СП 361.1325800.2017. Свод правил. Здания и сооружения. Защитные мероприятия в зоне влияния строительства подземных объектов

(утв. и введен в действие Приказом Минстроя России от 14.11.2017 № 1537/пр)

ЗАЩИТНЫЕ МЕРОПРИЯТИЯ В ЗОНЕ ВЛИЯНИЯ

in the zone of influence of construction

Дата введения 15 мая 2018 года

Предисловие

Сведения о своде правил

1 ИСПОЛНИТЕЛЬ — Акционерное общество «Научно-исследовательский центр „Строительство“ (АО „НИЦ „Строительство“) — Научно-исследовательский, проектно-изыскательский и конструкторско-технологический институт оснований и подземных сооружений им Н.М. Герсеванова (НИИОСП им. Н.М. Герсеванова)»

3 ПОДГОТОВЛЕН к утверждению Департаментом градостроительной деятельности и архитектуры Министерства строительства и жилищно-коммунального хозяйства Российской Федерации (Минстрой России)

4 УТВЕРЖДЕН Приказом Министерства строительства и жилищно-коммунального хозяйства Российской Федерации от 14 ноября 2017 г. № 1537/пр и введен в действие с 15 мая 2018 г.

5 ЗАРЕГИСТРИРОВАН Федеральным агентством по техническому регулированию и метрологии (Росстандарт)

6 ВВЕДЕН ВПЕРВЫЕ

В случае пересмотра (замены) или отмены настоящего свода правил соответствующее уведомление будет опубликовано в установленном порядке. Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте разработчика (Минстрой России) в сети Интернет

Введение

Настоящий свод правил разработан с учетом требований федеральных законов от 27 декабря 2002 г. № 184-ФЗ «О техническом регулировании» [1], от 29 декабря 2004 г. № 190-ФЗ «Градостроительный кодекс Российской Федерации» [2] и от 30 декабря 2009 г. № 384-ФЗ «Технический регламент о безопасности зданий и сооружений» [3].

Свод правил содержит указания по проектированию и выполнению защитных мероприятий в зоне влияния строительства подземных сооружений, в том числе заглубленных частей зданий.

Настоящий свод правил разработан АО «НИЦ „Строительство“ — НИИОСП им. Н.М. Герсеванова (руководители темы — канд. техн. наук И.В. Колыбин, канд. техн. наук О.А. Шулятьев; исполнители — канд. техн. наук В.В. Астряб, канд. техн. наук В.Г. Буданов, канд. техн. наук Ю.В. Вишняков, канд. техн. наук Ф.Ф. Зехниев, канд. техн. наук М.Н. Ибрагимов, канд. техн. наук С.А. Рытов, канд. техн. наук В.В. Семкин, канд. техн. наук А.Н. Скачко, канд. техн. наук А.В. Скориков, канд. техн. наук А.Н. Труфанов, канд. техн. наук М.М. Тупиков, канд. техн. наук А.В. Шапошников, канд. техн. наук П.И. Ястребов, Д.А. Внуков, О.А. Мозгачева, В.С. Поспехов) при участии д-ра техн. наук В.А. Ильичева, д-ра геол.-мин. наук В.В. Знаменского, д-ра техн. наук Н.С. Никифоровой, д-ра геол.-мин. наук А.Г. Шашкина, канд. техн. наук К.Г. Шашкина.»

1 Область применения

Настоящий свод правил содержит требования к проектированию и выполнению защитных мероприятий в зоне влияния строительства подземных сооружений, в том числе заглубленных частей зданий и сооружений (далее — подземные сооружения).

Настоящий свод правил не распространяется на проектирование защитных мероприятий в процессе строительства подземных магистральных трубопроводов, могильников для захоронения отходов, сооружений специального назначения, а также сооружений, возводимых на многолетнемерзлых грунтах.

2 Нормативные ссылки

В настоящем своде правил использованы нормативные ссылки на следующие документы:

ГОСТ 5686-2012 Грунты. Методы полевых испытаний сваями

ГОСТ 10178-85 Портландцемент и шлакопортландцемент. Технические условия

ГОСТ 12248-2010 Грунты. Методы лабораторного определения характеристик прочности и деформируемости

ГОСТ 19912-2012 Грунты. Методы полевых испытаний статическим и динамическим зондированием

ГОСТ 20276-2012 Грунты. Методы полевого определения характеристик прочности и деформируемости

ГОСТ 20522-2012 Грунты. Методы статистической обработки результатов испытаний

ГОСТ 23118-99 Конструкции стальные строительные. Общие технические условия

ГОСТ 24211-2008 Добавки для бетонов и строительных растворов. Общие технические условия

ГОСТ 24846-2012 Грунты. Методы измерения деформаций оснований зданий и сооружений

ГОСТ 26798.1-96 Цементы тампонажные. Методы испытаний

ГОСТ 27751-2014 Надежность строительных конструкций и оснований. Основные положения

ГОСТ 30416-2012 Грунты. Лабораторные испытания. Общие положения

ГОСТ 31108-2016 Цементы общестроительные. Технические условия

ГОСТ 31937-2011 Здания и сооружения. Правила обследования и мониторинга технического состояния

ГОСТ Р 55567-2013 Порядок организации и ведения инженерно-технических исследований на объектах культурного наследия. Памятники истории и культуры. Общие требования

СП 15.13330.2012 «СНиП II-22-81* Каменные и армокаменные конструкции (с изменениями № 1, № 2)»

СП 16.13330.2017 «СНиП II-23-81* Стальные конструкции»

СП 20.13330.2016 «СНиП 2.01.07-85* Нагрузки и воздействия»

СП 22.13330.2016 «СНиП 2.02.01-83* Основания зданий и сооружений»

СП 23.13330.2011 «СНиП 2.02.02-85* Основания гидротехнических сооружений» (с изменением № 1)

СП 24.13330.2011 «СНиП 2.02.03-85 Свайные фундаменты» (с изменением № 1)

СП 28.13330.2017 «СНиП 2.03.11-85 Защита строительных конструкций от коррозии»

СП 35.13330.2011 «СНиП 2.05.03-84* Мосты и трубы» (с изменением № 1)

СП 45.13330.2017 «СНиП 3.02.01-87 Земляные сооружения, основания и фундаменты»

СП 47.13330.2016 «СНиП 11-02-96 Инженерные изыскания для строительства. Основные положения»

СП 48.13330.2011 «СНиП 12-01-2004 Организация строительства» (с изменением № 1)

СП 63.13330.2012 «СНиП 52-01-2003 Бетонные и железобетонные конструкции» (с изменениями № 1, № 2, № 3)

СП 64.13330.2017 «СНиП II-25-80 Деревянные конструкции» (с изменением № 1)

СП 70.13330.2012 «СНиП 3.03.01-87 Несущие и ограждающие конструкции» (с изменениями № 1, № 3)

СП 116.13330.2012 «СНиП 22-02-2003 Инженерная защита территорий, зданий и сооружений от опасных геологических процессов. Основные положения»

СП 164.1325800.2014 Усиление железобетонных конструкций композитными материалами. Правила проектирования

СП 246.1325800.2016 Положение об авторском надзоре за строительством зданий и сооружений

СП 248.1325800.2016 Сооружения подземные. Правила проектирования

СП 249.1325800.2016 Коммуникации подземные. Проектирование и строительство закрытым и открытым способами

Примечание — При пользовании настоящим сводом правил целесообразно проверить действие ссылочных документов в информационной системе общего пользования — на официальном сайте федерального органа исполнительной власти в сфере стандартизации в сети Интернет или по ежегодному информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя «Национальные стандарты» за текущий год. Если заменен ссылочный документ, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого документа с учетом всех внесенных в данную версию изменений. Если заменен ссылочный документ, на который дана датированная ссылка, то рекомендуется использовать версию этого документа с указанным выше годом утверждения (принятия). Если после утверждения настоящего свода правил в ссылочный документ, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку. Сведения о действии сводов правил целесообразно проверить в Федеральном информационном фонде стандартов.

3 Термины и определения

В настоящем своде правил применены следующие термины с соответствующими определениями:

3.1

3.2

3.3

3.4

3.5 геотехнический экран (здесь): Сплошная или прерывистая линейная конструкция, которая устраивается в грунтах из различных материалов и по различным технологиям и позволяет отделить или ограничить область грунтового массива, в котором возникают изменения его напряженно-деформированного состояния от строительства новых заглубленных или подземных сооружений, от области грунтового массива, вмещающего конструкции фундаментов окружающей застройки (в том числе подземные коммуникации).

3.6

3.7

3.8 заполнительная цементация: Инъекция цементного раствора в грунт по манжетной технологии в целях заполнения пор и возможных полостей в грунте (подготовка грунтового массива к компенсационному нагнетанию).

3.9 защитные мероприятия (здесь): Технические решения по защите окружающей застройки от сверхнормативных деформаций и прочих недопустимых воздействий, оказываемых строительством подземного сооружения.

3.10

3.11

3.12 компенсационное нагнетание: Способ недопущения развития осадок фундаментов зданий и сооружений, превышающих предельные дополнительные значения путем нагнетания в грунт твердеющих растворов через скважины (инъекторы), располагаемые между объектом геотехнических работ и рядом расположенными защищаемыми объектами.

3.13

3.14

3.15

3.16

3.17

3.18

3.19

3.20 элемент закрепленного грунта: Закрепленный объем грунта, имеющий контролируемые физико-механические и геометрические параметры, обеспечивающие проектные требования.

4 Общие положения

4.1 При применении настоящего свода правил следует также руководствоваться требованиями СП 22.13330, СП 24.13330, СП 45.13330 и СП 248.1325800 к расчету, проектированию и выполнению усиления оснований и фундаментов.

4.2 Положения настоящего свода правил обеспечивают выполнение качественных и максимально полных материалов изысканий, оптимального выбора конструктивных схем, способов устройства защитных мероприятий, использования соответствующих методов расчета, установления методов контроля при изготовлении конструкций, производства строительных работ и эксплуатации защищаемых сооружений, выполнения геотехнического мониторинга, а также соответствия требованиям действующих нормативных документов.

4.3 При проектировании защитных мероприятий должны быть предусмотрены решения, не допускающие ухудшения условий эксплуатации существующих защищаемых зданий, сооружений, а также подземных инженерных коммуникаций при подземном строительстве.

4.4 Защитные мероприятия в городской среде следует проектировать таким образом, чтобы негативное влияние строительства и эксплуатации подземного сооружения на окружающую застройку было минимальным. При выборе проектного решения подземных сооружений и защитных мероприятий следует оценивать сопоставимый опыт строительства, в первую очередь на близлежащих площадках строительства.

4.5 При проектировании подземных сооружений и назначении защитных мероприятий следует учитывать не только влияние нового строительства на существующие сооружения и коммуникации, но и возможное влияние существующих зданий на проектируемое подземное сооружение. В этой связи защитные мероприятия могут выполнять двойную функцию защиты как строящегося подземного сооружения, так и существующего сооружения с учетом их взаимного влияния.

4.6 При разработке защитных мероприятий необходимо выполнять следующие требования:

а) усилия в конструкциях защищаемых зданий и сооружений, дополнительные перемещения фундаментов, их относительная разность и крен не должны превышать предельно допустимых значений;

б) устройство защитных мероприятий не должно вызывать дополнительное технологическое воздействие на защищаемые здания;

в) в случае невозможности выполнения требования перечисления б) в полной мере необходимо учитывать при проектировании дополнительные деформации фундаментов от технологического воздействия;

г) конструкция защитных мероприятий должна быть надежной, обладать необходимой прочностью и долговечностью, быть технически и технологически осуществимой;

д) технические решения должны иметь возможность реализации с учетом технического состояния объекта и доступа для выполнения работ.

4.7 Защитные мероприятия следует разрабатывать при возможном негативном влиянии на окружающую застройку подземного строительства.

4.8 Для защиты существующих зданий и сооружений (включая подземные коммуникации), расположенных в зоне влияния строительства подземного сооружения, применяют следующие защитные мероприятия:

• изменение конструктивного решения подземного сооружения для минимизации воздействия на окружающую застройку;
• усиление конструкций защищаемых зданий;
• усиление фундаментов и грунта основания;
• устройство геотехнических отсечных экранов, геотехнических барьеров, завес, стенок, расположенных между подземным сооружением и защищаемым зданием.

4.9 Проектирование защитных мероприятий следует выполнять расчетным, экспериментальным или наблюдательным методами. Допускается их совместное применение.

4.10 При проектировании защитных мероприятий для зданий пониженного уровня ответственности (класс сооружений КС-1 в соответствии с ГОСТ 27751) допускается применять метод аналогий, при котором учитывают имеющийся сопоставимый опыт строительства аналогичных подземных сооружений с применением защитных мероприятий в таких же грунтовых условиях для оценки правильности принятия проектного решения и определения возможных технологических осадок, а также просадок, подъемов, кренов и горизонтальных смещений.

4.11 Выбор конкретных мероприятий по защите окружающей застройки осуществляет проектная организация на основе технико-экономического сравнения вариантов.

5 Требования к инженерно-геологическим и инженерно-геотехническим изысканиям

5.1 Инженерно-геологические и инженерно-геотехнические изыскания для проведения защитных мероприятий в зоне влияния строительства подземных сооружений должны обеспечивать получение всей необходимой информации о свойствах грунтов, требуемых для разработки защитных мероприятий по усилению фундаментов или оснований зданий и сооружений окружающей застройки.

5.2 Изыскания для проектирования защитных мероприятий по усилению фундаментов или оснований зданий, попадающих в зону влияния нового строительства, как правило, проводят в один этап. В случае отсутствия или недостаточного объема архивных данных, а также при расположении в зоне влияния строительства уникальных сооружений [2, статья 48.1, часть 2] или зданий исторической застройки (приложение Е СП 22.13330.2016) для определения зоны влияния строительства и осуществления геотехнического прогноза выполняют предварительный этап изысканий.

5.3 При проведении изысканий для выполнения защитных мероприятий следует руководствоваться требованиями СП 22.13330, СП 24.13330, СП 47.13330 и СП 249.1325800.

5.4 Выполнению изысканий должны предшествовать:

• анализ архивных данных результатов изысканий;
• разработка конструктивных решений подземной части проектируемого сооружения;
• принятие проектного решения по выбору фундамента строящегося сооружения;
• принятие проектного решения по типу ограждающей конструкции и крепления котлована;
• принятие проектного решения по технологии устройства и конструкции обделки сооружения, устраиваемого закрытым способом;
• определение расчетной зоны влияния нового строительства на окружающую застройку;
• обследование зданий, попадающих в зону влияния нового строительства, включая обследование фундаментов и грунтов основания;
• геотехнический прогноз осадок фундаментов зданий окружающей застройки;
• определение зданий, требующих проведения защитных мероприятий;

- выбор вида защитных мероприятий;

- выбор вида усиления фундаментов зданий, попадающих в зону влияния нового строительства;

• выбор вида усиления грунтов оснований зданий, попадающих в зону влияния нового строительства.

5.5 Изыскания выполняют непосредственно для сооружений, требующих проведения защитных мероприятий. Они включаются в состав технического задания и программы инженерных изысканий стадии «Проект» для строительства подземного сооружения.

5.6 При подготовке технического задания и программы изысканий состав и объем работ определяются в зависимости от вида мероприятий по усилению фундаментов или грунтового основания.

5.7 В техническом задании на изыскания должны содержаться указания по предоставлению необходимых данных по механическим характеристикам грунтов основания и скальных массивов, необходимых для проведения численного моделирования.

5.8 В техническом задании и программе изысканий может быть предусмотрено определение показателей грунтов, не регламентированных действующими стандартами, и их физико-механических свойств и методов испытаний.

5.9 В случае выполнения защитных мероприятий путем устройства геотехнических отсечных экранов согласно 8.6 проведение изысканий не требуется.

5.10 При проведении изысканий для устройства геотехнического барьера согласно 8.6 кроме стандартных характеристик следует определять параметры релаксации и переуплотнения грунтов. Определение релаксационных параметров грунтов следует проводить по методике, изложенной в приложении А, определение параметров переуплотнения грунтов — по методике, изложенной в СП 23.13330.2011 (приложение Б).

Скважины для отбора монолитов грунтов следует располагать в створе предполагаемого размещения геотехнического барьера. Глубина буровых скважин должна превышать проектную глубину геотехнического барьера не менее чем на 1 м.

5.11 Для всех видов защитных мероприятий, за исключением устройства разделительных стенок и геотехнического барьера, изыскания проводят под каждое здание, требующее усиления фундамента или грунтового основания. При этом в объем инженерно-геологических изысканий должна быть включена вся площадь здания, требующего усиления, вне зависимости от того, попадает в зону влияния здание целиком или только его часть.

5.12 В случае выбора защитного мероприятия путем усиления фундаментов зданий сваями согласно 8.4 при проведении изысканий необходимо руководствоваться требованиями СП 24.13330 и СП 47.13330.

5.13 В случае преобразования фундамента в плитный или его уширения согласно 8.4 при проведении изысканий необходимо руководствоваться требованиями СП 24.13330 и СП 47.13330 к соответствующим типам фундаментов при новом строительстве.

5.14 Состав и объем изысканий при проектировании мероприятий по усилению грунтов оснований согласно 8.5 определяют размерами и конструкцией конкретного фундамента и видом мероприятия по усилению грунтового основания.

5.15 Для зданий повышенного уровня ответственности (класс сооружений КС-3) количество буровых скважин при проектировании мероприятий по усилению грунтов оснований должно быть не меньше четырех. При этом статическое зондирование проводят на расстоянии не более 1 м от каждой скважины.

5.16 Для зданий нормального уровня ответственности (класс сооружений КС-2) должны быть выполнены не менее двух буровых скважин и не менее четырех точек статического зондирования, включая точки зондирования, выполняемые на расстоянии не более 1 м от каждой скважины.

5.17 Для зданий пониженного уровня ответственности (класс сооружений КС-1) выполняют одну-две буровые скважины, которые с учетом результатов архивных данных и предшествующих этапов инженерно-геологических и геотехнических изысканий могут быть заменены точками статического зондирования.

5.18 При проектировании мероприятий по усилению грунтов оснований инъекцией химическими растворами и цементацией в состав специальных исследований грунтов должны быть включены определения водопроницаемости (коэффициента фильтрации) грунтов, химического состава подземных вод, содержания карбонатов, гипса и наличия органических веществ.

6 Обследование конструкций существующих зданий и сооружений

6.1 Общие положения

6.1.1 Для разработки проекта защитных мероприятий следует провести комплексное обследование конструкций защищаемого сооружения, включая фундаменты, грунт основания, основные несущие элементы подземной и надземной частей, согласно ГОСТ 31937.

6.1.2 Обследование зданий, находящихся в зоне влияния нового строительства или реконструкции существующих объектов, следует выполнять в целях получения сведений, необходимых для расчета влияния объекта на деформации основания этих зданий, определения категории их технического состояния и необходимости разработки защитных мероприятий по обеспечению сохранности зданий, в том числе при прогнозируемых деформациях основания, а также разработки проектной документации. Ведомость дефектов конструкций здания, составленная при обследовании, устанавливает правомочность требований по ремонту или восстановлению зданий. Обследование должно проводиться профильной организацией в области обследования технического состояния зданий и сооружений, допущенной к проведению такого рода работ в порядке, установленном действующим законодательством Российской Федерации.

6.1.3 Предварительно зону влияния строительства для определения объема работ по обследованию следует назначать согласно СП 22.13330.

6.1.4 Техническое задание на обследование окружающей застройки подлежит уточнению после определения проектной организацией расчетной зоны влияния.

6.1.5 Обследование строительных конструкций зданий, включая фундаменты и основания, следует выполнять согласно ГОСТ 31937. Обследование должно проводиться профильной организацией в области обследования технического состояния зданий и сооружений, допущенной к проведению такого рода работ в порядке, установленном действующим законодательством Российской Федерации.

6.1.6 Работы по обследованию целесообразно разделить на два этапа: предварительное и детальное обследования.

6.1.7 В состав предварительного обследования, по результатам которого выполняют расчет зоны влияния подземного строительства и деформаций оснований зданий и коммуникаций, расположенных в ней, следует включить:

- сбор исходной информации по объемно-планировочным и конструктивным решениям зданий, времени их постройки, продолжительности и нормативным срокам их эксплуатации;

• поиск и изучение архивной документации инженерно-геологических изысканий;
• анализ ранее выполненных обследований;
• визуальное обследование здания с составлением планов и разрезов здания, а также дефектных ведомостей фасадов и внутренних несущих конструкций с фотофиксацией дефектов и схемами их положения;
• проходку шурфов и обследование фундаментов и основания под ними для определения конструкции и глубины заложения фундамента, наличия в них дефектов, определение прочности материала фундаментов и определение категории их технического состояния;
• сбор нагрузок на фундамент и основание, проверочный расчет прочности фундамента и деформации основания;
• определение категории технического состояния конструкций здания по результатам визуального обследования;
• определение необходимости разработки защитных мероприятий по обеспечению сохранности здания;
• в необходимых случаях определение прочности материалов строительных конструкций.

6.1.8 По результатам предварительного обследования должна быть назначена категория технического состояния здания или сооружения согласно 6.4.

6.1.9 Детальное обследование выполняют в случае необходимости выполнения усиления, реконструкции, в том числе с увеличением эксплуатационных нагрузок, при проведении капитального ремонта для получения информации, необходимой для расчета как отдельных элементов конструкции, так и здания в целом. В последнем случае в расчете следует учитывать прогнозируемые деформации основания.

При детальном обследовании конструкций, в которых при осмотре обнаружены серьезные дефекты, следует выполнить инструментальное обследование.

Инструментальные обследования включают измерения:

• длины и ширины раскрытия трещин;
• деформаций несущих конструкций, в том числе прогибов;
• характеристик материала конструкций методами неразрушающего контроля или проведением испытаний отобранных образцов;

- общих и относительных осадок фундаментов здания.

6.1.10 По результатам детального обследования следует установить достаточность прочности конструкций и необходимость их усиления.

6.1.11 Объем и состав работ по обследованию должен быть необходимым и достаточным для определения категории технического состояния сооружений окружающей застройки и допустимых воздействий на них, в том числе для геотехнических расчетов. В случае если по результатам предварительного обследования цели достигнуты и выполнена достаточно обоснованная оценка категории состояния конструкций, этап детального инструментального обследования, а также некоторые виды обследований допускается не выполнять. К последним относятся, например, обследование фундаментов и грунтов основания, которые допускается не выполнять для объектов, при обследовании которых установлено отсутствие осадочных деформаций и имеются архивные материалы, необходимые для разработки защитных мероприятий.

6.1.12 С учетом результатов обследования зданий и сооружений должен быть выполнен расчет влияния на него нового строительства для принятия решения о необходимости усиления конструкций обследуемого здания (сооружения) и, как следствие, о проведении дополнительных работ по обследованию для выполнения последующих проектных работ.

6.1.13 Техническое состояние конструкций следует определять на текущий период. Возможные изменения состояния от воздействия нагрузок вероятностного характера типа проявления карстовой опасности, суффозионных процессов, связанных с атмосферными осадками и протечками водонесущих коммуникаций, в том числе аварийными, рассматривать не следует.

6.2 Обследование фундаментов

6.2.1 Обследование фундаментов и грунтов основания существующего здания является частью комплексного обследования, а его результаты — исходной документацией для последующего проектирования и определения геотехнического влияния от нового строительства.

6.2.2 Обследование фундаментов и грунтов основания допускается не проводить для объектов, в которых при обследовании не обнаружено видимых деформаций и для которых имеются все необходимые архивные материалы, а значения дополнительных нагрузок на фундаменты от нового строительства или реконструкции и значения дополнительных осадок не вызовут недопустимых деформаций конструкций, а также если в зоне взаимодействия сооружения с геологической средой отсутствуют специфические грунты и опасные инженерно-геологические процессы.

6.2.3 Обследование фундаментов зданий следует проводить по результатам визуальной оценки состояния верхних конструкций здания, изучения имеющейся проектной документации и материалов инженерно-геологических изысканий.

6.2.4 Перед началом проведения обследования фундаментов должна быть предоставлена топографическая съемка инженерных сетей вблизи здания.

6.2.5 При обследовании в условиях плотной городской застройки следует выявить наличие конструктивных особенностей подземной части зданий (подвалов, фундаментов снесенных зданий), а также наличие инженерных коммуникаций, кабелей, тоннелей и т.д.

6.2.6 При проведении обследования фундаментов и грунтов основания не допускается нарушать безопасность эксплуатации здания.

6.2.7 В перечень работ по обследованию грунтов оснований и фундаментов включаются:

• зондирование грунтов;
• визуальное обследование фундаментов и обмерные работы;
• детальное (инструментальное) обследование фундаментов, включающее определение прочности материала фундамента, наличие армирования и его параметры, получение сведений по гидроизоляции;
• поверочные расчеты (расчетное сопротивление, осадки и несущая способность основания и фундамента);
• составление технического отчета.

6.2.8 Результатом работ по обследованию фундаментов и грунтов оснований существующих зданий должна быть оценка технического состояния конструкций фундаментов, выводы по причинам имеющихся деформаций здания.

6.3 Обследование конструкций надземной части зданий и сооружений

6.3.1 Предварительное (визуальное) и детальное обследование верхних конструкций здания следует проводить в целях установления их технического состояния и здания в целом, установления причин возникновения дополнительных деформаций, получения сведений для проведения последующих проектных работ, в том числе по реконструкции, усилению верхних конструкций, фундаментов и грунтов оснований.

6.3.2 В состав работ по обследованию верхних конструкций могут быть включены:

• визуальное обследование технического состояния основных несущих конструкций на предмет выявления деформаций;
• детальное обследование с определением прочностных характеристик материалов основных несущих конструкций;
• измерение необходимых для выполнения целей обследования геометрических параметров зданий (сооружений), конструкций, их элементов и узлов и сопоставление их с имеющейся проектной документацией;
• измерения значений крена зданий и т.д.

6.3.3 Визуальное обследование следует проводить в целях определения общего состояния строительных конструкций. По результатам визуального обследования должны быть выполнены оценка технического состояния отдельных конструктивных элементов и здания или сооружения в целом.

6.3.4 После проведения расчетов влияния следует определить необходимость проведения детального обследования.

6.3.5 Результатами работ по обследованию конструкций здания должны быть оценка технического состояния основных конструктивных элементов, здания или сооружения в целом, выводы о возможности восприятия им дополнительных деформаций (предельные дополнительные деформации), технический отчет, содержащий перечень дефектов, а также, при необходимости, меры по усилению конструкций и грунтов основания и данные, обосновывающие выбор категории технического состояния здания.

6.4 Назначение категории технического состояния

6.4.1 Категории технического состояния (конструкций, зданий и сооружений) определяют по ГОСТ 31937 и СП 22.13330 (см. таблицу 6.1).

Таблица 6.1

Категории технического состояния сооружения

6.4.2 Оценку категории технического состояния объекта проводят на основании проведенного обследования и выводов о техническом состоянии отдельных конструктивных элементов и поверочных расчетов в соответствии с таблицами Б.1 и Б.2. Категорию технического состояния здания назначают, исходя из наихудшей категории отдельного несущего элемента, определенной по таблицам Б.1 и Б.2.

6.4.3 При оценке технического состояния зданий допускается использовать в качестве справочного материала признаки, приведенные в таблице В.1 ГОСТ Р 55567-2013.

6.4.4 При проведении усиления конструкций здания (сооружения) в целях восприятия ими дополнительных деформаций от нового строительства, в зону влияния которого оно попадает, по результатам анализа проекта, исполнительной документации и контроля фактического исполнения допускается улучшать категорию технического состояния здания в соответствии с таблицей Д.1 СП 22.13330.2016 при наличии соответствующей проектной документации, в состав которой в отдельных случаях следует включать расчет системы «основание — фундамент — сооружение».

6.4.5 Категория технического состояния здания может быть уточнена при проведении детального обследования.

6.4.6 Категорию технического состояния здания необходимо назначать для определения предельно допустимых деформаций.

7 Оценка влияния нового строительства на окружающую застройку

7.1 Расчет влияния нового строительства

7.1.1 Оценку влияния нового строительства на окружающую застройку и инженерные коммуникации следует проводить с учетом требований СП 22.13330, СП 248.1325800 и 249.1325800 с учетом требований настоящего раздела.

7.1.2 Требования к расчетным моделям и проведению расчетов влияния на существующие здания приведены в СП 248.1325800, на инженерные коммуникации — в СП 249.1325800.

7.1.3 Оценку влияния нового строительства на эксплуатируемые здания, сооружения и коммуникации выполняют на основании как расчетного, так и экспертно-аналитического подхода. Следует учитывать результаты сопоставления результатов расчетов влияния и данных мониторинга, а также опыт производства геотехнических работ в сходных грунтовых условиях. При оценке влияния следует определять:

• габариты зоны влияния с выделением зоны интенсивных перемещений, где значение осадки превышает 1 см;
• дополнительные деформации существующих зданий (вертикальные и горизонтальные перемещения, относительную разность осадок фундаментов);
• общие перемещения инженерных коммуникаций;
• общие перемещения инженерных сооружений городской и транспортной инфраструктуры.

7.1.4 Отчет по результатам геотехнического прогноза должен содержать перечень всех зданий и сооружений, находящихся в зоне влияния нового строительства, включая инженерные коммуникации и сооружения транспортной инфраструктуры, с выделением сооружений, для которых необходимо выполнение защитных мероприятий. При нахождении в зоне влияния строительства технологического оборудования, чувствительного к неравномерным осадкам, допустимость полученных расчетом значений перемещений должна быть согласована с эксплуатирующими данное технологическое оборудование их организациями.

7.1.5 Результаты прогноза влияния строительства на окружающую застройку и инженерные коммуникации являются основой для разработки программы мониторинга. Отчет по результатам моделирования должен содержать расчетное значение осадки для всех этапов производства работ нового строительства.

7.1.6 Расчетные значения дополнительных деформаций существующих зданий от нового строительства следует сопоставлять с предельными значениями, представленными в СП 22.13330. Допускается применять уточненные значения предельных деформаций на основании расчетов, учитывающих фактическую конструктивную схему и состояние здания, включая дефекты. При назначении предельных значений деформаций допускается учитывать документированный сопоставимый опыт, касающийся определенного вида застройки.

7.1.7 Расчеты влияния строительства на окружающую застройку следует проводить численно с использованием апробированного для проведения подобных расчетов программного обеспечения. В большинстве случаев расчеты допускается проводить в плоской постановке (плоская деформация). При нахождении в зоне влияния нового строительства уникальных зданий и сооружений [2, статья 48.1, часть 2] или объектов культурного наследия (памятников истории и архитектуры) [4] расчеты рекомендуется выполнять в трехмерной постановке.

7.2 Оценка технологического воздействия

8 Проектирование защитных мероприятий

8.1 Общие положения

• климатические, обусловленные перемещением ограждающей конструкции котлована, вызванным температурными деформациями распорок и ограждающих конструкций, а также промерзанием грунта за «стеной в грунте» и ниже дна котлована;
• изменение УПВ в процессе водопонизительных работ или барражного эффекта при устройстве заглубленных сооружений;
• активизация негативных процессов в грунтовом массиве, связанная с выполнением геотехнических работ (суффозионные процессы, образование плывунов и пр.).

8.1.6 Для защиты окружающих зданий и сооружений от всех видов негативного воздействия нового строительства могут быть выполнены один или одновременно несколько видов мероприятий:

а) конструктивные, направленные на изменение проектного решения строящегося сооружения;

б) усиление конструкций существующих защищаемых зданий и сооружений;

в) усиление фундаментов защищаемых зданий и сооружений;

г) усиление грунта основания фундаментов защищаемых зданий и сооружений;

д) устройство геотехнических барьеров, завес, стенок, расположенных между объектом нового строительства и защищаемым зданием или сооружением.

В таблице 8.1 представлены защитные мероприятия для существующих зданий и сооружений, применяемые при строительстве подземных сооружений рядом с ними, в зависимости от факторов, вызывающих дополнительные деформации основания фундаментов.

Примечание — В настоящей таблице применены следующие обозначения:

«+» — мероприятие эффективно;

«-» — мероприятие неэффективно;

«+/-» — эффективность недостаточна для безусловного применения.

8.1.7 Защитные мероприятия подразделяются на два вида:

• пассивные — выполняемые однократно; при проектировании используют исходные параметры (характеристики грунта, нагрузки и воздействия) без изменения НДС массива грунта;

- активные — могут выполняться многократно; с их помощью возможно дополнительное воздействие на НДС массива грунта (восстановление, регулирование и т.п.).

8.1.8 В качестве исходных данных для проектирования защитных мероприятий необходимо использовать следующие материалы:

• результаты инженерно-геологических изысканий объекта строительства, включая, при необходимости, архивные материалы;
• проектная документация объекта нового строительства;
• проекты производства работ (ППР) и технологические регламенты (при наличии) на выполнение геотехнических видов работ;
• проектная или исполнительная документация по конструктивным решениям существующего (защищаемого) здания или сооружения, его фундаментам и грунтам основания;
• результаты технического обследования конструкций защищаемого здания, включая фиксацию имеющихся дефектов в основных несущих конструкциях (трещины, сколы, коррозия арматуры и бетона, разрушение материала конструкций), а также результаты обследования фундаментов (глубина заложения, ширина подошвы, материал, состояние) и грунта основания (вид и состояние);
• оценка влияния устройства подземной выработки на существующее (защищаемое) здание или сооружение без защитных мероприятий.

8.1.9 Проект защитных мероприятий должен обеспечивать:

• механическую безопасность объекта на период строительства (реконструкции) и последующей эксплуатации:
• снижение расчетных значений дополнительных деформаций и (или) их относительной разности до требуемых нормативных значений, определяемых в соответствии с 7.1.6;
• повышение несущей способности основания;
• выравнивание деформационных характеристик основания в плане и по глубине;
• локальное усиление грунтов в местах образовавшихся зон разуплотнения;
• защиту от воздействий вибрации, подтопления и иных опасных техногенных или геологических процессов и явлений, в том числе противокарстовую защиту.

8.1.10 При выборе технических решений по устройству защитных мероприятий следует учитывать:

• характер влияния строительства, в том числе способ строительства подземной части проектируемого объекта;
• степень влияния (значения расчетных осадок, изменения инженерно-геологических и гидрологических условий, технологических и вибрационно-динамических воздействий) и расстояние между проектируемым и защищаемым объектами;
• техническое состояние защищаемого объекта (категория технического состояния, конструктивная схема);
• статус исторической и культурной ценности защищаемого объекта [4];
• особенности инженерно-геологического строения участка;
• доступ и возможность выполнения работ во внутренних помещениях объекта с учетом возможной эксплуатации объекта во время работ по усилению;
• необходимость выполнения работ по усилению конструкций надземной части;
• очередность, при необходимости, выполнения работ по усилению конструкций надземной части.

8.1.11 При разработке проекта должны выполняться следующие требования:

• усилия в конструкциях защищаемых зданий и сооружений, дополнительные перемещения фундаментов, их относительная неравномерность и крен должны соответствовать значениям, не превышающим предельно допустимых значений для защищаемого объекта, определенных на основании его категории технического состояния;
• работы по устройству защитных мероприятий не должны вызывать недопустимые технологические воздействия на защищаемый объект, приводящие к ухудшению его технического состояния и нарушению механической безопасности;
• принятые проектные решения должны обеспечивать возможность реализации с учетом технического состояния объекта и доступа для выполнения работ.

8.1.12 Защитные мероприятия следует рассчитывать в соответствии с требованиями ГОСТ 27751 по двум группам предельных состояний: первой — по несущей способности, второй — по деформациям.

Расчет по несущей способности следует проводить для защитных мероприятий, указанных в перечислениях а) и б) 8.1.6. Расчет по деформациям проводят во всех случаях проектирования защитных мероприятий.

8.1.13 Расчеты защитных мероприятий выполняют:

• для конструкций — в соответствии с требованиями СП 15.13330, СП 16.13330, СП 24.13330, СП 63.13330, СП 64.13330, СП 249.1325800;
• для оснований — в соответствии с СП 22.13330 и настоящим сводом правил.

8.1.14 Сооружения, основания и защитные мероприятия необходимо рассматривать как единый комплекс, т.е. следует учитывать взаимодействие существующего, проектируемого объекта, основания и защитных мероприятий. Для совместного расчета могут быть использованы аналитические, численные и другие методы (например, метод конечных элементов или методы конечных разностей, граничных элементов и др.).

8.1.15 Расчетную схему системы «сооружения — защитные мероприятия — основание» следует выбирать с учетом наиболее существенных факторов, определяющих напряженное состояние и деформации основания и конструкций существующих зданий и сооружений. Следует учитывать пространственную работу конструкций, геометрическую и физическую нелинейность, анизотропию, пластические и реологические свойства материалов и грунтов, а также историю нагружения и параметры переуплотнения грунтов.

8.1.16 Для зданий, находящихся в предаварийном или аварийном состоянии, в проекте защитных мероприятий следует указывать на необходимость выполнения первоначальных противоаварийных мероприятий в целях повышения категории технического состояния до удовлетворительного.

8.1.17 Проектом должна быть определена зона деформации в основании фундаментов защищаемого объекта. Зону, в которой необходимо выполнить защитные мероприятия, следует определять расчетом, а ее глубина должна в любом случае быть больше глубины зоны деформаций, а при необходимости — и сжимаемой толщи.

8.1.18 Допускается использовать вероятностные методы расчета, учитывающие статистическую неоднородность оснований, случайную природу нагрузок, воздействий и свойств материалов.

8.1.19 Нагрузки и воздействия, учитываемые при расчетах защитных мероприятий, коэффициенты надежности по нагрузке, а также возможные сочетания нагрузок следует принимать в соответствии с требованиями СП 20.13330, СП 22.13330, СП 35.13330 и СП 249.1325800.

8.2 Корректировка конструктивных решений нового строительства для снижения воздействия на окружающую застройку

8.2.1 Для снижения негативного влияния строительства подземных сооружений на окружающую застройку следует рассмотреть возможность внесения в проект изменений, направленных на снижение такого влияния (конструктивные мероприятия).

8.2.2 Решение о внесении изменений в конструкции проектируемых зданий и сооружений следует принимать на основании, в том числе, результатов оценки влияния строительства на окружающую застройку, выполняемую в соответствии с разделом 7.

8.2.3 В качестве конструктивных мероприятий при строительстве точечных объектов применяют:

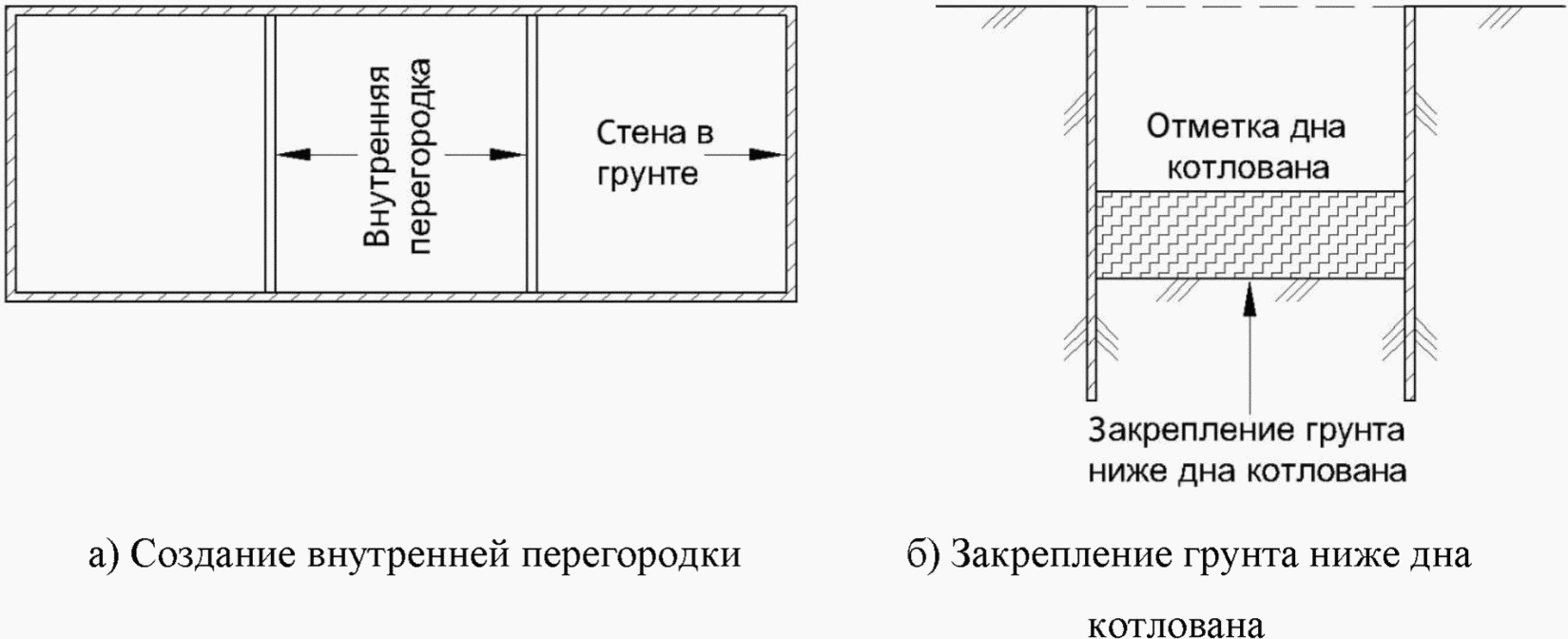

• повышение жесткости ограждающей конструкции подземной выработки — увеличение толщины «стены в грунте» или диаметра свай; увеличение сечения профиля при использовании шпунта (например, шпунта Ларсена или др.); уменьшение шага свай ограждения или заполнение их бетоном в случае изготовления их из труб; устройство внутренних или наружных контрфорсов; применение жесткой арматуры в железобетонных конструкциях ограждения;

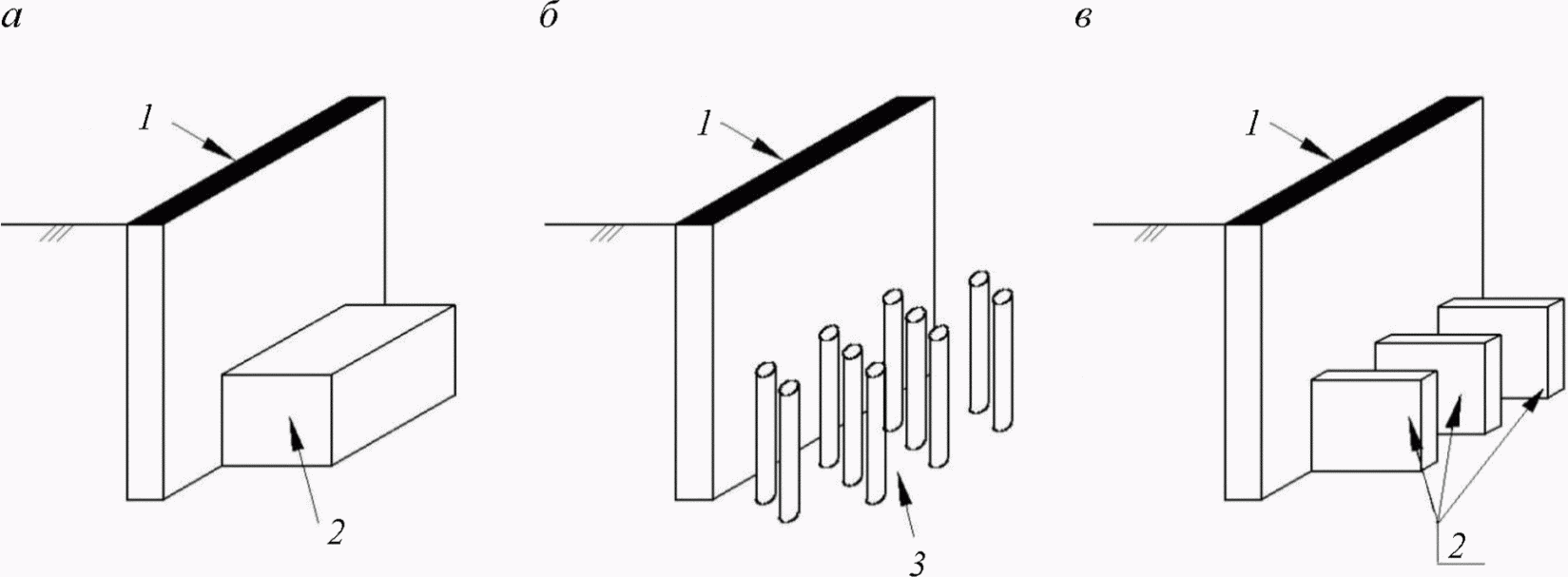

• повышение жесткости удерживающей системы — увеличение числа рядов анкеров, распорок, подкосов; уменьшение шага анкеров, распорок, подкосов в ряду; замена металлической распорной системы на железобетонные диски перекрытия; создание внутренней перегородки (рисунок 8.1, а); выполнение закрепления грунта ниже дна котлована, в том числе по технологии струйной цементации (рисунок 8.1, б); повышение блокировочных усилий анкеров; устройство специальных геотехнических конструкций внутри котлована (рисунок 8.2) и др.;

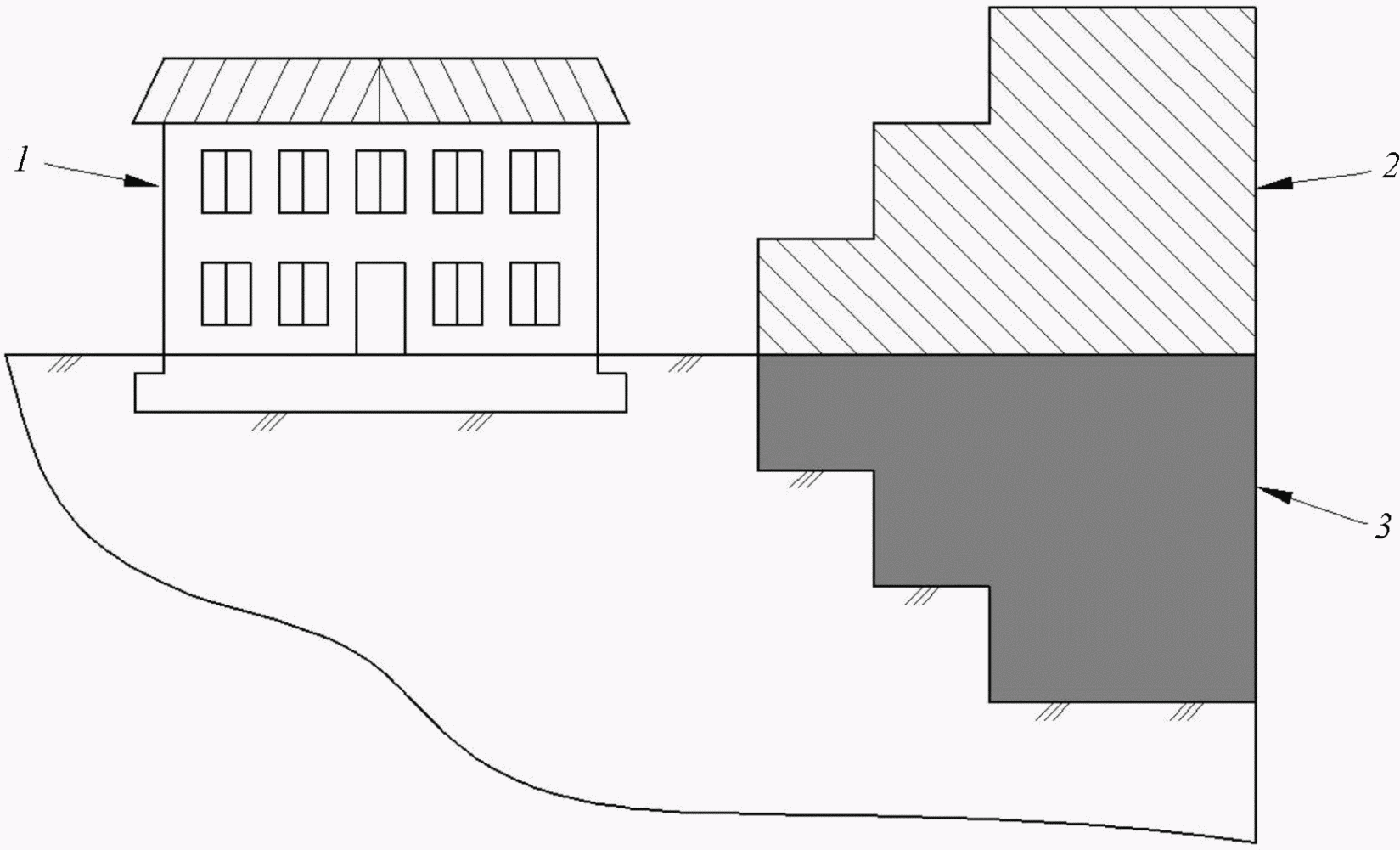

• изменение конструктивных решений — устройство ступенчатого подземного пространства с заглублением по мере удаления от существующего здания и ступенчатой надземной части с увеличением высоты и, соответственно, нагрузки по мере удаления от здания (рисунок 8.3);
• изменение конструкции фундаментов — устройство фундаментов глубокого заложения (сваи, баретты) с опиранием на несжимаемые (скальные, полускальные) грунты для минимизации осадок.

подземной и надземной частей строящегося здания

8.2.5 В качестве конструктивных мероприятий при строительстве линейных сооружений применяют:

8.2.6 Увеличения расстояния между щитовой проходкой и существующими зданиями и сооружениями добиваются за счет смещения оси трассы в плане на безопасное расстояние.

8.2.7 Дополнительную осадку фундаментов от строительства подземных линейных сооружений следует определять на основании расчетов в соответствии с СП 249.1325800.

8.2.8 В качестве мероприятий по изменению технологии производства работ при щитовой проходке необходимо рассматривать:

• уменьшение перебора грунта в процессе строительства;
• применение компенсационного нагнетания твердеющих растворов в заобделочное пространство;
• изменение скорости проходки.

8.2.9 Уменьшения перебора грунта при щитовой проходке добиваются мероприятиями, приведенными в перечислении а) пункта 6.5.2 СП 249.1325800.2016.

8.3 Усиление конструкций существующих зданий

8.3.1 Необходимость разработки защитных мероприятий существующих зданий следует определять по результатам оценки влияния нового строительства на окружающую застройку (раздел 7).

8.3.2 Проектная документация по усилению должна быть разработана на основе выбора одного из возможных вариантов с учетом технико-экономических показателей.

8.3.3 Требования к усилению конструкций существующих зданий следующими методами приведены:

• в [6] - усиление стальными напрягаемыми тяжами;
• [6] - [9] - усиление стальными и железобетонными обоймами;
• СП 164.1325800 - усиление неметаллической арматурой;
• [6], [9] - усиление инъецированием.

8.4 Усиление фундаментов

8.4.1 Общие положения

8.4.1.1 Необходимость усиления фундаментов зданий и сооружений определяют по результатам оценки влияния строительства подземного сооружения при проведении геотехнического прогноза.

8.4.1.2 Выделяют два способа усиления свайных фундаментов: усиление ростверков и устройство дополнительных свай.

8.4.1.3 Критериями при проектировании усиления оснований и фундаментов являются предельно допустимые значения дополнительных осадок основания фундаментов.

8.4.1.4 При разработке проекта усиления фундаментов сваями необходимо прогнозировать ожидаемые дополнительные осадки основания до усиления и после него, а также усилия в сваях.

8.4.1.5 Разработке проекта усиления должны предшествовать инженерно-геологические изыскания, состав работ и объем которых должны соответствовать требованиям действующих нормативных документов и положениям настоящего свода правил.

8.4.1.6 При устройстве свай усиления в случае недостаточной прочности материала фундамента необходимо выполнить его усиление.

8.4.1.7 Устройство свай осуществляют при наличии в геологическом разрезе основания слоя, пригодного для опирания на него свай.

8.4.1.8 Потребность в усилении фундаментов возникает при необходимости увеличения размеров фундамента в плане, значительных неравномерных прогнозных деформациях основания и в ряде других случаев.

8.4.1.9 Ближайшие к глубокому котловану сваи усиления следует устраивать до низа «стены в грунте» для обеспечения устойчивости зданий при возможном обрушении стенок траншеи.

8.4.1.10 Не допускается использовать буроинъекционные и вдавливаемые сваи в качестве защитного мероприятия для зданий при креплении ограждения котлована анкерами в связи с возможностью снижения их несущей способности вследствие повреждения или разуплотнения грунта при устройстве анкеров.

8.4.2 Усиление фундаментов буроинъекционными сваями

8.4.2.1 Буроинъекционные сваи применяют в следующих случаях:

• для стабилизации осадок фундаментов существующих зданий и сооружений при изменении конструктивной схемы объекта усиления;
• для минимизации воздействия строительства подземного сооружения на расположенное рядом здание.

8.4.2.2 Проектирование усиления существующего фундамента осуществляют в зависимости от его вида и технического состояния.

8.4.2.10 Рабочая документация по усилению оснований и фундаментов с помощью буроинъекционных свай должна содержать:

8.4.3 Проектирование фундаментов из вдавливаемых многосекционных свай

8.4.3.2 Для осуществления усиления фундаментов вдавливаемыми сваями требуется:

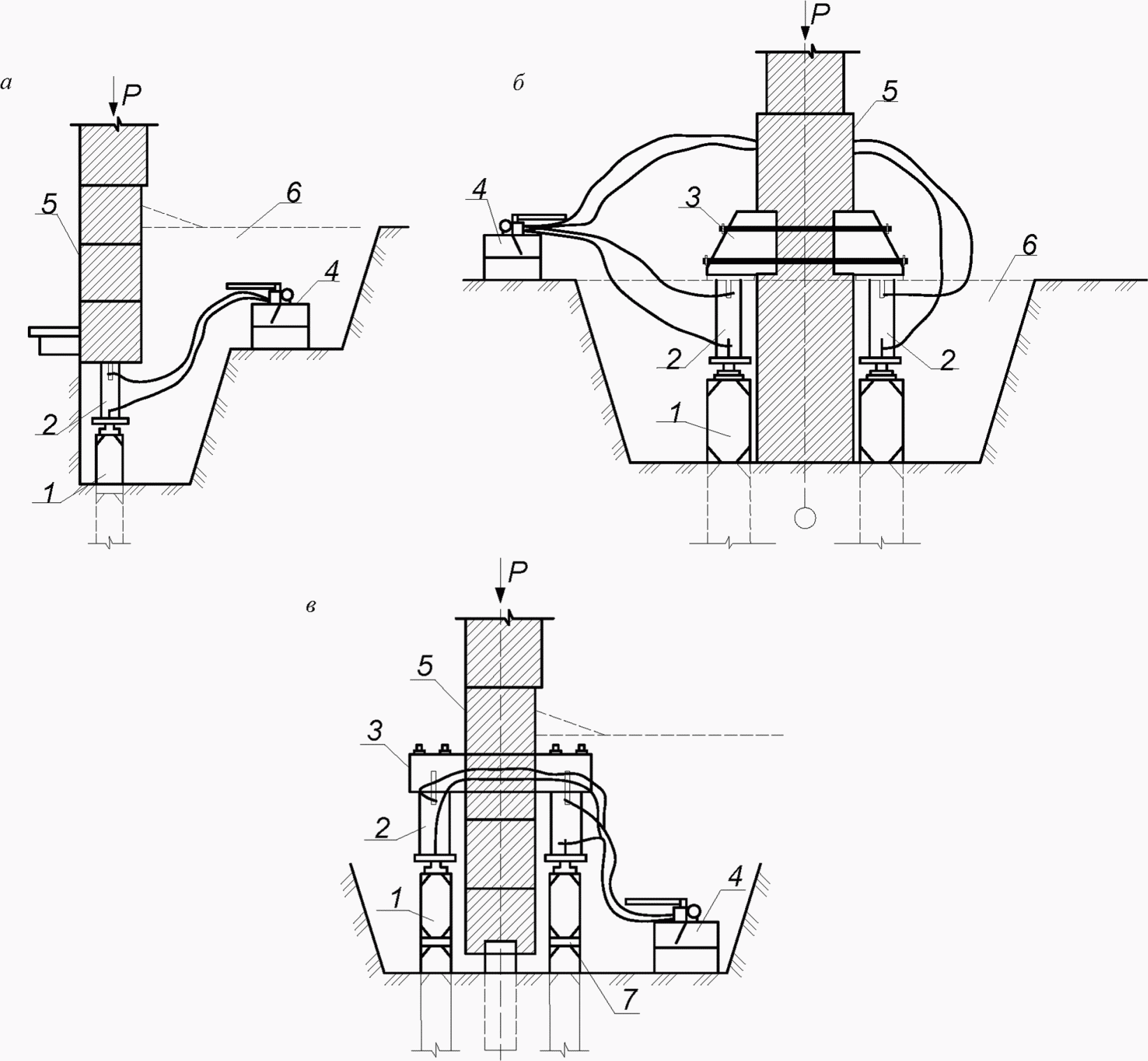

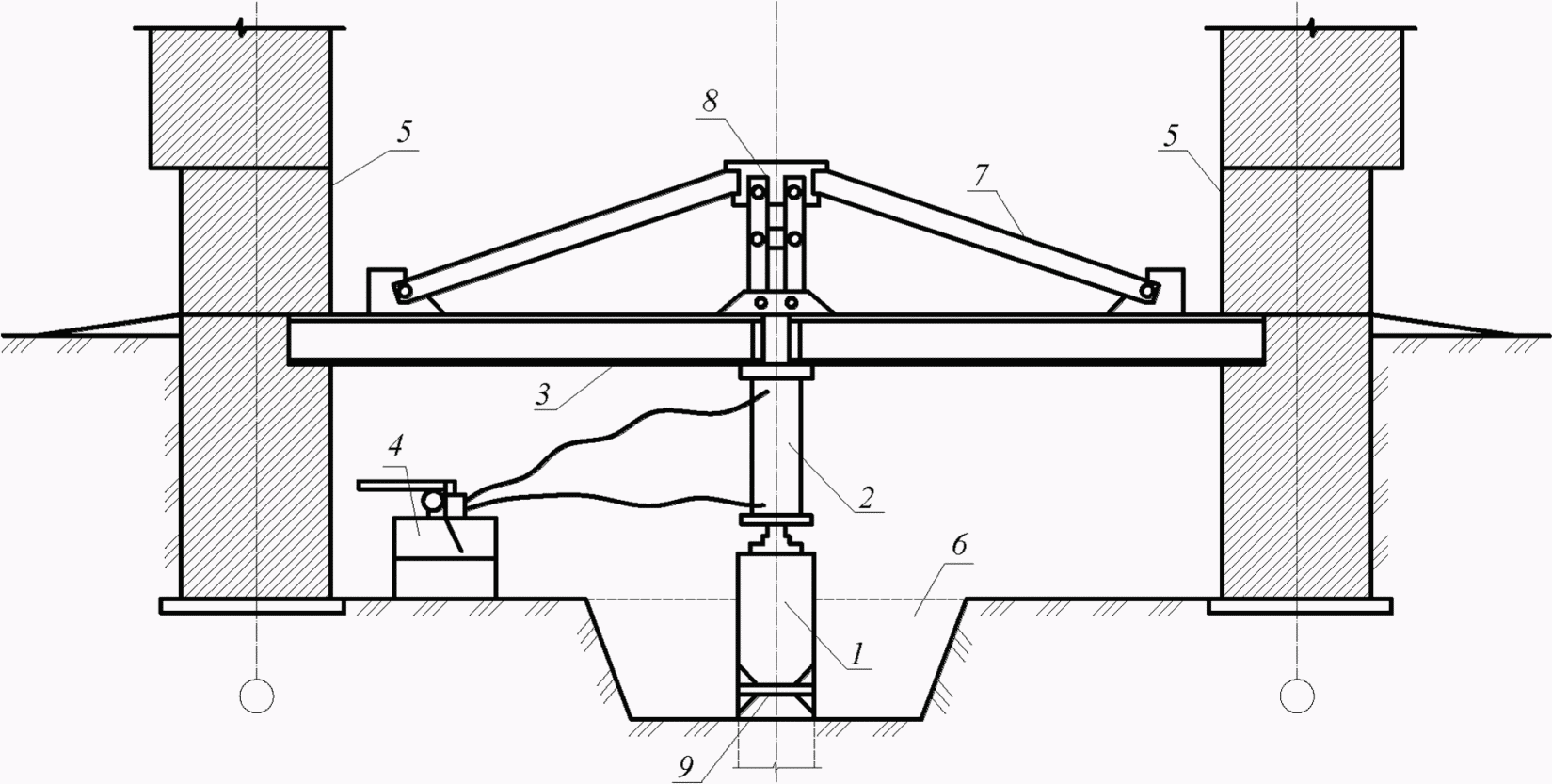

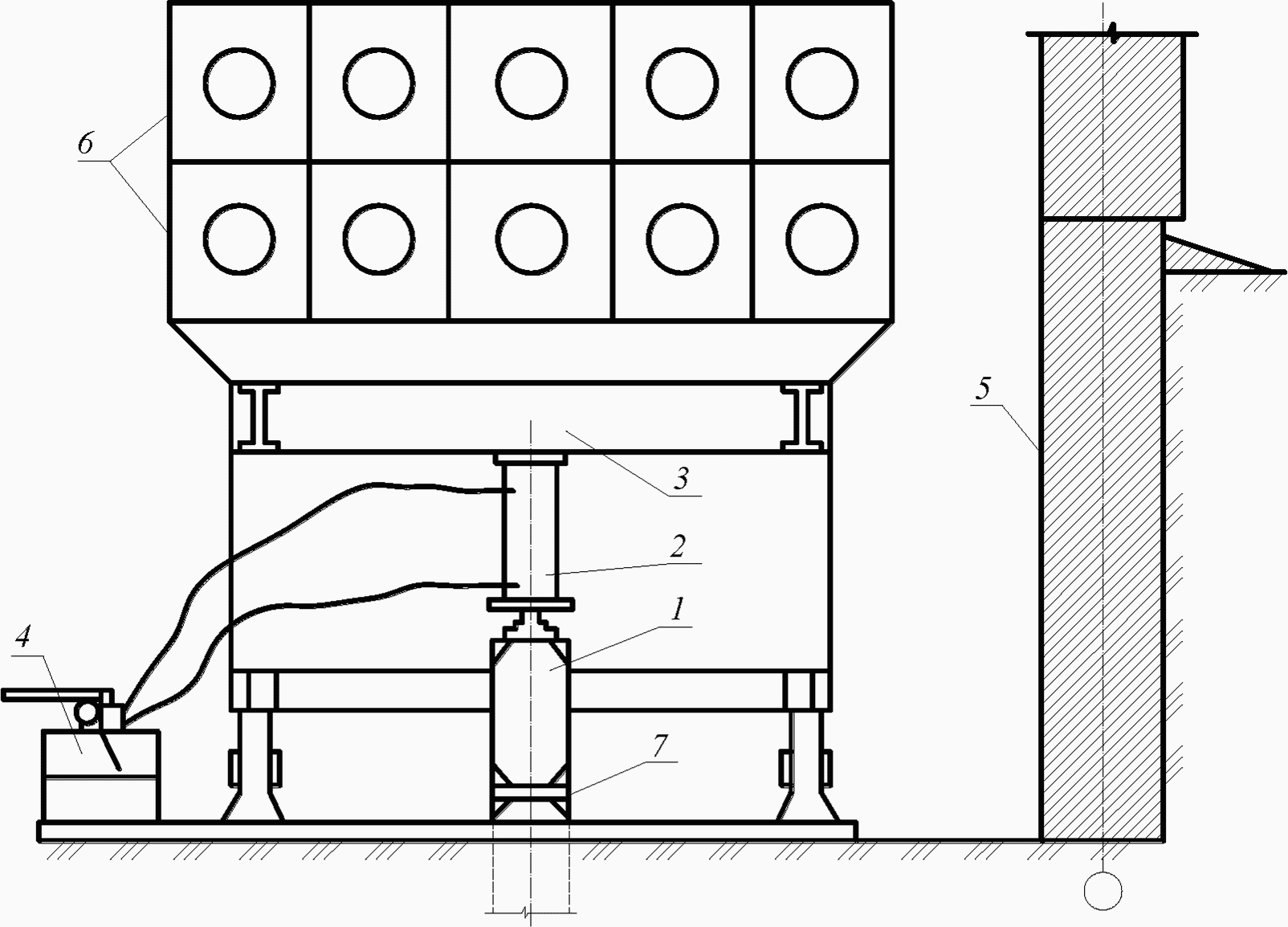

8.4.3.3 Выбор упорных элементов определяется конкретными условиями и возможностями подрядной организации.

8.4.3.4 Расчетную схему усиливаемого фундамента, включающего существующий фундамент и многосекционные сваи, выбирают с учетом требуемой несущей способности, типа фундамента и условий производства работ.

8.4.4 Усиление фундаментов при повреждении их поверхности

8.4.4.1 Защиту фундаментов от выветривания следует выполнять при физическом и химическом выветривании материала фундаментов, когда кладка затронута неглубоко и отсутствуют сквозные трещины в фундаментах.

8.4.4.2 Поверхность фундаментов необходимо восстанавливать оштукатуриванием цементным раствором по подготовленной (зачищенной) боковой поверхности фундаментов или оштукатуриванием по металлической сетке, укрепленной на их поверхности. При проектировании рекомендуется предусматривать использование технологии набрызга и торкретирования.

8.4.4.3 Для усиления фундамента следует зацементировать кладку, укрепив тем самым существующий фундамент, либо выполнить обойму, восстановив несущие функции фундамента.

8.4.4.4 При выветривании раствора кладки фундамента на всю ширину его цементацию следует выполнять путем бурения с поверхности первого или подвального этажа в кладке фундамента скважин и нагнетания в них цементного раствора.

8.4.4.5 Нагнетание следует проектировать с учетом выполнения на опытной площадке с последующей проверкой результатов и уточнением технологии и состава работ.

8.5 Усиление грунтов основания

8.5.1 Проектирование усиления грунтов основания следует выполнять в соответствии с требованиями СП 22.13330, СП 45.13330 и положениями настоящего подраздела.

8.5.2 Настоящий подраздел охватывает следующие способы закрепления при проектировании усиления грунтов основания:

- инъекционный — реализующий закрепление за счет нагнетания в грунт химических или цементационных растворов с помощью погружаемых инъекторов или через скважины (смолизация, силикатизация, цементация) методами пропитки (без нарушения структуры грунта) или заполнительной цементации (с частичным или полным изменением структуры грунта в зоне инъекции);

- струйная цементация — реализующий закрепление за счет использования энергии струи раствора (воды, воздуха) с полным изменением структуры грунта и формированием элементов закрепленного грунта [грунтоцементных элементов (ГЦЭ)], обладающих заданными характеристиками;

- буросмесительный (глубинное перемешивание) — реализующий закрепление за счет механического перемешивания разрушенного грунта с подаваемым вяжущим (полное изменение структуры) и позволяющий при минимальных технологических воздействиях закреплять грунты как в основании зданий, так и вблизи несущих конструкций, формируя элементы закрепленного грунта (грунтоцемента) правильной формы, с заданными характеристиками.

8.5.3 Усиление грунтов может быть выполнено отдельными элементами, массивами и сочетаниями элементов и массивов закрепленного грунта различной формы в плане и по глубине. Проектом усиления грунтов основания должна быть определена зона усиления грунта в основании фундаментов защищаемого объекта. Зону усиления грунтов следует определять расчетом, а ее глубина в любом случае должна быть больше глубины зоны деформаций, а при необходимости — сжимаемой толщи.

8.5.4 Проектирование усиления грунтов оснований необходимо выполнять в такой последовательности:

- определение проектных требований и выбор способа усиления;

- разработка программы дополнительных изыскательских работ, включающих комплекс лабораторных работ и, при необходимости, опытных полевых работ по закреплению грунтов;

- выбор конструктивной схемы усиления грунтов и назначение предварительных расчетных параметров закрепления;

- назначение предварительных размеров зоны усиления и отдельных элементов закрепления;

- выполнение расчетов и корректировка, при необходимости, зоны усиления и расчетных параметров закрепления;

- назначение расчетных параметров закрепления, технологической последовательности выполнения работ, разработка графической части проекта, определение проектных объемов материалов и стоимости работ;

- проведение опытно-производственных работ и, при необходимости, корректировка значений расчетных параметров, назначение рабочих параметров закрепления;

- авторское сопровождение работ по закреплению.

8.5.5 При проектировании следует использовать материалы, обеспечивающие получение экологически безопасного закрепленного грунта.

8.5.6 Проект усиления грунтов основания должен содержать требования к следующим расчетным параметрам закрепления:

- расчетные показатели закрепляемых грунтов;

- технологические параметры закрепления.

8.5.7 Расчетные параметры должны включать:

- механические характеристики закрепленного грунта — прочность на одноосное сжатие Rstb, сцепление cstb, угол внутреннего трения \varphi_{stb} ;

- деформационные характеристики закрепленного грунта — модуль деформации Estb, коэффициент Пуассона закрепленного грунта \nu_{stb} (при необходимости);

- геометрические параметры элементов (зон) закрепления.

8.5.8 Для предварительных расчетов оснований зданий и сооружений повышенного и нормального уровней ответственности (классов сооружений КС-3 и КС-2), а также при проектировании усиления грунтов для сооружений пониженного уровня ответственности (класса сооружений КС-1), временных конструкций (элементов) из закрепленного грунта допускается пользоваться значениями прочностных и деформационных характеристик закрепленных грунтов, принятых по таблицам 8.2 и 8.3.

Таблица 8.2

Нормативные характеристики песчаных грунтов, закрепленных инъекцией химических и цементных растворов, в зависимости от нормативного сопротивления

• расчетный радиус — расстояние от оси скважины (инъектора) до границы закрепления, за пределами которой закрепление отсутствует (зависит от вида и свойств раствора, фильтрационных характеристик грунта и технологических параметров инъекции, включая свойства растворов), назначаемое при проектировании и определяемое по глубине закрепления по результатам опытных работ;

• расчетный радиус — расстояние от оси скважины до границы закрепления, за пределами которой закрепление отсутствует (задается размером бурового инструмента), назначаемое при проектировании;

8.5.10 Геометрические параметры закрепления на этапе проектирования назначают по таблице 8.4 и подтверждают результатами опытно-производственных работ. Глубину закрепления назначают предварительно на основании данных инженерно-геологических изысканий, выбранного способа закрепления, конструкций проектируемого усиления нагрузочного эффекта в усиливаемых конструкциях и элементах усиления основания, требований нормативных документов к предельно допустимым деформациям и уточняют по результатам расчетов.

Таблица 8.4

Расчетный радиус закрепления грунтов способами цементации

8.5.11 Принятые при проектировании значения расчетных параметров закрепленного грунта должны быть подтверждены результатами опытно-производственных и контрольных работ, выполняемых на всем протяжении усиления основания.

8.5.12 Объемы опытно-производственных и контрольных работ назначают при проектировании. Они должны обеспечивать возможность достоверной оценки закрепления и включать изготовление не менее пяти элементов закрепления для опытно-производственных работ и не менее пяти контрольных участков с минимум тремя элементами закрепления для работ по закреплению на объекте, если иное не предусмотрено проектом.

8.5.13 Расчетные значения механических параметров закрепленного грунта следует определять по формуле

R = R_{n,stb}/\gamma, (8.4)

где Rn,stb — нормативное сопротивление одноосному сжатию закрепленного грунта, МПа;

\gamma — коэффициент надежности по закреплению, принимаемый в отсутствие результатов опытных работ равным 1,4. В случае проведения опытных работ значение коэффициента надежности по закреплению следует устанавливать на основе статистической обработки результатов испытаний по методике, изложенной в ГОСТ 20522.

8.5.14 Работы на опытной площадке должны включать:

• закрепление по одному или нескольким способам;
• контроль качества закрепления.

8.5.15 Объем опытно-производственных работ определяется проектом в зависимости от уровня ответственности проектируемого и защищаемого сооружения, грунтовых условий площадки строительства и категории технического состояния объекта защиты. Опытное закрепление выполняют в соответствии с проектом для обоснования проектных технических решений по усилению основания.

Для сооружений повышенного уровня ответственности (класс сооружений КС-3), уникальных сооружений [2], а также объектов 3-й геотехнической категории по СП 22.13330 объем опытных работ должен составлять не менее 3% общего объема закрепления.

8.5.16 Контрольные работы на опытной площадке должны включать виды контроля, предусмотренные СП 45.13330, в том числе:

• по стадиям выполнения контрольных работ — входной, операционный, приемочный;
• объему контролируемых параметров — сплошной;
• периодичности проведения — непрерывный;
• методам проведения контроля — измерительный, визуальный, технический осмотр и регистрационный.

Требования к контрольным работам на опытной площадке должны обеспечивать выполнение положений СП 45.13330 и настоящего свода правил.

8.5.17 Работы по контролю качества закрепления на опытной площадке должны включать:

• контроль геометрических параметров элементов закрепленного грунта формы поперечного и продольного сечений (выполняется в контрольных шурфах);
• отбор проб в поперечном и продольном сечениях элемента закрепления, изготовление контрольных образцов и их испытание на одноосное сжатие;
• контрольное бурение в закрепленном грунте с отбором кернов, изготовление контрольных образцов и их испытание на одноосное сжатие;
• геофизические или ультразвуковые исследования сплошности и однородности закрепления по глубине закрепления, если это предусмотрено проектом;
• испытания отдельных участков статическими нагрузками, если это предусмотрено проектом.

8.5.18 Объем проб должен обеспечивать получение требуемых для статистической обработки результатов по каждому поперечному сечению в пределах 1,0 м по глубине. Для оценки качества опытного закрепления следует выполнять контрольные шурфы. Число контрольных шурфов при работах на опытной площадке назначается техническим заданием, но должно быть не менее трех.

8.5.19 Работы на опытной площадке следует выполнять по заданию, разработанному проектной организацией, и ППР, согласованному с проектной организацией.

8.5.20 Отчетная документация по опытным работам должна содержать:

• задание на проектирование (проектная организация) и ППР (производитель работ или организация — разработчик ППР);
• исполнительную документацию по опытным работам, включающую акты освидетельствования скрытых работ, исполнительные схемы, колонки контрольных скважин, акты лабораторных испытаний кернов (образцов из кернов или проб), другие результаты исследований, в том числе акты геофизических исследований сплошности и однородности закрепления (производитель работ).

8.5.21 Качество закрепления должно соответствовать требованиям проекта, действующих нормативных документов и настоящего свода правил.

8.5.22 Контроль при производстве работ по закреплению и усилению грунтов основания должен включать все виды контроля, предусмотренные СП 45.13330, в том числе:

• по стадиям выполнения контрольных работ — входной, операционный, приемочный;
• объему контролируемых параметров — сплошной и выборочный;
• периодичности проведения — непрерывный и периодический;
• методам проведения контроля — измерительный, визуальный, технический осмотр и регистрационный.

Требования к контрольным работам должны обеспечивать выполнение положений СП 45.13330 и настоящего подраздела.

8.5.23 Состав проекта усиления грунтов основания

8.5.23.1 Проект усиления грунтов основания следует выполнять в соответствии с требованиями действующих нормативных документов. Оформление чертежей должно отвечать требованиям стандартов системы проектной документации для строительства (СПДС).

8.5.23.2 Проект усиления грунтов основания, выполняемый в рамках защитных мероприятий для сохранности окружающей застройки, входит в раздел 12 «Иная документация в случаях, предусмотренных федеральными законами» (см. [5]).

8.5.23.3 Проект должен включать следующие разделы:

а) «Конструктивные решения», включая пояснительную записку и графическую часть;

б) «Проект организации строительства» (ПОС), содержащий пояснительную записку и графическую часть.

8.5.23.4 Раздел «Конструктивные решения» должен состоять:

• из пояснительной записки, в которую помимо разделов, требуемых стандартами СПДС и иными нормативными документами, должны быть включены раздел по выбору и обоснованию технических решений по усилению грунтов основания, расчетное обоснование и технико-экономические характеристики сравниваемых вариантов, выполненных с соблюдением необходимых условий сопоставимости;
• графической части, в которую помимо чертежей, требуемых стандартами СПДС и иными нормативными документами, должны быть включены технические условия на усиление грунтов основания, инженерно-геологические разрезы и профили с нанесением на них инженерно-геологических элементов и указанием границ усиления, физико-механических характеристик грунтов, включая плотность, влажность, показатель консистенции связных грунтов. К спецификациям и ведомостям объемов работ дополнительно прилагаются пооперационные ведомости параметров усиления, включая группы грунтов по бурению, вид бурения, количество подаваемого крепителя по глубине.

8.5.23.5 Раздел ПОС проекта усиления грунтов основания должен состоять из пояснительной записки, графической части и технологического регламента выполнения работ по усилению грунтов основания.

В технологическом регламенте указывают:

• расчетные технологические параметры усиления;
• очередность выполнения работ по усилению на объекте;
• требования (задание) на выполнение опытно-производственных работ;
• требования по контролю качества на этапе опытно-производственных работ и основных работ по усилению грунтов основания.

8.6 Геотехнические отсечные экраны и геотехнические барьеры

8.6.1 Геотехнический отсечной экран представляет собой сплошную или прерывистую конструкцию в виде «стены в грунте» или стенки из металлических труб, буровых свай, которую устраивают в грунте между будущим котлованом и существующими сооружениями, подлежащих защите.

8.6.2 При проектировании геотехнических отсечных экранов в качестве защитных мероприятий для снижения сверхнормативных деформаций оснований окружающей застройки следует учитывать:

• инженерно-геологические условия площадки строительства;
• расчетные и предельные дополнительные деформации оснований фундаментов существующих зданий окружающей застройки;
• влияние нагрузки от существующих зданий и сооружений на деформации конструкции ограждения котлована;
• технологические осадки от устройства геотехнического отсечного экрана.

8.6.3 Возможность применения геотехнического отсечного экрана для защиты существующих зданий и сооружений следует рассматривать в случае, если их расчетные дополнительные деформации основания фундаментов по результатам геотехнического прогноза превышают предельные дополнительные значения согласно СП 22.13330.

8.6.4 При проектировании защитных мероприятий решение о возможности применения геотехнических отсечных экранов устанавливают в рамках геотехнического прогноза на основании результатов расчета системы «котлован — геотехнический экран — фундамент существующего здания», выполняемого численными методами, с учетом технологической осадки основания фундаментов зданий от устройства геотехнического отсечного экрана в соответствии с требованиями раздела 7.

8.6.5 При проектировании геотехнический отсечной экран следует располагать как можно ближе к защищаемому зданию или сооружению, но на расстоянии, исключающем возможность проявления технологических осадок от его устройства. Для обеспечения совместной работы отдельных элементов конструкции геотехнического отсечного экрана из металлических труб, буровых свай и т.п. их следует объединять по верху обвязочной металлической или железобетонной балкой.

8.6.6 При проектировании геотехнических отсечных экранов рекомендуется рассматривать конструкции, изгибная жесткость которых не превышает жесткости ограждающей конструкции котлована. В противном случае следует прибегать к конструктивным мероприятиям, направленным на повышение жесткости ограждения котлована, либо рассматривать другие виды защитных мероприятий для окружающей застройки с учетом технико-экономических показателей.

8.6.7 Геотехнический барьер устраивают между подземным сооружением и защищаемым зданием путем нагнетания в грунт цементного раствора методом многоразовой инъекции по манжетной технологии через ряд вертикальных или наклонных инъекторов.

8.6.8 Расчетную схему системы «фундамент существующего здания — геотехнический барьер — объект нового строительства» следует выбирать с учетом наиболее существенных факторов, определяющих напряженное состояние и деформации основания и конструкций сооружений.

8.6.9 Расчет геотехнического отсечного экрана и геотехнического барьера проводят для определения зоны его расположения в плане, по высоте, углу наклона, а для геотехнического барьера — необходимого объема закачиваемого раствора на различных стадиях выполнения работ (первая стадия — заполнительная цементация, вторая — компенсационное нагнетание).

8.6.10 В расчетах необходимо учесть стадийность выполнения геотехнического барьера и нового строительства путем решения пошаговой задачи.

8.6.11 При расчете ограждающей конструкции котлована, вблизи которого планируется выполнить геотехнический барьер, следует учесть дополнительное давление инъектирования на конструкцию ограждения.

8.6.12 Расчет изменения НДС грунтового массива рекомендуется выполнять путем математического моделирования численными методами с использованием нелинейной механики сплошных сред.

8.6.13 Для обеспечения подбора геотехнического барьера с требуемыми по расчету параметрами (геометрические размеры барьера, свойства материала геотехнического барьера, значение объемного расширения грунта) в проекте выбирают длину инъекторов, их шаг, давление нагнетания, объем и состав раствора.

8.6.14 Длину геотехнического барьера подбирают, исходя из условия перекрытия им зоны изменения НДС грунта:

• для защиты существующего здания от устройства ограждающей конструкции и разработки котлована — в зависимости от глубины котлована и длины ограждающей конструкции, а также от их расстояния до существующего здания;
• для защиты существующего здания от нового строительства — от значения сжимаемой толщи и расстояния между зданием и новым строительством;
• для защиты существующего здания от проходки тоннеля — от диаметра и глубины заложения тоннеля и расположения его относительно фундаментов здания.

8.6.15 В общем случае расстояние между инъекторами при нагнетании следует выбирать на этапе проектирования исходя из условия перекрытия зон образования полостей разрыва (цементных линз) и уплотнения грунта.

8.6.16 Давление нагнетания на первой стадии выполнения работ (заполнительная цементация) должно превышать давление гидравлического разрыва грунта. Ориентировочно давление нагнетания может быть определено по формуле

P = (\sigma_{z\gamma} + \sigma_{z\pi})\mu/(1 - \mu) + C, (8.2)

где \sigma_{z\gamma} — вертикальное напряжение от веса вышележащего грунта, кПа;

\sigma_{z\pi} — вертикальное дополнительное напряжение на рассматриваемой глубине от внешней нагрузки, кПа;

\mu — коэффициент Пуассона;

C — сцепление грунта, кПа.

По опыту устройства геотехнических барьеров было установлено, что давление гидравлического разрыва на первой стадии до глубины 15 м не превышает 0,5 МПа.

8.6.17 Давление на второй стадии (компенсационное нагнетание) зависит от числа циклов нагнетания и может достигать 7 МПа. При увеличении числа циклов давление нагнетания возрастает.

8.16.18 Требуемый объем для инъекции твердеющего раствора определяется в зависимости от объема раствора:

• необходимого для создания требуемых объемных деформаций грунта (определяется в результате численного расчета);
• заполнившего поры и отдельные пустоты в грунте;
• профильтровавшегося за расчетную зону инъекции (приложение И).

8.6.19 Проект геотехнического барьера кроме указанных выше требований должен включать также элементы организации строительства и ППР.

8.6.20 В проекте геотехнического барьера должны быть установлены:

• зона инъекции в плане и по высоте;
• расстояние между точками инъектирования в плане;
• давление нагнетания;
• расход твердеющего раствора;
• состав раствора;
• применяемое оборудование;
• методы и количественные параметры контроля качества.

8.6.21 В состав рабочего проекта по устройству геотехнического отсечного экрана входят:

• строительный генеральный план с расположением контуров объекта нового строительства и существующих подземных коммуникаций;
• схема расположения элементов геотехнического отсечного экрана;
• разрезы по геотехническому отсечному экрану, включающие в себя данные инженерно-геологических изысканий;
• технологические схемы с описанием последовательности и методов производства работ;
• потребность в механизмах и материалах по этапам;
• указания по технике безопасности, охране труда и охране окружающей среды.

8.6.22 В состав рабочего проекта по устройству геотехнического барьера входят:

• строительный генеральный план с расположением контуров объекта нового строительства и существующих подземных коммуникаций;
• схема расположения инъекторов;
• разрезы по точкам инъектирования, содержащие данные инженерно-геологических изысканий;
• технологические схемы с описанием последовательности и методов производства работ;
• потребность в механизмах и материалах по этапам;
• указания по технике безопасности, охране труда и охране окружающей среды.

8.6.23 В рабочем проекте следует указать участок проведения опытных работ. Объем опытных работ определяется рабочим проектом в зависимости от общих объемов выполнения геотехнического барьера, однородности и свойств грунта, сложности инженерно-геологических условий.

8.6.24 Для качественного выполнения работ по устройству геотехнического барьера наряду с рабочим проектом целесообразно разрабатывать технологический регламент, содержащий детальные указания по привязке и вынесению скважин, подготовительным и опытным работам, подбору состава инъектирования для заполнительной цементации и стадии компенсационного нагнетания и др.

8.6.25 При производстве работ в зимний период следует учитывать в регламенте климатическую зону района производства работ.

9 Выполнение защитных мероприятий

9.1 Усиление конструкций существующих зданий

9.1.1 Работы по усилению конструкций ведут с соблюдением требований ГОСТ 23118 и СП 70.13330.

9.1.2 При производстве работ по усилению конструкций необходимо выполнить операционный контроль качества выполнения отдельных видов работ и их приемку с ведением технической документации в установленной форме. Качество и марки материалов, применяемых при усилении конструкций, должны соответствовать требованиям действующих стандартов и технических условий, что удостоверяется паспортами предприятий-изготовителей. Допускается определять качество и марки материалов в ходе лабораторных испытаний.

9.1.3 При усилении стальными элементами следует контролировать:

• качество подготовки усиляемой поверхности;
• отклонение от проекта конструкций усиления при их монтаже;
• соответствие усилий в напрягаемых элементах требуемому значению;
• наличие обварки крепежных деталей после напряжения;
• наличие антикоррозионной защиты конструкций усиления.

9.1.4 Обязательным условием высокого качества усиления кладки металлическими элементами является антикоррозионная защита конструкций усиления. Требования к подготовке защищаемой поверхности — по СП 28.13330.

9.1.5 При приемке смонтированных стальных конструкций усиления предъявляют следующие документы:

• рабочие и деталировочные чертежи стальных конструкций;
• документы предприятия-изготовителя о соответствии, оформленные в порядке, установленном действующим законодательством;
• документы о согласовании допущенных отступлений от чертежей при изготовлении и монтаже;
• документы, удостоверяющие качество материалов;
• акты освидетельствования скрытых работ;
• журналы работ;
• документы о контроле качества сварных соединений;
• документы о предварительном напряжении конструкций;
• акты на защитное покрытие;
• копии удостоверений монтажников и сварщиков конструкций.

9.1.6 При производстве опалубочных работ контролируют:

• качество формующей поверхности элементов опалубки;
• отклонение от вертикали плоскостей опалубки и линий их пересечения;
• смещение осей опалубки от проектного положения.

9.1.7 При производстве арматурных работ контролируют:

• правильность установки опалубки;
• зазор между арматурой и опалубкой;
• соответствие проекту применяемых видов, марок и диаметров арматурной стали, размеров каркасов, расстояния между стержнями.

Приемку смонтированных арматурных изделий осуществляют до укладки бетона и оформляют акт освидетельствования скрытых работ.

9.1.8 При выполнении бетонных работ контролируют:

• соответствие бетонной смеси требованиям проекта усиления;
• правильность установки и закрепления опалубки;
• наличие смазки поверхности съемной опалубки, соприкасающейся при бетонировании с бетонной смесью;
• прочность бетона при распалубке усиленной конструкции.

Приемку-сдачу выполненных работ оформляют двухсторонним актом.

9.1.9 При выполнении инъекционных работ контролируют:

• глубину просверленных скважин;
• качество закрепления инъекционной трубки в скважине;
• давление, при котором подают инъекционный раствор;
• тщательность заполнения трещин в кладке.

9.2 Усиление фундаментов

9.2.1 Общие требования

9.2.1.1 Проведению работ по усилению фундаментов должно предшествовать выполнение соответствующих подготовительных мероприятий и внутриплощадочных работ.

9.2.1.2 Подготовительные мероприятия включают:

• согласование графика работ по усилению фундаментов;
• определение последовательности усиления фундаментов;
• организацию инструментального геодезического и визуального наблюдения по маякам за поведением несущих конструкций;
• ознакомление исполнителей с ППР;
• контроль качества и техники безопасности.

9.2.1.3 Внутриплощадочные работы включают:

• обеспечение доступа к фундаментам;
• устройство необходимых монтажных проемов, электроосвещения согласно ППР;
• монтаж вспомогательных устройств и механизмов;
• организацию временных складских площадок;
• комплектацию площадки строительства необходимыми механизмами и оборудованием;
• завоз свай, упорных элементов и других узлов, деталей и материалов согласно рабочим чертежам.

9.2.1.4 Перед началом работ должны быть сняты нулевые отсчеты по всем геодезическим маркам и зафиксировано состояние настенных маяков.

9.2.1.5 Работы по устройству свай завершаются составлением акта, подписываемого исполнителем, автором проекта и заказчиком.

9.2.2 Производство работ по усилению фундаментов буроинъекционными сваями

9.2.2.1 Работы по устройству буроинъекционных свай отражают записью в журнале (приложение Г).

9.2.2.2 В зависимости от типа и состояния существующих фундаментов и типов грунта бурение скважин следует выполнять станками пневмоударного или колонкового бурения, с использованием проходного шнека или с промывкой скважин глинистым раствором.

9.2.2.3 При устройстве буроинъекционных свай могут быть применены теряемые или инвентарные кондукторы.

9.2.2.4 Арматурный каркас должен быть установлен в проектное положение, а стыковка его секций должна проводиться сваркой.

9.2.2.5 Бетонная смесь подается в скважину по буровому ставу или через трубу-инъектор снизу-вверх с помощью бетононасосов под давлением, назначаемым в проекте.

9.2.2.6 Не допускается понижение уровня бетонной смеси в устье скважины более 1,5 м, в неустойчивых грунтах — ниже нижней кромки трубы-кондуктора.

9.2.2.7 При отрицательных температурах прочность бетона свай с противоморозными добавками к моменту замерзания бетона до температуры, на которую рассчитано количество добавок, должна быть не менее 20% проектной.

9.2.2.8 Для производства бетонных работ при температуре воздуха выше 25 °C и относительной влажности менее 50% густота цементного теста должна быть не более 27%. Температура бетонной смеси не должна превышать 30 °C — 35 °C.

9.2.3 Устройство свай по разрядно-импульсной технологии

9.2.3.1 Разрядно-импульсную обработку (РИО) следует выполнять в порядке, указанном в перечислениях а) и б):

9.2.3.5 При погружении арматурного каркаса в скважину допускается:

9.2.4 Производство работ по усилению фундаментов вдавливаемыми сваями

9.2.4.5 Работы по усилению фундаментов вдавливаемыми сваями выполняют в такой последовательности:

9.2.4.10 Техническую эффективность усиления вдавленными сваями оценивают по материалам геодезического наблюдения за осадками и кренами фундаментов зданий и сооружений.

9.2.5 Производство работ по усилению фундаментов

9.2.5.1 При усилении фундаментов скважины цементации следует выполнять методами колонкового бурения. Инъекцию раствора следует проводить с помощью пакеров, раскрепляемых в кондукторах, заделанных в тело фундамента на растворе. Давление нагнетания должно составлять 0,2 — 1,0 МПа. За условный отказ следует принимать давление 0,5 л/мин, если иное не предусмотрено проектом, но не более 1 л/мин.

9.2.5.2 Для обжатия грунтов допускается применять плоские домкраты. В них нагнетают твердеющую жидкую смесь, например цементный раствор или эпоксидную смолу, которые после обжатия грунта основания сохраняют напряженное состояние за счет затвердевания. Контроль за обжатием следует вести по манометру.

9.2.5.3 Растворы для цементации фундаментов должны отвечать требованиям проекта и быть стабильными (водоотделение не более 2%), В/Ц — 0,5 — 0,63. Сроки начала схватывания — не ранее 45 мин и не более 90 мин, расплыв по конусу в соответствии с ГОСТ 26798.1 - 18 — 28 см.

Вяжущее, применяемое для инъекционных растворов, должно обеспечивать надежное сцепление с материалами усиливаемого фундамента. При усилении фундаментов из бута-известняка, выполненного на известковом растворе, следует применять инъекционные растворы на цементном вяжущем с добавками извести. В качестве основного вяжущего применяют общестроительные цементы по ГОСТ 31108. Для регулирования составов допускается применять добавки, классификация которых приведена в СП 45.13330.

9.2.5.4 При незначительных повреждениях фундамента вместо цементации устраивают рубашку. Рубашку выполняют из раствора на крупном песке методом штукатурки или торкретирования, а также пневмонабрызгом бетона или укладкой его в опалубку.

9.2.5.5 В случаях, когда осуществление цементации затруднительно, кладку допускается усиливать железобетонными обоймами на всю высоту фундамента или его часть. В ленточных фундаментах противоположные стенки обоймы в отдельных случаях соединяют между собой анкерами из арматурной стали и поперечными балками. В некоторых случаях обоймы рекомендуется устраивать с предварительной установкой в них инъекционных труб для последующей цементации. В этом случае в процессе цементации обоймы препятствуют вытеканию раствора из фундамента и поступлению его в грунт.

9.2.5.6 При устройстве обойм свежий бетон укладывают после обязательной подготовки поверхности старой кладки с обязательным тщательным уплотнением бетонной смеси.

9.2.5.7 Для переустройства железобетонного столбчатого фундамента в ленточный между существующими фундаментами устраивают железобетонную стенку в виде перемычки. Для лучшего сопряжения перемычки на существующих фундаментах выполняют насечку и штрабы, а также оголяют арматуру для приварки арматуры перемычки. Кроме того, нижнюю часть перемычки выполняют в уровне подошвы существующего столбчатого фундамента. Перемычка охватывает подколонник железобетонной обоймой. Для повышения несущей способности нижнюю часть перемычки допускается выполнять уширенной.

9.3 Усиление грунтов основания

9.3.1 Выполнение работ по усилению грунтов основания должно отвечать требованиям СП 22.13330, СП 45.13330, СП 48.13330, СП 116.13330 и настоящего свода правил.

9.3.2 Предусматривают следующие способы усиления грунтов, позволяющие создавать элементы закрепленного грунта с контролируемыми параметрами:

• инъекционный — нагнетание в грунт химических или цементационных растворов с помощью погружаемых инъекторов или через скважины (смолизация, силикатизация, цементация);
• буросмесительный — механическое измельчение грунта без извлечения его на поверхность и последующее смешивание с цементом и другими вяжущими веществами специальным буровым устройством в процессе погружения или извлечения его с вращением с созданием элементов закрепленного грунта:
• струйный — разрушение грунта струей высокого давления в скважине и смешивание с цементным раствором с частичным или полным замещением грунтов цементным раствором.

9.3.3 Работы по усилению грунтов основания следует выполнять на основании ППР. В состав ППР должны входить разделы, необходимые для выполнения работ по усилению, предусмотренные ПОС с учетом применяемого оборудования и условий производства работ. В ППР должны быть разработаны технологические карты или схемы на выполнение отдельных операций по усилению грунтов, включающие весь цикл закрепления, представлены формы журналов на выполнения работ или отдельных операций. Образцы журналов приведены в приложении Е.

9.3.4 В качестве крепителей для химического закрепления используют водные растворы силиката натрия, акрилаты, лигниты, уретаны карбамидных и других синтетических смол, в качестве отвердителей — неорганические или органические кислоты и соли.

9.3.5 Для цементации грунтов инъекционным способом, закрепления буросмесительным и струйным способами применяют следующие виды растворов: цементные (при необходимости с химическими добавками), цементно-песчаные, цементно-глинистые, цементно-песчано-глинистые, а также поризованные и вспененные растворы.

Цементы для создания элементов закрепленного грунта, инъекции пропиткой или заполнительной цементации должны отвечать требованиям ГОСТ 31108. При наличии агрессивных подземных вод следует применять стойкие по отношению к ним цементы.

9.3.6 Состав растворов для закрепления грунтов назначается на этапе проектирования. Он является расчетным при разработке ППР. Растворы должны быть стабильными и обеспечивать требуемые по проекту время схватывания и содержание вяжущего. Все работы по приготовлению растворов крепителя следует выполнять с учетом требований охраны труда при работе с соответствующими материалами. Приготовление растворов следует осуществлять в оборудованных помещениях растворосмесительных узлов в смесителях центробежного действия со скоростью вращения не менее 100 об/мин.

9.3.7 Время начала схватывания (гелеобразования) должно обеспечивать рабочий цикл инъекции, время окончания схватывания (гелеобразования) — сохранность инъектированного объема раствора в закрепляемом объеме грунта и процесс начала твердения полученного закрепленного грунта.

9.3.8 Все работы по закреплению грунтов следует выполнять по разработанным в проекте (при наличии) или ППР рабочим технологическим параметрам. В качестве контролируемых рабочих технологических параметров назначают:

• объемы инъектируемого раствора (вяжущего) в пересчете на 1 м3 закрепляемого грунта;
• давление инъекции, назначаемое в зависимости от применяемого способа и фиксируемое на выходе из насоса и на входе в инъектор;
• рабочий расход подаваемого вяжущего в единицу времени (минуту);
• скорость перемещения вдоль оси скважины (инъектора, монитора, обтюратора);
• скорость вращения монитора;
• время выдержки на ступени обрабатываемого участка — захватки;
• объемы изливаемой пульпы (для струйной цементации грунтов) или изливаемого раствора (для инъекционных способов).

9.3.9 После выполнения опытных работ проводят оценку закрепления грунта на соответствие требованиям проекта по физико-механическим и геометрическим параметрам. При необходимости в проекте и ППР проводят корректировку расчетных параметров закрепления и технологических параметров.

9.3.10 По этапам выполнения контрольные работы при изготовлении элементов закрепленного грунта включают:

а) входной контроль — контроль качества поступающих на площадку строительства материалов; цемента, армирующих элементов, добавок; контроль документов о качестве, периодические испытания материалов по методикам стандартов на цемент и армирующие элементы (трубы, прокат, арматура);

б) операционный контроль — контроль за выполнением рабочих процессов: приготовление раствора, погружение буросмесителя, инъектора, монитора, подача вяжущего, погружение армирующих элементов, оперативный контроль технологических параметров;

в) приемочный контроль — контроль, осуществляемый с учетом входного и операционного контроля на соответствие требованиям проекта и технологического регламента; осуществляют производитель работ, представители авторского и технического надзора, организации, осуществляющие научно-техническое сопровождение (при наличии).

9.3.11 Все работы по входному контролю выполняются производителем работ в соответствии с положениями СП 45.13330.

9.3.12 Операционный контроль выполняется на всех этапах выполнения технологических операций, включая следующие основные контролируемые операции и параметры:

• проверка расположения элементов закрепления в плане;
• дата и время начала и окончания работ;
• параметры подаваемого вяжущего (плотность, водоотделение, осадка конуса, сроки схватывания, В/Ц, время гелеобразования, объем раствора);
• фиксация глубины погружения смесителя (монитора, инъектора) и отметки начала и окончания подачи вяжущего;
• порядок подачи вяжущего (при погружении или подъеме) и других компонентов, кратность циклов перемешивания;
• линейная скорость погружения и подъема смесителя, м/мин;
• частота вращения смесителя при погружении и подъеме, об/мин;
• давление подачи вяжущего, МПа;
• скорость подачи вяжущего, л/кг/мин;
• диаметр смесителя, форсунок монитора;
• контроль качества закрепленного грунта — отбор проб и испытание в лаборатории образцов (контрольные шурфы и керны);
• контроль несущей способности закрепленного грунта (при необходимости).

9.3.13 Оборудование для закрепления грунтов должно быть оснащено системой контроля технологических параметров, позволяющей в реальном времени проводить их учет и корректировку.

9.3.14 Требуемые контролируемые параметры по операциям изготовления элементов закрепленного грунта — ГЦЭ представлены в таблице 9.2. Требуемые контролируемые параметры для элементов усиления оснований инъекционным способом определяют в ПОС.

Схема контроля качества

9.3.15 Все работы по приемочному контролю выполняются производителем работ, представителями авторского и технического надзора, организации, осуществляющей научно-техническое сопровождение (при наличии), в соответствии с положениями СП 45.13330 и следующими положениями:

а) Приемочный контроль осуществляется комиссией на основе сопоставления проектной и исполнительной документации.

б) В исполнительную документацию дополнительно включают материалы контрольных работ.

в) В рамках приемочного контроля могут быть проведены дополнительные работы по оценке качества закрепления по материалу и несущей способности по грунту, выполняемые на рабочих элементах закрепленного грунта.

г) При приемке работ производитель работ представляет исполнительную документацию, в том числе:

• технические паспорта, документы, подтверждающие соответствие или другие документы, удостоверяющие качество применяемых материалов;
• журналы производства отдельных видов работ (приложение Е);
• акты освидетельствования скрытых работ;
• протоколы, акты испытаний контрольных образцов закрепленного грунта.

9.4 Геотехнические отсечные экраны и геотехнические барьеры

9.4.1 Устройство геотехнического отсечного экрана и геотехнического барьера начинают с подготовительных работ, во время которых открывается ордер на ведение работ, завозят необходимое оборудование, материалы, а также решают вопрос водо- и энергоснабжения.

9.4.2 Привязку элементов геотехнического отсечного экрана и точек инъектирования геотехнического барьера в плане следует проводить в соответствии с проектом. Инструментальное вынесение точек инъекции геотехнического барьера в натуру и определение высотного положения устьев инъекторов следует проводить для каждой пятой скважины.

9.4.3 Допустимые отклонения точек инъектирования от проектного положения в плане составляют не более 10 см, по высоте (отметка устья инъектора) — не более 5 см. Максимальные отклонения инъекторов от вертикали не должны превышать 1° от заданного угла оси инъектора. Бульшие значения отклонений согласовываются с проектной организацией. Разбивку точек инъектирования оформляют актом.

9.4.4 Элементам геотехнического отсечного экрана и точкам инъектирования геотехнического барьера следует присваивать номера по системе нумерации, предусмотренной рабочим проектом, независимо от времени бурения скважины, погружения инъектора и закачивания инъекционного раствора.

9.4.5 Производство работ по устройству геотехнического барьера начинают с опытного участка, местоположение которого определяется рабочим проектом.

9.4.6 На опытном участке отрабатывают способ погружения инъекторов, подбирают состав инъекционного раствора и давление, температуру смеси (в зимнее время), определяют оптимальное расстояние между инъекторами, объем закачиваемого раствора в каждую точку инъектора и др.

9.4.7 До начала работ по устройству геотехнического отсечного экрана и геотехнического барьера необходимо уточнить и строго учитывать расположение подземных коммуникаций (водопровод, канализация, кабельная сеть, газ и др.).

9.4.8 Изменения проекта или отклонения от него допускаются в процессе производства работ только с согласия проектной организации, разработавшей проект, и оформляются письмом, записью в журнале авторского надзора или на чертежах проекта.

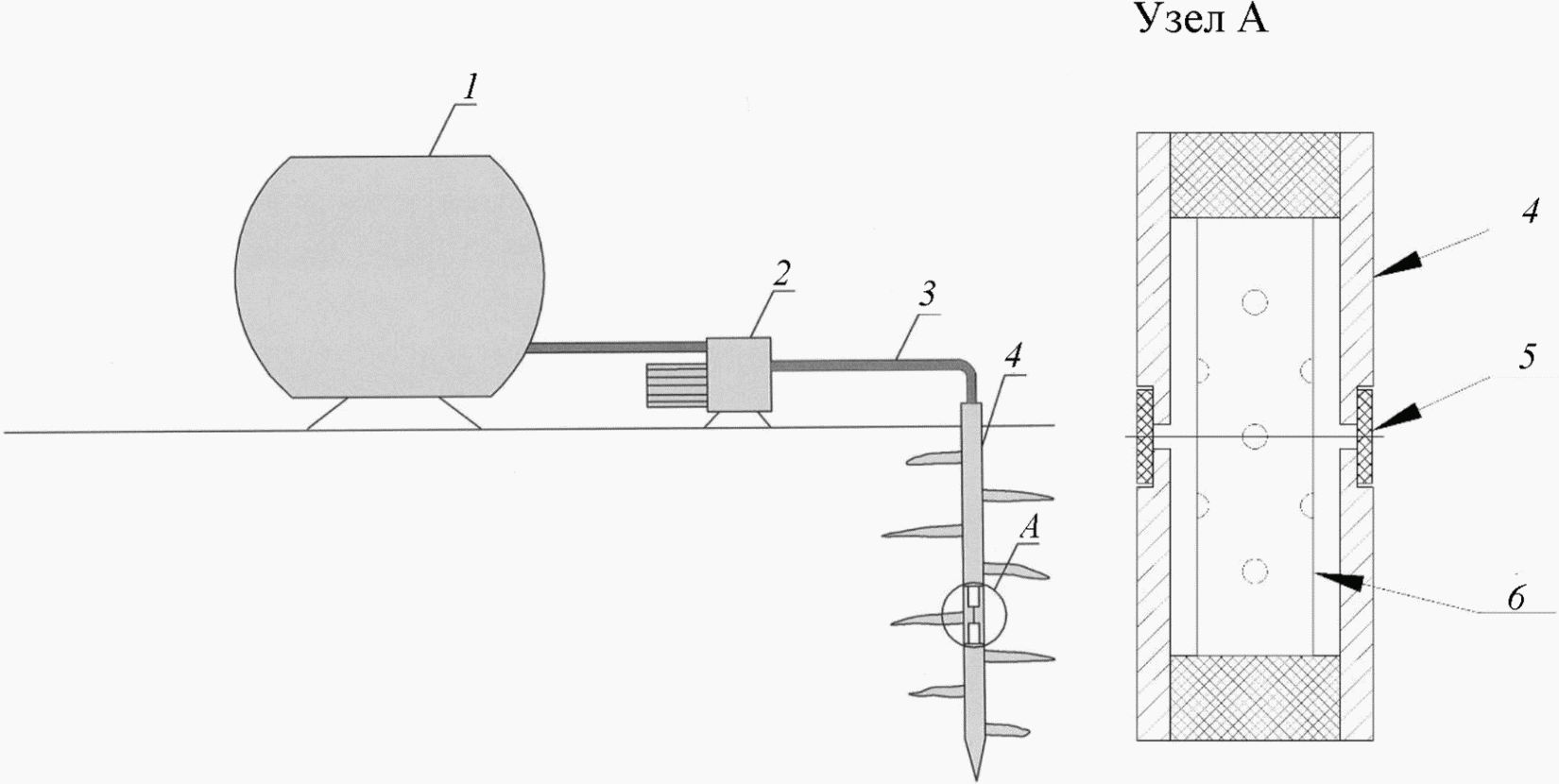

9.4.9 Инъектирование раствора в грунт при устройстве геотехнического барьера следует проводить в соответствии с технологической схемой (рисунок 9.1), которую детально разрабатывают в рабочем проекте.

9.4.18 В процессе строительства при изменении НДС грунта проводят дополнительную закачку цементного раствора до его восстановления (компенсационное нагнетание).

9.4.19 При устройстве геотехнического барьера для защиты существующих зданий от котлованов первоначально выполняют заполнительную цементацию. В случае поэтапной откопки котлована (для выполнения крепления ограждающей конструкции распорками, подкосами, анкерами) компенсационное нагнетание рекомендуется выполнять на каждом этапе.

9.4.20 После выполнения каждой операции (внедрение инъекторов, заполнительная цементация, все циклы компенсационного нагнетания) по устройству геотехнического барьера составляют акты сдачи-приемки работ. Рекомендуемые формы журналов производства работ приведены в приложении Ж.

Акт освидетельствования и приемки инъекционных скважин подписывают представители строительной организации, авторского надзора и строительного надзора заказчика.

9.4.22 Операционный контроль, выполняемый в процессе производства работ, должен включать:

• контроль разбивки оси инъекторов геотехнического барьера;
• контроль положения инъектора при погружении (угол наклона, глубина погружения);
• контроль параметров инъекторов (диаметр, общая длина, длина перфорированной части, наличие резиновых колец и т.д.);
• входной контроль качества исходных материалов;
• контроль состава приготовленного инъекционного раствора (не реже двух раз в рабочую смену);
• контроль соответствия методов погружения инъекторов и производства инъекционных работ проекту.

9.4.23 Контроль выполнения геотехнического барьера определяется возможностью сохранения начального изменения НДС грунта при производстве строительных работ, которое фиксируют по результатам мониторинга. В случае если поставленная цель не достигнута, проводят дополнительную инъекцию цементного раствора. Объем и точки инъекцирования определяются проектом.

9.4.24 Основным параметром, определяющим качество выполнения геотехнического барьера, является состояние конструкций защищаемых зданий и деформации (или их отсутствие) грунтового основания.

10 Надзор за строительством, геотехнический мониторинг

10.4 При проведении геотехнического мониторинга необходимо решать следующие задачи:

10.8 В случае наличия дефектов в здании до начала выполнения защитных мероприятий следует выполнить несколько циклов визуального обследования и измерения вертикальных перемещений фундаментов для выявления негативных процессов деформации.

10.9 Методы инструментальных измерений контролируемых параметров должны обеспечивать необходимые достоверность и точность получаемых результатов и удовлетворять требованиям ГОСТ 24846. При необходимости подтверждения отдельных результатов геотехнического мониторинга измерения следует выполнять различными методами.

10.10 Объем, сроки, периодичность и методы работ при проведении геотехнического мониторинга в ходе выполнения защитных мероприятий следует назначать в зависимости от уровня ответственности и сложности инженерно-геологических условий площадки строительства, уровня ответственности сооружений окружающей застройки и их категорий технического состояния в соответствии с положениями СП 22.13330.

10.11 В случае нештатных ситуаций методы, объем и периодичность измерений геотехнического мониторинга должны быть откорректированы.

Приложение А

МЕТОДИКА

А.1 Общие положения

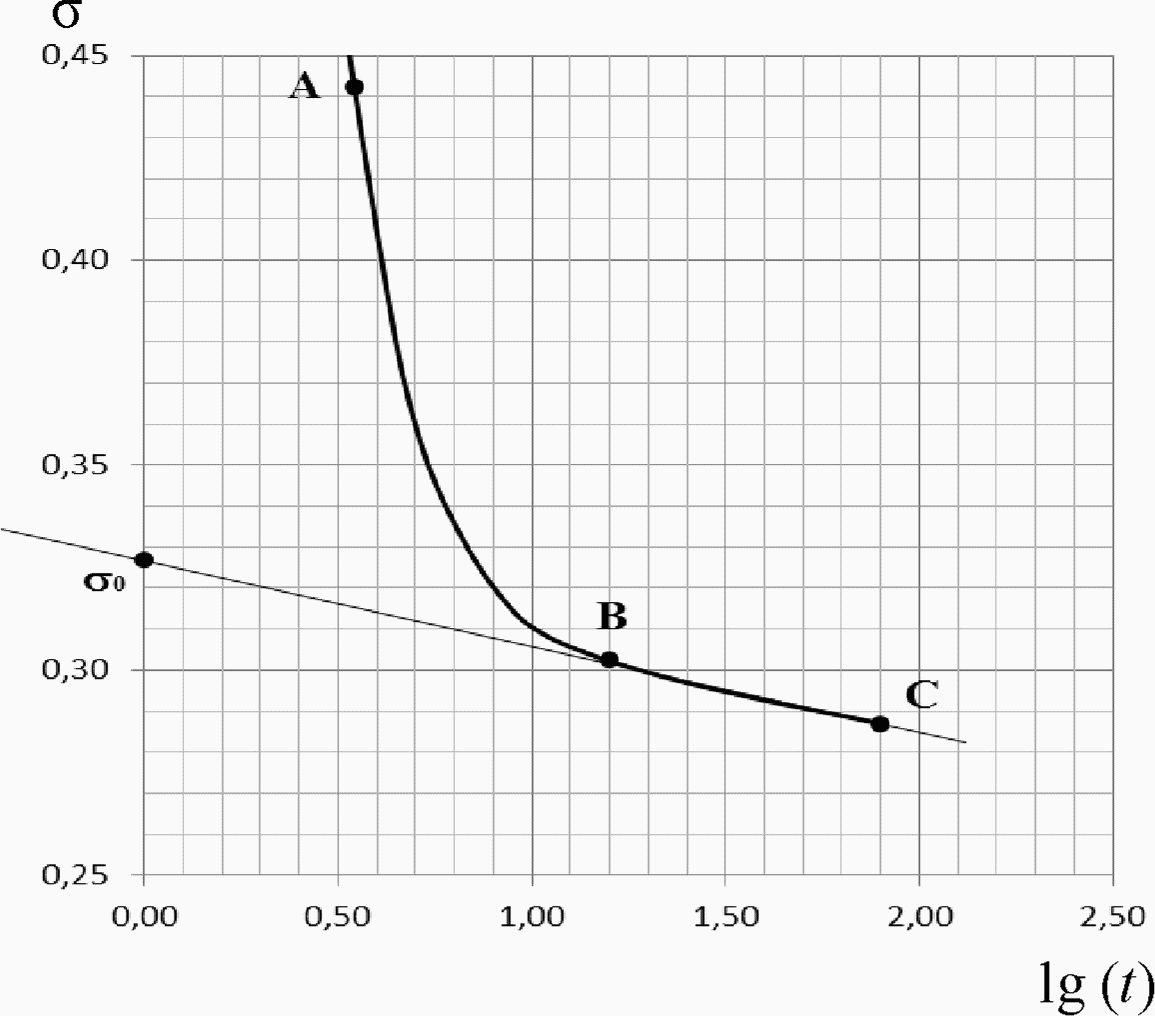

Испытание грунта по определению коэффициента релаксации напряжений проводят для определения характеристик релаксации напряжений дисперсных грунтов: коэффициента релаксации Kr и начального напряжения релаксации \sigma_{0} .

Данные характеристики определяются по результатам испытаний образцов грунта в условиях компрессионного сжатия в одометрах, исключающих возможность бокового расширения образца в процессе его вертикального нагружения.

Нагружение проводят вертикальным деформированием образца до заданной деформации с последующей фиксацией текущей высоты образца hi и напряжения \sigma_{i} (релаксации) во времени ti.

Испытания проводят в режиме «идеальной» релаксации, при которой вертикальная деформация образца за время релаксации напряжений пренебрежимо мала. Допустимое вертикальное перемещение в процессе релаксации напряжений не должно превышать 0,02 мм.

Значение принудительной деформации образца определяется техническим заданием и программой испытаний с учетом возможных деформаций грунта в реальных условиях.

Для испытаний используют образцы грунта ненарушенного сложения природной влажности, искусственно водонасыщенные образцы (если это требуется программой испытаний) или образцы нарушенного сложения с заданными значениями плотности и влажности (ГОСТ 30416).

В соответствии с требованиями ГОСТ 12248 образец должен иметь форму цилиндра диаметром не менее 71 мм и отношение диаметра к высоте от 2,8 до 3,5. Максимальный размер фракции грунта (включений, агрегатов) в образце должен быть не более 1/5 высоты образца.

А.2 Оборудование для испытаний

Испытания грунтов по определению параметров релаксации проводят в компрессионных установках релаксационного типа, обеспечивающих принудительное деформирование образцов заданными значениями перемещений в условиях невозможности бокового расширения.

В состав компрессионной установки релаксационного типа для испытания грунта в режиме «идеальной» релаксации должны входить:

• одометр, состоящий из рабочего режущего кольца с внутренним диаметром не менее 71 мм и отношением диаметра к высоте от 2,8 до 3,5, цилиндрической обоймы, нижнего пористого диска, верхнего штампа, снабженного пористым диском, и поддона с каналами для отвода воды;
• механизм для вертикального деформирования образца грунта давлением до 10 МПа;

• подачу воды и ее отвод снизу образца;
• центрированную передачу нагрузки на штамп;
• измерение вертикальной нагрузки (давления) с погрешностью не более +/- 0,002 МПа;
• измерение вертикальной деформации с погрешностью не более +/- 0,002 мм;
• коэффициент жесткости нагрузочно-измерительной системы должен быть не ниже 4·107 Н/м;
• первоначальную нагрузку на образец, создаваемую весом штампа и закрепленными на нем измерительными приборами, не более 0,0025 МПа.

Таблица Б.2

буроинъекционных свай усиления

Размеры в миллиметрах

Таблица В.2

Дополнительные технологические осадки в процессе бурения тела фундамента

Размеры в миллиметрах

                  (с N     по N     )

Начало ______________   Окончание _____________________

                    (с N     по N     )

    Начало _____________   Окончание ______________________

Приложение Е

ФОРМЫ ЖУРНАЛОВ ПРОИЗВОДСТВА ИНЪЕКЦИОННЫХ РАБОТ

Журнал работ по силикатизации и смолизации грунтов

Способ закрепления _________________          Заказчик ____________________
Объект _____________________________          Подрядчик ___________________

Проект, арх. N _____________________

Представитель подрядчика (подпись) ________ Представитель заказчика (подпись) ________

Журнал работ по газовой силикатизации грунтов

*Объект _____________________________          Заказчик ____________________*
*Проект, арх. N _____________________          Подрядчик ___________________*

Представитель подрядчика (подпись) ________ Представитель заказчика (подпись) ________

Журнал работ по цементации грунтов

*Способ закрепления _________________          Заказчик ____________________*
*Объект, арх. N _____________________          Подрядчик ___________________*

Проект, арх. N _____________________

Представитель подрядчика (подпись) ________ Представитель заказчика (подпись) ________

Журнал инъекции грунтов цементными растворами

Строительство ___________________________________________ (наименование объекта, участка)

Приложение Ж

ФОРМЫ ЖУРНАЛОВ УСТРОЙСТВА ГЕОТЕХНИЧЕСКОГО БАРЬЕРА

Буровой журнал устройства скважин геотехнического барьера

Наименование строительной организации _________________________________ _______________________________________________________________________

Объект ________________________________________________________________ _______________________________________________________________________

Начало ____________________ Окончание _____________________

Тип бурового оборудования _____________________________________________

Абсолютная отметка поверхности земли _______________

Абсолютная отметка уровня подземных вод ________________

Журнал установки инъекторов

Наименование строительной организации _________________ _______________________________________________________

Объект ________________________________________________ _______________________________________________________

                    *(с N     по N     )*

    *Начало _____________   Окончание ______________________*

Журнал инъектирования скважины

Наименование строительной организации _____________________________________ ___________________________________________________________________________

Объект ____________________________________________________________________ ___________________________________________________________________________

Исполнитель _______________________________

Приложение И

ОПРЕДЕЛЕНИЕ ТРЕБУЕМОГО ОБЪЕМА ТВЕРДЕЮЩЕГО РАСТВОРА ПРИ ВЫПОЛНЕНИИ ИНЪЕКЦИИ ПРИ КОМПЕНСАЦИОННОМ НАГНЕТАНИИ

И.1 Требуемый объем твердеющего раствора Qн при компенсационном нагнетании может быть определен следующим образом:

Qн = Qд + Qф1 + Qф2, (И.1)

где Qд — объем раствора, необходимый для создания требуемых объемных деформаций грунта;

Qф1 — объем раствора, заполнившего поры и отдельные пустоты в грунте;

Qф2 — объем раствора, профильтровавшегося за расчетную зону инъекции.

Объем раствора Qд, необходимый для создания требуемых объемных деформаций грунта \Delta V , определяют по формуле

Q_{\text{д}} = 100\Delta V/K_{0}, (И.2)

где K0 — объем цементного камня, образовавшегося после твердения, % объема раствора, который определяют в зависимости от В/Ц согласно рисунку И.1.

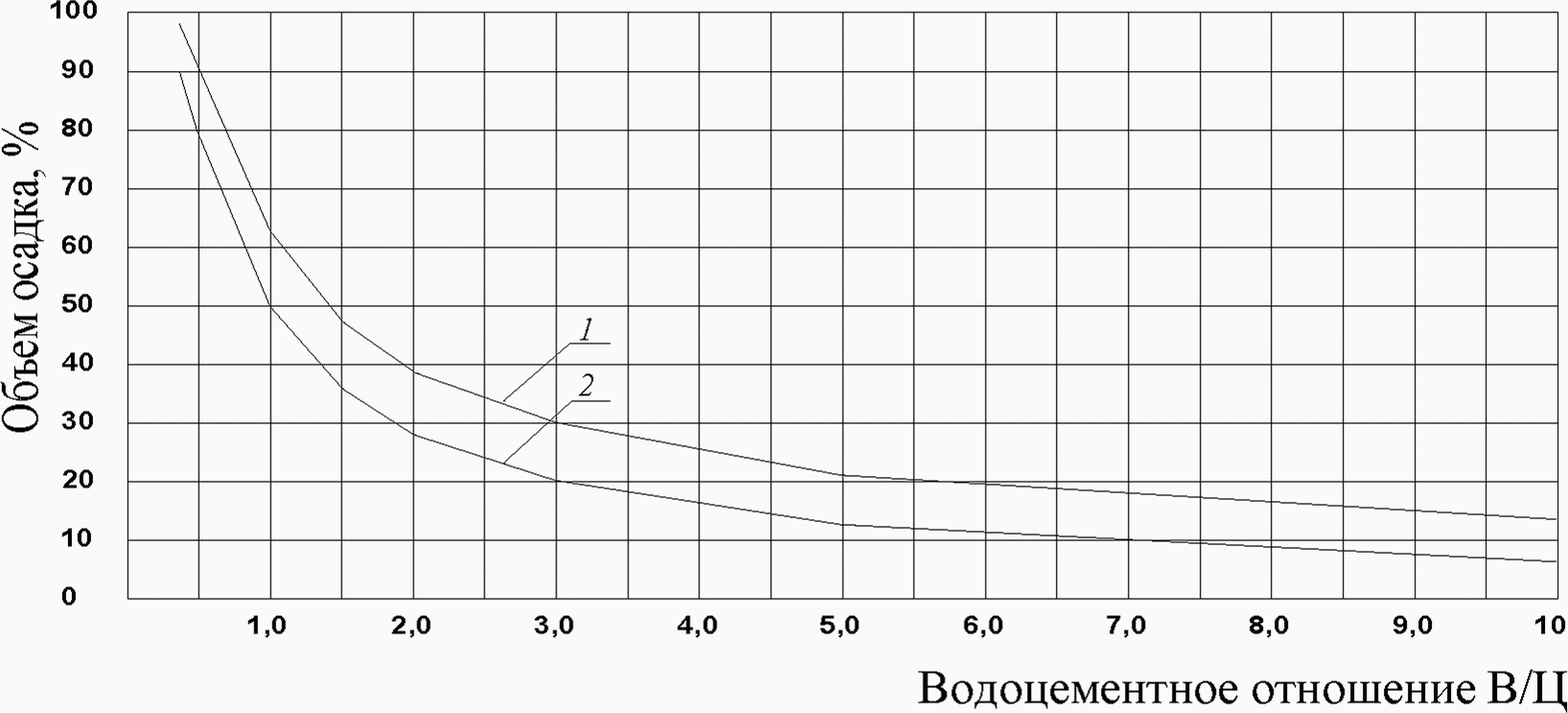

Рисунок И.1 — Зависимость объема выхода цементного камня относительно объема закаченного раствора различного В/Ц при выстойке без давления (1) и под давлением (2)

Qф1 = (0,1 — 0,5)Vгрn, (И.3)

где Vгр — объем рассматриваемого грунта;

n — пористость.

Минимальное значение по формуле (И.3) соответствует супеси, максимальное значение — гравелистым пескам.

Qф2 <= K1(Qд + Qф1), (И.4)

где K₁ - коэффициент, учитывающий расход объема раствора профильтровавшегося за пределы расчетной области. Коэффициент K₁ зависит от давления нагнетания раствора и объема инъекции в каждую зону и должен определяться опытным путем. В случае отсутствия опытных данных при давлении гидроразрыва и объема инъекции в зону инъекции длиной 0,33 м K1 принимают равным 0,5.

И.2 Прежде чем приступить к компенсационному нагнетанию, грунт необходимо «подготовить» к нему. Для этого проводят заполнительную цементацию, которую выполняют до тех пор, пока не будет соблюдаться условие

Qд/Qн >= 0,5. (И.5)

БИБЛИОГРАФИЯ

1. Федеральный закон от 27 декабря 2002 г. № 184-ФЗ «О техническом регулировании»

2. Федеральный закон от 29 декабря 2004 г. № 190-ФЗ «Градостроительный кодекс Российской Федерации»

3. Федеральный закон от 30 декабря 2009 г. № 384-ФЗ «Технический регламент о безопасности зданий и сооружений»

4. Федеральный закон от 25 июня 2002 г. № 73-ФЗ «Об объектах культурного наследия (памятниках истории и культуры) народов Российской Федерации»

5. Постановление Правительства Российской Федерации от 16 февраля 2008 г. № 87 «О составе разделов проектной документации и требованиях к их содержанию»

6. Рекомендации по усилению каменных конструкций зданий и сооружений. — М.: Стройиздат, 1984

7. Пособие по проектированию каменных и армокаменных конструкций (к СНиП II-22-81)/ЦНИИСК. — М.: ЦИТП Госстроя СССР, 1989

8. Рекомендации по проектированию усиления железобетонных конструкций зданий и сооружений реконструируемых предприятий. Надземные конструкции и сооружения/Харьковский Промстройниипроект, НИИЖБ. — М.: Стройиздат, 1992

9. Рекомендации по ремонту и восстановлению железобетонных конструкций полимерными составами/НИИЖБ. М., 1986

------------------------------------------------------------------
