СНиП II-12-77. Строительные нормы и правила. Защита от шума

(утв. Постановлением Госстроя СССР от 14.06.1977 № 72)

СТРОИТЕЛЬНЫЕ НОРМЫ И ПРАВИЛА

ЗАЩИТА ОТ ШУМА

СНиП II-12-77

СНиП II-12-77 «Защита от шума» разработан НИИ строительной физики Госстроя СССР при участии ВНИИТБчермет Минчермета СССР, МИИТ МПС, Гипронииавиапром, МНИИТЭП ГлавАПУ Мосгорисполкома, ЦНИИЭП жилища, ТбилЗНИИЭП, ЦНИИПградостроительства, ЦНИИЭП зрелищных зданий и спортивных сооружений Госгражданстроя, МИСИ им. В.В. Куйбышева и ГИСИ Минвуза СССР, ДИСИ Минвуза УССР, НИИ гигиены им. Ф.Ф. Эрисмана Минздрава РСФСР, ВЦНИИОТ, ВНИИОТ (г. Иваново) и ВНИИОТ (г. Тбилиси) ВЦСПС, НИИ гигиены труда и профзаболеваний АМН СССР, НИИСК и ГИИ Сантехпроект Госстроя СССР.

С введением в действие главы СНиП II-12-77 «Защита от шума» утрачивают силу с 1 июля 1978 г. пп. 3.56 и 3.57 главы СНиП II-Л.20-69 «Театры. Нормы проектирования», Указания по акустическому расчету вентиляционных установок (СН 399-69), пп. 3.20 — 3.24, а также прил. 1 к главе СНиП II-Л.1-71 «Жилые здания. Нормы проектирования», пп. 13.3 - 13.7 Санитарных норм проектирования промышленных предприятий (СН 245-71), п. 4.3 СНиП II-Л.16-71 «Клубы. Нормы проектирования», пп. 2.21 — 2.23 и прил. 3 к СНиП II-Л.2-72 «Общественные здания и сооружения. Нормы проектирования. Общая часть» и пп. 3.14 и 3.15 СНиП II-73-76 «Кинотеатры».

Редакторы — инженеры А.М. Кошкин и Ф.М. Шлемин (Госстрой СССР), доктора техн. наук Г.Л. Осипов и Е.Я. Юдин, кандидаты техн. наук Л.А. Борисов, А.А. Климухин, Э.А. Лесков (НИИ строительной физики Госстроя СССР), канд. техн. наук И.Д. Рассадина (Гипронииавиапром), канд. мед. наук А.И. Заиченко (Главное санитарно-эпидемиологическое управление Минздрава СССР).

1. ОБЩИЕ УКАЗАНИЯ

1.1. Настоящие Нормы и правила должны соблюдаться при проектировании защиты от шума для обеспечения допустимых уровней звукового давления и уровней звука в помещениях на рабочих местах в производственных и вспомогательных зданиях и на площадках промышленных предприятий, в помещениях жилых и общественных зданий, а также на селитебной территории городов и других населенных пунктов.

1.2. Защиту от шума следует выполнять в соответствии с ГОСТ 12.1.003-83.

1.3. Защиту от шума строительно-акустическими методами следует проектировать на основании акустического расчета и предусматривать для снижения уровня шума:

а) применение звукоизоляции ограждающих конструкций; уплотнение по периметру притворов окон, ворот, дверей; звукоизоляцию мест пересечения ограждающих конструкций инженерными коммуникациями; устройство звукоизолированных кабин наблюдения и дистанционного управления; укрытий; кожухов в соответствии с разделом 6 настоящих Норм;

б) применение звукопоглощающих конструкций и экранов в соответствии с разделом 7 настоящих норм;

в) применение глушителей шума, звукопоглощающих облицовок в газовоздушных трактах вентиляционных систем с механическим побуждением и систем кондиционирования воздуха и газодинамических установок в соответствии с разделами 8 и 9 настоящих норм;

г) осуществление планировки и застройки селитебной территории городов и других поселений в соответствии со СНиП 2.07.01-89*, а также применение экранов и зеленых насаждений в соответствии с разделом 10 настоящих норм.

1.4. В проекте должны быть определены технико-экономические показатели принятых технических решений по защите от шума.

1.5. Используемые в проектах звукоизоляционные, звукопоглощающие и вибродемпфирующие материалы должны быть несгораемыми или трудносгораемыми.

2. ИСТОЧНИКИ ШУМА И ИХ ШУМОВЫЕ ХАРАКТЕРИСТИКИ

2.1. Основными источниками шума внутри зданий и сооружений различного назначения и на площадках промышленных предприятий являются машины, механизмы, средства транспорта и другое оборудование.

2.2. Состав шумовых характеристик и методы их определения для машин, механизмов, средств транспорта и другого оборудования и их значения следует принимать в соответствии с требованиями ГОСТ 12.1.003-83.

2.3. Основные источники шума систем вентиляции с механическим побуждением, кондиционирования воздуха и воздушного отопления, газодинамических установок и внешних шумов в городских и сельских поселениях и указания по определению их шумовых характеристик приведены соответственно в разделах 8, 9 и 10 настоящих норм.

3. НОРМЫ ДОПУСТИМЫХ УРОВНЕЙ ШУМА

3.1. Нормируемыми параметрами постоянного шума в расчетных точках следует считать уровни звукового давления L, дБ, в октавных полосах частот со среднегеометрическими частотами 63, 125, 250, 500, 1000, 2000, 4000 и 8000 Гц.

3.2. Нормируемыми параметрами колеблющегося во времени шума в расчетных точках следует считать эквивалентные (по энергии) уровни звука L_{A\text{экв}} , дБА.

3.3. Нормируемыми параметрами прерывистого и импульсного шума в расчетных точках следует считать эквивалентные (по энергии) уровни звукового давления L_{\text{экв}} , дБ, в октавных полосах частот со среднегеометрическими частотами 63, 125, 250, 500, 1000, 2000, 4000 и 8000 Гц.

3.4. Допустимые уровни звукового давления (эквивалентные уровни звукового давления), дБ, в октавных полосах частот, уровни звука и эквивалентные уровни звука, дБА, для жилых и общественных зданий и их территорий следует принимать в соответствии с табл. 1, с поправками к ним — в соответствии с табл. 2.

3.5. Допустимые уровни звукового давления (эквивалентные уровни звукового давления), дБ, в октавных полосах частот, уровни звука и эквивалентные уровни звука, дБА, на рабочих местах в производственных предприятиях следует принимать в соответствии с ГОСТ 12.1.003-83.

4. ОПРЕДЕЛЕНИЕ УРОВНЕЙ ЗВУКОВОГО ДАВЛЕНИЯ В РАСЧЕТНЫХ ТОЧКАХ

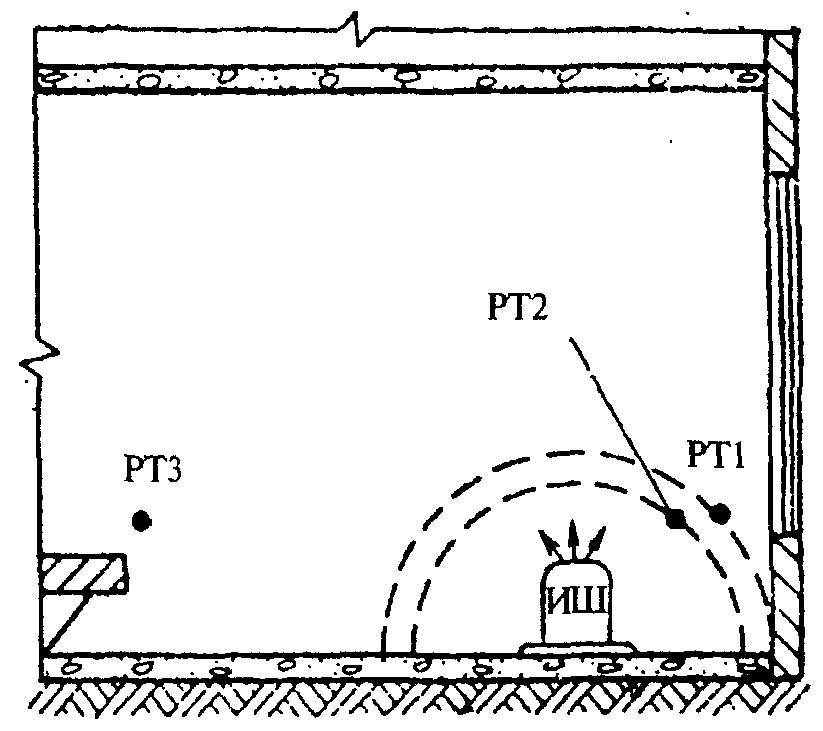

4.1. Расчетные точки при акустических расчетах следует выбирать внутри помещений зданий и сооружений, а также на территориях, на рабочих местах или в зоне постоянного пребывания людей на высоте 1,2 — 1,5 м от уровня пола, рабочей площадки или планировочной отметки территории.

При этом внутри помещения, в котором один источник шума или несколько источников шума с одинаковыми октавными уровнями звукового давления, следует выбирать не менее двух расчетных точек: одну на рабочем месте, расположенном в зоне отраженного звука, а другую — на рабочем месте в зоне прямого звука, создаваемого источниками шума.

Если в помещении несколько источников шума, отличающихся друг от друга по октавным уровням звукового давления на рабочих местах [определяемых по формуле (2) более чем на 10 дБ, то в зоне прямого звука следует выбирать две расчетные точки: на рабочих местах у источников с наибольшими и наименьшими уровнями звукового давления L, дБ.

4.2. Октавные уровни звукового давления L, дБ, в расчетных точках на рабочих местах помещений, в которых один источник шума (рис. 1), следует определять:

а) в зоне прямого и отраженного звука по формуле

б) в зоне прямого звука по формуле

в) в зоне отраженного звука по формуле

где L_{p} — октавный уровень звуковой мощности источника шума, дБ;

\chi — коэффициент, учитывающий влияние ближнего акустического поля и принимаемый в зависимости от отношения расстояния r, м, между акустическим центром источника и расчетной точкой к максимальным линейным размерам l_{\text{макс}} , м, источника шума по графику на рис. 2;

Ф — фактор направленности источника шума, безразмерный, определяется по опытным данным. Для источников шума с равномерным излучением звука следует принимать Ф = 1;

S — площадь, м2, воображаемой поверхности правильной геометрической формы, окружающей источник и проходящей через расчетную точку.

Для источников шума, у которых 2l_{\text{макс}}<r , следует принимать при расположении источника шума:

в пространстве (на колонне в помещении) — S = 4\pi r^{2} ;

на поверхности стены, перекрытия — S = 2\pi r^{2} ;

в двухгранном углу, образованном ограждающими конструкциями, — S = \pi r^{2} ;

в трехгранном углу, образованном ограждающими конструкциями, — S = \frac{\pi r}{2} ;

В — постоянная помещения, м2, определяемая по п. 4.3 настоящих норм;

\psi — коэффициент, учитывающий нарушение диффузности звукового поля в помещении, принимаемый по опытным данным, а при их отсутствии — по графику на рис. 3.

Примечание. Акустический центр источника шума, расположенного на полу или стене, следует принимать совпадающим с проекцией геометрического центра источника шума на горизонтальную или вертикальную плоскость.

4.3 Постоянную помещения В, м2, в октавных полосах частот следует определять по формуле

где \text{В}_{1000} — постоянная помещения, м2, на среднегеометрической частоте 1000 Гц, определяемая по табл. 3 в зависимости от объема V, м3, и типа помещения;

\mu — частотный множитель, определяемый по табл. 4.

Примечание. Постоянную помещения \text{В}_{1000} для помещений четвертого типа можно применить при определении В по формуле (4) только при расчете требуемой частотной характеристики изоляции воздушного шума ограждающей конструкцией и акустическом расчете вентиляционных систем. Во всех других случаях постоянную помещения В в октавных полосах следует определять согласно требованиям раздела 7 настоящих норм.

4.4. Октавные уровни звукового давления L, дБ, в расчетных точках помещений, в которых несколько источников шума, следует определять:

а) в зоне прямого и отраженного звука по формуле

где \Lambda_{i} = 10^{0,1L_{Pi}} ;

L_{Pi} — октавный уровень звуковой мощности, дБ, создаваемой i-тым источником шума;

\chi_{i} , \Phi_{i} , S_{i} — то же, что и в формулах (1) и (2), но для i-го источника шума;

m — количество источников шума, ближайших к расчетной точке (т.е. источников шума, для которых r_{i} \leq 5r_{\text{мин}} , где r_{\text{мин}} — расстояние, м, от расчетной точки до акустического центра ближайшего к ней источника шума);

n — общее количество источников шума в помещении;

В и \psi — то же, что и в формулах (1) и (3);

б) в зоне отраженного звука по формуле

Первый член в формуле (6) следует определять, суммируя уровни звуковой мощности источников шума L_{Pi} по табл. 5, а если все источники шума имеют одинаковую звуковую мощность L_{P0} , то

4.5. Октавные уровни звукового давления L, дБ, в расчетных точках, если источник шума и расчетные точки расположены на территории жилой застройки или на площадке предприятия, следует определить по формуле

где L_{P} — октавный уровень звуковой мощности источника шума, дБ;

Ф — то же, что в формулах (1) и (2);

r — расстояние от источника шума до расчетной точки, м;

\Omega — пространственный угол излучения звука, принимаемый для источников шума, расположенных:

в пространстве — \Omega = 4 \pi ;

на поверхности территории или ограждающих конструкций зданий и сооружений — \Omega = 2 \pi ;

в двухгранном углу, образованном ограждающими конструкциями зданий и сооружений, — \Omega = \pi ;

\beta_{a} — затухание звука в атмосфере, дБ/км, принимаемое по табл. 6.

Примечания. 1. Октавные уровни звукового давления L, дБ, допускается определять по формуле (7), если расчетные точки расположены на расстояниях r, м, больших удвоенного максимального размера источника шума.

2. При расстояниях r \leq 50 м затухание звука в атмосфере в расчетах не учитывается.

4.6. Октавный уровень звуковой мощности шума L_{P\text{пр}} , дБ, прошедшего через преграду (ограждающую конструкцию помещения) (рис. 4, а, б) или канал, соединяющий два помещения или помещение с атмосферой, если шум создается источником в помещении (рис. 4, в), следует определять по формуле

где L — октавный уровень звукового давления, дБ, у преграды, определяемый согласно указаниям примеч. 3 и 4 к настоящему пункту;

S_{\text{п}} — площадь преграды, м2;

\Delta L_{p} — снижение уровня звуковой мощности шума, дБ, при прохождении звука через преграду, определяемое согласно указаниям примеч. 1 и 2 к настоящему пункту;

\delta_{\text{д}} — поправка, дБ, учитывающая характер звукового поля при падении звуковых волн на преграду, определяемая согласно указаниям примеч. 3 и 4 к настоящему пункту.

Примечания. 1. Если преградой является ограждающая конструкция помещения, то \Delta L_{p} = R , где R — изоляция воздушного шума ограждающей конструкцией в октавной полосе частот, определяемая согласно требованиям раздела 6 настоящих норм.

2. Если преградой является канал с площадью входного отверстия S_{\text{п}} , то \Delta L_{p} равно суммарному снижению звуковой мощности в октавной полосе в канале, определяемому согласно требованиям раздела 8 настоящих норм.

3. При падении звуковых волн из помещения на преграду поправка \delta_{\text{д}} = 6 дБ, а L должен быть определен по формулам (3) или (6).

4. При падении звуковых волн на преграду из атмосферы \delta_{\text{д}} = 0, а L следует определять по формулам (7) и (11).

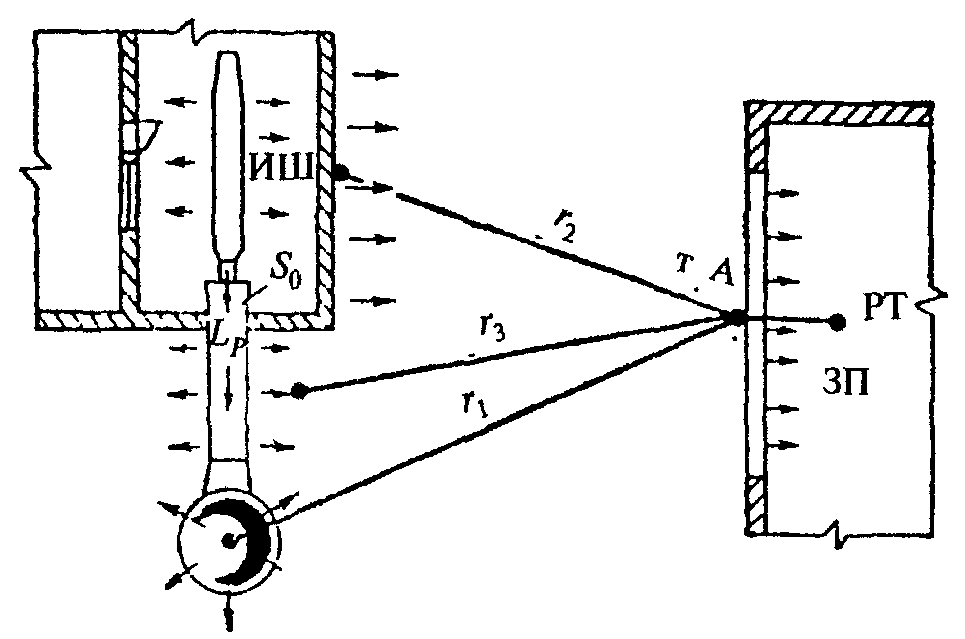

4.7. Октавный уровень звуковой мощности шума, L_{P\text{пр}} , дБ, прошедшего через канал, если шум излучается источником непосредственно в канал, соединенный с другим помещением или с атмосферой (рис. 5), следует определять по формуле

где L_{P\text{вх}} — уровень звуковой мощности, дБ, излучаемой источником шума в канал, определяемый в соответствии с указаниями разделов 8 и 9 настоящих норм;

\Delta L_{P} — суммарное снижение октавного уровня звуковой мощности по пути распространения звука, дБ.

Суммарное снижение октавного уровня звуковой мощности источника шума по пути распространения звука \Delta L_{P} , дБ, следует определять:

при излучении звука через выходное отверстие канала — в соответствии с указаниями раздела 8 настоящих норм как сумму уровней звуковой мощности в элементах канала или системы каналов, например сети вентиляционных воздуховодов;

при излучении звука через стенки канала — по формуле

где \Delta L'_{P} — снижение октавного уровня звуковой мощности, дБ, по пути распространения звука между источником шума и начальным сечением участка канала, через который излучается шум, определяемое согласно требованиям раздела 8 настоящих норм;

S_{0} — площадь, м2, поперечного сечения канала;

S_{\text{кан}} — площадь, м2, наружной поверхности стенок канала, через которую излучается шум;

R_{\text{кан}} — изоляция воздушного шума, дБ, стенками канала;

\Delta L — снижение уровня звуковой мощности, дБ, по длине рассматриваемого участка канала, определяемое согласно требованиям раздела 8 настоящих норм.

4.8. Октавные уровни звуковой мощности шума L_{P\text{пр}} , дБ, прошедшего через преграду в защищаемое от шума помещение, если источники шума находятся в помещении, расположенном в другом здании (рис. 5), следует определять последовательно.

Сначала следует определить октавные уровни звуковой мощности шума L_{Pi} , дБ, прошедшего через различные преграды из помещения с источником (или несколькими источниками) шума в атмосферу, по формулам (8) или (9). Затем следует определить октавные уровни звукового давления шума L_{i} , дБ, в промежуточной расчетной точке А у наружной ограждающей конструкции помещения, защищаемого от шума, по формуле (7), заменив в ней L на L_{i} , а L_{P} на L_{Pi} . После этого следует определить суммарные октавные уровни звукового давления L_{\text{сум}} , дБ, в точке А по формуле (11), а затем определить октавные уровни звуковой мощности шума, прошедшего в защищаемое от шума помещение, L_{P\text{пр}} , дБ, по формуле (8), заменив в ней L на L_{\text{сум}} и приняв \delta_{\text{д}} = 0.

4.9. Октавные уровни звукового давления в расчетной точке L_{\text{пр}} , дБ, прошедшего через преграду, следует определять по формулам (3), (6) или (7), заменив в них L на L_{\text{пр}} и L_{P} на L_{P\text{пр}} .

4.10. Октавные уровни звукового давления от нескольких источников шума L_{\text{сум}} , дБ, следует определять как сумму уровней звукового давления L_{i} , дБ, в выбранной расчетной точке от каждого источника шума (или каждой преграды, через которую проникает шум в помещение или в атмосферу) по формуле

Для упрощения расчетов суммирование уровней звукового давления следует производить по табл. 5 аналогично суммированию уровней звуковой мощности источников шума.

4.11. Октавный уровень звукового давления L_{j} , дБ, в расчетной точке для прерывистого шума от одного источника следует определять по формулам (1) — (3) или (7) для каждого отрезка времени \tau_{j} , мин, в течение которого значение октавного уровня звукового давления L_{j} , дБ, остается постоянным, заменив в указанных формулах L на L_{j} .

Затем следует определить эквивалентный октавный уровень звукового давления L_{\text{экв}} , дБ, за общее время воздействия шума Т, мин, по формуле

где \tau_{j} — время, мин, в течение которого значение уровня звукового давления L_{j} , дБ, остается постоянным;

L_{j} — постоянное значение октавного уровня звукового давления, дБ, прерывистого шума за время \tau_{j} , мин;

Т — общее время воздействия шума, мин.

Примечание. За общее время воздействия шума Т, мин, следует принимать:

в производственных помещениях — продолжительность рабочей смены;

на территориях, для которых установлены уровни шума, — продолжительность дня (с 7 до 23 ч) или ночи (с 23 до 7 ч).

4.12. Октавный уровень звукового давления L_{j\text{и}} , дБ, в расчетной точке для импульсного шума от одного источника следует определять по формулам (1) — (3) или (7) для каждого отдельного импульса продолжительностью \tau_{j\text{и}} , мин, с октавным значением звукового давления L_{j\text{и}} , дБ, заменив в указанных формулах L на L_{j\text{и}} .

Затем следует определить эквивалентный октавный уровень звукового давления L_{\text{экв}} , дБ, за выбранный отрезок времени Т, мин, по формуле (12), заменив в ней \tau_{j} на \tau_{j\text{и}} , а L_{j} на L_{j\text{и}} .

4.13. Эквивалентные октавные уровни звукового давления L_{\text{экв}.\text{сум}} , дБ, в расчетной точке для прерывистого и импульсного шумов от нескольких источников шума следует определять в соответствии с п. 4.10 настоящих норм, заменив L_{\text{сум}} на L_{\text{экв}.\text{сум}} , а L_{i} на L_{\text{экв}.i} .

5. ОПРЕДЕЛЕНИЕ ТРЕБУЕМОГО СНИЖЕНИЯ ШУМА

5.1. Требуемое снижение октавных уровней звукового давления \Delta L_{\text{тр}} , дБ, следует определять отдельно для каждого источника шума, если в расчетную точку поступает шум от нескольких источников шума.

Примечание. Данное правило не распространяется на определение требуемого снижения шума от источников шума в производственных помещениях (в цехах текстильной промышленности, деревоотделочных, металлообрабатывающих и т.п.).

5.2. Требуемое снижение октавных уровней звукового давления \Delta L_{\text{тр}} , дБ, в расчетной точке в помещении или на территории для одного источника шума или нескольких, отличающихся друг от друга по октавным уровням звукового давления менее чем на 10 дБ, следует определять:

а) для одного источника шума по формуле

б) для нескольких источников шума по формуле

где L и L_{i} — октавные уровни звукового давления, дБ, создаваемые соответственно одним или отдельно рассматриваемым источником шума в расчетной точке, определяемые в соответствии с пп. 4.2 - 4.8 настоящих норм;

L_{\text{доп}} — допустимый октавный уровень звукового давления, дБ, в расчетной точке, определяемый в соответствии с пп. 3.4 и 3.5 настоящих норм;

n — общее количество принимаемых в расчет источников шума, определяемое в соответствии с пп. 5.4 и 5.5 настоящих норм.

5.3. Требуемое снижение октавных уровней звукового давления \Delta L_{\text{тр}} , дБ, в расчетной точке в помещении или на территории от нескольких источников шума, отличающихся друг от друга по октавным уровням звукового давления более чем на 10 дБ, следует определять:

а) для каждого источника шума с более высокими уровнями звукового давления по формуле

где n_{1} — общее количество источников шума с более высокими уровнями звукового давления;

б) для каждого источника шума с более низкими уровнями звукового давления по формуле

где n — общее количество принимаемых в расчет источников шума, определяемое в соответствии с пп. 5.4 и 5.5 настоящих норм.

5.4. В общее количество источников шума n при определении требуемого снижения октавных уровней звукового давления \Delta L_{\text{тр}} , дБ, в расчетных точках, расположенных на территории жилой застройки или на площадках промышленных предприятий, следует включать все источники шума, находящиеся на этих территориях (агрегаты, установки и т.п.), а также количество элементов ограждающих конструкций зданий и сооружений (стены или окна, покрытия и др.), ориентированных в сторону расчетных точек, через которые шум из помещения попадает в расчетную точку, а также выходные отверстия (проемы) каналов и шахт, излучающих шум в атмосферу.

При определении \Delta L_{\text{тр}} , дБ, для расчетных точек в помещении, защищаемом от внешних источников шума, в общее количество n принимаемых в расчет источников шума следует включать количество систем вентиляции с механическим побуждением, обслуживающих это помещение, а также количество элементов ограждающих конструкций, через которые шум проникает в помещение.

Примечание. Источники шума, находящиеся в защищаемом от шума помещении, в расчет принимать не следует, но величину \Delta L_{\text{тр}} увеличивать на 5 дБ.

5.5. В общем количестве источников шума n не следует учитывать те источники шума, которые создают в расчетной точке уровни звукового давления L_{i} , дБ, ниже допустимых L_{\text{доп}} на величину \Delta L_{0} в каждой октавной полосе, т.е. для которых выполняется соотношение

При этом величину \Delta L_{0} , дБ, следует определять по формуле

где m_{\text{н}} — количество источников шума, уровни звукового давления которых по крайней мере на 10 дБ меньше \Delta L_{0} .

5.6. При определении по формуле (7) октавных уровней звукового давления L_{i} , дБ, от различных источников шума для расчета требуемого снижения уровней звукового давления в расчетной точке по формулам (15) и (16) допускается расстояния до источников шума принимать одинаковыми и равными среднему арифметическому r_{\text{ср}}(r_{i} = r_{\text{ср}}) в случаях, когда r_{\text{макс}} \leq 1,5r_{\text{мин}} для разных источников шума.

Для одинаковых по излучаемой мощности источников шума в этом случае достаточно рассчитать требуемое снижение уровня звукового давления для одного из источников, принимая r_{i} = r_{\text{ср}} .

Тогда требуемое снижение уровня звукового давления \Delta L_{\text{тр}} , дБ, будет одинаковым для всех источников шума.

5.7. Требуемое общее снижение октавных уровней звукового давления \Delta L_{\text{тр}.\text{общ}} , дБ, в помещениях с источниками шума при одновременной работе всех источников шума следует определять по формуле

где L_{\text{общ}} — октавный уровень звукового давления в расчетной точке от всех источников шума, дБ, определяемый в соответствии с п. 4.4 настоящих норм, заменяя L на L_{\text{общ}} ;

L_{\text{доп}} — допустимый октавный уровень звукового давления, дБ, в расчетной точке, определяемый в соответствии с пп. 3.4 и 3.5 настоящих норм.

6. ЗВУКОИЗОЛЯЦИЯ ОГРАЖДАЮЩИХ КОНСТРУКЦИЙ ЗДАНИЙ

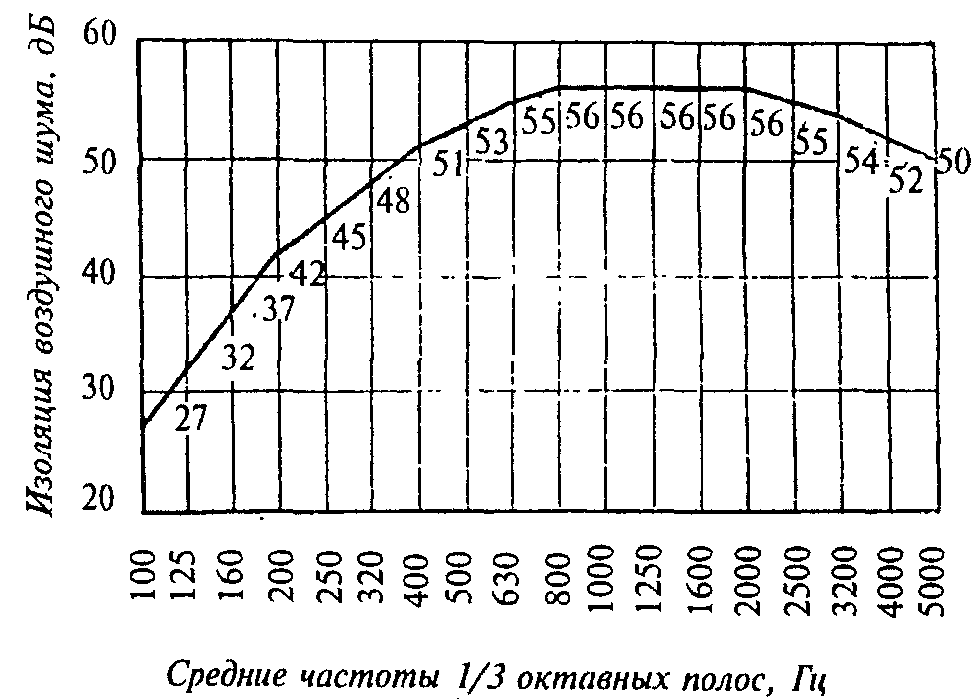

Нормы звукоизоляции ограждающих конструкций

6.1. Нормируемыми параметрами звукоизоляции ограждающих конструкций жилых и общественных зданий, а также вспомогательных зданий и помещений промышленных предприятий являются индекс изоляции воздушного шума ограждающей конструкцией I_{\text{в}} , дБ, и индекс приведенного уровня ударного шума под перекрытием I_{\text{у}} , дБ.

6.2. Индекс изоляции воздушного шума I_{\text{в}} , дБ, ограждающей конструкцией с известной (рассчитанной или измеренной) частотной характеристикой изоляции воздушного шума следует определять по формуле

где \Delta_{\text{в}} — поправка, определяемая путем сравнения частотной характеристики изоляции воздушного шума ограждающей конструкцией с нормативной частотной характеристикой изоляции воздушного шума (рис. 6) по методике, изложенной в Прил. 1.

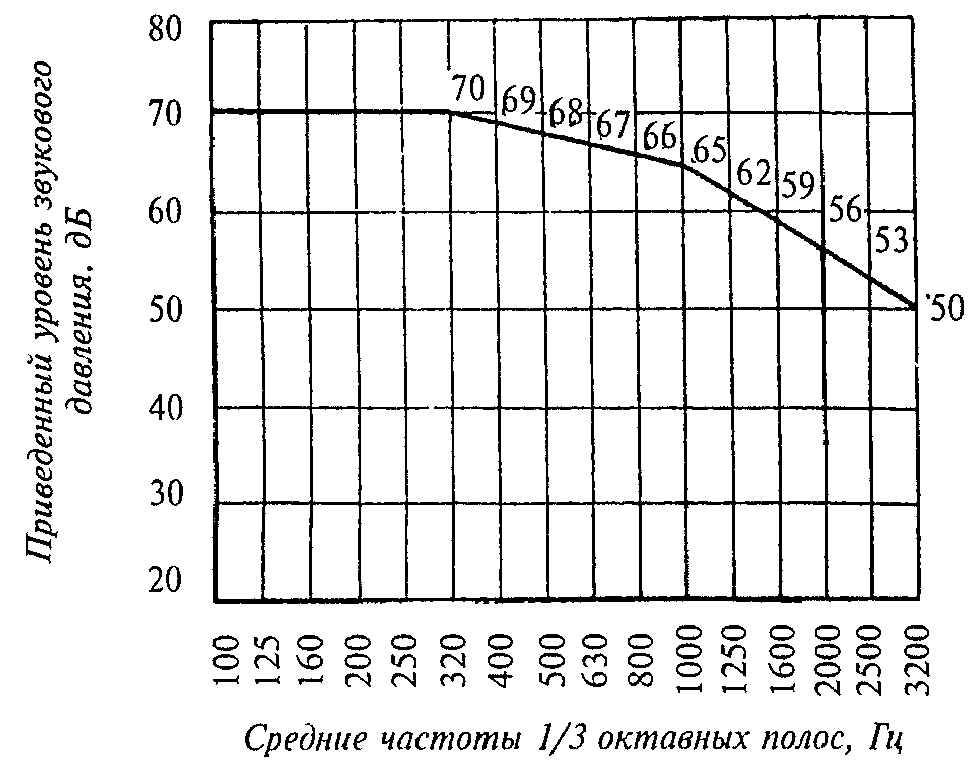

6.3. Индекс приведенного уровня ударного шума I_{\text{у}} , дБ, под перекрытием с известной (рассчитанной или измеренной) частотной характеристикой приведенного уровня ударного шума следует определять по формуле

где \Delta_{\text{у}} — поправка, определяемая путем сравнения частотной характеристики приведенного уровня ударного шума под перекрытием с нормативной частотной характеристикой приведенного уровня ударного шума (рис. 7) по методике, изложенной в Прил. 1.

6.4. Нормативные индексы изоляции воздушного шума ограждающими конструкциями I_{\text{в}} , дБ, и приведенного уровня ударного шума под перекрытием I_{\text{у}} , дБ, жилых и общественных зданий, а также вспомогательных зданий и помещений промышленных предприятий, следует принимать по табл. 7.

6.5. Нормируемыми параметрами звукоизоляции ограждающих конструкций производственных зданий, а также ограждающих конструкций, отделяющих защищаемые от шума помещения от помещений с источниками шума, нехарактерными для помещений, перечисленных в табл. 7 в других зданиях различного назначения, являются величины изоляции воздушного шума R_{\text{тр}} , дБ, в октавных полосах частот со среднегеометрическими частотами 63, 125, 250, 500, 1000, 2000, 4000 и 8000 Гц.

6.6. Требуемую изоляцию воздушного шума R_{\text{тр}.i} , дБ, ограждающей конструкцией в октавной полосе частот следует определять:

а) при проникновении шума из одного помещения в другое по формуле

где L_{\text{ш}} — октавный уровень звукового давления в не защищаемом от шума помещении, дБ, определяемый по формулам (3) или (6) с заменой L на L_{\text{ш}} ;

\text{В}_{\text{и}} — постоянная защищаемого от шума помещения, м2, определяемая в соответствии с п. 4.3 настоящих норм с заменой B на \text{В}_{\text{и}} ;

S_{i} — площадь ограждающей конструкции (или отдельного ее элемента), через которую проникает шум в защищаемое от шума помещение, м2;

L_{\text{доп}} — допустимый октавный уровень звукового давления, дБ, в защищаемом от шума помещении, определяемый согласно пп. 3.4 и 3.5 настоящих норм;

n — общее количество ограждающих конструкций или их элементов, через которые проникает шум;

б) при проникновении шума из помещений на прилегающую территорию (в атмосферу) по формуле

где L_{\text{доп}.\text{т}} — допустимый октавный уровень звукового давления, дБ, на прилегающей территории, определяемый согласно пп. 3.4 и 3.5 настоящих норм;

L_{\text{ш}} и n — то же, что в формуле (22);

S_{i} — площадь рассматриваемой ограждающей конструкции (или отдельного ее элемента), через которую проникает шум, м2;

r_{i} — расстояние от ограждающей конструкции или ее элемента до расчетной точки, м;

в) при проникновении шума с прилегающей территории в помещение по формуле

где L_{\text{нар}} — суммарный октавный уровень звукового давления, дБ, от всех источников шума в 2 м от рассматриваемой ограждающей конструкции, определяемый по табл. 5, причем L_{\text{нар}} от каждого отдельного источника шума следует определять по формуле (7), заменяя L на L_{\text{нар}} .

Остальные обозначения те же, что в формуле (22).

Расчет звукоизоляции ограждающих конструкций

6.7. Расчет звукоизоляции должен производиться при проектировании новых ограждающих конструкций. Окончательная оценка звукоизоляции ограждающих конструкций новых типовых проектов зданий должна даваться на основании натурных испытаний ограждающих конструкций экспериментальных зданий.

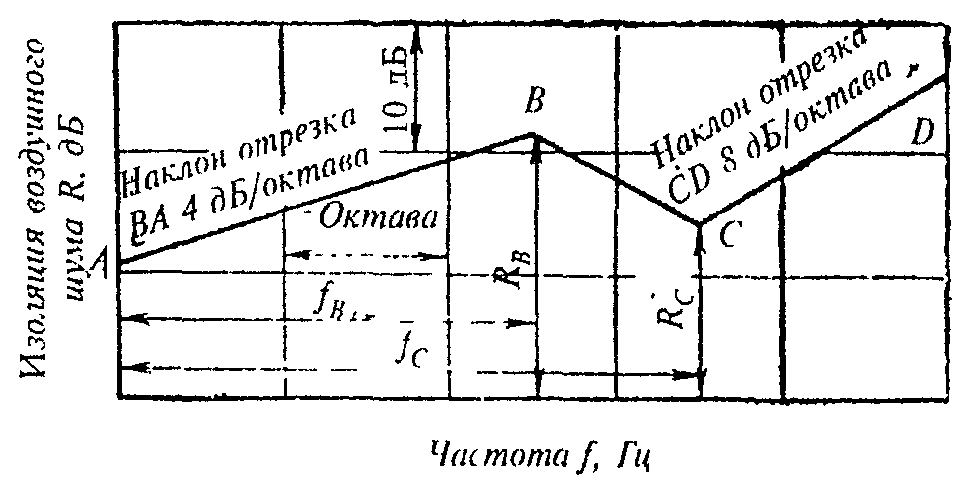

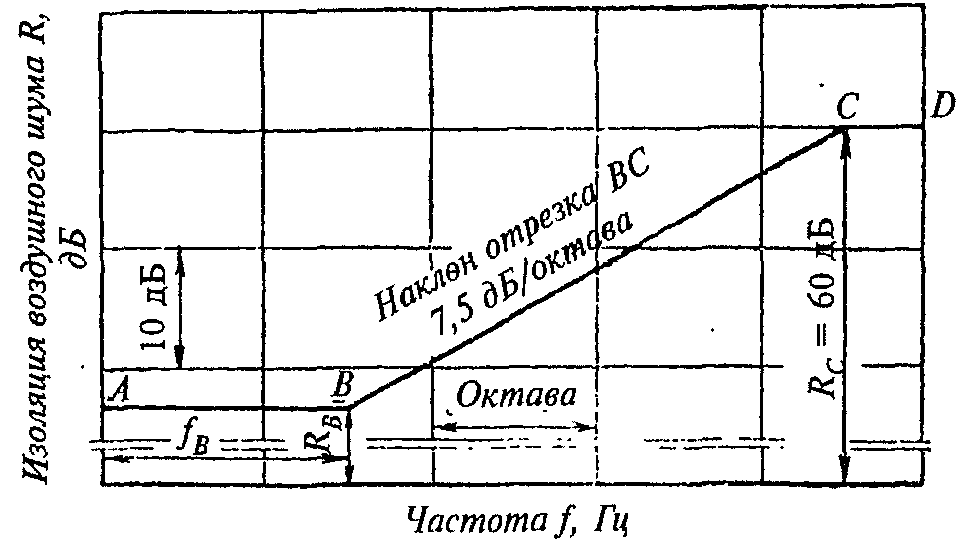

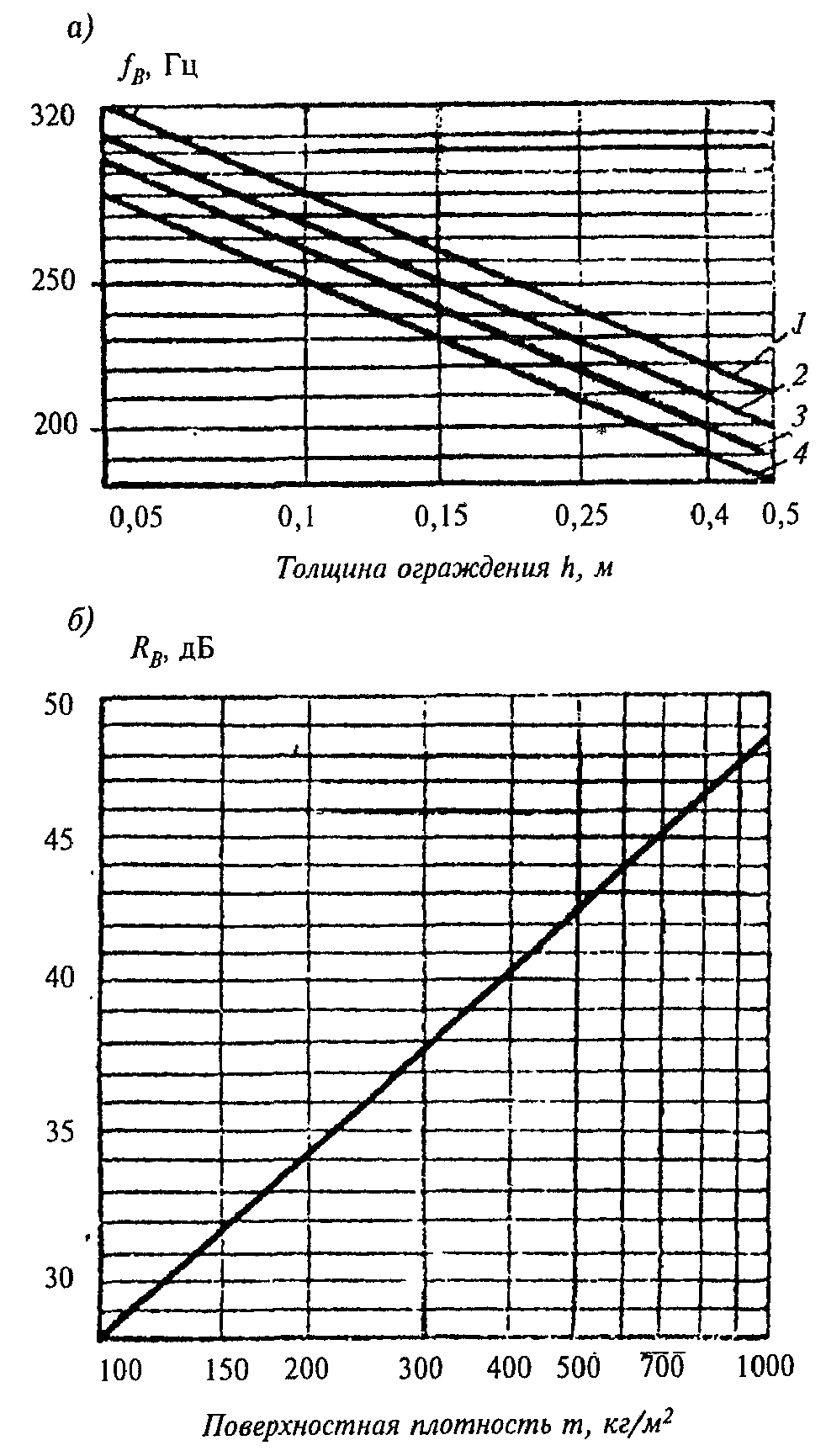

6.8. Частотную характеристику изоляции воздушного шума однослойной плоской ограждающей конструкцией поверхностной плотностью <*> от 100 до 1000 кг/м2 из бетона, железобетона, кирпича, керамических блоков и тому подобных материалов следует определять графическим способом, изображая ее в виде ломаной линии, аналогичной ломаной линии ABCD на рис. 8. Координаты точки В ( f_{\text{В}} и R_{\text{В}} ) частотной характеристики следует определять по графикам на рис. 9, f_{\text{В}} — в зависимости от толщины h, м, ограждающей конструкции (рис. 9, а) и R_{\text{В}} — в зависимости от поверхностной плотности m, кг/м2, ограждающей конструкции (рис. 9, б).

<*> Поверхностной плотностью условно названа масса 1 м2 ограждающей конструкции.

Примечание. Построение частотной характеристики изоляции воздушного шума производится следующим образом: из точки В влево проводится горизонтальный отрезок АВ, а от точки В вправо проводится отрезок ВС с наклоном 7,5 дБ на октаву до точки С с ординатой R_{C} = 60 дБ, из точки С вправо проводится горизонтальный отрезок CD.

6.9. Индекс изоляции воздушного шума I_{\text{в}} , дБ, ограждающей конструкцией следует определять на основании рассчитанной частотной характеристики изоляции воздушного шума в соответствии с п. 6.2 настоящих норм.

При ориентировочных расчетах индекс изоляции воздушного шума однослойными ограждающими конструкциями из материалов, указанных в п. 6.8 настоящих норм, допускается определять по формулам:

где m_{\text{э}} = Km — эквивалентная поверхностная плотность, кг/м2;

m — поверхностная плотность, кг/м2 (для ребристых плит принимается без учета ребер);

К — коэффициент:

для сплошной ограждающей конструкции плотностью более 1800 кг/м3 К = 1;

для ограждающих конструкций плотностью 1200 — 1300 кг/м3 из бетонов на гипсовом вяжущем К = 1,25;

для ограждающих конструкций из железобетона и бетона с круглыми пустотами плотностью более 1800 кг/м3 коэффициент К следует определять по формуле

где J — момент инерции сечения, м4;

b — ширина рассматриваемого сечения, м;

h_{\text{пр}} — приведенная толщина сечения, м;

для ограждающих конструкций из бетонов на пористых заполнителях и цементном вяжущем коэффициент К следует определять по формуле

где Е — модуль упругости материала, кгс/м2;

\rho — плотность материала, кг/м3.

6.10. Частотную характеристику изоляции воздушного шума, дБ, однослойной плоской тонкой ограждающей конструкцией из металла, стекла и тому подобных материалов следует определять графическим способом, изображая ее в виде ломаной линии, построенной аналогично ломаной линии ABCD на рис. 10.

Координаты точек В и С следует определять по табл. 8. Наклон отрезка ВА на графике следует принимать равным 5 дБ на каждую октаву для глухих однослойных ограждающих конструкций из органического и силикатного стекла и 4 дБ на каждую октаву для ограждающих конструкций из других материалов.

6.11. Частотную характеристику изоляции воздушного шума, дБ, цилиндрической стальной оболочкой при излучении шума внутри оболочки следует определять графическим способом в виде ломаной линии, аналогичной ломаной линии ABCD, указанной на рис. 11.

Координаты точек В и С следует определять по формулам:

где D — диаметр оболочки, мм;

h — толщина оболочки, мм.

6.12. Частотную характеристику изоляции воздушного шума стеной с плитами (сухой штукатуркой, древесноволокнистыми или древесностружечными плитами и т.п.) на относе с двух сторон в жилых и общественных зданиях следует определять путем прибавления к значениям частотной характеристики изоляции воздушного шума стеной, рассчитанной в соответствии с п. 6.8 настоящих норм, поправки \Delta R_{1} , определяемой по графику на рис. 12 в зависимости от величины m, рассчитанной по формуле

и величины \beta , рассчитанной по формуле

где m_{1} — поверхностная плотность несущей части перекрытия, кг/м2;

m_{4} — поверхностная плотность поперечной стены или перегородки, кг/м2;

c_{1} , c_{4} — скорости продольных волн соответственно в несущей части перекрытия и поперечной стене или перегородке, м/с, принимаемые по табл. 9;

h_{1} , h_{4} — толщины соответственно несущей части перекрытия и поперечной стены или перегородки, м.

При устройстве указанной плиты на относе с одной стороны стены величины \Delta R_{1} следует принимать равными 2/3 значений \Delta R_{1} , определяемых по рис. 12.

6.13. Частотную характеристику изоляции воздушного шума двойным глухим остеклением при одинаковой толщине стекол следует определять путем прибавления величины 5 + \Delta R_{2} к значениям частотной характеристики изоляции воздушного шума, построенной согласно п. 6.10 настоящих норм для одного стекла.

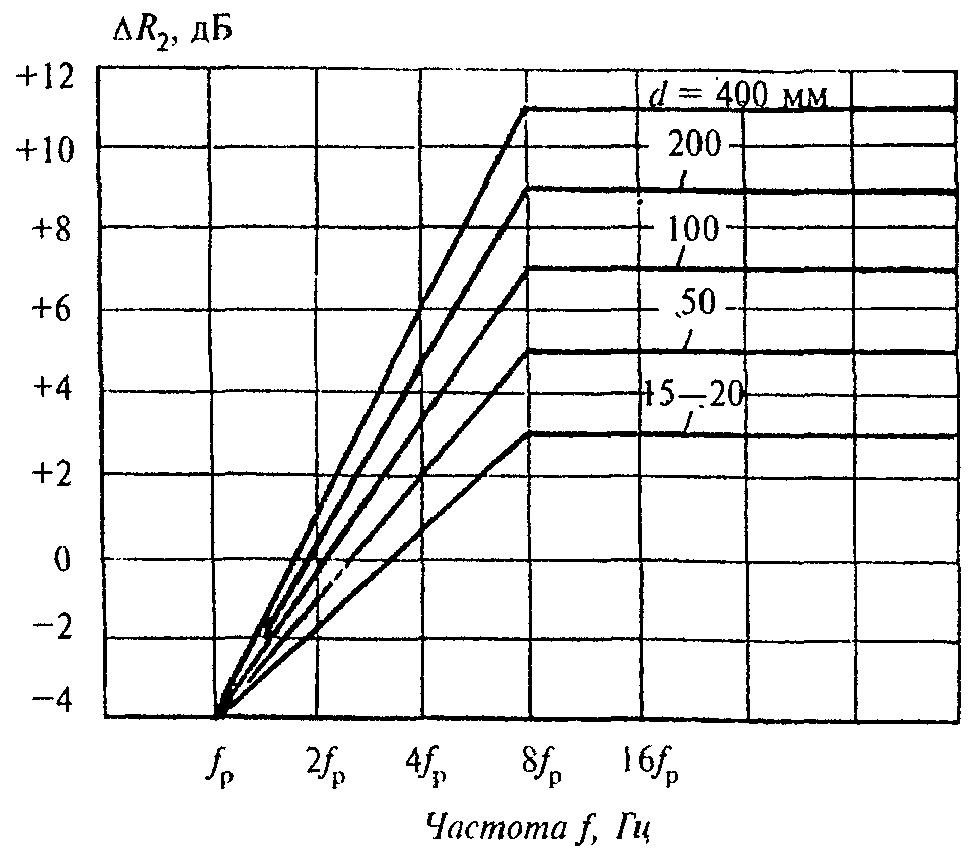

Величину \Delta R_{2} следует определять по графику на рис. 13 в зависимости от размера воздушного промежутка между стеклами и частоты резонанса f_{p} , Гц, определяемой по формуле

f_{p} = 60 \sqrt{\frac{m_{1} + m_{2}}{dm_{1}m_{2}}} , (35)

где m_{1} , m_{2} — поверхностные плотности стекол, кг/м2;

d — размер воздушного промежутка, м.

Частотную характеристику изоляции воздушного шума двойным глухим остеклением при разной толщине стекол (отношение толщины 0,4 — 0,8) следует определять путем прибавления величины \Delta R_{2} + \Delta R_{3} к значениям частотной характеристики изоляции воздушного шума, построенной аналогично указанной на рис. 14.

f_{\text{В}} = \frac{6000}{h_{1}} ; (36)

при этом R_{\text{В}} = R_{C} = 35 дБ,

где h_{1} и h_{2} — толщины стекол, мм ( h_{1} > h_{2} ).

Величину \Delta R_{2} следует определять по графику на рис. 13.

Величина \Delta R_{3} составляет 3 дБ при \frac{h_{2}}{h_{1}} = 0,4 - 0,5 и 4 дБ \frac{h_{2}}{h_{1}} = 0,6 - 0,8 .

6.14. Индекс изоляции воздушного шума I_{\text{в}} , дБ, междуэтажным перекрытием с звукоизоляционным слоем следует определять по табл. 10 в зависимости от величины индекса изоляции воздушного шума плитой перекрытия I_{\text{во}} , определенного в соответствии с пп. 6.8 и 6.9 настоящих норм (подставляя I_{\text{во}} вместо I_{\text{в}} ), и частоты резонанса f_{\text{рп}} , Гц, определяемой по формуле

где \text{Е}_{\text{д}} — динамический модуль упругости материала звукоизоляционного слоя, кгс/м2, принимаемый по табл. 11;

m_{1} — поверхностная плотность плиты перекрытия, кг/м2;

m_{2} — поверхностная плотность конструкций пола выше звукоизоляционного слоя (без звукоизоляционного слоя), кг/м2;

h_{3} — толщина звукоизоляционного слоя в обжатом состоянии, м, определяемая по формуле

где h_{0} — толщина звукоизоляционного слоя в необжатом состоянии, м;

\epsilon_{\text{д}} — относительное сжатие материала звукоизоляционного слоя под нагрузкой, принимаемое по табл. 11.

6.15. Индекс приведенного уровня ударного шума I_{\text{у}} , дБ, под междуэтажным перекрытием с полом на звукоизоляционном слое следует определять по табл. 12 в зависимости от величины индекса приведенного уровня ударного шума плиты перекрытия I_{\text{уо}} , определенной по табл. 13, и частоты колебаний пола, лежащего на звукоизоляционном слое, f_{0} , Гц, определяемой по формуле

где \text{Е}_{\text{д}} — динамический модуль упругости звукоизоляционного слоя, кгс/м2, принимаемый по табл. 11;

h_{3} — толщина звукоизоляционного слоя в обжатом состоянии, м, определяемая по формуле (39);

m_{2} — поверхностная плотность пола (без звукоизоляционного слоя), кг/м2.

6.16. Индекс изоляции воздушного шума I_{\text{в}} , дБ, междуэтажным перекрытием без звукоизоляционного слоя с полом из рулонных материалов следует определять в соответствии с пп. 6.8 и 6.9 настоящих норм, принимая при этом величину m равной поверхностной плотности плиты перекрытия (без рулонного пола).

Если в качестве покрытия чистого пола принят поливинилхлоридный линолеум на теплозвукоизоляционной подоснове (ГОСТ 18108-72), то рассчитанную величину индекса изоляции воздушного шума междуэтажным перекрытием следует уменьшать на 1 дБ.

6.17. Индекс приведенного уровня ударного шума I_{\text{у}} , дБ, под перекрытием без звукоизоляционного слоя с полом из рулонных материалов следует определять по формуле

где I_{\text{уо}} — индекс приведенного уровня ударного шума для плиты перекрытия, дБ, принимаемый по табл. 13; \Delta I_{\text{у}} — величина, дБ, принимаемая по табл. 14.

Проектирование ограждающих конструкций (стен, перегородок, перекрытий, дверей, ворот и окон)

6.18. При проектировании ограждающих конструкций, предназначенных для защиты от шума, следует принимать наиболее эффективные по изоляции воздушного шума конструкции — однослойные с пустотами или из бетонов на пористых заполнителях и ячеистых бетонов или однослойные конструкции с тонкой облицовкой толщиной не более 1,5 см (сухая штукатурка и другие подобные материалы) с воздушным промежутком не менее 4 см.

6.19 Полы должны применяться следующих конструкций:

а) с покрытием из штучного паркета, линолеума, релина и других подобных материалов по сплошному основанию с звукоизоляционным слоем или по засыпке, указанным в табл. 12;

б) с покрытием из рулонных материалов (в этом случае изоляция воздушного шума перекрытием должна обеспечиваться плитой перекрытия);

в) с покрытием из досок, древесно-стружечных плит, паркетных досок на лагах и с звукоизоляционным слоем (в виде ленточных прокладок).

6.20 При проектировании перекрытий с полом, уложенным по звукоизоляционному слою в виде ленточных или штучных (отдельных) прокладок, следует:

а) ширину ленточных или штучных прокладок принимать на 5 см больше ширины лаги;

б) площадь или длину прокладок принимать такой, чтобы напряжение в прокладке при эксплуатационной нагрузке не превышало 1000 кгс/м2.

6.21. При проектировании перекрытий с полом, уложенным по звукоизоляционному слою, следует предусматривать зазор шириной не менее 2 см между полом (стяжкой или плитой пола) и примыкающими стенами и перегородками, заполненный звукоизоляционным материалом.

Крепление плинтусов или галтелей следует предусматривать только к полу или только к стене (перегородке).

6.22. В двойных стенах жесткие связи между элементами должны предусматриваться по контуру ограждающей конструкции.

Размер воздушного промежутка между конструкциями следует принимать не менее 4 см.

Индекс изоляции воздушного шума двойной стеной или перегородкой, состоящей из одинаковых панелей, на 9 дБ выше индекса изоляции воздушного шума одной панелью этой стены.

6.23. Элементы ограждающих конструкций следует проектировать из материалов, не имеющих сквозных пор. Для элементов конструкции из материалов со сквозной пористостью следует предусматривать наружный слой из плотного бетона или раствора толщиной не менее 2 см.

6.24. Стыки между внутренними ограждающими конструкциями должны тщательно заделываться бетоном или раствором.

6.25. При проектировании скрытой электропроводки следует, как правило, применять прокладки, не требующие устройства сквозных отверстий в ограждающих конструкциях. При наличии сквозных отверстий для электропроводки следует предусматривать заглушки, плотно закрывающие эти отверстия.

6.26. Повышение изоляции воздушного шума дверьми и воротами может быть достигнуто увеличением поверхностной плотности полотна двери или ворот, плотной пригонкой полотна к коробке, а также за счет устранения щели между дверью или воротами и полом при помощи порога с уплотняющими прокладками или фартука из прорезиненной ткани или резины, а также применением уплотняющих прокладок в притворах дверей и ворот.

Необходимо предусматривать устройства, обеспечивающие плотный прижим двери или ворот к коробке и закрытие замочных скважин. Следует тщательно заделывать щели и неплотности между коробкой двери или ворот и примыкающим ограждением.

Допускается проектирование двойных дверей или ворот с тамбуром, стены в котором облицованы звукопоглощающим материалом.

6.27. Повышение изоляции воздушного шума окнами может быть достигнуто увеличением толщины стекол, увеличением толщины воздушного промежутка между стеклами, уплотнением притворов переплетов, закреплением стекол в переплетах с помощью упругих прокладок, применением запорных устройств, обеспечивающих плотное закрывание окон.

6.28. При проектировании ограждающих конструкций, пересекаемых трубопроводами, необходимо обеспечивать требуемую звукоизоляцию и предусматривать меры по предотвращению снижения звукоизоляции образуемыми щелями, отверстиями и неплотностями.

В стенах, перегородках и перекрытиях жилых, общественных и вспомогательных зданий в местах пересечения их трубопроводами необходимо предусматривать гильзы, а пространство между трубой и гильзой заполнять вязкоупругим материалом. В стенах, перегородках и перекрытиях производственных зданий следует предусматривать устройство проемов в местах пересечения конструкций коммуникациями площадью, в полтора — два раза большей площади сечения пересекающей ограждение коммуникации, с последующим заполнением пространства между ограждающей конструкцией и коммуникациями звукопоглощающим или вязкоупругим материалом, который следует закрывать с двух сторон крышками из дерева, металла и других материалов.

Если ограждающие конструкции пересекаются токопроводящими коммуникациями, то заполнение пространства между ограждающими конструкциями и коммуникациями должно предусматриваться электроизолирующим вязкоупругим материалом (кабельная масса и т.п.).

6.29. В конструкциях стен, перегородок и перекрытий следует предусматривать устройство проемов в местах пересечения конструкций несколькими коммуникациями, которые следует объединять в пакеты и коллекторы, а также заделку проемов одновременно с возведением этих ограждающих конструкций.

Присоединение трубопроводов к коллекторам следует предусматривать через гибкие вставки или виброизолирующие прокладки во фланцах.

6.30. При пересечении трубами двойных стен, перекрытий с раздельным полом или с раздельным потолком, трубы и другие коммуникации не должны создавать жесткой связи между элементами конструкции. Необходимо предусматривать отделение труб и других коммуникаций от конструкций раздельного пола, раздельного потолка, одного из элементов двойной стены прокладками из вязкоупругого материала.

Звукоизоляция ограждающих конструкций кабин наблюдения, дистанционного управления, укрытий, кожухов

6.31. Требуемую частотную характеристику изоляции воздушного шума R_{\text{к}.\text{тр}} , дБ, ограждающими конструкциями кабин наблюдения, дистанционного управления и укрытий следует определять по формуле (22).

Кабины и укрытия следует предусматривать герметичными и со звукопоглощающей облицовкой внутренних поверхностей ограждающих конструкций.

6.32. Кожухи должны полностью закрывать агрегаты, машины, оборудование (как это позволяет технологический процесс и условия эксплуатации оборудования). Кожухи следует проектировать съемными или разборными, со смотровыми окнами, открывающимися дверцами, а также проемами для ввода различных коммуникаций. Кожухи следует проектировать из листовых несгораемых или трудносгораемых материалов. На внутренних поверхностях стенок кожухов следует предусматривать облицовку из звукопоглощающего материала, а в случаях, когда происходит передача вибраций от механизма на кожух, следует предусматривать покрытие стенок кожуха вибродемпфирующим материалом. Толщина вибродемпфирующего покрытия должна предусматриваться в два — три раза большей толщины стенки кожуха. При устройстве кожуха к машине, для работы которой требуется циркуляция воздуха через машину, в кожухе необходимо предусматривать каналы для прохода воздуха с глушителями.

6.33. Требуемую частотную характеристику изоляции воздушного шума R_{\text{к}.\text{тр}} , дБ, стенками кожуха следует определять по формуле

где L — октавный уровень звукового давления в расчетной точке, дБ, определяемый в соответствии с разделом 4 настоящих норм;

L_{\text{доп}} — допустимый октавный уровень звукового давления в расчетной точке, дБ, определяемый в соответствии с пп. 3.4 и 3.5 настоящих норм;

\alpha_{\text{обл}} — реверберационный коэффициент звукопоглощения предусмотренной облицовки внутренних поверхностей кожуха, определяемый по табл. 1 Прил. 2.

6.34. Частотную характеристику изоляции воздушного шума, дБ, стенками кожуха допускается определять по методике, изложенной в п. 6.10 настоящих норм для плоских и в п. 6.11 настоящих норм — для цилиндрических стенок.

Если кожух имеет форму полуцилиндра, то вводимую в расчет величину диаметра следует увеличить в 1,5 раза.

В отверстиях в стенках кожуха должны предусматриваться щелевые глушители, обеспечивающие снижение шума не ниже требуемой изоляции воздушного шума стенками кожуха R_{\text{к}.\text{тр}} . Ширину щели в таких глушителях следует принимать 20 — 40 мм при двухсторонней и 10 — 20 мм при односторонней звукопоглощающей облицовке щели. Толщину звукопоглощающей облицовки щелевых глушителей следует принимать не менее 50 мм. Длину глушителей следует принимать 0,5 — 1 м.

Установку кожухов следует предусматривать на полу на резиновых прокладках; соприкосновения элементов кожуха с агрегатом или машиной не допускаются.

7. ЗВУКОПОГЛОЩАЮЩИЕ КОНСТРУКЦИИ И ЭКРАНЫ

Область применения

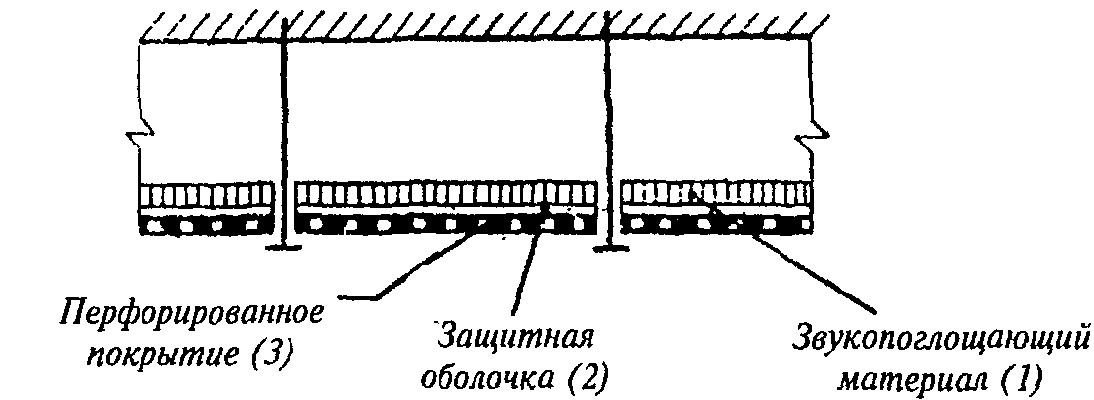

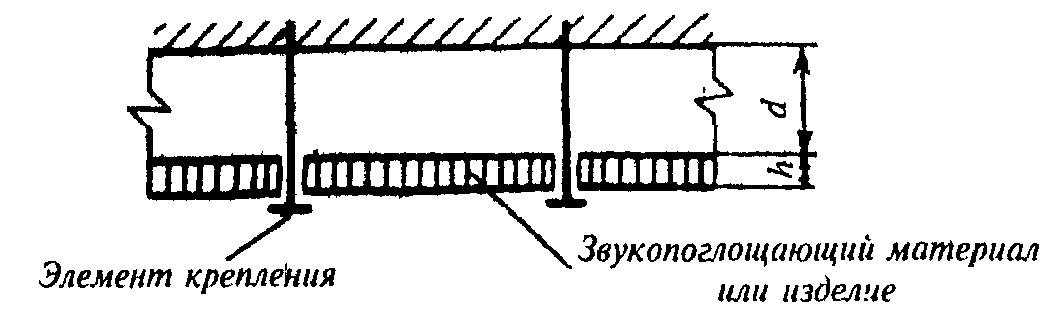

7.1. Звукопоглощающие конструкции (облицовки поверхностей ограждающих конструкций или штучные звукопоглотители) следует применять для снижения уровня звукового давления на рабочих местах и местах постоянного пребывания людей в производственных и общественных зданиях.

7.2. Звукопоглощающую облицовку следует размещать на потолке и стенах помещений. Площадь облицовки следует определять расчетом.

7.3. Штучные звукопоглотители следует применять, если полученная в результате расчета площадь облицовки недостаточна для достижения требуемого по расчету снижения уровня звукового давления, а также вместо облицовки потолка и над отдельными источниками шума.

7.4. Экраны, устанавливаемые между источником шума и защищаемым от шума местом, следует применять для снижения уровней звукового давления на рабочих местах в производственных и общественных зданиях и местах постоянного пребывания людей, а также в селитебной зоне городов и других поселений.

Примечание. В селитебной зоне городов и других поселений экраны следует применять в соответствии с указаниями раздела 10 настоящих норм.

Звукопоглощающие конструкции

7.5. Звукопоглощающие конструкции следует применять, когда требуемое снижение уровня звукового давления \Delta L_{\text{тр}} , дБ, определенное в соответствии с п. 5.2 настоящих норм, в расчетных точках в отраженном звуковом поле превышает 3 дБ не менее чем в трех октавных полосах или превышает 5 дБ хотя бы в одной из октавных полос. В расчетных точках, выбранных на рабочих местах, требуемое снижение уровня звукового давления \Delta L_{\text{тр}} в этих же случаях должно превышать соответственно не менее 1 или 3 дБ.

При этом необходимое снижение уровня звукового давления может быть обеспечено только применением звукопоглощающих конструкций, если в расчетных точках в отраженном звуковом поле \Delta L_{\text{тр}} не превышает 10 — 12 дБ, а в расчетных точках на рабочих местах — 4 - 5 дБ.

7.6. Если полученные в результате расчета значения \Delta L_{\text{тр}} , дБ, окажутся выше указанных в п. 7.5 настоящих норм, то для снижения уровня звукового давления помимо звукопоглощающих конструкций необходимо предусматривать применение дополнительных средств защиты от шума, например экранов.

7.7. Величину максимального снижения уровня звукового давления \Delta L , дБ, в каждой октавной полосе при применении звукопоглощающих конструкций в расчетной точке, расположенной в зоне отраженного звука, следует определять по формуле

где В — постоянная помещения, м2, определяемая в соответствии с п. 4.3 настоящих норм;

\text{В}_{1} — постоянная помещения, м2, после установки в нем звукопоглощающих конструкций, определяемая согласно требованиям п. 7.8 настоящих норм;

\psi и \psi_{1} — коэффициенты, определяемые по графику на рис. 3, соответственно до и после устройства звукопоглощающих конструкций.

7.8 Постоянную помещения \text{В}_{1} , м2, следует определять по формуле

где A_{1} — величина звукопоглощения ограждающих конструкций помещения, м2, на которых нет звукопоглощающей облицовки, определяемая по формуле

\alpha — средний коэффициент звукопоглощения помещения до устройства звукопоглощающей облицовки, определяемый по формуле

S_{\text{огр}} — общая площадь ограждающих конструкций помещения, м2;

S_{\text{обл}} — площадь звукопоглощающей облицовки, м2;

\Delta\text{А} — величина звукопоглощающей облицовки звукопоглощающими конструкциями, определяемая по формуле

\alpha_{\text{обл}} — реверберационный коэффициент звукопоглощения выбранной конструкции облицовки в октавной полосе частот, определяемый по Прил. 2;

\text{А}_{\text{шт}} — величина звукопоглощения штучного звукопоглотителя, м2, определяемая по Прил. 2;

n_{\text{шт}} — количество штучных звукопоглотителей;

\alpha_{1} — средний коэффициент звукопоглощения помещения со звукопоглощающими конструкциями, определяемый по формуле

Обозначения величин те же, что и в формулах (45) и (47).

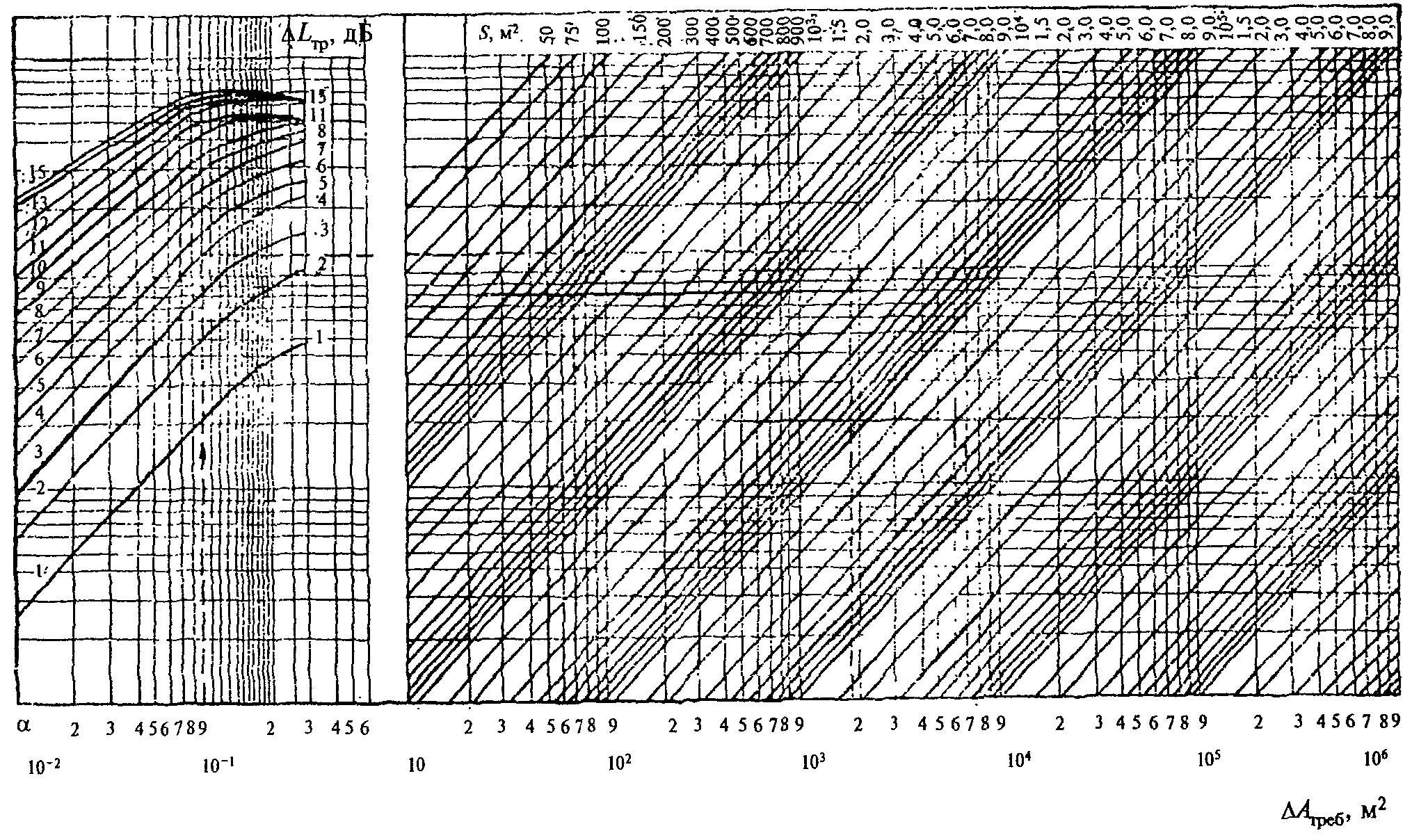

7.9 Площадь звукопоглощающей облицовки S_{\text{обл}} , м2, следует определять по формуле

где \Delta A_{\text{тр}} — величина требуемого звукопоглощения, обеспечивающая заданное снижение уровня звукового давления и определяемая по номограмме на рис. 15 [среднему коэффициенту звукопоглощения \alpha (формула 46), величине требуемого снижения уровня звукового давления \Delta L_{\text{тр}} , дБ, и общей площади S_{\text{огр}} , м2, ограждающих конструкций помещения].

Если в результате расчета площадь звукопоглощающей облицовки S_{\text{обл}} окажется больше площади, возможной для облицовки в данном помещении, то S_{\text{обл}} следует принять максимально возможной, а дополнительное звукопоглощение следует обеспечить применением штучных звукопоглотителей, количество n_{\text{шт}} которых для каждой октавной полосы следует определять по формуле

Примечание. Количество штучных звукопоглотителей n_{\text{шт}} в проекте следует принимать наибольшим из значений, полученных расчетом для всех октавных полос.

7.10. Количество штучных звукопоглотителей n_{\text{шт}} в случае их применения вместо звукопоглощающей облицовки потолка и стен следует определять по формуле

Обозначения те же, что и в формуле (50).

7.11. Штучные звукопоглотители следует размещать в объеме помещения на расстояниях друг от друга и от ограждающих конструкций помещения, указанных в табл. 2 Прил. 2.

Экраны

7.12. Экраны следует применять для снижения уровня звукового давления на рабочих местах и в местах постоянного пребывания людей от источников шума, создающих уровни звукового давления L, дБ, в расчетных точках, превышающие допустимые L_{\text{доп}} , дБ, не менее чем на 10 дБ и не более чем на 20 дБ.

Экраны следует применять только в сочетании со звукопоглощающей облицовкой помещения.

7.13. Экраны следует изготовлять из сплошных твердых листов или щитов, облицованных звукопоглощающим материалом поверхности, обращенной к источнику шума. В качестве звукопоглощающего материала следует применять материалы, указанные в табл. 1 Прил. 2. Толщина слоя звукопоглощающего материала должна составлять не менее 50 — 60 мм.

7.14. Величину снижения уровня звукового давления \Delta L , дБ, в расчетной точке при установке экранов следует определять в каждой октавной полосе по формуле

где L_{0} — октавный уровень звукового давления, дБ, в расчетной точке от источника шума, для которого предусматривается установка экрана, определяемый по формуле (2) с заменой в ней L_{\text{Р}} на L_{\text{Р}0} ;

L_{\text{Р}0} — октавный уровень звуковой мощности источника шума, дБ, для которого предусматривается установка экрана;

L_{\text{Р}i} — октавный уровень звуковой мощности, дБ, каждого из источников шума в помещении;

В — постоянная помещения, м2, определяемая в соответствии с п. 4.3 настоящих норм;

\text{В}_{2} — постоянная помещения, м2, после устройства в нем звукопоглощающих конструкций и экранов, определяемая в соответствии с п. 7.15 настоящих норм;

\Delta L_{\text{экр}} — снижение экраном октавного уровня звукового давления, дБ, в расчетной точке за экраном, определяемое в соответствии с п. 7.17 настоящих норм;

\psi и \psi_{2} — коэффициенты соответственно до и после устройства звукопоглощающих конструкций и экранов, определяемые по графику на рис. 3;

n — общее количество источников шума в помещении.

7.15 Постоянную помещения \text{В}_{2} , м2, следует определять по формуле

где \Delta\text{А}_{\text{экр}} — величина дополнительного звукопоглощения экраном, м2, определяемая по формуле

S_{k\text{экр}} — площадь k-го экрана, м2 (при двухсторонней облицовке экрана ее следует увеличивать в 1,5 раза);

m — общее количество экранов, установленных в помещении;

\alpha_{2} — средний коэффициент звукопоглощения помещения, определяемый по формуле

\text{А}_{1} , \Delta\text{А} , \alpha_{\text{обл}} и S_{\text{огр}} — то же, что в формулах (45) и (47).

7.16. Размеры экрана — высоту Н и ширину l, расстояние от источника шума до экрана r_{1} и от экрана до расчетной точки r_{2} , м, следует принимать в соответствии с рис. 16 и табл. 15 и 16.

Таблица 16

1 — l/b = 1,75

2 — l/b = 4,5 при H/a = 2,5;

3 — l/b = 2

4 — l/b = 5 при H/a = 5

Линейные размеры экрана должны быть не менее чем в три раза больше линейных размеров источников шума.

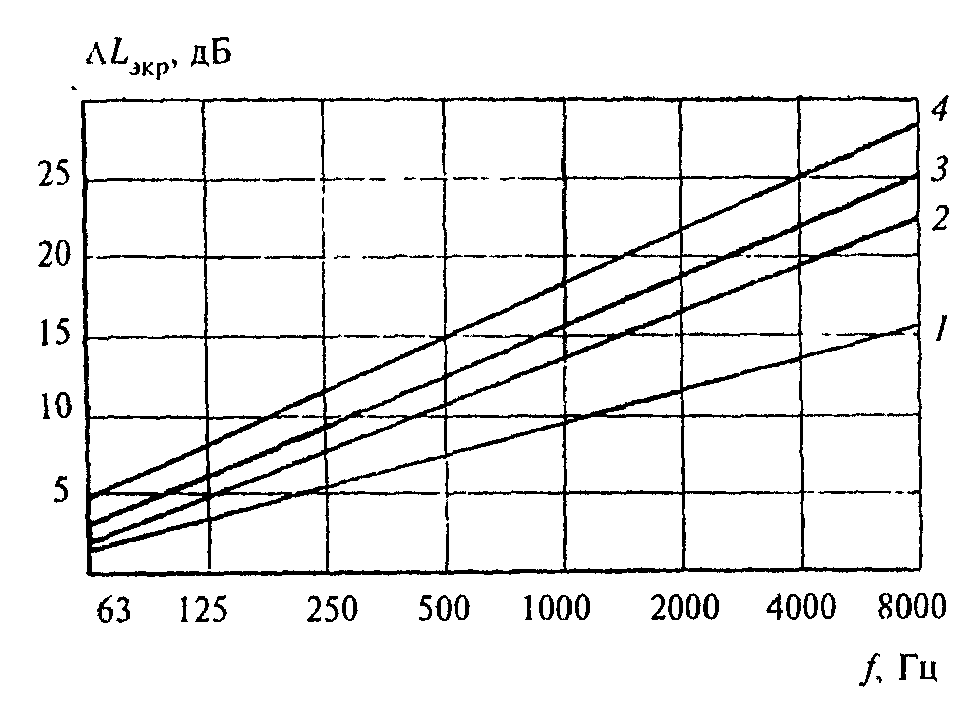

7.17. Величину снижения экраном октавного уровня звукового давления \Delta L_{\text{экр}} , дБ, следует определять при r_{1} = 0,5 м для экрана типа «а» по табл. 15, а для экрана типа «б» — по табл. 16 в зависимости от типоразмеров экрана и взаимного размещения источника шума, экрана и расчетной точки (рис. 16).

Величины \Delta L_{\text{экр}} , дБ, для каждой октавной полосы допускается определять также и по графику на рис. 17. При этом для экрана П-образной формы (тип «б») следует принимать приведенную ширину экрана l_{\text{прив}} = l_{1} + 2l_{2} , м, вместо l экрана типа «а», полагая l = l_{\text{прив}} .

8. СИСТЕМЫ ВЕНТИЛЯЦИИ, КОНДИЦИОНИРОВАНИЯ ВОЗДУХА И ВОЗДУШНОГО ОТОПЛЕНИЯ

Источники шума и их шумовые характеристики

8.1. Источниками шума систем вентиляции, кондиционирования воздуха и воздушного отопления являются вентиляторы, холодильные машины в местных кондиционерах, электродвигатели, воздухорегулирующие устройства (дросселирующие устройства, клапаны, заслонки, направляющие лопатки), воздухораспределительные устройства (приточные и вытяжные решетки, плафоны, анемостаты, доводчики), элементы сети воздуховодов (повороты, изменение поперечного сечения, разветвления).

8.2. Шумовые характеристики вентиляторов определяются по ГОСТ 12.2.028-84, а электродвигателей — по ГОСТ 11929-87 и должны быть указаны в паспорте или каталоге. При отсутствии шумовых характеристик вентиляторов их следует определять, руководствуясь указаниями настоящего раздела норм.

Шумовые характеристики воздухорегулирующих и воздухораспределительных устройств должны быть указаны в паспортах или каталогах вентиляционного оборудования, а при их отсутствии должны определяться опытным путем.

8.3. При расчете шумовой характеристики (октавных уровней звуковой мощности) вентилятора необходимо предварительно определить общий уровень звуковой мощности вентилятора L_{\text{Р общ}} , дБ, относительно 10^{- 12} Вт, отдельно для всасывания и нагнетания по формуле

где L^{~} — критерий шумности, дБ, величину которого следует принимать по табл. 17;

H — полное давление, создаваемое вентилятором, кгс/м2;

Q — объемный расход воздуха вентилятора, м3/с;

\delta — поправка на режим работы вентилятора, дБ.

Примечания. 1. При работе вентилятора в режиме максимума коэффициента полезного действия (КПД) или с отклонением от него не более чем на 10% значение величины \delta равно нулю. При отклонении режима работы вентилятора от режима максимума КПД не более чем на 20% значение величины \delta следует принимать равным +2 дБ, при отклонении более чем на 20% — равным +4 дБ.

2. Полученная по формуле (56) величина L_{\text{Р общ}} характеризует звуковую мощность, излучаемую открытым патрубком всасывания или открытым патрубком нагнетания вентилятора (в атмосферу или в помещение) при условии плавного подвода воздуха к патрубку всасывания. Условия плавного подвода воздуха к патрубку всасывания обеспечиваются, когда при входе вентилятора имеется плавный коллектор или когда прямой участок воздуховода на стороне всасывания вентилятора имеет длину l, м, определяемую соотношением

где D_{\text{гидр}} = 4F/\text{П}_{1} гидравлический диаметр прямого участка воздуховода, м;

F — площадь воздуховода, м2;

\text{П}_{1} — периметр воздуховода, м.

3. При неплавном подводе воздуха к патрубку всасывания вентилятора или при установке дросселя на прямом участке воздуховода к патрубку всасывания к величинам L_{\text{Р общ}} , определенным по формуле (56), следует добавлять для осевых вентиляторов 8 дБ и центробежных вентиляторов 4 дБ.

4. Значения величин H и Q вентиляторов следует принимать по разделу «Отопление, вентиляция и кондиционирование воздуха» проекта предприятия, здания и сооружения.

8.4. Октавные уровни звуковой мощности вентилятора L_{\text{Р}} , дБ, излучаемой через патрубок всасывания или патрубок нагнетания вентилятора в воздуховод, следует определять по формуле

где L_{\text{Р общ}} — общий уровень звуковой мощности вентилятора, дБ, определяемый по формуле (56);

\Delta L_{1} — поправка, дБ, принимаемая по табл. 18;

\Delta L_{2} — поправка, дБ, определяемая по табл. 19.

Если воздуховод не присоединяется к вентилятору, то \Delta L_{2} = 0 .

8.5. Общий уровень звуковой мощности механического шума вентилятора L_{\text{Р мех}.\text{общ}} , дБ, в помещении, где он установлен, следует определять по формуле

где u — окружная скорость рабочего колеса вентилятора, м/с;

D — диаметр рабочего колеса вентилятора, м.

8.6. Октавные уровни звуковой мощности шума вентилятора в помещении, где он установлен, L_{\text{Р вв}} , дБ, следует определять по формуле

где L_{\text{Р вв общ}} — общий уровень звуковой мощности шума вентилятора в помещении, где он установлен, дБ, определяемый в соответствии с п. 8.5;

\Delta L_{1} — поправка, дБ, принимаемая по табл. 18.

8.7. Если в помещении одновременно работает несколько вентиляторов, то для каждой октавной полосы необходимо определить суммарный уровень звуковой мощности всех вентиляторов L_{\text{Р вв сум}} , дБ, путем сложения по табл. 5 уровней звуковой мощности отдельных вентиляторов.

8.8. Октавные уровни звуковой мощности L_{\text{Р}} , дБ, местных кондиционеров и других вентиляционных установок с осевыми вентиляторами (без сетей воздуховодов, глушителей и холодильных машин) в помещении, где они установлены, следует определять по формуле (57), добавляя к полученным значениям 3 дБ. Октавные уровни звуковой мощности местных кондиционеров с центробежными вентиляторами в помещении, где они установлены, следует определять по формуле (57) — для всасывания и нагнетания отдельно, и значения полученных уровней суммировать по табл. 5.

8.9. Расчетные точки в помещении при определении уровней звукового давления, создаваемого источниками шума, следует выбирать на рабочих местах, ближайших к источникам шума, и в зоне отраженного звукового поля.

8.10. Октавные уровни звукового давления L, дБ, в расчетных точках, если в помещение поступает шум от нескольких источников, следует определять для каждого источника шума в отдельности:

от источников, излучающих шум внутрь воздуховодов (воздухорегулирующих устройств, вентиляторов, элементов сети воздуховодов) и далее в помещение, защищаемое от шума:

а) через одно воздухораспределительное устройство (решетку) по формуле

б) через несколько воздухораспределительных устройств (решеток) по формуле

от источников, излучающих шум в помещении: вентиляторов, установленных открыто в помещении, местных кондиционеров и их холодильных машин по формулам (1) — (3), а от воздухораспределительных устройств (решеток) одной вентиляционной системы, или системы кондиционирования воздуха, или воздушного отопления по формуле

где L_{\text{Р}} — октавный уровень звуковой мощности одного источника шума (решетки), дБ, определяемый в соответствии с пп. 8.2 - 8.4 и 8.8 настоящих норм;

\Delta L_{\text{Р сети}} — суммарное снижение октавного уровня звуковой мощности, дБ, в элементах сети воздуховодов по пути распространения шума до выхода в помещение, определяемое по формуле (65);

Ф, \text{Ф}_{i} — фактор направленности при излучении шума, безразмерный, определяемый: для воздухораспределительных устройств (решеток) по графику на рис. 18, в остальных случаях — по опытным данным;

m — количество воздухораспределительных устройств (решеток), ближайших к расчетной точке, от одной системы вентиляции, кондиционирования воздуха или воздушного отопления;

n — общее количество воздухораспределительных устройств (решеток);

\chi — то же, что в формуле (1);

\chi_{i} — то же, что в формуле (1) соответственно для i-го воздухораспределительного устройства (решетки), заменяя r на r_{i} ; r_{i} — расстояние, м, от расчетной точки до центра воздухораспределительного устройства (решетки) из числа ближайших к расчетной точке;

S — то же, что в формуле (1);

S_{i} — то же, что в формуле (1) для i-го воздухораспределительного устройства (решетки);

\psi и В — то же, что в формуле (1).

Примечание. В число ближайших к расчетной точке следует включать воздухораспределительные устройства (решетки), расположенные на расстоянии r_{i} \leq 5r_{0} ( r_{0} — минимальное из указанных расстояний).

8.11. Октавные уровни звукового давления шума L, дБ, прошедшего в защищаемое от шума помещение через все воздухораспределительные устройства (приточные или вытяжные решетки) одной системы вентиляции, кондиционирования воздуха или воздушного отопления, если расчетные точки выбраны в отраженном звуковом поле, следует определять для каждой системы в отдельности по формуле

Обозначения те же, что и в формуле (60).

8.12. Октавные уровни звукового давления L, дБ, если шум проникает в защищаемое от шума помещение через стенки канала (воздуховода), следует определять по формуле

где \Delta L_{\text{Р сум}} — суммарное снижение октавного уровня звуковой мощности, дБ, в элементах сети воздуховодов (включая глушитель) по пути распространения шума от источника до начального сечения участка канала (воздуховода), определяемое в соответствии с пп. 8.16 и 8.24 настоящих норм;

R_{\text{кан}} — значение изоляции воздушного шума стенками канала (воздуховода), дБ, определяемое в соответствии с разделом 6 настоящих норм;

S_{0} — площадь поперечного сечения канала (воздуховода), м2;

S_{\text{кан}} — площадь наружной поверхности канала (воздуховода), м2, в пределах помещения, через которую излучается шум.

Остальные обозначения те же, что и в формуле (60).

Определение требуемого снижения шума

8.13. Требуемое снижение октавных уровней звукового давления \Delta L_{\text{тр}} , дБ, в расчетной точке в помещении следует определять в соответствии с пп. 5.2 или 5.3 настоящих норм.

8.14. Требуемое снижение октавных уровней звукового давления L_{\text{тр}} , дБ, в расчетной точке защищаемого от шума помещения, в котором расположены воздухораспределительные устройства (решетки) каналов (воздуховодов), идущих из не защищаемого от шума помещения, следует определять по формуле

где L — октавный уровень звукового давления в не защищаемом от шума помещении, дБ, определяемый по формуле (6);

S_{\text{р}} — площадь воздухораспределительного устройства (решетки или решеток), через которое шум проникает в воздуховод из не защищаемого от шума помещения, м2;

\Delta L_{\text{Р сети}} — суммарное снижение уровней звуковой мощности на участке вентиляционной сети между рассматриваемыми помещениями, дБ, определяемое по формуле (65);

B — постоянная защищаемого от шума помещения в октавной полосе частот, м2, определяемая в соответствии с п. 4.3 настоящих норм;

\psi_{\text{и}} — то же, что в формуле (1) для защищаемого от шума помещения;

L_{\text{доп}} — допустимый октавный уровень звукового давления, дБ, в расчетной точке, определяемый в соответствии с пп. 3.4 и 3.5 настоящих норм.

8.15. Снижение октавных уровней звуковой мощности шума L_{\text{Р сети}} , создаваемого элементами сети воздуховодов, воздухорегулирующими и воздухораспределительными устройствами, следует обеспечивать путем снижения скорости движения воздуха в воздуховодах и определять по расчету из условия, чтобы суммарные октавные уровни звукового давления в расчетных точках, определяемые по пп. 4.10, 8.10 и 8.11 настоящих норм, не превышали допустимых L_{\text{доп}} , дБ.

При этом скорости выпуска воздуха в помещения и удаления из помещений воздухораспределительными устройствами (решетками) систем вентиляции, кондиционирования воздуха и воздушного отопления следует принимать в соответствии со СНиП 2.04.05-91*.

Снижение уровней звуковой мощности по пути распространения шума

8.16. Суммарное снижение уровней звуковой мощности \Delta L_{\text{Р сети}} , дБ, по пути распространения шума следует определять последовательно для каждого элемента сети воздуховодов и затем суммировать по формуле

где \Delta L_{\text{Р}i} — снижение октавных уровней звуковой мощности в отдельных элементах воздуховодов, дБ, определяемое по пп. 8.17 - 8.22 настоящих норм;

n_{\text{с}} — число элементов сети воздуховодов, в которых учитывается снижение уровней звуковой мощности.

8.17. Снижение октавных уровней звуковой мощности \Delta L_{\text{Р}} , дБ, на 1 м длины в прямых участках металлических воздуховодов прямоугольного и круглого сечений следует принимать по табл. 20.

8.18. Снижение октавных уровней звуковой мощности \Delta L_{\text{Р}} , дБ, на прямых участках кирпичных и бетонных каналов при расчетах не учитывается.

8.19. Снижение октавных уровней звуковой мощности \Delta L_{\text{Р}} , дБ, в поворотах воздуховодов следует определить по табл. 21. При угле поворота менее или равном 45° снижение октавных уровней звуковой мощности не учитывается.

8.20. Снижение октавных уровней звуковой мощности \Delta L_{\text{Р}} , дБ, при изменении поперечного сечения воздуховода следует в зависимости от частоты и размеров поперечного сечения воздуховодов определять:

а) при размерах поперечного сечения воздуховода, мм, меньших указанных в табл. 23, по формуле

где m_{\text{п}} — соотношение площадей поперечных сечений воздуховода, равное:

F и F_{2} — площади поперечного сечения воздуховода до и после изменения сечения, м2;

б) при размерах поперечного сечения воздуховода, мм, больших указанных в табл. 23, по формулам:

При плавном переходе воздуховода от одного сечения к другому снижение октавных уровней звуковой мощности не учитывается.

8.21. Снижение октавных уровней звуковой мощности \Delta L_{\text{Р}} , дБ, в разветвлении воздуховода следует определять по формуле

где m_{\text{п}} — отношение площадей поперечных сечений воздуховодов, равное:

F — площадь поперечного сечения воздуховода перед разветвлением, м2;

F_{\text{отв }i} — площадь поперечного сечения воздуховода отдельного ответвления, м2;

\Sigma F_{\text{отв }i} — суммарная площадь поперечных сечений воздуховодов всех ответвлений, м2.

Примечание. Если воздуховод отдельного ответвления в разветвлении повернут на 90°, то к величине \Delta L_{\text{Р}} , дБ, полученной по формуле (70), следует добавлять величины снижения октавных уровней звуковой мощности, определяемых по табл. 21 или 22.

8.22. Снижение октавных уровней звуковой мощности \Delta L_{\text{Р}} , дБ, в результате отражения звука от открытого конца воздуховода или решетки следует определять по табл. 24.

Проектирование глушителей

8.23. В системах вентиляции, кондиционирования воздуха и воздушного отопления следует применять трубчатые, пластинчатые и камерные глушители (рис. 19) со звукопоглощающим материалом, а также облицовку воздуховодов и поворотов изнутри звукопоглощающими материалами.

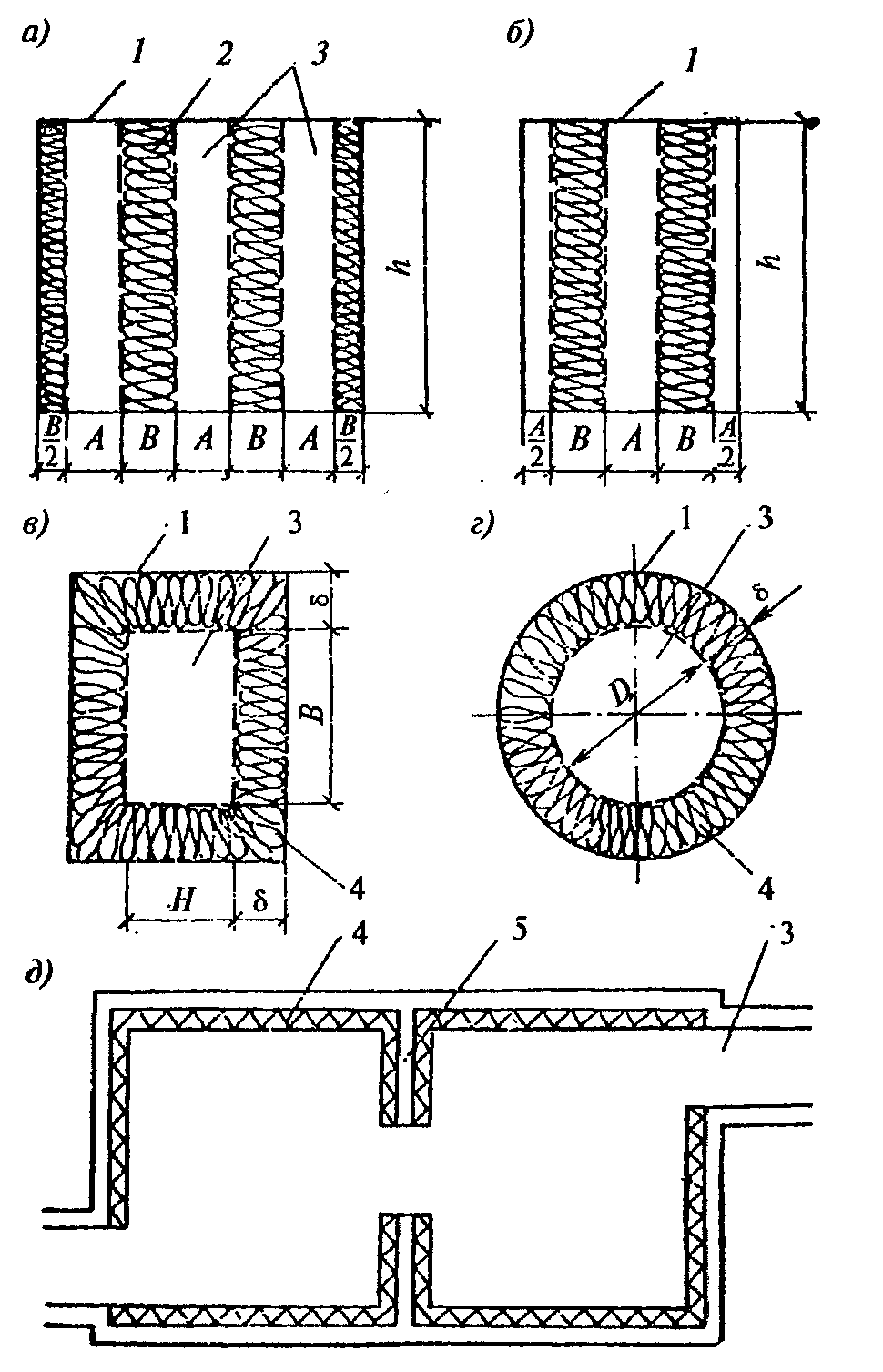

Конструкции глушителей следует выбирать в зависимости от размеров воздуховода, допускаемой скорости воздушного потока и требуемого снижения октавных уровней звукового давления.

8.24. Трубчатые глушители следует применять при размерах воздуховодов до 500 х 500 мм. При больших размерах воздуховодов следует применять пластинчатые или камерные глушители.

Примечание. При наличии соответствующего обоснования допустимо применение глушителей других типов. Сотовые глушители применять в системах вентиляции, кондиционирования воздуха и воздушного отопления не допускается.

8.25. Пластинчатые глушители следует проектировать из звукопоглощающих пластин, устанавливаемых параллельно на некотором расстоянии друг от друга в общем кожухе.

Толщину звукопоглощающих пластин для глушителей следует принимать по табл. 25.

8.26. Снижение октавных уровней звуковой мощности \Delta L , дБ, в воздуховодах и поворотах, облицованных изнутри звукопоглощающим материалом, и в глушителях следует определять по опытным данным.

8.27. Снижение октавных уровней звукового давления \Delta L , дБ, в воздухозаборных устройствах (типа камер) со звукопоглощающей облицовкой следует определять по формуле

где A_{i} = \alpha_{i}S_{i} — полное звукопоглощение отдельной камеры, м2 (звукопоглощение пола не учитывается);

S_{i} и \alpha_{i} — соответственно площади и реверберационные коэффициенты звукопоглощения облицовки внутренних поверхностей камеры (значения \alpha_{i} для облицовок следует определять по данным Прил. 2);

S_{i\text{вых}} — площадь свободного сечения выходного канала из отдельной камеры («вход» и «выход» из камеры определяются по направлению распространения звука), м2;

n_{\text{к}} — общее количество камер.

Примечание. Снижение уровней звукового давления \Delta L_{\text{Р}} , дБ, в сетчатых воздушных фильтрах и калориферах в расчетах не учитывается.

8.28 Необходимое свободное сечение глушителя S_{\text{св}} , м2, следует определять по формуле

где Q — объемный расход воздуха через глушитель, м3/с;

v_{\text{доп}} — допустимая скорость движения воздуха в глушителе, м/с, принимаемая в зависимости от располагаемых потерь давления и уровня шумообразования в глушителе.

Для жилых и общественных зданий, вспомогательных зданий и помещений предприятий допускается принимать скорости движения воздуха в глушителях по табл. 26, если длина участка воздуховода до помещения равна не менее 5 — 8 м.

8.29. При проектировании вентиляции, кондиционирования воздуха и воздушного отопления следует предусматривать установку центрального глушителя и размещать его возможно ближе к вентилятору в начале вентиляционной сети.

Для глушения шума, образующегося в воздуховодах при движении потока воздуха, а также шума, проникающего в воздуховоды извне от других источников шума, на ответвлениях воздуховода следует предусматривать дополнительно установку глушителей шума по расчету.

8.30. В помещениях для вентиляционного оборудования следует наружный кожух глушителя и воздуховод после него, находящийся в пределах помещения для вентиляционного оборудования, звукоизолировать снаружи, чтобы октавные значения изоляции воздушного шума стенками глушителя и воздуховода были не меньше требуемой величины R_{\text{тр}} , дБ, определяемой по формуле

где L — октавный уровень звукового давления в помещении для вентиляционного оборудования, дБ, определяемый по формуле (6) и в соответствии с пп. 8.5 - 8.7 настоящих норм;

S_{\text{кан}} — площадь поверхности глушителя и воздуховода в пределах помещения для вентиляционного оборудования, м2;

L_{\text{Р}} — октавные уровни звуковой мощности, излучаемой вентилятором в воздуховод, дБ, определяемые по формуле (57);

L_{\text{Р сум}} — суммарное снижение октавных уровней звуковой мощности на участках воздуховода (включая глушители) от вентилятора до выхода из помещения для вентиляционного оборудования, дБ, определяемое в соответствии с пп. 8.16 и 8.26 настоящих норм.

Для уменьшения значения требуемой изоляции от воздушного шума стенок глушителя и воздуховодов можно применять звукопоглощающую облицовку внутренних поверхностей ограждающих конструкций помещения для вентиляционного оборудования.

9. ГАЗОДИНАМИЧЕСКИЕ УСТАНОВКИ

Общие указания

9.1. Снижение шума следует предусматривать при проектировании компрессорных станций, установок с турбореактивными и газотурбинными двигателями, лабораторных и экспериментальных стендов с источниками шума аэродинамического происхождения.

9.2 Снижение шума, распространяющегося от газодинамических установок в атмосферу, следует предусматривать посредством глушителей, располагаемых по пути распространения шума (в газодинамических трактах, воздухозаборных и выхлопных системах, шахтах и каналах).

Снижение шума в помещении, где расположены газодинамические установки, следует осуществлять архитектурно-планировочными мероприятиями и средствами звукоизоляции и звукопоглощения, согласно требованиям разделов 6 и 7 настоящих норм.

Основные источники шума и их шумовые характеристики

9.3. Основными источниками шума компрессорной станции являются компрессоры (или турбокомпрессоры) и системы перепуска (сброса) воздуха в атмосферу. Шум компрессора (или турбокомпрессора) излучается в атмосферу через всасывающий и выхлопной тракты, а в помещение машинного зала через корпус компрессора.

Шумовые характеристики источников шума компрессорных станций следует определять по экспериментальным данным для конкретных типов компрессоров (или турбокомпрессоров).

9.4. Основными источниками шума установок с турбореактивными двигателями являются реактивная выхлопная струя и осевой компрессор всасывания.

Шумовые характеристики этих источников шума следует определять расчетом в соответствии с пп. 9.7 - 9.13 настоящих норм.

9.5. Основными источниками шума установок с газотурбинными двигателями являются осевой компрессор, турбина, противопомпажные клапаны и агрегаты.

Шумовые характеристики дозвуковых осевых компрессоров следует определять расчетом в соответствии с пп. 9.9 - 9.12 настоящих норм.

Шумовые характеристики турбин, противопомпажных клапанов и агрегатов следует определять по экспериментальным данным для конкретных установок.

9.6. Шумовые характеристики источников шума лабораторных и экспериментальных стендов с источниками шума аэродинамического происхождения следует определять по экспериментальным данным для конкретных установок.

9.7. Общий уровень звуковой мощности L_{\text{Р общ}} , дБ, выхлопной струи турбореактивного двигателя следует определять по формуле

где V_{c} — скорость истечения газа из сопла, м/с;

\rho_{c} — плотность струи в выходном сечении сопла, кг/м3;

F_{c} — площадь сопла, м2.

Величины параметров выхлопной струи V_{c} , \rho_{c} и F_{c} следует принимать по технологическому заданию.

9.8. Октавные уровни звуковой мощности шума L_{\text{Р}} , дБ, выхлопной струи турбореактивного двигателя следует определять по формуле

где \Delta L_{\text{Р}} — разность общего и октавного уровней звуковой мощности шума, дБ, определяемая по графику относительного спектра звуковой мощности шума выхлопной струи турбореактивного двигателя, приведенному на рис. 20, в зависимости от безразмерного параметра — числа Струхаля, который следует определять по формуле

Sh = \frac{f_{\text{ср}}d_{\text{с}}}{V_{c}} , (77)

f_{\text{ср}} — среднегеометрическая частота октавной полосы шума, Гц;

d_{\text{с}} — диаметр выхлопного сопла, м;

Определение уровней звуковой мощности шума всасывания дозвукового осевого компрессора

9.9. Общую звуковую мощность шума всасывания P_{\text{общ}} , Вт, дозвукового осевого компрессора следует определять по формуле

где \eta_{\text{ад}} — адиабатический КПД первой ступени компрессора;

m_{t} — массовый расход воздуха через компрессор, кг/с;

H_{\text{ад}} — адиабатический напор первой ступени компрессора, Дж/кг;

D — наружный диаметр рабочего колеса первой ступени компрессора, м;

\rho — плотность воздуха на входе в компрессор, кг/м3;

с — скорость звука в зависимости от температуры воздуха на входе в компрессор, м/с, определяемая по формуле

где T — абсолютная температура воздуха, К.

Величины параметров компрессора \eta_{\text{ад}} , m_{t} , H_{\text{ад}} и D следует определять по технологическому заданию.

9.10. Общий уровень звуковой мощности шума всасывания L_{\text{Р общ}} , дБ, осевого компрессора следует определять по формуле

где P_{\text{общ}} — общая звуковая мощность шума всасывания осевого компрессора, Вт;

P_{0} — нулевое (пороговое) значение звуковой мощности, равное 10^{- 12} Вт.

9.11. Октавные уровни звуковой мощности шума всасывания осевого компрессора следует определять пересчетом частотной характеристики шума в 1/3 октавных полосах частот, построенной в соответствии с указаниями, приведенными в п. 9.12 настоящих норм, путем суммирования по табл. 5 уровней звуковой мощности шума, соответствующих 1/3 октавным полосам частот, входящих в октавную полосу.

9.12. Уровни звуковой мощности шума всасывания компрессора, дБ, в 1/3 октавных полосах частот следует определять по формуле

где \Delta L_{\text{Р}i} — разность общего и 1/3 октавного уровня звуковой мощности шума, дБ, которая определяется по графику относительного спектра звуковой мощности шума всасывания компрессора, приведенному на рис. 21, в зависимости от безразмерной частоты шума всасывания компрессора \overline{f} , определяемой по формуле

f — среднегеометрическая частота 1/3 октавной полосы шума всасывания компрессора, Гц;

n_{\text{в}} — частота вращения ротора компрессора в 1 мин.

Частоту тональных составляющих (отдельных гармоник) спектра шума всасывания компрессора, Гц, следует определять:

размерные частоты по формуле

безразмерные частоты по формуле

где z — число лопаток рабочего колеса первой ступени компрессора;

n_{\text{в}} — частота вращения ротора компрессора в 1 мин;

m_{\text{т}} — номер тональной составляющей (гармоники) (1, 2, 3 ...).

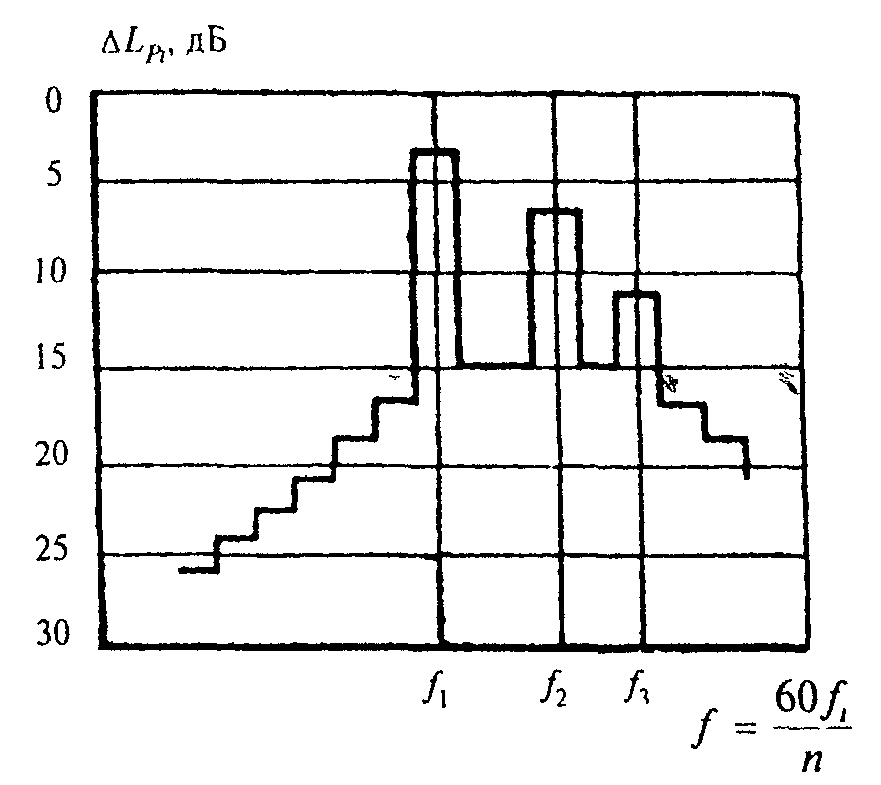

Примечание. По графику относительного спектра звуковой мощности шума всасывания компрессора, приведенному на рис. 21, величины \Delta L_{\text{Р}i} , дБ, следует определить сначала для среднегеометрических частот 1/3 октавных полос, в которых располагаются безразмерные частоты трех гармоник: \overline{f_{1}} = z , \overline{f_{2}} = 2z и \overline{f_{3}} = 3z , а затем для всех остальных среднегеометрических частот 1/3 октавных полос.

Проектирование глушителей шума для газодинамических установок

9.13.Проектирование глушителей шума для газодинамических установок следует производить для каждого источника шума на основании акустического расчета согласно указаниям разделов 3 - 5 настоящих норм.

9.14. Для снижения уровня шума газодинамических установок следует применять, как правило, глушители шума со звукопоглощающим материалом.

Глушители шума должны обеспечивать необходимое снижение уровня шума в требуемом диапазоне частот и иметь минимальное аэродинамическое сопротивление.

9.15. Типы и размеры глушителей шума газодинамических установок следует выбирать в зависимости от частотной характеристики требуемого снижения уровня шума, располагаемых потерь давления, температуры газа и необходимой площади свободного сечения глушителей шума F_{\text{св}} , м2, в соответствии с табл. 1 - 4 Прил. 3 к настоящим нормам.

Примечания. 1. Данными, приведенными в Прил. 3, следует пользоваться, когда скорость газового потока и уровни звуковой мощности источника шума соответствуют указанным таблицах.

2. В тех случаях, когда по таблицам Прил. 3 нельзя подобрать необходимые глушители шума, то следует проектировать специальные снижающие уровень шума устройства, технические характеристики которых следует определять расчетом для каждой установки по соответствующим действующим методикам.

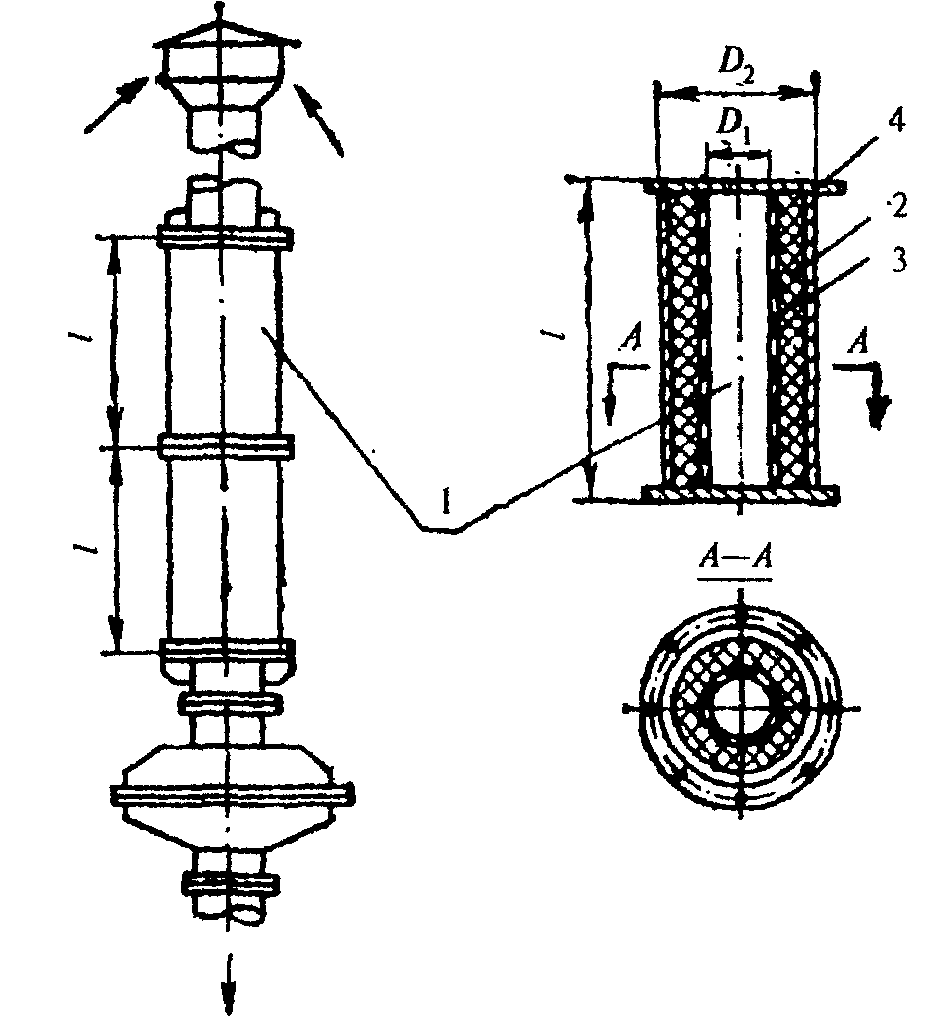

Трубчатые глушители шума (рис. 22) следует применять на всасывании воздуха компрессорных установок. Технические характеристики этих глушителей шума приведены в табл. 1 Прил. 3. Вертикальные трубчатые глушители шума (рис. 23) следует применять на выхлопе компрессорных и мелких газодинамических установок. Технические характеристики этих глушителей шума приведены в табл. 2 Прил. 3.

Пластинчатые глушители шума (рис. 24) следует предусматривать для компрессорных, турбокомпрессорных, крупных вентиляционных установок, а также в шахтах всасывания и подсоса воздуха боксов турбореактивных двигателей и других крупных газодинамических установок в соответствии с табл. 3 Прил. 3.

Установку сборных секционных вертикальных глушителей шума с цилиндрическими звукопоглотителями из нержавеющей сетки, наполненными керамзитом (рис. 25), следует предусматривать на выхлопе мелких и средних установок турбореактивных двигателей и других газодинамических установок (турбокомпрессоров, камер сгорания и т.п.) в соответствии с табл. 4 Прил. 3.

9.16. Длину l, м, и свободное сечение глушителей (абсолютное F_{\text{св}} , м2, или относительное F_{\text{св}} , %) следует выбирать по табл. 1 - 4 Прил. 3 такими, чтобы снижение октавных уровней звукового давления в расчетной точке было не ниже требуемого по акустическому расчету.

9.17 Необходимую площадь абсолютного свободного сечения глушителя F_{\text{св}} , м2, следует определять по формуле

где G — расход воздуха или газовоздушной смеси, протекающий через глушитель, м3/с, определяемый по технологическому заданию;

v_{\text{доп}} — допустимая скорость протекания воздуха или газовоздушной смеси в глушителе, м/с, определяемая аэродинамическим расчетом.

10. СЕЛИТЕБНАЯ ТЕРРИТОРИЯ ГОРОДОВ И ДРУГИХ ПОСЕЛЕНИЙ

10.1. Планировку и застройку селитебной территории городов и других населенных пунктов следует осуществлять с учетом обеспечения допустимых уровней звука, предусмотренных п. 3.4 настоящих норм.

Основные источники шума и их шумовые характеристики

10.2. Основными источниками внешнего шума в городах и других поселениях являются транспортные потоки на улицах и дорогах, железнодорожные поезда, средства воздушного транспорта, трансформаторы и источники шума внутри групп жилых домов.

10.3. Шумовые характеристики транспортных потоков на улицах и дорогах городов и других поселений следует определять в соответствии с ГОСТ 20444-85.

10.4. Расчетные шумовые характеристики транспортных потоков L_{\text{А экв}} , дБА, на улицах и дорогах городов для условий движения транспорта в час «пик» допускается принимать по табл. 27.

10.5. Шумовыми характеристиками потоков железнодорожных поездов являются эквивалентные уровни звука L_{\text{А экв}} , дБА, на расстоянии 7,5 м от оси колеи, ближней к расчетной точке, определяемые по табл. 28 с поправкой по табл. 29.

При движении на рассматриваемом участке железной дороги нескольких различных поездов (пассажирских, грузовых и электропоездов) шумовую характеристику потока поездов следует определять путем суммирования (по энергии) эквивалентных уровней звука, определенных при условии движения отдельных поездов по табл. 5.

10.6. Шумовыми характеристиками источников шума внутри групп жилых домов являются эквивалентные уровни звука L_{\text{А экв}} , дБА, на расстоянии 7,5 м от границ источников шума, определяемые по табл. 30.

Определение уровней звука в расчетных точках

10.7. Уровень звука L_{\text{А тер}} , дБА, в расчетной точке на территории защищаемого от шума объекта следует определять по формуле

где L_{\text{А экв}} — шумовая характеристика источника шума, дБА, определяемая согласно пп. 10.3 - 10.6 настоящих норм;

\Delta L_{\text{А рас}} — снижение уровня звука, дБА, в зависимости от расстояния между источником шума и расчетной точкой, определяемое по графику на рис. 26;

\Delta L_{\text{А экр}} — снижение уровня звука экранами на пути распространения звука, дБА, определяемое согласно пп. 10.13 - 10.16 настоящих норм;

\Delta L_{\text{А зел}} — снижение уровня звука полосами зеленых насаждений, дБА, определяемое согласно п. 10.17 настоящих норм.

10.8. Уровень звука L_{\text{А пом}} , дБА, в расчетной точке в помещениях защищаемого от шума объекта следует определять по формуле

где L_{\text{А тер}2} — уровень звука в 2 м от ограждающих конструкций защищаемого от шума объекта, дБА, определяемый по формуле (86) без учета снижения уровня звука полосами зеленых насаждений;

\Delta L_{\text{А ок}} — снижение уровня звука конструкцией окна защищаемого от шума объекта, дБА, определяемое по табл. 31.

10.9. Уровни звука L_{\text{А}i\text{тер}} , дБА, в расчетной точке при наличии нескольких источников шума следует определять от каждого источника шума в отдельности и полученные величины суммировать (по энергии) в соответствии с табл. 5.

Определение требуемого снижения уровней звука

10.10. Требуемое снижение уровней звука в расчетной точке \Delta L_{\text{А тр}.\text{тер}} или \Delta L_{\text{А тр}.\text{пом}} , дБА, на территории или в помещениях защищаемого от шума объекта следует определять по формулам:

где L_{\text{А экв}.\text{доп}} — допустимый уровень звука, дБА, на территории или в помещениях защищаемого от шума объекта, определяемый в соответствии с разделом 3 настоящих норм.

Величины L_{\text{А тер}} и L_{\text{А пом}} те же, что в формулах (86) и (87).

Экраны и зеленые насаждения

10.11. Для снижения уровней звука на территории или в помещениях защищаемых от шума объектов следует применять экраны, размещаемые между источниками шума и защищаемыми от шума объектами.

10.12. В качестве экранов следует применять искусственные и естественные элементы рельефа местности (выемки, земляные кавальеры, насыпи, холмы и др.), здания, в помещениях которых допускаются уровни звука более 50 дБА, жилые здания с усиленной звукоизоляцией наружных ограждающих конструкций, жилые здания, в которых со стороны источников шума расположены окна подсобных помещений и одной жилой комнаты трехкомнатных квартир и квартир с большим числом комнат и различные сооружения (придорожные подпорные, ограждающие и специальные защитные стенки с поверхностной плотностью не менее 30 кг/м2 и др.).

Все указанные здания и сооружения следует размещать вдоль источников шума, как правило, в виде сплошной застройки.

10.13. Снижение уровней звука экранами \Delta L_{\text{А экр}} , дБА, от транспортных потоков и железнодорожных поездов следует определять в зависимости от величин: \Delta L_{\text{А экр В}} , дБА, определяемой в соответствии с п. 10.14, \Delta L_{\text{А экр }\alpha 1} и \Delta L_{\text{А экр }\alpha 2} , дБА, рассчитываемых в соответствии с п. 10.15 настоящих норм.

10.14. Снижение уровня звука экраном \Delta L_{\text{А экр В}} , дБА, следует определять по табл. 32 в зависимости от разности длины путей прохождения звукового луча \delta , м, при принятой высоте экрана.

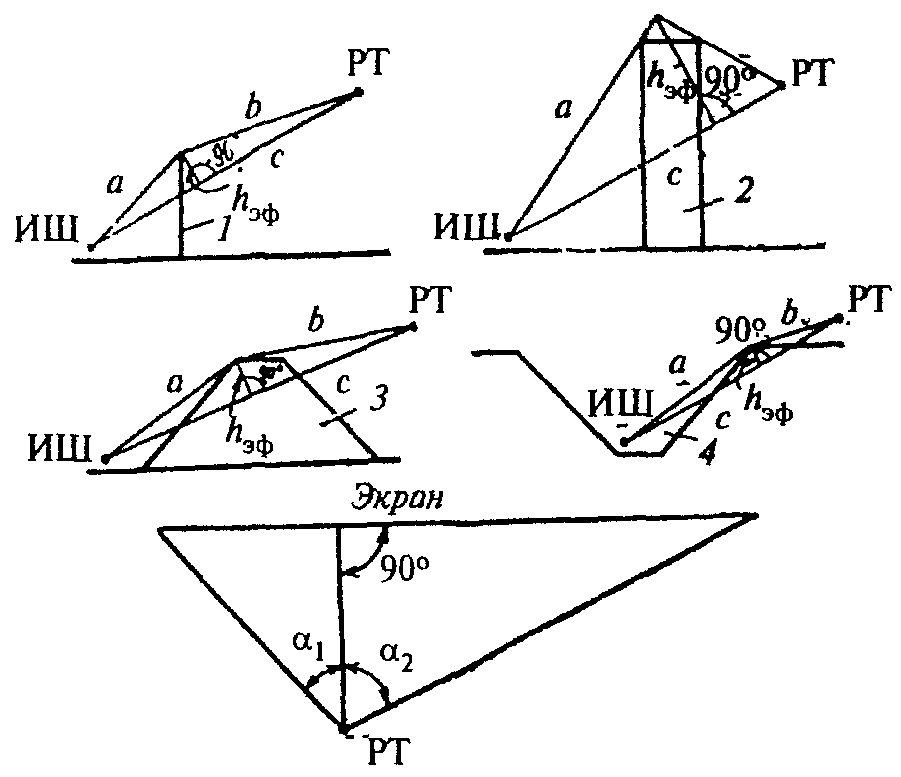

Разность длин путей прохождения звукового луча \delta , м, в соответствии со схемами экранов, приведенными на рис. 27, следует определять по формуле

где а — кратчайшее расстояние между геометрическим центром источника шума и верхней кромкой экрана, м;

b — кратчайшее расстояние между расчетной точкой и верхней кромкой экрана, м;

с — кратчайшее расстояние между геометрическим центром источника шума и расчетной точкой, м.

10.15 Снижение уровня звука экраном \Delta L_{\text{А экр }\alpha 1} и \Delta L_{\text{А экр }\alpha 2} , дБА, следует определять по таблице 33 в зависимости от величины \Delta L_{\text{А экр В}} , дБА, и углов \alpha_{1} и \alpha_{2} (рис. 27) при принятой длине экрана.

Величину снижения уровня звука экраном \Delta L_{\text{А экр}} , дБА, следует определять по формуле

где \Delta L_{\text{А экр }\alpha} — меньшая из величин \Delta L_{\text{А экр }\alpha 1} и \Delta L_{\text{А экр }\alpha 2} , дБА, определяемых по табл. 33;

\text{Л}_{\text{д}} — поправка, дБА, определяемая по табл. 34 в зависимости от разности величин \Delta L_{\text{А экр }\alpha 1} и \Delta L_{\text{А экр }\alpha 2} .

10.16. Снижение уровня звука экраном \Delta L_{\text{А экр}} , дБА, от источников шума внутри групп жилых домов и трансформаторов следует принимать по табл. 35. При этом длину экрана следует принимать в два раза больше длины источника шума.

Эффективную высоту экрана следует определять согласно расчетным схемам, приведенным на рис. 27.

10.17. Снижение уровня звука \Delta L_{\text{А зел}} , дБА, полосами зеленых насаждений следует принимать по табл. 36.

10.18. При посадке полос зеленых насаждений должно быть обеспечено плотное примыкание крон деревьев между собой и заполнение пространства под кронами до поверхности земли кустарником.

10.19. Полосы зеленых насаждений должны предусматриваться из пород быстрорастущих деревьев и кустарников, устойчивых к условиям воздушной среды в городах и других поселениях и произрастающих в соответствующей климатической зоне.

1. Для вычисления поправки \Delta_{\text{в}} , дБ, необходимо на график с нормативной частотной характеристикой изоляции воздушного шума (см. рис. 6) нанести частотную характеристику изоляции воздушного шума ограждающей конструкцией и определить среднее неблагоприятное отклонение нанесенной частотной характеристики от нормативной частотной характеристики.

Неблагоприятными отклонениями следует считать отклонения вниз от нормативной частотной характеристики. Среднее неблагоприятное отклонение следует принимать равным 1/18 суммы неблагоприятных отклонений.

Если среднее неблагоприятное отклонение приближается, но не превышает 2 дБ, а максимальное неблагоприятное отклонение не превышает 8 дБ, то поправка \Delta_{\text{в}} = 0.

Если среднее неблагоприятное отклонение превышает 2 дБ или максимальное неблагоприятное отклонение превышает 8 дБ, то нормативная частотная характеристика смещается вниз (на целое число децибел) так, чтобы среднее и максимальное неблагоприятные отклонения от смещенной нормативной частотной характеристики не превышали указанные величины. В этом случае поправка \Delta_{\text{в}} отрицательна и равна величине смещения нормативной частотной характеристики.

Если среднее неблагоприятное отклонение значительно меньше 2 дБ или неблагоприятные отклонения отсутствуют, нормативная частотная характеристика смещается вверх (на целое число децибел) так, чтобы среднее неблагоприятное отклонение от смещенной нормативной частотной характеристики приближалось, но не превышало 2 дБ, а максимальное неблагоприятное отклонение не превышало 8 дБ. В этом случае поправка \Delta_{\text{в}} положительная и равна величине смещения нормативной частотной характеристики.

2. Для вычисления поправки \Delta_{\text{у}} , дБ, необходимо на график с нормативной частотной характеристикой приведенного уровня ударного шума (см. рис. 7) нанести частотную характеристику приведенного уровня ударного шума под перекрытием и определить среднее неблагоприятное отклонение нанесенной частотной характеристики приведенного уровня ударного шума от нормативной частотной характеристики.

Неблагоприятными отклонениями следует считать отклонения вверх от нормативной частотной характеристики. Среднее неблагоприятное отклонение следует принимать равным 1/16 суммы неблагоприятных отклонений.

Если среднее неблагоприятное отклонение приближается, но не превышает 2 дБ, а максимальное неблагоприятное отклонение не превышает 8 дБ, то поправка \Delta_{\text{у}} = 0.

Если среднее неблагоприятное отклонение превышает 2 дБ или максимальное неблагоприятное отклонение превышает 8 дБ, то нормативная частотная характеристика смещается вверх (на целое число децибел) так, чтобы среднее и максимальное неблагоприятные отклонения от смещенной нормативной частотной характеристики не превышали указанные величины. В этом случае поправка \Delta_{\text{у}} отрицательна и равна величине смещения нормативной частотной характеристики.

Если среднее неблагоприятное отклонение значительно меньше 2 дБ или неблагоприятные отклонения отсутствуют, нормативная частотная характеристика смешается вниз (на целое число децибел) так, чтобы среднее неблагоприятное отклонение от смещенной нормативной частотной характеристики приближалось, но не превышало 2 дБ, а максимальное неблагоприятное отклонение не превышало 8 дБ. В этом случае поправка \Delta_{\text{у}} положительная и равна величине смещения нормативной частотной характеристики.

№ п. п.	Изделия или конструкции (ГОСТ или ТУ)	Средняя плотность звукопоглощающего материала \rho_{\text{ср}} , кг/м3	Толщина слоя звукопоглощающего материала h, мм	Воздушный промежуток d, мм	Реверберационный коэффициент звукопоглощения \alpha_{\text{обл}} в октавных полосах со среднегеометрической частотой, Гц
					63	125	250	500	1000	2000	4000	8000
1	2	3	4	5	6	7	8	9	10	11	12	13
Звукопоглощающие облицовки без перфорированного покрытия
1	Плиты марки ПА/О минераловатные акустические с несквозной перфорацией по квадрату 13% диаметром 4 мм, размер 500 х 500 (ТУ 21-24-60-74)	150	20	0	(0,02)	0,03	0,17	0,68	0,98	0,86	0,45	0,2
2	То же	150	20	50	(0,02)	0,05	0,42	0,98	0,90	0,79	0,45	0,19
3	Плиты марки ПА/С минераловатные акустические, отделка «набрызгом», размер 500 х 500 (ТУ 21-24-60-74)	150	20	0	(0,02)	0,05	0,21	0,66	0,91	0,95	0,89	0,70
4	То же	150	20	50	(0,02)	0,12	0,36	0,88	0,94	0,84	0,80	0,65
5	Плиты типа «Акмигран», «Акминит» минераловатные, размер 300 х 300	400	20	0	(0,02)	0,11	0,30	0,85	0,9	0,78	0,72	0,59
6	То же	400	20	50	(0,01)	0,2	0,71	0,88	0,81	0,71	0,79	0,65
7	«»	400	20	200	(0,3)	0,48	0,71	0,70	0,79	0,77	0,62	0,59
8	Плиты АГП гипсовые, размер 810 х 810, с заполнением из минеральной ваты, перфорация по квадрату 13%, диаметр 4 мм (ОСТ 21-26-76)	80	20	0	(0,03)	0,09	0,26	0,54	0,94	0,67	0,40	0,30
9	То же	80	20	50	(0,03)	0,09	0,49	0,91	0,88	0,69	0,34	0,29
10	Маты из супертонкого стекловолокна (ТУ 21-01-224-69), оболочка из стеклоткани (ГОСТ 19907-83)	15	50	0	(0,1)	0,4	0,85	0,98	1,0	0,93	0,97	1,0
11	Маты из супертонкого базальтового волокна (РСТ УССР 5013-76), оболочка из декоративной стеклоткани типа ТСД (ТУ-6-11-54-74)	20	50	0	(0,1)	0,2	0,9	1,0	1,0	0,95	0,95	1,0
12	Маты из супертонкого базальтового волокна (РСТ УССР 5013-76), оболочка из стеклоткани типа Э-0,1 (ГОСТ 19907-83)	20	50	0	(0,02)	0,26	1,0	1,0	1,0	0,94	0,77	0,82
13	То же	20	200	0	(0,28)	1,0	1,0	1,0	0,9	0,81	0,97	0,96
14	Плиты «Силакпор» (ОСТ 21-22-76)	25	350	0	(0,25)	0,45	0,72	0,60	0,80	1,0	1,0	0,95
Звукопоглощающие облицовки с перфорированным покрытием
15	1 — минераловатная плита (ГОСТ 9573-82); 2 — стеклоткань типа Э-0,1 (ГОСТ 19907-83); 3 — гипсовая плита, размер 500 х 500, толщина 6 мм, перфорация по квадрату 13%, диаметр 10 мм (ТУ 400-1-283-73)	80	60	0	(0,1)	0,31	0,70	0,95	0,69	0,59	0,50	0,30
16	То же, но перфорация гипсовой плиты по рисунку 13%, диаметр 7 — 9 мм (ТУ 400-1-283-73)	80	60	0	(0,1)	0,31	0,95	0,99	0,80	0,52	0,46	0,42
17	1 — минераловатная плита (ГОСТ 9573-82); 3 — гипсовая плита, толщина 6 мм, размер 500 х 500, подклеенная бязью, перфорация квадратная 13%, диаметр 10 мм (ТУ 400-1-283-73)	150	70	0	(0,05)	0,42	0,95	1,0	0,75	0,60	0,51	0,35
18	1 — прошивные минераловатные маты (ТУ 21-24-51-73); 3 — гипсовая плита толщиной 6 мм, размер 500 х 500, подклеенная бязью, перфорация квадратная, диаметр 10 мм (ТУ 400-1-283-73)	100	100	0	(0,03)	0,42	0,81	0,82	0,69	0,58	0,59	0,58
19	1 — прошивные минераловатные маты (ТУ 21-24-51-73); 3 — гипсовая плита толщиной 6 мм, размер 500 х 500, подклеенная бязью, перфорация по рисунку 13%, диаметр 7 — 9 мм (ТУ 400-1-283-73)	100	100	0	(0,05)	0,40	0,89	0,97	0,76	0,70	0,71	0,68
20	1 — супертонкое стекловолокно (ТУ 21-01-224-96); 2 — стеклоткань типа Э-0,1 (ГОСТ 19907-83); 3 — гипсовая плита толщиной 7 мм, размер 500 х 500, перфорация по рисунку 13%, диаметр 7 — 9 мм (ТУ 400-1-283-73)	15	100	0	(0,3)	0,66	1,0	1,0	1,0	0,96	0,7	0,55
21	То же	15	100	250	(0,4)	0,73	1,0	1,0	1,0	1,0	0,92	0,80
22	1 — прошивные минераловатные маты (ТУ 21-24-51-73); 2 — стеклоткань типа Э-0,1 (ГОСТ 19907-83); 3 — просечно-вытяжной лист толщиной 2 мм, перфорация 74%	100	100	0	0,11	0,35	0,75	1,0	0,95	0,90	0,92	0,95
23	1 — минераловатная плита (ГОСТ 9573-82); 2 — стеклоткань типа Э-0,1 (ГОСТ 19907-83); 3 — просечно-вытяжной лист толщиной 2 мм, перфорация 74%	125	50	0	0,09	0,18	0,55	1,0	0,86	0,79	0,85	0,85
24	То же	125	50	100	0,10	0,27	0,76	0,90	0,86	0,92	0,87	0,87
25	1 — супертонкое стекловолокно (ТУ 21-01-224-69); 2 — стеклоткань типа Э-0,1 (ГОСТ 19907-83); 3 — просечно-вытяжной лист толщиной 2 мм, перфорация 74%	15	100	0	0,15	0,47	1,0	1,0	1,0	1,0	1,0	0,95
26	То же	15	100	250	0,5	0,93	1,0	1,0	1,0	1,0	1,0	1,0

№ п. п.	Конструкции	Звукопоглощающий слой		Расстояние		Эквивалентная площадь звукопоглощения \text{А}_{\text{шт}} , м2, при среднегеометрической частоте октавной полосы, Гц
		плотность, кг/м3	толщина, мм	между центрами, мм	от потолка до поглотителя, R, мм
						63	125	250	500	1000	2000	4000	8000
1	2	3	4	5	6	7	8	9	10	11	12	13	14
27	1 — размер 400 х 400 х 400, просечно-вытяжной лист толщиной 2 мм, перфорация 74%; 2 — стеклоткань типа Э-0,1 (ГОСТ 19907-83); 3 — супертонкое стекловолокно (ТУ 21-01-224-69)	15	60	2500	1250	0,14	0,40	0,75	1,23	1,14	1,05	0,82	0,67
28	То же	15	60	1500	1250	0,08	0,23	0,55	1,03	0,97	0,86	0,75	0,60
29	То же, но с размером 320 х 320	15	60	2000	1000	0,1	0,16	0,37	0,68	0,84	0,66	0,52	0,37
30	То же	15	60	1000	1000	0,05	0,11	0,34	0,51	0,60	0,46	0,40	0,35
31	То же, но с размером 240 х 240	15	60	1500	750	0,03	0,09	0,15	0,29	0,35	0,37	0,30	0,20
32	1 — размер 600 х 300 х 300, листы перфорированного павинола (авиапола) (ТУ 17-21-01-1-74); 3 — супертонкое стекловолокно (ТУ 21-01-224-69)	15	150	2000	500	-	0,18	0,45	0,65	0,56	0,52	0,48	0,6
33	1 — размер 400 х 400 х 400, просечно-вытяжной лист; 2 — стеклоткань типа Э-0,1 (ГОСТ 19907-83); 3 — супертонкое базальтовое волокно (РСТ УССР 5013-76); 4 — проволочный каркас	20	400	1350	1200	0,15	0,27	1,08	1,06	1,17	1,14	1,0	1,01
34	1 — размер 2600 х 600 х 300, просечно-вытяжной лист; 2 — стеклоткань типа Э-0,1 (ГОСТ 19907-83); 3 — супертонкое стекловолокно (ТУ 21-01-224-69); 4 — каркас треугольного профиля	15	Полностью	0	0	0,59	0,66	1,87	2,1	2,1	1,7	1,87	2,5
35	1 — размер 1000 х 250 х 40, минераловатная плита (ГОСТ 9573-82); 2 — оболочка из стеклоткани типа ТСД (ТУ 6-11-54-74)	80	40	50	0	0,95	1,1	2,94	3,80	3,60	3,45	2,29	2,0
36	То же	80	40	150	0	0,6	0,84	1,48	1,62	1,38	1,65	1,84	1,7
37	«»	80	40	250	0	0,17	0,38	0,83	1,01	0,99	1,20	1,57	1,4
38	«»	80	40	500	0	0,1	0,13	0,43	0,53	0,66	0,65	0,61	0,58
39	1 — размер 500 х 500 х 40, минераловатная плита (ГОСТ 9573-82); 2 — оболочка из стеклоткани типа ТСД (ТУ 6-11-54-72)	125	40	500	0	0,28	0,34	0,60	0,98	1,45	1,57	1,56	1,5
40	1 — размер 1000 х 500 х 80, минераловатная плита (ГОСТ 9573-82); 2 — оболочка из стеклоткани типа ТСД (ТУ 6-11-54-74)	80	80	500	0	0,31	0,38	0,81	1,14	1,22	1,18	1,07	1,0
