МИНИСТЕРСТВО ТРАНСПОРТА РОССИЙСКОЙ ФЕДЕРАЦИИ
ГОСУДАРСТВЕННАЯ СЛУЖБА ДОРОЖНОГО ХОЗЯЙСТВА
ГОСУДАРСТВЕННОЕ ПРЕДПРИЯТИЕ ЦЕНТР ОРГАНИЗАЦИИ ТРУДА
И ЭКОНОМИЧЕСКИХ МЕТОДОВ УПРАВЛЕНИЯ
(ЦЕНТРОРГТРУД)
СБОРНИК
ЕДИНЫХ, ВЕДОМСТВЕННЫХ И ТИПОВЫХ НОРМ ВРЕМЕНИ
НА РАБОТЫ, НАИБОЛЕЕ ЧАСТО ВСТРЕЧАЮЩИЕСЯ ПРИ СТРОИТЕЛЬСТВЕ,
РЕМОНТЕ И СОДЕРЖАНИИ АВТОМОБИЛЬНЫХ ДОРОГ
И СООРУЖЕНИЙ НА НИХ
Сборник единых, ведомственных и типовых норм времени на работы, наиболее часто встречающиеся при строительстве, ремонте и содержании автомобильных дорог и сооружений на них, состоит из 6 частей.
Часть I - Земляное полотно
Часть II - Дорожная одежда
Часть III - Искусственные сооружения
Часть IV - Обстановка пути и озеленение
Часть V — Приготовление материалов и изделий для дорожных работ
Часть VI - Внутрипостроечные, транспортные, такелажные, выправительные и берегоукрепительные работы
Сборник содержит нормы времени по конструктивным элементам автомобильных дорог и предназначен для работников дорожного хозяйства, занимающихся вопросами организации и оплаты труда рабочих.
Сборник подготовлен инженерами: Анашко А.И., Гончаровой О.В., Зайцевой Т.А., Купцовой Е.В., Страховой Т.В.
Ответственный за выпуск Морозов А.А.
Все замечания и предложения направлять по адресу:
113035 г. Москва, Софийская набережная, дом 34, корп. «В».
Вводная часть
1. Часть 5. «Приготовление материалов» Сборника единых, ведомственных и типовых норм времени содержит нормы времени на приготовление и сборку элементов железобетонных мостовых конструкций, на приготовление бетонных, асфальтобетонных и цементно-песчаных смесей в смесительных установках, изготовление железобетонных изделий для обстановки пути, изготовление деревянных конструкций и деталей, заготовку и изготовление элементов для укрепительных работ речных гидротехнических сооружений, приготовление материалов для нанесения дорожной разметки, приготовление антисептика и антисептирование деревянных конструкций.
2. При выполнении работ, связанных с использованием простых механизмов (бетономешалки, электролебедки, насосы), нормами предусмотрено обслуживание их рабочими основной профессии.
3. Для механизированных процессов в параграфах приведены нормы времени рабочих звена и машинистов крана, в скобках приведено машинное время (маш.-ч). При работе комплекта машин в качестве единого агрегата в скобках приведены нормы времени работы агрегата в целом.
4. Предусмотренные составами звеньев монтажники по монтажу стальных и железобетонных конструкций для краткости именуются монтажники конструкций, такелажники на монтаже — такелажники, электросварщики ручной сварки — электросварщики, изолировщики на гидроизоляции — изолировщики, машинисты кранов (крановщики) — машинисты кранов.
5. Тарификация основных работ произведена в соответствии с ЕТКС работ и профессий рабочих, вып. 3, разд. «Строительные, монтажные и ремонтно-строительные работы», утвержденному 17 июля 1985 г., а другие работы тарифицируются по соответствующим выпускам и разделам ЕТКС.
6. Нормами, за исключением особо оговоренных случаев, предусмотрено перемещение материалов (подноска, подвозка, подкатка) в пределах рабочего места на расстояние до 10 м.
7. При укреплении берегов и откосов земляных инженерных и гидротехнических сооружений, выправительных и ледокольных работах необходимо выполнять основные требования по качеству работ, приведенные в СНиП 3.07.03-84, в ВСН 34 «Технические указания по производству и приемке работ при возведении морских и речных портовых сооружений» Минтрансстрой, а также требования, предусмотренные проектом.
8. При выполнении работ необходимо соблюдать основные требования техники безопасности в строительстве, приведенные в СНиП III-4-80 и «Правила техники безопасности при производстве подводно-технических работ на реках и водохранилищах», Минречфлот РСФСР.
9. В составах звеньев параграфов сборника приводятся речные рабочие на подводно-технических, габионных и фашинных работах, выполняемых с поверхности, именуемые для краткости «речные рабочие».
10. В необходимых случаях уровень типовых норм для привязки их к местным условиям может корректироваться в пределах +/- 10%. Величина изменения уровня типовых норм должна быть технически обоснована.
11. При расчете типовых норм учтено время: на подготовительно-заключительные работы: 5% — при механизированных работах; 3% — при ручных работах; на отдых и личные надобности: 10% — при механизированных работах; 15% — при ручных работах.
12. Выполнение работ по изготовлению деревянных строительных конструкций и деталей производится в подсобно-вспомогательных производствах и прочих хозяйствах, состоящих на балансе строительных организаций.
При выполнении работ непосредственно на строительной площадке Н. вр. умножать на 1,2.
13. Изготовление деревянных конструкций и деталей вручную не допускается. Указанное ограничение не распространяется на предприятия строек, не имеющих комплекта необходимого деревообрабатывающего оборудования и изготовляющих деревянные конструкции и детали в незначительных количествах, т.е. при выполнении несерийных работ.
14. Технические требования к производству плотничных и столярных работ предусматривают:
точность соблюдения размеров и формы;
тщательность обработки поверхности;
выбор и правильность использования породы древесины, сорта и размера материалов в соответствии с типом и ответственностью конструкции.
15. Составы работ в параграфах даны с указанием только основных операций, характеризующих нормируемую работу в целом.
Нормами учтены все вспомогательные и подготовительные операции, являющиеся неотъемлемой частью технологического процесса нормируемой работы.
Смена и точка режущих инструментов на деревообрабатывающих станках, разметка и маркировка деталей, доставка деталей к станку, укладка в штабель, относка деталей от станка, уборка отходов из цеха нормами на обработку пиломатериалов на деревообрабатывающих станках не учтены и оплачиваются дополнительно.
16. Нормами предусмотрено изготовление конструкций и их деталей из древесины мягких пород (сосна, ель, пихта, осина, липа и т.д.). При применении древесины других пород Н. вр. умножать на коэффициенты, приведенные в таблице.
17. При работе на деревообрабатывающих станках необходимо соблюдать указания специальных инструкций по технике безопасности. Обслуживание станков производится рабочими, имеющими специальную подготовку и допуск к работе на деревообрабатывающих станках.
Сборник Е4. Монтаж сборных и устройство монолитных железобетонных конструкций (Выпуск 3)
1. Нормами предусмотрено изготовление железобетонных конструкций автодорожных и железнодорожных мостов и путепроводов на полигонах строительных организаций — открытых площадках и в пропарочных камерах ямного типа.
2. Заготовка ненапрягаемой арматуры, сеток и закладных деталей нормами не учтена.
3. Нормами предусмотрена подноска и раскладка до начала работ арматуры в зоне работ.
4. Нормы времени машин, эпизодически участвующих в производственных процессах, в параграфах не приведены.
5. Нормами предусмотрено выполнение работ в соответствии с требованиями СНиП III-16-80 «Бетонные и железобетонные конструкции сборные», СНиП III-43-75 «Мосты и трубы».
1. § Е4-3-131. Изготовление беспетлевых пучков на станке конструкции Блинкова
Нормами предусмотрено изготовление беспетлевых арматурных пучков на станке с одновременным выпрямлением проволоки диаметром 5 мм и сборкой шести- и семипроволочных прядей.
Изготовленные пряди объединяют в пучок с перевязкой скрутками из 2 или 3 витков проволоки через 1,5 — 2 м.
1. Установка бухт на вертушки с перемещением тельфером до 10 м. 2. Крепление бухты к вертушке. 3. Распаковка бухты. 4. Крепление концов проволоки в станке. 5. Крепление проволоки в конусном захвате. 6. Протяжка пряди через выпрямительное устройство. 7. Обрезка пряди. 8. Освобождение пряди из конусного захвата. 9. Укладка готовой пряди в формовочный лоток. 10. Связывание прядей в пучок проволокой. 11. Снятие пучка с формовочного лотка.
4 разр. — 1
| Длина пучка, м, до | Количество проволок в пучке, шт. | |||||
| 18 | 20 | 24 | 28 | 48 | ||
| 20 | 0,8 | 0,99 | 1,2 | - | - | 1 |
| 24 | 0,94 | 1,2 | 1,4 | - | - | 2 |
| 28 | 1,1 | 1,3 | 1,6 | 1,8 | - | 3 |
| 32 | 1,2 | 1,5 | 1,8 | 2,1 | - | 4 |
| 36 | 1,4 | 1,7 | 2,1 | 2,3 | - | 5 |
| 40 | 1,5 | 1,8 | 2,2 | 2,4 | - | 6 |
| 45 | - | - | 2,5 | - | 4,9 | 7 |
| а | б | в | г | д | N | |
2. § Е4-3-132. Формирование на пучках каркасно-стержневых анкеров системы МИИТа
3. § Е4-3-133. Переноска арматурных пучков
1. Расстановка рабочих вдоль пучка. 2. Поднятие пучка. 3. Переноска пучка на расстояние до 100 м. 4. Укладка пучка вдоль стенда. 5. Возвращение рабочих.
4. § Е4-3-134. Заготовка шестипроволочных бухт
Нормами предусмотрена заготовка шестипроволочных бухт из проволоки диаметром 5 или 6 мм путем перемотки однопроволочных бухт.
Однопроволочные бухты проволоки устанавливают краном на двухъярусные бухтодержатели.
1. Установка однопроволочных бухт на бухтодержатель. 2. Распаковка бухт и снятие скруток. 3. Заправка проволок в станок. 4. Крепление проволок на тяговом барабане. 5. Намотка проволок на тяговый барабан. 6. Обрезка проволок. 7. Обвязка концов шестипроволочных заготовок проволокой. 8. Снятие шестипроволочной бухты.
| Состав звена арматурщиков | Диаметр проволоки, мм | Н. вр. | N |
|---|---|---|---|
| 5 разр. — 1 3 разр. — 2 |
5 | 0,56 | 1 |
| То же | 6 | 0,89 | 2 |
5. § Е4-3-135. Изготовление пучков из шестипроволочных заготовок
Нормами предусмотрено изготовление арматурных пучков на технологической линии с комплектом оборудования, разработанного ЦНИИС: из 48 проволок диаметром 5 мм и 36 проволок диаметром 6 мм.
Шестипроволочные заготовки с бухтодержателей по направляющей пропускают через пресс-ножницы и закрепляют в захват.
В процессе вытяжки пучка его скрепляют спиральной обмоткой из проволоки с шагом витков 10 — 15 мм.
На бухтодержатели бухты устанавливают краном.
1. Установка шестипроволочных бухт на бухтодержатели. 2. Установка фиксатора длины пучка. 3. Заправка проволок пряди в станок. 4. Крепление пучка к тросу лебедки. 5. Вытяжка пучка с обмоткой проволокой. 6. Обрезка пучка. 7. Освобождение пучка и возвращение захвата за следующим пучком. 8. Снятие пучка.
6. § Е4-3-136. Изготовление пучков из отдельных проволок
Нормами предусмотрено изготовление на технологической линии арматурных пучков из отдельных проволок.
Проволоки от бухтодержателей пропускают через правильный станок и перемещающиеся пресс-ножницы, производят первую резку для выравнивания их торцов и с помощью электролебедки вытягивают на заданную длину до упора с концевым выключателем. После вытяжки шестипроволочные заготовки обрезают пресс-ножницами и объединяют в арматурный пучок с перевязкой скрутками из двух витков проволоки с интервалом 0,75 — 1,0 м. Бухты устанавливают краном.
1. Установка однопроволочных бухт и крепление на бухтодержателе. 2. Распаковка бухт со снятием скруток. 3. Заправка проволок в станок. 4. Установка фиксатора длины пучка. 5. Крепление проволок в захвате и вытягивание их с выравниванием торцов. 6. Обрезка заготовок. 7. Освобождение проволок из захвата и возврат его. 8. Связывание заготовок в пучок. 9. Снятие пучка.
7. § Е4-3-137. Установка концевых анкеров на пучки
Нормой предусмотрена установка на пучки монолитных концевых анкеров типа Т36М и Т48М.
Анкеры типа Т36М устанавливают на пучки из 36 проволок диаметром 6 мм, типа Т48М — на пучки из 48 проволок диаметром 5 мм.
8. § Е4-3-138. Высадка анкерных головок на проволоках пучка
Нормами предусмотрена высадка анкерных головок на концах проволок пучка способом холодной опрессовки гидропрессом конструкции ЦНИИС.
| Состав работы | Состав звена арматурщиков | Диаметр проволоки, мм | |
| 5 | 6 | ||
| 1. Подключение гидропресса к насосной станции. 2. Высадка головок гидропрессом. | 6 разр. — 1 4 разр. — 1 3 разр. — 1 | 1,9 | 2,9 |
| а | б | ||
9. § Е4-3-139. Намотка пучков на барабан
| Состав работы | Состав звена арматурщиков | Н. вр. |
|---|---|---|
| 1. Крепление первого пучка на барабане. 2. Намотка пучка на барабан. 3. Крепление пучка к следующему пучку. | 4 разр. — 1 3 разр. — 1 |
1,4 |
10. § Е4-3-140. Изготовление пучков из семипроволочных витых прядей
Нормами предусмотрено изготовление арматурных пучков на площадке с деревянным настилом, на котором установлены упоры для фиксации длины пучка.
Арматурные пучки собирают из 7, 12 или 19 семипроволочных витых прядей заводского изготовления, из проволок диаметром 5 мм.
После вытяжки пряди перерезают дисковой пилой и формируют пучок при помощи шаблона с отверстиями, пропускаемого по длине пучка.
С интервалом 1 — 1,5 м пучок перевязывают проволокой, скрученной в две нитки с одновременной намоткой на барабан.
1. Установка бухты на бухтодержатель. 2. Расстроповка бухты со снятием скруток. 3. Разметка длины пучка на настиле с установкой рейки-упора. 4. Разматывание пряди и растяжка по настилу до упора. 5. Резка пряди. 6. Формирование пучка с перевязкой по длине проволокой. 7. Снятие пучка и укладка на подкладки.
1. Подключение электросварочного аппарата. 2. Обварка конца пучка электросваркой.
Нормами предусмотрено изготовление: предварительно напряженных пролетных строений длиной до 33 м, изготовляемых по стендовой технологии; пролетных строений с обычной арматурой; блоков составных балок длиной 3; 4,5; 6 м.
11. § Е4-3-141. Натяжение беспетлевых арматурных пучков
Нормами предусмотрено последовательное натяжение пучков домкратами двойного действия грузоподъемностью 60 т.
В местах перегиба криволинейных пучков устанавливают гребенки-оттяжки, шарнирно прикрепляемые к проушинам, находящимися в фундаменте стенда.
Концы беспетлевых арматурных пучков пропускают в отверстия упорного щита и заклинивают наглухо в анкерной колодке конусной пробкой.
Перед натяжением по периметру пучка производят разметку краской или мелом для обнаруживания проскальзывания.
Нормы времени на измерители, указанные в таблице
12. § Е4-3-142. Сборка арматурных каркасов балок
Нормами предусмотрена сборка арматурных каркасов балок железнодорожных и автодорожных мостов из плоских каркасов и сеток с установкой стержней. Каркас собирают до установки опалубки. Установку и вязку арматуры плиты балки производят после установки опалубки.
1. Подноска плит. 2. Установка плит в гнезде специального стенда. 3. Выверка плит.
1. Установка на поддон стенда спиральных хомутов. 2. Распределение хомутов вдоль пучков. 3. Установка рабочей и распределительной арматуры в нижнем поясе. 4. Установка хомутов в местах перегибов криволинейных пучков. 5. Установка сеток стенки балки. 6. Вязка стыков сеток с установкой стержней. 7. Установка фиксаторов и стяжек. 8. Установка и вязка арматурных каркасов диафрагм. 9. Вязка арматуры торцов балки из стержней. 10. Установка закладных деталей. 11. Установка бетонных подкладок.
1. Установка каркасов нижнего пояса на поддон стенда. 2. Выверка каркаса и вязка стыков. 3. Отгиб хомутов и вязка стыков. 4. Установка сеток стенки балки. 5. Установка внутренних фиксаторов и стяжек. 6. Вязка стыков сеток с установкой дополнительных стержней в стыках. 7. Установка и вязка арматурных каркасов диафрагм. 8. Вязка арматуры торцов балки из стержней. 9. Установка закладных деталей. 10. Установка бетонных подкладок.
1. Установка сеток. 2. Выверка сеток. 3. Вязка стыков с установкой стержней. 4. Установка закладных деталей. 5. Установка бетонных подкладок.
Примечание. Сборку и вязку арматурных каркасов блоков составных балок нормировать по строкам № 1, 3, 4, 5 и 6.
13. § Е4-3-143. Армирование балок и блоков отдельными стержнями
1. Подача стержней в опалубку. 2. Разметка положения стержней. 3. Установка стержней. 4. Вязка стыков проволокой. 5. Установка бетонных подкладок.
| Состав звена арматурщиков | Диаметр стержней арматуры, мм | ||||||||||
| 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 25 | 28 | |
| 5 разр. — 1 4 разр. — 1 3 разр. — 1 | 75,0 | 46,5 | 32,5 | 26,0 | 21,0 | 17,5 | 14,0 | 12,0 | 10,5 | 8,6 | 7,6 |
| а | б | в | г | д | е | ж | з | и | к | л | |
14. § Е4-3-144. Установка арматурных каркасов
Нормами предусмотрена установка каркасов балок массой до 2,5 т и блоков массой до 1 т в опалубку козловым краном.
15. § Е4-3-145. Сборка и разборка опалубки
Нормами предусмотрены сборка и разборка инвентарной металлической опалубки балок пролетных строений длиной 12 — 33 м автодорожных и железнодорожных мостов и блоков составных балок автодорожных мостов. Опалубку собирают на поддоне из секций-щитов с помощью крана.
Торцевые щиты опалубки состоят из одной секции. Смежные секции-щиты скрепляют болтами, противоположные — поверху и понизу соединяют тяжами, проходящими через ребра жесткости.
Для плотности стыков опалубки по периметру поддона укладывают канат.
Для пропуска выпусков арматуры в опалубке блоков боковую опалубку плиты устраивают в виде гребенки.
1. Укладка каната по периметру поддона. 2. Установка боковых щитов. 3. Крепление боковых щитов болтами и тяжами. 4. Установка и крепление торцевых щитов. 5. Выверка опалубки. 6. Конопатка зазоров паклей.
1. Снятие креплений щитов. 2. Отделение боковых щитов от бетона. 3. Снятие боковых щитов с перемещением и складированием. 4. Снятие торцевых щитов.
1. Укладка каната по периметру поддона. 2. Установка торцевых щитов. 3. Установка боковых щитов. 4. Установка боковой опалубки плиты и крепление к боковым щитам. 5. Соединение щитов болтами. 6. Установка тяжей. 7. Конопатка зазоров в торце опалубки.
1. Снятие боковой опалубки плиты (гребенки). 2. Снятие креплений. 3. Снятие торцевых щитов. 4. Отделение от бетона и снятие боковых щитов. 5. Очистка каната от бетона.
16. § Е4-3-146. Очистка и смазка опалубки
Нормами предусмотрены очистка и смазка внутренней поверхности стальной опалубки балок и блоков.
| Наименование работ | Состав звена бетонщиков | Высота балки, м, до | ||
| 1,7 | 2,5 | |||
| Очистка опалубки | 2 разр. — 2 | 2,1 | 5,3 | 1 |
| Смазка опалубки | То же | 1,2 | 3,0 | 2 |
| а | б | N | ||
17. § Е4-3-147. Бетонирование балок и блоков пролетных строений
Нормами предусмотрена укладка бетонной смеси в конструкции при подаче бадьями.
1. Прием бетонной смеси из приборов перемещения через хобот, лоток или желоб. 2. Укладка бетонной смеси с проталкиванием шуровками и уплотнение вибраторами. 3. Разравнивание и заглаживание поверхности бетона. 4. Установка и снятие навесных вибраторов.
| Пролетные строения | Состав звена бетонщиков | Н. вр. | N | |
| Плитные | 5 разр. — 1 4 разр. — 1 3 разр. — 1 | 0,96 | 1 | |
| Ребристые при высоте балки, м, до | 1,7 | 1,4 | 2 | |
| 2,5 | 2,1 | 3 | ||
| Коробчатые и другие сложные сечения | 2,0 | 4 | ||
18. § Е4-3-148. Передача усилия натяжения с упоров на бетон
Нормами предусмотрено обжатие конструкции пучками. Поочередный отпуск натяжения пучков производят симметрично относительно вертикальной оси элемента.
19. § Е4-3-149. Снятие блоков со стенда
Нормами предусмотрено снятие со стенда блоков составных балок козловым краном.
1. Нормами предусмотрено изготовление железобетонных цельных блоков коробчатого сечения неразрезных пролетных строений без предварительного напряжения арматуры.
2. Цельные блоки коробчатого сечения длиной 1,5 — 3,5 м, шириной понизу 3,5 — 5 м, высотой 2 — 7 м, массой до 60 т изготавливают на подмостях. Подмости представляют собой пространственную ферму на лежневом основании, у которой верхний пояс повторяет очертание нижнего пояса пролетного строения.
3. Цельные блоки изготавливают с торцами трех типов: плоскими вертикальными, плоскими с одним выступом и зубчатыми с закругленными углами с шагом 16 см и высотой зуба 7 см.
4. Арматурный каркас блока собирают из отдельных каркасов: каркаса нижней плиты; двух каркасов вертикальных стенок; каркаса верхней плиты.
5. Бетонирование блоков нормировать по § Е4-3-147.
20. § Е4-3-150. Сборка арматурных каркасов блока
Нормами предусмотрена сборка в шаблоне арматурных каркасов нижней плиты, вертикальных стенок и верхней плиты блока из арматурных стенок массой 13 — 200 кг и стержней.
Сетки массой до 50 кг устанавливают в шаблон вручную, массой св. 50 кг — краном.
Внутренние фиксаторы, хомуты, стержни и стяжки устанавливают вручную.
1. Строповка, транспортировка и установка в шаблон сеток. 2. Разметка и установка арматурных стержней и фиксаторов. 3. Установка хомутов. 4. Установка стяжек. 5. Вязка пересечений проволокой. 6. Установка монтажных петель с креплением проволокой. 7. Установка бетонных подкладок.
| Наименование конструкций | Состав звена арматурщиков | Н. вр. | N |
|---|---|---|---|
| Нижняя плита и вертикальные стенки | 5 разр. — 1 4 разр. — 1 3 разр. — 2 |
15,0 | 1 |
| Верхняя плита | То же | 21,0 | 2 |
24. § Е4-3-154. Сборка и разборка опалубки
Нормами предусмотрены сборка и разборка инвентарной опалубки блока коробчатого сечения козловым краном.
Опалубку собирают на подмостях, настил которых служит опалубкой нижней плиты блока.
Опалубка блока состоит из наружной металлической опалубки и деревянной опалубки — внутренней, верхней плиты с бортиками и торцевой.
Наружную металлическую опалубку устанавливают из двух щитов. Щиты понизу крепят шарнирами к проушинам подмостей, а в верхней части — тяжами с фаркопфами.
Внутренняя опалубка представляет собой деревянный короб, вертикальные стенки которого служат внутренней опалубкой вертикальных стенок блока, а верх короба является опалубкой верхней плиты.
Торцевую опалубку нижней и верхней плит, вертикальных стенок, а также бортиков собирают из щитов и крепят болтами и распорками.
Собранную опалубку очищают сжатым воздухом.
| Наименование и состав работы | Состав звена | Н. вр. |
|---|---|---|
| Установка нащельников 1. Установка нащельников из готовых досок. 2. Крепление нащельников гвоздями. |
Плотник 3 разр. |
0,65 |
25. § Е4-3-155. Разъединение блоков
Нормой предусмотрено разъединение изготовленных блоков при помощи гидравлических домкратов.
Для разъединения блоков домкраты упирают в специальную балку, закрепленную к уголковым упорам нижней плиты.
26. § Е4-3-156. Снятие блоков со стенда
Нормами предусмотрено снятие со стенда блоков массой до 60 т козловым краном.
1. Строповка траверсы. 2. Перемещение крана. 3. Строповка блока. 4. Снятие блока со стенда и перемещение к месту складирования. 5. Установка блока на подкладки. 6. Расстроповка блока. 7. Расстроповка траверсы.
1. Нормами предусмотрено изготовление железобетонных плит проезжей части балочного неразрезного сталежелезобетонного пролетного строения с ездой поверху и тротуарных блоков пролетных строений.
2. Нормами предусмотрены плиты проезжей части составные и цельные. Составная плита состоит из консольных плит, плиты балластного корыта (при размещении на проезжей части трамвайного пути) и прямых плит.
Цельная плита в поперечном сечении состоит из трех частей: средней — длиной 5,56 м и двух консольных — длиной 5,43 м и 3,23 м. Промежутки между частями 44 см.
27. § Е4-3-157. Сборка и разборка опалубки
Нормами предусмотрены сборка и разборка опалубки плит проезжей части.
Деревянную опалубку сборных плит собирают на постоянном днище из досок толщиной 40 мм. Устройство гребенок с пропиливанием прорезей для пропуска выпусков арматуры в торцах производят на месте.
Плиты изготавливают встык друг к другу по несколько штук одного типа. Крайнюю боковую и торцевую опалубку крепят стойками и подкосами.
Металлическую опалубку собирают из инвентарных щитов, соединяемых шарнирно с жестким поддоном. Щиты закрепляют деревянными клиньями к вертикальным уголкам поддона. Поддон имеет 4 строповочные петли для перемещения арматурного каркаса с опалубкой в пропарочную камеру.
В цельной плите внутреннюю опалубку промежутков между консолями и средней частью плиты собирают из досок в процессе установки арматуры и раскрепляют деревянными рамками из брусков. Прорези в опалубке для пропуска арматурных стержней пропиливают по месту. Очистку и смазку опалубки нормировать по § Е4-3-154 т. 1 п. 5.
При сборке деревянной опалубки днища
1. Подноска досок. 2. Подкрепление днища. 3. Замена досок днища. 4. Заделка щелей днища.
При сборке деревянной боковой опалубки
1. Подноска досок. 2. Установка и выверка опалубки. 3. Установка опалубки торцов. 4. Разметка и пропиливание прорезей в гребенках. 5. Установка реек для образования паза.
1. Установка щитов. 2. Крепление щитов клиньями. 3. Выверка опалубки.
1. Подноска элементов опалубки. 2. Установка опалубки торцов. 3. Установка внутренней опалубки между консолью и средней частью плиты. 4. Разметка и пропиливание прорезей. 5. Крепление опалубки рамками. 6. Установка реек для образования паза.
При разборке боковой деревянной и металлической опалубки
1. Снятие креплений. 2. Отделение элементов опалубки от бетона. 3. Укладка элементов опалубки в штабеля.
При разборке деревянной опалубки торцов и внутренней
опалубки между консолью и средней частью плиты
1. Отделение торцевых досок от бетона. 2. Снятие распорных рамок внутренней опалубки. 3. Отделение от бетона и снятие досок внутренней опалубки.
28. § Е4-3-158. Армирование плит отдельными стержнями
Нормами предусмотрена сборка арматурного каркаса плиты с двойной арматурой из стержней.
1. Подача стержней в опалубку. 2. Разметка положения стержней. 3. Установка стержней. 4. Вязка пересечений проволокой. 5. Установка бетонных подкладок.
| Состав звена арматурщиков | Диаметр стержней арматуры, мм | ||||||||||
| 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 25 | 28 | |
| 5 разр. — 1 3 разр. — 1 | 59,0 | 36,5 | 26,0 | 21,0 | 18,0 | 15,0 | 13,0 | 11,0 | 9,7 | 7,9 | 6,7 |
| а | б | в | г | д | е | ж | з | и | к | л | |
29. § Е4-3-159. Установка опалубки с арматурным каркасом в пропарочную камеру
Нормами предусмотрено перемещение и установка в пропарочную камеру опалубки с арматурным каркасом на металлическом поддоне козловым краном. После снятия готовой плиты поддон с опалубкой перемещают из пропарочной камеры к месту сборки арматурного каркаса.
Для строповки в поддоне предусмотрены строповочные петли.
30. § Е4-3-160. Бетонирование плит
Нормами предусмотрено бетонирование плит при подаче бетонной смеси в бадьях козловым краном. Бетонную смесь уплотняют вибратором и шуровками.
31. § Е4-3-161. Извлечение плит из пропарочной камеры
32. § Е4-3-162. Сборка арматурных каркасов блоков
Нормами предусмотрена сборка арматурных каркасов из стержней на шаблоне и сборка из них каркаса тротуарного блока. Каркасы к опалубке подают козловым краном.
СБОРКА АРМАТУРНЫХ КАРКАСОВ ИЗ СТЕРЖНЕЙ
1. Разметка положения стержней. 2. Установка стержней в шаблон. 3 Вязка пересечений проволокой. 4. Установка бетонных подкладок.
| Состав звена арматурщиков | Диаметр стержней арматуры, мм, до | ||||||
| 6 | 8 | 10 | 12 | 14 | 16 | 18 | |
| 5 разр. — 1 3 разр. — 1 | 68,0 | 48,0 | 33,0 | 27,5 | 22,5 | 19,0 | 16,0 |
| а | б | в | г | д | е | ж | |
33. § Е4-3-163. Сборка и разборка деревянной опалубки
Нормами предусмотрены сборка и разборка инвентарной опалубки блоков из щитов на дощатом настиле.
Крепление опалубки производят: снизу — при помощи клиньев; сверху — продольными и поперечными инвентарными стяжками из досок размером 40 x 80 мм.
Очистку и смазку опалубки нормировать по § Е4-3-154 т. 1 п. 5.
34. § Е4-3-164. Бетонирование блоков
Нормами предусмотрена укладка бетонной смеси в опалубку блоков.
35. § Е4-3-165. Складирование блоков
36. § Е4-3-166. Сборка арматурных каркасов из отдельных стержней
Нормами предусмотрена сборка арматурных каркасов стоек, ригелей, контурных облицовочных блоков из стержней на шаблонах.
1. Подача стержней в шаблон. 2. Разметка положения стержней. 3. Установка стержней. 4. Вязка пересечений проволокой. 5. Установка выпусков арматуры и монтажных петель с вязкой проволокой. 6. Строповка, прием каркаса при снятии с шаблона и расстроповка.
| Состав звена арматурщиков | Диаметр стержней арматуры, мм | ||||||||||||
| 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 25 | 28 | 30 | 32 | |
| 5 разр. — 1 3 разр. — 1 | 86 | 54 | 41 | 29,5 | 24,5 | 20,5 | 16,5 | 14,5 | 12,5 | 9,7 | 8,4 | 7,8 | 7,2 |
| а | б | в | г | д | е | ж | з | и | к | л | м | н | |
37. § Е4-3-167. Установка арматурных каркасов в опалубку
Нормами предусмотрена установка арматурных каркасов сборных опор козловым или пневмоколесным краном.
В нижней части фундаментных блоков для образования отверстий для пропуска штырей из фундаментной плиты устанавливают стальные трубки диаметром 100 мм, длиной 300 мм. После бетонирования трубки извлекают.
1. Строповка каркаса. 2. Перемещение каркаса на расстояние до 30 м. 3. Установка каркаса в опалубку. 4. Выверка каркаса. 5. Расстроповка каркаса.
38. § Е4-3-168. Сборка и разборка опалубки
Нормами предусмотрены сборка и разборка инвентарной деревянной опалубки фундаментных блоков (подколонников), стоек и ригелей, а также инвентарной металлической и деревянной опалубки контурных облицовочных блоков.
Сборку опалубки подколонников, стоек и ригелей производят на сплошном дощатом настиле пропарочной камеры ямного типа, контурных облицовочных блоков — на поддоне.
Опалубка подколонников состоит из наружной и внутренней опалубки. Наружная опалубка щитовая. Внутренняя опалубка представляет собой форму в виде «стакана», которую устанавливают в готовом виде. «Стакан» раскрепляют распорками из бруса 40 x 50 мм и закрывают щитом.
Опалубку контурных облицовочных блоков собирают из наружных и торцевых щитов и внутренней опалубки, которую устанавливают в собранном виде после установки арматурного каркаса.
Крепление деревянных опалубок всех конструкций состоит из инвентарных элементов — подкосов, распорок, упорного бруса, закрепленного по периметру опалубки, стоек и стяжек.
Для пропуска арматурных выпусков в опалубке предусмотрены прорези по диаметру арматуры.
Для устройства фасок в стойках прямоугольного сечения на опалубку стоек устанавливают уголки.
Подачу элементов опалубки на сборку и извлечение из пропарочной камеры производят козловым краном.
Очистку и смазку опалубки нормировать по § Е4-3-154, т. 1 п. 5.
СБОРКА И РАЗБОРКА ОПАЛУБКИ ФУНДАМЕНТНЫХ БЛОКОВ (ПОДКОЛОННИКОВ)
1. Строповка и подача элементов опалубки. 2. Установка элементов опалубки с частичным креплением щитов гвоздями. 3. Выверка опалубки. 4. Расстроповка опалубки. 5. Крепление опалубки распорками и подкосами.
1. Строповка элементов опалубки. 2. Снятие креплений. 3. Отделение элементов опалубки от бетона. 4. Извлечение элементов опалубки из пропарочной камеры со складированием и расстроповкой.
При сборке металлической опалубки
1. Строповка щитов. 2. Установка щитов наружной опалубки. 3. Установка внутренней опалубки. 4. Крепление смежных щитов болтами и противоположных щитов стяжками. 5. Крепление поддона и щитов фиксирующими шплинтами. 6. Расстроповка элементов опалубки. 7. Выверка опалубки.
1. Строповка элементов опалубки. 2. Снятие болтов в смежных щитах. 3. Снятие стяжек и фиксирующих шплинтов. 4. Отделение элементов опалубки от бетона. 5. Извлечение элементов опалубки из пропарочной камеры, складирование и расстроповка.
При сборке деревянной опалубки
1. Строповка щитов. 2. Установка щитов наружной опалубки. 3. Установка внутренней опалубки. 4. Крепление опалубки тяжами, стяжками и распорками. 5. Выверка опалубки. 6. Расстроповка опалубки. 7. Конопатка зазоров паклей.
1. Строповка элементов опалубки. 2. Снятие распорок, стяжек и тяжей. 3. Отделение элементов опалубки от бетона. 4. Извлечение элементов опалубки из пропарочной камеры, складирование и расстроповка.
1. Разметка мест установки щитов. 2. Строповка и подача элементов опалубки. 3. Установка боковых и торцевых щитов. 4. Выверка опалубки. 5. Крепление опалубки. 6. Расстроповка опалубки.
1. Строповка щитов. 2. Снятие креплений. 3. Отделение щитов от бетона. 4. Перемещение и складирование элементов опалубки. 5. Расстроповка элементов опалубки.
Нормы времени на 1 м2 опалубки, соприкасающейся с бетоном
Примечание. На устройство фасок в стойках прямоугольного сечения принимать плотника 3-го разряда. Н. вр. на 100 м фаски — 1,5 чел.-ч.
1. Разметка мест установки щитов. 2. Строповка и подача элементов опалубки. 3. Установка боковых и торцевых щитов. 4. Установка опалубки ниш. 5. Выверка опалубки. 6. Крепление опалубки подкосами, стяжками и швеллерами. 7. Расстроповка опалубки.
1. Строповка щитов. 2. Снятие креплений. 3. Отделение щитов от бетона. 4. Разборка опалубки ниш. 5. Перемещение и складирование элементов опалубки. 6. Расстроповка элементов опалубки.
39. § Е4-3-169. Бетонирование конструкций опор
1. Выгрузка бетонной смеси из автомобиля-самосвала в бадью. 2. Строповка и прием бадьи. 3. Выгрузка бетонной смеси в опалубку или на боек с частичной перекидкой лопатами. 4. Уплотнение бетонной смеси вибратором. 5. Заглаживание поверхности бетона.
40. § Е4-3-170. Извлечение конструкций из пропарочной камеры
3 разр. — 1
Машинист крана
6 разр. — 1
Примечание. Перемещение блоков на каждые следующие 10 м нормировать по § Е4-3-159 № 2.
41. § Е4-3-171. Разные работы
Нормами предусмотрены установка и снятие щитов размером 6 x 3 м для закрытия пропарочной камеры и установка переносной пропарочной камеры козловым краном.
Сборник Е17. Строительство автомобильных дорог
42. § Е17-57. Приготовление цементогрунтовой смеси в установке ДС-50А
В состав комплекта машин входят: смесительная установка ДС-50А, бульдозер мощностью свыше 73 кВт (100 л.с.).
Техническая характеристика установки ДС-50А
Тип установки ...................... передвижная смесительная установка
непрерывного действия
Производительность, т/ч ..................................... 100 — 120
Установленная мощность, кВт (л.с.):
электродвигателей ....................................... 116 (158)
электронагревателей ......................................... 3 (4)
Тип питателя ......................... ленточный, объемного дозирования
Дозатор цемента .................................... объемный, роторный
Вместимость накопительного бункера, м3 ........................... 2,86
Смеситель ....................................... двухвальный лопастной непрерывного действия
Масса установки, т ................................................. 28
1. Осмотр и регулировка дозаторов грунта, цемента, воды. 2. Подача грунта бульдозером с надвижкой его на течки питателя. 3. Управление установкой в процессе работы (контроль за работой транспортеров и дозаторов, за наличием цемента и грунта в расходных бункерах, за водой в расходной вместимости). 4. Техническое обслуживание агрегатов установки в течение смены.
| Состав звена | Н. вр. |
| Машинист бульдозера 6 разр. — 1 | 12,5 (2,5) |
| « установки 5 разр. — 1» | |
| Помощник машиниста 4 разр. — 1 | |
| Дорожный рабочий 2 разр. — 1 | |
| Электрослесарь 4 разр. — 1 |
43. § Е17-58. Приготовление цементобетонной смеси в установке СБ-109
В состав комплекта машин входят: бетоносмесительная установка СБ-109, три погрузчика ТО-18 мощностью 100 кВт (136 л.с.) и бульдозер мощностью свыше 73 кВт (100 л.с.).
Тип бетоносмесителя ............ гравитационный, непрерывного действия
Производительность, м3/ч .......................................... 120
Максимальная крупность заполнителя, мм ............................. 70
Марка дозаторов цемента ......................................... СБ-90
Марка дозаторов заполнителей ................................... СБ-114
Количество фракций заполнителей, шт. ................................ 3
Вместимость расходных бункеров для:
цемента, т...................................................... 40
заполнителей, м3 ............................................... 70
Мощность электродвигателей (без учета электродвигателей,
установленных на складе цемента), кВт (л.с.) ................ 135 (184)
Масса установки, т ................................................ 132
1. Осмотр и регулировка дозаторов щебня, песка, воды. 2. Подача щебня и песка бульдозером к рабочей площадке погрузчиков. 3. Подача песка и щебня в питатели погрузчиками. 4. Дозировка пластифицирующих добавок и введение их в состав компонентов бетонной смеси. 5. Управление работой установки с пульта (контроль за работой конвейеров и дозаторов, за наличием цемента и заполнителей в расходных бункерах, за водой в расходной вместимости). 6. Техническое обслуживание агрегатов установки в течение смены. 7. Очистка смесителя от остатков бетонной смеси и промывка его водой.
44. § Е17-59. Приготовление цементобетонной смеси в установке СБ-78
Нормой подача цемента не предусмотрена и оплачивается отдельно.
В состав комплекта машин входят: бетоносмесительная установка СБ-78, погрузчик ТО-18 мощностью 100 кВт (136 л.с.) и бульдозер мощностью свыше 73 кВт (100 л.с.).
Тип бетоносмесителя ............. гравитационный, непрерывного действия
Производительность, м3/ч ........................................... 60
песок ........................................................... 1
щебень .......................................................... 3
Максимальный размер заполнителя, мм ................................ 70
Вместимость расходных бункеров для, м3:
цемента ........................................................ 12
заполнителей ................................................... 36
Установленная мощность, кВт (л.с.) ............................ 58 (79)
1. Осмотр и регулировка дозаторов щебня, песка, воды. 2. Подача щебня и песка бульдозером. 3. Дозировка пластифицирующих добавок и введение их в воду для затворения. 4. Управление работой установки с пульта (контроль за работой транспортеров и дозаторов, за наличием цемента и заполнителей в расходных бункерах, за водой в расходной вместимости). 5. Техническое обслуживание агрегатов установки в течение смены. 6. Очистка смесителя от остатков бетонной смеси и промывка его водой.
45. § Е17-60. Приготовление цементобетонной смеси в установке СБ-37 (С-780)
Нормами предусмотрено приготовление цементобетонной смеси при бесперебойной подаче цемента и заполнителей, и с первоначальным запасом материалов в бункерах не менее чем на 1,5 ч работы.
Нормами не предусмотрены и оплачиваются отдельно обслуживание складов цемента и заполнителей, подача заполнителей в расходные бункера и приготовление растворов добавок.
Тип установки ............... автоматизированная, непрерывного действия
Производительность установки, м3/ч ............................ 15 — 30
цемента, т/ч .............................................. 5 - 10<br>
заполнителя, т/ч ...................................... 12,5 - 25,0<br>
воды, м3/ч .................................................. 3 - 6
Количество фракций крупного заполнителя ............................. 2
Размер фракций заполнителя, мм .................... 5 — 15; св. 15 — 40
Мощность, кВт (л.с.) .......................................... 44 (60)
Масса основного оборудования, т .................................. 29,5
| Профессия и разряд рабочих | Количество смесителей | |
| 1 | 2 | |
| Машинист установки 5 разр. | 1 | 2 |
| Помощник машиниста 4 разр. | 1 | 1 |
| Дозировщик компонентов 3 разр. | 1 | 1 |
| Электрослесарь 4 разр. | 1 | 1 |
| Слесарь строительный 5 разр. | 1 | 1 |
46. § Е17-61. Приготовление цементобетонной смеси в установке СБ-118
Нормой подача цемента не предусмотрена и оплачивается отдельно.
В состав комплекта машин входят: бетоносмесительная установка СБ-118, три погрузчика ТО-18 мощностью 100 кВт (136 л.с.) и бульдозер мощностью свыше 73 кВт (100 л.с.).
бетоносмесительной установки СБ-118
Тип установки ................ автоматизированная непрерывного действия
Производительность, м3/ч .......................................... 240
Количество фракций заполнителя ...................................... 3
Максимальная крупность заполнителя, мм ............................. 70
цемента ........................................................ 40
заполнителя .................................................... 70
цемента ..................................................... СБ-90
заполнителей ............................................... СБ-115
воды ........................................................ С-762
установленная ........................................... 350 (476)
потребляемая ............................................ 215 (292)
1. Осмотр и регулировка дозаторов щебня, песка, воды. 2. Подача щебня и песка бульдозером к рабочей площадке погрузчика. 3. Подача песка и щебня в питатели погрузчиками. 4. Дозировка пластифицирующих добавок и введение их в состав компонентов бетонной смеси. 5. Управление работой установки с операторского пульта (контроль за работой конвейеров и дозаторов, за наличием цемента и заполнителей в расходных бункерах, за количеством воды в расходной вместимости). 6. Техническое обслуживание агрегатов установки в течение смены. 7. Выдача готовой смеси в транспортные средства.
47. § Е17-62. Приготовление асфальтобетонной смеси в установке Д-617-2
Нормами не предусмотрены и оплачиваются отдельно подача заполнителей к вибротечкам подземной галереи, обслуживание битумного хозяйства и складов заполнителей.
Заправка и подготовка смесительной установки перед началом работы нормами настоящего параграфа не предусмотрены и нормируются по § Е17-68 при составе звена, работающего на установке.
Техническая характеристика установки Д-617-2
Тип смесительного агрегата ........................ башенный с мешалкой
периодического действия
материалов до 5%, т/ч .............................................. 50
Масса одного замеса, кг .......................................... 1200
Установленная мощность, кВт (л.с.):
электродвигателей ....................................... 275 (374)
электронагревателей ..................................... 158 (215)
Масса комплекта, т ................................................ 138
1. Осмотр и регулировка всех дозаторов. 2. Обслуживание воздуховодной установки и контроль температуры просушенных материалов. 3. Управление установкой в процессе работы. 4. Выдача готовой смеси в транспортные средства. 5. Измерение температуры смеси и оформление документа на смесь. 6. Техническое обслуживание агрегатов установки в течение смены.
48. § Е17-63. Приготовление асфальтобетонной смеси в установке Д-645-3
Нормами не предусмотрена и оплачиваются отдельно подача холодных заполнителей к течкам подземной галереи, обслуживание битумного хозяйства и складов заполнителей.
Заправка и подготовка смесительной установки перед началом работы нормами настоящего параграфа не предусмотрены и нормируются по § Е17-68 при составе звена, работающего на установке.
Техническая характеристика установки Д-645-3
Производительность при исходной влажности
материалов до 5%, т/ч ............................................. 100
электродвигателей ....................................... 415 (564)
электронагревателей ..................................... 208 (283)
Масса комплекта, т ................................................ 200
1. Осмотр и регулировка всех дозаторов. 2. Обслуживание воздуховодной установки и контроль температуры просушенных материалов. 3. Управление установкой в процессе работы. 4. Выдача готовой смеси в транспортные средства и оформление документа на смесь. 5. Техническое обслуживание агрегатов установки в течение смены.
49. § Е17-64. Приготовление асфальтобетонных и других битумоминеральных смесей в смесительной установке ДС-35А (Д-597А)
Нормами предусмотрена масса одного замеса до 700 кг.
Нормами не предусмотрены и оплачиваются отдельно подача заполнителей к питателю холодного элеватора, обслуживание битумного хозяйства и складов заполнителей. Заправка и подготовка смесительной установки перед началом работы нормами настоящего параграфа не предусмотрены и нормируются по § Е17-68.
1. Осмотр и регулировка всех дозаторов. 2. Обслуживание воздуховодной установки и контроль температуры просушенных материалов. 3. Управление установкой в процессе работы. 4. Выдача готовой смеси в транспортные средства или в бункер-накопитель. 5. Обслуживание автоматической системы управления установки. 6. Измерение температуры смеси.
50. § Е17-65. Приготовление асфальтобетонных смесей в установке Д-508-2А
Нормами не предусмотрены и оплачиваются отдельно подача заполнителей к питателю холодного элеватора, обслуживание битумного хозяйства и складов заполнителей.
Заправка и подготовка смесительной установки перед началом работы в нормах настоящего параграфа не предусмотрены и нормируются по § Е17-68.
Тип смесителя .............................. башенный, сборно-разборный
с мешалкой периодического действия
Производительность при средней влажности
исходных материалов до 5%, т/ч ................................ 25 — 30
Тип элеваторов ............................................... ковшовые
Тип сушильного барабана ..................... наклонный, цилиндрический
Тип форсунки .............................. воздушная, низкого давления
Вместимость топливного бака, л .................................... 550
Вид топлива ............................................ мазут топочный
Тип грохота ................................................ барабанный
Количество отсеков «горячего» бункера, шт. .......................... 4
Дозировка минеральных материалов .............................. весовая
Дозировка битума ............................................. объемная
Масса установки, т ............................................... 59,1
1. Осмотр и регулировка всех дозаторов. 2. Обслуживание воздуходувной установки и контроль температуры просушенных материалов. 3. Управление установкой в процессе работы. 4. Выдача готовой смеси в транспортные средства. 5. Измерение температуры смеси и оформление паспорта на смесь.
51. § Е17-66. Приготовление асфальтобетонных смесей в смесительной установке ДС-95
Нормами не предусмотрены и оплачиваются отдельно подача заполнителей к вибротечкам подземной галереи, обслуживание битумного хозяйства и складов заполнителей.
Техническая характеристика смесительной установки ДС-95
Тип установки ..................................... автоматизированная,
непрерывного действия
Тип смесителя ................................. периодического действия
Производительность, т/ч ............................................ 50
электродвигателей ....................................... 300 (408)
электронагревателей ..................................... 280 (381)
бункера агрегата питания, м3 ................................... 40
битумных емкостей, м3 .......................................... 60
бункера готовой смеси, т ....................................... 70
Масса установки, т ................................................. 85
1. Осмотр и регулировка всех дозаторов. 2. Обслуживание воздуходувной установки и контроль температуры просушенных материалов. 3. Управление установкой в процессе работы. 4. Выдача готовой смеси в транспортные средства. 5. Измерение температуры смеси и оформление документа на смесь.
52. § Е17-67. Приготовление асфальтобетонных смесей в установке ДС-117-2Е
Нормами не предусмотрены и оплачиваются отдельно подача заполнителей к бункеру-питателю, обслуживание битумного хозяйства и складов заполнителей.
Техническая характеристика установки ДС-117-2Е
Тип установки ...................................... автоматизированная непрерывного действия
Тип смесителя ................................. периодического действия
Производительность, т/ч ............................................ 25
Мощность электродвигателей, кВт (л.с.) ...................... 150 (204)
Число отсеков бункера-питателя ...................................... 3
бункера-питателя ............................................... 10
бункера минерального порошка ................................... 20
Масса, т ........................................................... 70
Мощность газодувной машины, м3/ч .................... св. 15000 — 75000
1. Осмотр и регулировка всех дозаторов. 2. Обслуживание газодувной машины и контроль температуры просушенных материалов. 3. Управление установкой в процессе работы. 4. Выдача готовой смеси в транспортные средства. 5. Измерение температуры смеси и оформление документа на смесь.
53. § Е17-68. Подготовка асфальтобетонных смесительных установок к работе
1. Осмотр и смазка отдельных узлов. 2. Заправка топливных баков горючим. 3. Зажигание форсунок и прогревание сушильного барабана или барабана-смесителя. 4. Пробный пуск барабана. 5. Уборка рабочего места после подготовки смесительной установки к работе.
| Состав звена | Н. вр. |
|---|---|
| Машинист установки 6 разр. — 1 Помощник машиниста 5 разр. — 1 Машинист газодувной машины 4 разр. — 1 Асфальтобетонщик-варильщик 3 разр. — 1 Электрослесарь 4 разр. — 1 |
3,2 |
54. § Е17-69. Приготовление вяжущих материалов
1. Вырубка битума в битумохранилище. 2. Выемка битума из битумохранилища с размельчением кусков.
1. Выпаривание воды из битума. 2. Разогревание битума до температуры 150 °C в котлах вместимостью 15000 л (без жаровых труб) с поддержанием огня в топке. 3. Перекачивание готового битума насосом в резервный котел или распределитель.
При приготовлении дорожного дегтя
1. Погрузка и доставка безводного пека и масла. 2. Загрузка котла пеком и маслом. 3. Разогревание пека и масла в котле с поддержанием огня в топке.
При разогревании битума или дегтя
1. Растопка котла. 2. Разогревание безводного битума до температуры 170 °C или дегтя до температуры 120 °C с поддержанием огня в топке. 3. Перемешивание содержимого в котле с измерением температуры и добавлением пека и масла в необходимых случаях. 4. Раскупорка тарного дегтя и загрузка котла материалами с доставкой на расстояние до 10 м (при разогревании в котлах вместимостью 350 — 450 л).
Примечание. Нормами предусмотрена вырубка битума при вязком состоянии его (в летнее время). При вырубке битума в твердом состоянии (в зимнее время) Н. вр. строк 1 - 4 умножать на 0,54.
55. § Е17-70. Приготовление битума в котлах вместимостью 15000 л с применением препарата СКТН-1
Нормами предусмотрено приготовление битума, предварительно подогретого до температуры 80 — 100 °C.
Дежурный электрослесарь в нормы не включен и его труд оплачивается отдельно.
1. Разогрев битумопровода. 2. Заполнение котлов битумом. 3. Разжигание форсунки или включение электронагревателей. 4. Приготовление битума. 5. Отключение форсунки или электронагревателей. 6. Перекачивание готового битума в рабочий котел.
56. § Е17-71. Очистка битумных котлов
| Состав работы | Н. вр. |
|---|---|
| 1. Очистка битумного котла. 2. Погрузка и отвозка осадка на тачке на расстояние до 50 м. 3. Устройство и разборка катальных ходов. | 6,8 |
Сборник Е20. Ремонтно-строительные работы (Выпуск 2)
57. § Е20-2-51. Изготовление компенсаторов для тросового ограждения
Характеристика гидравлического пресса
Максимальное усилие пресса, Н (тс) ....................... 980665 (100)
Высота оси прессования под станиной, мм ........................... 120
Масса, т ......................................................... 2,14
Рабочее давление жидкости, Па (кгс/см2):
низкое ................................................... 6,5 (65)
высокое .................................................. 20 (200)
1. Нагрев и гнутье концов заготовок вручную с правкой петель. 2. Подготовка пресса. 3. Гнутье заготовок по шаблону на прессе.
| Состав рабочих | Н. вр. |
|---|---|
| Кузнец ручной ковки 4 разр. — 1 то же 2 разр. — 1 |
0,2 |
58. § Е20-2-52. Изготовление полухомутов для сжимов тросового ограждения
1. Нарезка заготовок из круглой стали. 2. Нарезка резьбы на двух концах заготовки леркой на токарном станке.
| Наименование работ | Состав рабочих | Измеритель | Н. вр. | N |
|---|---|---|---|---|
| Изготовление заготовок | Токарь 2 разр. | 1 заготовка | 0,07 | 1 |
| Гнутье полухомутов | Кузнец ручной ковки 4 разр. | 1 полухомут | 0,04 | 2 |
Примечание. Нормой времени предусмотрено изготовление заготовки для сжима из круглой стали марки Ст3 диаметром 16 мм, длиной 203 мм, массой 0,3 кг.
59. § Е20-2-62. Приготовление битума в бескотловой установке с электроподогревом
Бескотловая установка состоит из насоса Д-171, промежуточной емкости, трех лотков длиной по 3,5 м, установленных наклонно и обогреваемых электронагревательными элементами, расходной емкости, в которую сливается готовый битум.
1. Подогрев битума в битумохранилище. 2. Перекачка битума насосом в верхнюю емкость. 3. Подогрев битума в емкости электротермическим способом. 4. Выпаривание воды из битума и разогрев его до рабочей температуры в открытых лотках. 5. Слив готового битума в рабочую или резервную емкость.
| Состав рабочих | Н. вр. |
|---|---|
| Асфальтобетонщик-варильщик 4 разр. | 0,7 |
60. § Е20-2-63. Наполнение битумных котлов битумом насосной установкой НУ-300
Характеристика насосной установки
Двигатель ..................................................... АО-54-2
Мощность двигателя, кВт ............................................. 8
Частота вращения, об/мин ......................................... 1460
Реактор ........................................................ РМ-250
Насос ................................................... шестеренчатый
Частота вращения вала насоса, об/мин .............................. 176
Подача насоса, л/мин .............................................. 300
| Состав работ | Н. вр. | N |
|---|---|---|
| Наполнение битумных котлов | 0,23 (0,23) |
1 |
| Перекачивание битума | 0,14 (0,14) |
2 |
61. § Е20-2-64. Вязка арматурных каркасов для дорожных сигнальных столбиков и столбов дорожных знаков
1. Вытягивание стали, доставленной в кругах (бухтах). 2. Сортировка. 3. Выпрямление. 4. Резка рычажными ножницами. 5. Очистка от ржавчины. 6. Гнутье стержней и хомутов вручную.
1. Распределение готовых арматурных стержней на верстаке. 2. Вязка каркасов с откладыванием их в сторону.
62. § Е20-2-65. Изготовление железобетонных сигнальных столбиков, лотков, столбов и плит в стальной форме
Нормами настоящего параграфа предусмотрено изготовление железобетонных столбов, сигнальных столбиков и плит в стальной форме в виде кассеты, рассчитанной на одновременное бетонирование 10 шт. изделий и лотков толщиной стенок 0,1 м в стальной форме на одно изделие.
Приготовление бетонной смеси и арматурных каркасов нормами не учтено и оплачивается отдельно.
1. Сборка стальной формы и смазка поверхности, соприкасающейся с бетоном. 2. Укладка арматурных каркасов в форму. 3. Укладка и уплотнение бетонной смеси с заглаживанием открытой поверхности. 4. Разборка формы с очисткой ее поверхности от остатков бетона.
63. § Е20-2-66. Изготовление железобетонных сигнальных столбиков, столбов и бетонных фундаментов для дорожных знаков в деревянной опалубке
1. Сборка и установка форм опалубки столбиков, столбов и фундаментов. 2. Крепление и выверка форм опалубки. 3. Смазывание внутренней поверхности опалубки. 4. Установка формы готовых арматурных каркасов (столбиков и столбов) и закладных частей (металлических — для столбов и деревянных — для фундаментов). 5. Укладка и уплотнение бетонной смеси. 6. Заглаживание открытых поверхностей. 7. Разборка форм опалубки. 8. Затирка раковин. 9. Исправление ребер граней у столбиков и столбов. 10. Приготовление цементного раствора для затирки раковин. 11. Очистка форм опалубки от бетона.
Примечание. Заготовка арматуры, вязка арматурных каркасов и приготовление смеси нормами настоящего параграфа не предусмотрены и нормируются отдельно.
64. § Е20-2-67. Изготовление сборных железобетонных ограждающих брусьев и столбов в деревянной опалубке
Нормами настоящего параграфа предусмотрено изготовление брусьев сечением 0,35 x 0,1 м и столбов 0,3 x 0,2 м.
Ограждающие брусья крепятся на железобетонных столбах и предназначены для обеспечения безопасности автомобильного движения на опасных участках дороги (кривые, высокие насыпи).
1. Сборка опалубки из щитов с креплением болтами. 2. Смазывание внутренней поверхности. 3. Установка в форму готового арматурного каркаса. 4. Укладка и уплотнение бетонной смеси вибратором. 5. Затирка раковин и исправление граней. 6. Разборка опалубки с очисткой от остатков бетонной смеси.
| Наименование изделий | Длина изделия, м | Н. вр. | N |
| Брусья | 2,0 | 0,63 | 1 |
| 2,5 | 0,57 | 2 | |
| Столбы | 1,48 | 0,59 | 3 |
Примечание. Изготовление щитов для опалубки, заготовка арматуры, приготовление и транспортировка бетонной смеси нормами не предусмотрены и нормируются отдельно.
65. § Е20-2-68. Изготовление деревянной опалубки для формования железобетонных дорожных сигнальных столбиков
Для столбиков квадратного сечения
1. Разметка элементов опалубки. 2. Отеска и перепиливание досок. 3. Острожка и фуговка. 4. Изготовление боковых щитов и днища с долблением гнезд. 5. Изготовление хомутов и крышек. 6. Изготовление нашивных брусков. 7. Сборка форм.
8. Заготовка болванок для клиньев наголовника. 9. Разметка болванок. 10. Изготовление клиньев наголовника. 11. Острожка клиньев вручную. 12. Изготовление крышек наголовника.
| Состав рабочих | Форма | |
| квадратная | шестигранная | |
| Н. вр. | Н. вр. | |
| Плотники 3 разр. — 1 2 разр. — 1 | 4,5 | 5,8 |
| а | б | |
Примечание. Нормами предусмотрено изготовление опалубки по действующим типовым проектам.
66. § Е20-2-69. Изготовление деревянных сигнальных столбиков и столбов дорожных знаков
1. Перепиливание бревен. 2. Отеска накругло под скобу. 3. Острожка. 4. Затеска концов на полушар. 5. Устройство плоскости для щитка знака на столбе. 6. Изготовление поперечин и прикрепление их к столбам и тумбам.
Плотники 3 разр. — 1 2 разр. — 1
Нормы времени на 1 столб или 1 столбик
| Наименование работы | Столбы | Сигнальные столбики | ||
| Н. вр. | Н. вр. | |||
| Изготовление столбов, сигнальных столбиков из бревен | без окорки | 0,99 | 0,5 | 1 |
| с окоркой | 1,1 | 0,53 | 2 | |
| а | б | N | ||
Сборник Е40. Изготовление строительных конструкций и деталей (Выпуск 3)
67. § Е40-3-30. Изготовление лесов, стремянок и лестниц
1. Разметка и распиловка материала. 2. Заготовка прокладок. 3. Изготовление сопряжений в стойках и подкосах. 4. Сборка элементов лесов.
Плотники 4 разр. — 1 2 разр. — 1
Нормы времени на 100 м элементов лесов и на 100 м длины стремянок
| Вид конструкций | Н. вр. | N | |
| Стоечные леса | 6,4 | 1 | |
| Выпускные леса | 1,7 | 2 | |
| Щитовые стремянки шириной, м | до 1 | 32,5 | 3 |
| св. 1 | 39,5 | 4 | |
Примечание. Нормами предусмотрено изготовление элементов лесов. Изготовление настила нормируется дополнительно.
1. Отбор и поперечное перепиливание материалов. 2. Острожка и изготовление балочек для площадок, ступеней, тетив, перил. 3. Сборка маршей с пригонкой всех элементов. 4. Сверление отверстий и постановка болтов или скрепление марша набойками.
1. Разметка и изготовление сопряжений с помощью электропилы в деталях, напиленных по размеру. 2. Сборка опорных рам. 3. Закрепление шарниров на опорных рамах болтами со сверлением отверстий для них. 4. Установка прогонов с закреплением их болтами. 5. Установка распорок между прогонами. 6. Устройство настила по прогонам с прибивкой гвоздями.
| Состав звена | Н. вр. |
|---|---|
| Плотники 3 разр. — 1 2 разр. — 1 |
4,2 |
68. § Е40-3-31. Изготовление элементов заборов
Плотники 4 разр. — 1 3 разр. — 1
69. § Е40-3-33. Изготовление плотничных щитов
1. Частичная окорка ранее напиленных по размеру досок или горбылей. 2. Отеска кромок. 3. Укладка на верстак. 4. Сборка на гвоздях щитов перегородок, накатов, настилов, подмостей и катальных ходов. 5. Укладка готовых щитов в штабель.
При изготовлении щитов вентиляционных шахт
1. Сколачивание щитов шириной до 0,6 м из готовых досок и брусков. 2. Разметка и выпиливание выреза для подсоединения горизонтальной вентиляции (в необходимых случаях). 3. Нарезание и прокладывание по щитам войлока или асбеста. 4. Обивка щитов с одной стороны кровельной листовой сталью с резкой, проолифкой стали и заготовкой картин. 5. Укладывание готовых щитов в штабель.
Примечания. 1. Для перегородок и накатов нормами предусмотрены щиты площадью до 2 м2. При сборке щитов большей площади Н. вр. умножать на 0,85. 2. Поперечное перепиливание досок и горбылей (если они заранее не напилены по размерам щитов) следует нормировать отдельно. 3. Окорка и отеска кромок предусмотрены в количестве не св. 25% их общей длины в щите. Окорку и отеску кромок сверх указанного количества следует нормировать дополнительно по строке № 10 § Е6-42 или по строке № 5 § Е6-45. 4. На устройство в щитах вентиляционных шахт смотрового окна с выпиливанием проема, заготовкой и установкой дверки принимать на 1 окно Н. вр. 0,24 чел.-ч.
70. § Е40-3-37. Изготовление инвентаря и мелких изделий
1. Подбор материала. 2. Перепиливание и необходимая обработка. 3. Изготовление инвентаря и мелких изделий.
Примечание. На заделку сучков в брусках и деталях добавлять на 100 мест заделки Н. вр. по табл. 2.
Нормы времени на 100 мест заделки
| Наименование работ | Состав плотников | Н. вр. | N | |
| Высверливание сучков | коловоротом на сверлильном станке | 3 разр. | 3,8 | 1 |
| то же | 1,1 | 2 | ||
| Заделка высверленных отверстий пробками на клею | 3 разр. | 1,8 | 3 | |
Антисептирование и огнезащита древесины
1. Влажность древесины, подлежащей пропитке антисептиками, не должна превышать 25%. При большей влажности качество антисептирования сильно снижается, а при промазке маслянистыми антисептиками не достигает цели и даже может быть отрицательным.
Примечание. Требуемая влажность древесины может быть и большей в зависимости от способа антисептической обработки ее.
2. Поверхность древесины перед антисептированием должна быть тщательно очищена от коры, извести, льда и грязи.
3. Защитную обработку элементов следует производить после полной их заготовки (опиливания, устройства врубок, сверления и т.п.).
4. Антисептирование водными растворами неразобранных конструкций и сортаментов следует производить главным образом с помощью гидропульта, направляя струю по всем щелям и местам сопряжений.
5. Учитывая ядовитые и опасные в пожарном отношении свойства антисептиков, хранение их должно производиться в соответствии со специальной инструкцией.
Приготовление и нанесение антисептических препаратов должно производиться в спецодежде (комбинезоны, рукавицы, сапоги), а при работе с порошкообразными антисептиками, кроме того, в очках и респираторах, оберегая спецодежду от постоянной пропитки ее маслянистыми составами и не допуская работы в такой спецодежде, как легко возгораемой.
6. Разогревание маслянистых составов в целях уменьшения пожарной опасности следует производить на открытом воздухе и только на коротком пламени.
7. Пропиточные площадки и места хранения антисептиков должны быть снабжены огнетушителями и запасом сухого песка.
8. После окончания работы с пропиточными составами рабочие должны тщательно промыть лицо и руки с мылом.
Антисептирование водными растворами
Для приготовления водного раствора вода нагревается до кипения, после чего засыпается антисептик с красителем и состав перемешивается деревянными лопатками до полного растворения.
Проводится двукратное поверхностное антисептирование без пропусков по всей обрабатываемой поверхности (с перерывами до двух часов) опрыскиванием из гидропульта или промазкой кистями.
Антисептирование маслянистыми антисептиками
Маслянистые антисептики наносятся на поверхности механизированным или ручным способом. Не рекомендуется обрабатывать материалы вблизи печей, труб.
Антисептирование в горячих ваннах
Горячие ванны с водным раствором антисептика применяются для массового неглубокого антисептирования. Время выдержки изделий и лесоматериалов в горячем водном растворе при температуре до 90 °C составляет 20 — 25 мин., в маслянистых антисептиках при температуре до 70 °C — 25 — 30 мин.
Сухое антисептирование, по требованиям техники безопасности, производится только в закрытом помещении. Смешивание опилок с антисептиками производится при влажности опилок 30 — 40%.
Антисептирование пакли или войлока производится следующим образом: указанный материал расстилают на бойке слоем до 5 см, посыпают порошкообразным антисептиком, затем внедряют порошок в паклю или войлок.
71. § Е40-3-38. Приготовление антисептических и огнезащитных составов
| Профессия рабочих | Способ приготовления составов | |
| механизированный | ручной | |
| Плотники | ||
| 4 разр. | 1 | - |
| 3 разр. | 1 | 1 |
| Подсобный рабочий 1 разр. | 3 | 1 |
72. § Е40-3-39. Антисептическая и огнезащитная пропитка материалов
А. ПРОПИТКА ДРЕВЕСИНЫ В ВАННАХ
1. Укладка древесины в контейнеры. 2. Загрузка древесины в ванну. 3. Поддерживание огня в топке. 4. Периодическое добавление в ванну горячего раствора. 5. Выгрузка из ванны. 6. При пропитке в горячих ваннах с маслянистым антисептиком добавляется переворачивание вилами пропитываемых деталей.
| Вид антисептических составов | Вид пропитываемых материалов | |||
| пиломатериалы | шашка торцовая | N | ||
| мелкие | средние | |||
| Водные | 1,1 | 0,76 | 1,3 | 1 |
| Маслянистые | 1,4 | 0,91 | 1,7 | 2 |
| а | б | в | ||
Примечание. При пропитке в горяче-холодных ваннах Н. вр. увеличивать вдвое.
Б. НАНЕСЕНИЕ АНТИСЕПТИЧЕСКИХ И ОГНЕЗАЩИТНЫХ СОСТАВОВ НА ПОВЕРХНОСТЬ ДРЕВЕСИНЫ ГИДРОПУЛЬТАМИ
1. Очистка поверхности древесины от пыли и грязи и т.п. 2. Заправка гидропульта, проверка наконечника и прочистка его в процессе работы. 3. Обработка поверхности раствором. 4. Перемещение аппарата по ходу работ. 5. Переворачивание деталей для обработки со всех сторон. 6. Уборка аппарата.
| Профессия рабочих | Нанесение составов | |
| ручными гидропультами | электрогидропультами | |
| Плотник 3 разр. | 1 | 1 |
| « 2 разр.» | 1 | - |
| Подсобный рабочий 1 разр. | 1 | 1 |
Нормы времени на 100 м2 обрабатываемой поверхности
Примечания. 1. Нормами табл. 3 предусмотрена обработка за один раз; при обработке за 2 раза Н. вр. умножать на 1,8. 2. Нормами вышеуказанной таблицы предусмотрена массовая обработка древесины; при обработке отдельных мест и штучных элементов с перемещением оборудования, подмащиванием Н. вр. умножать на 1,8. 3. При массовом антисептировании древесины в штабелях, на бойке и т.п. с переворачиванием сортаментов Н. вр. строки № 1 умножать на 1,2. При этом устройство бойков и уборку сортаментов с бойка в штабель следует оплачивать особо.
В. ЗАЩИТНАЯ ОБРАБОТКА РАЗНЫХ МАТЕРИАЛОВ
Нормы времени на измерители, указанные в таблице
Сборник В4. Специальные работы в транспортном строительстве (Выпуск 3)
73. § В4-3-7. Приготовление бетонной смеси в смесительной установке производительностью 200 — 240 м3/ч
В нормах приняты объемы замесов 5,3; 6 и 6,3 м3, соответствующие грузоподъемности автомобилей-самосвалов КрАЗ-256Б.
В нормах не учтены и оплачиваются отдельно работы по подаче цемента и обслуживанию передвижного механизированного склада цемента.
В состав комплекта машин входят: бетоносмесительная установка производительностью 200 — 240 м3/ч, три погрузчика и бульдозер.
Техническая характеристика бетоносмесительной установки
Тип бетоносмесителя .......................... гравитационный цикличный
Количество фракций заполнителя ...................................... 3
Максимальная крупность заполнителя, мм ............................. 40
Вместимость расходных бункеров:
заполнителей, м3 .............................................. 135
цемента, т ..................................................... 70
Объем бака для воды, м3 .......................................... 19,0
длина ....................................................... 20000
ширина ....................................................... 5000
высота ...................................................... 15700
Общая мощность электродвигателей, кВт (л.с.) ................ 241 (327)
1. Подача щебня и песка бульдозером к рабочей площадке погрузчиков. 2. Подача песка и щебня в питатели транспортеров погрузчиками. 3. Дозировка добавок. 4. Проверка плотности раствора. 5. Подача раствора в воду затворения. 6. Управление работой установки с пульта управления (контроль за работой транспортеров и дозаторов, за наличием цемента и заполнителей в расходных бункерах, воды в расходной емкости, контроль за учетом числа замесов автоматическим счетчиком). 7. Техническое обслуживание агрегатов установки в течение смены.
Нормы времени на приготовление 100 м3 бетонной смеси
74. § В4-3-8. Приготовление цементно-песчаной смеси в смесительной установке производительностью 200 — 240 м3/ч
В нормах принят объем одного замеса 4 м3, в один автомобиль-самосвал выгружают два замеса.
В нормах не учтены и оплачиваются отдельно работы по подаче цемента и обслуживанию передвижного механизированного склада цемента.
В состав комплекта машин входят: бетоносмесительная установка производительностью 200 — 240 м3/ч, два погрузчика и бульдозер.
1. Надвижка песка бульдозером к рабочей площадке погрузчиков. 2. Подача песка в питатели транспортеров погрузчиками. 3. Управление работой установки с пульта управления (контроль за работой транспортеров и дозаторов, за наличием цемента и заполнителей в расходных бункерах, воды в расходной емкости, контроль за учетом числа замесов автоматическим счетчиком). 4. Техническое обслуживание агрегатов установки в течение смены.
Нормы времени на приготовление 100 м3 цементно-песчаной смеси
Примечание. При введении в состав цементно-песчаной смеси пластифицирующих или замедляющих схватывание добавок к Н. вр. на 100 м3 смеси добавлять Н. вр. 0,76 чел.-ч.
Сборник В13. Строительство речных гидротехнических сооружений и подводных переходов (Выпуск 1)
1. Нормами настоящей главы предусмотрена заготовка материалов и полуфабрикатов, необходимых при производстве берегоукрепительных и выправительных работ.
2. Объем хвороста в штабелях исчисляется путем умножения длины штабеля на его высоту у комлей и на 2/3 средней длины хвороста.
3. Объем хвороста при его заготовке в пучках (м3 на 1 пучок) принимать по следующей таблице:
| Диаметр пучка хвороста, мм | Средняя длина хвороста, м | ||||
| 2,5 | 2,75 | 3,0 | 3,25 | 3,5 | |
| 250 | 0,17 | 0,19 | 0,21 | 0,22 | 0,25 |
| 300 | 0,23 | 0,25 | 0,27 | 0,3 | 0,32 |
Диаметр пучка хвороста определяется как среднее значение из трех измерений: в двух местах перевязок и в середине между ними.
4. Нормами предусмотрены следующие разновидности зарослей по густоте:
а) густые — при расстоянии между кустами не более 1 м;
б) средней густоты — при расстоянии между кустами от 1 до 2,5 м;
в) редкие — при расстоянии между кустами более 2,5 м.
5. Диаметр хворостяных канатов определяется в сжатом виде как среднее значение из трех измерений: в двух местах перевязок и в середине между ними.
6. Расход хвороста на 100 м каната принимать: при диаметре каната 100 мм — 2,3 м3, при диаметре от 130 до 140 мм — 4,2 м3.
7. Диаметр фашин определяется как среднее значение из двух диаметров: в месте первой перевязки от комля и посередине между перевязками.
8. Диаметр жердей, кольев, сошек и сваек определяется как среднее значение из двух измерений: в вершине и комле.
9. Для подсчета кубатуры лесоматериалов следует пользоваться приложением к сборнику Е1 «Внутрипостроечные транспортные работы».
75. § В13-1-32. Заготовка ивового хвороста
Подсобный (транспортный) рабочий 1 разр. — 1
76. § В13-1-33. Заготовка жердей, кольев, сошек и сваек
1. Рубка жердей. 2. Обрубание вершин и ветвей. 3. Отбрасывание жердей в сторону. 4. Подноска жердей на расстояние до 30 м. 5. Укладка жердей в штабель. 6. Собирание вершин и ветвей в кучи.
1. Выбор жердей (для кольев) или хворостин (для сошек). 2. Перепиливание жердей на колья или рубка сошек. 3. Заострение кольев. 4. Укладка кольев или сошек в штабель.
1. Заострение сваек с выборкой из штабеля. 2. Укладка сваек в штабель.
Подсобный (транспортный) рабочий 1 разр. — 1
Примечания. 1. При выборочной (несплошной) рубке деревьев для заготовки жердей Н. вр. строк 1 - 4 умножать на 1,4.
2. При заготовке кольев из готовых напиленных или нарубленных жердей Н. вр. строк 5 - 7 умножать на 0,8.
3. Нормами предусмотрены породы деревьев: ива, сосна, ель, береза и осина. При применении дуба Н. вр. умножать на 1,5.
77. § В13-1-34. Заготовка виц
Нормы времени на 100 пучков виц
78. § В13-1-35. Заготовка перевязок
1. Подноска проволоки, бухт каната или веревки на расстояние до 20 м. 2. Размотка проволоки, каната или веревки. 3. Рубка или резка каната или веревки. 4. Расплетение каната на три пряди (при изготовлении из каната). 5. Вязка петель на одном конце перевязки. 6. Связывание перевязок в пучки по 100 шт. 7. Укладка пучков в штабель.
79. § В13-1-36. Изготовление хворостяных канатов
Рис. 12. Вязка хворостяного каната:
1 — сжим; 2 — хворост; 3 — козлы; 4 — канат; 5 — перевязка
1. Подноска перевязок на расстояние до 10 м. 2. Укладка хвороста на готовые козлы. 3. Стягивание сжимом уложенного на козлах хвороста. 4. Связывание перевязками сжатого сжимами каната. 5. Распаривание виц (при перевязке вицами). 6. Относка готового каната в штабель на расстояние до 10 м.
Речной рабочий 2 разр. — 1
Подсобный (транспортный) рабочий 1 разр. — 1
| Вид перевязок | Расстояние между перевязками, м | ||||
| до 0,3 | св. 0,3 до 0,5 | ||||
| Диаметр каната, мм | |||||
| 100 | 130 — 140 | 100 | 130 — 140 | ||
| Проволока, веревка | 2,8 | 3,7 | 2,3 | 3,7 | 1 |
| Вицы | 3,6 | 5,7 | 2,6 | 4,1 | 2 |
| а | б | в | г | N | |
Примечания: 1. Нормами предусмотрено, что хворост заранее поднесен и уложен вдоль ряда козелков на расстояние от них 0,7 — 1 м комлями к козелкам.
2. На сортировку 1 м3 хвороста с разрубкой перевязок пучка, обрубкой сильно загнутых и утолщенных концов хворостин, выборкой сушняка, укладкой отсортированного хвороста в штабель и откидыванием обрубков принимать Н. вр. 1,1 чел.-ч.
3. На установку одного козелка из кольев для вязки хворостяных канатов с пробивкой отверстий, трамбованием основания, связыванием кольев в крестовину и подноской их на расстояние до 30 м принимать Н. вр. 0,12 чел.-ч.
80. § В13-1-37. Изготовление хворостяных серег для подводных тюфяков
Примечание. При производстве работ в зимних условиях и распаривании лозы на костре Н. вр. умножать на 1,1.

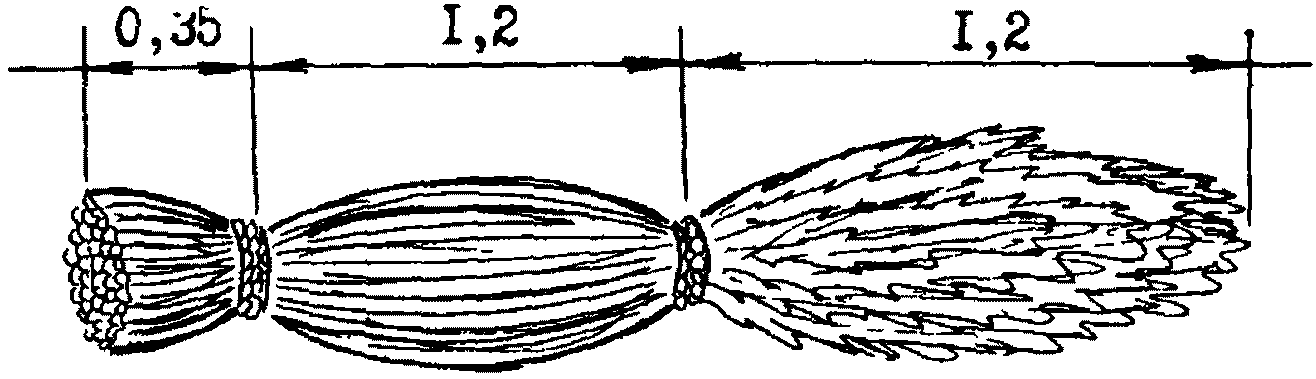

81. § В13-1-38. Изготовление легких фашин
1. Подноска хвороста и перевязок. 2. Укладка хвороста в готовые козлы или станок. 3. Стягивание сжимом уложенного на козлы хвороста. 4. Связывание уложенного и сжатого хвороста перевязками через 1,2 м. 5. Передвижка станка вдоль штабеля (при вязке на станке). 6. Опиливание комлей фашин. 7. Относка фашин с укладкой их в штабель.
| Наименование работ | Тип фашин | ||
| однокомельные | двухкомельные | ||
| Изготовление фашин на козлах | 9,6 | 14,5 | 1 |
| Изготовление фашин на станке с перемещением станка вдоль штабеля | 5,0 | 6,0 | 2 |
| Опиливание комлей фашин | 0,95 | 1,8 | 3 |
| а | б | N | |
Примечание. Нормами предусмотрено изготовление легких фашин: однокомельных длиной 2,3 — 3 м, толщиной 0,25 — 0,3 м и двухкомельных длиной 3,5 — 4,5 м, толщиной 2,5 — 3,0 м.
Сборник ТЕ20-2. Ремонтно-строительные работы (Выпуск 1)
82. § ТЕ20-2-1-26. Приготовление термопластика в котле маркировочной машины ДЭ-21
Тип ........................................................ самоходная
Шасси ............................................... автомобиль ГАЗ-53
Мощность двигателя, кВт (л.с.) ............................... 75 (102)
Вид наносимых линий ............................. сплошные и пунктирные
Число одновременно наносимых линий, шт. ............................. 1
Ширина наносимых линий, мм .................................. 100 — 200
Длина штриха прерывистых линий в автоматическом режиме, м ..................... 0,5; 1,0; 2,0; 3,0; 4,0; 6,0; 9,0; 12,0; 30,0
рабочая, км/ч ........................................... 1,5 — 5,0
транспортная, км/ч ........................................... 50,0
Количество одновременно разогреваемого термопластика, кг ................................................. 800
1. Подготовка машины (котла) к работе. 2. Разогрев котла. 3. Загрузка термопластика (составных компонентов) в котел. 4. Плавление термопластика.
Машинист маркировочной машины 5 разр. — 1
Помощник машиниста 4 разр. - 1 Дорожный рабочий 2 разр. - 1
Норма времени на 1 т термопластика
| Наименование работы | Н. вр. |
|---|---|
| Приготовление (плавление) термопластика в котле маркировочной машины ДЭ-21 | 18,3 (6,1) |
Сборник ТЕ20-2. Ремонтно-строительные работы (Выпуск 4)
83. § ТЕ20-2-4-23. Переработка гудрона в битум
84. § ТЕ20-2-4-24. Приготовление влажных органо-минеральных смесей в смесительных установках
При приготовлении влажной органо-минеральной смеси предусмотрен подогрев материалов до температуры — +90 — 100 °C.
1. Осмотр и регулировка всех дозаторов. 2. Подача минеральных материалов в питатели. 3. Дозирование и перемешивание материалов между собой. 4. Подача воды и перемешивание. 5. Выгрузка готовой смеси.
Машинист смесителя асфальтобетона, передвижного 6 разр. — 1
Машинист газодувной машины 4 разр. — 1
Асфальтобетонщик-варильщик 5 разр. — 1
| Марка установки | Н. вр. | N |
|---|---|---|
| Д-597 | 22,8 (5,7) |
1 |
| Д-508-2 | 26,4 (6,6) |
2 |
85. § ТЕ20-2-4-25. Приготовление асфальтобетонных смесей в смесительной установке Тельтомат 5-3-S
Производительность, т/ч ........................................... 100
Тип смесителя ................................. периодического действия
Вместимость мешалки, кг .......................................... 1000
Вид дозировки минеральных материалов .......................... весовая
Вид дозировки битума ......................................... объемная
Управление.............................. автоматическое и дистанционное
1. Осмотр и регулировка всех дозаторов. 2. Управление установкой в процессе работы. 3. Подача смеси в бункер-накопитель. 4. Выдача готовой смеси в транспортные средства из бункера-накопителя. 5. Обслуживание автоматической системы управления установки. 6. Измерение температуры смеси.
Машинист смесителя асфальтобетона, передвижного 6 разр. — 1
Помощник машиниста 5 разр. — 1
Асфальтобетонщик-варильщик 5 разр. — 1
| Вид смеси | Дистанционное управление | Автоматическое управление | |
| Н. вр. | Н. вр. | ||
| Крупнозернистая | 5,6 (1,4) | 4,4 (1,1) | 1 |
| Среднезернистая | 6,4 (1,6) | 5,6 (1,4) | 2 |
| Мелкозернистая | 7,6 (1,9) | 6,0 (1,5) | 3 |
| а | б | N |
Сборник ТЕ20-2. Ремонтно-строительные работы (Выпуск 5)
86. § ТЕ20-2-5-9. Приготовление асфальтобетонных смесей в установке СИ-601
Тип смесителя ................................. периодического действия
Производительность, т/ч ....................................... 28 — 30
Мощность электродвигателей, кВт (л.с.) ...................... 120 (163)
Мощность электронагревателей, кВт (л.с.) .................... 320 (435)
число отсеков, шт. .............................................. 3
вместимость, м3 ................................................ 18
Вместимость бункера минерального порошка, м3 ....................... 11
Мощность газодувной машины, м3/ч ............................ св. 15000
1. Осмотр и регулировка дозаторов. 2. Обслуживание газодувной машины и контроль температуры просушенных материалов. 3. Управление установкой в процессе работы. 4. Выдача готовой смеси в транспортные средства. 5. Измерение температуры смеси и оформление документа на смесь.
Типовые нормы времени на строительные, монтажные и ремонтно-строительные работы (Выпуск I — XV)
87. § ТН1-15-64. Изготовление дорожных указательных знаков и плакатов
1. Поперечное перепиливание досок. 2. Подноска досок к столу. 3. Продольное перепиливание досок на бруски. 4. Острожка брусков с четырех сторон. 5. Сборка щита.
Подготовка деревянного щита к нанесению
надписей и изображений
1. Приготовление шпаклевки. 2. Шпаклевка лицевой стороны. 3. Просушивание щита после шпаклевки. 4. Шлифовка шпаклевочной поверхности. 5. Раскрой межподкладочной ткани. 6. Приготовление грунтовки. 7. Промазка поверхности щита грунтовкой. 8. Наклейка ткани на поверхность щита. 9. Прибивка штапиков по периметру щита. 10. Грунтовка фасадной стороны щита за 2 раза. 11. Приготовление краски. 12. Окраска лицевой стороны щита за 2 раза. 13. Окраска обратной стороны щита за 1 раз.
с вырезкой трафаретов
1. Разметка букв. 2. Разметка изображений. 3. Нарезка цифр, букв и изображений.
1. Приготовление красок. 2. Укладка трафарета. 3. Нанесение изображений и надписей валиком. 4. Дорисовка изображений букв, цифр кистью.
Нормы времени на измерители, указанные в таблице
88. § ТН1-15-73. Переработка гудрона в битум с пенетрацией 90 — 130 в бескомпрессорной установке Т-310
Тип установки ........................ бескомпрессорная, периодического действия
Вместимость реактора (полезная), м3 ................................ 36
Скорость вращения диспергаторов, об/мин ........................... 960
Количество диспергаторов, шт. ....................................... 5
Рабочая температура, °C ........................................... 220
Температура выдачи битума, °C ............................... 200 — 210
Длительность цикла для битума с пенетрацией 90 (130), ч ................................. 10,5 — 12,6
Оператор технологической установки 4 разр. — 1
Помощник оператора 3 разр. — 1
| Состав работы | Н. вр. |
|---|---|
| 1. Перекачивание гудрона из котлов в реактор. 2. Переработка гудрона в битум. 3. Перекачивание готового битума из реактора в буферную емкость. | 1,12 (0,56) |
89. § ТН1-15-74. Переработка гудрона в битум в компрессорной установке СИ-204
Тип установки ........................................... компрессорный
Вместимость реактора, м3 ...... .................................... 20
Количество реакторов, шт. ........................................... 1
Тип насоса для подачи сырья и откачки битума из реактора ....................................... ДС-3 (Д-171)
Тип компрессора ........................................... 302 ВП 10/3
1. Розжиг форсунки. 2. Перекачивание гудрона из хранилища в котел для подогрева. 3. Выпаривание влаги из гудрона. 4. Перекачивание обезвоженного гудрона в реактор. 5. Переработка гудрона в битум. 6. Перекачивание готового битума в битумохранилище.
| Состав звена | Н. вр. |
|---|---|
| Оператор технологической установки 4 разр. — 1 Машинист компрессора передвижного 5 разр. — 1 Асфальтобетонщик (варильщик) 4 разр. — 1 |
1,4 (0,7) |
Типовые нормы времени на нанесение дорожной разметки
90. § ТН3. Приготовление термопластика для нанесения дорожной разметки в передвижном котле
1. Загрузка термопластика в котел на 1/3 его объема. 2. Приведение котла в рабочее состояние. 3. Расплавление термопластика с перемешиванием. 4. Добавление термопластика до полной загрузки котла. 5. Разогрев термопластика с регулировкой температуры. 6. Слив термопластика.
| Вид котла | Состав рабочих | Н. вр. | N |
|---|---|---|---|
| Передвижной | Асфальтобетонщики-варильщики 5 разр. — 1 4 разр. — 1 Дорожный рабочий 3 разр. — 2 |
8,6 | 1 |
