Руководство по подбору и приготовлению нерудных материалов и грунтов, обработанных неорганическими вяжущими, для дорожного строительства

РУКОВОДСТВО ПО ПОДБОРУ И ПРИГОТОВЛЕНИЮ НЕРУДНЫХ МАТЕРИАЛОВ И ГРУНТОВ, ОБРАБОТАННЫХ НЕОРГАНИЧЕСКИМИ ВЯЖУЩИМИ, ДЛЯ ДОРОЖНОГО СТРОИТЕЛЬСТВА

Приведены требования к каменным материалам, грунтам, вяжущим, воде, поверхностно-активным веществам (ПАВ), противоморозным добавкам, а также к обработанным материалам.

Даны правила подбора составов смесей, технологии приготовления вяжущих и обработанных смесей, а также применения ПАВ и противоморозных добавок.

Изложены основные требования по технике безопасности при приготовлении вяжущих и смесей, транспортировании и хранении каменных материалов, грунтов, вяжущих и добавок.

Установлено, что экономический эффект от применения местных каменных материалов и вяжущих зависит от дальности их транспортирования, вида применяемых материалов и вяжущих и составляет от 1 до 10 тыс. руб. на 1 км основания.

ПРЕДИСЛОВИЕ

В настоящее время значительный объем годового строительства дорожных оснований, осуществляемого Минтрансстроем СССР и минавтодорами союзных республик, составляют основания из каменных материалов и грунтов, обработанных различными неорганическими вяжущими. В последние годы нашли применение в дорожном строительстве вяжущие на основе шлаков черной, цветной металлургии и химической промышленности как без добавок, так и с добавками различных активаторов, золы уноса ТЭЦ, белитошламовые вяжущие.

Настоящее Руководство разработано в развитие ГОСТ 23558 на основе результатов исследований Союздорнии, его филиалов, Госдорнии, Росдорнии, МАДИ и других организаций и опыта применения в дорожном строительстве нерудных материалов и грунтов, обработанных неорганическими вяжущими.

В Руководстве широко представлены безклинкерные вяжущие, которые успешно применяются взамен портландцемента, — шлаковые, зольные, золошлаковые, белитошламовые вяжущие, цементная пыль с активаторами и без них. Приведены различные технологии получения перечисленных вяжущих, их составы; уточнены и дифференцированы требования к вяжущим в зависимости от их вида и активаторов. Установлен ориентировочный расход вяжущих для получения обработанных материалов и грунтов различных марок; дан перечень добавок ПАВ, применение которых обеспечивает экономию вяжущего, повышение характеристик обработанных материалов и технологических свойств смесей.

В приложениях приводятся методики испытаний обработанных материалов, примеры расчета приготовления рабочих растворов солей и добавок ПАВ, перечень ПАВ, рекомендуемых для применения и приготовления обработанных материалов.

Экономический эффект от применения местных каменных материалов и вяжущих зависит от дальности их транспортирования, вида применяемых материалов и вяжущих и составляет от 1 до 10 тыс. руб. на 1 км основания.

Настоящее Руководство составили кандидаты технических наук В.М. Юмашев, В.С. Исаев, В.С. Цветков, Ю.Л. Мотылев, Н.Н. Янбых, инженеры Н.А. Еркина, Ф.В. Панфилов (Союздорнии); кандидаты технических наук А.О. Салль, М.Г. Мельникова (Ленинградский филиал Союздорнии); кандидаты технических наук Б.В. Белоусов, В.М. Бескровный (Омский филиал Союздорнии); канд. техн. наук Б.А. Асматулаев (Казахский филиал Союздорнии); кандидаты технических наук Н.Ф. Сасько, И.З. Духовный (Госдорнии).

Общее редактирование выполнено В.С. Исаевым.

Замечания и предложения по данной работе просьба направлять по адресу: 143900, Московская обл., г. Балашиха-6, ш. Энтузиастов, 79, Союздорнии.

1. ОБЩИЕ ПОЛОЖЕНИЯ

1.1. «Руководство по подбору и приготовлению материалов нерудных и грунтов, обработанных неорганическими вяжущими, для дорожного строительства» предназначено для использования при строительстве оснований и покрытий автомобильных дорог и аэродромов из каменных материалов и грунтов, обработанных неорганическими вяжущими, на всей территории СССР.

1.2. В Руководстве подробно рассматриваются технологии приготовления местных вяжущих и смесей на их основе, в том числе с добавками ПАВ; требования к исходным и обработанным материалам. Выбор материалов для приготовления вяжущих и смесей рекомендуется осуществлять на основе технико-экономического обоснования с учетом категории строящейся дороги, природных климатических и эксплуатационных условий, а также наличия местных строительных материалов и отходов промышленности.

1.3. Приготовление обработанных материалов рекомендуется осуществлять в стационарных или передвижных смесительных установках, оборудованных смесителями принудительного перемешивания, а при технико-экономическом обосновании — методом смешения на дороге.

1.4. Область применения обработанных материалов в основаниях и покрытиях регламентируется нормативными документами для дорожного строительства.

2. ТРЕБОВАНИЯ К ИСХОДНЫМ МАТЕРИАЛАМ

2.1. Нерудные материалы и требования к ним. Подготовка, транспортирование и хранение нерудных материалов, подлежащих обработке

2.1.1. Нерудные материалы (песчано-гравийные, песчано-щебеночные, песчано-гравийно-щебеночные смеси, пески, отсевы дробления), а также подобные материалы из отходов промышленности, предназначенные для обработки вяжущими, должны иметь зерновой состав, отвечающий требованиям табл. 1, рис. 1 и 2.

Таблица 1

Максимальная крупность зерен, мм	Полный остаток, %, на сите с размером отверстия, мм
	40	20	10	5	2,5	1,25	0,63	0,28	0,14	0,071
40	0 — 10	20 - 40	40 — 65	50 — 80	60 — 88	70 — 93	75 — 96	80 — 97	85 — 98	90 — 99
20	-	0 — 10	20 — 40	36 — 64	50 — 80	60 — 88	70 — 93	75 — 96	80 — 87	85 — 98
10	-	-	0 — 10	20 — 40	40 — 65	50 — 80	60 — 88	70 — 93	75 — 96	80 — 97
5	-	-	-	0 — 10	30 — 50	51 — 75	66 — 87	76 — 93	83 — 96	85 — 98
2,5	-	-	-	-	0 — 10	30 — 50	51 — 75	66 — 87	76 — 93	83 — 96

Примечание. При технико-экономическом обосновании допускается применение смесей других зерновых составов.

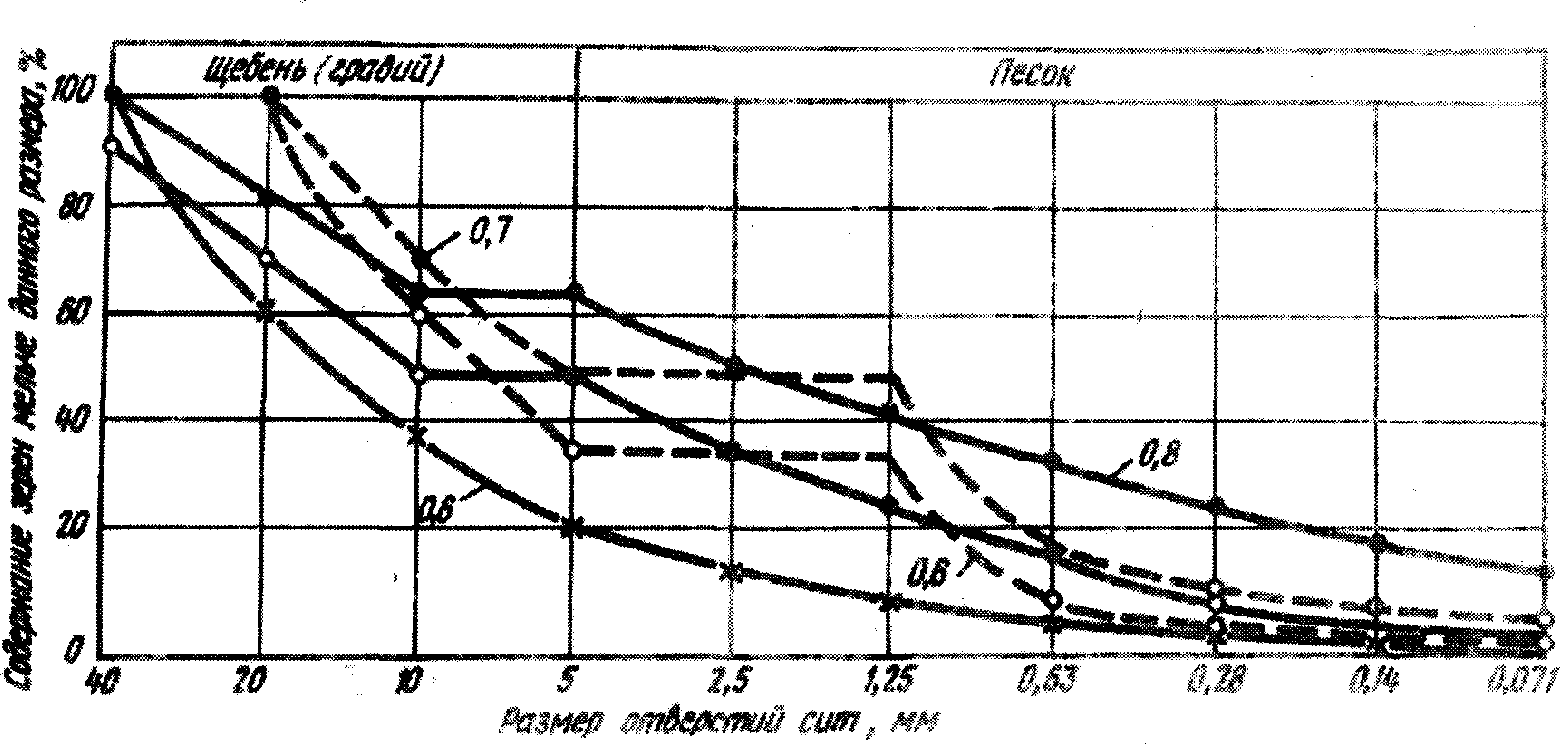

Рис. 1. Непрерывные зерновые составы щебеночно(гравийно)-песчаных смесей с Kсб = 0,6 — 0,8

Рис. 2. Непрерывные зерновые составы щебеночно(гравийно)-песчаных смесей: 1 — Kсб = 0,6 — 0,8; 2 — Kсб = 0,55 — 0,75

Допускается при технико-экономическом обосновании применять смеси прерывистого зернового состава как в щебеночной (гравийной), так и в песчаной части (рис. 3, 4), а также полупрерывистого и другие смеси, если при обработке их неорганическими вяжущими получены результаты, удовлетворяющие требованиям ГОСТ 23558.

Рис. 3. Прерывистые зерновые составы щебеночно(гравийно)-песчаных смесей с максимальной крупностью зерен щебеночной фракции 40 мм, песчаной — 20 мм. Цифры на кривых — значение Kсб

Рис. 4. Зерновые составы щебеночно(гравийно)-песчаных смесей с Kсб = 0,6 — 0,7, прерывистые в песчаной части:

а) отсутствуют фракции 2,5 — 5 и 1,25 — 2,5 мм;

б) отсутствуют фракции 2,5 — 5 мм

2.1.2. Щебень из естественного камня, щебень из шлака, щебень из гравия и гравий, щебень из попутно добываемых пород, легкие искусственные каменные материалы (аглопорит, шунгизит, керамзит, шлаковая пемза), входящие в состав указанных смесей, по прочности, морозостойкости, содержанию глины, в том числе в комках, должны отвечать соответственно требованиям ГОСТ 8267-82, ГОСТ 3344-83, ГОСТ 10260-82, ГОСТ 8268-82, ГОСТ 23254-78, ГОСТ 11991-83, ГОСТ 19345-83, ГОСТ 9759-83, ГОСТ 9760-86 и табл. 2 Руководства.

Таблица 2

Показатели свойств нерудных материалов и смесей	Для покрытий со слоем износа	Для оснований
	Типы дорожной одежды
	переходный	капитальный		облегченный		переходный
	Интенсивность расчетной нагрузки, авт./сут
	< 100	> 2000	<= 2000	> 500	<= 500	< 100
Марка по прочности на сжатие (раздавливание) щебня (гравия) в цилиндре в водонасыщенном состоянии, не менее:
из изверженных пород	800	800	600	600	600	600
из осадочных и метаморфических пород	600	600	400	400	300	300
из гравия	Др16	Др16	Др16	Др16	Др24	Др24
из шлаков черной, цветной металлургии и фосфорных	600	600	300	300	300	300
Марка щебня (гравия) по истираемости, не ниже	И — III	И — III	И — IV	И — IV	И — IV	И — IV
Марка щебня (гравия) по морозостойкости для районов со среднемесячной температурой воздуха наиболее холодного месяца, °C, не менее:
от 0 до -5	15	15	15	15	-	-
от -5 до -15	25	25	25	25	15	15
от -15 до -30	50	50	50	50	25	25
ниже -30	50	50	50	50	50	50

Материалы нерудные по содержанию вредных примесей должны соответствовать ГОСТ 10268-80.

2.1.3. Пески и материалы из отсевов дробления с модулем крупности не менее 1 должны отвечать требованиям ГОСТ 8736-85, ГОСТ 3344-83, ГОСТ 26193-84 и ГОСТ 26873-86.

2.1.4. Содержание пылевато-глинистых частиц в щебеночных смесях, песках и отсевах дробления, определяемых отмучиванием, не должно превышать 10%, из карбонатных пород — 15%; каолиновых глинистых частиц — 8%, иллитовых — 6%, монтмориллонитовых — 1%.

Определять наличие глинистых частиц различной природы (активности) рекомендуется по расходу метиленового голубого красителя (Прил. 1).

2.1.5. При несоответствии некоторых показателей требованиям стандарта окончательное заключение о пригодности материалов следует давать по результатам их испытания после обработки неорганическими вяжущими; при технико-экономическом обосновании допускается применять такие материалы, если они будут удовлетворять требованиям ГОСТ 23558.

2.1.6. Максимальная крупность зерен каменных материалов с прочностью менее 30 МПа (300 кгс/см2) должна быть не более 20 мм.

2.1.7. Взамен гравия целесообразно применять щебень или щебень из гравия, что позволит уменьшить расход вяжущего в обработанном материале на 0,5 — 1,0% массы смеси.

При обработке гравийных смесей с целью повысить прочность и устойчивость оснований в процессе их формирования рекомендуется добавлять щебень или щебень из гравия: 30% — при строительстве оснований на дорогах I категории, 25% — II и 20% — III категории.

2.1.8. Для приготовления обработанных материалов можно использовать каменные материалы различного петрографического состава — известняки, песчаники, доломиты, шлак, гранит, ракушечники и др.

Применение известнякового щебня или щебня из шлаков черной металлургии позволяет уменьшить расход вяжущего на 1 — 2%.

2.1.9. Использование каменного материала одной горной породы, но более высокой марки позволяет снизить расход вяжущего на 0,5 — 1% массы смеси.

2.1.10. Для сокращения расхода вяжущего на 2 — 5% следует применять каменные материалы и пески с непрерывным зерновым составом, соответствующим кривым плотных смесей с коэффициентом сбега 0,65 — 0,75 (см. рис. 1 и 2).

2.1.11. Для повышения плотности смесей из нерудных материалов неоптимального зернового состава целесообразно вводить недостающие фракции материала, в том числе мелкозернистые (мельче 0,071 мм), в количестве от 5 до 10%; экономия цемента при этом составляет 1 — 2% массы смеси.

При технико-экономическом обосновании допускается использовать смеси, содержащие до 20% таких частиц.

2.1.12. Для корректировки зернового состава целесообразно применять активированный и неактивированный минеральные порошки, золы уноса, шлаки черной металлургии, пыль уноса цементных заводов (при удельной поверхности частиц — не менее 200 м2/кг, содержании частиц мельче 0,071 мм — 70 — 90%). При введении в смесь мелкозернистых материалов следует учитывать, что с увеличением содержания мелких частиц плотность и прочность обработанного материала возрастают, а морозостойкость (при превышении их оптимального количества) снижается. На рис. 5 показано рекомендуемое содержание частиц мельче 0,071 мм для смесей с различной крупностью.

Рис. 5. Оптимальные зерновые составы щебеночно(гравийно)-песчаных и песчаных смесей: 1, 2, 3 — зерновые составы смесей с Kсб = 0,75 и максимальной крупностью зерен соответственно 20; 5; 1,25 мм, обеспечивающие максимальные плотность и прочность; 4, 5, 6 — то же с Kсб, равным 0,75; 0,7; 0,6, обеспечивающие максимальную морозостойкость

2.1.13. Смесительные установки (СБ-78 или ДС-50А) для приготовления смесей с корректирующими добавками следует оснастить дополнительным бункером с дозатором (предел дозирования 1 — 10% массы смеси) и системой загрузки их в бункер.

При устройстве оснований методом смешения на дороге целесообразно перед введением цемента распределять корректирующие частицы с помощью автоцементовоза и перемещать фрезой.

2.1.14. Щебень, гравий и готовые смеси транспортируют в открытых железнодорожных вагонах, на судах, в автомобилях-самосвалах согласно утвержденным в установленном порядке правилам перевозки грунтов соответствующим видом транспорта и хранят пофракционно в штабелях на открытых выровненных чистых площадках с твердым покрытием в условиях, исключающих их засорение и загрязнение.

2.2. Грунты и требования к ним. Подготовка, транспортирование и хранение грунтов, подлежащих обработке

2.2.1. Для обработки неорганическими вяжущими применяют следующие грунты: супеси, суглинки и глины с числом пластичности менее 22, пески щебенистые, гравийные, галечниковые и дресвяные материалы, соответствующие классификации ГОСТ 25100-82, но, в отличие от нерудных материалов, не удовлетворяющие требованиям, предъявляемым к этим материалам соответствующими стандартами.

2.2.2. Для обработки вяжущими применяют грунты следующих генетических типов: покровные глины, суглинки и супеси, лессы и лессовидные суглинки, моренные глины, дерновоподзолистые и серые лесные почвы, черноземы всех видов, особенно их карбонатные разновидности, каштановые почвы и сероземы, солонцеватые почвы, солонцы и некоторые виды солончаков.

Для обработки вяжущими предпочтение следует отдавать карбонатным грунтам, которые приобретают после твердения более высокую прочность по сравнению с некарбонатными разновидностями при равных количествах цемента.

2.2.3. Карбонатные разновидности глинистых грунтов (суглинки, глины) в III дорожно-климатической зоне надлежит обрабатывать портландцементом и шлакопортландцементом после введения добавок песка, гравия или отходов камнедробления с крупностью частиц до 25 мм.

Некарбонатные разновидности допускается обрабатывать указанными вяжущими только совместно с известью. При укреплении цементом в грунт дополнительно вводят различные легкорастворимые соли, например кальций хлористый, железо хлористое, железо сернокислое и др.

2.2.4. Гумусовые горизонты дерновоподзолистых и полуболотных почв обрабатывать цементом не разрешается.

Нижние безгумусовые горизонты дерновоподзолистых и полуболотных почв, имеющих кислую реакцию (pH < 5,5), допускается подвергать обработке цементом после их предварительной нейтрализации добавками извести, каустической соды или других щелочных соединений.

Не разрешается добавлять портландцемент и шлакопортландцемент или золы уноса в гумусовые горизонты черноземов, содержащие более 2% массы гумусовых веществ, для использования в условиях II дорожно-климатической зоны и 4% — в III — V. Значение pH грунтов при обработке цементом должно быть не менее 7, золой уноса — не менее 4.

Содержание гумуса в грунтах, обрабатываемых гранулированными и дисперсными металлургическими шлаками, должно быть не более 1% массы грунта; pH — не менее 5,5.

Грунты, обрабатываемые пылью уноса цементных заводов, не должны содержать гумусы; pH — не менее 7.

2.2.5. Грунты, характеризующиеся кислой реакцией среды (pH менее 7), что отрицательно сказывается на гидратации цемента, можно обрабатывать цементом после предварительной нейтрализации добавками извести, каустической соды или других щелочных соединений.

2.2.6. Засоленные грунты различного зернового состава допускается обрабатывать портландцементом при содержании в них солей не более 4% массы грунта при хлоридном, сульфатно-хлоридном и хлоридно-сульфатном засолении. При сульфатном засолении содержание солей в грунтах, используемых в конструктивных слоях дорожных одежд, не должно превышать 2%. При наличии 4 — 6% солей (за исключением сульфатного засоления) возможна обработка портландцементом совместно с добавками извести или хлористого кальция, хлористого и сернокислого железа.

2.2.7. Грунты, обработанные портландцементом и шлакопортландцементом, не должны содержать более 10% примесей гипса при использовании их во II — III дорожно-климатических зонах, 20% — в IV и 30% — в V.

2.2.8. Требования к засоленным грунтам при укреплении их известью или известково-шлаковым вяжущим аналогичны указанным в п. 2.2.6. При этом в известково-шлаковом вяжущем, применяемом для укрепления тяжелых суглинков и глин, содержание извести должно составлять 15 — 25% массы цемента.

2.2.9. Допускается обработка золами уноса засоленных грунтов при содержании в них солей не более 3% при сульфатном засолении и не более 5% — при хлоридном; pH — не менее 4.

2.2.10. Содержание легкорастворимых солей в засоленных грунтах, обрабатываемых гранулированными и дисперсными металлургическими шлаками, не должно превышать 4% массы грунта.

2.2.11. При использовании пыли уноса цементных заводов суммарное содержание водорастворимых солей в пылецементогрунтовой смеси допускается не более 10% массы вяжущего, гипса — не более 5% массы смеси.

2.2.12. В грунтосмесительных установках приготавливают смеси из крупнообломочных, песчаных грунтов и супесей всех разновидностей; легкие суглинки обрабатывают на месте производства работ, проводя при необходимости предварительное рыхление. Для обработки тяжелых суглинков и глин требуются средства механизации, которые могут обеспечить измельчение этих грунтов, равномерное распределение в них вяжущих и достижение требуемых прочности и морозостойкости укрепленного материала.

2.2.13. При определении пригодности грунтов для обработки вяжущими необходимо учитывать требования, предъявляемые к грунтам по зерновому (гранулометрическому) составу, происхождению (генезису), засоленности, содержанию органического вещества (гумуса), водородному показателю среды (pH), влажности, а также дополнительные требования и ограничения, приведенные в настоящем Руководстве.

2.2.14. Зерновой состав крупнообломочных грунтов (щебенистых и дресвяных), укрепленных неорганическими вяжущими материалами как в естественном виде, так и в смесях подобранного состава, должен соответствовать требованиям ГОСТ 23558, табл. 1 и рис. 6 настоящего Руководства.

Рис. 6. Оптимальные зерновые составы смесей из крупнообломочных грунтов с максимальной крупностью зерен 10 мм (а), 20 мм (б) и 40 мм (в)

2.2.15. С целью снизить расход вяжущих, повысить показатели физико-механических свойств укрепленных грунтов следует применять смеси крупнообломочных грунтов оптимального состава. Зерновой состав минеральной части таких смесей должен укладываться в заштрихованную область кривых на рис. 6.

2.2.16. Допускается применять смеси с близким к оптимальному зерновым составом, если отклонение содержания отдельных фракций от требуемого не превышает 10% и соблюдаются требования к наличию наиболее крупных и наиболее мелких зерен.

Допускается также укреплять вяжущими крупнообломочные грунты прерывистого зернового состава, если содержание отдельных фракций в них укладывается в кривые на рис. 6.

2.2.17. Крупнообломочные грунты оптимального или близкого к оптимальному зернового состава, неоднородные пески (гравелистые, крупные, средней крупности), супеси с числом пластичности более 3 (преимущественно супеси легкие крупные, пылеватые), а также суглинки легкие наиболее пригодны для укрепления вяжущими и не требуют введения гранулометрических добавок.

2.2.18. Крупнообломочные грунты неоптимального состава, однородные пески и супеси с числом пластичности менее 3 целесообразно укреплять вяжущими после улучшения их зернового состава добавками дисперсных веществ: зол уноса, золошлаковых смесей, тонкодисперсных шлаков, цементной пыли, отходов камнедробления, молотых известняков, опок и др., а также легких суглинков. Содержание добавок дисперсных веществ составляет 10 — 30% массы грунта и уточняется в лабораторных условиях.

2.2.19. При соответствующем технико-экономическом обосновании допускается укреплять вышеперечисленные грунты цементом без введения добавок дисперсных и других веществ.

2.2.20. Мелкие пески (дюнные, барханные и др.) можно укреплять цементом без указанных выше веществ или других гранулометрических добавок в том случае, когда земляное полотно также возводят из песчаных грунтов.

2.2.21. Для укрепления известью пригодны, кроме перечисленных, крупнообломочные грунты оптимального зернового состава. При этом содержание пылевато-глинистых частиц не ограничивается.

2.2.22. Песчаные и супесчаные грунты с числом пластичности менее 3 рекомендуется укреплять известью после введения в них добавок суглинистых грунтов или зол уноса и др. в соответствии с указаниями п. 2.2.18.

2.2.23. Супеси тяжелые пылеватые, суглинки легкие и легкие пылеватые с числом пластичности до 12 допускается укреплять вяжущими без введения гранулометрических добавок.

2.2.24. Глинистые грунты с числом пластичности более 12 предварительно размельчают. Содержание зерен крупнее 5 мм не должно превышать 25%, в том числе крупнее 10 мм — 10%.

Относительная влажность глинистых грунтов при этом должна составлять 0,3 — 0,4 влажности на границе текучести.

2.2.25. Перед обработкой следует обязательно улучшить зерновой и химико-минералогический составы указанных грунтов добавками дисперсных и различных химических веществ.

2.2.26. Глинистые грунты с добавками портландцемента или шлакопортландцемента должны иметь влажность грунта на границе текучести не более 55%. Обработке известью или известково-шлаковым вяжущим можно подвергать глинистые грунты с числом пластичности не менее 5.

Суглинки и глины с числом пластичности более 12 допускается обрабатывать гранулированными и дисперсными металлургическими шлаками после предварительного улучшения их свойств добавками извести и цементной пыли I и II сортов (2 — 5% массы грунта).

2.2.27. Глины песчанистые и пылеватые с числом пластичности от 17 до 20 обрабатывают согласно пп. 2.2.24 - 2.2.25 и следующим рекомендациям. В такие грунты надлежит вводить либо одну известь, либо известь с добавками хлористого кальция, жидкого стекла, каустической соды, сернокислого натрия, если необходимо обеспечить бо́льшую прочность и водостойкость известнякового грунта.

Подготовка, транспортирование и хранение грунтов, подлежащих обработке

2.2.28. Подготовка, транспортирование и хранение грунтов, подлежащих укреплению, зависят от способов приготовления смесей и применяемого смесительного оборудования.

2.2.29. При приготовлении смесей с помощью мобильной грунтосмесительной установки, располагаемой на прирельсовой базе или в карьере, для хранения грунта устраивают открытую площадку с покрытием из асфальтобетона или цементобетона. Вместимость площадки назначают в зависимости от производительности установки и сменного темпа строительства: при производительности установки 100 — 120 и 200 — 240 т/ч вместимость площадки составит 25 — 40 и 50 — 70 тыс. м3 соответственно.

Площадки (карьеры) для приготовления смесей в установках следует располагать в местах залегания грунтов из расчета обеспечения оптимальной дальности возки готовой смеси к месту укладки. Для этого следует предусматривать периодическое перебазирование смесительных установок вдоль трассы строящейся дороги, а также производить доставку и складирование грунтов в штабели на заранее выбранные площадки для последующей их обработки вяжущими.

2.2.30. При использовании для приготовления смеси грунто- или бетоносмесительных установок принудительного перемешивания из крупнообломочных грунтов предварительно должны быть отсеяны частицы крупнее 40 мм.

В смесительных установках гравитационного типа или грунтосмесительной установке типа ДС-50Б допускается приготовление смеси из крупнообломочных грунтов с частицами до 70 мм.

2.2.31. При использовании однопроходных или многопроходных грунтосмесительных машин обрабатываемые грунты следует заранее вывезти на подготовленное земляное полотно или площадку, спланировать и прикатать до плотности 0,85 — 0,9 стандартной. Тяжелые суглинки, имеющие повышенную (сверх оптимальной) влажность, следует перед обработкой вяжущими осушить путем периодического рыхления (перелопачивания) или введения сухих минеральных материалов.

Зерновой состав обрабатываемых грунтов должен удовлетворять требованиям пп. 2.2.14 - 2.2.15 настоящего Руководства.

2.2.32. Для предохранения укрепляемого глинистого грунта от переувлажнения земляное полотно следует отсыпать с поперечным уклоном не менее 0,05 — 0,07. Перед обработкой вяжущим излишки грунта по ширине проезжей части следует срезать профилировщиком (типа ДС-97, ДС-108, ДС-151) или автогрейдером, отгружая его в транспортные средства или перемещая на обочину с приданием земляному полотну требуемого поперечного профиля.

2.2.33. До распределения вяжущего по слою глинистого грунта с числом пластичности до 17 последний необходимо разрыхлить с помощью дорожной или сельскохозяйственной техники (автогрейдеров, рыхлителей, плужных агрегатов и т.п.), а затем размельчить фрезой за 3 — 4 прохода по одной полосе.

2.3. Вяжущие материалы. Виды, составы вяжущих и их характеристика

Общие положения

2.3.1. Вяжущие, используемые для обработки нерудных материалов и грунтов, в зависимости от их активности подразделяют на три группы.

2.3.2. К первой группе вяжущих относятся портландцемент и шлакопортландцемент, отвечающие требованиям ГОСТ 10178-85. Целесообразно применять цемент марки 300 и 400; допускаются цементы марки 200 по ГОСТ 25328-82, сульфатостойкие — по ГОСТ 22266-76, пластифицированный и гидрофобный цементы — по ГОСТ 10178-85.

Марку цементов устанавливают по ГОСТ 310.1-76, ГОСТ 310.2-76, ГОСТ 310.3-76, ГОСТ 310.4-81.

2.3.3. Вторая группа — это комплексные вяжущие: шлаковые, зольные, золошлаковые, белитошламовые, а также цементная пыль и известь. Комплексное вяжущее включает основной компонент и активатор, должно удовлетворять требованиям соответствующих стандартов и технических условий, утвержденных в установленном порядке.

В качестве активаторов рекомендуется использовать портландцемент и шлакопортландцемент, известь, цементную пыль, содощелочной плав, содосульфатный плав, техническую соду, жидкое стекло, гипсовый камень и др. Ориентировочный расход активатора — 5 - 30% массы вяжущего.

Удельная поверхность комплексных вяжущих должна быть не менее 10 м2/кг; содержание частиц мельче 0,071 мм не менее 1%. Марка вяжущего, устанавливаемая по прочности образцов, изготовленных по ГОСТ 3344-83, в возрасте 90 сут должна быть не менее 100, 28 сут — не менее 0,5 нормируемой. При этом образцы формуют из конкретного состава вяжущего, предназначенного для обработки каменных материалов и грунтов.

2.3.4. К третьей группе вяжущих относятся активные и высокоактивные золы ТЭЦ (содержание свободного CaO не менее 8%, удельная поверхность — не менее 160 м2/кг), активные и высокоактивные шлаки черной металлургии по ГОСТ 3344-83, в том числе ферросплавные, активные и высокоактивные белитовые шламы, цементная пыль. Они должны удовлетворять требованиям соответствующих стандартов и технических условий, утвержденных в установленном порядке. Удельная поверхность вяжущих должна быть не менее 100 м2/кг; содержание частиц мельче 0,071 мм — не менее 20%. Марка вяжущего, устанавливаемая по прочности образцов, изготовленных по ГОСТ 3344-83, в возрасте 180 сут должна быть не менее 50, 90 сут — не менее 0,5 нормируемой. Образцы готовят из конкретного материала (золы, шлака, белитового шлама и т.д.) с конкретной удельной поверхностью, предназначенного для обработки каменных материалов и грунтов.

Марку вяжущих следует принимать по паспорту завода-изготовителя. При его отсутствии марку вяжущего устанавливает строительная лаборатория.

Первая группа вяжущих

2.3.5. Все рекомендуемые к применению цементы должны удовлетворять требованиям соответствующих стандартов. Схватывание цемента должно начинаться не ранее чем через 2 ч после его затворения водой.

Потеря массы цементов при прокаливании не должна превышать 2%. Содержание свободной извести не нормируется.

2.3.6. С целью повысить механическую прочность обработанных материалов и уменьшить расход вяжущего следует применять тонкомолотые цементы с большой удельной поверхностью, в том числе пластифицированные и гидрофобные.

2.3.7. Для устройства цементогрунтовых однослойных оснований и покрытий дорог во II и III дорожно-климатических зонах надлежит использовать портландцемент марки не ниже 400 для покрытий и не ниже 300 для оснований, отвечающий требованиям ГОСТ 10178-85.

Для устройства нижнего слоя оснований дорожных одежд во II — V дорожно-климатических зонах, а также однослойных оснований и покрытий дорог в IV и V дорожно-климатических зонах допускаются грунты, обработанные портландцементом, шлакопортландцементом и пуццолановым портландцементом марки не ниже 200. Для устройства нижних слоев оснований дорожных одежд на дорогах III категории, а также покрытий на дорогах местного значения IV категории с интенсивностью движения до 400 авт./сут и дорогах V категории в IV — V дорожно-климатических зонах допускается применять магнезиальные портландцементы, шлаково-магнезиальные и другие цементы марки 300 и ниже, а также известково-пуццолановый, известково-глинистый и известково-зольный цементы.

Вторая группа вяжущих

2.3.8. На основе шлаков черной металлургии можно получать шлаковые вяжущие различных марок в зависимости от тонкости измельчения (количество частиц мельче 0,071 мм), вида и содержания активатора.

2.3.9. Шлаковое вяжущее с порошкообразными активаторами (цементом, известью, цементной пылью и т.д.) рекомендуется получать путем совместного измельчения шлака и активатора или тщательного смешения подготовленного недробленого, дробленого или измельченного шлака с активатором. Максимальная крупность недробленого шлака — 5 мм.

Цемент должен иметь марку по прочности не ниже 400 и соответствовать требованиям ГОСТ 10178-85, известь - ГОСТ 9179-77.

2.3.10. На основе доменного гранулированного шлака с активатором-портландцементом в зависимости от тонкости измельчения можно получить шлаковое вяжущее марок по прочности 100 — 300.

Ориентировочный состав вяжущего с активатором-портландцементом приведен в табл. 3.

Таблица 3

Марка вяжущего после 90 сут нормального твердения	Удельная поверхности шлака, м2/кг, не менее	Количество частиц мельче 0,071 мм, %, не менее	Содержание компонентов вяжущего, % массы
			шлака	цемента
100	10	1	75 — 80	25 — 20
	100	30	90 — 95	10 — 5
	300	90	95 — 97	5 — 3
200	10	1	60 — 65	40 — 35
	100	30	85 — 90	15 — 10
	300	90	90 — 95	10 — 5
300	10	1	45 — 55	55 — 45
	100	30	75 — 80	25 — 20
	300	90	85 — 90	15 — 10

2.3.11. На основе доменного гранулированного шлака с добавкой активатора-извести в зависимости от тонкости измельчения шлака (удельной поверхности) можно получить шлаковое вяжущее марок по прочности 50 — 200.

Ориентировочный состав комплексного вяжущего приведен в табл. 4.

Таблица 4

Марка вяжущего после 90 сут нормального твердения	Удельная поверхность шлака, м2/кг, не менее	Количество частиц мельче 0,071 мм, %, не менее	Содержание компонентов вяжущего, % массы
			шлака	извести
50	10	1	93 — 97	7 — 3
	100	30	96 — 98	4 — 2
	300	90	97 — 99	3 — 1
100	10	1	-	-
	100	30	90 — 95	10 — 5
	300	90	93 — 96	7 — 4
200	10	1	-	-
	100	30	-	-
	300	90	90 — 95	10 — 5

2.3.12. Шлаковое вяжущее на основе доменного гранулированного шлака можно получить активацией цементной пылью. Ориентировочные составы приведены в табл. 5.

Таблица 5

Вид шлака	Удельная поверхность, м2/кг, не менее	Количество частиц мельче 0,071 мм, %, не менее	Содержание цементной пыли, % массы вяжущего
			I сорта	II сорта
Молотый	300	90	10	15
Дробленый	100	30	20	30
Недробленый	10	1	30	45

Шлаковое вяжущее с добавкой цементной пыли можно получить и на основе фосфорного гранулированного шлака, имеющего удельную поверхность не менее 300 м2/кг.

Химический состав фосфорного шлака должен быть следующим (%): SiO₂ - 40 — 47; CaO — 48 — 41; MgO < 5,0; Al2O3 > 2,5; P₂O₅ <= 2,0; F — 2 - 2,5.

Цементная пыль вторичного улавливания, относящаяся к среднещелочным веществам, должна иметь следующий химический состав (%): SiO2 — 15 — 20; Al2O3 — 2 - 4; Fe2O3 — 1 - 3; CaO — 40 — 50; MgO — 1 - 4; SO3 — 3 - 4; Na2O — 1 - 2; K2O — 4 - 5; CaOсвоб <= 4. Потери при прокаливании — 20 — 25%; содержание сернистых соединений — не более 4%.

В цементной пыли не должно быть комков и посторонних примесей. Она полностью проходит через сито с отверстиями 0,315 мм.

Максимальная дозировка цементной пыли не должна превышать 10 — 12% массы шлака.

В зависимости от количества цементной пыли, добавляемой в шлак (удельная поверхность — 300 м2/кг, содержание частиц мельче 0,071 мм — 90%), можно получить шлаковое вяжущее марок 200 — 500. Ориентировочные составы шлакового вяжущего на основе фосфорных гранулированных шлаков и цементной пыли приведены в табл. 6.

Таблица 6

Марка вяжущего после 90 сут нормального твердения	Содержание компонентов вяжущего, % массы
	шлака	цементной пыли
200	95 — 98	5 — 2
300	93 — 97	7 — 3
400	90 — 95	10 — 5
500	88 — 93	12 — 7

2.3.13. Шлаковое вяжущее на основе шлаков черной металлургии с добавками жидких активаторов (жидкого стекла) и химических добавок, растворяющихся в воде, приготавливают введением этих добавок в оптимальное количество воды и перемешиванием их с гранулированным шлаком, имеющим различную удельную поверхность и отвечающим требованиям ГОСТ 3476-74.

2.3.14. На основе доменного гранулированного шлака с удельной поверхностью 300 м2/кг с добавкой содощелочного плава можно получить шлакощелочное вяжущее марок по прочности 100 — 400. Ориентировочный состав вяжущего с содощелочным плавом приведен в табл. 7.

Таблица 7

Марка вяжущего после 90 сут нормального твердения	Содержание компонентов вяжущего, % массы
	шлака	содощелочного плава
100	96 — 95	4 — 5
200	95 — 93	5 — 7
300	93 — 91	7 — 9
400	92 — 88	8 — 12

Содощелочной плав (отход капролактамового производства), содержащий 95 — 97% углекислого натрия (Na₂CO₃) и 2 — 4% гидрата окиси натрия (NaOH), должен иметь следующий химический состав (%): SiO2 — 0,2 — 0,5; MgO — 0,3 — 0,1; Na2O — 60 — 50; SO3 — 3 - 2; CO2 — 35 — 45; Cl — 0,2 — 0,4; нерастворимый осадок 1,3 — 2,0; H2O гигроскопичная — 8 - 11. Вместо содощелочного плава можно использовать и содосульфатный плав в количестве 5 — 7%.

В случае приготовления вяжущего на основе молотого гранулированного электротермофосфорного шлака содержание содосульфатного плава увеличивают до 9 — 14%.

Содощелочной или содосульфатный плав следует предварительно измельчать и растворять в оптимально подобранном количестве подогретой до 40 — 50 °C воды. Плотность раствора содощелочного плава измеряют ареометром с точностью до 0,01 г/см2.

2.3.15. Шлаковое вяжущее с добавкой жидкого стекла (шлакосиликатное вяжущее) приготавливают на основе различных металлургических шлаков.

Фосфорный гранулированный шлак можно заготавливать заранее или использовать непосредственно после грануляции. Активность недробленого шлака практически не изменяется в течение длительного времени (до двух лет).

Химический состав фосфорных шлаков должен отвечать требованиям п. 2.3.12.

Кремнеземистый модуль жидкого стекла — 1,7 — 1,8, плотность — 1,15 — 1,25 г/см3.

Жидкое стекло в зависимости от наличия исходных материалов можно получить двумя способами: автоклавным растворением силиката натрия (силикат глыбы) по ГОСТ 13079-81 с добавкой едкого натра по ГОСТ 2263-79 и путем введения едкого натра в высокомодульное стекло по ГОСТ 13078-81.

В зависимости от количества жидкого стекла, добавляемого в шлак (удельная поверхность — 300 м2/кг, частиц мельче 0,071 мм — 90%), можно получить вяжущее марок 50 — 300. Ориентировочные составы и характеристика шлакосиликатного вяжущего на основе гранулированного фосфорного шлака приведены в табл. 8, на основе других шлаков — в табл. 9.

Таблица 8

Марка вяжущего после 90 сут нормального твердения	Содержание компонентов вяжущего, % массы
	шлака	жидкого стекла
50	95	5
100	90	10
200	85	15
300	80	20

Таблица 9

Вид шлака	Удельная поверхность шлака, м2/кг	Содержание жидкого стекла, % массы
Гранулированный доменный:
молотый	300	3
дробленый	100	5
недробленый	10	7
Дисперсный металлургический:
электросталеплавильный	-	3
доменный отвальный	-	5
феррохромовый	-	7

Требования к доменным гранулированным и дисперсным металлургическим шлакам приведены в табл. 10. Методика расчета показателей гранулированных доменных шлаков приведена в Прил. 2, дисперсных металлургических — в Прил. 3 настоящего Руководства.

Таблица 10

Вид шлака	Сорт шлака	Коэффициент качества K	Гидравлическая активность шлака R, МПа			Степень насыщения Н
			молотого	дробленого	недробленого
Доменный гранулированный	1	1,65 — 2,25	> 40	> 20	> 10	-
	2	1,45 — 1,65	20 — 40	10 — 20	5 — 10	-
	3	1,25 — 1,45	20	10	5	-
Дисперсный металлургический	1	-	-	>10	-	0,70 — 1,00
	2	-	-	5 — 10	-	0,55 — 0,70
	3	-	-	5	-	0,55

2.3.16. Шлаковое вяжущее с различными добавками активаторов является медленнотвердеющим, марка которого к 360-суточному возрасту в зависимости от вида и количества активатора возрастает на 20 — 50% нормируемого (90 сут) срока твердения.

2.3.17. Зольное вяжущее на основе золы уноса сухого отбора можно получить активацией золы портландцементом марки не ниже 300, известью, цементной пылью. При этом зола уноса должна иметь удельную поверхность не менее 300 м2/кг, содержать не более 3% сернистых и сернокислых соединений в пересчете на SO3, потери при прокаливании — не более 10%, а содержание свободной извести при активации ее цементом или цементной пылью должно быть не менее 8%. Ориентировочное содержание цемента или извести составляет 8 — 10%, цементной пыли — 58 — 60% массы вяжущего (смеси золы и активатора).

Для улучшения свойств вяжущего при активации золы известью рекомендуется вводить до 5% подмыльного щелока или до 3% хлористых солей совместно с водой затворения. Общее количество солей, вводимых в смесь, не должно превышать 1,5% массы сухой смеси.

2.3.18. Золошлаковое вяжущее на основе золошлаковых смесей гидроудаления, а также топливных шлаков и зол можно получить активацией шлаков или зол добавками извести, портландцемента, цементной пыли.

Содержание сернистых и сернокислых соединений (в пересчете на SO3) в шлаках, золах и золошлаковых смесях должно быть не более 3% массы; потери при прокаливании для шлаков — не более 2%, для зол и золошлаковых смесей — не более 10%.

Удельная поверхность молотых топливных шлаков и зол должна составлять 350 — 400 м2/кг.

Вяжущее на основе неактивных топливных шлаков и зол должно содержать: 75 — 95% шлака (золы) и 25 — 5% портландцемента или 85 — 95% шлака (золы) и 15 — 5% извести, или 48 — 50% шлака (золы) и 52 — 50% цементной пыли.

Ориентировочные составы вяжущего на основе золошлаковых смесей гидроудаления следующие: 88 — 92% смеси и 12 — 8% извести; 88 — 90% смеси и 12 — 10% портландцемента; 48 — 50% смеси и 52 — 50% цементной пыли.

Для улучшения свойств вяжущего при активации золошлаковых смесей известью рекомендуется с водой затворения вводить до 3% хлористых солей или до 8% подмыльного щелока.

2.3.19. Белитошламовое вяжущее приготавливают на основе нефелиновых или бокситовых шламов с различными активаторами в количестве 5 — 20%. В качестве активатора используют портландцемент, шлакопортландцемент, известь, портландцементный клинкер, гипсовый камень, известь совместно с гипсовым камнем, цементную пыль, шлаки черной металлургии с удельной поверхностью 300 м2/кг совместно с известью или цементной пылью.

Удельная поверхность шламов — не менее 300 м2/кг; содержание частиц мельче 0,071 мм — 90%.

2.3.20 Известь должна отвечать требованиям ГОСТ 9179-77.

2.3.21. Цементная пыль по своим показателям должна удовлетворять требованиям п. 2.3.12 и табл. 11. Методика определения показателей активности приведена в Прил. 4.

Таблица 11

Сорт пыли уноса	Показатель активности		Коэффициент агрессивности \alpha
	химической Н	гидравлической R, МПа
1	> 0,25	> 10	< 1,00
2	0,125 — 0,25	5 — 10	1,00 — 1,25
3	< 0,125	< 5	1,25 — 1,50

Для повышения активности цементной пыли ее целесообразно активировать добавками (табл. 12).

Таблица 12

Сорт пыли уноса	Дозировка добавки, % массы цементной пыли
	портландцемента марки 400	жидкого стекла	молотого гранулированного доменного шлака сорта
			1	2
2	12,5	3	15	25
3	25,0	6	20	30

Примечание. При повышении или снижении марки цемента на 100 табличные значения его дозировки следует соответственно снизить или повысить на 20%.

Третья группа вяжущих

2.3.22. Активные золы уноса от сжигания каменных и бурых углей, торфа или горючих сланцев, применяемые в качестве самостоятельных вяжущих, должны иметь удельную поверхность не менее 300 м2/кг, содержать не менее 8% свободного CaO, не более 6% сернистых и сернокислых соединений (в пересчете на SO3) и иметь не более 5% потерь при прокаливании.

При устройстве оснований на дорогах III — V категорий допускается применять золы уноса сухого улавливания с удельной поверхностью не менее 160 м2/кг, если они удовлетворяют остальным требованиям.

В золах уноса горючих сланцев Северо-Запада СССР допускается, как исключение, до 10% сернистых и сернокислых соединений (в пересчете на SO3).

2.3.23. Активные и высокоактивные шлаки черной металлургии, в том числе ферросплавные, должны отвечать требованиям ГОСТ 3344-83 и иметь удельную поверхность не менее 100 м2/кг (не менее 30% частиц, мельче 0,071 мм). Показатели качества и активности приведены в табл. 10.

2.3.24. Активные и высокоактивные белитовые (нефелиновый и бокситовый) шламы не должны содержать посторонних загрязняющих примесей. Максимальный размер схватившихся комков — не более 40 мм, а содержание комков размером 20 — 40 мм должно быть не более 25% массы. Влажность белитового шлама не должна превышать 26%; количество двухкальциевого силиката — не менее 40%.

Нефелиновый шлам должен соответствовать требованиям ТУ 48-0114-19-84, бокситовый — ТУ 48-2853 3/0-84. Некоторые характеристики шламов приведены в табл. 13.

Таблица 13

Показатель	Значение показателя для шламов
	нефелинового	бокситового
Модуль крупности	1,2 — 1,7	1,1 — 3,0
Насыпная плотность, кг/м3	900 — 1100	1000 — 1300
Коэффициент теплопроводности, Вт/(м·град)	0,55 — 0,65	0,57 — 0,67
Предел прочности при сжатии образцов, МПа, после уплотнения под нагрузкой 15 МПа в возрасте, сут:
90	4,0 — 6,0	3,0 — 5,0
360	9,0 — 10,0	7,0 — 8,0
Предел прочности на растяжение при изгибе образцов, МПа, в возрасте, сут:
90	1,6 — 2,4	1,2 — 2,0
360	2,6 — 3,0	2,1 — 2,6

2.3.25. Активная и высокоактивная цементная пыль (отход производства портландцементного клинкера) должна удовлетворять требованиям п. 2.3.12. Начало схватывания цементной пыли — не ранее чем через 2 ч с момента ее затворения водой. Рекомендуется цементная пыль 1-го сорта без добавок, а также 2-го и 3-го сортов с активными добавками (см. табл. 12). Показатели активности пыли должны соответствовать приведенным в табл. 10.

2.4. Вода, ПАВ и противоморозные добавки

2.4.1. Вода для приготовления обработанных материалов и растворов ПАВ должна соответствовать требованиям ГОСТ 23732-79.

В пустынных районах V дорожно-климатической зоны допускается использовать минерализованную воду, содержащую не более 150 г/л соли, 25 г/л ионов SO_{4}^{2 -} , 13 г/л Cl-.

2.4.2. С целью снизить расход цемента, повысить прочность и морозостойкость обработанного материала следует вводить ПАВ (табл. 14).

Таблица 14

Назначение добавки	Наименование добавки (условное обозначение)	Нормативный документ
Повышение водо- и морозостойкости нерудных материалов и грунтов, обработанных цементом	Лигносульфонаты технические (ЛСТ) (б. СДБ)	ОСТ 13-183-83 Минбумпрома СССР
	Кислый гудрон, нейтрализованный аммиаком (ГНД)	ТУ 38-3016-78 Миннефтехимпрома СССР
	Кислый гудрон, нейтрализованный едким натром (ВНГ)	ТУ 38-401-221-78 Миннефтехимпрома СССР
	Подмыльный щелок (ПЩ)	ТУ 18-780-78 Минпищепрома РСФСР
	Кубовый остаток производства синтетических жирных кислот (КОСЖК)	ОСТ 38-01182-80 Миннефтехимпрома СССР
	Синтетическая поверхностно-активная добавка (СПД)	ТУ 38-101253-77 Миннефтехимпрома СССР
	Жидкость гидрофобизирующая (ГЖ 136-41)	ГОСТ 10834-76
	Глицериновый гудрон (ГГ)	ТУ 18-2/49-83 Минхимпрома и Минпищепрома СССР
	Алкилсульфатная паста (АСП)	ТУ 38-17-55-80 Миннефтехимпрома СССР
	Этилсиликонат натрия (ГКЖ-10), метилсиликонат натрия (ГКЖ-11)	ТУ 6-02-696-76 Минхимпрома СССР
	Госсиполовая смола (хлопковый гудрон)	ОСТ 18-114-73 Минпищепрома УзССР
	Разжижитель С-3	ТУ 6-14-625-80 Минхимпрома СССР
	10-03 (10-0Э)	ТУ 44-3-505-81 Минхимпрома СССР
	Лигносульфонат технический, модифицированный (ЛСТМ-2)	ОСТ 13-183-83 Минбумпрома СССР
	Щелочной сток производства капролактама (ЩСПК) (б. ПАЩ)	ТУ 13-03-488-84 Минудобрений СССР
Повышение деформативности, прочности и морозостойкости грунтов, укрепленных цементом	Дивинилстирольный латекс (СКС-65ГП)	ГОСТ 10564-75
	Пипериленстирольный латекс (СКПС-50 марки Б)	ТУ 38-403139-81 Миннефтехимпрома СССР
Ускорение твердения, повышение прочности, водо- и морозостойкости грунтов (в том числе кислых гумусированных, переувлажненных), укрепленных цементом или известью	Хлорид кальция (ХК)	ГОСТ 450-77
	Сульфат железа	ГОСТ 4148-78
	Сульфат натрия	ГОСТ 6318-77, ТУ 38-10742-84 Миннефтехимпрома СССР
	Едкий натр	ГОСТ 2263-79
	Углекислый натрий	ГОСТ 83-79
	Двууглекислый натрий	ГОСТ 4201-79
	Силикат натрия (жидкое стекло)	ГОСТ 4239-77
	Сернокислый аммоний	ГОСТ 3769-78
Ускорение твердения грунтов, укрепленных медленнотвердеющими вяжущими из отходов промышленности	Силикат натрия или калия (жидкое стекло)	ГОСТ 9476-75
	Хлорид кальция (ХК)	ГОСТ 450-77
	Нитрит кальция (НК)	ГОСТ 4142-77
	Подмыльный щелок (ПЩ)	ТУ 18-780-78 Минпищепрома РСФСР
	Хлорид натрия (ХН)	ГОСТ 13830-84
Противоморозные добавки при укреплении грунтов цемента	Хлорид кальция (ХК)	ГОСТ 450-77
	Хлорид натрия (ХН)	ГОСТ 13830-84
	Нитрит кальция (НК)	ГОСТ 4142-77 ТУ 6-03-637-79 Минхимпрома СССР
	Нитрит-нитрат кальция (ННК)	ТУ 6-03-7-04-74 Минхимпрома СССР
	Нитрит-нитрат-хлорид кальция (ННХК)	ТУ 6-18-194-76 Минхимпрома СССР
	Лигносульфонаты технические (ЛСТ)	ОСТ 13-183-83 Минбумпрома СССР
	Черный сульфатный щелок (ЧСЩ)	ВТУ УС Братскгэсстроя Минэнерго СССР

Примечания: 1. Ориентировочный расход добавок приведен в табл. 22 настоящего Руководства.

2. Кроме рекомендованных добавок, выпуск которых освоен промышленностью, допускается применение других добавок, удовлетворяющих требованиям ГОСТ 24211-80.

2.4.3. Для обеспечения возможности применять обработанные материалы при пониженной положительной и отрицательной температурах воздуха (от 5 до минус 20 °C) следует вводить противоморозные добавки (см. табл. 14).

2.4.4. Для ускорения процессов твердения и улучшения физико-механических свойств материалов, обработанных сланцевой золой уноса, следует вводить добавку хлористого кальция CaCl2 по ГОСТ 450-77 в количестве 3 — 5% массы золы.

3. ТРЕБОВАНИЯ К НЕРУДНЫМ МАТЕРИАЛАМ И ГРУНТАМ, ОБРАБОТАННЫМ НЕОРГАНИЧЕСКИМИ ВЯЖУЩИМИ

3.1. Нерудные материалы и грунты, обработанные неорганическими вяжущими, должны соответствовать требованиям действующих нормативных документов.

3.2. Качество нерудных материалов и грунтов, обработанных неорганическими вяжущими, определяется маркой по морозостойкости (Мрз), маркой по прочности при сжатии (Rс) и на растяжение при изгибе (Rи).

Взаимосвязь между прочностью при сжатии и на растяжение при изгибе обработанных материалов приведена в табл. 15.

Таблица 15

Марка обработанного материала, МПа	Предел прочности, МПа (кгс/см2), не менее
	при сжатии	на растяжение при изгибе
Rс1,0	1,0 (10)	0,2 (2)
Rс2,0	2,0 (20)	0,4 (4)
Rс4,0	4,0 (40)	0,8 (8)
Rс6,0	6,0 (60)	1,2 (12)
Rс7,5	7,5 (75)	1,5 (15)
Rс10,0	10,0 (100)	2,0 (20)
Rс12,5	12,5 (125)	2,5 (25)

Допускается прочность на растяжение при изгибе (Rи) оценивать по прочности на раскол (Rр), принимая Rр = 0,5Rи.

3.3. Обработанные материалы должны выдерживать 5, 10, 15, 25, 50 циклов попеременного замораживания-оттаивания при коэффициенте морозостойкости не менее 0,75 (отношение прочности при сжатии образца, прошедшего заданное количество циклов замораживания-оттаивания, к прочности образца нормального хранения).

Обработанные материалы по морозостойкости подразделяются на марки Мрз 5, Мрз 10, Мрз 15, Мрз 25, Мрз 50.

3.4. Марки по прочности и морозостойкости обработанных материалов, применяемых в районах со среднемесячной температурой наиболее холодного месяца минус 10 °C и ниже, определяют при полном водонасыщении образца по Прил. 5; марки по морозостойкости для районов со среднемесячной температурой наиболее холодного месяца выше минус 10 °C устанавливают при капиллярном водонасыщении образца, а по прочности при полном водонасыщении (Прил. 6).

3.5. Характеристики материалов, обработанных вяжущими первой группы (портландцементом, шлакопортландцементом и другими видами цементов по п. 2.3.2), следует определять в возрасте 28 сут, обработанных вяжущими второй группы (шлаковыми, зольными и золошлаковыми, белитошламовыми вяжущими, шлакощелочными и шлакосиликатными вяжущими, известью, цементной пылью с активаторами), — 90 сут и вяжущими третьей группы (активными и высокоактивными золами ТЭС, активными и высокоактивными шлаками черной металлургии, в том числе ферросплавными, активными и высокоактивными белитовыми шламами, активной и высокоактивной цементной пылью без активаторов) — в возрасте 180 сут.

3.6. Предварительную прочность обработанных материалов определяют экспресс-методом (Прил. 7); при этом предел прочности при сжатии должен составлять не менее 0,5 прочности в нормируемом возрасте.

3.7. Основными расчетными характеристиками конструктивных слоев из обработанных материалов (при расчете на воздействие подвижной нагрузки) являются модуль упругости и предел прочности на растяжение при изгибе.

Значения этих характеристик в возрасте 28, 90 и 180 сут в зависимости от группы вяжущих и вида обработанного материала приведены в табл. 16 и 17.

Таблица 16

Марка обработанного материала по прочности при сжатии, МПа	Предел прочности на растяжение при изгибе, МПа, не менее		Модуль упругости, МПа, не менее
	фактический	расчетный по ВСН 46-83	фактический	расчетный по ВСН 46-83
1 — 2	0,15 — 0,80	0,08 — 0,40	1000 — 5000	150 — 500
2 — 4	0,20 — 1,00	0,10 — 0,50	2500 — 7000	250 — 700
4 — 6	0,40 — 1,20	0,20 — 0,60	4000 — 9000	400 — 900
7,5	1,35 — 1,50	0,65 — 0,75	7500 — 12000	750 — 1200
10,0	1,60 — 2,00	0,80 — 1,00	15500	1560
12,5	1,90 — 2,50	0,95 — 1,25	17500	1740

Таблица 17

Вид укрепленного материала	Модуль упругости E, МПа, по классам прочности			Прочность на растяжение при изгибе Rи, МПа, по маркам
	I	II	III	М4 - М6	М2 — М4	М1 — М2
Готовые (оптимальные) песчано-щебеночные смеси (смеси 1, 2)	550 — 900	350 — 700	250 — 500	0,33 — 0,60	0,23 — 0,50	0,18 — 0,40
Готовые (оптимальные) песчано-гравийные смеси (смеси 1, 2)	550 — 900	350 — 700	250 — 500	0,33 — 0,60	0,23 — 0,50	0,18 — 0,40
Природные (неоптимальные) песчано-гравийные смеси (смеси 1, 2)	450 — 800	300 — 650	200 — 450	0,25 — 0,50	0,17 — 0,42	0,12 — 0,32
Готовые песчаные смеси (смеси 3, 4)	450 — 800	300 — 650	200 — 450	0,25 — 0,50	0,17 — 0,42	0,12 — 0,32
Природные песчаные смеси (смеси 3, 4)	450 — 800	250 — 650	200 — 450	0,25 — 0,50	0,10 — 0,42	0,07 — 0,32
Крупнообломочные несцементированные грунты, близкие к оптимальному составу	500 — 800	300 — 650	250 — 450	0,30 — 0,50	0,20 — 0,42	0,18 — 0,32
Крупнообломочные несцементированные грунты неоптимального состава	450 — 800	300 — 650	200 — 450	0,23 — 0,50	0,17 — 0,42	0,12 — 0,32
Золошлаковые смеси, фосфоритные хвосты, обработанные портландцементом марки 400	400 — 600	250 — 400	150 — 250	0,20 — 0,30	0,14 — 0,20	0,08 — 0,14
Гранулированный доменный шлак, обработанный портландцементом марки 400	400 — 600	250 — 400	150 — 250	0,20 — 0,30	0,14 — 0,20	0,08 — 0,14
Побочные продукты промышленности (формовочные смеси и т.п.), обработанные портландцементом марки 400 и ПАВ	400 — 600	250 — 400	150 — 250	0,20 — 0,30	0,14 — 0,20	0,08 — 0,14
Крупнообломочные несцементированные грунты, близкие к оптимальному составу, укрепленные портландцементом с 1 — 2% пиритных огарков	500 — 700	300 — 500	250 — 350	0,30 — 0,40	0,19 — 0,30	0,18 — 0,19
Супеси легкие крупные, легкие, пылеватые оптимального состава	450 — 800	300 — 650	200 — 450	0,25 — 0,50	0,17 — 0,42	0,12 — 0,32

Примечания: 1. При составлении табл. 17 использован типовой альбом серии 3.503-71/88, вып. 0 «Материалы для проектирования».

2. В смеси 1 максимальный размер частиц — 5 мм, в смеси 2 — 15 мм, в смеси 3 — 25 мм, в смеси 4 — 40 мм.

3. Для обработанных материалов марки 12,5 значения E и Rи принимают равными соответственно 1740 и 1,9 МПа, для марки 10,0 — 1560 и 1,6 МПа, для марки 7,5 — 1200 и 1,35 МПа.

3.8. Марки по прочности и морозостойкости назначают в зависимости от типа дорожной одежды, категории дороги и климатических условий по табл. 18.

Таблица 18

Тип дорожной одежды	Интенсивность воздействия расчетной нагрузки, ед./сут	Марка по прочности при сжатии Rс, МПа, не менее	Марка по морозостойкости для районов со среднемесячной температурой воздуха наиболее холодного месяца, °C, не менее
			от 0 да минус 5	от минус 5 до минус 15	от минус 15 до минус 30	ниже минус 30
Капитальный	Более 2000	6	15	25	25	50
	2000 и менее	4	15	25	25	50
Облегченный	1000 и менее	4	10	15	25	50
Переходный	Менее 100	2	5	10	15	25

Примечания: 1. Норма для покрытий со слоем износа на дорогах переходного типа должна быть выше на марку.

2. В условиях, где среднемесячная температура наиболее холодного месяца ниже минус 30 °C, покрытия из обработанных материалов и грунтов не устраивают.

3. Минимальная марка по прочности нерудных материалов, применяемых для обработки неорганическими вяжущими, принимается по табл. 2.

4. ПОДБОР (ПРОЕКТИРОВАНИЕ) СОСТАВОВ СМЕСЕЙ

4.1. Принципы подбора составов смесей

4.1.1. При проектировании следует стремиться получить смеси оптимального зернового состава с наибольшими плотностью, прочностью и требуемой морозостойкостью при минимальном количестве вяжущего, что достигается правильно подобранным содержанием в смеси щебня (гравия), песка или грунта и вяжущих.

4.1.2. Целесообразно применять каменные материалы и пески с непрерывным зерновым составом, соответствующим кривым плотных смесей с коэффициентом сбега Kсб = 0,6 — 0,8. Применение смесей с Kсб = 0,65 — 0,75 позволяет сократить расход вяжущего на 2 — 5%.

4.1.3. Повышение плотности смесей за счет введения недостающих фракций материала, в том числе мелкозернистых (мельче 0,071 мм), в оптимальном количестве позволяет сэкономить до 8 — 10% вяжущего без ухудшения свойств обработанного материала.

4.1.4. Для улучшения физико-механических и технологических свойств смесей целесообразно вводить с водой затворения добавки ПАВ.

Применение при обработке нерудных материалов и грунтов неорганическими вяжущими добавок ПАВ — пластификаторов типа ЛСТ и ЛСТМ-2, суперпластификаторов типа С-3 и 10-03, пластифицирующе-воздухововлекающих добавок типа ЩСПК (б.ПАЩ) и ГКЖ-10 (ГКЖ-11) в оптимальном количестве позволяет сэкономить 7 — 12%, 15 — 20%, 6 — 8% цемента соответственно.

4.1.5 При проектировании составов смесей с требуемыми параметрами необходимо:

подобрать зерновой состав нерудных материалов, крупнообломочных грунтов по соответствующим кривым плотных смесей, обеспечивающих максимальную плотность обработанных материалов;

установить оптимальное количество воды в смеси с заданным количеством вяжущего для получения максимальной плотности смеси;

выявить оптимальное количество и качество вяжущего в смеси, обеспечивающие заданные прочность и морозостойкость;

установить необходимость введения ПАВ и гранулометрических добавок в исходные материалы.

4.1.6. Подобранные составы смесей должны обеспечивать проектные марки обработанного материала по прочности и морозостойкости и удовлетворять требованиям табл. 15 и 18 настоящего Руководства.

4.2. Порядок подбора составов смесей нерудных материалов и грунтов

4.2.1. Перед подбором составов смесей все исходные материалы, грунты и вяжущие следует испытать и установить соответствие их свойств требованиям действующих стандартов (Прил. 8, 9).

4.2.2. Для определения общего зернового состава обработанной смеси из нерудных материалов или из крупнообломочных грунтов необходимо определить зерновые составы ее составляющих и по Прил. 10 подобрать соотношение компонентов, чтобы общий зерновой состав соответствовал одному из приведенных в табл. 1 для конкретной смеси.

4.2.3. Оптимальную влажность и максимальную плотность обработанной смеси определяют экспериментально по Прил. 11, 12.

4.2.4. Необходимое количество вяжущего устанавливают экспериментально на образцах, изготовленных по Прил. 13.

4.2.5. Оценку физико-механических свойств обработанных материалов из подобранных смесей производят после твердения образцов в нормальных условиях в течение 28, 90 или 180 сут (в зависимости от группы вяжущего).

Пределы прочности образцов при сжатии определяют по Прил. 14, на растяжение при изгибе — по Прил. 15, на растяжение при раскалывании — по Прил. 16, морозостойкость — по Прил. 5; остальные показатели устанавливают по Прил. 6, 7, 17, 18.

4.2.6. По результатам испытания определяют лабораторный состав смеси, обеспечивающий требуемые характеристики обработанного материала при минимальном расходе вяжущих. При этом допускаемое отклонение прочности от марочной в сторону ее уменьшения не должно превышать 5%. Обработку результатов испытания производят согласно Прил. 19.

4.2.7. По результатам подбора устанавливают расход материалов для приготовления 1 м3 плотной смеси, предназначенной для укладки в натурных условиях (Прил. 20).

При назначении окончательного производственного состава смеси на основе подобранного лабораторного состава следует учитывать неоднородность приготовления и укладки материалов различными грунтосмесительными машинами и механизмами и увеличивать расход вяжущего, чтобы прочность материала в 1,05 — 1,5 раза превышала прочность лабораторных образцов (табл. 19).

Таблица 19

Вид обрабатываемого материала	Коэффициент запаса прочности K для образцов из смесей, приготавливаемых
	в установке типа ДС-50А, ДС-50Б	в однопроходной грунтосмесительной машине	в дорожной фрезе
Нерудные материалы	1,05	-	-
Пески гравелистые	1,10	1,15	1,20
Пески крупные и средней крупности	1,10	1,20	1,30
Пески мелкие и пылеватые, супеси легкие	1,15	1,30	1,40
Супеси пылеватые и тяжелые пылеватые, суглинки, глина с числом пластичности до 22	-	1,40	1,50

Примечание. Коэффициент запаса прочности используют в расчетах при дозировке вяжущего до 15%. При бо́льших дозировках коэффициент определяют по формуле K' = (K + 1)/2.

Расчетные характеристики обработанных материалов определяют по Прил. 21.

4.2.8. С целью более точно назначить необходимое количество вяжущего в зависимости от его марки, что позволит получить обработанный материал требуемой прочности, исходные материалы (заполнители) целесообразно разделить на следующие группы:

песчано-щебеночные смеси оптимального зернового состава;

песчано-гравийные смеси и крупнообломочные грунты оптимального зернового состава;

песчано-гравийные смеси и крупнообломочные грунты неоптимального зернового состава;

пески гравелистые и крупные;

пески мелкие и пылеватые, супесь легкая и пылеватая.

Ориентировочные дозировки вяжущих в зависимости от их марки и указанных групп материалов следует принимать по табл. 20, в зависимости от группы вяжущих — по табл. 21.

Таблица 20

Вид заполнителя	Марка вяжущего	Дозировка вяжущего, % массы, для получения обработанного материала марки (МПа)
		1	2	4	6	7,5	10	12,5
Песчано-щебеночные смеси оптимального зернового состава	400	2 — 3	3 — 4	4 — 5	5 — 6	6 — 7	8 — 9	9 — 11
	300	4 — 5	6 — 7	8 — 9	11 — 12	13 — 14	-	-
	200	6 — 7	7 — 8	10 — 11	13 — 15	16 — 17	-	-
	100	9 — 10	14 — 15	18 — 19	22 — 25	-	-	-
	50	15 — 16	20 — 21	25 — 26	-	-	-	-
Песчано-гравийные смеси и крупнообломочные грунты оптимального зернового состава	400	3 — 4	4 — 5	5 — 7	6 — 8	7 — 9	9 — 10	10 — 12
	300	5 — 6	7 — 8	9 — 10	12 — 13	14 — 16	-	-
	200	7 — 8	8 — 9	11 — 12	15 — 17	17 — 19	-	-
	100	10 — 11	15 — 17	19 — 20	25 — 27	-	-	-
	50	16 — 17	21 — 22	26 — 27	-	-	-	-
То же, неоптимального зернового состава	400	4 — 5	5 — 6	7 — 8	8 — 9	9 — 11	-	-
	300	6 — 7	8 — 9	10 — 11	13 — 14	17 — 18	-	-
	200	8 — 9	9 — 10	12 — 13	17 — 18	19 — 20	-	-
	100	11 — 12	17 — 18	20 — 21	27 — 28	-	-	-
	50	17 — 18	22 — 23	27 — 28	-	-	-	-
Пески гравелистые и крупные	400	5 — 6	6 — 7	8 — 9	9 — 11	11 — 12	-	-
	300	7 — 8	9 — 10	11 — 12	14 — 15	18 — 19	-	-
	200	9 — 10	10 — 11	13 — 14	18 — 19	20 — 21	-	-
	100	12 — 13	18 — 19	21 — 23	28 — 29	-	-	-
	50	18 — 19	23 — 24	28 — 29	-	-	-	-
Пески мелкие и пылеватые, супесь мелкая и пылеватая	400	6 — 7	7 — 8	9 — 10	12 — 13	13 — 14	-	-
	300	8 — 9	10 — 11	12 — 13	15 — 16	19 — 20	-	-
	200	10 — 11	11 — 12	14 — 15	19 — 20	21 — 22	-	-
	100	13 — 14	19 — 20	23 — 25	29 — 30	-	-	-
	50	19 — 20	24 — 25	29 — 30	-	-	-	-

Таблица 21

Группа вяжущего	Вяжущее	Ориентировочный расход вяжущего, % массы смеси, для обработки каменных материалов и грунтов
		крупнообломочных несцементированных (гравийных, дресвяных, щебеночных), близких к оптимальному составу; песков гравелистых, крупных и средней крупности (неоднородных)	крупнообломочных несцементированных, грунтощебеночных, неоптимального состава; песков гравелистых, крупных, средней крупности и мелких (однородных)	песков мелких пылеватых; супесей с числом пластичности менее 3	супесей легких крупных и пылеватых (близких к оптимальному составу)	супесей тяжелых пылеватых; суглинков легких и легких пылеватых	суглинков тяжелых, тяжелых пылеватых	глин песчанистых и пылеватых с числом пластичности менее 22
1	2	3	4	5	6	7	8	9
I	Портландцемент, шлакопортландцемент	4 — 8 ------- 3 — 6	6 — 12 -------- 4 — 8	-	8 — 12 -------- 4 — 7	8 — 12 -------- 4 — 7	11 — 14 -------- 8 — 12	13 — 15 -------- 10 — 12
	Известь	3 — 6 ------- 3 — 4	-	-	6 — 8 ------- 4 — 6	-	7 — 8 ------- 5 — 6	8 — 10 -------- 7 — 9
II	Шлаковое (с активатором известью)	-	-	-	-	-	12 — 15 -------- 8 — 10	12 — 16 -------- 8 — 10
	Зольное и золошлаковое	15 — 21 --------- -	18 — 24 --------- -	25 — 30 --------- 20 — 25	30 — 35 --------- 25 — 30	30 — 35 --------- 25 — 30	-	-
	Шламовое (с активатором цементом)	7 — 11 -------- 5 — 7	8 — 13 -------- 5 — 8	9 — 14 -------- 6 — 8	9 — 14 -------- 6 — 8	11 — 19 --------- 8 — 11	- -------- 9 — 16	- --------- 14 — 19
	Шламовое (с активатором гипсом)	8 — 12 -------- 5 — 8	9 — 15 -------- 6 — 9	12 — 16 --------- 7 — 9	12 — 16 --------- 7 — 9	14 — 20 --------- 9 — 13	- --------- 19 — 20	-
III	Гранулированный шлак: молотый (S = 300 м2/кг)	7 — 13 -------- 5 — 7	10 — 15 --------- 7 — 9	8 — 16 -------- 5 — 8	10 — 18 --------- 7 — 10	12 — 20 --------- 9 — 2	14 — 22 --------- 11 — 14	16 — 24 --------- 13 — 16
	дробленый (S = 100 — 200 м2/кг)	15 — 25 --------- 10 — 15	25 — 30 --------- 15 — 20	15 — 35 --------- 12 — 15	20 — 35 --------- 15 — 20	25 — 40 --------- 20 — 25	30 — 40 --------- 20 — 30	30 — 50 --------- 25 — 30
	недробленый (S = 10 м2/кг)	25 — 30 --------- 15 — 25	30 — 45 --------- 25 — 35	30 — 40 --------- 25 — 30	35 — 45 --------- 25 — 35	35 — 50 --------- 30 — 35	45 — 55 --------- 30 — 45	45 — 60 --------- 35 — 50
	Дисперсный металлургический шлак:
	электросталеплавильный	6 — 11 -------- 4 — 7	20 — 35 --------- 15 — 20	6 — 16 -------- 4 — 6	8 — 18 -------- 5 — 8	10 — 20 --------- 7 — 10	12 — 22 --------- 10 — 12	16 — 24 --------- 12 — 16
	отвальный доменный	15 — 25 --------- 10 — 15	35 — 45 --------- 25 — 30	20 — 40 --------- 15 — 20	20 — 40 --------- 15 — 20	20 — 45 --------- 15 — 20	25 — 45 --------- 15 — 25	30 — 50 --------- 25 — 35
	феррохромовый	25 — 35 --------- 20 — 25	20 — 25 --------- 15 — 20	25 — 46 --------- 20 — 25	25 — 45 --------- 20 — 25	25 — 45 --------- 20 — 25	25 — 45 --------- 20 — 25	30 — 50 --------- 25 — 30
	Зола уноса сухого отбора	20 — 25 --------- 15 — 20	20 — 25 --------- 15 — 20	20 — 35 --------- 15 — 25	20 — 35 --------- 15 — 25	15 — 25 --------- 15 — 20	-	-
	Пыль уноса цементных заводов:
	1-го сорта	35 — 55 --------- 25 — 35	45 — 65 --------- 35 — 45	30 — 50 --------- 20 — 30	30 — 50 --------- 20 — 30	25 — 45 --------- 15 — 25	25 — 45 --------- 15 — 25	30 — 50 --------- 20 — 30
	2-го сорта	45 — 65 --------- 35 — 45	55 — 75 --------- 45 — 55	40 — 60 --------- 30 — 40	40 — 60 --------- 30 — 40	35 — 55 --------- 25 — 35	35 — 55 --------- 25 — 35	40 — 60 --------- 30 — 40
	Белитовый (бокситовый и нефелиновый) шлам	20 — 30 --------- 15 — 25	20 — 30 --------- 15 — 25	- --------- 20 — 30	-	-	-	-

Примечания: 1. Над чертой — дозировка вяжущих для верхнего слоя основания или покрытия, под чертой — нижнего слоя основания.

2. Дозировки шламов как без добавок, так и с добавками активатора даны для условий II — III климатических зон. При использовании вяжущих в IV — V дорожно-климатических зонах указанные дозировки снижают на 1 — 3%.

3. Показатели свойств обработанных материалов должны соответствовать ГОСТ 23558. При этом для получения марки 6 принимают максимальные дозировки, для марки 1 — минимальные.

4. Для обработки можно использовать отходы промышленности (золошлаки ТЭС, металлургические шлаки и др.). Дозировку вяжущих принимают в зависимости от их зернового состава.

Дозировку добавки, в том числе и органической, для обработки каменных материалов и грунтов принимают при технико-экономической целесообразности по табл. 22.

Таблица 22

Назначение добавки	Наименование добавки	Ориентировочная дозировка добавки при обработке вяжущими
		песчано-щебеночных (гравийных) смесей оптимального зернового состава	незасоленных, гумусированных щелочных, негумусированных щелочных и нейтральных грунтов	негумусированных кислых грунтов	гумусированных кислых и нейтральных грунтов	засоленных грунтов
1	2	3	4	5	6	7
Малоактивные и гранулометрические добавки
Улучшение зернового состава, повышение водо- и морозостойкости, прочности материалов, обработанных портландцементом, шлакопортландцементом, известково-шлаковым вяжущим; сокращение расхода цемента	Золы уноса и золошлаковые смеси гидроудаления	-	20 — 25 --------- -	15 — 25 --------- 10 — 20	15 — 20 --------- -	15 — 25 --------- -
	Дисперсные металлургические шлаки	-	1,0 — 3,0 ----------- 2,0 — 4,0	10 — 15 ----------- 2,0 — 4,0	1,0 — 3,0 ----------- 2,0 — 4,0	-
	Шламы белитовые (нефелиновые и бокситовые)	-	20 — 30 --------- 20 — 35	20 — 30 --------- 10 — 20	20 — 30 --------- 10 — 20	-
	Гранулированные доменные молотые шлаки	-	20 — 25 --------- -	-	-	-
Поверхностно-активные добавки
Повышение водо- и морозостойкости, прочности материалов, обработанных неорганическими вяжущими; сокращение расхода цемента; улучшение технологических свойств смесей	Лигносульфонаты технические (ЛСТ)	0,5 — 1,5	1,0 — 1,5 ----------- 1,5 — 2,0	-	-	-
	ЛСТ + хлорид кальция	-	0,5 + 0,5 ----------- 1,0 + 1,0	-	-	-
	Кислый гудрон, нейтрализованный аммиаком (ТНД)	-	1,0 — 2,0 ----------- 1,5 — 2,0	-	-	-
	Кислый гудрон, нейтрализованный едким натром (ВНГ)	-	1,5 — 2,0 ----------- 1,5 — 2,0	-	-	-
	Подмыльный щелок (ПЩ)	-	0,5 — 1,0 ----------- 1,0 — 2,0	0,5 — 1,0 ----------- 1,0 — 2,0	0,5 — 1,0 ----------- 1,0 — 2,0	-
	Кубовый остаток производства синтетических жирных кислот (КОСЖК)	-	3,0 ------ -	-	-	-
Повышение водо- и морозостойкости, прочности материалов, обработанных неорганическими вяжущими; сокращение расхода цемента; улучшение технологических свойств смесей	Синтетическая поверхностно-активная добавка (СПД)	-	0,02 — 0,05 -------------- 0,02 — 0,50	-	-	-
	Жидкость гидрофобизирующая (ГЖ-136-41)	-	0,5 — 1,0 ----------- 0,8 — 1,0	-	-	-
	Глицериновый гудрон (ГГ)	-	0,05 — 0,2 ------------- 0,05 — 0,2	-	-	-
	Алкилсульфатная паста (АСП)	-	0,05 — 0,2 ------------- -	-	-	-
	Этилсиликонат натрия (ГКЖ-10) или метилсиликонат натрия (ГКЖ-11)	0,3 — 0,5	0,2 — 1,0 ----------- 0,5 — 1,0	-	-	-
	Госсиполовая смола (хлопковый гудрон)	-	2,0 — 4,0 ----------- -	-	-	-
Повышение деформативности, прочности и морозостойкости грунтов, обработанных портландцементом, известково-шлаковым вяжущим	Дивинилстирольный латекс (СКС-65ГП)	-	1,0 — 1,5 ----------- 2,0 — 3,0	-	-	-
	Пипериленстирольный латекс (СКПС-50) марки Б	-	1,0 — 1,5 ----------- 2,0 — 3,0	-	-	-
	Суперпластификатор (С-3)	0,5 — 0,8	-	-	-	-
	Суперпластифицирующая добавка (ЛСТМ-2)	0,25 — 0,3	-	-	-	-
	Щелочной сток производства капролактама (ЩСПК)	1 — 2,5	-	-	-	-
Органические добавки
Повышение деформативности материалов	Высокосмолистая нефть или жидкий битум	-	1,0 — 3,0 ----------- 2,0 — 3,0	1,0 — 3,0 ----------- -	1,0 — 3,0 ----------- 2,0 — 4,0	1,0 — 3,0 ----------- -
	Эмульгированный вязкий битум или нефтяной гудрон	-	3,0 — 5,0 ----------- -	-	-	-
Химические добавки
Ускорение процессов твердения; повышение прочности, водо- и морозостойкости грунтов, обработанных портландцементом, шлакопортландцементом, известью, известково-шлаковым и зольным вяжущими	Известь (молотая негашеная, гидратная или гидрофобизированная)	-	0,5 — 2,0 ----------- 1,5 — 4,0	0,3 — 1,0 ----------- 1,0 — 4,0	0,5 — 1,5 ----------- 1,5 — 4,0	0,3 — 1,0 ----------- 1,0 — 4,0
	Хлорид кальция (ХК)	-	0,3 — 2,0 ----------- 0,5 — 4,0	0,3 — 1,0 ----------- -	0,5 — 1,0 ----------- 1,0 — 3,0	0,3 — 1,0 ----------- 0,5 — 3,0
	Сульфаты железа, аммония, натрия	-	0,5 — 1,5 ----------- 1,5 — 3,0	-	1,0 — 2,0 ----------- 1,0 — 3,0	0,5 — 1,0 ----------- 1,0 — 3,0
	Едкий натр (каустическая сода), углекислый натрий, двууглекислый натрий	-	-	- ----------- 1,0 — 2,0	-	- ----------- 0,5 — 1,5
	Силикат натрия (жидкое стекло) или силикат натрия + хлорид кальция	-	0,5 — 1,0 ----------- 1,0 — 2,0	-	-	0,3 ----------- 1,0 — 2,0

Примечания: 1. Над чертой приведены дозировки для укрепления крупнообломочных грунтов, песков, супесей и отходов промышленности, под чертой — суглинков и глин.

2. Дозировки добавок неорганических вяжущих и промышленных отходов, органических веществ, а также химических добавок и латексов (СКС-65ГП и СКПС-50) даны в процентах массы смеси, добавки поверхностно-активных веществ — в процентах массы цемента.

4.29. Содержание воды в смесях должно обеспечивать их максимальную плотность. Уменьшение или увеличение влажности смеси на 1 — 2% оптимальной приводит к снижению прочности обработанного материала на 10 — 30%. Компенсация потери прочности в этом случае возможна за счет увеличения количества вяжущего на 10 — 20%.

Расход воды следует назначать сверх 100%. При использовании нерудных материалов и цемента в смесь вводят 5 — 8% воды с 8 — 10% медленнотвердеющего вяжущего. При обработке легких искусственных каменных материалов ориентировочный расход воды составляет 8 — 11% массы сухой смеси. Для смесей, содержащих 10 — 25% пылевато-глинистых частиц, содержание воды увеличивают на 2 — 3%.

Ориентировочное количество воды при обработке грунтов следует принимать по табл. 23.

Таблица 23

Грунты	Оптимальная влажность
Крупнообломочные:
галечниковые (щебенистые)	3 — 5
гравийные (дресвяные)	5 — 7
Пески:
гравелистые	4 — 6
крупные	6 — 8
средней крупности	7 — 9
мелкие и пылеватые	8 — 10
Супеси с числом пластичности 1 — 7	8 — 10/0,6 — 0,65
Суглинки с числом пластичности:
7 — 12	12 — 14/0,55 — 0,6
12 — 17	16 — 18/0,55 — 0,6
Глины с числом пластичности не более 22	18 — 22/0,45 — 0,6

Примечания: 1. Над чертой — в процентах массы грунта, под чертой — в долях на границе текучести.

2. Оптимальная влажность и максимальная плотность смесей из одноразмерных песков с оптимальным количеством вяжущих (цемента, золы уноса) — не менее 10 — 12%.

4.3. Особенности подбора составов смесей обработанных материалов для зимнего строительства

4.3.1. Порядок подбора составов смесей обработанных материалов для строительства оснований в зимних условиях аналогичен порядку подбора в обычных условиях со следующими дополнениями.

При проектировании составов смесей на основе цемента следует определять количество добавляемых хлористых солей, которые должны обеспечить набор 70% проектной прочности обработанного материала до его замерзания.

При проектировании составов смесей на основе шлаковых и зольных вяжущих следует определять количество добавляемых хлористых солей, которые должны обеспечить уплотнение смеси в основании. Этот материал не требуется предохранять от замораживания после уплотнения, и набор его прочности будет продолжаться после оттаивания весной.

4.3.2. При проектировании составов смесей, приготавливаемых с подогревом воды и при необходимости щебня (гравия) и песка, назначают температуру подогрева, обеспечивающую требуемый технологический режим укладки и твердения.

4.3.3. Расход воды в смеси, учитывая влажность заполнителей и пластифицирующие свойства солевых добавок, необходимо уменьшить по сравнению с расчетным на 8 — 10%.

4.3.4. Ориентировочное количество хлористых солей в зависимости от температуры твердения можно принимать по табл. 24, а расчет проводить по Прил. 21.

Таблица 24

Температура воздуха при производстве работ, °C	Добавка	Количество вводимой добавки, % массы воды, при использовании
		каменных материалов	крупнообломочных грунтов, песков гравелистых, крупных и средней крупности	песков мелких и мелких пылеватых
От 0 до 5	ХН — хлорид натрия	3	-	-
	ХК — хлорид кальция	2	1,5 — 2,0	1,5 — 2,0
От 0 до минус 5	ХК	4	3	4
	ХН	6	4	5
	ХК + ХН	2 + 4	1,5 + 3,5	1,5 + 3,5
	НК	-	3	4
От минус 5 до минус 10	ХК + ХН	3 + 8	3 + 7	3 + 7
	ХК	8	8	10
	НН	8	-	-
	НК	-	8	10
	НН + ХК (ННХК)	5 + 5	(8)	(10)
От минус 10 до минус 15	ХК + ХН	5 + 10	5 + 10	-
	ХК	11,5	11,5	11,5
	НН	11,5	11,5	11,5
	НН + ХК	7 + 7	7 + 7	7 + 7
От минус 15 до минус 20	ХК	-	15	15
	НН	-	15	15
	НН + ХК	-	8,5 + 8,5	8,5 + 8,5

Примечание. Противоморозные добавки целесообразно использовать совместно с пластифицирующими: ЛСТ, ЩСПК, ЧСЩ в количестве 0,5 — 1; 1 — 2 и 0,1 — 0,2% массы вяжущего соответственно. При этом наименьшие дозировки — для районов со среднемесячной температурой от 0 до минус 5, наибольшие — от минус 15 до минус 20 °C.

4.3.5. Содержание безводных солей в растворе, а также температуру замерзания следует контролировать по плотности раствора в соответствии с Прил. 22.

4.3.6. Дозировку солей, вводимых в смесь на основе шлаковых и зольных вяжущих, приготавливаемых на месте производства работ, устанавливают только с учетом обеспечения уплотнения. При этом целесообразно применять только хлористый натрий, количество которого следует назначать по общему процентному содержанию солей согласно табл. 24.

4.3.7. Достижение 70%-ной проектной прочности цементоминерального материала с противоморозными добавками (хлористыми солями) до замерзания рекомендуется определять по табл. 25.

Таблица 25

Температура твердения основания, °C	Прочность обработанного материала R, %, не менее, в возрасте, сут
	7	14	28	90
Минус 5	35	65	80	100
Минус 10	25	35	45	70
Минус 15	15	25	35	50

4.3.8. При пониженных температурах воздуха (от 5 до минус 10 °C) допускается приготавливать смесь на месте производства работ (автомобильные дороги II — V категорий). При этом земляное полотно должно быть возведено при положительных температурах воздуха.

При температурах воздуха от 0 до 5 °C возможна обработка крупнообломочных, песчаных и глинистых грунтов; при температурах от 0 до минус 10 °C — крупнообломочных грунтов и песков гравелистых, крупных, средней крупности, мелких и пылеватых.

4.3.9. В качестве вяжущих применяют портландцемент марки не ниже 400, отходы промышленности и вяжущие на их основе.

В IV — V дорожно-климатических зонах при устройстве оснований под усовершенствованные облегченные или переходные типы покрытия из тяжелых суглинков или глин допускается использовать шлакопортландцемент, известково-шлаковое вяжущее или известь.

4.4. Особенности подбора составов сухих цементогрунтовых смесей

4.4.1. Для приготовления сухих смесей применяют крупнообломочные грунты, пески гравелистые, крупные, средней крупности, мелкие и мелкие пылеватые, в том числе одноразмерные, имеющие естественную влажность не более 4%. Тип песчаного грунта и степень его неоднородности определяют по ГОСТ 25100-82.

4.4.2. Принцип и порядок подбора состава сухих смесей аналогичны принципу и порядку подбора смесей, которые укладывают в основания сразу после их приготовления.

4.4.3. Дозировки цемента марки 400 при подборе составов сухих смесей следует выбирать по табл. 26. При снижении (или повышении) активности цемента на 5 МПа следует увеличить (или уменьшить) дозировку цемента на 1%.

Таблица 26

Тип грунта	Ориентировочный расход цемента, % массы, для получения материала марок по прочности, МПа
	6	4	1
Крупнообломочные грунты, пески гравелистые, крупные	6 — 10	5 — 8	4 — 6
Пески:
средней крупности	9 — 11	7 — 9	5 — 6
мелкие неоднородные	10 — 12	8 — 10	6 — 8
мелкие однородные	12 — 16	10 — 14	8 — 12
пылеватые	10 — 12	8 — 10	6 — 8

Примечание. Бо́льшие дозировки цемента соответствуют песку с меньшим модулем крупности.

4.4.5. При использовании для устройства оснований сухой цементогрунтовой смеси, хранившейся в штабеле при отрицательной температуре, для повышения прочности, водо- и морозостойкости обработанного грунта и снижения расхода цемента в смесь вместе с водой затворения следует вводить 0,5 — 1,0% ЛСТ или 1 — 2% ГНД, или 0,2 — 1% ГКЖ, или 0,2 — 0,5% (массы цемента) ПЩ, или 1 — 3% (массы смеси) сырой нефти.

4.4.6. Оптимальную влажность и максимальную плотность цементогрунтовой смеси надлежит определять по Прил. 12 с нижеследующими дополнениями.

Режим уплотнения смеси при изготовлении образцов обработанного грунта (число ударов груза прибора стандартного уплотнения или величину уплотняющей нагрузки гидравлического пресса) следует назначать исходя из максимальной плотности смеси по табл. 27, т.е. число ударов груза или уплотняющая нагрузка должны обеспечить плотность, соответствующую указанному значению коэффициента уплотнения Kу для данного типа грунта.

Таблица 27

Тип грунта	Значение Kу цементогрунтовой смеси
	сухой в зимнее время	оптимальной влажности (из штабеля) в весеннее время
Крупнообломочные грунты, пески гравелистые, крупные	0,98 — 1,00	0,98 — 1,00
Пески:
средней крупности	0,96 — 0,97	0,97 — 0,98
мелкие неоднородные	0,95 — 0,96	0,96 — 0,97
мелкие однородные	0,94 — 0,95	0,95 — 0,96
пылеватые	0,94	0,95

Примечания: 1. Значения Kу получены в натурных условиях при уплотнении смеси на дороге катками на пневматических шинах за 12 — 18 проходов по одному следу.

2. Бо́льшие значения Kу соответствуют пескам с большим модулем крупности.

Пример. Требуется установить режим уплотнения образцов смеси песка мелкого с 12% цемента, имеющей максимальную плотность \rho_{max\text{ск}} = 1,80\text{г}/\text{см}^{3} при влажности W0 = 9,5%.

Сухая смесь предназначена для укладки в основание зимой. По табл. 27 находим Kу = 0,95. Определяем требуемую плотность смеси для изготовления образцов при найденном Kу: \rho_{\text{тр}.\text{ск}} = 1,80 \times 0,95 = 1,71\text{г}/\text{см}^{3} и подбираем число ударов падающего груза на приборе стандартного уплотнения, обеспечивающее \rho_{\text{тр}.\text{ск}} = 1,71\text{г}/\text{см}^{3} . Число ударов равно 13. В таком режиме из смеси с влажностью 9,5% готовят образцы укрепленного грунта для испытаний.

4.4.7. Изготовление, хранение и испытание образцов обработанного грунта следует производить в соответствии с указаниями пп. 4.2.1 - 4.2.9.

4.5. Особенности подбора составов смесей в V дорожно-климатической зоне

4.5.1. При проектировании составов смесей для условий V дорожно-климатической зоны следует учитывать климатические факторы (повышенные температуры, стабильный водно-тепловой режим земляного полотна) и грунтовые особенности (значительное распространение барханных песков и лессовых грунтов с высоким содержанием карбонатов).

4.5.2. При укреплении крупнообломочных, песчаных и глинистых грунтов портландцементом, известью, известково-шлаковым вяжущим ориентировочные дозировки веществ принимают по табл. 20.

Дозировки вяжущих из отходов промышленности, а также добавок, применяемых для укрепления крупнообломочных и песчаных грунтов и отвечающих требованиям разд. 2.2 назначают по табл. 21 и 22.

Содержание неорганических вяжущих и добавок, рекомендуемых для укрепления грунтов с различной степенью засоленности, приведено в табл. 28.

Таблица 28

Вид грунта по степени засоленности	Суммарное содержание легкорастворимых солей, %	Содержание Na2SO4 + Mg2SO4, %, не более	Дозировка вяжущего и добавки, % массы смеси, при укреплении грунтов
			портландцементов				цементной пылью
			Портландцемент	Известь в пересчете на активные CaO + MgO	Цементная пыль или зола уноса сухого отбора	Жидкий битум, нефть, госсиполовая смола	Цементная пыль	Зола уноса сухого отбора	Жидкий битум, нефть, госсиполовая смола
Незасоленный, слабозасоленный	< 0,5	-	4 — 10	-	-	-	10 — 15	-	-
			4 — 6	2 — 3	-	-	7 — 12	>= 5	-
			2 — 4	-	5 — 7	-	7 — 12	-	>= 3
			>= 4	-	-	>= 3	-	-	-
Среднезасоленный	0,5 — 2	0,5	6 — 10	-	-	-	15 — 20	-	-
			6 — 8	2 — 3	-	-	12 — 17	>= 5	-
			2 — 6	-	5 — 12	-	12 — 17	-	>= 3
			6 — 8	-	-	>= 3	-	-	-
Сильнозасоленный	2 — 5	1,0	8 — 10	-	-	-	20 — 25	-	-
			8 — 10	2 — 3	-	-	17 — 20	>= 5	-
			2 — 8	-	5 — 17	-	17 — 20	-	>= 3
			8 — 10	-	-	>= 3	-	-	-
Избыточно-засоленный	5 — 6	3,5	10 — 12	-	-	-	25	-	-
			>= 10	2 — 3	-	-	20	>= 5	-
			2 — 10	-	5 — 20	-	20	-	>= 3
			>= 10	-	-	>= 3	-	-	-

Примечания: 1. Допускается обрабатывать связные грунты с числом пластичности не более 17 при сульфатном, хлоридно-сульфатном и содовом засолении. Содержание гипса — не более 20%.

2. При обработке грунтов портландцементом в сочетании с цементной пылью или золой уноса меньшим дозировкам цемента соответствуют большие дозировки добавок.

4.5.3. Для приготовления смесей допускается применение минерализованной и морской воды с общим содержанием солей до 30 тыс. мг/л (в том числе содержание SO_{4}^{2 -} не должно превышать 5000 мг/л).

4.5.4. При подборе составов в смесь вначале вводят госсиполовую смолу, жидкие битумы и нефть, смесь перемешивают, а затем добавляют неорганические вяжущие (цемент или золу уноса и др.) и воду. Госсиполовую смолу и жидкие битумы предварительно нагревают до температуры 60 — 80 °C.

4.6. Особенности подбора составов смесей из переувлажненных грунтов

4.6.1. В грунты с влажностью, выше указанной в табл. 23, требуется вводить осушающие добавки: известь молотую негашеную или гидрофобизированную, а также золу уноса сухого отбора, содержащую не менее 8% свободного оксида кальция. Дозировки указанных добавок даны в табл. 29.

Таблица 29

Тип грунта	Дозировка молотой негашеной извести (активной золы уноса сухого отбора), % массы грунта, при влажности
	1,2	1,4	1,6
Пески и супеси пылеватые	-	0,5	1,0
Суглинки легкие	-	0,5	1,5
Суглинки тяжелые	1,0	2,0	-
Глины песчанистые и пылеватые	1,5	3,0	-

Примечания: 1. Добавка молотой негашеной извести приведена в пересчете на CaO + MgO, активной золы уноса — на свободный CaO.

2. Влажность грунта дана в относительных единицах от оптимальной.

Кроме того, при укреплении переувлажненных песков, супесей и суглинков можно использовать молотые шламы (нефелиновый или бокситовый) в количестве 15 — 25% массы смеси.

4.6.2. При лабораторном подборе составов в переувлажненный грунт вначале вводят осушающую добавку, смесь перемешивают и выдерживают не менее 10 — 12 ч; затем добавляют основное вяжущее и, если требуется, активные и поверхностно-активные вещества; образцы формуют и испытывают в соответствии с методикой, изложенной в Прил. 13 - 16.

4.6.3. Допускается укреплять переувлажненные грунты портландцементом в увеличенных по сравнению с данными табл. 20 - 21 дозах. Дополнительный расход вяжущего марки не менее 300, требуемый для связывания избыточной воды, назначают по табл. 30.

Таблица 30

Тип грунта	Содержание портландцемента, %, при влажности грунта
	1,2	1,4
Пылеватые пески и супеси	-	1,5
Суглинки легкие	0,5	1,5
Суглинки тяжелые	1,0	3,0
Глины песчанистые и пылеватые	3,0	5,0

Примечания: 1. При применении цемента низших марок дозировки вяжущего увеличивают в 1,2 — 1,3 раза.

2. Влажность грунта дана в относительных единицах от оптимальной.

5. ТЕХНОЛОГИЯ ПРИГОТОВЛЕНИЯ МЕСТНЫХ (ШЛАКОВЫХ, ЗОЛЬНЫХ, ШЛАМОВЫХ) ВЯЖУЩИХ. КОНТРОЛЬ КАЧЕСТВА ПРИГОТОВЛЕНИЯ ВЯЖУЩИХ. ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

5.1. Общие положения

5.1.1. Местные вяжущие предназначаются для обработки грунтов, щебеночных, гравийных и песчаных материалов.

5.1.2. Состав местных вяжущих зависит от требуемой марки обработанного материала и его назначения в конструктивных слоях дорожных одежд; при этом учитываются свойства применяемых материалов, погодно-климатические условия строительства, интенсивность и состав движения. Рациональный состав местного вяжущего устанавливают на основе технико-экономического обоснования с учетом местных условий и технологии работ.

5.1.3 Для приготовления местных вяжущих применяют следующие неорганические отходы и побочные продукты производства:

гранулированные доменные, электротермофосфорные и дисперсные металлургические шлаки по ГОСТ 3476-74;

золы уноса сухого отбора;

золошлаковые смеси гидроудаления по ГОСТ 25592-83;

пыль уноса цементных заводов;

белитовые шламы.

Существует два способа приготовления местных (шлаковых, зольных, золошлаковых, белитошламовых) вяжущих:

1-й способ — совместное измельчение основного компонента с цементом, известью и другими порошкообразными активаторами;

2-й способ — дробление (измельчение) только основного компонента (шлака, золы и т.д.) до удельной поверхности 100 — 300 м2/кг (содержание частиц мельче 0,071 мм — 30 — 90%). Дозирование основного компонента в этом случае и активаторов осуществляют раздельно в бетоносмесительной установке.

5.1.4. Приготовление вяжущих целесообразно организовывать на предприятиях, оснащенных высокопроизводительным сушильным и помольным оборудованием.

5.1.5. Затраты на приготовление местных вяжущих в 1,5 — 2 раза меньше, чем традиционного вяжущего — портландцемента.

5.2. Технология приготовления местных вяжущих

5.2.1 Технология приготовления вяжущих 1-м способом включает следующие операции:

разгрузку и хранение исходных материалов;

подготовку сырья;

сушку и перемешивание материалов;

совместный помол компонентов смеси;

контроль качества приготовления вяжущих;

транспортирование и хранение вяжущих.

5.2.2. Исходные материалы следует складировать под навесами раздельно по видам (типам) основного компонента. Смешение различных видов материалов при разгрузке неизбежно приведет к резкому снижению качества вяжущего.

Вместимость расходных складов при получении материалов по внутризаводским железнодорожным путям или автотранспортом должна обеспечивать не менее чем десятидневную работу предприятия; при доставке же по железнодорожным путям МПС — не менее 30 дней работы.

5.2.3. Запас активаторов, вводимых в вяжущее в небольшом количестве (цемента, извести, гипсового камня и др.) и привозимых издалека, должен обеспечивать не менее 60 дней работы предприятия.

Хранить добавки-активаторы следует в закрытых емкостях под навесами.

5.3. Подготовка исходных материалов

5.3.1. Сушильно-помольная установка должна быть оснащена дробилкой для измельчения крупных кусков материалов до фракции не крупнее 50 мм.

На сушку и помол желательно подавать материалы с крупностью зерен не более 20 мм, что обеспечивает щековая дробилка.

5.3.2. Гранулированный шлак перед поступлением в сушильный аппарат на требует предварительного дробления. Шлак неудовлетворительного зернового состава (содержание фракций крупнее 10 мм более 5%) следует пропускать через вибрационное сито с ячейками размером 5 мм.

5.4. Сушка и перемешивание материалов

5.4.1. С целью обеспечить нормальную работу помольных агрегатов сырьевой материал необходимо высушить в сушильном барабане при температуре не более 110 °C.

5.4.2. Для высушивания материалов до влажности, требуемой по условиям сухого помола, целесообразнее применять сушилки барабанного типа (например, прямоточные) как наиболее высокопроизводительные и позволяющие полностью механизировать процессы загрузки и выгрузки материала.

Сушильный барабан представляет собой непрерывно действующий механизм, работающий по принципу сушки материалов в полувзвешенном состоянии. Движение материала в сушильном барабане должно быть параллельно движению газов.

Для подачи материалов в бункер перед сушильным барабаном целесообразно устанавливать элеваторы или транспортеры. Для подачи сырого шлака используют в основном скиповый подъемник или ленточный транспортер.

Перед подачей в подъемник или на транспортер материал необходимо пропустить через решетку с отверстиями 50 — 100 мм, чтобы задержать крупные включения.

5.4.3. Вместимость бункера перед барабаном должна обеспечивать запас материалов для 5 — 6-часовой работы. Загрузку барабана из бункера необходимо производить равномерно и обязательно питателем.

5.4.4. Высушенный материал (основной компонент) и активатор подаются в смеситель, смесь перемешивается и направляется в мельницы для совместного помола.

5.5. Совместный помол компонентов смеси

5.5.1. Для помола применяют шаровые, стержневые или вибрационные мельницы, работающие по открытому или замкнутому циклам. Наиболее целесообразны трубчатые многокамерные шаровые мельницы, которые просты по конструкции, надежны в эксплуатации и наиболее производительны. Помол по открытому циклу предусматривает однократное прохождение материала через мельницу; замкнутый цикл предполагает возврат неизмельченных частиц материала к загрузочному люку мельницы, что позволяет обеспечить более однородный зерновой состав измельчаемого материала.

5.5.2. Производительность мельниц зависит от требуемой тонкости измельчения материала. С увеличением требуемой удельной поверхности производительность мельниц уменьшается (табл. 31).

Таблица 31

Удельная поверхность, м2/кг	Количество частиц мельче 0,071 мм, %	Удельная производительность мельницы, кг/ (ч·л)
		шаровой (1456)	вибрационной (СМ-10)
30	15	2,20	21,6
120	30	1,10	11,9
170	50	0,75	2,5
300	90	0,30	0,9

5.5.3. Производительность мельницы и качество вяжущего зависят от точности дозировки исходных материалов. Для этих целей могут служить пластинчатые питатели, весовые дозаторы и др.

5.5.4. Важным условием нормального режима работы мельницы является правильная ее загрузка мелющими телами. Обычно мельницы загружают мелющими телами на 25% объема. Размер мелющих тел (шаров диаметром 20 — 125 мм и стержней диаметром 16 — 25 мм и длиной 25 — 40 мм) выбирают в зависимости от размеров кусков измельчаемого материала и его твердости. Масса шаров и их количество в 1 т даны в табл. 32.

Таблица 32

Диаметр шара, мм	Масса шара, кг	Количество шаров в 1 т
100	4,05	246
90	2,87	348
70	1,38	752
60	0,80	1136
50	0,56	1786
40	0,28	3572
30	0,12	8334

5.5.5. В процессе помола происходит износ мелющих тел и примерно через 100 — 150 ч работы мельницы их пополняют. Полную замену новыми мелющими телами производят через 1800 — 2000 ч работы мельницы во время ее планового ремонта.

5.5.6. Полученное вяжущее по аэрожелобам или трубам с помощью пневмонасосов направляется для хранения в силосы. Общая вместимость силосов должна быть не менее 7-суточной производительности цеха. Количество силосов рассчитывают исходя из ассортимента выпускаемых вяжущих, предполагая, что для каждого вида вяжущего необходимо не менее двух силосов.

5.5.7. Для улавливания пыли, образующейся в сушильном барабане, мельнице и транспортирующих устройствах, чаще всего применяют циклонные пылеуловители и матерчатые фильтры.

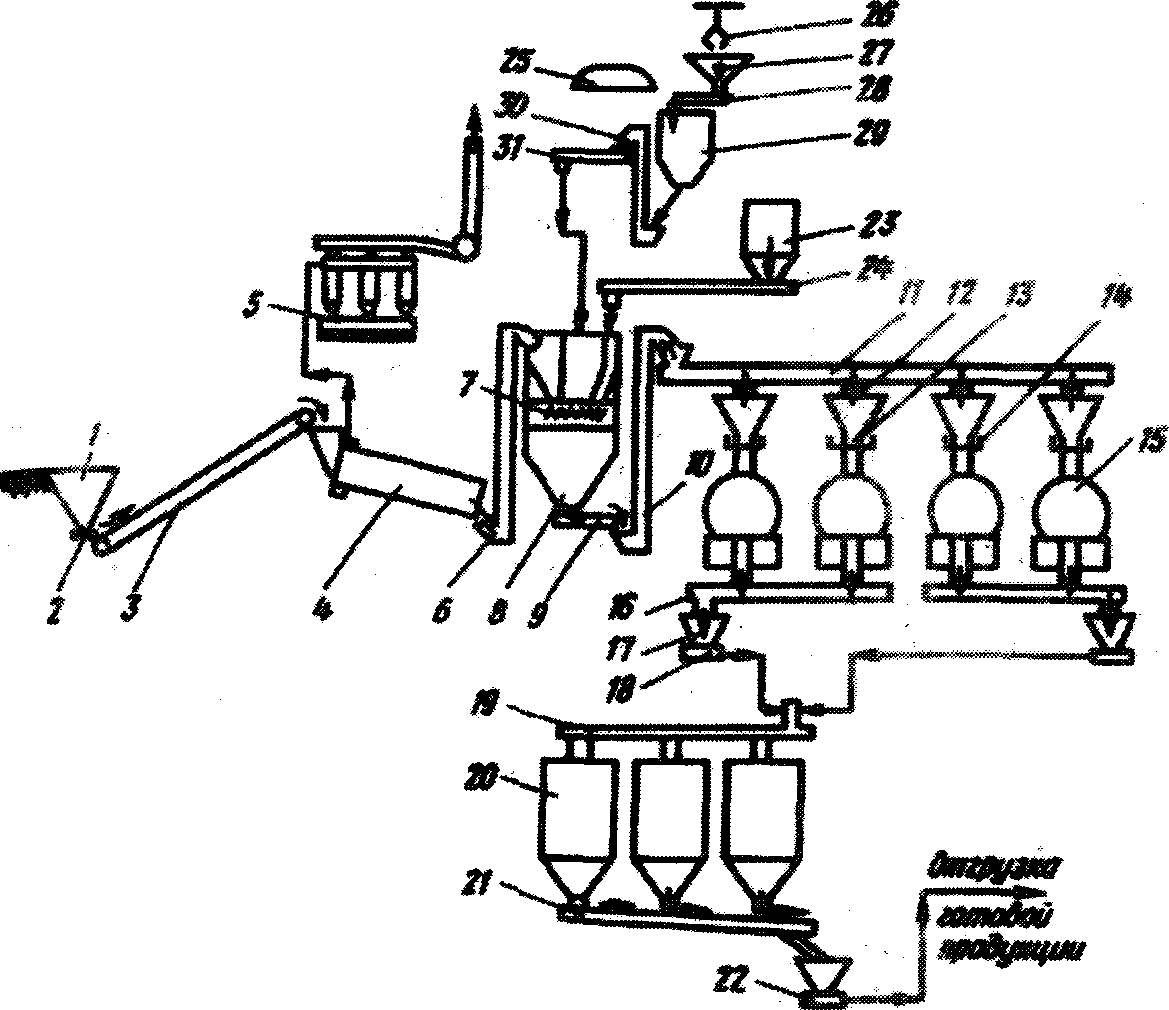

5.5.8. Технологическая схема приготовления местных вяжущих приведена на рис. 7.

Рис. 7. Технологическая схема по приготовлению шлакового вяжущего по 1-му способу: 1 — бункер для шлака; 2, 9, 28 — питатели; 3 — ленточный конвейер; 4 — сушильный барабан; 5 — обеспыливающая установка; 6, 10, 30 — ковшовые элеваторы; 7 — смесительный агрегат с весовым дозатором и двухвальной мешалкой; 8 — бункер; 11, 16, 24, 31 — винтовые конвейеры; 12 — затвор; 13 — бункер; 14 — дисковый питатель; 15 — мельница; 17 — бункер; 18 — пневмовинтовой конвейер; 19 — распределитель; 20 — силосы готового вяжущего; 21 — пневможелоб; 22 — пневмоподъемник; 23 — расходный бункер активатора; 25 — склад активирующей добавки; 26 — грейферный кран; 27 — бункер; 29 — дробилка

5.5.9. При 2-м способе (приготовление только измельченного шлака) (рис. 8) из отделения сушки и дозирования исключают смеситель, бункер, ленточный питатель, элеватор, а также отделение приготовления активирующих добавок.

Рис. 8. Технологическая схема измельчения шлаков или шламов по 2-му способу: 1 — бункер для шлака (шлама); 2 — питатель; 3 — ленточный конвейер; 4 — сушильный барабан; 5 — агрегат очистки; 6 — ковшовый элеватор; 7 — винтовой конвейер; 8 — бункер; 9 — затвор; 10 — дисковый питатель; 11 — мельница; 12 — винтовой конвейер; 13 — бункер; 14 — пневмовинтовой конвейер; 15 — распределитель; 16 — силосы готового вяжущего; 17 — пневможелоб; 18 — пневмоподъемник

Следует отметить, что оборудование отделения измельчения в обоих вариантах рассчитано на измельчение материала только до удельной поверхности 300 м2/кг, что обеспечивает заданную производительность 50 тыс. т в год. При измельчении шлака до удельной поверхности 100 — 150 м2/кг производительность мельниц увеличивается примерно в 2 раза и составляет около 100 тыс. т в год.

5.5.10. Местное вяжущее, приготавливаемое по 2-му способу, получают перемешиванием отдельно подготовленного измельченного, дробленого или недробленого основного компонента и активатора. Для этого используют смесительные силосы, представляющие собой цилиндрические металлические резервуары (банки), в которых осуществляют перемешивание. Процесс гомогенизации облегчается, если находящийся в силосе сухой материал насыщают сжатым воздухом.

5.6. Контроль качества приготовления вяжущих

5.6.1. Контроль за производством вяжущих осуществляет заводская или цеховая лаборатория.

5.6.2 Для контроля качества вяжущих необходимо:

измерять один раз в смену влажность исходных материалов, подлежащих помолу;

определять периодически тонкость помола материалов с точностью до 0,1% по ГОСТ 310.2-76 и износ через 100 ч работы мелющих средств;

следить за тонкостью помола вяжущих, готовых к отгрузке, чтобы остаток на сите с сеткой № 008 не превышал 10 — 12%;

определять марку вяжущего (прочность образцов, изготовленных по ГОСТ 3344-83) в каждой партии вяжущего.

5.7. Транспортирование и хранение вяжущих

5.7.1. Готовое вяжущее перевозят в цементовозах, специально оборудованных вагонах и контейнерах, которые могут доставляться к месту работы как по железной дороге на платформах, так и автомобильным транспортом.

5.7.2. Вяжущие материалы и добавки поступают с мест погрузки на прирельсовые базы.

Для приема и хранения порошкообразных неорганических вяжущих следует использовать типовые сборно-разборные склады, оборудованные механизмами для разгрузки вяжущих из железнодорожных вагонов или цементовозов и подачи их на склады заводов и от них в расходные бункеры установок и автотранспортные средства.

5.7.3. Способы приемки, складирования и транспортирования материалов, а также применяемое оборудование должны исключать возможность нанесения ущерба окружающей среде и здоровью рабочих.

5.7.4. Вместимость складов для неорганических вяжущих должна соответствовать производительности смесительной установки и сменного темпа строительства: при производительности 100 — 120 т/ч вместимость складов для хранения составит 1,5 — 1,8 тыс. т, при 200 — 240 т/ч — 2,5 — 3,0 тыс. т.

5.7.5. Готовые вяжущие следует хранить на складах по видам, сортам и маркам при относительной влажности воздуха не более 85% в условиях, исключающих загрязнение и увлажнение вяжущего.

Использование их допускается только при наличии заводского паспорта или после проведения стандартного или ускоренного испытания на активность. В первую очередь расходуют вяжущее раннего поступления. Цемент и вяжущие второй группы, хранившиеся более 2 мес, перед употреблением надо повторно испытать на прочность (активность).

5.7.6. Белитовые шламы, золы и шлаки ТЭЦ мокрого улавливания, шлаки черной металлургии без активаторов можно хранить в штабелях на открытых площадках. По истечении срока хранения (6 мес) перед употреблением их необходимо испытать на активность.

6. ТЕХНОЛОГИЯ ПРИГОТОВЛЕНИЯ СМЕСЕЙ

6.1. Технология приготовления смесей в грунто- и бетоносмесительных установках

6.1.1. Установки по приготовлению смесей необходимо размещать непосредственно у строящейся дороги, в притрассовых карьерах или у железнодорожных и водных путей в случае использования привозных каменных материалов и грунтов.

При использовании установок для приготовления цементоминеральных смесей следует учитывать и сравнительно малые сроки схватывания цемента.

Площадка для размещения завода по приготовлению смесей должна быть ровной, иметь небольшой уклон для стока поверхностных вод и твердое покрытие.

6.1.2 Процесс приготовления обработанной смеси состоит из следующих основных операций:

разгрузка и складирование материалов;

дробление, фракционирование и мойка (при необходимости) материалов;

подача материалов к дозаторному отделению смесителя;

дозирование, подача и перемешивание материалов с вяжущим;

выгрузка смеси и транспортирование ее к месту укладки.

Технологическая схема приготовления смесей приведена на рис. 9.

Рис. 9. Технологическая схема приготовления смесей на установке ДС-50Б: 1 — приемный бункер транспортера подачи материалов; 2 — погрузчик; 3 — агрегат питания материала; 4 — бункер цемента и сыпучих добавок; 5 — стойка транспортера; 6 — транспортер; 7 — цистерна для воды и жидких вяжущих; 8 — рама смесителя; 9 — водяной дозатор; 10 — смеситель; 11 — бункер для готовой смеси; 12 — автосамосвал

6.1.3. Разгрузка и подача материалов в приемные бункеры дозаторного отделения смесительной установки осуществляются погрузчиками или транспортерами, оборудованными питателями.

6.1.4. Материалы, поступающие в централизованном порядке на смесительные установки для приготовления смесей, должны удовлетворять требованиям соответствующих стандартов.

При несоответствии этим требованиям материалы необходимо дробить и фракционировать. Эти работы целесообразно проводить в карьерах или на территории завода по приготовлению смеси.

6.1.5. Для приготовления смесей из нерудных материалов и крупнообломочных, песчаных, легких супесчаных грунтов и отходов промышленности, укрепленных цементом и другими минеральными вяжущими, следует применять грунтосмесительные установки непрерывного действия принудительного перемешивания (типа ДС-50А и ДС-50Б), а также бетоносмесительные установки цикличного (типа СБ-5, СБ-93) и непрерывного (типа СБ-37, СБ-75, СБ-78) действия принудительного перемешивания. Для приготовления смесей на основе песчаных и крупнообломочных грунтов, содержащих не менее 20 — 30% частиц крупнее 5 мм, допускается использовать гравитационные бетоносмесители цикличного (типа СБ-103) и непрерывного (типа СБ-109) действия.

6.1.6. Минеральные компоненты смеси дозируются весовыми дозаторами, а вода, ПАВ и другие жидкие компоненты — объемными.

6.1.7. При использовании многокомпонентных смесей установки ДС-50А и ДС-50Б следует оборудовать дополнительными дозаторами и бункерами вместимостью от 4 до 12,5 м3 в зависимости от числа компонентов; первым следует вводить наибольший по массе компонент.

При применении шлаков, отсевов дробления, отдельных фракций каменных материалов, зол уноса в количестве 5 — 25% установки типа ДС-50А должны быть оборудованы дополнительно дозаторами типа СБ-42А с бункером открытого типа.

При введении зол уноса, цемента, минерального порошка, цементной пыли и извести, а также их смесей в количестве 4 — 20 и 2 — 10% установки типа ДС-50А и ДС-50Б следует оснащать дозаторами типа СБ-71А с герметичным бункером.

Техническая характеристика применяемых смесителей, дозаторов каменных материалов и цемента приведена в Прил. 24.

6.1.8. Растворы ЛСТ (б.СДБ), содощелочного плава, хлористых солей, жидкое стекло готовят в растворных узлах смесительных установок (рис. 10).

Рис. 10. Схема узла по приготовлению водных растворов химических добавок: 1 — дренажные трубы; 2 — нагревательное устройство; 3 — бак для приготовления первичного раствора; 4 — трубки подачи воды; 5 — электропривод лопастной мешалки; 6 — загрузочный люк; 7 — предохранительная решетка; 8 — фильтр; 9 — насос; 10 — бак для приготовления рабочего раствора; 11 — трубопровод сжатого воздуха; 12 — поплавок; 13 — расходный бак; 14 — дозатор (расходомер); 15 — распылитель; 16 — смеситель

В состав узла по приготовлению растворов следует включать также емкость для воды вместимостью 10 — 15 м3, емкость для содощелочного плава (или жидкого стекла) вместимостью 15 — 25 м3, устройство для подогрева растворов, насосы-дозаторы.

При использовании шлакосиликатного или шлакощелочного вяжущего жидкое стекло или содощелочной плав подаются через систему дозирования битума установок ДС-50А и ДС-50Б. Если вязкость этих материалов менее 17 с по ВЗ-4, то их можно подавать в смеситель через систему дозирования воды. Подачу и дозирование шлака в этом случае следует производить дозатором СБ-71А.

6.1.9. Допустимая погрешность дозирования щебня, гравия, песка, песчано-гравийной смеси, грунтов не должна превышать +/- 5%, цемента, зол, шлаков, извести — +/- 2% при содержании их в смеси до 5% и +/- 5% при содержании более 5%.

Несоблюдение указанной точности дозирования приводит к отклонениям от средней прочности обработанных материалов на 10 — 15%.

6.1.10. Работу дозаторов ежедневно должен проверять представитель лаборатории и не реже одного раза в месяц — представитель государственной метрологической службы.

Для обеспечения оперативного непрерывного контроля за расходом каждого компонента смеси целесообразно дозаторы оснащать датчиками с показывающими или записывающими приборами, непрерывно регистрирующими массу материала, выдаваемого дозатором за определенное время.

6.1.11. Перед началом производственного выпуска обработанной смеси необходимо выполнить пробные замесы, чтобы установить оптимальное время перемешивания, точность дозирования компонентов, равномерность поступления смеси из накопительного бункера смесительной установки и ее однородность.

6.1.12. Для обеспечения работы смесительных установок составляют отряд машин согласно табл. 33.

Таблица 33

Тип установки	Состав отряда
	Погрузчик ТО-18А	Склад порошкообразных материалов СБ-74А	Цементовоз	Бульдозер	Поливомоечная машина
ДС-50А	1	2 — 3	2 — 4	1	2
ДС-50Б	2	4 — 5	2 — 4	1	3

6.1.13. Затворение смесей производят путем введения в смеситель воды или водных растворов химических веществ, расход которых устанавливают с учетом естественной влажности укрепляемых материалов. Общее содержание воды должно соответствовать оптимальной влажности смеси.

При приготовлении смесей из грунтов, содержащих до 15% пылеватых частиц (или подобных материалов), рекомендуется вводить в смесь не более 60% необходимого количества воды во избежание залипания смеси в мешалке. Однако если подавать воду в смеситель приблизительно за 30 — 50 с до выхода, то можно вводить все требуемое количество воды.

6.1.14 Содержание воды (или растворов), добавляемой в смеситель при приготовлении смеси, определяют по формуле

P_{\text{в}} = \frac{P}{1 + W/100} (\frac{w_{\text{о}} - w}{100}),

где Pв — масса воды, добавляемой в смесь, т;

P — масса материала, естественной влажности, т;

W — естественная влажность материала, % массы;

Wо — оптимальная влажность смеси, % массы.

6.1.15. С целью обеспечить оптимальную влажность смеси, доставляемой к месту укладки, в нее следует добавлять воду с учетом потерь влаги во время транспортирования. Содержание воды зависит от дальности транспортирования, погодных условий и определяется опытным путем. В жаркую погоду смесь при транспортировании автомобилями-самосвалами рекомендуется закрывать брезентовым полотном.

6.1.16. Режим работы смесителя должен соответствовать указанному в заводском паспорте, что гарантирует качество перемешивания. Перегрузка смесителя по объему выпускаемой готовой смеси не должна превышать 10%.

6.1.17. Чтобы предотвратить расслоение и сегрегацию смеси при погрузке ее в автомобили-самосвалы из смесительной установки, а также ослабить отрицательный эффект от неравномерной подачи смеси самосвалами, необходимо устраивать промежуточные накопительные бункеры. Высота падения перегружаемой смеси не должна превышать 1,5 м.

6.1.18. Порядок технологических операций при смешении в установке нерудных материалов, крупнообломочных, песчаных и легких супесчаных грунтов с медленнотвердеющими вяжущими — золой уноса, белитовым шламом, гранулированным шлаком (недробленым, дробленым или молотым) и т.п., в том числе с добавкой порошкообразных или жидких (в виде водных растворов) активаторов, соответствует п. 6.1.2. При этом введение в смесь порошкообразных вяжущих и активаторов твердения осуществляют дозатором для порошкообразных материалов.

При использовании для укрепления грунтов грубодисперсных вяжущих, например немолотых металлургических шлаков, белитового шлама, установки типа ДС-50А, ДС-50Б необходимо дополнительно оборудовать бункером, дозатором и транспортером для подачи вяжущего в смеситель.

6.1.19. Активацию смесей из крупнообломочных, песчаных и супесчаных грунтов, укрепленных золой уноса в сочетании с минеральными добавками (цементом, известью, гипсом и др.), производят водными растворами солей — хлоридных, сульфатных и т.п. При этом концентрацию раствора и его количество следует назначать из условия получения смеси оптимальной влажности.

6.1.20. Для замедления процесса схватывания цементогрунтов при температуре выше 10 °C, а также повышения их плотности, прочности и морозостойкости в цементогрунтовые смеси следует вводить добавки пластифицирующих веществ типа ЛСТ. Расход добавок устанавливают в соответствии с табл. 22.

6.1.21. Для ускорения твердения в цементогрунтовые смеси следует добавлять хлоридные, сульфатные и другие соли.

6.1.22. С целью уменьшить пустотность (пористость) в смеси на основе крупнообломочных и песчаных грунтов вводят активные и инертные гранулометрические добавки — золы уноса и золошлаковые смеси, молотые шлаки и известняки, дробленые пески и другие мелкодисперсные заполнители.

Дозировку гранулометрической добавки устанавливают при подборе состава смеси, а введение осуществляют дозаторами для порошкообразных или сыпучих материалов.

6.1.23. Приготовление смеси с белитовым (нефелиновым или бокситовым) шламом производят в установках принудительного перемешивания, оборудованных дозатором сыпучих материалов.

6.1.24. Порядок приготовления смесей из грунтов, укрепленных вяжущими на основе молотых шлаков, зол уноса или белитовых шламов, соответствует изложенному в п. 6.1.2.

6.1.25. Продолжительность транспортирования смесей из каменных материалов и грунтов с вяжущими первой группы не должна превышать 30 мин при температуре воздуха во время укладки выше 20 °C и 50 мин при температуре ниже 20 °C; смесей с вяжущими второй группы — не более 60 мин. Время транспортирования смесей с вяжущими третьей группы не регламентируется.

6.1.26. Технологический перерыв между приготовлением и уплотнением смесей с вяжущими первой группы не должен превышать 2 ч (конец схватывания цемента); смесей с вяжущими второй группы, содержащих основной компонент в дробленом или измельченном виде, — 3 - 4 ч, а содержащих основной компонент в недробленом виде — 6 - 8 ч (в течение рабочей смены). Технологический перерыв между приготовлением и уплотнением смесей с вяжущими третьей группы должен составлять не более 48 ч.

6.2. Технология приготовления смесей на дороге, специальной площадке или в карьере

6.2.1. При технико-экономическом обосновании допускается применять метод смешения на месте с использованием линейных распределителей цемента и воды. Однако из-за неточной дозировки компонентов смеси и ухудшения качества перемешивания запроектированное количество цемента должно быть увеличено не менее чем на 2% массы смеси.

Метод смешения на месте включает следующие операции:

грубая планировка завезенного материала на всю толщину основания с учетом уплотнения;

распределение вяжущего;

перемешивание материала с цементом, добавление воды и окончательное перемешивание смеси.

6.2.2. Смеси приготавливают на дороге, специальной площадке или в карьере с использованием однопроходных (типа ДС-152) или многопроходных (типа фрезы ДС-74) грунтосмесительных машин.

6.2.3. Распределение порошкообразных вяжущих (цемента, извести, золы уноса, молотых доменных шлаков и др.) следует производить распределителем цемента типа ДС-72 на всю ширину укрепляемого слоя.

Сыпучие вяжущие материалы (гранулированный или отвальный шлак, белитовые шламы, золы уноса, золошлаковые смеси гидроудаления и др.) следует вывозить на укрепляемую полосу автомобилями-самосвалами и равномерно распределять по ширине профилировщиком или автогрейдером. При температуре воздуха выше 20 °C песчаные грунты перед обработкой вяжущим следует увлажнять с помощью поливомоечных машин до влажности, близкой к оптимальной.

6.2.4 Перемешивание материалов с минеральными порошкообразными и сыпучими вяжущими производят:

за один проход по одной полосе — грунтосмесительной машиной типа ДС-152;

за два-три прохода — дорожной фрезой типа ДС-74 или профилировщиком ДС-97 (ДС-108).

6.2.5. Смешение грунта с вяжущим грунтосмесительной машиной типа ДС-152 осуществляют одновременно с обработкой смеси водой или водными растворами активаторов через дозировочное устройство грунтосмесителя.

6.2.6. Рабочая скорость однопроходной грунтосмесительной машины при смешении грунтов с числом пластичности не более 12 с порошкообразными вяжущими должна быть 1 — 4 м/мин.

6.2.7. Смешение грунта с неорганическими вяжущими с использованием многопроходных машин (дорожных фрез) производят одновременно с введением воды или растворов химических веществ, осуществляемым через дозировочное устройство фрезы.

Допускается доувлажнять смеси поливомоечными машинами, после чего необходимо вновь перемешать смесь за 1 — 2 прохода фрезы или профилировщика. Поступательная скорость перемещения — 5 - 8 м/мин.

6.2.8. Вслед за перемешиванием производят профилирование слоя профилировщиком или автогрейдером с учетом запаса на окончательное уплотнение слоя в пределах 1,2 — 1,3 его проектной толщины.

6.2.9. Выполняемые операции по обработке грунта цементом с неактивной золой уноса аналогичны приведенным в пп. 6.2.2 - 6.2.8.

Распределение золы уноса по слою укрепляемого материала производят распределителем цемента типа ДС-72. Продолжительность технологического перерыва между введением в грунт золы и цемента не регламентируется.

6.2.10. При обработке грунтов известью или активной золой уноса, применяемых в качестве самостоятельного вяжущего, следует предусмотреть введение в смесь повышенного количества воды или водного раствора активатора из расчета получения смеси с влажностью 1,1 — 1,2 оптимальной.

Технологический перерыв между приготовлением и уплотнением смесей с известью должен составлять 1 сут, а смеси с активной золой уноса должны быть распределены и выдержаны в течение не менее 1 — 8 сут, после чего уплотнены.

6.2.11. Технология обработки материалов молотым гранулированным или отвальным доменным шлаком с использованием в качестве ведущей машины дорожной фрезы или однопроходной грунтосмесительной машины аналогична изложенной в пп. 6.2.3 - 6.2.6.

6.2.12. Если в качестве вяжущего применяют дробленый или недробленый гранулированный доменный шлак, то количество проходов фрезы по одной полосе следует увеличить до 4 — 8 с целью активизировать шлаковые гранулы путем их частичного дробления.

6.2.13. Работы по устройству конструктивных слоев из материалов, обработанных отвальным доменным шлаком в виде смеси шлакового щебня с мелкодисперсной фракцией, выполняют однопроходными грунтосмесительными машинами (типа ДС-152), профилировщиками (типа ДС-97, ДС-108) или автогрейдером. При отсутствии в шлаке зерен крупнее 5 мм смешение можно производить дорожной фрезой.

6.2.14. Технология обработки материалов белитовым (нефелиновым или бокситовым) шламом соответствует изложенной в пп. 6.2.4 - 6.2.6 и п. 6.2.8.

6.2.15. Перед осушением и укреплением слоя из переувлажненного, преимущественно глинистого, грунта необходимо определить степень переувлажнения и толщину переувлажненного слоя, рассчитать количество вносимого вяжущего для осушения (см. табл. 29 и пп. 4.6.1 - 4.6.3) и последующей обработки грунта (см. табл. 20, 21). Влажность обрабатываемого грунта не должна превышать значений, приведенных в табл. 23.

6.2.16. Осушение слоя следует производить многопроходной дорожной или сельскохозяйственной техникой (автогрейдерами, бульдозерами, рыхлителями, плужными агрегатами и т.д.). Осушающие вещества (комовая, дробленая или молотая известь, золы уноса, молотые шлаки, гипс, цемент и др.) доставляют к месту работ автомобилями-самосвалами, цементо- и золовозами, распределителями цемента и другими аналогичными машинами и равномерно распределяют по площади осушаемого слоя. После осушения слой укрепляют вяжущим.

6.2.17. Для повышения качества цементогрунтовых слоев, устраиваемых смешением на дороге при пониженных положительных температурах (5 — 0 °C), приготавливаемые смеси следует обрабатывать растворами солей (CaCl2, NaCl, KCl и др.) в количестве 1 — 2% массы смеси. Растворы вводят дозирующими устройствами фрезы или грунтосмесительной машины, а также поливомоечными машинами.

6.2.18. Технология устройства морозозащитных и теплоизолирующих слоев при приготовлении смесей на дороге аналогична технологии устройства оснований.

6.3. Технология приготовления сухих цементогрунтовых смесей

6.3.1. Для обеспечения бесперебойной работы по приготовлению сухих цементогрунтовых смесей следует заблаговременно создать запасы грунта в буртах или в подготовленных к зимней разработке карьерах в расчете на весь объем зимних работ и запасы цемента не менее двухмесячной потребности.

6.3.2. Осушение переувлажненных грунтов до требуемой влажности (не более 3 — 4%) надлежит осуществлять при положительной температуре. Грунт вынимают из карьера и укладывают в штабель для дренажа, отжатия воды и высушивания в естественных условиях. Для интенсификации осушения верхний (осушенный) слой грунта снимают бульдозером и перемещают в другой штабель для последующего использования в зимний период.

6.3.3. Твердомерзлые грунты перед использованием для приготовления сухих смесей рыхлят в карьере взрывным или механическим (рыхлитель, землеройно-фрезерные машины) способом с одновременным вымораживанием влаги до требуемой влажности. Для ускорения вымерзания влаги разрыхленный грунт следует многократно перемещать бульдозером или перелопачивать экскаватором.

6.3.4. Площадки для складирования сухой цементогрунтовой смеси надлежит расположить на открытой местности, обеспечить водоотводом, освободить от растительности, выровнять (досыпкой грунта), уплотнить. С наступлением зимнего периода следует обеспечить периодическую расчистку площадок от снега для ускорения промерзания грунта. Перед складированием сухой смеси в штабель грунт площадки должен быть проморожен на глубину не менее 1 м.

6.3.5. При подготовке карьерных грунтосмесительных установок к работе в зимних условиях следует оборудовать бункер-накопитель козырьком, а ленточный транспортер — защитным кожухом для предохранения от атмосферных осадков, обеспечить местный электрообогрев всех электровоздушных клапанов, установить угол наклона ленточного транспортера не более 20° во избежание сползания компонентов сухой смеси (грунта и цемента) с транспортерной ленты, установить вибраторы на стенке бункера-накопителя и электронагревательные устройства для предохранения стенок бункера-накопителя от примерзания к нему грунта при температуре воздуха ниже минус 20 °C, обеспечить отопление кабины оператора.

6.3.6. Дорожные фрезы должны иметь запасные лопатки ротора для оперативной замены в процессе строительства.

6.3.7. Перед приготовлением сухих цементогрунтовых смесей в грунтосмесительных установках следует принимать меры против примерзания грунта к металлическим поверхностям смесительной установки и транспортерной ленте.

6.3.8. При смешении с цементом талого грунта либо сыпучемерзлого в смеси с талым при температуре воздуха ниже минус 20 °C следует ежесменно перед началом работы грунтосмесительной установки (при необходимости и во время ее работы) обрабатывать внутреннюю поверхность стенок бункера-накопителя дизельным топливом, мазутом, отработанным маслом или сырой нефтью, а поверхность транспортерной ленты — 20 — 28%-ным раствором хлористого кальция. При этом подачу грунта в бункер-накопитель следует отрегулировать так, чтобы в нем поддерживался минимальный объем грунта; при необходимости следует включать вибратор, установленный у разгрузочной части бункера.

При смешении сыпучемерзлого грунта с цементом при температурах ниже минус 20 °C и талого грунта при температурах выше минус 20 °C, как правило, не требуются меры против примерзания грунта.

Для более равномерного распределения цемента в сыпучемерзлом грунте шиберную заслонку в смесителе устанавливают так, чтобы обеспечить однородность смеси на выходе из смесителя.

6.3.9. Приготовление сухой цементогрунтовой смеси на дороге с помощью дорожных фрез необходимо выполнять в следующем порядке:

вывозка грунта на земляное полотно в объеме, необходимом для устройства основания на сменной захватке;

распределение грунта на ширину основания автогрейдером;

дозировка и распределение цемента с помощью распределителя или цементовоза-распределителя;

перемешивание грунта с цементом фрезой за два прохода по одному следу со скоростью 0,3 — 0,4 км/ч.

Во избежание поломок лопаток фрезы толщину слоя грунта при распределении следует задавать такой, чтобы оставить на границе с земляным полотном слой необработанного грунта толщиной 3 — 5 см.

Как исключение допускается распределять вручную цемент, затаренный в мешки. Последние раскладывают по поверхности грунта из расчета обеспечения требуемого содержания цемента в смеси, затем растаривают и распределяют материал по слою грунта, перемешивая фрезой за три прохода по одному следу.

При наличии в приготовленной смеси комков мерзлого песка следует произвести дополнительные проходы фрезы.

6.3.10. При использовании дорожной фрезы для работы в карьере количество грунта, вывозимого или перемещаемого из забоя на специально подготовленную площадку, следует устанавливать из расчета, чтобы все операции по вывозке грунта, приготовлению и складированию готовой сухой цементогрунтовой смеси в штабель были выполнены за одну рабочую смену. Распределение грунта по поверхности площадки, дозирование, распределение цемента и перемешивание его с грунтом надлежит выполнять согласно указаниям п. 6.3.9.

6.3.11. Сухие смеси следует складировать и хранить в зимнее время в штабелях объемом 3,5 — 4 тыс. м3 и высотой не более 2 м, располагаемых на месте приготовления смеси или вдоль трассы строящейся дороги. Штабель должен быть ориентирован продольной осью по направлению господствующих ветров для уменьшения накопления снега у его основания.

6.3.12. Готовую смесь из грунтосмесительной установки надлежит вывозить в штабель автомобилями-самосвалами, а приготовленную дорожной фрезой на площадке при карьере перемещать бульдозером. Наращивание штабеля по высоте следует производить бульдозером.

6.3.13. В период хранения во избежание повышения температуры выше 0 °C следует в условиях II — III дорожно-климатических зон укладывать в основание штабеля металлические, керамические, пластмассовые или асбоцементные трубы диаметром 0,2 — 0,4 м либо деревянные короба сечением 0,2 x 0,2 — 0,4 x 0,4 м на расстоянии друг от друга, равном 1,5 глубины сезонного промерзания грунта в районе строительства.

6.3.14. Объем заготавливаемой сухой смеси для ее укладки в основание при положительных температурах в начале теплого периода необходимо определять с учетом наличия задела готового земляного полотна к началу летнего строительного сезона и производительности отряда дорожно-строительных машин по укладке смеси в основание из расчета, что всю сухую смесь следует выработать из штабеля и уложить в основание в течение одного месяца.

6.4. Технология приготовления смесей в установках при пониженной положительной и отрицательной температурах воздуха

6.4.1. Приготовление в установках смесей из каменных материалов и грунтов, обработанных неорганическими вяжущими, осуществляют с принятием специальных мер: введением в смесь водных растворов противоморозных добавок или подогревом воды и заполнителей до определенной температуры.

6.4.2. Ориентировочное количество вводимых в смесь добавок солей в зависимости от температуры окружающего воздуха принимают по табл. 24.

6.4.3. Растворы солей рабочей или повышенной концентрации из твердых продуктов готовят в заданном количестве воды. После их полного растворения ареометром проверяют плотность полученного раствора; заданную концентрацию достигают добавлением соли или воды. Плотность растворов хлористого кальция должна быть не более 1,29 г/см3 (0,427 кг безводной соли на 1 л воды), хлористого натрия — не более 1,15 г/см3 (0,250 кг безводной соли на 1 л воды). Количество соли, необходимой для получения раствора рабочей или повышенной концентрации, устанавливают по Прил. 23.

6.4.4. В процессе приготовления, хранения и перед использованием солевые растворы необходимо перемешивать. Нельзя использовать растворы с осадком нерастворившихся солей.

6.4.5. При хранении в штабеле при отрицательных температурах влажность песка и щебня не должна превышать 3 — 4%. Применение смерзшегося песка допускается только после отсева комьев крупнее 10 мм.

6.4.6. Смеси без солевых растворов приготавливают в смесительных установках, как правило, в закрытых помещениях с использованием подогретых заполнителей и воды. Наибольшая допустимая положительная температура воды — 80 °C, заполнителя — 50 °C; температура смеси на выходе из смесителя — 35 — 40 °C.

6.4.7. Транспортировать смесь следует в утепленном выхлопными газами крытом брезентом кузове автомобиля-самосвала. Температура смеси в конце транспортирования должна быть не менее 25 °C. Ориентировочно температуру смеси следует назначать в зависимости от температуры наружного воздуха и длительности перевозки по табл. 34 (температура приготовленной смеси 35 °C).

Таблица 34

Температура воздуха, °C	Вместимость кузова автомобиля, м3	Температура смеси, °C, после транспортирования, мин
		10	20	30	40	50	60
0	1 — 1,4	33,5	32,2	31	30,0	28,5	27,5
	> 2	34,0	33,0	32	31,0	30,0	29,0
Минус 10	1 — 1,4	33,0	31,5	30	28,5	26,5	25,5
	> 2	33,5	32,0	31	30,0	28,5	27,0
Минус 15	1 — 1,4	32,5	31,0	29	27,0	25,0	23,0
	> 2	33,0	32,0	30	28,0	26,0	25,0

7. ТЕХНОЛОГИЯ ПРИМЕНЕНИЯ ХИМИЧЕСКИХ ДОБАВОК

7.1. Выбор вида добавки

7.1.1. Для улучшения физико-механических свойств обработанных материалов, снижения расхода цемента рекомендуется использовать химические добавки, некоторые характеристики которых приведены в табл. 35.

Таблица 35

Условное обозначение добавок	Содержание сухого вещества, %	Примерная стоимость 1 т в пересчете на сухое вещество, руб.	Способ доставки
С-3	33	340	Железнодорожные цистерны
10-03	19 — 21	1250	Металлические бочки или железнодорожные цистерны
ЛСТМ-2	47 — 50	53	Железнодорожные цистерны
ЛСТ (б.СДБ)	50 — 76	65	Бумажные мешки (сухое вещество) или железнодорожные цистерны
ЩСПК (б.ПАЩ)	20 — 40	25	Железнодорожные или автоцистерны
ГКЖ-10, ГКЖ-11	30	2100	Металлическая тара
136-41 (б.ГКЖ-94)	100 (жидкость)	4800	Герметичная тара вместимостью 5 — 20 л

7.1.2. Химические добавки выбирают с учетом следующих обстоятельств: технологического эффекта, возможности поставки, условий приемки, хранения и приготовления водных растворов добавок, возможностей бетоносмесительной установки (не более двух видов добавок).

7.2. Приготовление водных растворов добавки

7.2.1. Добавки вводят в смесь, как правило, с водой затворения в виде 5 — 10%-ных растворов. При использовании комплексных добавок растворы компонентов готовят и дозируют раздельно. Необходимая концентрация достигается путем растворения определенного количества добавки в воде, подогретой до 70 °C. Концентрацию добавки контролируют также по плотности приготовленных растворов (Прил. 25).

7.2.2. Растворы добавок готовят в растворных узлах смесительных установок. На рис. 10 приведена схема установки для приготовления водного раствора однокомпонентной добавки. Добавку растворяют в приготовленной емкости 3, снабженной устройством 2 для подогрева раствора, и вводят через люк 6. Раствор перемешивают механической мешалкой 5, имеющей электродвигатель. Через трубку 4 подают воду. Приготовленный раствор перекачивают центробежным насосом 9 через фильтр 8 в накопительную емкость 10, где разбавляют до заданной концентрации (5 — 10%). Из накопительной емкости раствор перекачивают в расходную емкость 13. Перед перекачиванием растворы добавок следует тщательно перемешивать.

При перемешивании растворов поверхностно-активных веществ (ЛСТ, ЛСТМ-2, С-3 и др.) необходимо учитывать возможность пенообразования, особенно при барботировании сжатым воздухом. Для уменьшения вспенивания рекомендуется врезку трубопроводов подачи растворов добавок предусматривать в нижней части емкости. При механическом перемешивании лопасти мешалки следует располагать как можно ближе к днищу приготовительной емкости. Скорость вращения вала мешалки не должна превышать 60 об/мин.

Растворы добавок надо хранить в чистых емкостях при положительной температуре.

Из расходной емкости раствор подают в загрузочный люк 6 смесителя через дозатор-расходомер 14.

7.2.3. Концентрации водных растворов добавок устанавливают в зависимости от возможности обеспечения точности дозирования и от консистенции раствора, удобной для хранения и перекачивания. Пример расчета приготовления рабочего раствора добавки ЩСПК приведен в Прил. 26.

8. ТЕХНОЛОГИЯ ПРИМЕНЕНИЯ ПРОТИВОМОРОЗНЫХ ДОБАВОК

8.1. Выбор добавки и назначение ее количества

8.1.1. Противоморозную добавку следует выбирать в зависимости от метеорологических условий (температуры наружного воздуха и скорости ветра) и на основе технико-экономического обоснования.

8.1.2. Важное значение имеет назначение оптимального количества противоморозной добавки, так как ее недостаток может вызвать преждевременное замерзание материала, а избыток замедлит темпы твердения материала. Кроме того, неоправданно увеличивается его стоимость.

Замерзание материала происходит при его охлаждении ниже температуры, на которую рассчитано введение в смесь определенного количества противоморозной добавки. Поэтому при назначении дозировки следует исходить из того, чтобы вводимое количество противоморозной добавки предохраняло материал от замораживания до набора им необходимой прочности.

Замерзание материала в раннем возрасте отрицательно влияет на его свойства после оттаивания вследствие необратимого разрушающего воздействия мороза на структуру, в то время как замораживание материала после набора им необходимой прочности приводит лишь к временному замедлению или прекращению твердения.

Количество противоморозных добавок в зависимости от температуры наружного воздуха следует назначать по табл. 24 с учетом температуры замерзания растворов.

8.2. Приготовление водных растворов солей

8.2.1. Насос и трубопроводы для подачи растворов NaCl и CaCl2 целесообразно выполнять из химически стойких материалов. Так, добавка нитрата натрия в количестве 20 — 30% значительно уменьшает коррозию оборудования и трубопроводов под воздействием хлористых солей.

8.2.2. Водные растворы солей на смесительных установках приготавливают следующим образом (рис. 11).

Рис. 11. Схема узла по приготовлению водных растворов солей: 1, 7 — приготовительные емкости; 2, 6 — дозаторы солей; 3, 5 — склад солей; 4 — дозатор воды; 8 — расходная емкость; 9 — дозатор смесителя

Соль со склада 3 через дозатор 2 подают в приготовительную емкость 1, оборудованную системой трубопроводов для перемешивания раствора сжатым воздухом, а при необходимости — и паровыми регистрами для подогрева. Через дозатор 4 в емкость подается вода.

В случае применения солей двух видов вторую соль со склада 5 через дозатор 6 подают в приготовленную емкость 7, оборудованную подобно емкости 1. Вода в нее подается через дозатор 4.

Каждая приготовительная емкость должна обеспечивать бесперебойную работу смесительной установки в течение 1 ч.

Из приготовительных емкостей 1 и 7 подают в расходную емкость 8 растворы и воду из расчета получения раствора рабочей концентрации, который поступает затем через водный дозатор 9 в смеситель.

Особое внимание следует уделять правильности дозирования компонентов в приготовительные емкости и по возможности определять плотность раствора после подачи в емкость каждой добавки.

8.2.3. В качестве дозаторов 2 и 6 при применении добавок в виде твердых продуктов необходимо использовать весы с соответствующим пределом взвешивания, а при применении добавок в виде жидких продуктов — дозаторы для воды или точно оттарированные емкости.

8.2.4. Пример расчета потребного количества рабочего раствора соли для приготовления 1 м3 смеси из обработанного материала приведен в Прил. 22.

9. КОНТРОЛЬ КАЧЕСТВА ПРИГОТОВЛЕНИЯ СМЕСИ В УСТАНОВКЕ И НА ДОРОГЕ

9.1. Контроль состава смеси и работы дозаторов

9.1.1. Качество поступающих материалов (цемента, гранулированного шлака, извести, золы, песка, щебня, воды, добавок и др.) должно соответствовать требованиям действующих нормативных документов.

9.1.2. Состав смеси должна проектировать центральная лаборатория строительства, а утверждать главный инженер строительства.

9.1.3. Лаборатория должна ежедневно контролировать рабочий состав смеси и при необходимости корректировать его с учетом фактической влажности материалов, температурных условий и дальности возки смеси, а также проверять и устанавливать расход материалов из дозаторов в соответствии с производительностью смесительной установки.

9.1.4. Правильность работы дозаторов следует проверять ежедневно отбором проб. Для контроля необходимо иметь весы грузоподъемностью 0,5 т, секундомер и тару (4 — 5 ящиков) вместимостью 0,2 м3 или бумажные мешки.

9.1.5 При контроле работы дозаторов непрерывного действия необходимо:

проверить наличие материалов в расходном бункере;

определить правильность установки стрелки вариатора дозатора по журналу тарировки завода;

включить транспортер и тарирующий дозатор одновременно с секундомером;

через расчетное время выключить секундомер, дозатор и транспортер;

собрать отдозированный материал в тару и взвесить;

проверить расход всех материалов, составляющих смесь, в течение 1 с с учетом влажности материала; при необходимости изменить режим работы дозатора того или другого материала вращением штурвала вариатора.

Время работы дозатора при его тарировке для контрольного взвешивания дозируемого материала принимают равным 10 — 20 с.

Количество контрольных проб каждого компонента смеси должно составлять не менее трех. Расхождение массы проб не должно превышать допускаемых отклонений (см. п. 6.1.9).

9.1.5. Чтобы уменьшить трудоемкость ручной тарировки дозаторов и повысить производительность завода, а также обеспечить оперативный непрерывный контроль за расходом каждого компонента смеси, целесообразно оснащать дозаторы датчиками с показывающими или записывающими приборами, непрерывно регистрирующими массу материала, выдаваемого дозатором в единицу времени.

9.2. Контроль качества приготовления смеси в установке

9.2.1. Качество приготовленной смеси следует оценивать по результатам испытаний образцов на прочность при сжатии, на растяжение при изгибе (расколе), на морозостойкость.

Для испытания на прочность при сжатии изготавливают три образца-куба или образца-цилиндра размером 50 x 50, 70 x 70, 100 x 100 мм (в зависимости от крупности материала); для испытания на растяжение при изгибе по три образца-призмы размером 40 x 40 x 160 мм, 100 x 100 x 400 мм (в зависимости от крупности материала), на морозостойкость — по шесть образцов-кубов или образцов-цилиндров.

9.2.2. Отбор проб образцов в целях определения прочности при сжатии производят из каждых 250 м3 смеси, для определения прочности на растяжение при изгибе (расколе) и морозостойкость — из 20 тыс. м3 смеси или при изменении состава, но не реже 1 раза в квартал.

Пробы следует отбирать на заводе из кузова автомобиля-самосвала в пяти-шести местах.

9.2.3. При приготовлении смеси в зимнее время необходимо также не реже 2 раз в смену контролировать плотность растворов солей, температуру нагрева заполнителей, воды и готовой смеси, ее однородность (наличие комьев смерзшегося песка).

9.2.4. Полевые методы контроля качества приготовления смесей из обработанных грунтов приведены в Прил. 27.

10. ТЕХНИКА БЕЗОПАСНОСТИ ПРИ РАБОТЕ НА ЗАВОДАХ ПО ПРИГОТОВЛЕНИЮ СМЕСЕЙ

10.1. Техника безопасности при разгрузке и складировании нерудных материалов, грунтов и вяжущих

10.1.₁. На территории завода должен быть обеспечен в соответствии с нормами проектирования удобный проезд транспортных средств и проход людей. При размещении складов следует предусматривать одностороннее кольцевое движение транспортных средств в соответствии с технологическим процессом.

10.1.2. Проезды на территории завода необходимо оборудовать дорожными знаками в соответствии с Правилами дорожного движения, а также предупредительными надписями и знаками. В ночное время места погрузки и разгрузки должны быть хорошо освещены.

10.1.3. Открытые площадки для хранения каменных материалов, песка, щебня, грунта должны быть хорошо уплотнены и выровнены, чтобы на них не застаивались поверхностные воды, а в зимнее время очищены от льда и снега. Складские площадки на косогорах должны быть защищены от проникания поверхностных вод.

10.1.4. Крутизна откосов сыпучих материалов (щебня, гравия, песка, грунта) должна соответствовать углу естественного откоса данного материала. Выбирать сыпучие материалы из штабеля необходимо сверху, сохраняя угол естественного откоса. При этом должны быть приняты меры против самопроизвольного осыпания каменных материалов.

10.1.6. Вяжущие материалы (цемент, известь и др.) следует хранить в силосах, бункерах, ларях и других закрытых емкостях, принимая меры против их распыления при погрузке, выгрузке и внутрискладском перемещении. Бункеры, силосы, течки, конвейеры и питатели должны быть герметичными и оборудованы пылеотсасывающими и пылеулавливающими устройствами. Перемещение материалов должно осуществляться пневмотранспортом или другими закрытыми транспортными устройствами.

10.2. Техника безопасности при приготовлении смесей

10.2.1. Перед приготовлением смесей необходимо проверить состояние пунктов погрузки-выгрузки, подготовленность их к приему и выдаче материалов, а также состояние погрузочных и разгрузочных устройств.

Перед запуском машины машинист должен убедиться, что на ней нет посторонних предметов, проверить наличие материалов в отсеках расходного бункера, подать сигнал и включить на 1 — 2 с электродвигатели (предупредительный пуск). После предупредительного пуска и паузы 10 — 15 с, если не поступит сигнала о запрещении работы, включить электродвигатели для работы под нагрузкой.

После пуска двигателей надо следить за равномерностью движения материалов по технологическим линиям (транспортеру).

10.2.2. Во время работы завода необходимо следить за исправностью всех механических узлов.

Смазка и профилактический осмотр узлов разрешается только при отключенных двигателях.

10.2.3. Затвор смесителя разрешается открывать при наличии транспортных средств под бункером.

10.2.4. Перед остановкой смесителя необходимо вначале прекратить подачу материала, освободить от него смеситель, а затем выключить электродвигатель.

10.2.5. После каждой смены смеситель и накопитель необходимо промыть водой с крупной фракцией щебня или гравия.

10.2.6. Очищать смесительные машины от остатков смеси разрешается только после их полной остановки. Во всех случаях пусковые устройства должны быть закрыты на замок. На пультах управления необходимо вывесить надпись: «Не включать — работают люди!».

10.2.7 Регулярно следует производить уборку на территории завода.

10.2.8. Ремонтные работы в бункерах, закромах и баках для воды, обогреваемых паром, разрешается выполнять только после их полного охлаждения и при отсутствии в них материалов и воды.

10.2.9. Шнеки и аэрожелоба для подачи цемента и других пылевидных материалов должны быть герметично закрыты.

10.2.10. Пульт управления затворами, питателями и механизмами установок следует устанавливать в помещении, защищенном от попадания пыли.

10.2.11. Рабочие места должны быть ограждены, снабжены защитными и предохранительными устройствами и приспособлениями. Присутствие посторонних лиц на рабочих местах запрещается.

10.2.12. Рабочие должны быть обеспечены спецодеждой и спецобувью, а также средствами индивидуальной защиты в соответствии с действующими нормами и характером выполняемой работы.

10.2.13. Руководители работ не имеют права допускать к работе лиц, не прошедших инструктаж по технике безопасности (Прил. 28).

10.2.14. Строительная площадка должна быть оборудована санитарно-бытовыми помещениями: гардеробными, помещениями для сушки, умывальными, душевыми, туалетами, помещениями для личной гигиены женщин, обогрева работающих, помещениями с аптечками, укомплектованными средствами для оказания первой помощи пострадавшим.

Кроме того, на строительной площадке должны находиться на расстоянии не более 75 м от рабочих мест баки с питьевой водой. Если сырая вода непригодна для питья, то следует обеспечить рабочих кипяченой водой.

10.2.15. Рабочие к месту работы доставляются в автобусах или специально оборудованных для этих целей автомобилях.

10.2.16. Запрещается перевозить людей в кузовах автомобилей-самосвалов, на прицепах всех видов, в автомобилях, оборудованных для перевозки длинномерных грузов, а также вместе с огнеопасными и ядовитыми веществами и баллонами со сжатым газом.

10.2.17. Рабочим, сопровождающим грузы (грузчикам), не разрешается находиться в кузовах автомобилей, не оборудованных для перевозки людей. Груз следует складывать так, чтобы исключить его смещение при транспортировании.

10.3. Техника безопасности при работе с противоморозными добавками

10.3.1. Кристаллический нитрат натрия (НН) пожароопасен, так как способен поддерживать огонь или вызывать воспламенение горючих веществ даже при трении или ударе, при взаимодействии с деревом, хлопком, соломой. Смеси с солями аммония или цианидами могут взрываться.

Жидкий нитрат натрия — непожароопасное вещество, однако дерево, ткани и другие подобные материалы, пропитанные раствором этой соли и высушенные, способны загораться и трудно поддаются тушению.

10.3.2. Хлорид кальция (ХК), хлорид натрия (ХН), нитрит-нитрат кальция (ННК), нитрит-нитрат хлорида кальция (ННХК) непожароопасны, однако в местах хранения указанных веществ и при работе с концентрированным раствором (ЩСПК, ПАЩ-1) запрещается курить, применять открытый огонь (производить газосварку, газорезку и т.п.).

10.3.3. Запрещается принимать пищу в помещениях, где хранятся добавки или приготавливаются их водные растворы.

10.3.4. В отделениях, в которых приготавливают растворы добавок и смеси, необходимо предусматривать приточно-вытяжную вентиляцию, а при необходимости — местные отсосы. В лабораториях, контролирующих концентрацию (плотность) растворов добавок, должны быть установлены вытяжные шкафы.

10.3.5. К работе с добавками допускаются рабочие, прошедшие медицинское освидетельствование и обученные безопасным методам работ с химикатами. К работе с НН, ННК, ННХК не допускаются лица моложе 18 лет, а также имеющие повреждения кожного покрова (ссадины, ожоги, царапины, раздражения), заболевания век и глаз.

10.3.6. Рабочие, занятые приготовлением растворов добавок, должны иметь спецодежду из водоотталкивающей ткани, защитные очки, утепленные резиновые сапоги и перчатки, а специалисты, работающие с кристаллическими НН, — кроме того, противопыльные респираторы.

10.3.7. Нитрат натрия ядовит. При попадании в организм человека он вызывает расширение кровеносных сосудов, образование в крови метгемоглобина, что опасно для жизни. Характерные признаки отравления — слабость, тошнота, головокружение и снижение зрения, посинение кончиков пальцев рук и ног, а также кончика носа через 10 — 15 мин после попадания нитрата натрия в организм.

При появлении первых признаков отравления пострадавшего следует немедленно отвезти в ближайший пункт медицинской помощи или вызвать скорую помощь.

При попадании на кожу человека пораженное место необходимо тщательно промыть водой.

10.3.8. Нитрат кальция, ННК и ННХК вызывают покраснение, зуд и изъязвления кожи; поражают участки кожи, на которых имеются хотя бы незначительные ранки, царапины и другие нарушения ее целостности. Во избежание указанных раздражений кожи необходимо применять защитные мази типа ХИОТ и другие жирные смазки.

10.3.9. ХК, ХН не обладают токсичными свойствами. При попадании растворов этих добавок на кожу лица и рук необходимо тщательно промыть эти участки водой.

10.4. Техника безопасности при работе с химическими добавками

10.4.1. Помещения, где приготавливают и хранят растворы химических добавок, должны быть оборудованы приточно-вытяжной вентиляцией. Принимать пищу в этих помещениях запрещается.

10.4.2. К работе с добавками и их растворами допускаются лица не моложе 18 лет, прошедшие медицинский осмотр и инструктаж по технике безопасности. Рабочих необходимо обеспечить резиновыми сапогами, перчатками, защитными очками.

10.4.3. Суперпластификатор С-3 токсичен, его жидкий концентрат пожаробезопасен. Работающие с ним должны иметь защитные очки и резиновые перчатки. Образующийся при высыхании С-3 продукт — трудногорючее вещество.

10.4.4. Пылевидный остаток после высыхания суперпластификатора 10-03 при смешивании с воздухом может образовывать взрывоопасные аэрозоли, которые раздражающе действуют на органы дыхания и слизистые. Пролитый суперпластификатор 10-03 следует сразу же смыть водой.

10.4.5. Работы с ЩСПК должны производиться в резиновых перчатках и соответствующей спецодежде. При попадании добавки на кожу рекомендуется смыть ее обильной струей воды, при попадании в глаза — тщательно промыть их водой, а затем слабым раствором борной кислоты. В местах хранения и использования ЩСПК запрещаются прием пищи, курение и применение огня.

10.4.6. Добавка ЛСТМ-2 нетоксична, пожаро- и взрывобезопасна. Рабочие, занятые приготовлением рабочего раствора ЛСТМ-2, должны быть обеспечены спецодеждой (резиновыми перчатками).

Приложение 1

МЕТОДИКА ОПРЕДЕЛЕНИЯ СОДЕРЖАНИЯ ПЫЛЕВАТО-ГЛИНИСТЫХ ЧАСТИЦ И АКТИВНОСТИ (ВРЕДНОСТИ) ГЛИНИСТЫХ ЧАСТИЦ

1. Ареометрический метод заключается в измерении плотности суспензии ареометром в процессе ее отстаивания через 1 мин после перемешивания. Для этих целей используются промывочное устройство (рис. 1), ареометр со шкалой 0,995-1-1,030 и ценой деления 0,001 по ГОСТ 12536-76, секундомер по ГОСТ 5072-79.

Рис. 1. Прибор для определения содержания загрязняющих примесей в каменных материалах: 1 — основание; 2 — мотор; 3 — редуктор; 4 — цилиндр для щебня; 5 — крышка; 6 — цилиндр для песка; 7 — крышка; 8, 9 — патрубки для слива суспензии

Аналитическую пробу щебня (гравия) или песка, отвечающих требованиям ГОСТ 8269-87 и ГОСТ 8735-88, высушивают до постоянной массы и берут навески соответственно по 5000 и 2000 г.

Проведение испытания

Навеску щебня (гравия) или песка помещают в промывочное устройство и заливают водой: для навески щебня (гравия) — 10 л, песка — 4 л.

Закрывают крышку промывочного барабана с помощью имеющихся на нем крепежных замков, обеспечивающих условия для кругового вращения барабана вокруг своей оси.

Слабо загрязненный песок помещают в воду не менее чем на 5 мин, щебень (гравий) — не менее чем на 10 мин; сильно загрязненные — соответственно не менее чем на 10 и 20 мин.

По истечении требуемого времени промывочное устройство останавливают в вертикальном положении, снимают крышку и через специальное сливное отверстие заполняют суспензией два стеклянных цилиндра вместимостью по 1 л. Содержимое цилиндров поочередно перемешивают, а затем в суспензию опускают ареометр.

Снятие показаний ареометра производится через 1 мин. При этом за 10 — 12 с до замера плотности суспензии следует осторожно опустить в нее ареометр, который должен свободно плавать, не касаясь стенок цилиндра. Продолжительность взятия отсчета по ареометру не должна превышать 5 — 7 с.

При заливке проб водой следует сделать первый замер ее температуры с погрешностью до 0,5 °C, а затем и после замера плотности ареометром. Если температура воды ниже или выше 20 °C, то к отсчетам по ареометру следует дать поправки согласно табл. 3 ГОСТ 12536-76.

Обработка результатов

Используя функциональную зависимость концентрации суспензии от ее плотности (рис. 2), по полученной после замера величине плотности (с внесенными поправками) устанавливаем численное значение концентрации суспензии.

Рис. 2. Зависимость показаний ареометра от загрязненности (содержания твердого в суспензии): х — щебень; о — песок

2. Метод расчета содержания глинистых частиц с использованием метиленового голубого (МГ) заключается в определении по общему расходу МГ на момент образования голубого контура-ореола вокруг пятна, образующегося при перенесении капли из суспензии с введенным в нее МГ на фильтровальную бумагу.

Для этих целей необходимы:

механическая мешалка с четырьмя стеклянными емкостями по 0,5 л;

стеклянные мерные стаканы вместимостью 0,5 л;

беззольная фильтровальная бумага среднезернистой структуры;

стеклянные палочки диаметром 8 мм и длиной не менее 250 — 300 мм;

мерные стеклянные пипетки вместимостью 1, 3 и 5 мл;

1%-ный раствор красителя метиленового голубого;

дистиллированная вода.

Подготовка испытания

Порошок МГ массой 5 г вводят в стеклянную емкость механической мешалки с 0,5 л дистиллированной воды. Суспензию перемешивают не менее 15 мин до полного растворения порошка МГ.

Полученный раствор переливают в емкость из темного стекла с плотно закрывающейся крышкой. (Хранить его в темном месте можно не более 1 мес).

Затем подготавливают суспензию с отмытыми загрязняющими частицами с проб нерудных материалов, слитую в цилиндр вместимостью 1 л из промывочного устройства суспензию с частицами мельче 0,05 мм тщательно перемешивают мешалочкой (гладкий стержень с диском из металлической сетки с отверстиями размером от 1 мм и больше) в течение 1 мин до полного взмучивания осадка со дна емкости. Затем отбирают пробы объемом 0,5 л и переливают в емкость механической мешалки. Таким же образом отбирают вторую пробу.

Проведение испытания

В каждую пробу вводят 1%-ный раствор МГ с помощью мерной пипетки и перемешивают в течение 5 — 15 мин в зависимости от степени загрязненности. Затем из емкостей отбирают стеклянной палочкой по пять контрольных капель проб и переносят на фильтровальную бумагу. От каждой капли на фильтровальной бумаге образуется пятно. Если пятно имеет четкий контур, то в каждую из суспензий вводят следующую порцию раствора МГ, соответствующую по объему первой. После введения очередной дозы раствора МГ суспензию вновь перемешивают и отбирают контрольные капли. Введение раствора МГ в суспензию продолжается до того момента, когда вокруг пяти контрольных «пятен» на фильтровальной бумаге проявится контур-ореол светло-голубого оттенка (по сравнению с цветом самого пятна) в виде лучей. При опробовании второй пробы рекомендуется в пределах 2/3 объема полученного расхода МГ по первой пробе вводить максимальное (по 5 мл) количество МГ, далее по 1 мл до появления ореола.

Оценка результатов

Расход МГ на каждую пробу рассчитывают по формуле

A_{1} = n\rho,

где n — количество доз МГ;

\rho — вместимость мерной пипетки, мл.

Общий расход раствора красителя МГ определяют по формуле

A = A₁ + A₂,

где A1, A2 — расход МГ по 1-й и 2-й пробе соответственно, мг.

Предлагается ввести величину модуля активности МА (мл/г), отражающего степень адсорбционной способности глинистых частиц:

\text{МА } = \frac{A}{m} ,

где A — общий расход красителя МГ по двум параллельным пробам, мл;

m — масса пылевато-глинистых частиц в 1 л суспензии, определенная ареометром, г.

Полученные модули активности некоторых основных горных пород и глин приведены в табл. 1.

Таблица 1

Горная порода	Раствор МГ на 1 г горной породы (МА), мл
Песок	0,10
Мрамор	0,12
Гранит	0,40
Известняк	0,50
Каолин	5,00
Иллит	10,00
Монтмориллонит	64,00

Установление допускаемого расхода метиленового голубого красителя для обработанных материалов

В результате исследований установлены предельно допустимые нормы содержания глинистых частиц различного минералогического состава (каолина, иллита, монтмориллонита) в обработанных цементом отсевах дробления известняков (табл. 2).

Таблица 2

Наименование глинистых частиц	Допустимое содержание, %/г (на 100 г смеси)	Модуль активности, мл/г	Расход МГ, мл (на 100 г смеси)
Каолин	10 — 14 --------- 12	5	60
Иллит	5,5 — 8,0 ----------- 6,7	10	67
Монтмориллонит	0,7 — 1,2 ----------- 1,0	64	64

Предельные нормы содержания пылевато-глинистых частиц и глины составляют 2 — 12 и 0,25 — 3%, что регламентировано ГОСТ 8736, ГОСТ 26873, ГОСТ 26193.

Максимально допустимый расход метиленового голубого красителя (см. табл. 2) определяется как произведение модуля активности на допустимое (экспериментально определенное) содержание глин различного минералогического состава.

Установив единый допускаемый расход метиленового голубого красителя, можно определять возможность использования каменных материалов по степени их загрязненности для обработки цементом, чтобы получить обработанный материал требуемой марки по прочности и морозостойкости без перерасхода вяжущего. Следует отметить, что предлагаемые новые нормы содержания глинистых частиц не превышают максимально допустимую ГОСТами норму пылевато-глинистых частиц.

Приложение 2

РАСЧЕТ ПОКАЗАТЕЛЕЙ КАЧЕСТВА ГРАНУЛИРОВАННЫХ ДОМЕННЫХ ШЛАКОВ (ИЗВЛЕЧЕНИЕ ИЗ ГОСТ 3476-74)

1. Оценку гидравлических свойств гранулированных доменных шлаков производят при помощи коэффициента качества (K), который определяют по формулам:

при содержании MgO до 10%

K = \frac{CaO + Al_{2}O_{3} + MgO}{SiO_{2} + TiO_{2}} ;

при содержании MgO более 10%

K = \frac{CaO + Al_{2}O_{3} + 10}{SiO_{2} + TiO_{2} + (MgO - 10)} ,

где CaO, Al₂O₃, MgO, SiO₂, TiO₂ - содержание в шлаке указанных окислов, %.

2. Под гидравлической активностью R шлаковых вяжущих понимают предел прочности при сжатии водонасыщенных образцов высотой и диаметром 50 мм, отформованных на гидравлическом прессе под нагрузкой 20 МПа или методом стандартного уплотнения по ГОСТ 3344-83 при оптимальной влажности, твердевших в стандартных условиях до расчетного срока твердения (см. Прил. 11).

Приложение 3

РАСЧЕТ ПОКАЗАТЕЛЕЙ КАЧЕСТВА ДИСПЕРСНЫХ МЕТАЛЛУРГИЧЕСКИХ ШЛАКОВ

1. Степень насыщения (Н) дисперсных металлургических шлаков активными минералами рассчитывают по данным химического состава по формулам:

для электросталеплавильных и феррохромовых шлаков

\text{Н } = \frac{CaO_{\text{общ}} - (0,55Al_{2}O_{3} + 0,93MgO + 0,7MnO + 0,35Fe_{2}O_{3})}{1,87SiO_{2}} ;

для отвальных доменных шлаков

\text{Н } = \frac{CaO_{\text{общ}} - (0,55Al_{2}O_{3} + 0,93MgO + 0,7MnO + 0,35Fe_{2}O_{3})}{1,87[SiO_{2\text{общ}} - (0,59Al_{2}O_{3} + 0,67MgO)]} .

2. Гидравлическая активность дисперсных металлургических шлаков определяется по формуле

R = RmaxH₂,73,

где Rmax — марочная прочность цемента по ГОСТ 10178-85.

Приложение 4

РАСЧЕТ ПОКАЗАТЕЛЕЙ КАЧЕСТВА ПЫЛИ УНОСА ЦЕМЕНТНЫХ ЗАВОДОВ

1. С целью установить показатели качества цементной пыли по ГОСТ 5382-73 производят химический анализ, а затем по ГОСТ 11022-75 определяют потери при прокаливании.

2. Химический показатель активности пыли уноса (M) определяют по формуле

M = \frac{CaO_{\text{общ}} - 1,22\text{п}.\text{п}.\text{п} - 0,7(SO_{3} - 0,85R_{2}O)}{2,8SiO_{2} + 1,65Al_{2}O_{3} + 0,7Fe_{2}O_{3}} ,

где R2O — содержание водорастворимых щелочных соединений, % массы;

SiO2, Al2O3, Fe2O3, CaOобщ — содержание соответствующих окислов, % массы;

SO3 — содержание чистого ангидрита, % массы.

3. Гидравлический показатель активности (R) определяют по формуле

R = RсрM,

где Rcp — средняя (по стране) марочная прочность цемента, МПа; Rcp = 40 МПа.

4. Коэффициент агрессивности \alpha определяют по формуле

\alpha = \frac{R_{2}O}{CaO_{\text{своб}}} ,

где CaOсвоб — содержание свободного оксида кальция, % массы.

Приложение 5

ОПРЕДЕЛЕНИЕ МОРОЗОСТОЙКОСТИ ОБРАБОТАННЫХ МАТЕРИАЛОВ (ИЗВЛЕЧЕНИЕ ИЗ ГОСТ 10060-87)

Перед испытанием на морозостойкость образцы из обработанных материалов, предназначенных для районов со среднемесячной температурой наиболее холодного месяца минус 10 °C и ниже, перед загрузкой в морозильную камеру насыщают водой в течение 48 ч (полное водонасыщение), для районов со среднемесячной температурой выше минус 10 °C — подвергают капиллярному водонасыщению (см. Прил. 5).

Для образцов-цилиндров диаметром и высотой 50 и 100 мм или образцов-кубов со стороной 50 и 100 мм цикл замораживания-оттаивания составляет 4,5 ч (не менее 2,5 ч замораживания и 2,0 +/- 0,5 ч оттаивания); для образцов со стороной 150 мм продолжительность одного цикла замораживания-оттаивания увеличивается до 6,5 ч (не менее 3,5 ч замораживания и 3,0 +/- 0,5 ч оттаивания); для образцов со стороной 200 мм — до 10,5 ч (не менее 5,5 ч замораживания и 5,0 +/- 0,5 ч оттаивания).

Температура в морозильной камере должна быть минус 15 — 20 °C.

Образцы устанавливают в специальных контейнерах на сетчатые стеллажи на расстоянии друг от друга, а также от стенок контейнеров и полок не менее 50 мм.

После прохождения требуемого количества циклов замораживания-оттаивания образцы вынимают из камеры и погружают в пресную воду с температурой 18 +/- 2 °C, если до испытания на морозостойкость они подвергались полному водонасыщению, или во влажный песок (опилки), если они подвергались капиллярному водонасыщению. Слой воды со всех сторон образца должен быть не менее 20 мм.

После проведения испытания на оттаявших образцах определяют предел прочности при сжатии R_{\text{мрз}}^{\text{сж}} . Морозостойкость образцов оценивают коэффициентом морозостойкости:

K_{\text{мрз}} = \frac{R_{\text{мрз}}^{\text{сж}}}{R_{28(90,180\text{с})}} .

Обработку результатов испытания производят по Прил. 19.

Приложение 6

ОПРЕДЕЛЕНИЕ СРЕДНЕЙ ПЛОТНОСТИ, ПОЛНОГО И КАПИЛЛЯРНОГО ВОДОНАСЫЩЕНИЯ ОБРАЗЦОВ (КЕРНОВ)

Среднюю плотность \rho (г/см3) образцов-кернов определяют по формуле

\rho = \frac{m}{v} ,

где m — масса образца, определяемая взвешиванием, г;

v — объем образца, см3.

Объем образца правильной формы можно определить расчетом в зависимости от его размеров, неправильной формы — методом гидростатического взвешивания. В последнем случае образец предварительно выдерживают в воде в течение 2 ч, затем удаляют влагу с его поверхности влажной тканью. После этого определяют объем воды, вытесненной погруженным в воду образцом:

v = \frac{P_{1} - P_{2}}{\gamma_{\text{в}}} ,

где P₁, P₂ - вес, определяемый взвешиванием водонасыщенного (в течение 2 ч) образца соответственно на воздухе и в воде, Н (гс);

\gamma_{\text{в}} — удельный вес воды, Н/см3 (гс/см3);

\gamma_{\text{в}} = 0,01\text{Н}/\text{см}^{3}(1\text{гс}/\text{см}^{3}) .

Для определения полного насыщения образца (керна) по истечении срока хранения (28, 90, 180 сут) его взвешивают, затем погружают в воду на 1/3 высоты; через 6 ч образец из обработанных нерудных материалов погружают в воду полностью и выдерживают еще 18 ч; образец из обработанных грунтов выдерживают 42 ч. После водонасыщения образцы вытирают мягкой влажной тканью.

Среднюю плотность вычисляют по методике Прил. 19.

Полное или капиллярное водонасыщение W (%) образца определяют по формуле

W = \frac{q_{1} - q_{2}}{q_{2}} 100,

где q1, q2 — вес образца, определяемый взвешиванием соответственно после водонасыщения и до водонасыщения, Н (гс).

Образцы из материала, приготавливаемого для районов со среднемесячной температурой наиболее холодного месяца выше минус 10 °C, перед испытанием на прочность подвергают капиллярному водонасыщению по следующей методике.

В металлический или стеклянный сосуд с уровнемером наливают слой воды до определенного уровня (см. рисунок). На металлическую подставку укладывают металлическую сетку (или емкость с сетчатым дном), которую закрывают фильтровальной бумагой. На фильтровальную бумагу насыпают слой мелкого однородного песка толщиной 15 см и через сутки после капиллярного насыщения на него ставят образцы, которые насыщаются в течение 3 сут.

Приспособление для капиллярного водонасыщения образцов: 1 — сосуд; 2 — образцы; 3 — капиллярно увлажненный песок; 4 — водонасыщенный песок; 5 — фильтровальная бумага; 6 — металлическая сетка; 7 — подставка

Для предотвращения высыхания сосуд с образцами помещают в ванну с гидравлическим затвором.

Методика обработки результатов водонасыщения изложена в Прил. 19.

Приложение 7

ОПРЕДЕЛЕНИЕ ПРЕДВАРИТЕЛЬНОЙ ПРОЧНОСТИ ОБРАБОТАННЫХ МАТЕРИАЛОВ

Предварительную прочность обработанных материалов определяют двумя способами: испытанием образцов в более раннем по сравнению с нормативными сроками возрасте в нормальных условиях хранения и ускоренный способ после тепловлажностной обработки свежеизготовленных образцов (экспресс-метод).

По первому способу отформованные образцы на вяжущем первой, второй или третьей группы хранят в нормальных условиях и после водонасыщения в течение 24 ч испытывают в возрасте 7, 28, 90 сут соответственно. Прочность образцов должна составлять не менее 0,5 прочности в нормативном возрасте (28, 90, 180 сут).

По второму способу отформованные образцы на вяжущем первой и второй групп укладывают в герметически закрытый сосуд, помещают в термостат или пропарочную камеру и выдерживают в течение 5 ч при температуре 110 °C. Затем образцы охлаждают при комнатной температуре в течение 1 ч и испытывают. Прочность образцов должна составлять не менее 0,5 нормативного значения в соответствующем возрасте.

Приложение 8

ПЕРЕЧЕНЬ СТАНДАРТНЫХ МЕТОДОВ ИСПЫТАНИЙ КАМЕННЫХ МАТЕРИАЛОВ, ГРУНТОВ И ВЯЖУЩИХ

Отбор проб щебня (гравия) осуществляют по ГОСТ 8269-87; песка — по ГОСТ 8735-88; шлака — по ГОСТ 3344-83; легких заполнителей — по ГОСТ 9758-83; цемента — по ГОСТ 10178-85; грунта — по ГОСТ 12071-84.

Зерновой состав щебня (гравия), песчано-гравийной и щебеночно-песчаной смеси устанавливают по ГОСТ 8269-87; песка — по ГОСТ 8735-88, грунта — по ГОСТ 12536-79.

Водопоглощение исходной горной породы и щебня (гравия) рассчитывают по ГОСТ 8269-87.

Дробимость щебня (гравия) при сжатии (раздавливании) в цилиндре определяют по ГОСТ 8269-87.

Прочность крупного легкого заполнителя устанавливают сдавливанием в цилиндре по ГОСТ 9758-83.

Истираемость щебня (гравия) определяют по ГОСТ 8269-87.

Насыпную плотность щебня (гравия), песка, легких заполнителей определяют соответственно по ГОСТ 8269-87, ГОСТ 8735-88, ГОСТ 9758-83.

Морозостойкость щебня (гравия) и легких заполнителей определяют соответственно согласно ГОСТ 8269-87 и ГОСТ 9758-83.

Устойчивость структуры шлакового щебня рассчитывают по ГОСТ 3344-83.

Сроки схватывания, нормальную густоту цемента и других неорганических вяжущих устанавливают по ГОСТ 310.1-76, ГОСТ 310.3-76, марку цемента определяют по ГОСТ 310.4-81, а других неорганических вяжущих — по ГОСТ 3344-83.

Марку (активность) вяжущих допускается устанавливать ускоренным способом по методике, приведенной в Прил. 9.

Удельную поверхность цемента и других неорганических вяжущих определяют по ГОСТ 8735-88 со следующим дополнением: в гильзу вставляют специальный вкладыш длиной 120 мм, уменьшающий толщину слоя материала до 30 мм.

Границы и число пластичности глинистых грунтов определяют по ГОСТ 5180-84.

Содержание легкорастворимых солей в засоленных грунтах определяют по ГОСТ 25100-82.

Приложение 9

УСКОРЕННЫЙ МЕТОД ОПРЕДЕЛЕНИЯ АКТИВНОСТИ ЦЕМЕНТА И ДРУГИХ НЕОРГАНИЧЕСКИХ ВЯЖУЩИХ ПО СПОСОБУ ЦНИПС-2 <*>

---

<*> Лабораторный контроль в строительстве/Под ред. Л.Н. Попова. — М.: Стройиздат, 1967.

Метод заключается в следующем.

Отвешивают 200 г цемента или другого неорганического вяжущего и приготавливают тесто нормальной густоты; раскладывают его в две формы, имеющие по шесть ячеек-кубов с размером ребра 2 см; штыкуют тесто в каждой ячейке не менее 10 раз проволочным стержнем диаметром 3 — 4 мм от краев к центру; затем укладывают формы на встряхивающий столик, производят 25 встряхиваний и герметично закрывают каждую форму крышкой.

Заполненные формы помещают во влажную среду при температуре 20 +/- 2 °C. Через 20 ч одну из форм помещают на полку в баке с водой комнатной температуры, расположенную выше уровня воды; воду в баке доводят до кипения и образцы пропаривают в течение 4 ч; извлекают форму из бака и охлаждают при комнатной температуре в течение 1 ч. После охлаждения форму разбирают, вынимают образцы, измеряют, взвешивают и испытывают на сжатие.

Одновременно из другой формы извлекают образцы, хранившиеся до испытания во влажных условиях, измеряют, взвешивают и также испытывают на сжатие.

Испытание на сжатие должно проводиться на прессе, допускающем увеличение напряжения в испытуемом образце не более чем на 0,2 — 0,3 МПа в 1 с. Образец необходимо установить на одну из его боковых граней так, чтобы направление разрушающего усилия было параллельно слою укладки. Образец должен быть центрирован относительно приложенного сжимающего усилия.

Для каждой серии образцов-кубов вычисляют средний предел прочности при сжатии из четырех наибольших в данной серии результатов. Из средних значений выводят отношение \eta = R_{\text{сут}.\text{пр}}/R_{\text{сут}.\text{н}} (где Rсут. пр и Rсут. н — прочность пропаренных и непропаренных образцов в суточном возрасте).

По графику (см. рисунок) устанавливают переходный коэффициент от ускоренного испытания к нормальному: K = Rцем/Rпр по ГОСТ 310.1-76, ГОСТ 310.3-76, ГОСТ 310.4-81.

График для определения масштабного коэффициента

Прочность (марку) цемента (вяжущего) по результатам ускоренного испытания определяют по формуле

R_{\text{ц}(\text{вяж })}^{\text{гост}} = KR_{\text{сут}.\text{пр}}.

Приложение 10

РАСЧЕТ ОПТИМАЛЬНОГО СОСТАВА КАМЕННЫХ МАТЕРИАЛОВ С НЕПРЕРЫВНОЙ ГРАНУЛОМЕТРИЕЙ, ОБРАБОТАННЫХ ВЯЖУЩИМ, ПО КРИВЫМ ПЛОТНЫХ СМЕСЕЙ

Для строительства оснований дорожных одежд могут быть использованы три вида смесей непрерывного зернового состава: из щебня (гравия) и песка, песчано-гравийной смеси (ПГС), песка.

Расчет оптимального зернового состава осуществляют в такой последовательности.

Отбирают усредненную пробу исходного каменного материала — щебня (гравия), ПГС или песка (ГОСТ 8269-87 и ГОСТ 8735-88), высушивают до постоянной массы и просеивают через стандартные сита; затем определяют частный остаток (%) каждого материала (см. таблицу).

Материал	Частный остаток, % массы, на сите с размером ячеек, мм
	20	15	10	5	2,5	1,25	0,63	0,315	0,14	0,071	< 0,071
	Исходные данные
Щебень (гравий)	0	29,0	30,0	41,0	-	-	-	-	-	-	-
Песок природный	-	-	-	-	12,0	10,7	31,1	34,6	7,3	1,2	3,3
Гранулированный шлак	-	-	-	-	15,4	21,4	34,2	18,8	6,9	1,9	1,4
Цемент	-	-	-	-	-	-	-	-	-	15,0	85,0
	Расчетные данные
Щебень (51%)	0	14,8	15,3	20,9	-	-	-	-	-	-	-
Песок (34%)	-	-	-	-	4,1	3,6	10,6	11,8	2,5	0,4	1,1
Гранулированный шлак (10%)	-	-	-	-	1,5	2,1	3,4	1,9	0,7	0,2	0,1
Цемент (5%)	-	-	-	-	-	-	-	-	-	0,8	4,2
Рассчитанная смесь:
частный остаток	0	14,8	15,3	20,9	5,6	5,7	14,0	13,7	3,2	1,4	5,4
полный остаток	0	14,8	30,1	51,0	56,6	62,3	76,3	90,0	93,2	94,6	100,0
полный проход	100	85,2	69,9	49,0	43,4	37,7	23,7	10,0	6,8	5,4	0

Из стандартных кривых плотных смесей выбирают лучшую с Kсб = 0,7, по которой определяют соотношение между щебнем (гравием) и песком (материал мельче 5 мм). Для кривой с Kсб = 0,7 при максимальной крупности щебня (гравия) 20 мм это соотношение составит 51 и 49% массы смеси. Содержание вяжущего (гранулированного шлака и цемента) в смеси зависит от требуемой марки обработанного материала. Для примера возьмем 10% гранулированного шлака и 5% цемента. Следовательно, количество песка П (%) составит:

П = 100 — (Щ + Гр. шл. + Ц) = 100 — (51 + 10 + 5) = 34%.

Пересчитываем приведенные в таблице частный остаток исходных материалов на запроектированное содержание щебня (гравия) в смеси в количестве 51%, песка — 34%, гранулированного шлака — 10%, цемента — 5%:

C_{i} = \frac{a_{i}N}{100} ,

где Ci — требуемый частный остаток соответствующего материала в смеси на i-м сите, %;

ai — частный остаток соответствующего материала в исходном на i-м сите, %;

N — требуемое содержание соответствующего материала в смеси, %.

Полученное расчетом значение частного остатка исходного материала заносят в таблицу.

Определяют полные остаток и проход рассчитанной смеси (% массы) и заносят в таблицу данного приложения. Сравнивают полученный зерновой состав смеси со стандартной кривой.

Если кривая, построенная по расчету, выходит за пределы области, ограниченной стандартными кривыми, изменяют соотношение между щебнем (гравием) и песком и повторяют расчет до тех пор, пока расчетная кривая не будет удовлетворять требованиям ГОСТ 23558.

Приложение 11

ОПРЕДЕЛЕНИЕ ОПТИМАЛЬНОЙ ВЛАЖНОСТИ СМЕСИ КОМБИНИРОВАННЫМ СПОСОБОМ

Каменный материал с подобранным зерновым составом высушивают до постоянной массы и квартованием отбирают среднюю пробу: для крупнозернистой смеси — массой 15 кг, для среднезернистой — 10 кг; для мелкозернистой — 5 кг.

Пробу каменного материала просеивают через сито с диаметром отверстий 5 мм.

Для определения водоудерживающей способности каменный материал крупнее 5 мм взвешивают и, пересыпав в мешок из редкой ткани, опускают в сосуд с водой. Через установленное время (пористые — через 10 мин, плотные — через 30 мин) мешок с материалом вынимают из воды и подвешивают над сосудом. После полного стекания избыточной воды материал взвешивают, а затем определяют его водоудерживающую способность W (%):

W = \frac{P_{\text{нас}} - P_{\text{сух}}}{P_{\text{сух}}} ,

где Pсух, Pнас — масса крупной части каменного материала соответственно в сухом состоянии и после насыщения водой, кг.

Оптимальную влажность смеси фракции мельче 5 мм и цемента определяют по методике стандартного уплотнения.

При этом содержание вяжущего c (% массы мелочи) вычисляют по формуле

c = \frac{n}{p} 100,

где n — среднее содержание вяжущего во всей смеси, %;

p — содержание мелких фракций в подобранном материале, %.

Оптимальную влажность смеси Wо (% массы) подсчитывают по формуле

W_{o} = \frac{w_{1}P_{1} + w_{2}(P_{2} + P_{3})}{P_{1} + P_{2} + P_{3}} 100,

где w1 — водоудерживающая способность каменного материала фракции крупнее 5 мм, % массы;

w2 — оптимальная влажность при стандартном уплотнении каменного материала фракции мельче 5 мм в смеси с цементом или шлаковым вяжущим, % массы;

P₁, P₂ - масса отсеянного из смеси каменного материала соответственно крупнее и мельче 5 мм, кг;

P3 — масса цемента, расходуемого на приготовление смеси, кг.

Приложение 12

ОПРЕДЕЛЕНИЕ ОПТИМАЛЬНОЙ ВЛАЖНОСТИ МЕТОДОМ СТАНДАРТНОГО УПЛОТНЕНИЯ (ИЗВЛЕЧЕНИЕ ИЗ ГОСТ 22733-77 С ДОПОЛНЕНИЯМИ ДЛЯ ЗЕРНИСТЫХ МАТЕРИАЛОВ ПО ЗЕРНОВОМУ СОСТАВУ И РЕЖИМУ УПЛОТНЕНИЯ)

Оптимальную влажность и максимальную плотность материала определяют экспериментальным путем и строят график зависимости между плотностью скелета \rho_{\text{ск}} и влажностью при уплотнении Wо одинаковых по размеру образцов, изготовленных при стандартном режиме уплотнения. Наибольшая плотность наблюдается при уплотнении материала оптимальной влажности.

За стандартное уплотнение принимают метод трамбования 120 ударами гири образцов базового размера (диаметром и высотой 100 мм) в большом приборе Союздорнии объемом 1 л. Допускается использование малого прибора Союздорнии объемом 0,1 л. На малом приборе уплотняют материалы, содержащие частицы мельче 5 мм, на большом — материалы с частицами, крупнее 5 мм, но с максимальным размером — 20 мм.

Для определения \rho_{\text{ск}} и Wо приготавливают 0,5 — 1 кг сухой смеси из материалов с максимальной крупностью 5 мм и 2 — 3 кг — из материалов с максимальной крупностью 20 мм. Содержание компонентов смеси должно соответствовать конечному составу, рассчитанному по Прил. 10. Смесь увлажняют водой (4% массы смеси) и тщательно перемешивают.

Отбирают навеску массой 250 — 300 г при уплотнении песчаных и грунтовых составов и массой 1,8 — 2 кг — щебенистых. Перед уплотнением берут контрольную пробу на влажность, после чего материал насыпают в форму 5 x 5 см в один прием и штыкуют 25 раз металлическим стержнем диаметром 12 см, а в форму 10 x 10 см — в три приема, штыкуя каждый слой 25 раз, и уплотняют с помощью гири, падающей с высоты 30 см. Количество ударов гири для образцов базового размера в большом приборе Союздорнии должно составлять 120. При уплотнении в малом приборе количество ударов подбирают опытным путем, обеспечивая получение плотности, равной плотности образцов, изготовленных в большом приборе. Ориентировочное количество ударов при уплотнении в малом приборе глин, суглинков, супесей и отсевов дробления малопрочных горных пород составляет 20, природных песков — 40.

Образец извлекают из формы, взвешивают и определяют плотность скелета образца. Опыт повторяют несколько раз, увеличивая влажность материала на 2% до тех пор, пока плотность уплотненного материала не станет уменьшаться.

Плотность скелета материала \rho_{\text{ск}} (г/см3) вычисляют по формуле

\rho_{\text{ск}} = \frac{\rho_{\text{о}}}{1 + 0,01W_{\text{о}}} ,

где \rho_{\text{в}} — плотность влажного материала, г/см3; \rho_{\text{в}} = \frac{q}{V} ;

q — масса образца материала при данной влажности, г;

Wо — влажность пробы, % массы сухого материала;

V — объем образца, см3.

По результатам опытов строят график.

Наивысшая точка получающейся кривой определяет оптимальную влажность (абсцисса) и максимальную плотность (ордината) уплотняемого материала.

Допускается определять оптимальную влажность по максимальной плотности методом прессования в формах-цилиндрах диаметром и высотой 50 и 100 мм, в формах-кубах с ребром 70 и 100 мм или в балочках размером 40 x 40 x 160 и 100 x 100 x 400 мм в зависимости от крупности зерен. Режим прессования (нагрузка на единицу площади и время выдерживания под ней) должен обеспечивать получение плотности (при оптимальной влажности), равную максимальной плотности образцов базового размера, приготовленных методом трамбования в большом приборе стандартного уплотнения Союздорнии. Ориентировочная нагрузка на единицу сечения образцов (1 см2) из смеси с максимальной крупностью зерен 20 мм и песчаных смесей равна 20 МПа, из грунтовых смесей — 15 МПа. Время выдерживания под нагрузкой — 3 мин.

Приложение 13

ПРИГОТОВЛЕНИЕ ОБРАЗЦОВ ДЛЯ ОПРЕДЕЛЕНИЯ НЕОБХОДИМОГО КОЛИЧЕСТВА ВЯЖУЩЕГО И ФИЗИКО-МЕХАНИЧЕСКИХ СВОЙСТВ ОБРАЗЦОВ

Чтобы оценить физико-механические свойства, необходимо приготовить 9 — 12 образцов каждого пробного состава для испытания на прочность при сжатии, расколе или изгибе и на морозостойкость в возрасте 28, 90, 180 сут (по три образца на каждый вид испытаний).

При применении однокомпонентного вяжущего готовят три-четыре вида смеси, различающихся содержанием вяжущего на 1 — 2%. В случае применения двухкомпонентного вяжущего количество смесей увеличивают до шести, чтобы получить образцы с тремя вяжущими и не менее чем с двумя добавками активаторов на каждый вид смеси.

При определении процентного содержания вяжущего за 100% принимают массу смеси каменных материалов и вяжущих.

Для приготовления образцов сначала определяют необходимое количество смеси:

P_{\text{см}} = \rho_{\text{в}}Vn = \rho_{\text{ск}}(1 + 0,01W_{o})Vn,

где Pсм — масса смеси, г (кг);

\rho_{\text{в}} , \rho_{\text{ск}} — плотность соответственно влажной смеси и скелета смеси, определенная в Прил. 12, г/см3 (кг/м3);

V — объем образца, см3 (м3);

n — количество образцов, необходимое для определения физико-механических свойств смеси;

Wо — оптимальная влажность смеси, % массы.

Содержание воды определяют по оптимальной влажности.

В соответствии с расчетами отвешивают подобранный по зерновому составу каменный материал и вяжущее.

Смесь готовят в лабораторной мешалке. Предварительно высушенные минеральные материалы подают в мешалку и перемешивают 3 — 5 мин до получения однородной смеси.

Изготовление образцов осуществляют по режимам, приведенным в Прил. 13.

Цилиндрические образцы из форм следует освобождать на выпрессовщике или на прессе.

Испытание образцов осуществляют в нормируемом возрасте (28, 90 или 180 сут) нормального твердения (при температуре 20 +/- 2 °C и относительной влажности воздуха не менее 90%).

По результатам испытаний выбирают составы смесей, обеспечивающие проектную марку обработанных материалов по прочности и морозостойкости.

Приложение 14

ОПРЕДЕЛЕНИЕ ПРЕДЕЛА ПРОЧНОСТИ ПРИ СЖАТИИ (ИЗВЛЕЧЕНИЕ ИЗ ГОСТ 10180-78)

Испытываемые в нормируемом возрасте образцы должны быть правильной геометрической формы, не иметь видимых трещин и сколов ребер глубиной более 20 мм, а также следов расслоения. Наплывы на ребрах, опорных гранях образцов следует удалять напильником или шлифовальным кругом. Каждый образец до испытания измеряют, взвешивают и водонасыщают согласно Прил. 6.

Для испытания образец устанавливают одной боковой гранью на нижнюю опорную плиту пресса по центру относительно его оси, пользуясь рисками на плите.

Между опорными плитами пресса и гранями образца допускается помещать стальные прокладки толщиной не менее 10 мм. Размер прокладок в плане должен быть не менее размера опорных граней образца. Нагрузка на образец при испытании должна возрастать непрерывно и равномерно со скоростью 0,6 +/- 0,2 МПа в 1 с до его разрушения.

Достигнутое в процессе испытания максимальное нагружение принимают за разрушающую нагрузку на образец.

Прочность образцов R (МПа) вычисляют по формуле

R = \alpha \frac{P}{F} 10^{- 6},

где \alpha — масштабный коэффициент прочности по отношению к образцам базового размера;

P — разрушающая нагрузка, Н;

F — средняя площадь рабочего сечения образца, м2.

Значения коэффициента \alpha для образцов-кубов приведены в табл. 1.

Таблица 1

Длина ребра образца-куба, см

Значение коэффициента \alpha

по ГОСТ 10180-78	по ГОСТ 23558
	5	-
0,85	7	0,85
-	10	0,91
1,00	15	1,00
-	20	1,05
-		Примечание. Значение коэффициента \alpha может уточняться на конкретных материалах.

Для образцов-цилиндров диаметром и высотой 7 x 14 и 10 x 20 см значение \alpha по ГОСТ 10180-78 составляет 1,16.

При испытании образцов-цилиндров, имеющих отношение высоты к диаметру менее 2 (керны, выбуренные из конструкций), результат испытания следует умножить на переходный коэффициент \eta к прочности образца-куба базового размера (табл. 2).

Таблица 2

h/d	1,8	1,6	1,4	1,2	1,0
\eta	1,18	1,14	1,12	1,09	1,07

Среднюю прочность материала при сжатии (в пересчете на прочность базовых кубических и цилиндрических образцов) определяют по Прил. 19.

Приложение 15

ОПРЕДЕЛЕНИЕ ПРЕДЕЛА ПРОЧНОСТИ НА РАСТЯЖЕНИЕ ПРИ ИЗГИБЕ (ИЗВЛЕЧЕНИЕ ИЗ ГОСТ 10180-78)

Предел прочности при изгибе определяют на образцах-балочках. За эталон принимают образец-балочку размером 15 x 15 x 60 см.

Прессы для испытания образцов-балочек на изгиб должны иметь специальные столы или траверсы, несущие на себе цилиндрические опоры для балочек, при этом одна из опор должна быть подвижной. Радиус закругления опорных поверхностей — 10 — 15 см.

Перед испытанием образцы насыщают водой (см. Прил. 6). Испытуемый образец помещают на две опоры, расстояние между которыми для балочек равно 3a (где a — площадь сечения балочки). Образец на опоры укладывают той гранью, которая при уплотнении была вертикальной. Место контакта балочек с опорами должно быть без зазоров. Образец нагружают по середине пролета по всей ширине через прокладку, устанавливаемую на образец (ГОСТ 10180-78).

После установки образца верхнюю плиту пресса опускают так, чтобы зазор между образцом и прокладкой под верхней плитой пресса составлял 4 — 6 см, после чего образец нагружают до разрушения.

Предел прочности на растяжение при изгибе Rр.н (МПа) вычисляют по формуле

R_{\text{р}.\text{н}} = \delta \frac{Pl}{ab^{2}} 10^{- 6},

где \delta — масштабный коэффициент к прочности образцов базового размера, устанавливаемый опытным путем по ГОСТ 10180-78;

P — разрушающая нагрузка, Н;

l — расстояние между опорами, м;

a, b — соответственно ширина и высота балочки, м.

Среднюю прочность материала на растяжение при изгибе определяют по Прил. 19.

Приложение 16

ОПРЕДЕЛЕНИЕ ПРЕДЕЛА ПРОЧНОСТИ НА РАСТЯЖЕНИЕ ПРИ РАСКАЛЫВАНИИ (ИЗВЛЕЧЕНИЕ ИЗ ГОСТ 10180-78)

Предел прочности на растяжение при раскалывании определяют на образцах-цилиндрах или на образцах-кубах после твердения их в течение нормируемого срока во влажных условиях.

Образцы испытывают на гидравлическом прессе. Размеры плит пресса должны быть не менее размера образца.

Образец устанавливают так, чтобы плиты пресса прилегали к двум взаимно противоположным образующим образца-цилиндра или противоположным граням образца-куба. Направление сжимающей силы должно совпадать с диаметральной плоскостью цилиндрического образца, а ось кубического образца должна проходить через центр шарнира плиты пресса.

Для равномерного распределения нагрузки между плитами пресса и испытуемым образцом помещают прокладки из обычной трехслойной фанеры или пластика. Длина прокладок должна быть не менее длины образца, а ширина составлять 0,2 диаметра образца.

Образец устанавливают на шаблоне на нижнюю плиту пресса. Зазор между верхними плитами шаблона и пресса должен составить 4 — 6 мм.

Устанавливают рычаг переключения скоростей пресса на скорость подъема нижней плиты пресса 3 мм/мин и включают основной электродвигатель испытательной машины.

Предел прочности на растяжение при раскалывании Rр (МПа) вычисляют по формуле

R_{\text{р}} = \nu \frac{2P}{\pi F} 10^{- 6},

где \nu — масштабный коэффициент прочности к образцам базового размера; устанавливают опытным путем по ГОСТ 10180-78;

\frac{2}{\pi} — коэффициент, характеризующий распределение нагрузки по контакту с образцом;

P — разрушающая нагрузка, Н;

F — средняя площадь рабочего сечения образца, м2.

Испытания проводят на трех параллельных образцах. Среднюю прочность материала на растяжение при раскалывании вычисляют по Прил. 19.

Приложение 17

УЛЬТРАЗВУКОВОЙ ИМПУЛЬСНЫЙ МЕТОД ИСПЫТАНИЯ ПРОЧНОСТИ БЕТОНА (ИЗВЛЕЧЕНИЕ ИЗ ГОСТ 17624-78)

Сущность метода ультразвуковых испытаний заключается в том, что через бетон пропускают продольную ультразвуковую волну, по скорости прохождения которой судят о прочности бетона.

Приготовленные образцы (кубы, цилиндры, балочки) перед испытанием ультразвуком необходимо внимательно осмотреть: замазать цементным раствором имеющиеся мелкие раковины и неплотности, выровнять шлифовальным камнем значительные неровности поверхности образца.

Излучатель и приемник прикладывают к испытуемому образцу соосно с противоположных сторон. Измерение при размещении преобразователей на одной плоскости производят методом переменного акустического расстояния (продольного профилирования) и строят годограф. Для достижения надежного акустического контакта между щупами и испытуемым образцом присоединяют щупы к поверхности бетона с помощью контактной смазки (слоя солидола, вазелина технического). Время распространения ультразвука через толщину образца измеряют в соответствии с инструкцией по эксплуатации используемого прибора (ГОСТ 17624-78).

Приложение 18

ОПРЕДЕЛЕНИЕ МОДУЛЯ УПРУГОСТИ (ИЗВЛЕЧЕНИЕ ИЗ ГОСТ 24452-80)

Модуль упругости определяют путем постепенного (ступенями) нагружения образцов-призм или образцов-цилиндров стандартных размеров осевой сжимающей или изгибающей нагрузкой, составляющей до 30% разрушающей, измеряя в процессе нагружения образцов величину их деформации. Модуль упругости следует определять на образцах-призмах квадратного сечения или цилиндрах круглого сечения с отношением высоты к ширине (диаметру), равным 4.

Для замера деформаций применяют приборы (АИД-1, ИДЦ-1 и др.), обеспечивающие измерение относительных деформаций с точностью не ниже 1·10-5, и датчики сопротивления с базой измерения деформации, в 2,5 раза превышающей максимальный размер зерен заполнителя, но не менее 50 мм и не более 2/3 длины образца.

Перед испытанием образцы не менее 2 ч должны находиться в помещении лаборатории, затем их осматривают, устраняют дефекты, в том числе отдельные выступы на боковой грани наждачным камнем и мелкой наждачной бумагой, после чего поверхность обезжиривают органическим растворителем (ацетоном и т.п.).

На хорошо подготовленную поверхность (боковую грань) образцов наносят тонкий слой клея БФ-2 или смеси, состоящей из 100 частей эпоксидной смолы и 6 — 8 частей полиэтиленполиамина и наклеивают датчики сопротивления по следующей схеме:

Датчики тщательно прижимают к поверхности образцов и в таком положении оставляют до затвердения клея. Датчики имеют базу 50 мм с двумя оголенными проводками с одного конца, которые припаивают к проводкам, соответствующим каналам датчиков прибора.

Два дополнительных (компенсационных) датчика наклеивают на образец, не подвергающийся нагружению. Эти датчики также соединяют проводками с соответствующими клеммами прибора. Идущие от коммутирующего устройства три проводка с клеммами присоединяют к автоматическому измерителю деформаций АИ-1. После этого включают прибор и прогревают его в течение 30 мин.

Приготовленные образцы с датчиками сопротивления помещают между плитами пресса на специальные шарнирные подставки на расстоянии 5 см от торцов балки.

На середину образца прикладывают нагрузку 0,1 предполагаемой прочности и тут же снимают (обжатие). После этого проверяют работу датчиков сопротивления и снимают показания, принимая их за условный нуль измерения. Затем подают нагрузку прессом на образец, составляющую 0,1; 0,2; 0,3; 0,4; 0,5 предполагаемой прочности, снимая показания датчиков при каждом нагружении. При нагрузке, равной 45 +/- 5% разрушающей (Rр), дальнейшее нагружение ведут непрерывно с постоянной скоростью до разрушения образца.

Модуль упругости вычисляют по определенным в процессе испытания нагрузкам и продольным относительным деформациям.

Модуль упругости Eу (МПа) вычисляют для каждого образца при нагрузке, составляющей 30% Rр, по формуле

E_{\text{у}} = \frac{\sigma}{\epsilon_{\text{ср}}} ,

где \sigma — приращение напряжения от условного нуля до уровня внешней нагрузки, составляющей 30% разрушающей, МПа; \sigma = P_{\text{р}}·10^{- 6}/F ;

Pр — соответствующее приращение внешней нагрузки, Н;

F — среднее значение площади поперечного сечения образца, определяемое по его линейным размерам (ГОСТ 10180-78), м2;

\epsilon_{\text{ср}} — среднее значение приращения упруго-мгновенной относительной продольной деформации образца, соответствующее уровню нагрузки P = 0,3Pр и замеренное в начале каждой ступени ее приложения.

Среднее значение приращения относительных деформаций вычисляют как среднеарифметическое показаний датчиков при соответствующем приращении напряжения.

Среднее значение модуля упругости вычисляют по Прил. 19.

Приложение 19

МЕТОДИКА ОБРАБОТКИ ЭКСПЕРИМЕНТАЛЬНЫХ ДАННЫХ (ИЗВЛЕЧЕНИЕ ИЗ ГОСТ 10180-78)

По результатам определения основных характеристик, например прочности отдельных образцов, устанавливают прочность материала в серии образцов, для чего предварительно отбрасывают аномальные результаты испытаний.

Для отбраковки аномальных результатов сравнивают значения прочности образцов в серии, показавших наибольшую Ri max и наименьшую Ri min прочности по сравнению со средней, и проверяют выполнение условий:

(1)

Если условия не выполняются, то в серии отбрасывают наименьший Ri min и наибольший Ri max результаты, а в качестве средней прочности Ri cp серии принимают результаты испытания оставшегося образца.

Если условия выполняются, то прочность материала в серии образцов определяют по формуле

\overline{R} = \frac{\sum_{i = 1}^{n} R_{i}}{n} , (2)

где \overline{R} — средняя прочность материала в серии образцов, МПа;

Ri — прочность отдельного образца, МПа;

n — число образцов в серии.

Пример. R1 = 6,2; R2 = 6,4; R3 = 7,0; Ri ср = 6,53 МПа.

Проверяем на аномальность наибольшее значение прочности и выполнение условий (1):

\frac{6,53 - 6,2}{6,53} \cdot 100 \leq 15. \frac{7,0 - 6,53}{6,53} \cdot 100 \leq 15;

Получаем 7,2 < 15; 5,1 < 15.

Следовательно, условия выполняются, и все результаты испытаний могут быть использованы для определения средней прочности.

Приложение 20

РАСЧЕТ ПРОИЗВОДСТВЕННОГО РАСХОДА КОМПОНЕНТОВ СМЕСИ

Количество щебня (гравия) R_{\text{щ}}^{\text{сух}} и песка P_{\text{п}}^{\text{сух}} в сухом состоянии, а также цемента P_{\text{ц}}^{\text{сух}} (или другого вяжущего) и воды Pв для получения 1 м3 плотной смеси рассчитывают по формулам:

P_{\text{щ}}^{\text{сух}} = \frac{n_{\text{щ}}\rho_{\text{в}}}{100 + W_{\text{о}}} ;

P_{\text{п}}^{\text{сух}} = \frac{n_{\text{п}}\rho_{\text{в}}}{100 + W_{\text{о}}} ;

P_{\text{ц}}^{\text{сух}} = \frac{n_{\text{ц}}\rho_{\text{в}}}{100 + W_{\text{о}}} ;

P_{\text{в}}^{\text{сух}} = \frac{n_{\text{в}}\rho_{\text{в}}}{100 + W_{\text{о}}} ,

где nщ, nп, nц, nв — содержание соответственно щебня, песка, цемента (или другого вяжущего) и воды (для сухих материалов) в проектной смеси, %;

\rho_{\text{в}} — плотность влажной смеси, кг/м3, полученная в лаборатории (см. Прил. 12);

Wо — оптимальная влажность смеси, %.

В связи с тем, что на производстве щебень и песок могут быть влажными, расчет расхода щебня, песка и воды следует вести по формулам:

P_{\text{щ}}^{\text{вл}} = P_{\text{щ}}^{\text{сух}} + \frac{P_{\text{щ}}^{\text{сух}}W_{\text{щ}}}{100} ;

P_{\text{п}}^{\text{вл}} = P_{\text{п}}^{\text{сух}} + \frac{P_{\text{п}}^{\text{сух}}W_{\text{п}}}{100} ;

P_{\text{в}}^{\text{в}} = P_{\text{в}}^{\text{сух}} - \frac{P_{\text{щ}}^{\text{сух}}W_{\text{щ}}}{100} - \frac{P_{\text{п}}^{\text{сух}}W_{\text{п}}}{100} ,

где P_{\text{щ}}^{\text{вл}} , P_{\text{п}}^{\text{вл}} — масса соответственно щебня и песка во влажном состоянии, кг;

Wщ, Wп — влажность соответственно щебня и песка, %;

P_{\text{в}}^{\text{в}} — масса воды для влажных материалов, кг.

Влажность щебня и песка рассчитывают в соответствии с ГОСТ 8269-87 и ГОСТ 8735-88.

Чтобы определить расход щебня и песка для получения 1 м3 смеси, массу сухого материала делят на его насыпную плотность, вычисленную по методикам вышеупомянутых ГОСТов.

Расход каждого материала, составляющего смесь, в единицу времени (т/ч, кг/с) для смесителей непрерывного действия определяют как произведение массы каждого материала для получения 1 м3 смеси и производительности данного смесителя.

Приложение 21

ОПРЕДЕЛЕНИЕ РАСЧЕТНЫХ ХАРАКТЕРИСТИК ОБРАБОТАННЫХ МАТЕРИАЛОВ

Расчетное значение прочности на растяжение при изгибе (R_{\text{и}}^{p}) определяют по формуле

R_{\text{и}}^{p} = R_{\text{и}}K_{\text{р}}K_{\text{кп}}K_{\text{т}},

где Rи — прочность на растяжение при изгибе при однократном нагружении в лаборатории образца-балочки, МПа;

Kр — коэффициент, учитывающий снижение прочности обработанного материала от воздействий воды и мороза, равный коэффициенту морозостойкости;

Kкп — коэффициент, учитывающий кратковременность и повторность нагружений в натурных условиях, Kкп = N-m = 0,66;

N — интенсивность движения, авт./сут;

m — показатель усталостной зависимости при N = 100 авт./сут m = 0,06;

Kт — коэффициент, учитывающий снижение прочности обработанного материала в результате температуроусадочных воздействий; Kт = 0,9.

Расчетное значение модуля упругости обработанного материала Eр определяется по формуле

Eр = KкE,

где E — модуль упругости, определенный на образцах в лаборатории при однократном нагружении, МПа;

Kк — переходный коэффициент, учитывающий изменение модуля упругости обработанного материала в конструктивном слое дорожной одежды в процессе эксплуатации дороги.

Переходный коэффициент Kк назначают для обработанных нерудных материалов и оптимальных крупнообломочных грунтов марки по пластичности Пл1 (ГОСТ 25607-83) равным 0,1; для обработанных грунтов — 0,06.

Приложение 22

ПРИМЕР РАСЧЕТА РАБОЧЕГО РАСТВОРА СОЛЕЙ

Необходимо определить состав и потребное количество рабочего раствора для приготовления 1 м3 смеси из обработанного материала.

На приготовление 1 м3 смеси требуется 162 л воды. Расчетная температура воздуха — минус 14 °C. Количество солей — 9% NaCl + 6% CaCl2. Заполнитель, необходимый для приготовления 1 м3 смеси, содержит 31 л воды.

Порядок при расчете рабочего раствора солей следующий.

Определяем количество безводных солей для приготовления рабочего раствора на затворение 1 м3 смеси: NaCl потребуется 162·0,09 = 14,6 кг; CaCl2 — 162·0,06 = 9,7 кг.

Рассчитываем потребное количество растворов этих солей.

Хлористый натрий применяется в виде растворов плотностью 1,15 г/см3, для получения которого на 1 л воды следует добавлять 0,250 кг безводной соли NaCl согласно Прил. 23.

Общее количество раствора NaCl на затворение 1 м3 смеси составляет:

14,6: ₀,250 = 58,4 кг или 58,4: 1,15 = 51 л.

Хлористый кальций применяется в виде раствора плотностью 1,29 г/см3, для получения которого на 1 л воды следует добавлять 0,427 кг безводной соли CaCl2 согласно Прил. 23.

Следовательно, общая масса данного раствора, содержащего 9,7 кг свободной соли CaCl2 составляет 9,7: 0,427 = 22,6 кг или 22,6: 1,29 = 17,8 л.

Определяем количество воды, вводимой с концентрированными растворами солей: с NaCl — 58,4 — 14,6 = 43,8 кг (л); с CaCl2 22,6 — 9,7 = 12,9 кг (л).

Таким образом, общее количество воды, вводимой с солевыми растворами для приготовления 1 м3 смеси, составляет 43,8 + 12,9 = 56,7 кг; для затворения 1 м3 смеси (с учетом содержания 31 л воды в заполнителе) — 162 — 31 = 131 л; для рабочего раствора солей на 1 м3 смеси — 131 — 56,7 = 73,4 л.

Таким образом, на затворение 1 м3 смеси необходимо: раствора NaCl (плотность 1,15) — 51 л, раствора CaCl2 (плотность 1,29) — 17,8 л, воды для разбавления — 74,3 л.

Раздельное введение составляющих в бетоносмеситель неудобно, поэтому их предварительно смешивают и рабочий раствор обеих солей вводят в бетоносмеситель.

На приготовление 1 м3 смеси необходимо 51 + 17,8 + 74,3 = 143,1 л раствора.

Объем раствора на один замес должен быть пропорционально изменен в зависимости от вместимости смесителя.

Приложение 23

ОСНОВНЫЕ ПОКАЗАТЕЛИ ВОДНЫХ РАСТВОРОВ СОЛЕЙ

Таблица 1

Содержание хлорида натрия (ХН) в растворах, их плотность и температура замерзания

Концентрация раствора, %	Плотность раствора при 20 °C, г/см3	Содержание безводного ХН, кг		Температура замерзания раствора, °C
		в 1 л раствора	в 1 кг раствора
1	1,005	0,010	0,01	-0,6
2	1,013	0,020	0,02	-1,2
3	1,020	0,031	0,03	-1,8
4	1,027	0,041	0,04	-2,5
5	1,034	0,052	0,05	-3,1
6	1,041	0,062	0,06	-3,7
7	1,049	0,073	0,07	-4,4
8	1,056	0,084	0,08	-5,2
9	1,064	0,096	0,09	-5,9
10	1,071	0,107	0,10	-6,7
11	1,079	0,119	0,11	-7,5
12	1,086	0,130	0,12	-8,4
13	1,094	0,142	0,13	-9,2
14	1,101	0,154	0,14	-10,1
15	1,109	0,166	0,15	-11,0
16	1,116	0,179	0,16	-12,0
17	1,124	0,191	0,17	-13,1
18	1,132	0,204	0,18	-14,2
19	1,140	0,217	0,19	-15,3
20	1,148	0,230	0,20	-16,5
21	1,156	0,243	0,21	-17,9
22	1,164	0,256	0,22	-19,4
23	1,172	0,270	0,23	-21,1

Таблица 2

Содержание хлорида кальция (ХК) в растворах, их плотность и температура замерзания

Концентрация раствора, %	Плотность раствора при 20 °C, г/см3	Содержание безводного ХК, кг		Температура замерзания раствора, °C
		в 1 л раствора	в 1 кг раствора
2	1,015	0,020	0,02	-1
4	1,032	0,041	0,04	-2
6	1,049	0,063	0,06	-3,1
8	1,066	0,085	0,08	-4,2
10	1,084	0,108	0,10	-5,7
12	1,102	0,132	0,12	-7,5
14	1,120	0,157	0,14	-9,5
16	1,139	0,182	0,16	-11,7
17	1,148	0,195	0,17	-13,0
18	1,158	0,209	0,18	-14,4
19	1,168	0,222	0,19	-15,9
20	1,178	0,236	0,20	-17,6
21	1,180	0,250	0,21	-19,4
22	1,198	0,264	0,22	-21,4
23	1,208	0,278	0,23	-23,7
24	1,218	0,293	0,24	-26,2
25	1,228	0,307	0,25	-29,0
26	1,239	0,322	0,26	-32,1
27	1,249	0,337	0,27	-36,1
28	1,260	0,353	0,28	-40,7
29	1,271	0,369	0,29	-45,2
30	1,282	0,385	0,30	-50,2
31	1,293	0,401	0,31	-55,0

Таблица 3

Содержание нитрата натрия (НН) в растворах, их плотность и температура замерзания

Концентрация раствора, %	Плотность раствора при 20 °C, г/см3	Содержание безводного НН, кг		Температура замерзания раствора, °C
		в 1 л раствора	в 1 кг раствора
2	1,011	0,020	0,02	-0,8
4	1,024	0,041	0,04	-1,8
6	1,038	0,062	0,06	-2,8
8	1,052	0,084	0,08	-3,9
10	1,065	0,106	0,10	-4,7
12	1,078	0,129	0,12	-5,8
14	1,092	0,153	0,14	-6,9
15	1,099	0,161	0,15	-7,5
16	1,107	0,177	0,16	-8,1
17	1,114	0,189	0,17	-8,7
18	1,122	0,202	0,18	-9,2
19	1,129	0,214	0,19	-10,0
20	1,137	0,227	0,20	-10,8
21	1,145	0,240	0,21	-11,7
22	1,153	0,254	0,22	-12,5
23	1,161	0,267	0,23	-13,9
24	1,168	0,280	0,24	-14,4
25	1,176	0,293	0,25	-15,7
26	1,183	0,308	0,26	-17,0
27	1,191	0,322	0,27	-18,3
28	1,198	0,336	0,28	-19,6

Таблица 4

Содержание нитрата кальция (НК) в растворах, их плотность и температура замерзания

Концентрация раствора, %	Плотность раствора при 20 °C, г/см3	Содержание безводного НК, кг		Температура замерзания раствора, °C
		в 1 л раствора	в 1 кг раствора
2	1,014	0,020	0,02	-0,6
4	1,029	0,041	0,04	-1,1
6	1,045	0,063	0,06	-1,7
8	1,055	0,089	0,08	-2,3
10	1,077	0,103	0,10	-3,0
12	1,103	0,147	0,12	-3,8
14	1,116	0,169	0,14	-4,6
16	1,129	0,191	0,16	-5,5
17	1,136	0,203	0,17	-6,0
18	1,143	0,213	0,18	-6,5
19	1,148	0,223	0,19	-7,0
20	1,154	0,233	0,20	-7,6
21	1,165	0,246	0,21	-8,2
22	1,175	0,258	0,22	-8,8
23	1,187	0,274	0,23	-9,5
24	1,199	0,288	0,24	-10,2
25	1,211	0,303	0,25	-10,8
26	1,220	0,317	0,26	-11,5
27	1,230	0,333	0,27	-12,2
28	1,239	0,347	0,28	-13,0
29	1,249	0,362	0,29	-13,7
30	1,259	0,378	0,30	-14,5
31	1,268	0,393	0,31	-15,3
32	1,279	0,409	0,32	-16,1
33	1,290	0,425	0,33	-16,8
34	1,296	0,440	0,34	-17,7
35	1,311	0,459	0,35	-18,5

Таблица 5

Содержание нитрит-нитрата кальция (ННК) в растворах, их плотность и температура замерзания

Концентрация раствора, %	Плотность раствора при 20 °C, г/см3	Содержание безводного ННК, кг		Температура замерзания раствора, °C
		в 1 л раствора	в 1 кг раствора
2	1,016	0,020	0,02	-0,8
4	1,034	0,041	0,04	-1,6
6	1,051	0,061	0,06	-2,4
8	1,068	0,083	0,08	-3,3
10	1,085	0,108	0,10	-4,3
12	1,103	0,132	0,12	-5,4
14	1,119	0,157	0,14	-6,5
16	1,128	0,180	0,16	-7,8
17	1,145	0,195	0,17	-8,5
18	0,149	0,207	0,18	-9,2
19	0,162	0,221	0,19	-9,9
20	1,171	0,235	0,20	-10,6
21	1,179	0,248	0,21	-11,5
22	1,188	0,261	0,22	-12,4
23	1,192	0,274	0,23	-13,2
24	1,205	0,289	0,24	-14,3
25	1,212	0,302	0,25	-15,4
26	1,222	0,318	0,26	-16,5
27	1,230	0,342	0,27	-17,7
28	1,238	0,346	0,28	-18,8
29	1,248	0,362	0,29	-20,1
30	1,255	0,364	0,30	-21,5
31	1,268	0,381	0,31	-22,8
32	1,277	0,394	0,32	-24,2
33	1,284	0,411	0,33	-25,6
34	1,294	0,420	0,34	-27,3
35	1,298	0,427	0,35	-29,4

Таблица 6

Содержание нитрит-нитрата-хлорида кальция (ННХК) в растворах, их плотность и температура замерзания

Концентрация раствора, %	Плотность раствора при 20 °C, г/см3	Содержание безводного ННХК, кг		Температура замерзания раствора, °C
		в 1 л раствора	в 1 кг раствора
2	1,018	0,020	0,02	-1,2
4	1,035	0,041	0,04	-2,2
6	1,052	0,063	0,06	-3,5
8	1,070	0,087	0,08	-4,9
10	1,087	0,108	0,10	-6,5
12	1,105	0,133	0,12	-8,6
14	1,122	0,157	0,14	-10,9
16	1,140	0,182	0,16	-13,6
17	1,148	0,195	0,17	-15,0
18	1,157	0,208	0,18	-16,6
19	1,166	0,222	0,19	-18,4
20	1,175	0,235	0,20	-20,1
21	1,183	0,249	0,21	-22,3
22	1,192	0,262	0,22	-24,5
23	1,200	0,276	0,23	-26,7
24	1,210	0,290	0,24	-29,4
25	1,218	0,305	0,25	-32,0
26	1,227	0,319	0,26	-34,6
27	1,236	0,334	0,27	-37,7
28	1,245	0,349	0,28	-40,6
29	1,254	0,364	0,29	-44,4
30	1,263	0,379	0,30	-48,0
31	1,268	0,393	0,31	-
32	1,277	0,408	0,32	-
33	1,284	0,424	0,33	-
34	1,295	0,440	0,34	-
35	1,306	0,457	0,35	-

Приложение 24

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА УСТАНОВОК НЕПРЕРЫВНОГО ДЕЙСТВИЯ ДС-50А, ДС-50Б И ДОЗАТОРОВ ДЛЯ МАТЕРИАЛОВ

Таблица 1

Характеристика установок ДС-50А и ДС-50Б

Параметр	Значение параметра для установки
	ДС-50А	ДС-50Б
Производительность, т/ч	100 — 120	200 — 240
Установленная мощность, кВт	117	150
Количество бункеров	1	2
Вместимость бункера, м3	10	12,5
Масса, т	28	40,5
Производительность транспортера, т/ч	100	280
Вместимость бункера, м3:
для цемента	3,9	22
для сыпучих добавок	3,9	-
Пределы дозирования, т/ч:
цемента	2 — 11	-
сыпучих добавок	0,5 — 4	4 — 25
Вместимость смесителя, т	2,3	2,6
Пределы дозирования, м3/ч:
жидких вяжущих	0,5 — 16	1,5 — 15
воды	1 — 16	1 — 27
Вместимость бункера готовой смеси, м3	2,86	5
Вместимость цистерны для жидких вяжущих и воды, м3	-	14
Вместимость кабины, м3	12	12
Тип кабины	Закрытая	Закрытая с теплозвукоизоляцией

Примечание. В состав оборудования установок входят: агрегаты питания порошкообразных материалов, смесительный транспортер, кабина. Установка ДС-50 включает, кроме того, цистерну с насосными установками.

Таблица 2

Характеристика дозаторов материалов

Параметр	Значение параметра для дозатора
	СБ-42А	СБ-71А	СБ-90
Производительность, т/ч	5 — 80	4 — 24	25 — 50
Мощность, кВт	0,7	1,2	2,5
Масса, кг	475	935	1570

Приложение 25

ПЛОТНОСТЬ РАСТВОРОВ РАЗЛИЧНЫХ ДОБАВОК В ЗАВИСИМОСТИ ОТ ИХ КОНЦЕНТРАЦИИ

Концентрация раствора, %	Плотность раствора, г/см3, добавок
	С-3	10-03	ЛСТ (б.СДБ)	СНВ	ЛСТМ-2	ЩСПК (б.ПАЩ)
1	-	1,004	1,004	1,003	-	-
2	-	1,010	1,009	1,005	-	-
3	-	-	1,013	1,009	-	-
4	-	-	1,017	1,012	-	-
5	1,02	1,025	1,021	1,015	1,018	1,031
6	-	-	1,025	1,018	-	1,039
7	-	1,036	1,029	1,021	1,028	1,046
8	-	-	1,033	1,024	-	1,053
9	1,04	1,046	1,038	1,027	-	1,059
10	-	-	1,043	1,030	1,041	1,056
11	-	1,057	-	-	-	1,072
12	-	-	1,053	1,036	1,051	1,079
13	-	1,066	-	-	-	1,085
14	-	-	1,063	1,042	1,060	1,092
15	-	1,075	-	-	-	1,099
16	-	-	1,073	1,048	1,069	1,106
17	1,08	1,083	-	-	-	1,112
18	-	-	1,083	1,054	1,079	1,119
19	-	1,093	-	-	-	1,125
20	1,09	1,103	1,091	1,060	1,088	1,132

Приложение 26

ПРИМЕР РАСЧЕТА ПРИГОТОВЛЕНИЯ РАБОЧЕГО РАСТВОРА ДОБАВКИ ЩСПК

Необходимо определить количество сухого вещества и потребное количество рабочего раствора добавки ЩСПК для приготовления 1 т цементопесчаной смеси.

Для расчета принят следующий состав смеси (% массы):

песок — 90, цемент — 10, вода — 10 (сверх 100%), ЩСПК (% массы цемента в расчете на сухое вещество). Влажность песка 3%.

Для принятого состава на приготовление 1 т (1000 кг) смеси требуется воды 1000·0,1 = 100 кг (л). В заполнителе (песке) содержится воды 1000·0,9·0,03 = 27 л.

Необходимое количество воды (с учетом ее содержания в заполнителе) составляет: 100 — 27 = 73 л.

Количество безводной добавки ЩСПК для приготовления 1 т смеси при содержании 10% (100 кг) цемента в 1 т смеси составит: 100·0,020 = 2 кг.

В связи с тем, что добавка ЩСПК поставляется в виде раствора 20 — 45%-ной концентрации, необходимо определить содержание в нем сухого вещества. Принимаем его равным 30%. Следовательно, в 1 кг раствора 30%-ной концентрации содержится 0,3 кг безводной добавки и 0,7 л воды.

Определяем потребное количество раствора ЩСПК 30%-ной концентрации для приготовления 1 т смеси:

X = \frac{1,2}{0,3} = 6,6(\text{кг}).

Количество воды, содержащейся в 6,6 кг концентрированного раствора добавки, составляет: 6,6 — 2 = 4,6 л.

Отсюда содержание воды для рабочего раствора добавки на 1 т смеси должно быть: 73 — 4,6 = 68,4 л.

Таким образом, для приготовления 1 т смеси необходимо 6,6 кг раствора добавки 30%-ной концентрации и 68,4 л воды для разбавления.

В зависимости от потребности и вместимости смесителя приготавливают рабочий раствор требуемого объема, который определяется как произведение расхода раствора добавки и воды (на 1 т смеси), производительности данного смесителя и времени (в часах) работы. Например, при производительности смесительной установки 100 т/ч для работы одной смены (8 ч) необходимо приготовить следующий рабочий раствор: 0,0066·100·8 = 5,28 (т) 30%-ного раствора ЩСПК и 0,684·100·8 = 54,72 (т) воды для разбавления.

Раствор 30%-ной концентрации ЩСПК выливают в воду и хорошо перемешивают. Приготовленный рабочий раствор можно подавать дозатором воды в смеситель.

Приложение 27

ПОЛЕВЫЕ МЕТОДЫ КОНТРОЛЯ КАЧЕСТВА ГРУНТОВ И ГРУНТОВ, ОБРАБОТАННЫХ ЦЕМЕНТОМ

Определение степени размельчения грунтов

Степень размельчения глинистых грунтов определяют по ГОСТ 12536-79 на отобранных и просеянных через сито с отверстиями 10 и 5 мм средних пробах массой 2 — 3 кг. Влажность грунта не должна превышать 0,4 влажности грунта на границе текучести Wт. При большей влажности среднюю пробу грунта предварительно измельчают и просушивают на воздухе.

Остаток грунта на ситах взвешивают и определяют содержание в массе пробы (%). Содержание комков соответствующего размера П вычисляют по формуле

\text{П } = \frac{q}{q_{1}} \cdot 100,

где q1 — масса пробы, г;

q — масса остатка в сите, г.

Содержание зерен крупнее 5 мм в подготовленном к обработке вяжущим измельченном глинистом грунте не должно превышать 25%, в том числе крупнее 10 мм — не более 10%.

Определение влажности грунтов и смесей грунтов с вяжущими

Влажность грунтов и смесей грунтов с вяжущими определяют высушиванием средней пробы (до постоянной массы):

в термостате при температуре 105 — 110 °C;

при помощи спирта;

радиоизотопными приборами ВПГР-1, УР-70, РВПП-1 в соответствии с требованиями ГОСТ 24181-80;

карбидным влагомером ВП-2;

влагомером системы Н.П. Ковалева (определяют также плотность влажных грунтов и плотность скелета грунта).

Определение влажности высушиванием средней пробы при помощи спирта

В фарфоровую чашку насыпают навеску 30 — 50 г песчаных мелкозернистых грунтов или 100 — 200 г крупнообломочных грунтов (для последних определение производят на частицах мельче 10 мм); пробу вместе с чашкой взвешивают, смачивают спиртом и поджигают; затем чашку с пробой охлаждают и взвешивают. Эту операцию повторяют (ориентировочно 2 — 3 раза) до тех пор, пока разница между последующими взвешиваниями не будет превышать 0,1 г. Количество добавляемого спирта в первый раз составляет 50%, во второй — 40%, в третий — 30% массы пробы грунта.

Влажность грунтов W определяют по формуле

W = \frac{q_{1} - q_{2}}{q_{1}} \cdot 100, (1)

где q1, q2 — масса соответственно влажного и высушенного грунтов, г.

Суммарную влажность для всех частиц крупнообломочных грунтов определяют по формуле

W = W1(1 — a) + W2, (2)

где W1 — влажность грунта, содержащего частицы мельче 10 мм, %;

a — содержание включений размером более 10 мм, доли единицы;

W2 — ориентировочная влажность грунта, содержащего частицы крупнее 10 мм, % (см. таблицу настоящего приложения).

Породы	Ориентировочная влажность W2, %, при содержании в крупнообломочном грунте частиц крупнее 10 мм, доли единицы
	0,1	0,2	0,3	0,4	0,5	0,6	0,7	0,8
Изверженные	0,1	0,2	0,3	0,4	0,5	0,6	0,7	0,8
Осадочные	0,6	1,2	1,8	2,4	3,0	3,5	4,1	4,7
Смешанные	0,5	0,9	1,4	1,9	2,4	2,8	3,3	3,8

Определение влажности карбидным влагомером ВП-2

Навеску грунта или смеси из песчаных и глинистых грунтов массой 30 г или крупнообломочных грунтов массой 70 г помещают внутрь прибора (влажность крупнообломочного грунта определяют на частицах мельче 10 мм); в прибор насыпают молотый карбид кальция. Плотно завернув крышку прибора, энергично встряхивают его, чтобы реагент перемешался с материалом. После этого необходимо проверить герметичность прибора, для чего ко всем его соединениям подносят горящую спичку и следят, чтобы не было вспышек. Смесь перемешивают с карбидом кальция, встряхивая прибор в течение 2 мин. Отсчет давления по манометру производят через 5 мин после начала смешения, если его показания менее 0,3 МПа и через 10 мин при показаниях манометра более 0,3 МПа. Измерение считается оконченным, если показания манометра стабильны. Влажность мелкозернистых грунтов и суммарную влажность для всех фракций крупнообломочных грунтов определяют по формулам (1) и (2).

Определение естественной влажности, плотности влажного грунта и плотности скелета грунта на приборе Н.П. Ковалева

Прибор (см. рисунок настоящего приложения) состоит из двух основных частей: поплавка 7 с трубкой 6 и сосуда 9. На трубке нанесены четыре шкалы, показывающие плотность грунтов. Одна шкала (Вл) служит для определения плотности влажных грунтов (от 1,20 до 2,20 г/см3), остальные — плотности скелета черноземных (Ч), песчаных (П) и глинистых (Г) грунтов (от 1,00 до 2,20 г/см3).

Прибор Н.П. Ковалева: 1 — крышка прибора; 2 — замки прибора; 3 — ведро-футляр; 4 — приспособление для отбора проб режущим кольцом; 5 — нож; 6 — трубка со шкалами; 7 — поплавок; 8 — замки сосуда; 9 — сосуд; 10 — тарировочный груз (пластинки); 11 — резиновый шланг; 12 — нижняя крышка; 13 — замки поплавка; 14 — режущее кольцо (цилиндр) с нижней крышкой

К вспомогательным принадлежностям прибора относятся: режущий стальной цилиндр (режущее кольцо) объемом 200 см3, насадка для вдавливания режущего кольца, нож для срезания отобранной кольцом пробы, ведро-футляр с крышкой и замками.

Проверка прибора. В нижнюю часть поплавка 7 устанавливают пустое режущее кольцо 4. К поплавку с помощью трех замков присоединяют сосуд 9 и погружают в воду, налитую в ведро-футляр 3.

Правильно уравновешенный прибор погружается в воду до начала шкалы «Вл», т.е. показания \rho(\gamma_{0}) = 1,20\text{г}/\text{см}^{3} . При отклонениях уровня воды в ту или другую сторону прибор должен быть отрегулирован тарировочным грузом (металлическими пластинками), находящимися в нижней крышке 12 поплавка.

Подготовка пробы. Пробу грунта берут грунтоносом — режущим кольцом. Для этого на месте испытания выравнивают площадку и при помощи насадки погружают режущее кольцо до полного заполнения кольца объемом 200 см3. По мере погружения режущего цилиндра (кольца) ножом удаляют грунт. После заполнения кольца грунтом с избытком на 3 — 4 мм его извлекают, зачищают нижнюю и верхнюю поверхности и очищают от налипшего грунта.

Ход работы. Работу выполняют в три приема: определяют плотность влажного грунта по шкале «Вл»; устанавливают плотность скелета грунта по одной из трех шкал «Ч», «П», «Г» в зависимости от вида грунта; рассчитывают природную влажность.

Определение плотности влажного грунта по шкале «Вл»

Режущее кольцо с грунтом устанавливают на нижнюю крышку поплавка, закрепляя с поплавком замками. Поплавок погружают в ведро-футляр с водой. По шкале на уровне воды в футляре берут отсчет, соответствующий плотности влажного грунта \rho(\gamma_{0}) . Данные заносят в таблицу.

Определение плотности скелета грунта по шкалам «Ч», «П» или «Г»

Пробу грунта из грунтоноса (режущего кольца) переносят полностью в сосуд, заливают водой на 3/4 вместимости сосуда. Грунт тщательно растирают в воде деревянной ручкой ножа до получения однородной суспензии. Сосуд соединяют с поплавком (без грунтоноса) и погружают в ведро-футляр с водой. Вода через зазор между поплавком и сосудом наполнит остальное пространство сосуда, и весь поплавок с сосудом погрузится в воду до определенного уровня. Взятый по одной из шкал (в зависимости от вида грунта) отсчет принимают за плотность скелета грунта \rho_{\text{ск}}(\gamma_{\text{ск}}) и заносят в таблицу.

Расчет природной влажности

Природную (естественную) влажность рассчитывают по результатам испытаний по формулам:

W = \frac{\rho - \rho_{\text{ск}}}{\rho_{\text{ск}}} \cdot 100;

W = \frac{\gamma_{0} - \gamma_{\text{ск}}}{\gamma_{\text{ск}}} \cdot 100,

где \rho(\gamma_{0}) — плотность влажного грунта по шкале «Вл», г/см3;

\rho_{\text{ск}}(\gamma_{\text{ск}}) — плотность скелета грунта по одной из шкал («Ч», «П» или «Г»), г/см3.

Определение прочности ускоренным способом

Для ускоренного определения прочности при сжатии образцов из смесей, содержащих частицы мельче 5 мм, производят отбор проб массой около 2 кг из каждых 250 м3 смеси. Пробы помещают в сосуд с плотно закрывающейся крышкой для сохранения влажности и не позднее чем через 1,5 ч доставляют в лабораторию.

Из смеси готовят три образца размером 5 x 5 см на приборе стандартного уплотнения или прессованием и вставляют в металлические герметически закрывающиеся формы. Формы с образцами помещают в термостат и выдерживают в течение 5 ч при температуре 105 — 110 °C, после чего вынимают из термостата и выдерживают в течение 1 ч при комнатной температуре. Выдержанные образцы удаляют из форм и определяют предел прочности при сжатии (без водонасыщения) по методике Прил. 14.

Результат определения умножают на коэффициент 0,8, и получают прочность, соответствующую прочности образцов после 7 сут твердения во влажных условиях и испытанных в водонасыщенном состоянии.

Качество смеси устанавливают путем сравнения величин прочности при сжатии образцов, определенной ускоренным способом, и лабораторных образцов 7-суточного возраста из эталонной смеси. При этом прочность эталонных образцов должна составлять не менее 60% нормативной. Отклонения в показателях прочности производственных и лабораторных образцов не должны превышать при приготовлении смесей:

в карьерных смесительных установках +/- 8%;

однопроходной грунтосмесительной машиной +/- 15%;

дорожной фрезой +/- 25%.

Для смесей из грунтов, содержащих частицы крупнее 5 мм, прочность при сжатии определяют на водонасыщенных образцах после 7 сут твердения во влажных условиях и сравнивают ее с прочностью при сжатии эталонных образцов. Качество смеси оценивают аналогично смесям из грунтов, содержащих частицы размером мельче 5 мм.

Приложение 28

КОНТРОЛЬНЫЙ ЛИСТ ИНСТРУКТАЖА ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

1. <a id="p104108"></a>Участок (прорабство)

2. <a id="p104109"></a>Фамилия, инициалы

3. <a id="p104110"></a>На какую работу направлен

4. <a id="p104111"></a>Фамилия, инициалы мастера (механика)

Вводный инструктаж

Вводный инструктаж по технике безопасности применительно к профессии _____________ проведен ___________

    Подпись   лица,   проводившего   инструктаж   по  технике  безопасности
____________ "   " _________ 19__ г.

Инструктаж на рабочем месте

Инструктаж по технике безопасности у рабочего места ___________________

---

                   (Наименование рабочего места)

рабочим тов. ___________________ получен и усвоен.

Подпись рабочего

Подпись мастера (механика)

Разрешение

Тов. _____________________ разрешено допустить к самостоятельной работе

---

                   (Наименование рабочего места)

в качестве ________________________________________________________________

« » ___________ 19__ г.

Начальник участка (прорабства) _________________________________ (Подпись)

---
