Рекомендации по снижению расхода тепловой энергии в камерах для тепловлажностной обработки железобетонных изделий
ВСЕСОЮЗНЫЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ ЗАВОДСКОЙ ТЕХНОЛОГИИ ЖЕЛЕЗОБЕТОННЫХ КОНСТРУКЦИЙ И ИЗДЕЛИЙ (ВНИИЖЕЛЕЗОБЕТОН) МИНСТРОЙМАТЕРИАЛОВ СССР
РЕКОМЕНДАЦИИ ПО СНИЖЕНИЮ РАСХОДА ТЕПЛОВОЙ ЭНЕРГИИ В КАМЕРАХ ДЛЯ ТЕПЛОВЛАЖНОСТНОЙ ОБРАБОТКИ ЖЕЛЕЗОБЕТОННЫХ ИЗДЕЛИЙ
Рекомендованы к изданию Научно-техническим советом ВНИИжелезобетона.
Содержат основные сведения по расчету, проектированию, строительству и реконструкции пропарочных камер с целью снижения расхода тепловой энергии. Приведены данные по выбору ограждений камер, теплоизоляционных материалов, требования к паро- и гидрозащите. Дано краткое описание рекомендуемых систем пароснабжения и тепловой автоматики.
Для инженерно-технических работников проектных и строительных организаций.
ВВЕДЕНИЕ
Наиболее распространенным типом тепловых установок являются пропарочные камеры периодического и непрерывного действия, на долю которых приходится свыше 80% годового выпуска сборного железобетона.
Фактический коэффициент полезного использования тепловой энергии (КПИ) в пропарочных камерах не превышает 20%. Основные причины низкого КПИ заключаются в нерациональной конструкции тепловых установок, у которых теплоемкость ограждений из тяжелого бетона в 5 — 6 раз превышает теплоемкость прогреваемых изделий; в больших потерях тепла через неплотности ограждений; в отсутствии на многих заводах аппаратуры для регулирования подачи пара.
«Временные нормы для расчета расхода тепловой энергии при тепловлажностной обработке сборных бетонных и железобетонных изделий в заводских условиях» (СН 513-79) регламентируют средний расход тепловой энергии 670 — 840 МДж/м3 (160 — 200 тыс. ккал/м3). Устранение утечек и выбросов пара может обеспечить увеличение КПИ тепла в установках с 20 до 35%.
Дальнейшее увеличение КПИ тепла может быть достигнуто повышением термического сопротивления элементов ограждений камер (стен, днища, крышки) и снижением их теплоемкости.
Наиболее простым способом снижения энергоемкости тепловой обработки является замена обычно применяемого для изготовления камер тяжелого бетона на легкий, например высокопрочный, керамзитобетон. Однако при такой замене КПИ не превышает 50 — 55%.
В качестве принципиально новых конструктивных решений, обеспечивающих повышение коэффициента полезного использования тепловой энергии в камерах, могут рассматриваться ограждения с теплоизоляционным слоем, защищенные металлическим листом или специальным покрытием от увлажнения, либо ограждения с экранной изоляцией (и воздушными прослойками), не требующей специальной парогидрозащиты.
В Рекомендациях отражены результаты практического опыта эксплуатации эффективных пропарочных камер с различного рода системами пароснабжения и регулирования тепловых процессов.
Рекомендации разработаны ВНИИжелезобетоном Минстройматериалов СССР (кандидаты техн. наук Р.В. Вегенер, Г.А. Объещенко, С.Е. Ленский, О.А. Демидов, Э.А. Соколова, В.Г. Довжик, А.Э. Гордон, инж. В.П. Иванов) при участии Госстроя СССР (инженеры П.А. Деменюк, В.А. Смирнов), НИИЖБа Госстроя СССР (д-р техн. наук Б.А. Крылов, канд. техн. наук А.И. Ли), Главленстройматериалов (инж. В.Б. Мурычев, канд. техн. наук А.П. Бочаров), КТБ Стройиндустрия Минпромстроя СССР (инженеры А.В. Андрейченко, М.М. Цесельский), ЦНИИСа Минтрансстроя (канд. техн. наук А.Р. Соловьянчик), ЦНИИЭПсельстроя Минсельстроя СССР (кандидаты техн. наук Б.И. Костенко, Ю.П. Клюшник).
Все замечания и предложения просим направлять во ВНИИжелезобетон по адресу: 111524, Москва, ул. Плеханова, 7.
1. ОБЩИЕ ПОЛОЖЕНИЯ
1.1. Настоящие Рекомендации распространяются на проектирование, строительство и реконструкцию пропарочных камер периодического и непрерывного действия.
1.2 Рекомендации содержат:
методы теплотехнического расчета пропарочных камер с различными видами ограждений;
конструктивные решения ограждающих конструкций;
основные требования к системам пароснабжения и системам автоматического регулирования процесса тепловлажностной обработки бетона в камерах.
1.3. В основу проектирования и реконструкции пропарочных камер положен принцип теплозащиты ограждений камер периодического действия с их внутренней стороны и камер непрерывного действия с наружной стороны.
1.4. При назначении режимов тепловлажностной обработки изделий в теплоизолированных камерах не требуется стадии изотермического прогрева. Прекращение подачи пара в таких камерах следует осуществлять после разогрева изделий до расчетной температуры с дальнейшим их естественным остыванием в закрытой камере.
1.5. Устройство вентиляционных систем в теплоизолированных пропарочных камерах не рекомендуется.
1.6. Снижение расхода тепловой энергии в теплоизолированных камерах может быть достигнуто только при подаче в них строго расчетного количества пара, что обеспечивается работой систем автоматического регулирования или установкой дроссельных диафрагм с своевременным прекращением подачи пара.
2. ТЕПЛОТЕХНИЧЕСКИЙ РАСЧЕТ НЕУТЕПЛЕННЫХ ПРОПАРОЧНЫХ КАМЕР ПЕРИОДИЧЕСКОГО ДЕЙСТВИЯ
Исходные данные
2.1. Компоненты теплового баланса для неутепленных ограждений из тяжелого бетона являются базовыми величинами для теплотехнического расчета неутепленных пропарочных камер.
2.2. Методика расчета сводится к суммированию отдельных компонентов теплового баланса за полный цикл тепловой обработки изделий в неутепленных и утепленных камерах и распространяется на проектирование новых и реконструкцию действующих установок.
Компоненты теплового баланса состоят из полезного и непроизводительного расходов тепловой энергии. В Рекомендациях принято, что к полезному расходу относятся затраты тепла на разогрев бетона изделий и металла форм. Непроизводительный расход состоит из потерь тепла ограждениями камеры в окружающую среду и в грунт. Задача расчета сводится к максимально возможному снижению непроизводительных потерь тепловой энергии.
Компоненты общего расхода определяются по таблицам. В таблицах даны численные значения компонентов полезного расхода Q_{\text{п}} в МДж/м3 бетона пропариваемых изделий в плотном теле и компоненты удельных потерь тепла q_{i} в МДж на единицу поверхности ограждений камерного блока за полный цикл тепловой обработки.
2.3. Таблицы базовых значений Q_{\text{п}} и q_{i} составлены для статистически усредненных условий и режимов работы пропарочных камер, принятых в качестве стандартных.
Приведенные в таблицах величины действительны для следующих условий:
тепловлажностная обработка изделий осуществляется в закрытых формовочных цехах с температурой +15 °C;
длительность активной тепловой обработки (продолжительность подъема температуры и изотермической выдержки) \tau_{0} = 10\text{ч} ;
разность между начальной и конечной температурой разогрева бетона и металла форм \Delta t = 80 - 15 = 65^{\circ}C (для бетонов на шлакопортландцементах \Delta t = 90 - 15 = 75^{\circ}C );
длительность остывания ямных камер с закрытой крышкой \tau_{1} = 8\text{ч} ; длительность остывания камер с открытой крышкой \tau_{2} = 6\text{ч} ; длительность остывания закрытой камеры с изделиями в течение двух выходных дней при пятидневной рабочей неделе \tau_{3} = 50\text{ч} ; длительность последующего (после 50 ч) остывания наружных стен открытой камеры \tau_{4} = 6\text{ч} ;
количество оборотов в сутки ямных камер m = 1;
заглубление камеры в грунт h = 0,5 м;
температура глубинных слоев грунта в зоне нулевых колебаний температуры t_{a} = + 5^{\circ}C .
2.4. При отклонении условий и режимов работы реконструируемых или вновь проектируемых камер от стандартных значений, приведенных в п. 2.3, табличные значения Q_{\text{п}} и q_{i} умножаются на коэффициенты, данные в примечаниях к основным таблицам.
Методика расчета расхода энергии
2.5. Основным показателем, характеризующим экономичность пропарочных камер, является коэффициент полезного использования в них тепловой энергии (КПИ).
В общем виде КПИ тепла определяется по формуле
где Q_{\text{п}} — полезный расход тепловой энергии на разогрев бетона (с учетом тепловыделения цемента) и металла форм, МДж/м3;
\Sigma Q_{\text{о}} — общая сумма непроизводительных потерь тепла, МДж/м3.
2.6. Численные значения Q_{\text{п}} определяются независимо от типа пропарочных камер по табл. 1, 2 и 3 в зависимости от марки бетона, вида цемента и металлоемкости форм.
2.7. Непроизводительные потери тепла в камерах с неутепленными ограждениями, МДж/м3, определяются путем суммирования отдельных компонентов теплового баланса за полный цикл тепловой обработки:
где Q_{1} — потери тепла через надземную часть наружных стен за время активного пропаривания;
Q_{2} — потери тепла при остывании наружных стен после прекращения подачи пара с учетом остывания в течение выходных дней;
Q_{3} — потери тепла при остывании перегородок;
Q_{4} — потери тепла в грунт за полный цикл тепловой обработки, включая время выдержки изделий в закрытой камере без подачи пара.
Слагаемые формулы (2) могут быть представлены в виде
Q_{1} = \frac{q_{1}F_{1}}{K_{\text{з}}V_{\text{к}}} = \frac{q_{1}F_{1}}{V_{\text{б}}} ; (3)
Q_{2} = \frac{(q_{2} + 0,2q_{2}\prime)F_{1}}{V_{\text{б}}} ; (4)
Q_{3} = \frac{(q_{3} + 0,2q_{3}\prime)F_{2}}{V_{\text{б}}} ; (5)
где V_{\text{к}} — объем пропарочной камеры по внутреннему обмеру, м3;
V_{\text{б}} — объем бетона изделий (в плотном теле), загружаемых в камеру, м3;
K_{\text{з}} — коэффициент заполнения полезного объема пропарочной камеры, определяемый как частное от деления объема бетона изделий в плотном теле на объем камеры;
F_{1} — наружная поверхность пропарочной камеры выше нулевой отметки (по наружному обмеру), м2;
F_{2} — площадь перегородок, м2;
F_{3} — поверхность соприкосновения стен и днища камеры (по наружному обмеру) с грунтом, м2;
q_{1} — удельные потери тепла с наружной надземной поверхности F_{1} камерного блока за \tau_{0} = 10\text{ч} активного пропаривания при \Delta t = 65^{\circ}C , МДж/м2 (табл. 4 и 10);
q_{2} — удельные потери тепла с наружной надземной поверхности F_{1} камерного блока при их остывании после прекращения подачи пара за \tau_{1} + \tau_{2} = 14\text{ч} , МДж/м2 (табл. 5 и 11);
q_{2}\prime — то же, при их остывании в течение выходных дней за \tau_{3} + \tau_{4} = 56\text{ч} , МДж/м2 (табл. 7 и 13);
q_{3} — удельные потери тепла с поверхности перегородок при их остывании после прекращения подачи пара за \tau_{1} + \tau_{2} = 14\text{ч} , МДж/м2 (табл. 6 и 12);
q_{3}\prime — то же, при их остывании в течение выходных дней за \tau_{3} + \tau_{4} = 56\text{ч} , МДж/м2 (табл. 8 и 14);
q_{4} — удельные потери тепла в грунт с поверхности F_{3} днища камерного блока и части наружных стен, расположенных ниже уровня пола за время \tau_{0} + \tau_{1} = 18\text{ч} , МДж/м2 (табл. 9 и 15).
Примечания: 1. При расчете V_{\text{к}} , F_{1} , F_{2} и F_{3} камер, секционированных в блок, учитываются габариты всего блока.
2. Если расчет ведется для блока камер с различными коэффициентами заполнения K_{\text{з}} отдельных отсеков, величина K_{\text{з}} определяется как средневзвешенная по объему прогреваемого бетона.
3. Для определения среднесуточного (за пятидневную рабочую неделю) расхода тепловой энергии q^{cp} на возмещение потерь из-за остывания ограждений камерного блока удельные потери q_{2} (табл. 5 и 11) и q_{3} (табл. 6 и 12) суммируются с одной пятой расходов q_{2}\prime (табл. 7 и 13) и q_{3}\prime (табл. 8 и 14). Таким образом, среднесуточные удельные потери при остывании ограждений определяются по формулам:
2.8. Пример теплотехнического расчета камер с неутепленными ограждениями приведен в Прил. 2.
Табл. 1 - 3 предназначены для определения расхода тепловой энергии на разогрев бетона изделий и металла форм (над чертой — МДж/м3, под чертой — тыс. ккал/м3); табл. 4 - 9 - для определения удельных потерь через ограждения из тяжелого бетона (над чертой — МДж/м2, под чертой — тыс. ккал/м2).
| Масса металла, т, на 1 м3 бетона | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
|---|---|---|---|---|---|---|---|---|
| Расход тепловой энергии для разогрева металла форм и форм-вагонеток | 80 --- 19 |
113 ---- 27 |
146 ---- 35 |
180 ---- 43 |
214 ---- 51 |
247 ---- 59 |
280 ---- 67 |
314 ---- 75 |
Примечание. Если конечная температура разогрева отлична от стандартной, то значения расходов энергии в табл. 1 - 3 принимать с коэффициентами K = \frac{t_{\text{к}} - 15}{65} для \Delta t = 65^{\circ}C и K = \frac{t_{\text{к}} - 15}{75} для \Delta t = 75^{\circ}C .
Примечание. При режимах тепловой обработки с параметрами \tau_{0}\prime и \Delta t\prime , отличными от стандартных, значения табл. 4 принимаются с коэффициентом K = \frac{\Delta t\prime\tau_{0}\prime}{650} .
Примечание. При длительности остывания с параметрами \tau_{1} и \tau_{2} , отличными от стандартных, величины табл. 5 и 6 принимаются с коэффициентами табл. 6'.

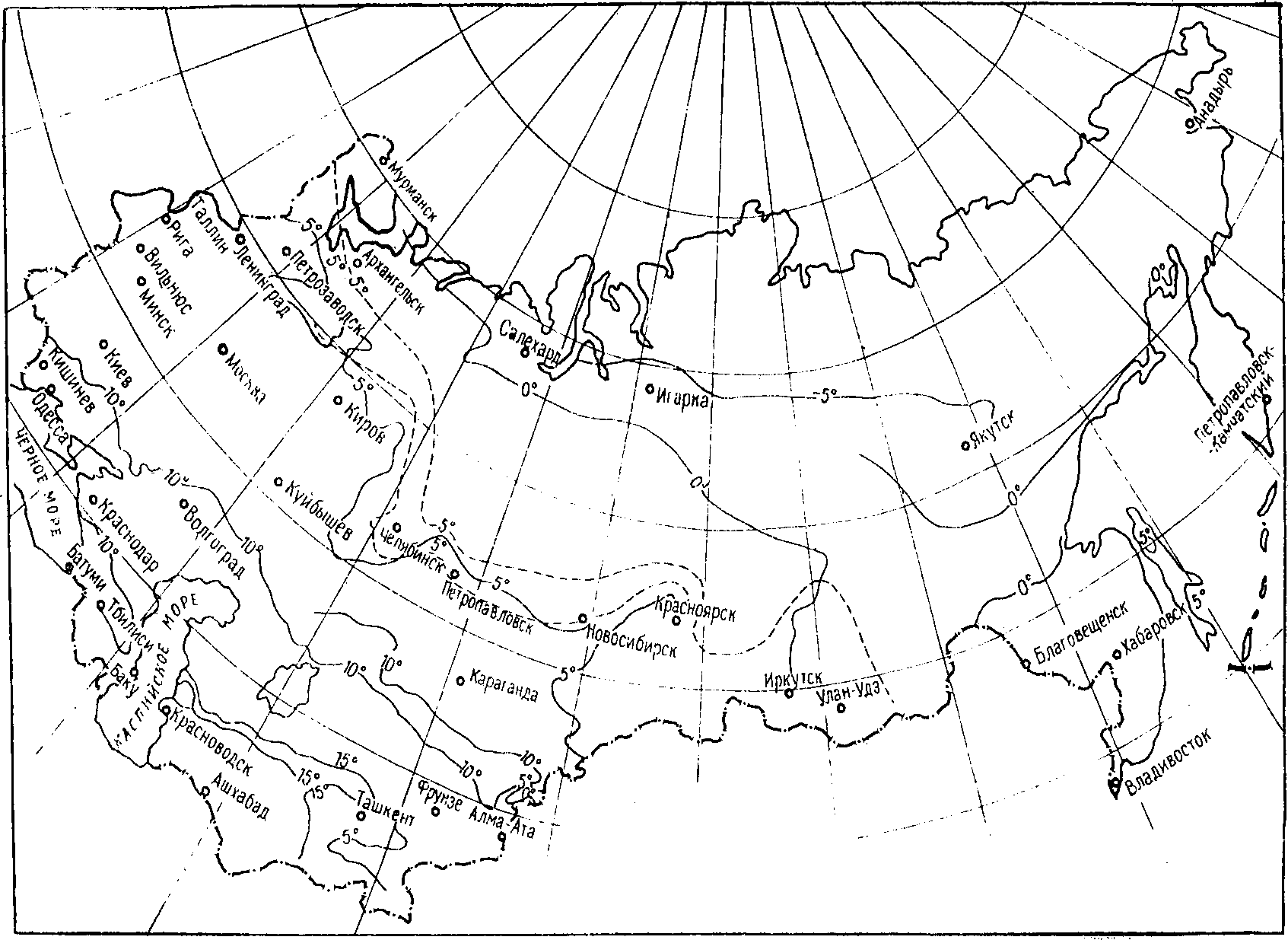

Примечания. 1. Значения температур грунта t_{a} на границе нулевых колебаний даны на геотермической карте СССР (Прил. 1).
2. При значениях h и t_{a} , отличных от стандартных, величины табл. 9 принимаются с коэффициентами, приведенными в табл. 9'.
| Значения | Коэффициент |
|---|---|
| h, м: | |
| 0 | 1,15 |
| 1 | 0,90 |
| 1,5 | 0,85 |
| 2 | 0,80 |
| t_{a} , °C: | |
| 0 | 1,13 |
| +10 | 0,90 |
| +15 | 0,80 |
Таблицы 10 - 15 предназначены для расчета удельных потерь тепла через ограждения из керамзитобетона (над чертой — МДж/м2, под чертой — тыс. ккал/м2).
Примечание. При режимах, отличных от стандартных, значения табл. 10 принимаются с коэффициентами согласно примеч. к табл. 4.
Примечание. При длительности остывания камер, отличных от стандартных условий, значения табл. 11 и 12 принимаются с коэффициентами табл. 6'.
Примечание. При нестандартных условиях значения табл. 15 принимаются с коэффициентами, приведенными в табл. 9'.
3. ТЕПЛОТЕХНИЧЕСКИЙ РАСЧЕТ УТЕПЛЕННЫХ ПРОПАРОЧНЫХ КАМЕР ПЕРИОДИЧЕСКОГО ДЕЙСТВИЯ
Расчетные схемы ограждений
3.1. При проектировании новых камер и при реконструкции действующих вертикальные ограждения могут быть выполнены в трех вариантах:
составная стенка с наружным бетонным ограждением и слоем теплоизоляции с внутренней стороны, защищенным гидро- и пароизоляционным материалом (перегородки камер имеют теплоизоляционные слои с двух сторон);

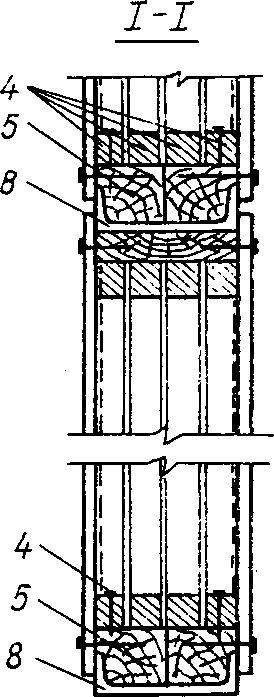

составная стенка с экранной изоляцией, имеющая наружное бетонное ограждение, внутренний асбоцементный лист и воздушную полость между ними, разделенную по толщине на несколько воздушных прослоек с помощью экранов из легких тонких полимерных материалов (типа листового пластика). Для уменьшения радиационной составляющей обращенные друг к другу поверхности, образующие воздушную полость ограждений, покрыты алюминиевой фольгой или светоотражающими лаками;
составная стенка из несущих каркасных элементов (из бетона или металла), наружного и внутреннего ограждающих асбоцементных листов и воздушной полости между ними, разделенной по толщине на несколько воздушных прослоек. Обращенные друг к другу поверхности асбоцементных ограждающих листов покрыты алюминиевой фольгой или светоотражающими лаками.
Расчетные схемы стен ограждений эффективных пропарочных камер приведены на рис. 1.

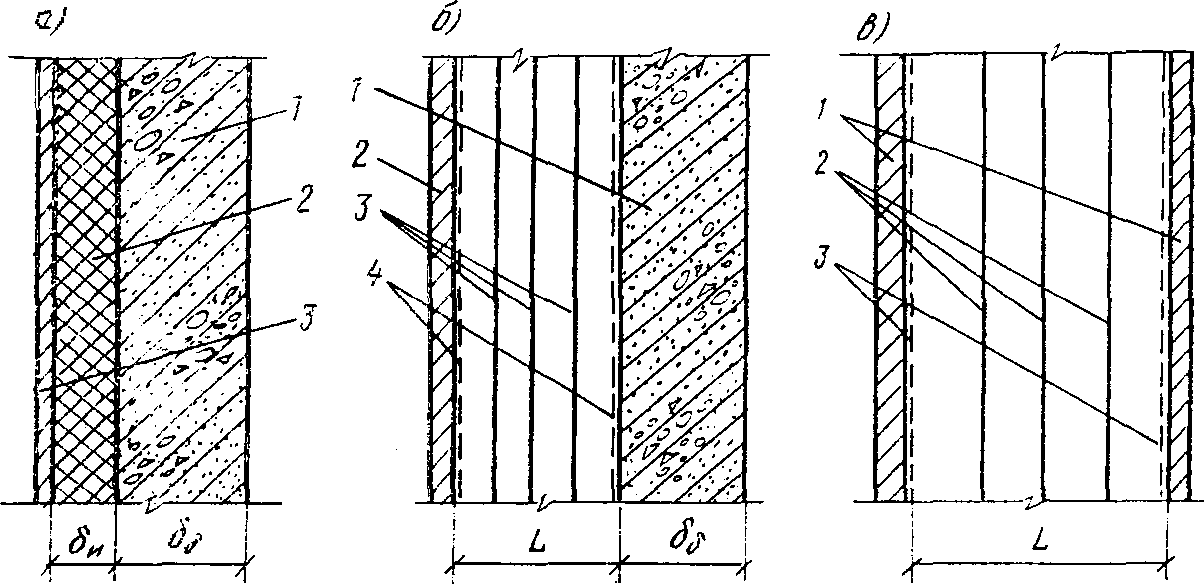

Рис. 1. Расчетные схемы стен ограждений
а — бетонная с теплоизоляцией: 1 — бетонная стенка;
2 — теплоизоляционный слой; 3 — парогидрозащитный слой;
б — бетонная с воздушной прослойкой: 1 — бетонная стенка;
2 — асбоцементный лист; 3 — экраны; 4 — алюминиевая
фольга или светоотражающий лак; в — каркасная
с прослойкой: 1 — асбоцементные листы; 2 — экраны;
3 — алюминиевая фольга или светоотражающий лак
3.2. Снижение непроизводительных потерь тепла может быть обеспечено также при замене ограждений камер из тяжелого бетона на керамзитобетонные. Однако, учитывая, что КПИ тепла в камерах в этом случае не может превышать 50 — 55%, такой вариант реконструкции камер может быть рекомендован лишь в случаях, когда установка теплоизоляционных материалов или устройство воздушных прослоек в силу местных условий не представляется возможным.

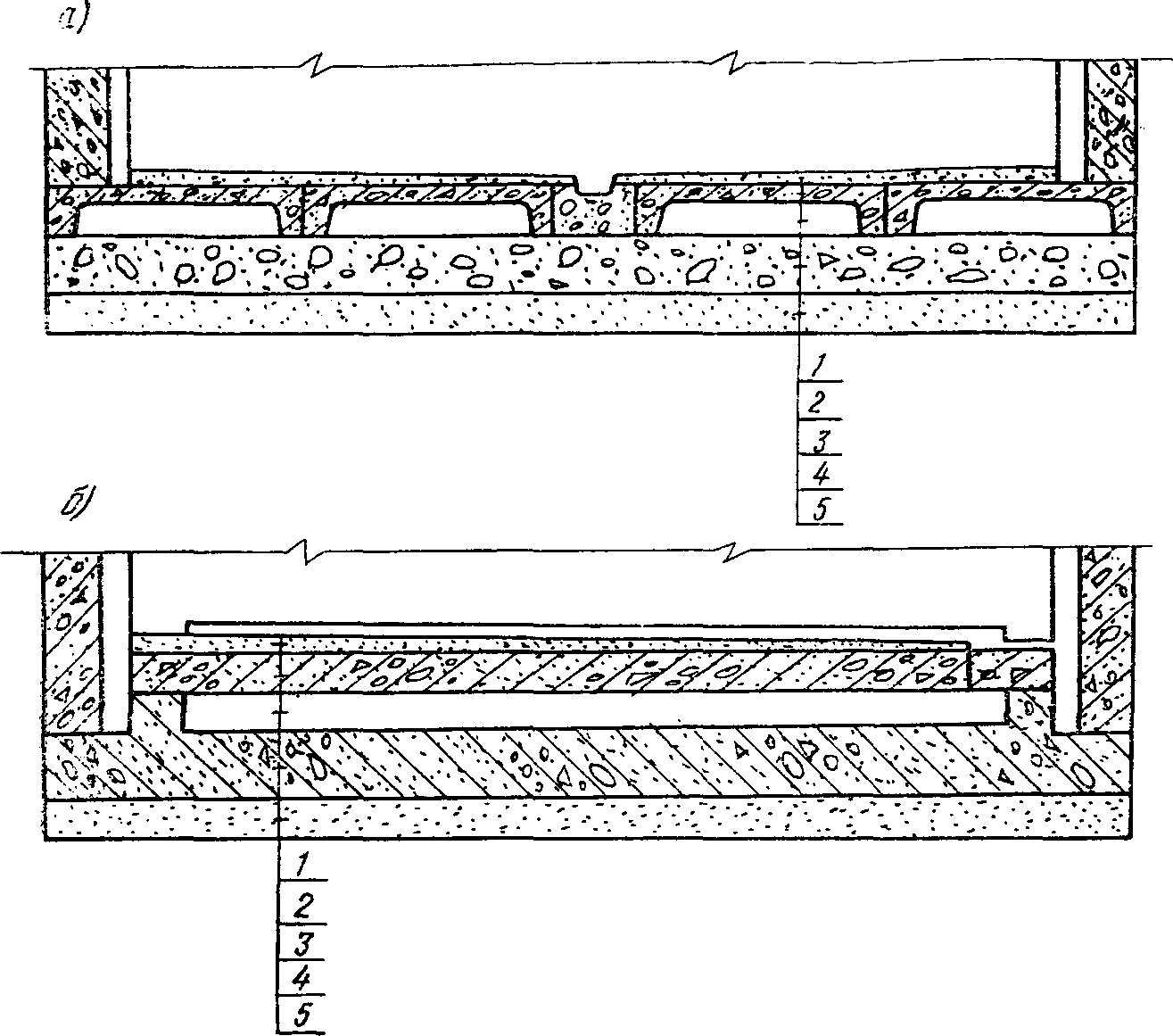

3.3. Днище камер может быть выполнено сплошным или с воздушной полостью.
При проектировании новых камер под основанием днища (из тяжелого или легкого монолитного или сборного железобетона) устраивается подсыпка из керамзитового гравия либо выполняется ненесущий пол из тонких, плоских или ребристых плит с созданием воздушной полости между полом и основанием.
Применение теплоизоляционных материалов для утепления днища новых камер не рекомендуется.
При реконструкции камер на существующее бетонное основание укладываются блоки из пеностекла с последующей его гидрозащитой цементной стяжкой. Устройство керамзитовой подсыпки, воздушных полостей и установка керамзитобетонных плит при реконструкции камер не рекомендуется в связи с резким уменьшением полезного объема камер.

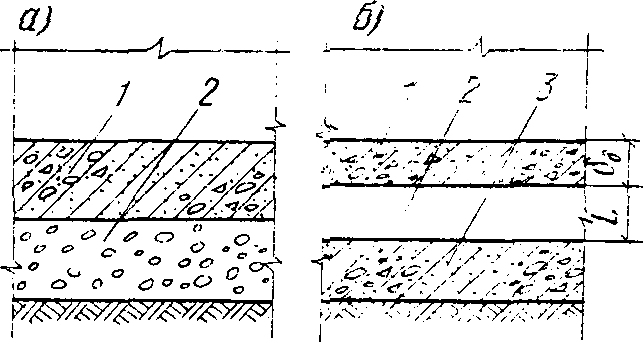

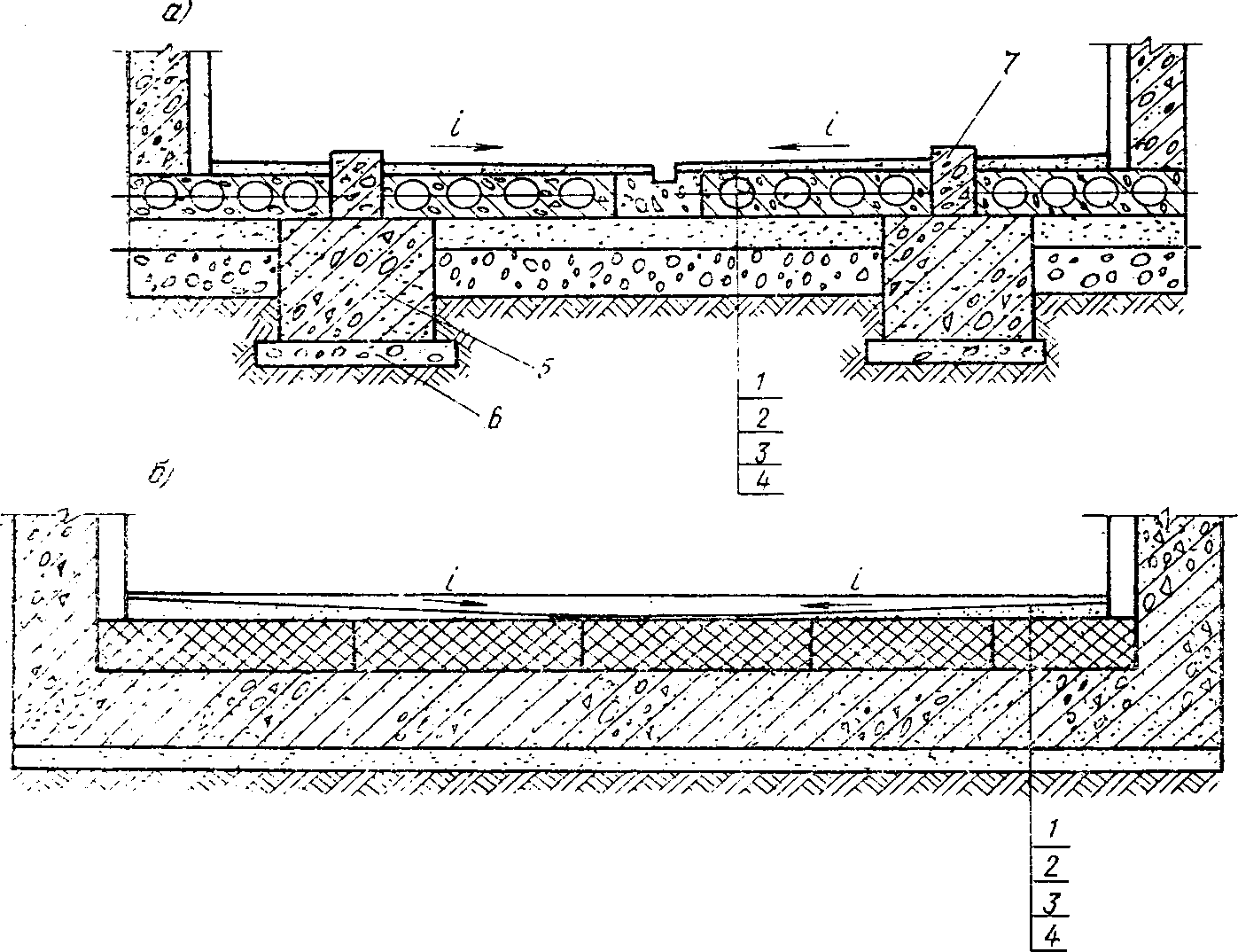

Рис. 2. Расчетные схемы днища камер
а — керамзитобетонная плита с подсыпкой (типовой проект):
1 — бетонная плита; 2 — подсыпка из керамзитового гравия;
б — фальш-днище: 1 — бетонная плита перекрытия;
2 — воздушная прослойка; 3 — бетонное основание
3.4. Для оценки теплозащитных свойств утепленных ограждений может быть принят коэффициент эффективности утепления \alpha , который в общем виде определяется по формуле
где \Sigma q_{\text{о}}^{\text{у}} и \Sigma q_{\text{о}} — суммарные удельные потери тепла за полный цикл тепловой обработки, МДж, с 1 м2 поверхности соответственно утепленного и неутепленного ограждений.
3.5. В условиях нестационарного теплового режима, в котором работают ограждения пропарочных камер, коэффициент \alpha должен быть различным для отдельных элементов ограждений (надземной части поверхности, перегородок, заглубленной в грунт части наружных стен, днища).
Однако для упрощения расчетов, проектирования и последующего монтажа камер целесообразно принимать величину \alpha_{\text{ср}} одинаковой для всех элементов ограждений камер.
При реконструкции действующих камер, когда по техническим причинам невозможно обеспечить одинаковое термическое сопротивление днища, стен и перегородок, для днища принимается отдельное значение \alpha_{\text{дн}}<\alpha_{\text{ср}} .
В общем случае суммарные удельные потери тепла, МДж/м2, могут быть определены по формуле
где \Sigma q_{\text{о}} — суммарный удельный непроизводительный расход тепла при неутепленных ограждениях камерного блока с аналогичными габаритами, определяемый по табл. 1 - 9;
В случае, когда \alpha_{\text{дн}}<\alpha_{\text{ср}} , суммарные удельные потери тепла определяются по формуле
\Sigma q_{o}^{\text{у}} = \Sigma(q_{1} + q_{2}^{cp} + q_{3}^{cp})(1 - \alpha_{\text{ср}}) + q_{4}(1 - \alpha_{\text{дн}}) . (11)
3.6 Удельные потери тепла, МДж/м3, пропариваемого бетона рассчитываются по формуле
где F_{i} — поверхность соответствующих элементов ограждений камерного блока, м2;
V_{\text{б}} — объем бетонных изделий в плотном теле, прогреваемых в камерном блоке, м3.
3.7 Коэффициент полезного использования тепла КПИ в утепленной камере определяется по формуле
\eta_{\text{у}} = \frac{Q_{\text{п}}}{Q_{\text{п}} + \Sigma Q_{\text{о}}(1 - \alpha_{\text{ср}})} . (13)
Решая уравнение относительно \alpha_{\text{ср}} , получаем
\alpha_{\text{ср}} = \frac{\eta_{\text{у}}(Q_{\text{п}} + \Sigma Q_{\text{о}}) - Q_{\text{п}}}{\eta_{\text{у}}\Sigma Q_{\text{о}}} . (14)
Формулой (14) следует пользоваться для определения усредненного коэффициента эффективности \alpha_{\text{ср}} по заданному КПИ тепла в проектируемой или реконструируемой камере.
Для сравнительной оценки утепления ограждений вне зависимости от переменных значений расходов тепловой энергии на нагрев бетона изделий (с учетом экзотермии) и металла форм, колеблющихся в широких пределах, рекомендуется принять эти величины неизменными, а именно: Q = 126 МДж/м3 (30 тыс. ккал/м3) (бетон марки М250 на портландцементе, табл. 1) и Q_{\text{м}} = 113\text{МДж}/\text{м}^{3} (27 тыс. ккал/м3) (удельная металлоемкость 3 т/м3, табл. 3), т.е. Q_{\text{п}} = 239\text{МДж}/\text{м}^{3} (57 тыс. ккал/м3).
Тогда для расчета \alpha_{\text{ср}} можно пользоваться формулой
\alpha_{\text{ср}} = \frac{\eta_{\text{у}}(239 + \Sigma Q_{\text{о}}) - 239}{\eta_{\text{у}}\Sigma Q_{\text{о}}} . (14')
Методика расчета утепленных ограждений камер
3.8. При проектировании новых камер с ограждениями, имеющими внутренний слой теплоизоляционного материала, теплотехнический расчет ведут в следующей последовательности:
а) по данным разд. 2 определяют тепловой баланс камеры аналогичных габаритов, но с неутепленными ограждениями;
б) задают максимально возможное значение КПИ тепла (\eta_{\text{у}}^{max} = 0,85) ;
в) по формуле (14) определяют коэффициент эффективности утепления \alpha_{\text{ср}} ;
г) по табл. 16 выбирают несколько вариантов параметров тепловой изоляции (толщину слоя и коэффициент теплопроводности материала), соответствующих полученному значению \alpha_{\text{ср}} . При этом толщина теплоизоляционного слоя с каждой стороны перегородки должна быть равна половине выбранной толщины теплоизоляционного слоя для наружных стен (для идентичных теплоизоляционных материалов);
д) по выбранным параметрам \delta_{\text{и}} и \lambda_{\text{и}} определяют ассортимент необходимых теплоизоляционных материалов для стен и перегородок камер (по данным Прил. 3);
е) в соответствии с расчетной величиной \alpha_{\text{ср}} по данным табл. 17 выбирают величину теплового сопротивления изоляции R_{\text{и}} днища камеры;
ж) при выборе варианта днища с керамзитовой подсыпкой (рис. 2, а) определяют толщину слоя подсыпки керамзитового гравия:
\delta_{\text{п}} = (R_{\text{и}} - \frac{\delta_{\text{б}}}{\lambda_{\text{б}}})\lambda_{\text{п}} , (15)
где \delta_{\text{б}} — толщина керамзитобетонной или бетонной плиты основания днища, м;
\lambda_{\text{б}} — теплопроводность керамзитобетона (принимается по данным Прил. 4 в зависимости от объемной массы) или тяжелого бетона,
[2 ккал/(м x ч x °C)];
R_{\text{и}} — выбранное по табл. 17 значение теплового сопротивления днища, м2 x °C/Вт;
\lambda_{\text{п}} — теплопроводность керамзитовой подсыпки, принимаемая равной 0,23 Вт/(м x °C);
з) в случае применения пустотелого днища выбранное по табл. 17 значение R_{\text{и}} должно удовлетворять следующему условию:
где R_{\text{в}} — тепловое сопротивление воздушной полости, м2 x °C/Вт (табл. 18);
R_{\text{кб}} — тепловое сопротивление керамзитобетонной плиты, м2 x °C/Вт, равное \delta_{\text{кб}}/\lambda_{\text{кб}} .
Меняя толщину воздушной полости L_{\text{дн}} (табл. 18) и керамзитобетонных плит, обеспечивают расчетное значение R_{\text{и}} ;
и) определяют расход тепловой энергии в камерах с утепленными ограждениями, равный сумме Q_{\text{п}} и \Sigma Q_{\text{о}}(1 - \alpha_{\text{ср}}) .
| Коэффициент эффективности утепления днища \alpha_{\text{дн}} | 0,5 | 0,63 | 0,7 | 0,8 | 0,85 |
|---|---|---|---|---|---|
| Тепловое сопротивление изоляции днища R_{\text{и}} , м2 x °C/Вт | 0,5 | 0,7 | 0,9 | 1,1 | 3,3 |
| Толщина воздушной полости L_{\text{дн}} днища, м | 0,02 | 0,05 | 0,07 | 0,10 | 0,12 | 0,15 | 0,20 | 0,25 |
|---|---|---|---|---|---|---|---|---|
| Тепловое сопротивление полости R_{\text{в}} , м2 x °C/Вт | 0,5 | 0,6 | 0,65 | 0,7 | 0,75 | 0,75 | 0,8 | 0,85 |
При указанной схеме расчета стремятся обеспечить максимальный КПИ тепла за счет подбора наиболее эффективного теплоизоляционного материала. В случае, если не удастся подобрать теплоизоляционный материал с расчетными параметрами, расчет повторяют, принимая меньшее значение \eta_{\text{у}} (но не менее 0,7).
3.9. При реконструкции действующих камер первоначально выявляется возможность уменьшения их полезного объема за счет установки тепловой изоляций с паро- и гидрозащитой.
В случае, если допустимая толщина теплозащитного слоя \delta_{\text{и}} по периметру камеры оказывается менее 0,04 м, то камера реконструкции не подлежит.
Если допустимая величина \delta_{\text{и}} \geq 0,04\text{м} , расчет ведется в следующей последовательности:
а) по данным разд. 2 определяют тепловой баланс действующей неутепленной камеры;
б) по данным табл. 16 назначают максимальную величину \alpha_{\text{ср}} для заданного значения \delta_{\text{и}} ;
в) выбирают по Прил. 3 теплоизоляционный материал с величиной \lambda_{\text{и}} , соответствующей назначенному значению \delta_{\text{и}} и \alpha_{\text{ср}} . При невозможности применения такого материала выбирают материал с большим значением \lambda_{\text{и}} , регламентированным табл. 16;
г) в соответствии с выбранной величиной \alpha_{\text{ср}} по данным табл. 17 определяют величину теплового сопротивления изоляции R днища камеры и толщину теплозащитного слоя из пеностекла по формуле
где \lambda_{\text{п}} — теплопроводность пеностекла, определяемая по Прил. 3, Вт/(м x °C);
д) в случае, если обеспечить заданное тепловое сопротивление изоляции днища не представляется возможным (по условию ограничения высоты камеры), днище реконструкции не подлежит, и для расчета величина коэффициента \alpha_{\text{дн}} принимается равной 0.
В этом случае суммарные удельные тепловые потери определяются по формуле (11).
Дальнейший ход расчета не отличается от вышеизложенного.
3.10. При проектировании новых камер с ограждениями, имеющими воздушные прослойки (см. рис. 1, б), теплотехнический расчет ведут в следующей последовательности:
а) по данным разд. 2 определяют тепловой баланс камер аналогичных габаритов, но с неутепленными ограждениями аналогичной толщины;
б) задаются максимально возможным по конструктивным соображениям значением коэффициента тепловой эффективности ограждения \alpha_{\text{ср}} ;
в) при проектировании наружных стен (рис. 1, б) по табл. 19 выбирают толщину воздушной полости L и количество тонких экранов n, разделяющих эту полость на воздушные прослойки, соответствующие заданному значению \alpha_{\text{ср}} . Данные табл. 19 приведены применительно к светоотражающим покрытиям из алюминиевой фольги, нанесенной на внутренние поверхности бетонной стены и асбоцементного листа;
г) при проектировании внутренних перегородок камер (см. рис. 1, в) толщину воздушной полости L и количество экранов n, соответствующие заданному значению \alpha_{\text{ср}} , выбирают по табл. 20;
д) при выборе типа днища расчет ведется аналогично п. 3.8 «ж» и 3.8 «з»;
е) определяют расход тепловой энергии в камерах с утепленными ограждениями Q_{\text{п}} + \Sigma Q_{\text{о}}(1 - \alpha_{\text{ср}}) .
3.11. При реконструкции действующих камер с устройством ограждений с воздушными прослойками теплотехнический расчет ведут в следующем порядке:
а) определяют толщину воздушной полости L, соответствующую максимально возможному уменьшению рабочего объема камеры;
б) по табл. 19 выбирают количество экранов n, разделяющих полость на отдельные прослойки, обеспечивающие получение максимальной величины \alpha для данной толщины имеющегося бетонного ограждения \delta_{\text{б}} ;
в) по табл. 21 определяют величину теплового сопротивления теплоизоляции R_{\text{огр}} всех ограждений камеры для заданного значения L и n. При двухстороннем расположении изоляции перегородок на каждую сторону приходится тепловое сопротивление R_{\text{огр}}/2 . По этой величине по табл. 21 определяют толщину полости L и количество экранов n для утепления каждой из двух сторон перегородок;
г) расчет днища производится по рекомендациям, изложенным в п. 3.9 «г» и 3.9 «д»;
д) тепловой баланс утепленной камеры определяют по методике, изложенной выше.
3.12. Примеры теплотехнического расчета камер периодического действия с теплоизолированными ограждениями приведены в Прил. 2.
4. ТЕПЛОТЕХНИЧЕСКИЙ РАСЧЕТ КАМЕР НЕПРЕРЫВНОГО ДЕЙСТВИЯ С НЕУТЕПЛЕННЫМИ И УТЕПЛЕННЫМИ ОГРАЖДЕНИЯМИ
4.1. Удельный расход тепловой энергии для разогрева бетона изделий и металла форм, находящихся в камере непрерывного действия, определяется по табл. 1 - 3 с учетом примечаний к этим таблицам.
4.2. Удельные потери тепла q_{1} с надземной поверхности (перекрытия и боковых стен) щелевой камеры из тяжелого бетона за время активного пропаривания принимаются по табл. 4. При условиях, отличных от стандартных, расчетные значения принимаются с коэффициентами, приведенными в примечании к табл. 4.
4.3. Расчет расхода тепловой энергии на возмещение потерь при остывании разогретых ограждений камеры за время простоев в течение третьей смены и за выходные дни сделан по фактическим поверхностям активной зоны пропаривания F_{1}^{a} и зоны охлаждения без учета подпитки паром за время простоев.
4.4. Удельные потери тепла q_{2} надземной частью неутепленных ограждений в обогреваемой зоне камеры (без учета зоны остывания) с поверхности F_{1}^{a} , а также удельные потери тепла q_{3} внутренними стенками многоярусного или многорядного щелевого блока за время остывания \tau_{1} = 8\text{ч} определяются по табл. 22 и 23 в зависимости от толщины \delta_{\text{б}} ограждений и соотношения поверхности F_{1}^{a} к объему обогреваемой зоны камеры V_{\text{к}}^{a} .
Примечание. При расчете F_{1}^{a} и V_{\text{к}}^{a} многоярусного или многорядного блока щелевых камер со смежными внутренними стенками (перегородками) учитываются габариты всего многощелевого блока, за исключением зоны остывания, т.е. расчет производится только для обогреваемой зоны блока камер.
4.5. При длительности остывания, отличной от \tau_{1} = 8\text{ч} , значения табл. 22 и 23 принимаются с коэффициентами, приведенными в табл. 24.
| Длительность остывания камеры в третью смену, ч | 0 | 1 | 2 | 4 | 6 | 8 | 10 |
|---|---|---|---|---|---|---|---|
| Коэффициенты при длительности остывания камеры в третью смену | 0 | 0,13 | 0,25 | 0,50 | 0,75 | 1,00 | 1,25 |
4.6. Удельные потери тепла q_{2}\prime и q_{3}\prime элементами ограждений с поверхностью F_{1}^{a} и F_{2}^{a} за время остывания в течение двух выходных дней (\tau_{3} + \tau_{4} = 56\text{ч}) определяются по табл. 25 и 26.
4.7. Расчетные среднесуточные (за пятидневную рабочую неделю) удельные потери тепла, МДж/м2, учитывающие остывание активной зоны за выходные дни, определяются по формулам для наружных ограждений
где величины коэффициента k определяются по табл. 24.
4.8. Непроизводительные потери тепловой энергии, МДж/м2, со всей наружной поверхности камеры за время активного пропаривания в течение двух смен (2\tau_{0} = 2 \cdot 8 = 16\text{ч}) при двухсменном формовании определяются по формуле
где V_{\text{б}} — суточная производительность камеры непрерывного действия при двухсменном формовании, м3;
F_{1}\prime — условная поверхность наружных ограждений камеры (с учетом перекрытия), м2, причем
где F_{1}^{o} — поверхность наружных ограждений в зоне остывания камеры, м2.
4.9. Непроизводительные потери тепла, МДж/м3, за время остывания наружных ограждений в течение третьей смены и за выходные дни
4.10 Непроизводительные потери тепла, МДж/м3, при остывании внутренних перегородок щелевого блока по всей его длине
где F_{2}\prime — условная поверхность перегородок блока камер, м2;
где F_{2}^{o} — поверхность перегородок в зоне остывания камеры, м2.
4.11 Непроизводительные потери тепла в грунт по всей длине камеры, МДж/м3:
где F_{3}\prime — условная поверхность камеры непрерывного действия, соприкасающаяся с грунтом, м2;
где F_{3}^{o} — поверхность камеры, соприкасающаяся с грунтом в зоне остывания, м2;
q_{4} — удельные потери тепла поверхностью камеры, соприкасающейся с грунтом (табл. 9).
4.12. Общие непроизводительные потери тепла \Sigma Q_{\text{о}} определяются суммированием Q_{1} , Q_{2} , Q_{3} и Q_{4} . Для получения общего расхода тепловой энергии в камере непрерывного действия к суммарным непроизводительным потерям тепла добавляются расходы тепла на разогрев бетона и металла форм и вагонеток из табл. 1 - 3.
4.13. В соответствии с изложенной в разд. 3 методикой расчета утепленных камер периодического действия теплотехнический расчет щелевых камер из тяжелого бетона с утепленными ограждениями производится путем введения поправочного коэффициента k = 1 - \alpha_{\text{ср}} на компоненты теплового баланса Q_{1} - Q_{4} камер из тяжелого бетона без утепления.
Примечание. Ввиду нецелесообразности утепления внутренних перегородок в действующих и малой эффективности утепления этих ограждений во вновь строящихся многоярусных щелевых камерах коэффициент на величину Q_{3} не вводится.
4.14. Численные значения коэффициента \alpha_{\text{ср}} определяются из табл. 16. При утеплении днища камер величина поправочного коэффициента \alpha_{\text{дн}} на Q_{4} определяется из табл. 17.
4.15. При расчете эффективности утепления камер непрерывного действия выбросы пара через торцы не учитываются.
4.16. Примеры теплотехнического расчета камер непрерывного действия с неутепленными и утепленными ограждениями приведены в Прил. 2.
5. ТЕПЛОИЗОЛЯЦИОННЫЕ МАТЕРИАЛЫ
5.1. Материалы, применяемые для теплоизоляции ограждающих конструкций пропарочных камер, должны отвечать следующим требованиям:
обладать заданными механическими и теплофизическими свойствами;
не разрушаться под действием температуры и возможного увлажнения в процессе эксплуатации;
иметь срок службы не ниже нормативного срока эксплуатации камер.
5.2. Для тепловой изоляции ограждений пропарочных камер рекомендуется применять материалы, основные технические характеристики которых приведены в Прил. 4.
5.3 Из приведенных в Прил. 4 теплоизоляционных материалов наиболее предпочтительными являются:
полужесткие и жесткие минераловатные плиты и плиты из пенопласта на основе резольных фенолформальдегидных смол для стен камер непрерывного действия;
термостойкие заливочные пенопласты и минераловатные плиты для стен и перегородок камер периодического действия при условии надежной паро- и гидрозащиты;
пеностекло для днища реконструируемых камер;
подсыпка из керамзитового гравия однородной фракции для днища вновь строящихся камер.
5.4 При выполнении ограждений камер с воздушными прослойками рекомендуется применять следующие материалы:
асбоцементный лист прессованный толщиной 10 — 16 мм, ГОСТ 18124-75 (929 — 59);
стеклопластиковый лист толщиной 2 мм, МРТУ 11-134-65;
фольга алюминиевая рулонная толщиной 0,2 мм, ГОСТ 745-79, или фольгоизол.
6. ПАРО- И ГИДРОЗАЩИТА ТЕПЛОИЗОЛЯЦИОННЫХ МАТЕРИАЛОВ
6.1. Расположенный на внутренней поверхности стенок камер периодического действия теплоизоляционный материал без надежной паро- и гидрозащиты быстро насыщается влагой, теряет свои теплоизоляционные свойства, и его применение без паро- и гидрозащиты не допускается.
6.2. Наиболее надежной и проверенной на практике парогидрозащитой является листовая сталь (ГОСТ 380-71) группы В, марки ВС, толщиной 3 — 4 мм.
6.3. При конструировании металлической паро- и гидрозащиты необходимо соблюдать действующие правила проектирования ответственных металлических конструкций, предусмотрев указания по производству работ по технологии сварки и по испытанию сварных швов. Конструктивные решения металлической паро- и гидрозащиты должны обеспечить возможность высококачественной сварки и полную герметичность швов.
6.4. При производстве сварочных работ следует руководствоваться требованиями СН.
6.5. Стальные листы подлежат антикоррозионному покрытию тремя слоями эпоксидной композиции ЭП-0010 по ГОСТ 10277-76.
6.6. Антикоррозионное покрытие следует наносить только на сторону металлического листа, обращенную к теплоизоляционному материалу.
6.7. В качестве заменителя листовой стали в опытном порядке может быть применен латексный состав ЛСП-904, разработанный ВНИИкровлей и выпускаемый Нагатинским заводом Главмоспромстройматериалов. Расход латекса составляет 2 кг на 1 м2 поверхности, стоимостью 1000 руб. за 1 т.
6.8. Для паро- и гидроизоляции днища может быть рекомендована бутилкаучуковая пленка гидробутил при обеспечении мер защиты ее от механических воздействий.
6.9. При наличии грунтовых вод теплоизоляционный слой подземной части камеры должен быть защищен гидроизоляцией с двух сторон. Для гидрозащиты наружных поверхностей ограждающих конструкций, соприкасающихся с землей, применяют рубероид на битумной мастике или двукратное покрытие горячим битумом наружной стороны подземных ограждений камеры.
6.10. Обеспечение гидрофобных свойств керамзитобетонных ограждений осуществляется с помощью добавки ГКЖ-94 (п. 7.12).
7. КОНСТРУКЦИИ ЭФФЕКТИВНЫХ ПРОПАРОЧНЫХ КАМЕР ПЕРИОДИЧЕСКОГО ДЕЙСТВИЯ
Общие требования к проектированию ограждений камер
7.1. При проектировании ограждений камер периодического действия следует руководствоваться следующими основными принципами:
коэффициент полезного использования тепла (КПИ) должен быть для керамзитобетонных ограждений не менее 0,55, для теплоизолированных ограждений — 0,70;
стеновые ограждения камер должны выполнять преимущественно теплозащитные функции, а их несущая способность должна быть достаточна для выдерживания подпора грунта и веса крышки;
днище камер должно быть выполнено с повышенным тепловым сопротивлением; нагрузку от стен камер и форм с изделиями должны воспринимать элементы конструкции днища, не связанные с материалом, выполняющим теплозащитные функции;
для всех видов конструкций камер защиту их ограждений от механических повреждений, в том числе и от ударов форм, следует осуществлять с помощью металлических стоек, не передающих нагрузки на теплоизолированные ограждающие конструкции.
Конструктивные особенности ограждений камер с теплоизоляционными материалами
7.2. При проектировании или реконструкции камер периодического действия теплоизоляционные материалы следует располагать с внутренней стороны ограждающих конструкций. На перегородки блока камер устанавливается теплоизоляционный материал толщиной, равной половине толщины расчетного теплоизоляционного слоя.
7.3. Теплоизоляционные материалы должны быть надежно защищены с обеих сторон от увлажнения.
7.4. Паро- и гидрозащита теплоизоляционных материалов со стороны рабочего объема камеры может быть выполнена в двух вариантах:
герметичная металлическая обшивка;
фактурный бетонный (растворный) слой с гидрозащитным латексным составом ЛСП-904.
7.5. При выполнении металлической гидрозащиты следует руководствоваться решениями, предусмотренными типовым проектом 409-28-40. Примеры конструктивных решений отдельных узлов ограждений таких камер приведены на рис. 3.
Рис. 3. Конструктивные элементы камер
с теплоизоляционными материалами
1 — железобетон; 2 — утеплитель; 3 — фольгоизол,
фольга; 4 — стальная обшивка; 5 — воздушная прослойка;
6 — U-образный патрубок (гидрозатвор); 7 — цементная
стяжка; 8 — легкобетонная панель; 9 — песчаная
подготовка; 10 — керамзитовый гравий
7.6. Поверхность теплоизоляционных материалов со стороны, обращенной к листовой стали, должна быть защищена фольгоизолом или алюминиевой фольгой.
7.7. Для камер с металлической паро- и гидрозащитой теплоизоляционных материалов следует устраивать воздушную полость между листовой сталью и теплоизоляционным материалом для удаления конденсата при случайном проникании пара в результате разгерметизации стальной обшивки стен.
7.8. Воздушная полость должна сообщаться с рабочим объемом камеры с помощью U-образных патрубков (гидрозатворов). U-образные патрубки служат как для сброса случайно проникшего конденсата, так и для вентиляции воздушной полости и подсушки теплоизоляционных материалов. U-образные патрубки в рабочем положении должны быть заполнены водой. Радиус закругления патрубка должен быть больше высоты верхнего гидрозатвора (рис. 3).
7.9. При паро- и гидрозащите теплоизоляционных материалов фактурным бетонным (растворным) слоем установка теплоизоляции может быть выполнена в двух вариантах:
при формовании сборных ограждающих конструкций в виде трехслойных панелей;
В этом случае следует руководствоваться конструктивными решениями элементов пропарочных камер, разработанными СКТБ Главмоспромстройматериалов совместно с НИЛ ФХММ и ТП.
Конструктивные особенности ограждений камер из керамзитобетона
7.10. При проектировании камер с керамзитобетонными ограждениями следует руководствоваться типовым проектом 409-28-40.
7.11. Ограждающие конструкции камер как в сборном, так и в монолитном варианте формуются из керамзитобетона марки 200, составы которого приведены в Прил. 3.
7.12. В керамзитобетонную смесь вводится гидрофобизирующая добавка ГКЖ-94 (ГОСТ 10834-76) в соответствии с «Инструкцией по изготовлению конструкций и изделий из бетонов, применяемых на пористых заполнителях» (СН 483-76), «Рекомендациями по применению химических добавок в бетоне» (Стройиздат, 1977) и «Руководством по применению химических добавок к бетону» (Стройиздат, 1975). При приготовлении керамзитобетонной смеси для формования сборных элементов ограждения дополнительно вводится воздухововлекающая добавка СДО (смола древесная омыленная) в количестве 0,2% массы цемента.
7.13. Гидрозащита наружных поверхностей камер как в сборном, так и в монолитном варианте осуществляется в соответствии с рекомендациями п. 6.9.
Конструктивные особенности ограждений камер с экранной изоляцией
7.14. Наружные ограждения камер с экранной изоляцией состоят из сборного или монолитного железобетона и экранной изоляции, выполненной из нескольких стеклопластиковых листов, создающих замкнутые воздушные прослойки. Со стороны внутреннего объема камеры стеклопластик закрыт асбоцементными листами, предохраняющими воздушные прослойки от проникания в них пара. Внутренние поверхности бетонного ограждения и асбоцементных листов покрыты фольгоизолом или алюминиевой фольгой.
7.15 Перегородки блока камер могут быть выполнены в двух вариантах:
бетонная перегородка, с двух сторон которой расположена экранная изоляция из стеклопластика, закрытого асбоцементными листами;
металлический или бетонный каркас, внутри которого расположена экранная изоляция.
7.16. При проектировании камер с экранной изоляцией следует руководствоваться чертежами конструктивных решений экономичных камер периодического действия для термообработки железобетонных изделий, разработанных КТБ Стройиндустрия Минпромстроя СССР, а также чертежами сборных эффективных пропарочных камер периодического действия с экранной теплоизоляцией для тепловой обработки железобетонных изделий, разработанными ПКТБ Главленстройматериалов.
Примеры конструктивных решений ограждений с экранной изоляцией приведены на рис. 4 и 5.

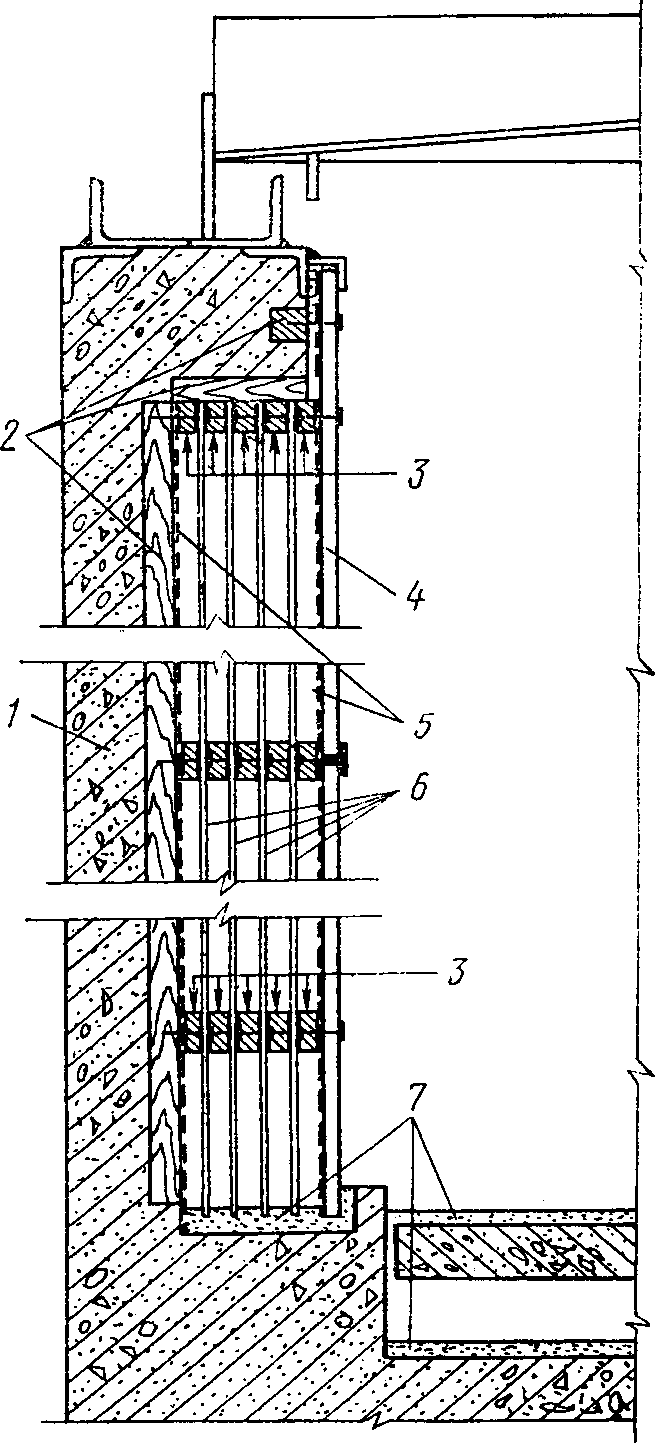

Рис. 4. Наружное ограждение камеры с экранной изоляцией
1 — железобетон; 2 — закладные деревянные бруски;
3 — деревянные прокладки; 4 — асбоцементный лист;
5 — фольгоизол или фольга; 6 — экраны; 7 — цементная стяжка

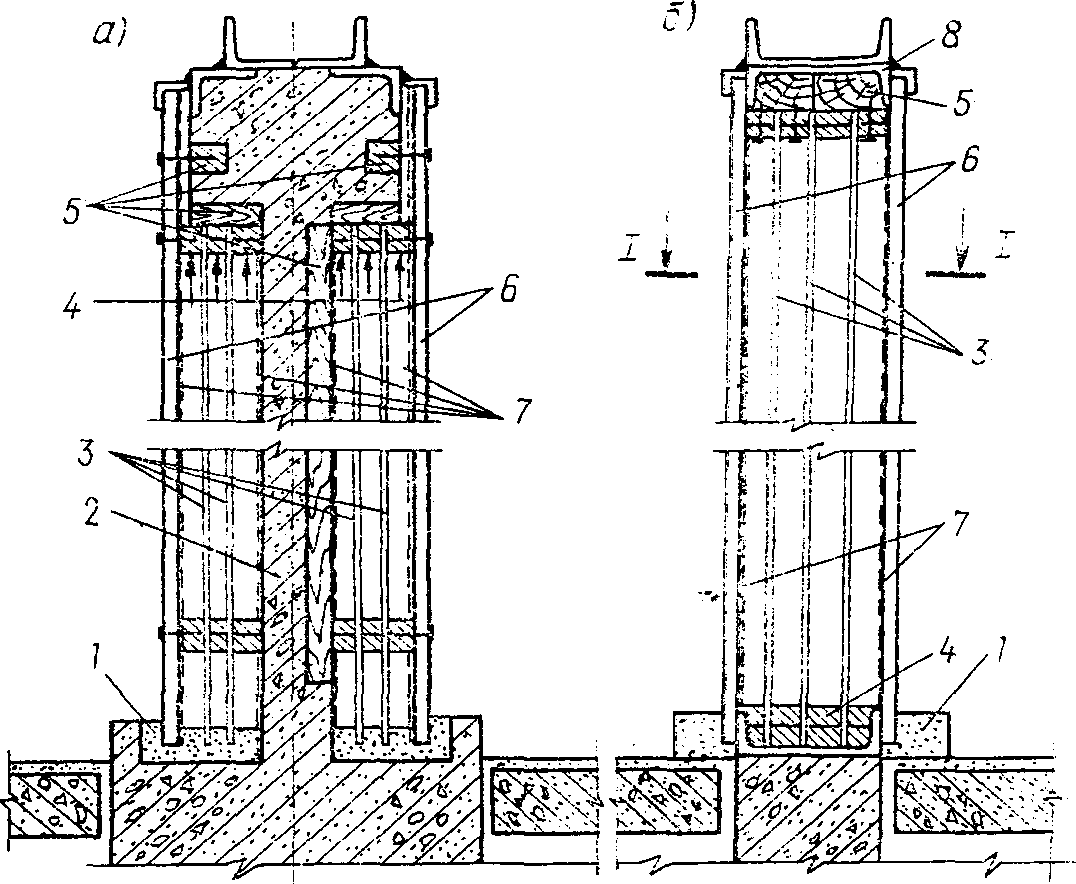

Рис. 5. Конструкции перегородок
блока камер с экранной изоляцией
а — с бетонной стенкой: 1 — цементная стяжка;
2 — железобетон; 3 — экраны; 4 — деревянные прокладки;
5 — закладные деревянные бруски; 6 — асбоцементные листы;
7 — фольгоизол или фольга; б — с металлическим каркасом:
1 — цементная стяжка; 2 — 3 - экраны; 4 — деревянные
прокладки; 5 — деревянные брусья; 6 — асбоцементные
листы; 7 — фольгоизол или фольга; 8 — элементы каркаса
7.17. Для обеспечения надежной паронепроницаемости ограждений с экранной изоляцией стык асбоцементных листов должен осуществляться на антисептированных деревянных закладных брусках. Швы между листами должны быть уплотнены мастикой перманид (ТУ-400-1-0-36-78) или цементно-песчаным раствором с добавкой жидкого стекла.
Конструкции днища камер
7.18. Основанием днища камер должна служить монолитная железобетонная (керамзитобетонная) плита, на которой должны быть установлены несущие элементы, воспринимающие нагрузку от форм с изделиями. Устройство монолитной плиты осуществляется по песчаной подготовке и керамзитовому гравию.
7.19 Теплозащита днища камер может быть осуществлена в двух вариантах:
с помощью теплоизоляционных материалов с повышенными механическими свойствами;
с применением воздушной прослойки.
7.20. При защите днища теплоизоляционными материалами следует применять керамзитобетонные многопустотные плиты для вновь строящихся камер в соответствии с типовым проектом 409-28-40 (рис. 6, а) или блоками из пеностекла для реконструируемых камер (рис. 6, б).
Рис. 6. Конструкции днища камер
а — из многопустотных керамзитобетонных плит:
1 — цементная стяжка; 2 — многопустотная плита;
3 — песчаная подготовка; 4 — подсыпка из керамзитового
гравия; 5 — фундаментная балка; 6 — бетонная подготовка;
7 — опорная балка; б — с применением блоков
из пеностекла: 1 — цементная стяжка; 2 — пеностекло;
3 — бетонное днище; 4 — песчаная подготовка
7.21. При реконструкции камер на существующий бетонный пол устанавливаются опорные балки, между которыми укладываются блоки из пеностекла.
7.22. Гидрозащита теплоизоляционного материала со стороны грунтовых вод должна осуществляться в соответствии с рекомендациями п. 6.9, а со стороны рабочего объема камеры — цементно-песчаной стяжкой.
7.23. В случае применения воздушной полости для повышения теплозащитных свойств днища следует использовать тонкостенные ребристые или плоские плиты покрытий, образующие фальш-днище (рис. 7). Уклоны фальш-днища и бетонного основания выполняются в противоположных направлениях для образования гидравлической петли с целью частичной утилизации тепла при сбросе конденсата.
Рис. 7. Конструкции днища с воздушными полостями
а — с ребристыми плитами: 1 — цементная стяжка;
2 — ребристая плита; 3 — воздушная прослойка; 4 — бетонное
днище; 5 — песчаная подготовка; б — с плоскими плитами:
1 — цементная стяжка; 2 — плоская плита; 3 — воздушная
прослойка; 4 — бетонное днище; 5 — песчаная подготовка
Основные требования к конструкциям крышек и гидрозатворов камер
7.24. Крышки пропарочных камер должны иметь металлический каркас и теплоизоляционный слой (см. Прил. 3), защищенный с двух сторон металлическими листами толщиной 3 — 4 мм. Крышки должны с запасом воспринимать статические и динамические нагрузки, быть паронепроницаемыми и иметь надежный гидравлический затвор. Верхняя обшивка крышек камер, эксплуатируемых на полигоне, должна быть водонепроницаемая.
7.25. Крышки могут быть выполнены плоскими или двускатными. Плоские крышки (типовой проект 409-28-40) имеют с внутренней стороны подвесной наклонный экран в виде металлических листов, собранных внахлестку, для организованного отвода конденсата в гидрозатвор (рис. 8, а).

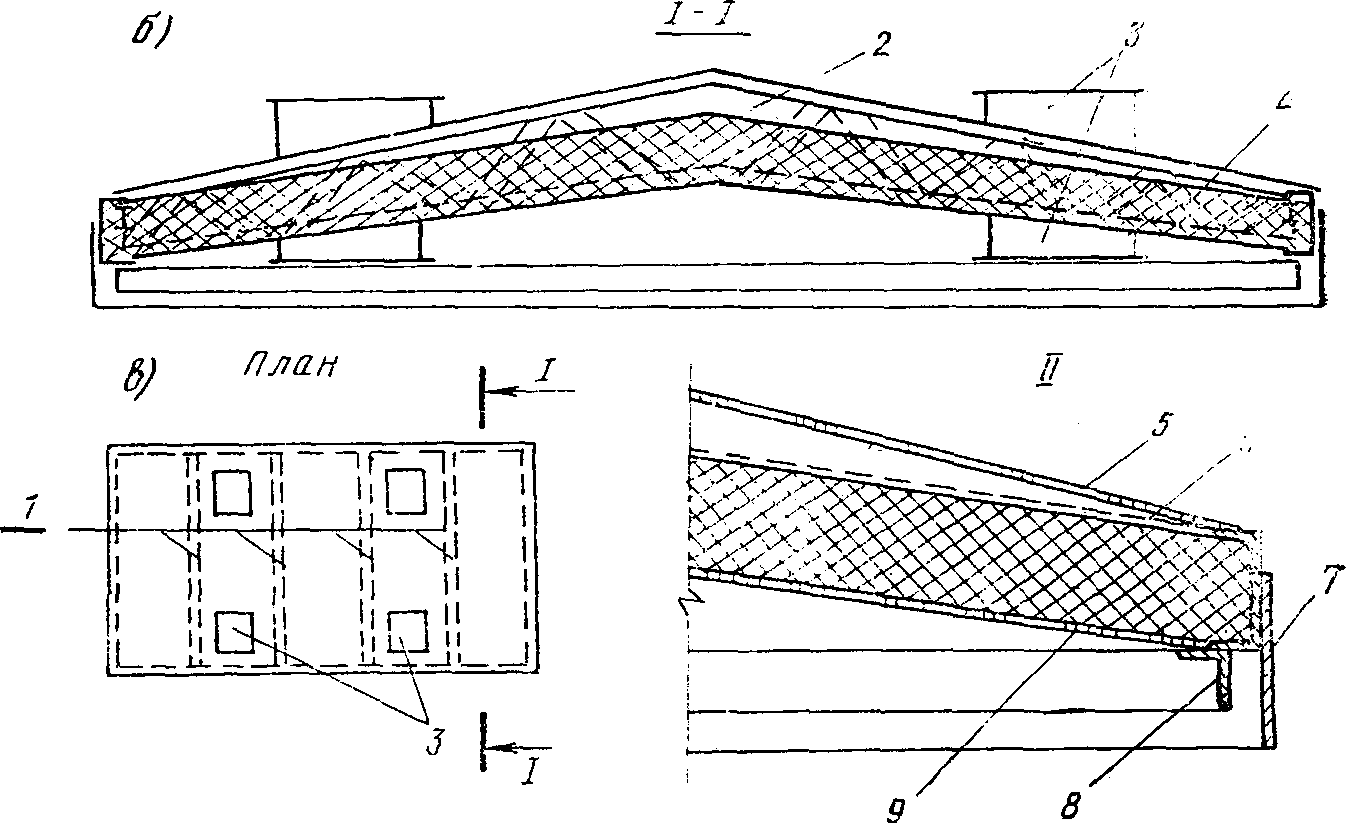

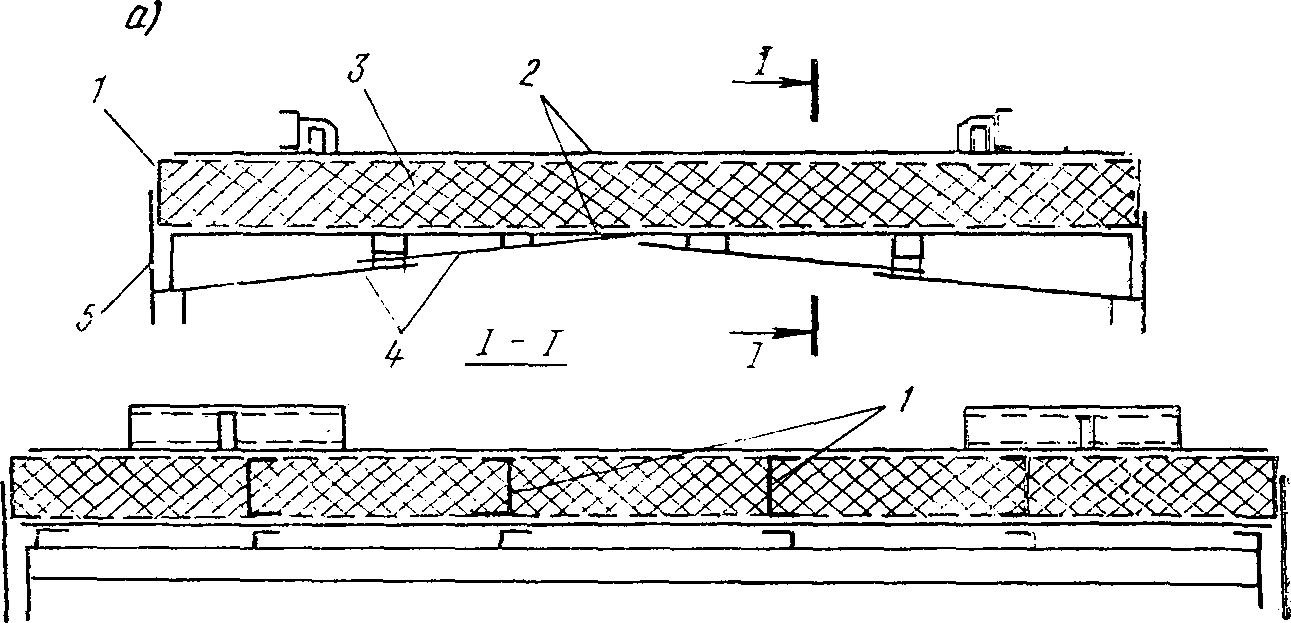

Рис. 8. Конструктивные схемы крышек камер
а — плоские крышки: 1 — каркас; 2 — стальная обшивка;
3 — минераловатная теплоизоляция; 4 — стальные экраны;
5 — опорное ребро; б — двускатные крышки: 1 — фермы
каркаса; 2 — вентилируемое пространство; 3 — опора;
4 — теплоизоляция; 5 — верхняя стальная обшивка;
6 — стальная сетка; 7 — опорное ребро; 8 — уплотняющее
ребро; 9 — нижняя стальная обшивка
Для повышения жесткости и устранения пропеллерности рекомендуется применять двускатные крышки арочного типа, выполненные из легких стальных ферм, конструкции ПКТБ Главленстройматериалов или ЦНИИЭПсельстроя (рис. 8, б).
7.26. С целью увеличения сопротивления гидрозатвора и уменьшения потерь тепла через него опорную часть борта крышки рекомендуется изготавливать из полосовой стали толщиной не менее 10 мм в виде двойного ребра (см. рис. 8).
7.27. Для возможности организованного штабелирования двускатных крышек (но не более двух в одном штабеле) на их верхнем поясе должны быть предусмотрены специальные опоры по периметру крышки (см. рис. 8, б).
7.28. Запрещается применение железобетонных, керамзитобетонных, деревометаллических крышек, а также крышек с насыпной теплоизоляцией.
7.29. Гидравлический затвор должен быть выполнен из швеллера с высотой полки не менее 100 мм. С целью повышения плотности гидрозатвора рекомендуется увеличивать высоту полки швеллера до 150 мм.
Для камер, расположенных на полигонах, внешнее ребро затвора на наружных стенках должно быть ниже внутреннего ребра для слива из полости затвора атмосферной влаги.
7.30. Для камер длиной более 10 м, камер, расположенных в один ряд, или при наличии в блоке более чем четырех камер гидрозатвор следует заполнять индивидуальным для каждой камеры.
Особенности изготовления и монтажа теплоизолированных камер
7.31. Монтаж камер с теплоизолированным слоем и металлической паро- и гидрозащитой осуществляется в соответствии с порядком производства работ, приведенном в типовом проекте 409-28-40. Особое внимание следует уделить надежности и герметичности сварных швов металлической обшивки. Проверка герметичности швов осуществляется в соответствии с рекомендациями, приведенными в типовом проекте.
7.32. При изготовлении камер из монолитного керамзитобетона смеси, применяемые для формования, должны иметь подвижность 1 — 3 см и укладываться в конструкции с уплотнением вибробулавой.
7.33. При формовании сборных элементов керамзитобетонных ограждений следует предусмотреть защитный слой толщиной 30 мм из тяжелого бетона марки М200 на мелком заполнителе с гидрофобизирующей добавкой ГКЖ-94. Защитный слой следует укладывать на поддон формы.
7.34. Под керамзитобетонные панели ограждений по плитам днища осуществляется подливка из бетона марки М100 на мелком заполнителе с гидрофобизирующей добавкой ГКЖ-94.
7.35. Стыки из сборных элементов керамзитобетонных ограждений по всей высоте шва замоноличиваются керамзитобетоном М200 с гидрофобизирующей добавкой ГКЖ-94.
7.36. При монтаже камер с экранной изоляцией создание воздушных прослоек можно осуществлять в двух вариантах: непосредственно на месте монтажа; отдельными сборными пакетами.
7.37. При создании воздушных прослоек непосредственно на месте монтажа камер на бетонную основу стены, в которую предварительно заанкерены деревянные закладные бруски, приклеивается с помощью мастики перманид алюминиевая фольга или фольгоизол. К деревянным закладным деталям крепятся деревянные прогоны из брусков, сечение которых соответствует толщине выбранной воздушной прослойки. К брускам крепится листовой стеклопластик. Последующие слои набираются аналогично путем крепления очередного деревянного прогона к предыдущему с прокладкой между ними экрана из стеклопластика. На последние прогоны крепится фольга (фольгоизол) и асбоцементный лист.
7.38. У днища камеры стеклопластиковые и асбоцементные листы замоноличиваются цементно-песчаным раствором. В верхней части камеры асбоцементный лист крепится к деревянному прогону, торец листа закрывается стальным уголком.
7.39. Асбоцементные листы стыкуются на деревянных прогонах, а швы между ними герметизируются цементно-песчаным раствором с добавкой жидкого стекла.
7.40. При использовании сборных пакетов с воздушными прослойками на деревянную раму, толщина которой равна расчетной толщине воздушной прослойки, крепится плоский стеклопластиковый лист. Затем на стеклопластиковый лист накладывается рама аналогичных размеров и крепится к первой. Эти операции повторяют до набора количества воздушных прослоек, определяемого теплотехническим расчетом.
7.41. Сборные пакеты крепятся к внутренней поверхности ограждений камер, на которую предварительно наклеена алюминиевая фольга или фольгоизол.
7.42. Со стороны рабочего объема камеры пакеты закрываются асбоцементным листом, на внутреннюю поверхность которого наклеена алюминиевая фольга или фольгоизол. Стык асбоцементных листов осуществляется на деревянных брусках, конструктивно связанных с бетонным ограждением камеры.
7.43. Швы, образующиеся при стыковке асбоцементных листов, уплотняются цементно-песчаным раствором с добавкой жидкого стекла.
7.44. При монтаже перегородок блока камер в предварительно смонтированный стальной каркас вставляются сборные пакеты с воздушными прослойками (см. п. 7.40). Сборные пакеты с обеих сторон закрываются асбоцементными листами, на внутреннюю поверхность которых наклеивается алюминиевая фольга или фольгоизол. Стык асбоцементных листов осуществляется на деревянных брусках, конструктивно связанных с металлическим каркасом перегородок.
7.45. Все деревянные элементы (закладные детали, прогоны, рамы и т.п.) должны быть антисептированы и проварены в кипящей олифе или петролатуме.
8. ПАРОСНАБЖЕНИЕ ПРОПАРОЧНЫХ КАМЕР
8.1. Для стабилизации теплового режима работы камер и часового потребления пара на каждой паровой магистрали, питающей камеры, должны быть установлены регуляторы давления пара, например типа 21ч10НЖ. Настройка регуляторов давления пара должна производиться из условия поддержания давления пара перед камерами не менее 0,2 МПа (1 ати).
8.2. Для нормируемой подачи пара в камеры каждый ввод в камеру должен быть оборудован дроссельной диафрагмой.
8.3. При применении автоматических систем регулирования температурного режима тепловой обработки изделий внутренний диаметр диафрагмы выбирается из условия максимального часового расхода пара.

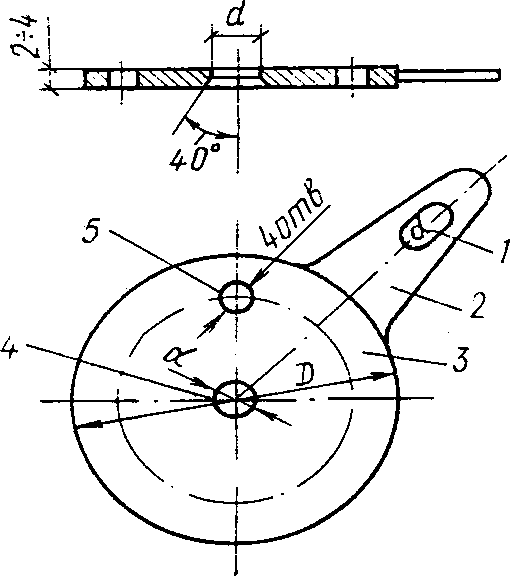

8.4. Подбор дроссельных диафрагм осуществляется в соответствии с рекомендациями, приведенными в Прил. 5.
8.5 Схемы разводки паровых труб в камерах могут быть выполнены в следующих вариантах:
кольцевой коллектор, расположенный у днища камеры по ее периметру (рис. 9);
вертикальные стояки, вваренные в кольцевой коллектор, расположенный по периметру у днища камеры (рис. 10).

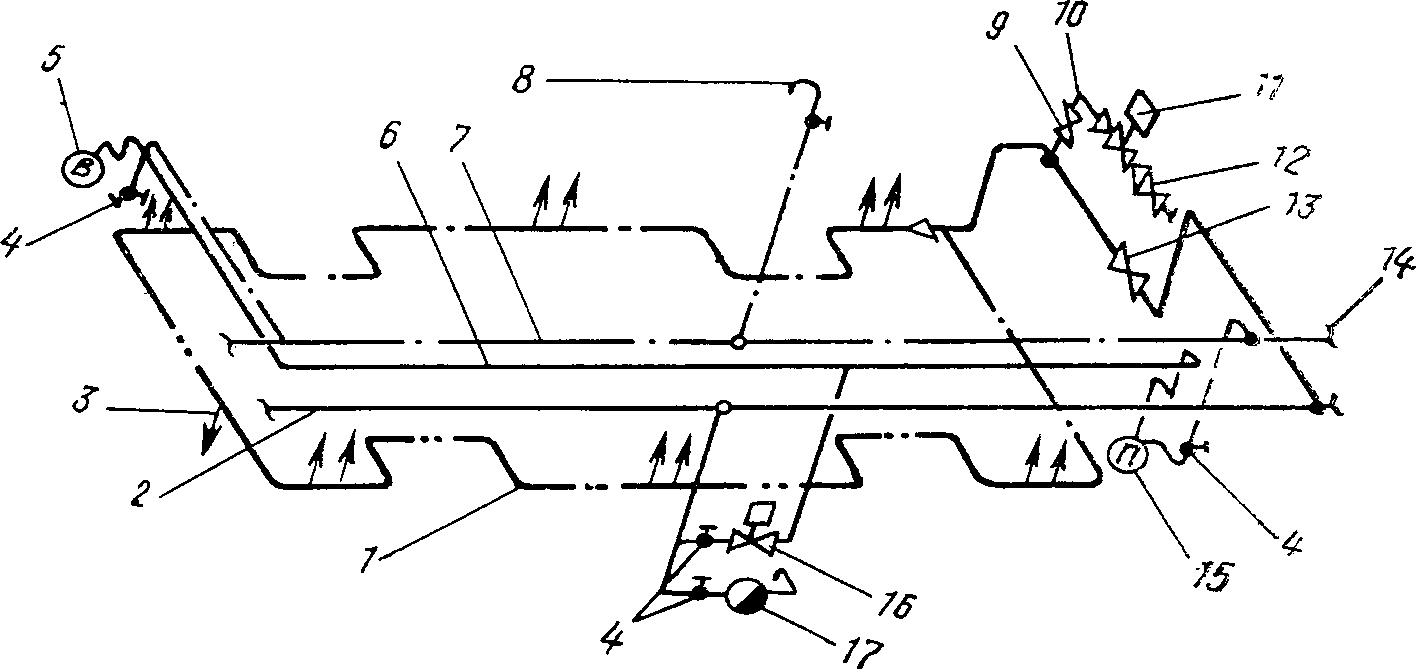

Рис. 9. Принципиальная схема парораспределения с кольцевым
коллектором (по типовому проекту 409-28-40)
1 — перфорированный трубопровод D_{y} - 50\text{мм} ; 2 — магистральный
паропровод (труба 89 x 3,5 мм); 3 — отверстие диаметром
6 мм для стока конденсата; 4 — вентили запорные муфтовые;
5 — вентиляционный водяной затвор; 6 — паропровод
к эжекторам приточного и вентиляционного водяных затворов
(труба D_{y} - 15\text{мм} ); 7 — водопровод к водяным эжекторным
затворам (труба D_{y} - 15\text{мм} ); 8 — водопровод к водяному
затвору крышки камеры; 9, 12, 13 — задвижки;
10 — дроссельная диафрагма; 11 — регулирующий клапан;
14 — магистральный водопровод (труба D_{y} - 50\text{мм} );
15 — приточный водяной затвор; 16 — клапан управления
подачей пара к эжекторам; 17 — конденсатоотводчик

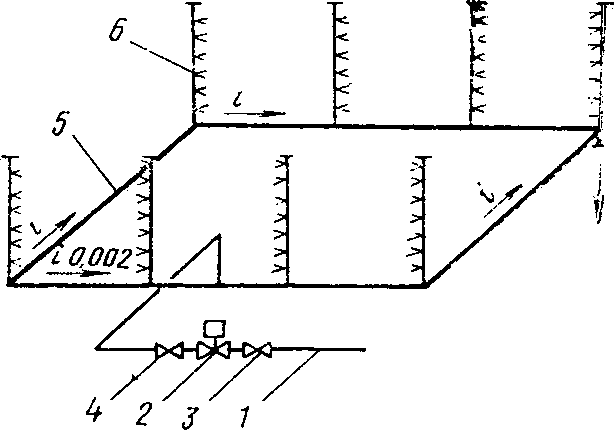

Рис. 10. Схема парораспределения с вертикальными стояками
1 — подводящий паропровод; 2 — регулирующий клапан;
3, 4 — запорные вентили; 5 — паропровод по периметру
камеры; 6 — вертикальные перфорированные стояки
8.6. Кольцевой коллектор и вертикальные стояки могут быть выполнены перфорированными либо оборудованы соплами.
Вертикальные стояки могут быть также оснащены насосами-кондиционерами.
Диаметр отверстий перфорации рекомендуется принимать в пределах 3 — 5 мм. Для обеспечения равномерного распределения пара по объему камеры суммарная площадь отверстий в перфорированной трубе принимается равной половине площади ее сечения.
8.7. Отверстия в перфорированных вертикальных стояках располагают таким образом, чтобы истекающие из них струи пара создавали направленное замкнутое движение паровоздушной среды, обеспечивающее выравнивание температуры в различных зонах камеры.
8.8. В целях интенсификации движения паровоздушной среды и улучшения условий теплообмена коллекторы и вертикальные стояки рекомендуется оборудовать соплами (типа Лаваля). Рекомендуемая схема распределения пара с помощью сопл состоит из двух коллекторов, расположенных у противоположных стенок камер на разной высоте (рис. 11).

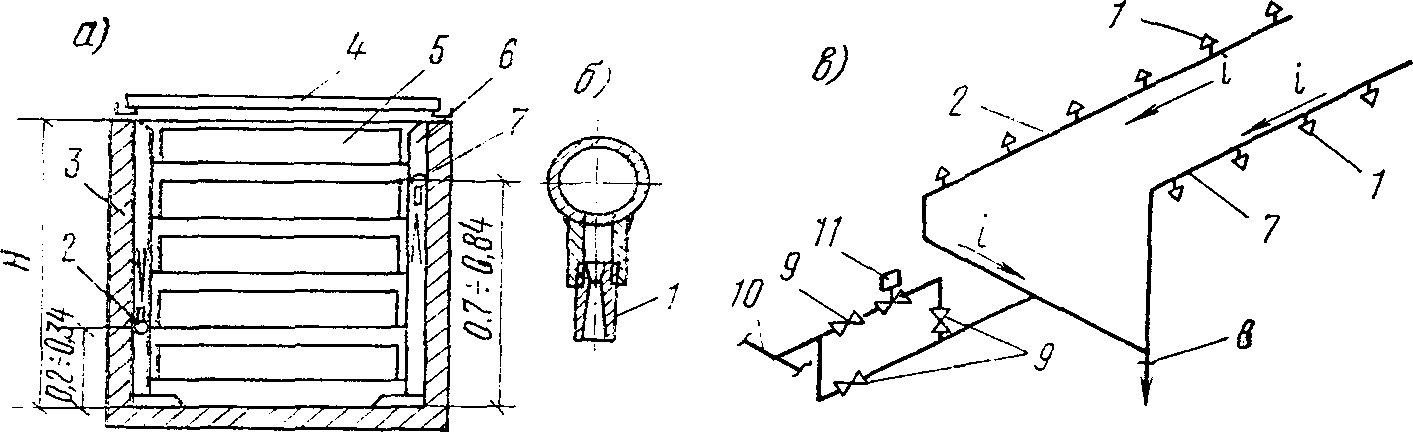

Рис. 11. Схема парораспределения с помощью сопл
а — поперечный разрез камеры; б — схема присоединения
сопла к паропроводу; в — схема расположения коллекторов
с соплами; 1 — сопло; 2 — нижний коллектор; 3 — ограждение
камеры; 4 — крышка камеры; 5 — формы с изделиями;
6 — стойки пакетировщика; 7 — верхний коллектор;
8 — съемная дроссельная шайба для стока конденсата;
9 — вентили запорные; 10 — магистральный
паропровод; 11 — регулирующий клапан
Сопла нижнего и верхнего коллекторов расположены во взаимопротивоположных направлениях. Струи пара не должны быть направлены на поверхность изделий. Выбор типа, расчет характеристик и количество сопл осуществляется в соответствии с «Методическими указаниями по проектированию ямной пропарочной камеры с интенсивной циркуляцией греющей среды», Киев, 1974.
8.9. Эффективность системы парораспределения с использованием сопл может быть повышена за счет применения внешнего эжектора (рис. 12). Теплообмен в камере в этом случае улучшается за счет подсоса паровоздушной смеси из нижней зоны камеры через перфорированный коллектор. Для устройства работы эжекторов давление пара перед дроссельной диафрагмой должно находиться в пределах 0,5 — 0,6 МПа (4 — 5 ати).

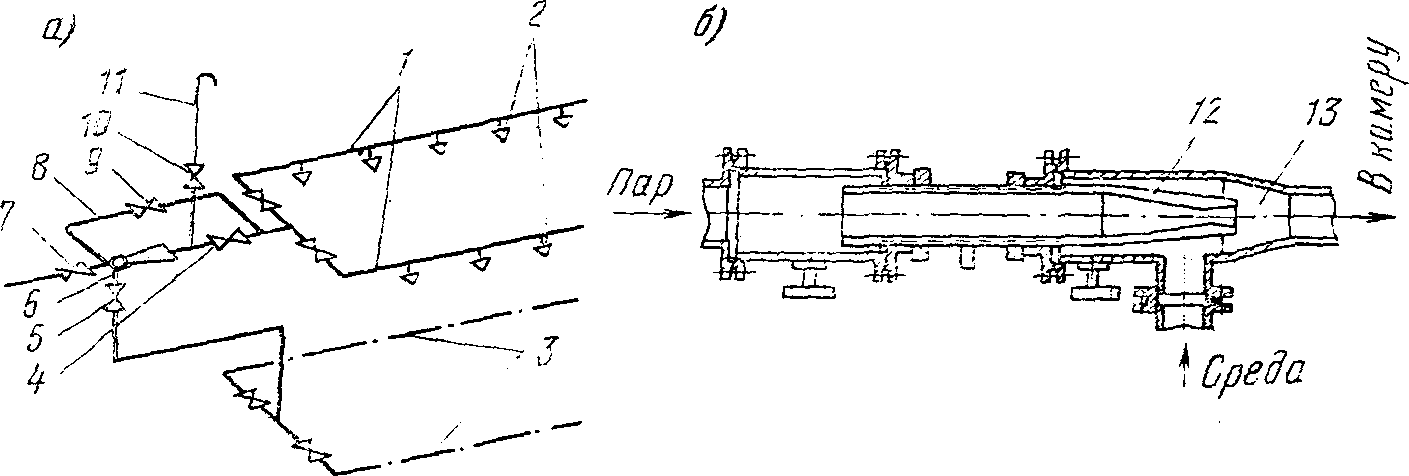

Рис. 12. Схема парораспределения с внешним эжектором
а — схема расположения распределительных паропроводов;
б — схема внешнего эжектора; 1 — распределительные
паропроводы (коллекторы); 2 — сопла; 3 — перфорированные
трубы; 4, 5, 7, 9, 10 — вентили; 6 — внешний эжектор;
8 — обводная линия; 11 — продувочный трубопровод;
12 — сопло эжектора; 13 — смесительная камера
8.10. Для выравнивания температурного поля паровоздушной среды в камере рекомендуется применять насосы-кондиционеры (рис. 13). При установке насосов-кондиционеров следует обратить внимание, что они могут эффективно работать при давлении пара перед дроссельной диафрагмой 0,5 — 0,6 МПа (4 — 5 ати).

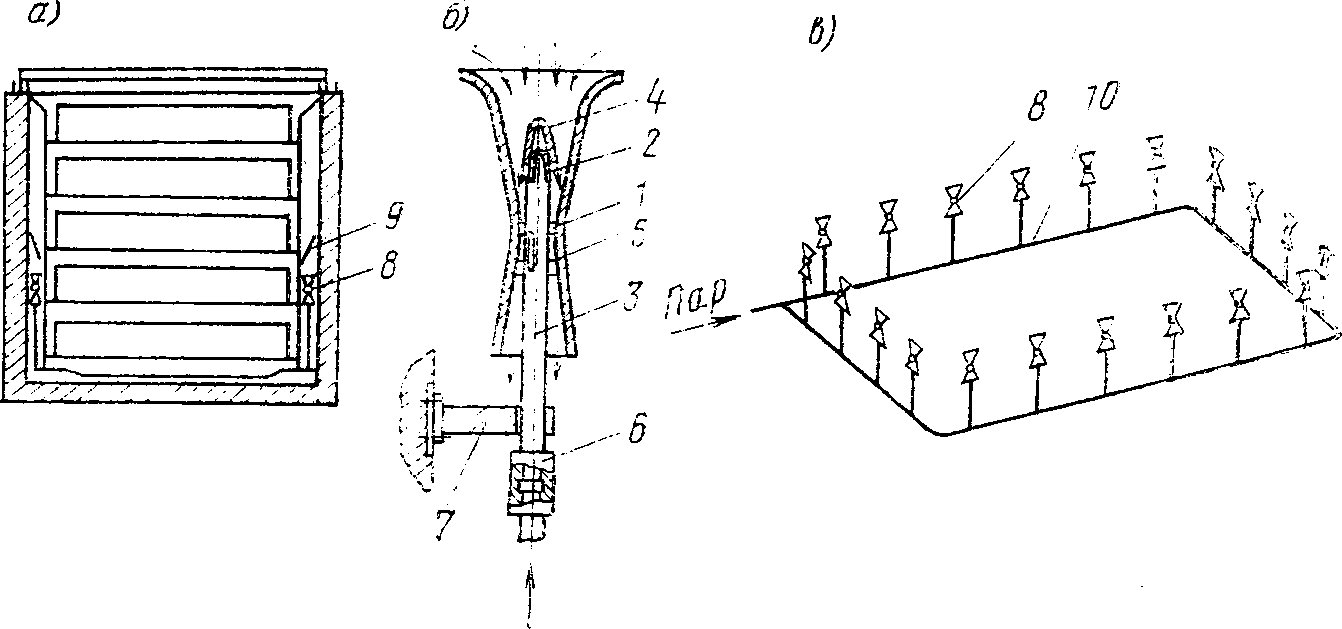

Рис. 13. Схема парораспределения
с помощью насосов-кондиционеров
а — поперечный разрез камеры; б — схема
насоса-кондиционера; в — схема расположения
насоса-кондиционера; 1 — корпус смесителя; 2 — сопло;
3 — труба; 4 — отражатель; 5 — клиновые упоры;
6 — муфтовое резьбовое соединение; 7 — кронштейн;
8 — насос-кондиционер; 9 — защитные
устройства; 10 — внутренний паропровод

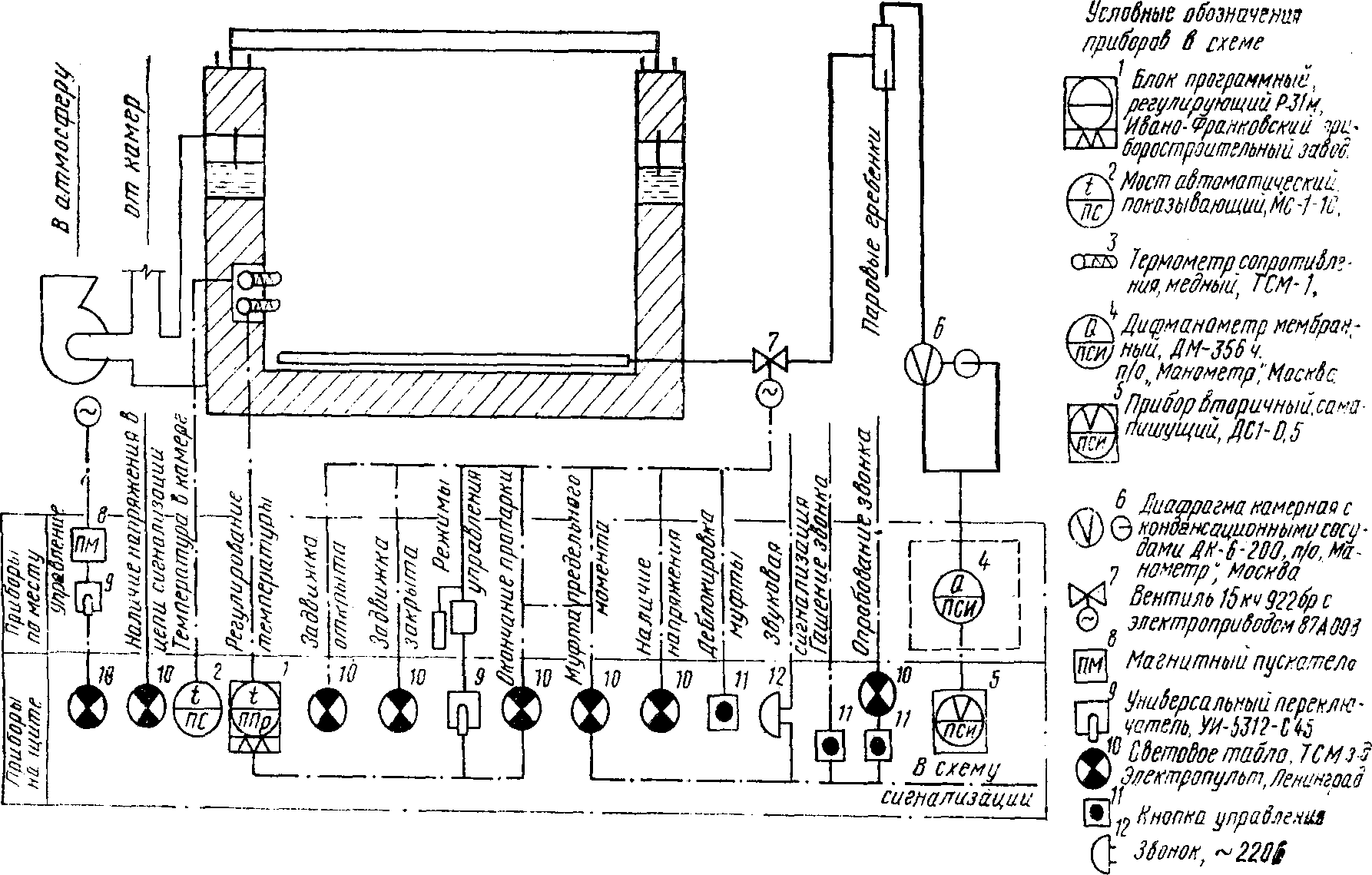

9. АВТОМАТИЗАЦИЯ ПРОЦЕССА ТЕПЛОВЛАЖНОСТНОЙ ОБРАБОТКИ ЖЕЛЕЗОБЕТОННЫХ ИЗДЕЛИЙ
9.1. Автоматизация процесса тепловлажностной обработки позволяет поддерживать температурно-влажностный режим пропаривания бетона, обеспечивает заданные качественные показатели изделий и снижает расход тепловой энергии на 15 — 25% по сравнению с аналогичными тепловыми установками, режим в которых поддерживается вручную.
9.2 Для регулирования процесса тепловлажностной обработки в камерах могут быть рекомендованы:
электронные программные регуляторы типа Р-31М, выпускаемые Ивано-Франковским приборостроительным заводом Минприбора;
пневматическая система программного регулирования типа «Пуск», серийно выпускаемая Усть-Каменогорским заводом приборов Минприбора;
на действующих предприятиях допускается использование выпускавшихся ранее программных регуляторов типа ПРТЭ и ЭРП-61.
9.3. Установка и монтаж устройств автоматики должны производиться в соответствии с типовым проектом 409-28-40 «Камеры периодического действия для тепловой обработки изделий из тяжелого и легкого бетонов».
9.4. В качестве комплексной системы автоматического контроля и программного регулирования режимов тепловлажностной обработки в камерах рекомендуется применять систему САУ-ТО, разработанную ВНИИжелезобетоном при участии КТБ ВНИПИстромсырье (техническая документация) и выпускаемую Опытным заводом ВНИИжелезобетона (Прил. 6).
9.5 С 1984 г. будут серийно выпускаться новые комплектные системы автоматизации тепловлажностной обработки изделий:
на элементах пневмоавтоматики СПУРТ-1 (изготовитель — Усть-Каменогорский завод Минприбора);
на базе блоков Р-31М комплекс СКРЖ (изготовитель — Тернопольский РМЗ Минпромстроя УССР).
9.6. Система пароснабжения автоматизируемых тепловых установок должна обеспечивать поддержание давления пара в заданных пределах при максимальном его расходе. Для регулирования заданной величины давления пара в магистрали следует устанавливать регулятор давления прямого действия, например типа 21ч10НЖ или РД.
9.7. Для уменьшения потерь тепла и устойчивой работы регуляторов температуры должны быть устранены возможные утечки пара из камер и запорно-регулирующей арматуры.
9.8. Каждая камера после исполнительного механизма должна быть оснащена дроссельной диафрагмой, диаметр отверстия которой должен быть выбран из условия максимального его расхода. Установка исполнительных механизмов на паровых вводах должна осуществляться с применением байпасов, обеспечивающих возможность перекрытия пара для проведения ремонтно-профилактических работ.
9.9. Датчики температуры программных регуляторов и измерительных приборов устанавливаются непосредственно в специальных нишах внутри камеры, расположенных на половине ее высоты. Часть датчика, находящаяся непосредственно в камере, должна быть надежно защищена от механических повреждений. В качестве датчиков температуры рекомендуются термометры сопротивления (ТСМ, ТСП) и термопары (ТХК, ТМК).
Для обеспечения надежной работы датчиков температуры в условиях повышенной влажности следует устанавливать термометры сопротивления и термопары штуцером (головкой) вниз, под углом 5 — 7° к горизонтали.
9.10. Щиты с приборами автоматики рекомендуется устанавливать в сухом отапливаемом помещении. В качестве исключения щиты разрешается устанавливать непосредственно в цехе.
ПРИМЕРЫ ТЕПЛОТЕХНИЧЕСКОГО РАСЧЕТА ПРОПАРОЧНЫХ КАМЕР
С НЕУТЕПЛЕННЫМИ И ТЕПЛОИЗОЛИРОВАННЫМИ ОГРАЖДЕНИЯМИ
Пример 1. Блок из трехсекционных неутепленных ямных камер с ограждениями из тяжелого бетона.
пропариваемый бетон марки М200 на портландцементе М400;
объем пропариваемых изделий в плотном теле в трех секциях блока V_{\text{б}} = 18,9\text{м}^{3} ;
внутренние габариты одной секции камеры: длина — 7,2 м, ширина — 2,5 м, высота — 3,5 м;
заглубление днища камеры в грунт относительно пола цеха h = 0,5 м;
толщина бетонных стенок, днища и перегородок камеры \delta_{\text{б}} = 0,3\text{м} ;
масса металла форм, приходящаяся на 1 м3 пропариваемого бетона, g = 3 т/м3.
Режим работы камеры принимается для стандартных условий, перечисленных в п. 2.3.
Внутренний объем трех секций в одном блоке
поверхность наружных стен блока камер выше отметки пола (без площади крышек)
$F_{1} = 2[(7,2 + 2 \cdot 0,3) + 3 \cdot 2,5 + 4 \cdot 0,3](3,5 — 0,5) = 99\text{м}^{2}$ ;
F_{2} = 2(7,2 \cdot 3,5) = 50,4\text{м}^{2} ;
модуль надземной поверхности стен блока камер
по табл. 1
Q_{\text{б}} = 126\text{МДж}/\text{м}^{3} (30 тыс. ккал/м3);
по табл. 3 при g = 3 т/м3
Q_{\text{м}} = 113\text{МДж}/\text{м}^{3} (27 тыс. ккал/м3);
полезный расход тепловой энергии
Q_{\text{п}} = Q_{\text{б}} + Q_{\text{м}} = 239\text{МДж}/\text{м}^{3} (57 тыс. ккал/м3);
по табл. 4 удельные потери тепла с 1 м2 поверхности надземной части стен блока камер за время активного пропаривания ( \tau_{0} = 10\text{ч} , \Delta t = 65^{\circ}C )
q_{1} = 13,6\text{МДж}/\text{м}^{2} (3,25 тыс. ккал/м2);
то же, в пересчете на 1 м3 бетона
Q_{1} = \frac{13,6 \cdot 99}{18,9} = 71,2\text{МДж}/\text{м}^{3} (17 тыс. ккал/м3);
по табл. 5 удельные потери тепла с 1 м2 наружной надземной поверхности F_{1} блока камер при их остывании после прекращения подачи пара за \tau_{1} + \tau_{2} = 14\text{ч}
q_{2} = 24,7\text{МДж}/\text{м}^{2} (5,9 тыс. ккал/м2);
по табл. 7 удельные потери тепла с 1 м2 наружной надземной поверхности F_{1} блока ямных камер при их остывании в течение выходных дней за \tau_{3} + \tau_{4} = 56\text{ч}
q_{2}\prime = 34,2\text{МДж}/\text{м}^{2} (8,2 тыс. ккал/м2);
удельные потери тепла при остывании надземной части стен в пересчете на 1 м3 бетона по формуле (4)
Q_{2} = \frac{(24,7 + 0,2 \cdot 34,2)99}{18,9} = 165,2\text{МДж}/\text{м}^{3} (39,5 тыс. ккал/м3);
по табл. 6 удельные потери тепла с 1 м2 поверхности перегородок F_{2} при их остывании после прекращения подачи пара
q_{3} = 35,8\text{МДж}/\text{м}^{2} (8,55 тыс. ккал/м2);
по табл. 8 удельные потери тепла с 1 м2 поверхности перегородок при их остывании в течение выходных дней
q_{3}\prime = 50,7\text{МДж}/\text{м}^{2} (12,1 тыс. ккал/м2);
удельные потери тепла при остывании перегородок в перерасчете на 1 м3 бетона по формуле (5)
Q_{3} = \frac{(35,8 + 0,2 \cdot 50,7)50,4}{18,9} = 122,5\text{МДж}/\text{м}^{3} (29,2 тыс. ккал/м3);
по табл. 9 удельные потери тепла в грунт с 1 м2 поверхности днища блока камер и части наружных стен, расположенных ниже уровня пола F_{3} , за время \tau_{0} + \tau_{1} = 18\text{ч}
q_{4} = 12,6\text{МДж}/\text{м}^{2} (3 тыс. ккал/м2);
то же, в пересчете на 1 м3 бетона
Q_{4} = \frac{12,6 \cdot 94,3}{18,9} = 62,9\text{МДж}/\text{м}^{3} (15 тыс. ккал/м3);
суммарные непроизводительные потери тепла в камере по уравнению (2)
\sum Q_{\text{о}} = 71,2 + 165,2 + 122,5 + 62,9 = 421,8\text{МДж}/\text{м}^{3} (100,7 тыс. ккал/м3);
суммарный удельный расход тепла в камере
\sum Q = 239 + 421,8 = 660,8\text{МДж}/\text{м}^{3} (157,7 тыс. ккал/м3);
коэффициент полезного использования тепла в камере по уравнению (1)
Пример 2. Проектируемый блок из трехсекционных теплоизолированных ямных камер.
габариты камеры те же, что и в примере 1;
толщина стен перегородок из тяжелого бетона 0,2 м;
толщина днища из тяжелого бетона 0,3 м.
Остальные исходные данные те же, что и в примере 1.
Первоначально выполняется расчет блока камер заданных габаритов без теплоизоляции ограждений.
Внутренний объем трех секций в одном блоке
V_{\text{к}} = (7,2 \cdot 2,5 \cdot 3,5)3 = 189\text{м}^{3} ;
поверхность наружных стен блока камер выше отметки пола
$F_{1} = 2[(7,2 + 2 \cdot 0,2) + 3 \cdot 2,5 + 4 \cdot 0,2](3,5 — 0,5) = 95,4\text{м}^{2}$ ;
F_{2} = 2(7,2 \cdot 3,5) = 50,4\text{м}^{2} ;
модуль надземной поверхности стен блока камер
по табл. 1 Q_{\text{б}} = 126\text{МДж}/\text{м}^{3} (30 тыс. ккал/м3);
по табл. 3 Q_{\text{м}} = 113\text{МДж}/\text{м}^{3} (27 тыс. ккал/м3);
по табл. 4 q_{1} = 13,6\text{МДж}/\text{м}^{2} (3,25 тыс. ккал/м2);
по табл. 5 q_{2} = 24,7\text{МДж}/\text{м}^{2} (5,9 тыс. ккал/м2);
по табл. 7 q_{2}\prime = 34,3\text{МДж}/\text{м}^{2} (8,2 тыс. ккал/м2);
по табл. 6 q_{3} = 35,8\text{МДж}/\text{м}^{2} (8,55 тыс. ккал/м2);
по табл. 8 q_{3}\prime = 50,7\text{МДж}/\text{м}^{2} (12,1 тыс. ккал/м2);
по табл. 9 q_{4} = 12,6\text{МДж}/\text{м}^{2} (3 тыс. ккал/м2);
задаемся значением коэффициента полезного использования тепла \eta_{\text{у}} = 0,8 ; по уравнению (14)
по табл. 16 назначаются параметры тепловой изоляции ( \lambda_{\text{п}} и \delta_{\text{и}} ) в соответствии с расчетной величиной \alpha_{\text{ср}} для заданной толщины стен и перегородок из тяжелого бетона 0,2 м.
Возможные варианты этих параметров (с округлением до +/- 0,01):
\delta_{\text{и}} , м \lambda_{\text{п}} , Вт/(м x °C)
0,06 0,07 0,08 0,10 0,12 0,14 0,15 0,17
По полученным расчетным характеристикам \delta_{\text{и}} и \lambda_{\text{п}} назначается ассортимент необходимых теплоизоляционных материалов для стен и перегородок. По Прил. 3 для утепления камеры можно применить полужесткие минераловатные плиты на синтетическом связующем:
; \delta_{\text{и}} = 0,06\text{м} .
По табл. 17 принимаем
и по уравнению (15) определяем требуемую толщину слоя подсыпки керамзитового гравия:
\delta_{\text{п}} = (1,1 - 0,2:2,33)0,23 = 0,23\text{м} .
Суммарные удельные потери тепла в теплоизолированной камере по уравнению (10)
\sum Q_{\text{о}}^{\text{у}} = \sum Q_{\text{о}}(1 - \alpha_{\text{ср}}) = 410,1(1 - 0,85) = 61,52\text{МДж}/\text{м}^{3} (14,7 тыс. ккал/м3).
Суммарный удельный расход тепловой энергии в теплоизолированных камерах
\sum Q_{\text{у}} = 126 + 113 + 61,5 = 300,5\text{МДж}/\text{м}^{3} (71,8 тыс. ккал/м3).
Пример 3. Реконструируемый блок из действующих трехсекционных камер, подлежащих теплоизоляции.
Исходные данные для расчета приняты те же, что в примере 1. Максимально допустимая толщина изоляции одного слоя 0,04 м.
По табл. 16 для бетонных стен \delta_{\text{б}} = 0,3\text{м} и \delta_{\text{и}} = 0,04\text{м} выбираем теплоизоляционный материал с
, обеспечивающий величину \alpha_{\text{ср}} = 0,7 (в связи с невозможностью практического использования материала, имеющего
; по табл. 17 при \alpha_{\text{дн}} = 0,7
.
По уравнению (17) определяем толщину теплозащитного слоя на днище камеры из пеностекла
:
\delta_{\text{п}} = 0,9 \cdot 0,10 = 0,09\text{м} .
Из условия ограничения высоты камеры применить блоки из пеностекла суммарной толщиной 9 см не представляется возможным, в связи с чем принимаем \alpha_{\text{дн}} = 0 . Удельные суммарные потери тепла в камере после изоляции ее стен и перегородок по уравнению (12)
Удельный суммарный расход тепловой энергии в теплоизолированной камере
\sum Q^{\text{у}} = 239 + 170,6 = 409,6\text{МДж}/\text{м}^{3} (97,7 тыс. ккал/м3);
коэффициент полезного использования тепла в камере по уравнению (1)
\eta_{\text{у}} = \frac{239}{409,6} = 0,58
(по примеру 1 для неизолированных камер \eta_{\text{у}} = 0,36 ).
Пример 4. Блок из трехсекционных ямных камер с ограждениями, имеющими экранную изоляцию.
габариты камеры те же, что и в примере 1;
толщина стен из тяжелого бетона 0,2 м;
перегородки запроектировать с металлическим каркасом и двумя асбоцементными обшивочными листами с покрытием из алюминиевой фольги;
днище запроектировать пустотелым с применением плит из тяжелого бетона толщиной 0,3 м.
Задаются коэффициентом тепловой эффективности ограждений \alpha_{\text{ср}} = 0,85 ;
по табл. 19 выбирают толщину воздушной полости L и количество воздушных прослоек (n + 1) в наружных стенах блока камер; для заданной величины \alpha_{\text{ср}} = 0,85 L = 0,2 м и (n + 1) = 5;
по табл. 20 для заданного значения \alpha_{\text{ср}} принимаем для перегородок L = 0,15 м с одной воздушной прослойкой (без дополнительных тонких экранов);
по табл. 17 принимаем для \alpha_{\text{ср}} = 0,85 R_{\text{и}} = 1,3\text{м}^{2} \cdot °C/\text{Вт} .
При использовании бетонных плит днища из тяжелого бетона толщиной 0,2 м R_{\text{б}} = 0,3:2,33 = 0,13\text{м}^{2} \cdot °C/\text{Вт} ; следовательно, по уравнению (16) тепловое сопротивление воздушной полости днища R_{\text{в}} = 1,3 - 0,13 = 1,17\text{м}^{2} \cdot °C/\text{Вт} , и по табл. 18 толщина воздушной полости должна быть более 0,25 м, что нереально.
В связи с этим для устройства основания днища принимаем керамзитобетонную плиту с \delta_{\text{кб}} = 0,33\text{м} и \lambda_{\text{кб}} = 0,7\text{Вт}/(\text{м } \cdot °\text{С}) (Прил. 4).
В этом случае R_{\text{кб}} = 0,3:0,7 = 0,43\text{м}^{2} \cdot °C/\text{Вт} , R_{\text{в}} = 1,3 - 0,43 = 0,87\text{м}^{2} \cdot °C/\text{Вт} и по табл. 18 толщина воздушной полости днища L_{\text{дн}} = 0,25\text{м} .
Теплотехнический расчет неутепленной камеры выполняется аналогично примеру 2: \sum Q_{o} = 410,1\text{МДж}/\text{м}^{3} (97,8 тыс. ккал/м3).
Учитывая, что величина \alpha_{\text{ср}} принята одинаковой для всех элементов ограждений камер (стен, перегородок, днища), суммарные удельные потери тепла в блоке камер, имеющих ограждения с воздушными прослойками, равны \sum Q_{\text{о}}^{\text{у}} = 410,1(1 - 0,85) = 61,5\text{МДж}/\text{м}^{3} (14,7 тыс. ккал/м3), а суммарный удельный расход тепловой энергии в этом блоке \sum Q = 61,5 + 239 = 300,5\text{МДж}/\text{м}^{3} (71,7 тыс. ккал/м3).
Примечание. При невозможности заменить плиты днища из тяжелого бетона на керамзитобетонные плиты следует принять коэффициент тепловой эффективности для днища \alpha_{\text{дн}}<\alpha_{\text{ср}} . Так, для рассматриваемого примера, задавшись толщиной воздушной полости в днище L_{\text{дн}} = 0,25\text{м} , по табл. 18 R_{\text{п}} = 0,85\text{м}^{2} \cdot °C/\text{Вт} , R_{\text{и}} = 0,85 + 0,13 = 0,98\text{м}^{2} \cdot °C/\text{Вт} , по табл. 17 для R_{\text{и}} = 1 \alpha_{\text{дн}} = 0,75 , что должно быть учтено в расчете удельных потерь тепла блока камер с экранной изоляцией. Так, для рассматриваемого примера в этом случае
а \sum Q^{\text{у}} = 239 + 67,5 = 306,5\text{МДж}/\text{м}^{3}(73,2\text{тыс}.\text{ккал}/\text{м}^{3}) .
Пример 5. Блок из реконструируемых трехсекционных ямных камер с ограждениями, имеющими экранную изоляцию.
Исходные данные для расчета приняты те же, что в примере 1. Максимально допустимая толщина воздушной полости L, соответствующая возможному уменьшению рабочего объема камер, равна 0,1 м. Из-за ограничений по высоте камеры величину толщины воздушной полости днища принять L_{\text{дн}} = 0,05\text{м} .
По табл. 19 для стен \delta_{\text{б}} = 0,3\text{м} , максимальная величина \alpha_{\text{ср}} = 0,81 , количество воздушных прослоек n + 1 = 5;
по табл. 21 величина теплового сопротивления всех ограждений камеры при L = 0,1 м и n + 1 = 5 R_{\text{и}} = 1,72\text{м}^{2} \cdot °C/\text{Вт} . При двухстороннем расположении экранной изоляции перегородок на каждую сторону приходится тепловое сопротивление R_{\text{и}}:2 = 0,86\text{м}^{2} \cdot °C/\text{Вт} .
По табл. 21 этой величине соответствует значение L = 0,05 м и (n + 1) = 2 для каждой стороны перегородок.
По табл. 18 для L_{\text{дн}} = 0,05\text{м} R_{\text{в}} = 0,6\text{м}^{2} \cdot °C/\text{Вт} , R_{\text{б}} = 0,3:2,32 = 0,13\text{м}^{2} \cdot °C/\text{Вт} , R_{\text{и}} = 0,6 + 0,13 = 0,73\text{м}^{2} \cdot °C/\text{Вт} .
По табл. 17 этой величине R_{\text{и}} соответствует \alpha_{\text{дн}} = 0,65 .
С учетом выбранных величин \alpha_{\text{ср}} и \alpha_{\text{дн}} определяем суммарные удельные потери тепла в камере:
Суммарный расход тепловой энергии в этой камере \sum Q^{\text{у}} = 239 + 90,2 = 329,2\text{МДж}/\text{м}^{3} (78,5 тыс. ккал/м3), коэффициент полезного использования тепла
Пример 6. Двухсекционная напольная щелевая камера с ограждениями из тяжелого бетона.
пропариваемый бетон марки М200 на портландцементе М400;
сечение камеры (4 x 1)2 = 8 м2;
толщина ограждений из тяжелого бетона \delta_{\text{б}} = 0,2\text{м} ;
длина активной зоны камеры l_{a} = 80\text{м} ;
длина зоны остывания камеры l_{o} = 20\text{м} ;
наружных ограждений F_{1}^{a} = 880\text{м}^{2} ;
перегородки F_{2}^{a} = 80\text{м}^{2} ;
днища F_{3}^{a} = 735\text{м}^{2} ;
поверхности в зоне охлаждения:
наружных ограждений F_{1}^{\text{о}} = 220\text{м}^{2} ;
перегородки F_{2}^{\text{о}} = 20\text{м}^{2} ;
днища F_{3}^{\text{о}} = 184\text{м}^{2} ;
объем одной секции активной зоны V_{\text{к}}^{\text{а}} = 320\text{м}^{3} ;
коэффициент заполнения камеры K_{\text{з}} = 0,1 ;
длительность подачи пара 2\tau_{0} = 16\text{ч} :
длительность ежесуточного перерыва подачи пара \tau_{1} = 8\text{ч} ;
длительность простоя камер за два выходных дня 56 ч;
металлоемкость форм-вагонеток 3 т/м3.
Суточная производительность двухсекционной камеры при двухсменном формовании
V_{\text{б}} = V_{\text{к}} \cdot K_{\text{з}} \cdot 2 \cdot 2 = 320 \cdot 0,1 \cdot 2 \cdot 2 = 128\text{м}^{3} .
Модуль поверхности наружных ограждений камеры
\frac{F_{1}^{a}}{V_{\text{к}}^{a}} = \frac{880}{320 \cdot 2} = 1,37\text{м}^{- 1} (принимаем 1,4).
Приведенная поверхность наружных ограждений камеры
F_{1}\prime = 880 + 0,7 \cdot 220 = 1034\text{м}^{2} ;
приведенная поверхность перегородки
F_{2}\prime = 80 + 0,7 \cdot 20 = 94\text{м}^{2} ;
F_{3}\prime = 735 + 0,7 \cdot 184 = 864\text{м}^{2} .
По табл. 4 удельные потери тепла с 1 м2 наружной поверхности надземных стен камеры за время активного пропаривания
q_{1} = 17\text{МДж}/\text{м}^{2} (4,05 тыс. ккал/м2);
то же, в пересчете на 1 м3 бетона по уравнению (20)
Q_{1} = \frac{17 \cdot 16 \cdot 1034}{10 \cdot 128} = 219,7\text{МДж}/\text{м}^{3} (52,5 тыс. ккал/м3).
По табл. 22 удельные потери тепла с 1 м2 наружной поверхности надземных стен камер при их остывании в течение третьей смены q_{2} = 6,65\text{МДж}/\text{м}^{2} (1,59 тыс. ккал/м2).
По табл. 25 удельные потери тепла с 1 м2 наружной поверхности надземных стен камер при остывании в течение выходных дней q_{2}\prime = 23,86\text{МДж}/\text{м}^{2} (5,7 тыс. ккал/м2).
Удельные потери тепла при остывании стен камер по уравнениям (18) и (21)
Q_{2} = \frac{(6,65 + 0,2 \cdot 23,86)1034}{128} = 92,3\text{МДж}/\text{м}^{3} (22 тыс. ккал/м3).
По табл. 23 удельные потери тепла с 1 м2 поверхности перегородки при остывании в течение третьей смены
q_{3} = 8,58\text{МДж}/\text{м}^{2} (2,05 тыс. ккал/м2).
По табл. 26 удельные потери тепла с 1 м2 поверхности перегородки при остывании в течение выходных дней
q_{3}\prime = 33,28\text{МДж}/\text{м}^{2} (7,95 тыс. ккал/м2).
Удельные потери тепла при остывании перегородки по уравнениям (19) и (22)
Q_{3} = \frac{(8,58 + 0,2 \cdot 33,28)94}{128} = 11,2\text{МДж}/\text{м}^{3} (2,7 тыс. ккал/м3).
По табл. 9 удельные потери тепла с 1 м2 днища камеры в грунт q_{4} = 12,6\text{МДж}/\text{м}^{2} (3 тыс. ккал/м2);
то же, в пересчете на 1 м3 бетона по уравнению (23)
Q_{4} = \frac{12,6 \cdot 864}{128} = 85\text{МДж}/\text{м}^{3} (20,3 тыс. ккал/м3).
\sum Q_{o} = 219,7 + 92,3 + 11,2 + 85 = 408,2\text{МДж}/\text{м}^{3} (97,5 тыс. ккал/м3).
По табл. 1 расход тепловой энергии на нагрев изделий
Q_{\text{б}} = 126\text{МДж}/\text{м}^{3} (30 тыс. ккал/м3);
по табл. 3 расход тепловой энергии на нагрев металла форм-вагонеток
Q_{\text{м}} = 113\text{МДж}/\text{м}^{3} (27 тыс. ккал/м3).
Суммарный удельный расход тепловой энергии в камере
\sum Q = 408,2 + 126 + 113 = 647,2\text{МДж}/\text{м}^{3} (154,5 тыс. ккал/м3).
Коэффициент полезного использования тепла
Пример 7. Двухсекционная напольная щелевая камера с теплоизолированными бетонными ограждениями.
Исходные данные для расчета те же, что и в примере 6.
Задаемся значением коэффициента тепловой эффективности наружных ограждений \alpha_{\text{ср}} = 0,85 .
По табл. 16 назначаются параметры тепловой изоляции \lambda_{\text{и}} и \delta_{\text{и}} . При \alpha_{\text{ср}} = 0,85 и \delta_{\text{б}} = 0,2\text{м} \delta_{\text{и}} = 0,06\text{м} и \lambda_{\text{и}} = 0,07\text{Вт}/(\text{м } \cdot °\text{С}) (полужесткие минераловатные плиты на синтетическом связующем). Перегородка камеры не теплоизолируется. Тепловое сопротивление изоляции R_{\text{и}} = 0,06:0,07 = 0,86\text{м}^{2} \cdot °C/\text{Вт} .
Приняв такое же тепловое сопротивление для изоляции днища (R_{\text{и}} = 0,9\text{м}^{2} \cdot °C/\text{Вт}) , по табл. 17 принимаем коэффициент тепловой эффективности изоляции днища 0,7. По формуле (15) определяем требуемую толщину слоя керамзитового гравия под днище камеры:
Суммарные теплопотери ограждений теплоизолированной камеры \Sigma Q_{\text{о}}^{\text{у}} = 219,7(1 - 0,85) + 92,3(1 - 0,85) + 11,2 + 85(1 - 0,7) = 83,5\text{МДж}/\text{м}^{3} (19,9 тыс. ккал/м3).
Суммарный расход тепловой энергии в камере
\sum Q^{\text{у}} = 239 + 83,5 = 322,5\text{МДж}/\text{м}^{3} (77 тыс. ккал/м3).
Коэффициент полезного использования тепла в теплоизолированной камере
\eta_{\text{у}} = \frac{239}{322,5} = 0,74 (то есть в 2 раза выше, чем для неутепленной камеры).
Примечание. Приведенные составы рассчитаны на применение портландцемента марки 400; керамзитового гравия фракции 5 — 20 мм, удовлетворяющего требованиям ГОСТ 9359-80, I категории качества; строительного песка M_{\text{к}} = 2 - 2,5 , удовлетворяющего требованиям ГОСТ 10268-80; керамзитового песка (дробленого или обжигового), получаемого при производстве керамзита и удовлетворяющего требованиям ГОСТ 9759-76.
| Материал | Марка | Размер плиты, мм | Толщина, мм | Коэффициент теплопроводности в сухом состоянии, Вт/(м x °C) | Плотность, кг/м3 | Стоимость, руб./м3 |
| Заливочный пенопласт фенолформальдегидный (ГОСТ 22546-77) | ФРП 1 | - | 0,041 — 0,052 | 60 — 100 | 40 — 60 | |
| Пенополиуретан заливочный | ППУ-3С | - | - | 0,029 — 0,041 | 40 — 80 | 160 — 420 |
| Плиты из пенопласта на основе резольных фенолформальдегидных смол (ГОСТ 20916-75) 50, 75, 100 | ||||||
| (600 — 3000) x | x (500 — 1200) (интервал 100) | 50, 60, 70, 80, 100, 120, 150 0,038 — 0,047 | 50 — 100 | 40 — 60 | Плиты из стеклянного штапельного волокна на синтетическом связующем (ГОСТ 10499-78) | 50 |
| 1000 x 1000, 1000 x 1500 | 30 — 90 (интервал 10) | 0,056 | 50 | 12 — 18 | Плиты полужесткие минераловатные на синтетическом связующем (ГОСТ 9573-82) | 100 |
| 1000 x 500, 1000 x 1000 40 — 100 (интервал 10) | ||||||
| 0,056 | 100 | 12 — 20 | То же | 125 | 1000 x 500, 1000 x 1000 | 40 — 100 (интервал 10) |
| 0,056 | 125 | 12 — 20 | Плиты жесткие минераловатные на синтетическом связующем (ГОСТ 9573-82) | 150 | 1000 x 500, 1000 x 1000 | 40 — 100 (интервал 10) |
| 0,059 | 150 | 12 — 20 | Плиты полужесткие минераловатные на битумном связующем (ГОСТ 10140-80) | 150 | 500 x 500, 1000 x 500 | 90, 100 |
| 0,059 | 150 | 12 — 20 | То же | 200 | 500 x 500, 1000 x 500 | 90, 100 |
| 0,070 | 200 | 12 — 20 | Плиты полужесткие минераловатные на битумном связующем (ГОСТ 10140-80) | 250 | 500 x 500, 1000 x 500 | 90, 100 |
| 0,076 | 250 | 12 — 20 | То же | 300 | 500 x 500, 1000 x 500 | 90, 100 |
| 0,084 | 300 | 12 — 20 | Плиты жесткие минераловатные на битумном связующем (ГОСТ 10140-80) | 200 | 1000 x 500 | 40 — 70 (интервал 10) |
| 0,070 | 200 | 12 — 20 | То же | 250 | 1000 x 500 | 40 — 70 (интервал 10) |
| 0,076 | 250 | 12 — 20 | «» | 300 | 1000 x 500 | 40 — 70 (интервал 10) |
| 0,084 | 300 | 12 — 20 | Плиты повышенной жесткости на органофосфатном связующем (ТУ 21 РСФСР 715-77) | 200 | 1000 x 500 | 40 — 100 (интервал 10) |
| 0,064 | 200 | 15 — 20 | Пеностекло блочное (РСТ БССР 665-75, ТУ 21 БССР 86-73) | 200 | 500 x 500 | 100 — 200 |
| 0,07 | 200 | 30 — 50 | 300 | 375 x 375 | - | 0,09 |
| 300 | - | 400 | - | - | 0,11 | |
| 400 | - | |||||
1. Дроссельная диафрагма представляет собой стальную пластину толщиной 2 — 3 мм, в которой просверлено отверстие, рассчитанное для пропускания требуемого количества пара (рис. 14).
Рис. 14. Дроссельная диафрагма
1 — клеймо; 2 — рукоятка; 3 — корпус (шайба); 4 — проходное
отверстие диафрагмы; 5 — крепежные отверстия
2. Дроссельные диафрагмы устанавливаются за запорными вентилями между фланцами с использованием прокладок из паронита. Острая кромка диафрагмы должна располагаться со стороны ввода пара.
3. Для подбора диаметра отверстий дроссельной диафрагмы первоначально определяют удельный расчетный расход пара \Sigma Q , МДж/м3, в соответствии с методиками, приведенными в разд. 2 и 3.
4. Зная удельный расход пара и время подъема температуры в камере, определяют часовой расход пара G по формуле
где V_{\text{б}} — объем пропариваемого бетона в плотном теле, м3;
\tau — время подачи пара в камеру, ч.
По значению давления пара за регулятором 21ч10НЖ и часовому расходу пара выбирают диаметр отверстия дроссельной диафрагмы по таблице пропускной способности дроссельных диафрагм.
Система предназначена для автоматического регулирования температуры по заданной программе во времени с помощью регулирующего программного блока Р-31М, при тепловой обработке изделий в 12 пропарочных камерах. Система обеспечивает контроль, программное регулирование температуры, сигнализацию окончания процесса, учет расхода пара на блок камер, осуществляет контроль величины давления пара в подводящей магистрали и сигнализацию его падения ниже допускаемых пределов.
Система содержит следующие основные элементы:
программный блок Р-31М — 12 шт.
исполнительный механизм с моторным приводом типа 25 и 931НЖ — 12 «»
термометр сопротивления медный ТСМ-Х Гр.23 — 24 «»
регистрирующие приборы-измерители
температуры на 12 точек КСМ-4 - 1 " комплект приборов расхода пара - 1 " вторичный прибор типа КСД-3-1020 - 1 " сумматор частотный СЧ-1 - 1 " манометр дифференциальный типа ДМ-3583 - 1 " диафрагма камерная типа ДК-6 - 1 " электроконтактный манометр типа ЭКМ - 1 "
ключи и кнопки дистанционного управления
Принципиальная схема системы типа САУ-ТО автоматического регулирования подачи пара в камеру приведена на рис. 15.
Рис. 15. Принципиальная схема системы типа САУ-ТО
автоматического регулирования подачи пара в камеру
