Изменение № 1 ГОСТ IEC 60332-1-3-2011 «Испытания электрических и оптических кабелей в условиях воздействия пламени. Часть 1-3. Испытание на нераспространение горения одиночного вертикально расположенного изолированного провода или кабеля. Проведение испытания на образование горящих капелек/частиц»

(принято Протоколом Межгосударственного совета по стандартизации, метрологии и сертификации от 19.03.2021 № 138-П)

Принято Протоколом Межгосударственного совета по стандартизации, метрологии и сертификации от 19 марта 2021 г. № 138-П

ИЗМЕНЕНИЕ № 1 ГОСТ IEC 60332-1-3-2011 «ИСПЫТАНИЯ ЭЛЕКТРИЧЕСКИХ И ОПТИЧЕСКИХ КАБЕЛЕЙ В УСЛОВИЯХ ВОЗДЕЙСТВИЯ ПЛАМЕНИ. ЧАСТЬ 1-3. ИСПЫТАНИЕ НА НЕРАСПРОСТРАНЕНИЕ ГОРЕНИЯ ОДИНОЧНОГО ВЕРТИКАЛЬНО РАСПОЛОЖЕННОГО ИЗОЛИРОВАННОГО ПРОВОДА ИЛИ КАБЕЛЯ. ПРОВЕДЕНИЕ ИСПЫТАНИЯ НА ОБРАЗОВАНИЕ ГОРЯЩИХ КАПЕЛЕК/ЧАСТИЦ»

МКС 29.060.20

Принято Межгосударственным советом по стандартизации, метрологии и сертификации (протокол № 138-П от 19.03.2021)

Зарегистрировано Бюро по стандартам МГС № 15508

За принятие изменения проголосовали национальные органы по стандартизации следующих государств: AM, BY, KZ, KG, RU, TJ, UZ [коды альфа-2 по МК (ИСО 3166) 004]

Дату введения в действие настоящего изменения устанавливают указанные национальные органы по стандартизации <*>

---

<*> Дата введения в действие на территории Российской Федерации — 2022-01-01.

Раздел 2. Первый абзац дополнить словами:

«Для датированных ссылок применяют только указанное издание ссылочного стандарта, для недатированных — последнее издание (включая все изменения)»;

дополнить ссылкой:

«IEC 60811-203, Electric and optical fibre cables — Test methods for non-materials — Part 203: General tests — Measurement of overall dimensions (Кабели электрические и волоконно-оптические. Методы испытаний неметаллических материалов. Часть 203. Общие испытания. Измерения наружных размеров)»;

исключить ссылку и наименование: «ISO 187:1990».

Раздел 3. Пункт 3.1 дополнить обозначением стандарта:

«[ISO 13943:2008, 1.489 <*>]»;

дополнить сноской <*>:

«--------------------------------»

<*> Заменен на ISO 13943:2017».

Раздел 4. Подраздел 4.2 изложить в новой редакции:

«Источник воспламенения должен соответствовать IEC 60332-1-1».

Подраздел 4.3. Заменить слова:

«Фильтровальная бумага должна быть кондиционирована в соответствии с требованиями ISO 187» на «Фильтровальная бумага должна быть выдержана не менее 4 ч при температуре окружающей среды (23 +/- 2) °C и относительной влажности воздуха (50 +/- 10)%».

Раздел 5. Подраздел 5.1 изложить в новой редакции:

«Образец представляет собой отрезок изолированного провода или кабеля длиной (600 +/- 25) мм.»

Диаметр образца измеряют с использованием метода, приведенного в IEC 60811-203. Измерение проводят в трех местах, расположенных на расстоянии друг от друга не менее 100 мм.

Наружный диаметр определяют как округленное среднее значение трех полученных значений. Если по результатам расчетов второй десятичной цифрой является 5 или более, то первую десятичную цифру увеличивают на единицу (например, полученное значение 5,75 округляют до 5,8). Если по результатам расчетов второй десятичной цифрой является 4 или менее, то сохраняют первую десятичную цифру (например, полученное значение 5,74 округляют до 5,7).

Полученное значение наружного диаметра используют для выбора времени воздействия пламени на образец».

Подраздел 5.3. Наименование. Исключить слова: «и фильтровальной бумаги»;

первый абзац. Заменить ссылку: (IEC 60332-1-1, 4.2) на (см. IEC 60332-1-1);

третий абзац. Исключить обозначение «мм».

Пункт 5.4.1 изложить в новой редакции:

«Горелку, соответствующую IEC 60332-1-1, включают и устанавливают требуемые значения скорости потока газа и воздуха. Горелку располагают так, чтобы кончик конуса пламени синего цвета касался поверхности образца на расстоянии (475 +/- 5) мм от нижнего края верхней горизонтальной опоры, при этом ось сопла горелки должна быть под углом (45 +/- 2)° к вертикальной оси образца (см. рисунок 2). Во время воздействия пламени положение горелки должно оставаться неизменным.»

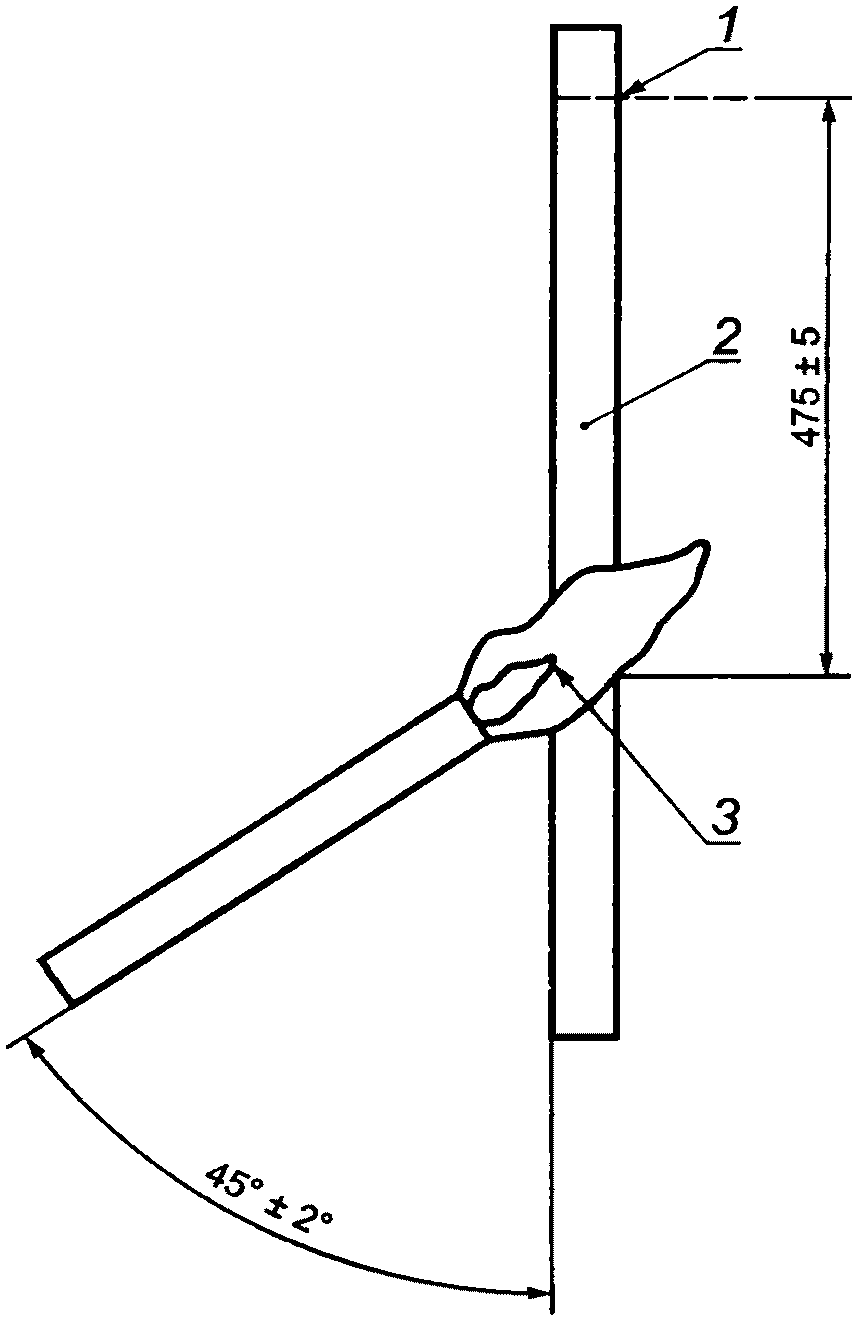

1 — нижний край верхней опоры; 2 — образец; 3 — место приложения синего конуса пламени

Рисунок 2 — Приложение пламени горелки к образцу

Для плоских кабелей место воздействия пламени должно быть в средней части плоской стороны кабеля.

Во время испытания изолированного провода или кабеля образец удерживают путем прикрепления груза (из расчета приблизительно 5 Н/мм2 площади поперечного сечения токопроводящей жилы) к нижней части образца таким образом, чтобы расстояние между точкой крепления груза и нижним краем верхней опоры составляло (550 +/- 5) мм. Это обусловлено тем, чтобы не допустить значительного сдвига образца, что делает результат испытания недействительным. В таких случаях образец не прикрепляют к нижней опоре».

Пункт 5.4.2. Таблица 1. Сноску ^a изложить в новой редакции:

«^a Для кабелей некруглого сечения, имеющих соотношение большой и малой осей менее 3, номинальное значение малой оси принимают как наружный диаметр (D). Для кабелей некруглого сечения, имеющих соотношение большой и малой осей от 3 до 16, наружный размер (D) определяют как сумму большой и малой осей, деленную на 3,14 (\pi) . Для кабелей, имеющих соотношение большой и малой осей более 16, критерии испытания указывают в стандарте на конкретное изделие или, если они не указаны, устанавливают по соглашению между изготовителем и потребителем»;

сноску ^b исключить;

второй абзац (после таблицы 1) изложить в новой редакции:

«По истечении времени воздействия пламени горелку удаляют, а пламя горелки гасят».

Приложение ДА. Таблица ДА.1. Исключить строку:

«»

ISO 187:1990 Бумага, картон и целлюлоза. Стандартные условия внешней среды для кондиционирования и испытания и метод контроля условий внешней среды кондиционирования образцов	-	<*>

«;»

сноску <*> исключить.

Элемент стандарта «Библиография» дополнить ссылками:

«IEC 60695-4 <*>, Fire hazard testing — Part 4: Terminology concerning fire tests for electrotechnical products (Испытания на пожарную опасность. Часть 4. Терминология, относящаяся к пожарным испытаниям электротехнической продукции)»

ISO 13943, Fire safety — Vocabulary (Пожарная безопасность. Словарь)»;

дополнить сноской <*>:

«--------------------------------»

<*> Ссылка в тексте стандарта и изменения № 1 к нему отсутствует».

---
