Введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 13 декабря 2011 г. № 1427-ст

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ИСПЫТАНИЯ ЭЛЕКТРИЧЕСКИХ И ОПТИЧЕСКИХ КАБЕЛЕЙ В УСЛОВИЯХ ВОЗДЕЙСТВИЯ ПЛАМЕНИ

ЧАСТЬ 1-3

ИСПЫТАНИЕ НА НЕРАСПРОСТРАНЕНИЕ ГОРЕНИЯ ОДИНОЧНОГО ВЕРТИКАЛЬНО РАСПОЛОЖЕННОГО ИЗОЛИРОВАННОГО ПРОВОДА ИЛИ КАБЕЛЯ. ПРОВЕДЕНИЕ ИСПЫТАНИЯ НА ОБРАЗОВАНИЕ ГОРЯЩИХ КАПЕЛЕК/ЧАСТИЦ

Tests on electric and optical fibre cables under fire conditions. Part 1-3. Test for vertical flame propagation for a single insulated wire or cable. Procedure for determination of flaming droplets/particles

(IEC 60332-1-3:2004, IDT)

ГОСТ IEC 60332-1-3-2011

Группа Е49

МКС 29.060.20

Дата введения 1 января 2013 года

Предисловие

Цели, основные принципы и порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2-2009 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены»

Сведения о стандарте

1 ПОДГОТОВЛЕН Федеральным государственным унитарным предприятием «Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении» (ВНИИНМАШ)

2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 29 ноября 2011 г. № 40)

За принятие проголосовали:

4 Приказом Федерального агентства по техническому регулированию и метрологии от 13 декабря 2011 г. № 1427-ст межгосударственный стандарт ГОСТ IEC 60332-1-3-2011 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2013 г.

5 Настоящий стандарт идентичен международному стандарту IEC 60332-1-3:2004. Tests on electric and optical fibre cables under fire conditions — Part 1-3: Test for vertical flame propagation for a single insulated wire or cable — Procedure for determination of flaming droplets/particles (Испытания электрических и оптических кабелей в условиях воздействия пламени. Часть 1-3. Испытание на нераспространение горения одиночного вертикально расположенного изолированного провода или кабеля. Проведение испытания на образование горящих капелек/частиц).

Степень соответствия — идентичная (IDT).

Сведения о соответствии межгосударственных стандартов ссылочным международным стандартам приведены в дополнительном Приложении ДА.

Стандарт подготовлен на основе применения ГОСТ Р МЭК 60332-1-3-2007

6 ВВЕДЕН ВПЕРВЫЕ

Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе «Национальные стандарты», а текст изменений и поправок — в ежемесячно издаваемом информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет

1 Область применения

Настоящий стандарт устанавливает метод испытания для оценки степени образования падающих горящих капелек/частиц от одиночного вертикально расположенного электрического изолированного провода или кабеля или оптического кабеля в заданных условиях воздействия пламени.

Примечание 1 — При необходимости испытание по настоящему стандарту можно проводить одновременно с испытанием по стандарту IEC 60332-1-2.

Рекомендуемые требования по оценке результатов испытаний приведены в Приложении А.

Настоящий стандарт устанавливает метод испытания при воздействии пламенем газовой горелки мощностью 1 кВт с предварительным смешением газов, который является методом общего применения, но приведенный метод не может быть применен для испытания одиночных изолированных проводов или кабелей небольших размеров (сечением менее 0,5 мм2) из-за возможности плавления токопроводящей жилы или при испытании оптических кабелей небольших размеров из-за возможности обрыва кабеля до окончания испытания.

2 Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие международные стандарты:

IEC 60332-1-1:2004 Tests on electric and optical fibre cables under fire conditions — Part 2-1: Test for vertical flame propagation for a single insulated wire or cable — Apparatus (Испытания электрических и оптических кабелей в условиях воздействия пламени. Часть 1-1. Испытание на нераспространение горения одиночного вертикально расположенного изолированного провода или кабеля. Испытательное оборудование)

IEC 60811-203, Electric and optical fibre cables — Test methods for non-materials — Part 203: General tests — Measurement of overall dimensions (Кабели электрические и волоконно-оптические. Методы испытаний неметаллических материалов. Часть 203. Общие испытания. Измерения наружных размеров)

(ссылка введена Изменением № 1, введенным в действие Приказом Росстандарта от 20.08.2021 № 733-ст)

ссылка исключена с 01.01.2022. - Изменение № 1, введенное в действие Приказом Росстандарта от 20.08.2021 № 733-ст.

Для датированных ссылок применяют только указанное издание ссылочного стандарта, для недатированных — последнее издание (включая все изменения).

(абзац введен Изменением № 1, введенным в действие Приказом Росстандарта от 20.08.2021 № 733-ст)

3 Термины и определения

В настоящем стандарте применены следующие термины с соответствующими определениями:

3.1 источник зажигания (ignition): Источник энергии, вызывающий горение.

[ISO 13943:2008, 1.489 <*>]

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 20.08.2021 № 733-ст)

<*> Заменен на ISO 13943:2017.

(сноска введена Изменением № 1, введенным в действие Приказом Росстандарта от 20.08.2021 № 733-ст)

3.2 деструктивные отделения при горении (flaming debris): Вещество, стекающее или отделяющееся от образца при проведении испытания и падающее ниже конца образца, продолжая гореть при падении, и воспламеняющее фильтровальную бумагу под ним.

4 Испытательное оборудование

4.1 Общие положения

Используют испытательное оборудование по IEC 60332-1-1.

4.2 Источник зажигания

Источник воспламенения должен соответствовать IEC 60332-1-1.

(подраздел 4.2 в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 20.08.2021 № 733-ст)

4.3 Фильтровальная бумага

В качестве фильтровальной бумаги используют неокрашенную целлюлозную бумагу плотностью (80 +/- 15) г/м2 с содержанием золы менее 0,1%. Фильтровальная бумага должна быть выдержана не менее 4 ч при температуре окружающей среды (23 +/- 2) °C и относительной влажности воздуха (50 +/- 10)%.

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 20.08.2021 № 733-ст)

5 Проведение испытания

5.1 Образец

Образец представляет собой отрезок изолированного провода или кабеля длиной (600 +/- 25) мм.

Диаметр образца измеряют с использованием метода, приведенного в IEC 60811-203. Измерение проводят в трех местах, расположенных на расстоянии друг от друга не менее 100 мм.

Наружный диаметр определяют как округленное среднее значение трех полученных значений. Если по результатам расчетов второй десятичной цифрой является 5 или более, то первую десятичную цифру увеличивают на единицу (например, полученное значение 5,75 округляют до 5,8). Если по результатам расчетов второй десятичной цифрой является 4 или менее, то сохраняют первую десятичную цифру (например, полученное значение 5,74 округляют до 5,7).

Полученное значение наружного диаметра используют для выбора времени воздействия пламени на образец.

(подраздел 5.1 в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 20.08.2021 № 733-ст)

5.2 Кондиционирование

Перед испытанием образцы выдерживают не менее 16 ч при температуре (23 +/- 5) °C и относительной влажности (50 +/- 20)%.

Если изолированный провод или кабель покрыт краской или лаком, перед кондиционированием образец выдерживают в течение 4 ч при температуре (60 +/- 2) °C.

5.3 Расположение образца

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 20.08.2021 № 733-ст)

Образец выпрямляют и закрепляют при помощи медной проволоки соответствующего диаметра к двум горизонтальным опорам в вертикальном положении в центре металлической камеры (см. IEC 60332-1-1) так, чтобы расстояние между нижним краем верхней опоры и верхним краем нижней опоры составляло (550 +/- 5) мм. Кроме того, образец должен быть расположен так, чтобы его нижний конец находился на расстоянии около 50 мм от дна камеры (рисунок 1).

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 20.08.2021 № 733-ст)

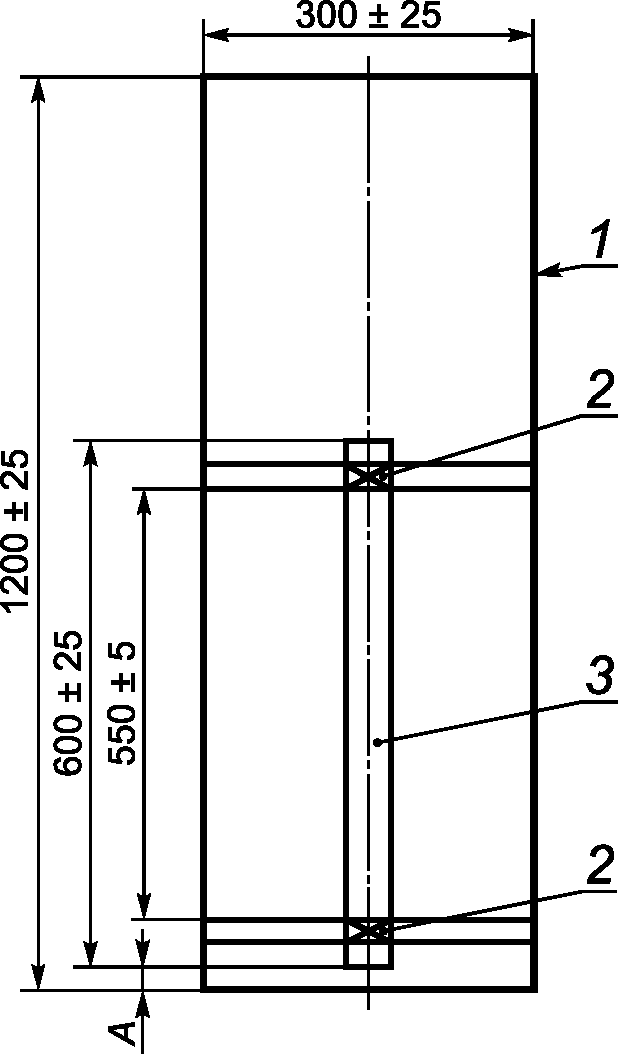

1 — металлическая камера; 2 — опорный стержень и крепление медной проволокой; 3 — образец; A — расстояние от дна камеры до нижнего конца образца (около 50 мм)

Рисунок 1 — Расположение образца в испытательной камере

Вертикальная ось образца должна располагаться в центре камеры (т.е. на расстоянии 150 мм от боковых стенок и 225 мм от задней стенки).

Два листа фильтровальной бумаги размером [(300 +/- 10) x (300 +/- 10)] помещают плашмя один на другой на основание металлической камеры не более чем за 3 мин до начала испытания.

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 20.08.2021 № 733-ст)

Фильтровальную бумагу располагают в центре под образцом.

5.4 Воздействие пламени

Меры безопасности

Необходимо принять меры, чтобы обезопасить персонал и в процессе проведения испытания не допустить:

a) возникновения пожара или взрыва;

b) вдыхания дыма и/или токсичных продуктов, особенно если горят галогенные материалы;

c) контакта с токсичными остатками сгорания.

5.4.1 Расположение пламени

Горелку, соответствующую IEC 60332-1-1, включают и устанавливают требуемые значения скорости потока газа и воздуха. Горелку располагают так, чтобы кончик конуса пламени синего цвета касался поверхности образца на расстоянии (475 +/- 5) мм от нижнего края верхней горизонтальной опоры, при этом ось сопла горелки должна быть под углом (45 +/- 2)° к вертикальной оси образца (см. рисунок 2). Во время воздействия пламени положение горелки должно оставаться неизменным.

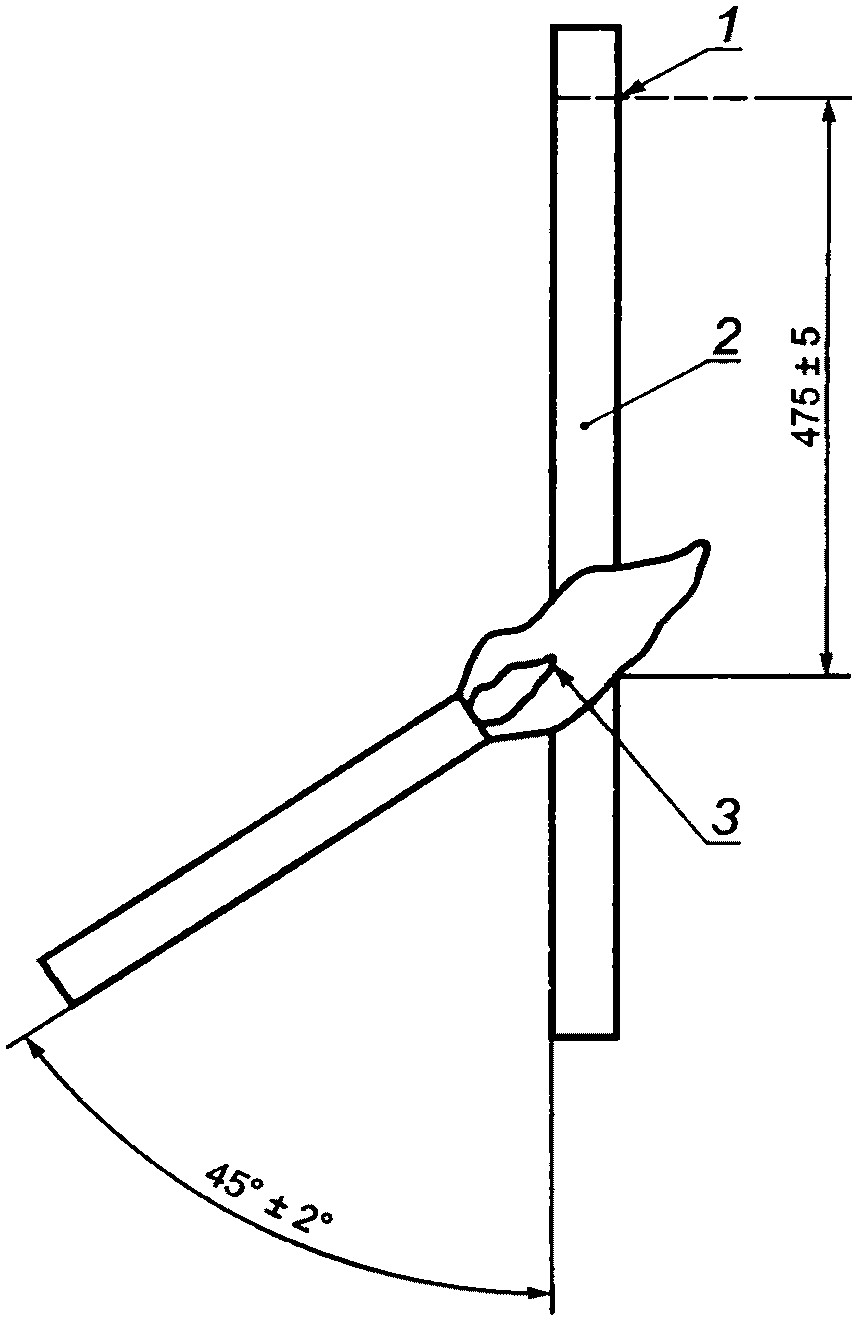

1 — нижний край верхней опоры; 2 — образец; 3 — место приложения синего конуса пламени

Рисунок 2 — Приложение пламени горелки к образцу

Для плоских кабелей место воздействия пламени должно быть в средней части плоской стороны кабеля.

Во время испытания изолированного провода или кабеля образец удерживают путем прикрепления груза (из расчета приблизительно 5 Н/мм2 площади поперечного сечения токопроводящей жилы) к нижней части образца таким образом, чтобы расстояние между точкой крепления груза и нижним краем верхней опоры составляло (550 +/- 5) мм. Это обусловлено тем, чтобы не допустить значительного сдвига образца, что делает результат испытания недействительным. В таких случаях образец не прикрепляют к нижней опоре.

(п. 5.4.1 в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 20.08.2021 № 733-ст)

5.4.2 Продолжительность испытания

Пламя должно действовать на образец непрерывно в течение времени, зависящего от диаметра образца в соответствии с таблицей 1.

Таблица 1

Время воздействия пламени

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 20.08.2021 № 733-ст)

6 Оценка результатов

В течение испытания фиксируют:

a) воспламенилась ли фильтровальная бумага или нет;

b) если фильтровальная бумага воспламенилась, период времени воспламенения фильтровальной бумаги до прекращения ее горения.

Приложение А (справочное)

РЕКОМЕНДУЕМЫЕ ТРЕБОВАНИЯ ПО ОЦЕНКЕ РЕЗУЛЬТАТОВ ИСПЫТАНИЙ

Требования по оценке результатов испытаний для конкретного типа или класса изолированного провода или кабеля должны предпочтительно быть указаны в стандарте или технических условиях на конкретный провод или кабель. В случае отсутствия каких-либо требований рекомендуется в качестве минимально допустимого уровня принять требования, указанные ниже.

Изолированный провод или кабель считают выдержавшим испытание, если в течение испытания фильтровальная бумага не воспламенилась.

Если образец не выдержал испытание, проводят еще два испытания. Если в результате двух повторных испытаний получены удовлетворительные результаты, изолированный провод или кабель считают выдержавшим испытание.

Приложение ДА (справочное)

СВЕДЕНИЯ О СООТВЕТСТВИИ МЕЖГОСУДАРСТВЕННЫХ СТАНДАРТОВ ССЫЛОЧНЫМ МЕЖДУНАРОДНЫМ СТАНДАРТАМ

БИБЛИОГРАФИЯ

<*> Ссылка в тексте стандарта и изменения № 1 к нему отсутствует.

(сноска введена Изменением № 1, введенным в действие Приказом Росстандарта от 20.08.2021 № 733-ст)
