Изменение № 1 ГОСТ 9561-2016 «Плиты перекрытий железобетонные многопустотные для зданий и сооружений. Технические условия»
(принято Протоколом Межгосударственного совета по стандартизации, метрологии и сертификации от 22.11.2022 № 156-П)
Примечание
Текст данного документа приведен с учетом поправки, опубликованной в «ИУС», № 3, 2024. Документ введен в действие на территории Российской Федерации с 01.02.2023 (Приказ Росстандарта от 23.12.2022 № 1568-ст).
Принято Протоколом Межгосударственного совета по стандартизации,
метрологии и сертификации
от 22 ноября 2022 г. № 156-П
ИЗМЕНЕНИЕ № 1 ГОСТ 9561-2016
«ПЛИТЫ ПЕРЕКРЫТИЙ ЖЕЛЕЗОБЕТОННЫЕ МНОГОПУСТОТНЫЕ»
Принято Межгосударственным советом по стандартизации, метрологии и сертификации (протокол № 156-П от 22.11.2022)
За принятие изменения проголосовали национальные органы по стандартизации следующих государств: AM, KZ, KG, RU, UZ коды альфа-2 по [МК (ИСО 3166) 004]
Дату введения в действие настоящего изменения устанавливают указанные национальные органы по стандартизации <*>
<*> Дата введения в действие на территории Российской Федерации — 2023-02-01.
Содержание. Наименование раздела 4 изложить в новой редакции:
«4 Общие технические требования».
Разделы 1 - 3 изложить в новой редакции:
Настоящий стандарт распространяется на многопустотные плиты перекрытий из тяжелого, легкого и плотного силикатного бетонов (далее — плиты) для зданий и сооружений и устанавливает требования к их изготовлению.
Настоящий стандарт не распространяется на железобетонные плиты с выступающими частями для образования балконов.
В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:
ГОСТ 535 Прокат сортовой и фасонный из стали углеродистой обыкновенного качества. Общие технические условия
ГОСТ 7473 Смеси бетонные. Технические условия
ГОСТ 8829 Изделия строительные железобетонные и бетонные заводского изготовления. Методы испытаний нагружением. Правила оценки прочности, жесткости и трещиностойкости
ГОСТ 10060 Бетоны. Методы определения морозостойкости
ГОСТ 10180 Бетоны. Методы определения прочности по контрольным образцам
ГОСТ 10181 Смеси бетонные. Методы испытаний
ГОСТ 12730.0 Бетоны. Общие требования к методам определения плотности, влажности, водопоглощения, пористости и водонепроницаемости
ГОСТ 12730.1 Бетоны. Методы определения плотности
ГОСТ 12730.5 Бетоны. Методы определения водонепроницаемости
ГОСТ 13015-2012 Изделия бетонные и железобетонные для строительства. Общие технические требования. Правила приемки, маркировки, транспортирования и хранения
ГОСТ 14098 Соединения сварные арматуры и закладных изделий железобетонных конструкций. Типы, конструкции и размеры
ГОСТ 17623 Бетоны. Радиоизотопный метод определения средней плотности
ГОСТ 17624 Бетоны. Ультразвуковой метод определения прочности
ГОСТ 17625 Конструкции и изделия железобетонные. Радиационный метод определения толщины защитного слоя бетона, размеров и расположения арматуры
ГОСТ 18105 Бетоны. Правила контроля и оценки прочности
ГОСТ 22362 Конструкции железобетонные. Методы измерения силы натяжения арматуры
ГОСТ 22690 Бетоны. Определение прочности механическими методами неразрушающего контроля
ГОСТ 22904 Конструкции железобетонные. Магнитный метод определения толщины защитного слоя бетона и расположения арматуры
ГОСТ 23009 Конструкции и изделия бетонные и железобетонные сборные. Условные обозначения (марки)
ГОСТ 23279 Сетки арматурные сварные для железобетонных конструкций и изделий. Общие технические условия
ГОСТ 23858 Соединения сварные стыковые арматуры железобетонных конструкций. Ультразвуковые методы контроля качества. Правила приемки
ГОСТ 24297 Верификация закупленной продукции. Организация проведения и методы контроля
ГОСТ 25214 Бетон силикатный плотный. Технические условия
ГОСТ 25697 Плиты балконов и лоджий железобетонные. Общие технические условия
ГОСТ 25820 Бетоны легкие. Технические условия
ГОСТ 26134 Бетоны. Ультразвуковой метод определения морозостойкости
ГОСТ 26633 Бетоны тяжелые и мелкозернистые. Технические условия
ГОСТ 27751 Надежность строительных конструкций и оснований. Основные положения
ГОСТ 30247.0 (ИСО 834-75) Конструкции строительные. Методы испытаний на огнестойкость. Общие требования
ГОСТ 30247.1 Конструкции строительные. Методы испытаний на огнестойкость. Несущие и ограждающие конструкции
ГОСТ 31384 Защита бетонных и железобетонных конструкций от коррозии. Общие технические требования
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов и классификаторов на официальном интернет-сайте Межгосударственного совета по стандартизации, метрологии и сертификации (www.easc.by) или по указателям национальных стандартов, издаваемым в государствах, указанных в предисловии, или на официальных сайтах соответствующих национальных органов по стандартизации. Если на документ дана недатированная ссылка, то следует использовать документ, действующий на текущий момент, с учетом всех внесенных в него изменений. Если заменен ссылочный документ, на который дана датированная ссылка, то следует использовать указанную версию этого документа. Если после принятия настоящего стандарта в ссылочный документ, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение применяется без учета данного изменения. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
В настоящем стандарте применен следующий термин с соответствующим определением:
3.1 многопустотная плита перекрытия: Железобетонная плита перекрытия, в теле которой имеются пустоты, расположенные с определенным шагом параллельно длинной стороне плиты».
Раздел 4. Наименование изложить в новой редакции:
«4 Общие технические требования».
Пункт 4.2.1. Первый абзац. Последнее перечисление. Исключить слова: «толщиной 220 мм».
Пункт 4.2.2. Первый абзац изложить в новой редакции:

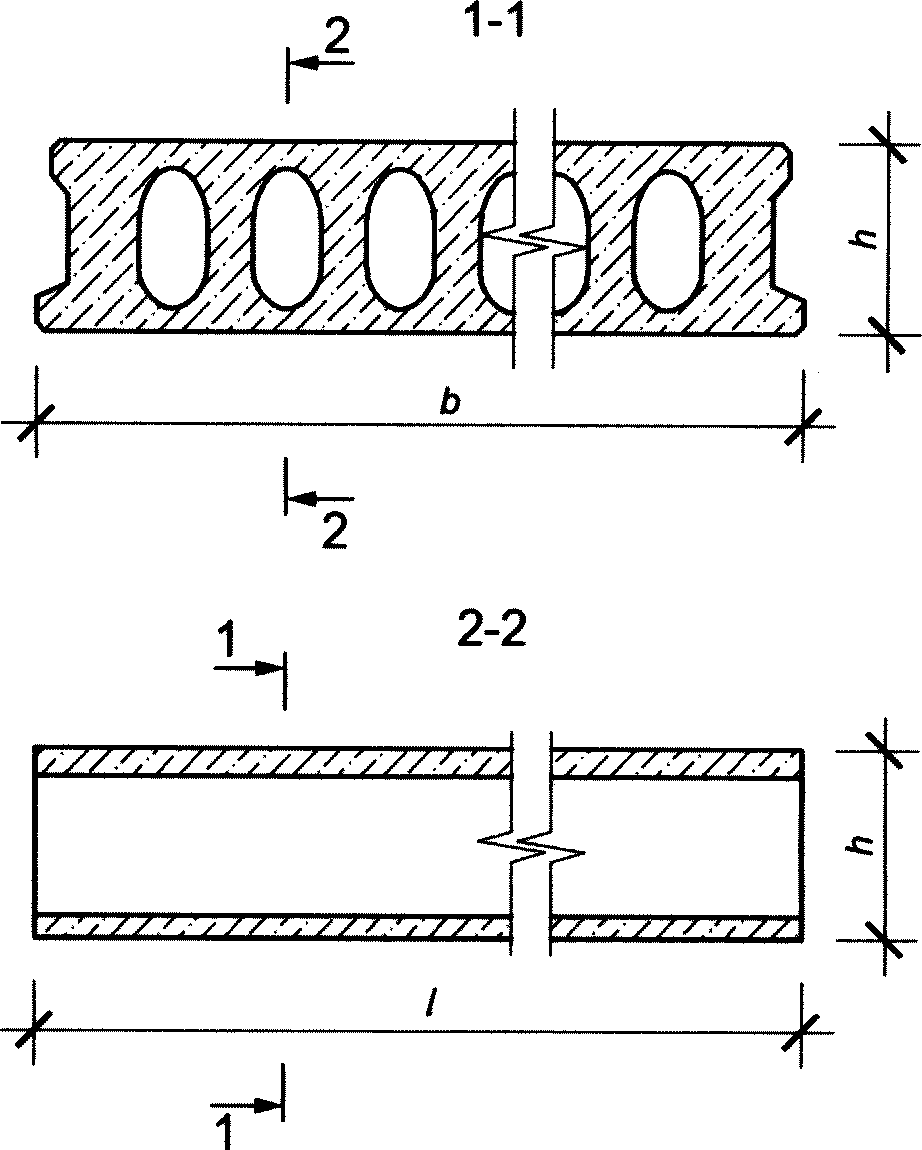

«4.2.2 Форма плит и координационные размеры наиболее часто применяемых плит (длина и ширина) приведены в таблице 1 и на рисунках 1 — 4»;
второй абзац. Заменить ссылку: «рисунках 1 — 3» на «рисунках 1 — 4».
Таблицу 1 дополнить строкой:
| ПБ | - | До 12000 включительно | 1000, 1200, 1500 |
|---|
Рисунки 1 - 3. Наименования изложить в новой редакции:
Пункт 4.2.3. Таблицу 2 дополнить примечанием:
«Примечание — Приведенные дополнительные размеры следует уточнять при разработке проектной документации на конкретное здание».
Пункт 4.2.5. Первый абзац. Заменить слова: «параллельно любой из сторон контура» на «вдоль длинной стороны».
Пункт 4.2.6. Второй абзац исключить.
Пункт 4.2.7 изложить в новой редакции:
«4.2.7 Плиты длиной более 4780 мм, предназначенные для опирания по двум или трем сторонам, рекомендуется изготовлять предварительно напряженными».
Пункт 4.2.8. Второй абзац изложить в новой редакции:
«Допускается по согласованию изготовителя с потребителем поставлять плиты с неусиленными торцами при нагрузке, не вызывающей смятие бетона в опорных зонах плит».
Пункт 4.2.10. Первый абзац дополнить словами:
«Допустимые места захвата плит при подъеме должны быть указаны в рабочих чертежах и сопроводительной документации».
Пункт 4.2.11 исключить.
Пункт 4.2.12 изложить в новой редакции:
«4.2.12 Плиты следует применять с учетом их предела огнестойкости, указанного в рабочих чертежах плит, на основании испытаний конструкций по ГОСТ 30247.0 и ГОСТ 30247.1».
Пункт 4.2.13. Пример условного обозначения. Заменить слова: «класса Ат800» на «класса А800». Заменить условные обозначения: «1ПК 63.15-6Ат800Л» на «1ПК 63.15-6А800Л»; «1ПК 63.15-6Ат800-С7» на «1ПК 63.15-6А800-С7».
Пункт 4.3.1 изложить в новой редакции:
«4.3.1 Плиты должны удовлетворять установленным при проектировании требованиям по прочности, жесткости, трещиностойкости в соответствии с ГОСТ 27751 и при испытании их нагружением в случаях, предусмотренных рабочими чертежами, выдерживать контрольные нагрузки».
Пункт 4.3.2. Первый абзац. Пятое перечисление. Заменить слова: «отклонениям толщины» на «толщине».
Пункт 4.3.3. Исключить слово: «напрягаемой»;
заменить слова: «по действующим на период» на «при разработке проекта здания (сооружения) по действующим в период».
Пункт 4.4.1. Первый абзац после слов «средней плотности» дополнить словами: «(в высушенном до постоянной массы состоянии)».
Пункт 4.4.2 изложить в новой редакции:
«4.4.2 В предварительно напряженных плитах усилия обжатия (отпуск натяжения арматуры) передают на бетон после достижения им требуемой передаточной прочности.»
Нормируемая передаточная прочность бетона в зависимости от класса бетона по прочности на сжатие, вида и класса напрягаемой арматурной стали должна соответствовать указанной в рабочих чертежах этих плит и приниматься не менее 15 МПа и не менее 50% принятого класса бетона по прочности на сжатие».
Пункт 4.4.4 изложить в новой редакции:
«4.4.4 Арматура и закладные детали должны быть изготовлены из стали классов и марок по действующим нормативным документам, подтвержденных паспортами (сопровождающей документацией) на каждую партию стали.»
Для армирования плит следует применять арматурную сталь следующих видов и классов:
- в качестве напрягаемой арматуры: - периодического профиля классов А600, А800, А1000, Вр1200 — Вр1500, - канатную классов К1400, К1500, К1600, К1700;
- в качестве ненапрягаемой арматуры: - гладкую класса А240, - периодического профиля классов А400, А500, А600, В500 и Вр500».
Подраздел 4.4 дополнить пунктом 4.4.5:
«4.4.5 Монтажные петли следует изготовлять из гладкой арматурной стали класса А240 марок Ст3пс и Ст3сп (с категориями нормируемых показателей не ниже 2 по ГОСТ 535) по действующим нормативным документам.»
Арматурную сталь марки Ст3пс применять для монтажных петель плит, подъем и монтаж которых возможен при температуре воздуха ниже минус 40 °C, не допускается».
Пункт 4.5.1 изложить в новой редакции:
«4.5.1 Форма и размеры арматурных и закладных изделий и их положение в плитах должны соответствовать указанным в рабочих чертежах или стандартах на эти плиты и требованиям ГОСТ 23279, а также другим нормативным документам <*>, действующим на территории государств — участников Соглашения, принявших настоящий стандарт.»
Сварные соединения арматуры и закладных изделий должны соответствовать требованиям ГОСТ 14098«;»
дополнить сноской <*>:
«--------------------------------»
<*> В Российской Федерации также действует ГОСТ Р 57997-2017 «Арматурные и закладные изделия сварные, соединения сварные арматуры и закладных изделий железобетонных конструкций. Общие технические условия».
Пункт 4.5.2 изложить в новой редакции:
«4.5.2 Арматурные и закладные изделия должны иметь антикоррозионное покрытие, вид и техническая характеристика которого должны соответствовать установленным в рабочих чертежах согласно ГОСТ 31384 и указанным в заказе на изготовление плит».
Пункт 4.5.4 дополнить словами: «, а для плит типа ПБ не должны также превышать значения, указанные в рабочих чертежах плит, разработанных в соответствии с параметрами формовочного оборудования предприятия — изготовителя этих плит».
Пункт 4.6.3. Заменить ссылку: «разделе 7 ГОСТ 13015» на «ГОСТ 13015-2012 (раздел 7)».
Раздел 5. Пункт 5.1 изложить в новой редакции:
«5.1 Приемку и верификацию плит проводят в соответствии с требованиями ГОСТ 13015, ГОСТ 24297 и настоящего стандарта».
Раздел 6. Пункт 6.7 изложить в новой редакции:
«6.7 Методы контроля и испытаний сварных арматурных и закладных изделий следует принимать по ГОСТ 14098, ГОСТ 23858, а также по другим нормативным документам <*>, действующим на территории государств — участников Соглашения, принявших настоящий стандарт»;
дополнить сноской <*>:
«--------------------------------»
<*> В Российской Федерации также действует ГОСТ Р 57997-2017 «Арматурные и закладные изделия сварные, соединения сварные арматуры и закладных изделий железобетонных конструкций. Общие технические условия».
Пункт 6.9. Заменить ссылки: «ГОСТ 26433.0 и ГОСТ 26433.1» на «в нормативных документах <**>, действующих на территории государств — участников Соглашения, принявших настоящий стандарт»;
дополнить сноской <**>:
«--------------------------------»
<**> В Российской Федерации также действуют ГОСТ Р 58939-2020 «Система обеспечения точности геометрических параметров в строительстве. Правила выполнения измерений. Элементы заводского изготовления», ГОСТ Р 58941-2020 «Система обеспечения точности геометрических параметров в строительстве. Правила выполнения измерений. Общие положения», ГОСТ Р 58944-2020 «Система обеспечения точности геометрических параметров в строительстве. Функциональные допуски».
Пункт 6.10. Исключить слова: «При отсутствии необходимых приборов допускаются вырубка борозд и обнажение арматуры плит с последующей заделкой борозд. Борозды следует пробивать на расстоянии от торцов, не превышающем 0,25 длины плиты».
Раздел 7. Пункт 7.2. Второй абзац дополнить словами:
«Расстояние между соседними штабелями должно быть не менее 0,2 м, ширина прохода между рядами штабелей — не менее 1 м».
Пункт 7.3 дополнить словами:
«Ширина прокладки из древесины назначается с учетом прочности древесины на смятие. Толщина прокладки должна обеспечивать наличие зазора от верха монтажной петли не менее 20 мм».
Раздел 7 дополнить пунктом 7.4:
«7.4 При хранении и перевозке плит, особенно в предзимний и зимний периоды, следует предохранять их от попадания влаги в пустоты».
Приложение А. Таблицу А.1 дополнить примечанием:
«Примечание — Типоразмеры плит типа ПБ приведены, например, в [23] и [24]».
Приложение Б. Таблицу Б.1 дополнить строкой:
Элемент стандарта «Библиография» дополнить позициями [23] и [24]:
