Изменение № 1 ГОСТ 8020-2016 «Конструкции бетонные и железобетонные для колодцев канализационных, водопроводных и газопроводных сетей. Технические условия»
(принято Протоколом Межгосударственного совета по стандартизации, метрологии и сертификации от 09.12.2021 № 60-2021)
Примечание
Документ введен в действие на территории Российской Федерации с 01.09.2022 (Приказ Росстандарта от 16.12.2021 № 1799-ст).
от 9 декабря 2021 г. № 60-2021
ИЗМЕНЕНИЕ № 1 ГОСТ 8020-2016
«КОНСТРУКЦИИ БЕТОННЫЕ И ЖЕЛЕЗОБЕТОННЫЕ ДЛЯ КОЛОДЦЕВ»
КАНАЛИЗАЦИОННЫХ, ВОДОПРОВОДНЫХ И ГАЗОПРОВОДНЫХ СЕТЕЙ.
ТЕХНИЧЕСКИЕ УСЛОВИЯ»
Принято Межгосударственным советом по стандартизации, метрологии и сертификации (протокол № 60-2021 от 09.12.2021)
Зарегистрировано Бюро по стандартам МГС № 15966
За принятие изменения проголосовали национальные органы по стандартизации следующих государств: AM, KG, KZ, RU [коды альфа-2 по МК (ИСО 3166) 004]
Дату введения в действие настоящего изменения устанавливают указанные национальные органы по стандартизации <*>
<*> Дата введения в действие на территории Российской Федерации — 2022-09-01.
Содержание. Наименование приложения В изложить в новой редакции:
«Схемы испытаний нагружением стеновых колец и фрагментов рабочих камер»;
наименование приложения Г изложить в новой редакции:
«Схема испытания нагружением плит перекрытий ППВ и ПП».
Раздел 2. Заменить ссылки:
«ГОСТ 8829-94» на «ГОСТ 8829-2018»;
«ГОСТ 12730.0-78» на «ГОСТ 12730.0-2020»;
«ГОСТ 12730.5-84» на «ГОСТ 12730.5-2018»;
«ГОСТ 18105-2010» на «ГОСТ 18105-2018»;
«ГОСТ 22733-2002» на «ГОСТ 22733-2016»;
«ГОСТ 23858-79 Соединения сварные стыковые и тавровые арматуры железобетонных конструкций. Ультразвуковые методы контроля качества. Правила приемки» на «ГОСТ 23858-2019 Соединения сварные стыковые арматуры железобетонных конструкций. Ультразвуковые методы контроля качества. Правила приемки»;
«ГОСТ 26633-2012» на «ГОСТ 26633-2015»;
«ГОСТ 31384-2008» на «ГОСТ 31384-2017»;
ГОСТ 10922-2012. Дополнить знаком сноски: «<*>»;
дополнить сноской:
<*> В Российской Федерации действует ГОСТ Р 57997-2017 «Арматурные и закладные изделия сварные, соединения сварные арматуры и закладных изделий железобетонных конструкций. Общие технические условия»;
ГОСТ 26433.0-85. Дополнить знаком сноски: «<*>»;
дополнить сноской:
<*> В Российской Федерации действует ГОСТ Р 58941-2020 «Система обеспечения точности геометрических параметров в строительстве. Правила выполнения измерений. Общие положения»;
ГОСТ 26433.1-89. Дополнить знаком сноски: «<**>»;
дополнить сноской:
<**> В Российской Федерации действует ГОСТ Р 58939-2020 «Система обеспечения точности геометрических параметров в строительстве. Правила выполнения измерений. Элементы заводского изготовления»;
дополнить ссылками:
«ГОСТ 3634-2019 Люки смотровых колодцев и дождеприемники ливнесточных колодцев. Технические условия»
ГОСТ 7338-90 Пластины резиновые и резинотканевые. Технические условия
ГОСТ 8267-93 Щебень и гравий из плотных горных пород для строительных работ. Технические условия
ГОСТ 8736-2014 Песок для строительных работ. Технические условия
ГОСТ 21924.0-84 Плиты железобетонные для покрытий городских дорог. Технические условия
ГОСТ 23732-2011 Вода для бетонов и строительных растворов. Технические условия
ГОСТ 26134-2016 Бетоны. Ультразвуковой метод определения морозостойкости
ГОСТ 31108-2020 Цементы общестроительные. Технические условия
ГОСТ 34028-2016 Прокат арматурный для железобетонных конструкций. Технические условия».
Раздел 3. Пункт 3.1. Заменить слова: «характеризующихся» на «характеризующийся»; «обеспечивающие» на «обеспечивающий».
Раздел 4. Пункт 4.1.3. Заменить слова: «приложении А» на «приложении Б».
Пункт 4.1.7. Второй абзац изложить в новой редакции:
«Стенки рабочих камер и опорных колец должны быть толщиной не менее 150 мм, а при внутренней футеровке полимерным листом не менее: 90 мм — при внутреннем диаметре 700 мм; 100 мм — при диаметре 1000 и 1250 мм; 110 мм — при диаметре 1500 мм; 120 мм — при диаметре 2000 мм и 150 мм — при диаметре 2500 мм».
Пункт 4.1.10. Второй абзац. Заменить перечисление:
«- для плит днища, перекрытий, опорных и дорожных плит — диаметр отверстий и высоту» на
«- для плит днища и перекрытий — диаметр отверстия рабочей камеры или колодца, с которым они сопрягаются, и высоту;»
Пункт 4.2.1 изложить в новой редакции:
«4.2.1 Конструкции следует изготовлять в соответствии с требованиями настоящего стандарта, рабочих чертежей и технологической документации, разработанных и утвержденных в установленном порядке, и применять согласно указаниям проектной документации конкретного трубопровода».
Пункт 4.2.6. Сноска <*>. Заменить ссылку: «СП 131.13330.2012» на «СП 131.13330.2020».
Пункт 4.2.7. Сноска <**>. Заменить ссылку: «СП 14.13330.2014» на «СП 14.13330.2018».
Пункт 4.3.1 дополнить перечислением:
«- B30 и Bt2,8 — для фибробетонных конструкций».
Пункт 4.3.2. Сноска <**>. Заменить ссылку: «СП 131.13330.12» на «СП 131.13330.2020».
Пункт 4.3.3. Первый абзац дополнить словами:
«Для конструкций с внутренним полимерным футеровочным чехлом марка по водонепроницаемости бетона должна быть не ниже W2».
Пункт 4.3.4 дополнить словами:
«, и соответствовать требованиям:»
- ГОСТ 31108 - для цементов;
- ГОСТ 8736 и ГОСТ 8267 - для заполнителей;
- ГОСТ 23732 - для воды».
Пункт 4.3.5 изложить в новой редакции:
«4.3.5 Материалы для используемой при изготовлении конструкций бетонной смеси должны соответствовать требованиям:»
- ГОСТ 31108 - для цементов;
- ГОСТ 8267 и ГОСТ 8736 - для заполнителей;
- ГОСТ 23732 - для воды».
Пункт 4.4.1. Заменить слова: «по нормативному документу <**>, действующему на территории государства, принявшего настоящий стандарт» на «по ГОСТ 34028»; «класса А500СП <>» на «класса А500СП»;
исключить сноски <***>; <*>:
«<***> В Российской Федерации арматурный прокат классов А500С и В500С выпускают по ГОСТ Р 52544-2006 „Прокат арматурный свариваемый периодического профиля классов А500С и В500С для армирования железобетонных конструкций. Технические условия“, класса А500СП — по ТУ 14-1-5526-2006 (с Изм. № 1) „Прокат арматурный класса А500СП с эффективным периодическим профилем“;»
<*> В Российской Федерации арматурный прокат классов А500С и В500С выпускают по ГОСТ Р 52544-2006 «Прокат арматурный свариваемый периодического профиля классов А500С и В500С для армирования железобетонных конструкций. Технические условия», класса А500СП — по ТУ 14-1-5526-2006 (с Изм. № 1) «Прокат арматурный класса А500СП с эффективным периодическим профилем»;
заменить ссылку: «ГОСТ 6272» на «ГОСТ 6727».
Пункт 4.4.4 изложить в новой редакции:
«4.4.4 Ходовые скобы следует изготовлять из стержневой арматурной стали классов А-I или А-II по ГОСТ 5781 диаметром 16 — 20 мм».
Пункт 4.5.1. Сноска <**>. Заменить ссылки: «СП 28.13330.2012» на «СП 28.13330.2017»; «СП 32.13330.2012» на «СП 32.13330.2018».
Пункт 4.5.3 дополнить абзацем:
«Стенки внутреннего полимерного покрытия конструкций должны герметично завариваться полосами из листового материала, используемого для полимерных чехлов».
Подраздел 4.5 дополнить пунктом 4.5.6:
«4.5.6 Резиновые уплотнительные кольца, применяемые в стенках стеновых и опорных колец, должны быть химически стойкими против агрессивного воздействия наружных (грунтовых) и внутренних (в канализационных коллекторах) жидкостей.»
Кольца должны быть упругопластичными, их сжимаемость относительно диаметра (или вертикального размера) должна составлять 30% — 40%, а удлинение при установке — 12% — 20%».
Подраздел 4.8 изложить в новой редакции:
4.8.1 Конструкции колодцев должны поставляться комплектно в зависимости от сборочной схемы (см. приложение А) и рабочих чертежей колодцев.
4.8.2 Конструкции колодцев, собираемых из колец с фальцовым стыком, к которым предъявляются повышенные эксплуатационные требования (см. 4.5.4), должны быть укомплектованы резиновыми уплотнительными кольцами.
4.8.3 Конструкции плит типов ПД, ППВ и ПП по согласованию с потребителем комплектуют чугунными люками или дождеприемниками по ГОСТ 3634«.»
Раздел 5. Пункт 5.3. Сноска <*>. Наименование СП 1.1.1058-01 изложить в новой редакции: «Организация и проведение производственного контроля за соблюдением санитарных правил и выполнением санитарно-противоэпидемических (профилактических) мероприятий»;
сноска <**>. Заменить ссылку: «ГН 2.2.5.1313-03 „Предельно допустимые концентрации (ПДК) загрязняющих веществ в воздухе рабочей зоны“ на „СанПиН 1.2.3685-21 „Гигиенические нормативы и требования к обеспечению безопасности и (или) безвредности для человека факторов среды обитания“.»
Раздел 6. Пункт 6.2. Первое перечисление дополнить словами: «, по наличию скоб и качеству их коррозионного покрытия, а также по наличию маркировки»;
второе перечисление дополнить словами: «, удельной эффективной активности естественных радионуклидов».
Раздел 7. Пункт 7.1 изложить в новой редакции:
«7.1 Испытания нагружением стеновых колец и рабочих камер проводят в соответствии с требованиями ГОСТ 8829 по схемам, приведенным в приложении В, на контрольных образцах стеновых колец и выпиленных (вырезанных) цилиндрических фрагментах рабочих камер размером по оси 0,75 — 1,0 м.»
Испытания нагружением плит перекрытия типа ПД проводят по схеме, приведенной в ГОСТ 21924.0. При этом в них должны быть установлены чугунные люки по ГОСТ 3634.
Испытания нагружением плит перекрытия типов ППВ и ПП проводят по схеме, приведенной в приложении Г. При этом в них должны быть установлены чугунные люки или дождеприемники по ГОСТ 3634, а ось нагружения должна быть направлена посередине между вертикальными осями плиты перекрытия и стенового кольца.
Для исключения повреждения поверхностей испытуемых образцов используют резиновые прокладки (пластины) по ГОСТ 7338 толщиной 10 — 20 мм из резины твердостью по Шору 65 — 90 ед.
Испытуемые конструкции должны выдерживать контрольные нагрузки, указанные в рабочих чертежах.
Число конструкций одного типа, отбираемых для испытаний, должно быть не менее двух.
Прочностные испытания других типов конструкций не проводят».
Пункт 7.2 дополнить абзацами:
«Контрольные бетонные образцы изготовляют, уплотняя на лабораторной виброплощадке смесь, используемую при изготовлении конструкций, по режиму, принятому при их формовании (кроме изготовления способом радиального прессования).»
Для конструкций, формуемых радиальным прессованием, испытывают образцы-кубы 7 x 7 x 7 см (при использовании щебня крупностью не более 10 мм) или 10 x 10 x 10 см из смеси рабочего состава, предварительно уплотненной на лабораторной виброплощадке в течение 30 — 40 с и доуплотненной на лабораторном прессе с усилием 0,5 МПа».
Пункт 7.3 изложить в новой редакции:
«7.3 Морозостойкость бетона определяют по ГОСТ 10060 на серии образцов, изготовленных из смесей рабочего состава согласно 7.2.»
Допускается определять морозостойкость бетона неразрушающим методом по ГОСТ 26134«.»
Раздел 7 дополнить пунктом 7.10:
«7.10 Наличие скоб, наличие и правильность нанесения маркировки, комплектность конструкций определяют визуально».
Раздел 8. Пункт 8.2 дополнить абзацами:
«Допускается хранение и транспортирование колец, размещенных внутри друг друга. При этом должно использоваться раскрепление их деревянными клиньями, препятствующее смещению и повреждению.»
Запрещается перекатка бетонных колец и железобетонных рабочих камер по наклонным лагам».
Приложение А изложить в новой редакции:

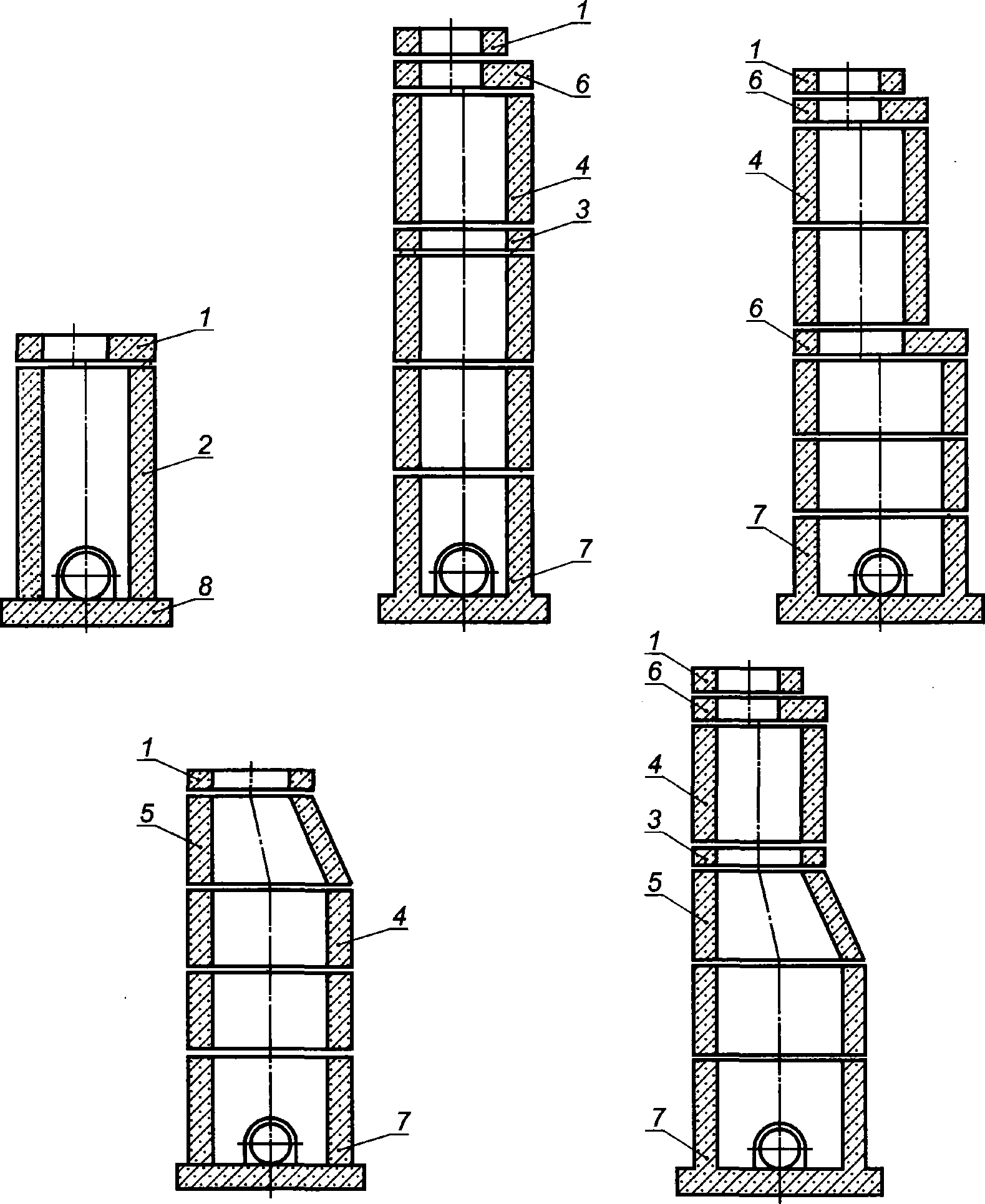

СХЕМЫ КОНСТРУКЦИЙ КОЛОДЦЕВ В СБОРЕ
опорное КО; 4 — кольцо стеновое цилиндрическое КС;
5 — кольцо стеновое коническое КСК; 6 — плита опорная ПО;
7 — кольцо опорное с днищем КОД; 8 — плита днища ПН

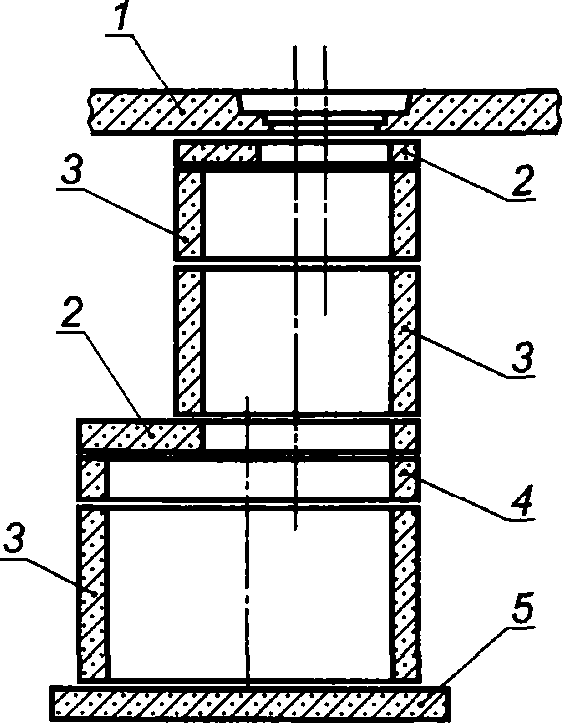

1 — плита перекрытия дорожная ПД; 2 — плита перекрытия ПП;
3 — кольцо стеновое цилиндрическое КС; 4 — кольцо опорное
стеновое КО; 5 — плита днища ПН
Рисунок А.2 — Схема конструкции смотрового колодца
на проезжей части».
Приложение Б. Таблица Б.1. Графа «Наименование и форма конструкции». Последняя строка. Заменить слова: «Плита перекрытия смотровых и контрольных колодцев» на «Плита перекрытия смотрового или контрольного колодца»;
строка «Стеновое цилиндрическое кольцо». Графа «de». Заменить значения: «840 — 880» на «880 — 960», «1160 — 1200» на «1200 — 1260», «1410 — 1450» на «1450 — 1510», «1680 — 1730» на «1720 — 1760», «2200 — 2250» на «2240 — 2260», «2700 — 2800» на «2760»;
строка «Опорное кольцо». Графу «di» дополнить значением: «600»; графу «de» дополнить значением: «840»;
строка «Стеновое опорное кольцо с днищем». Графу «di» дополнить значением: «700»; графу «de» дополнить значением: «840».
Графа «de». Заменить значения: «1200» на «1160», «1700» на «1680».
Графа «h». Заменить значения: «890 — 1200» на «790 — 1200».
Графа «l x b или a». Заменить значение: «150» на «100 — 150»;
строка «Кольцо с перекрытием». Графа «de». Заменить значения: «1200» на «1160», «1700» на «1680»;
строка «Плита днища». Графу «de» дополнить значениями: «900», «1160», «1750», «2250», «2800».

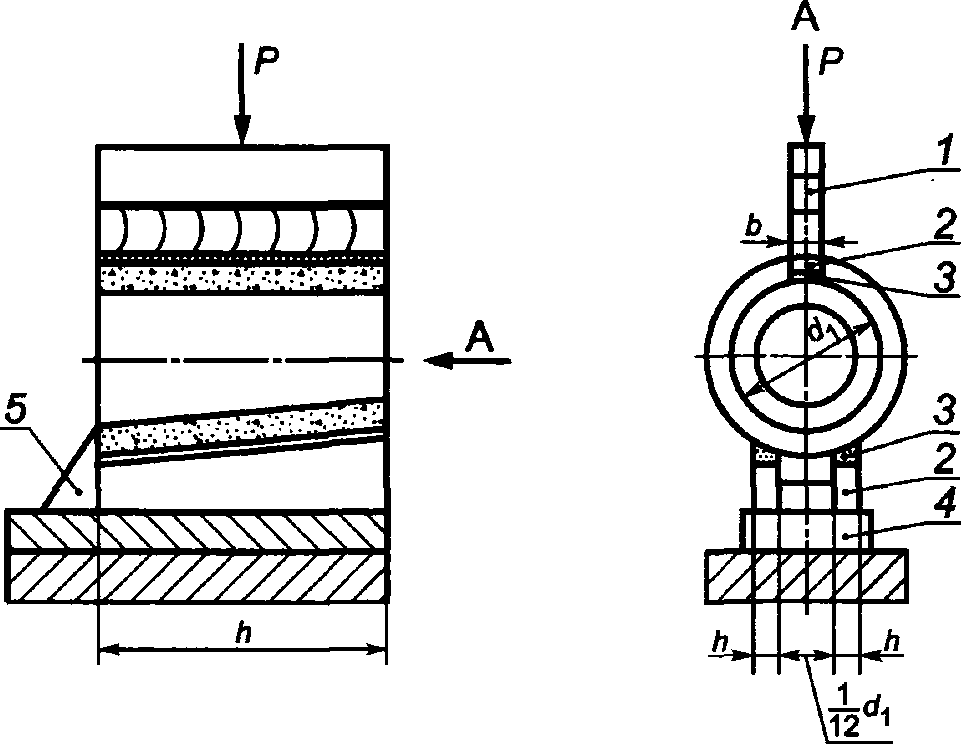

Приложение В изложить в новой редакции:
(справочное)

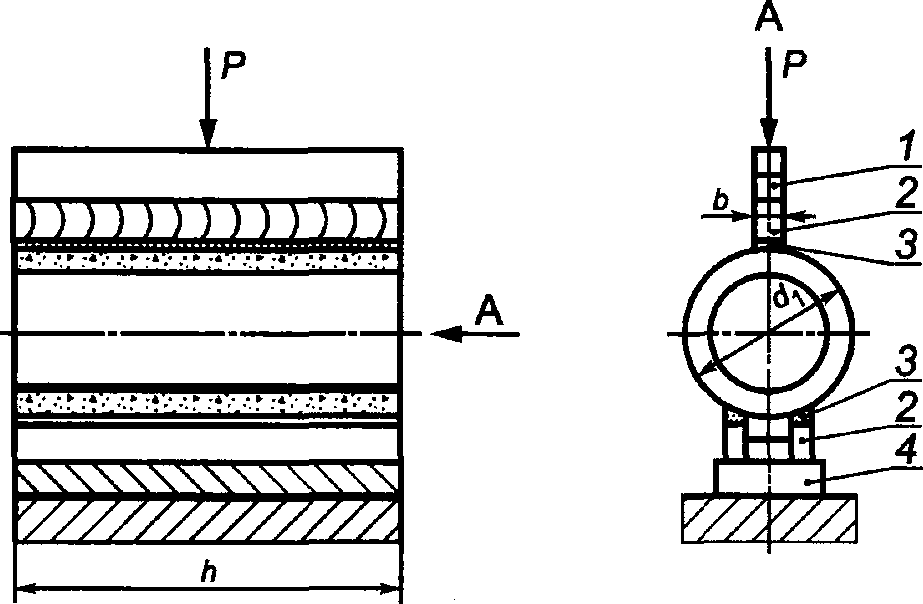

1 — траверса; 2 — деревянные бруски толщиной 50 — 100 мм;
3 — резиновые прокладки; 4 — основание из стальной плиты
толщиной 10 — 20 мм; 5 — стальной упор
Приложение Г. Наименование изложить в новой редакции:
(справочное)
поясняющие данные. Позиции 2 и 3 изложить в новой редакции: «2 — стальная плита толщиной 10 — 20 мм; 3 — нагрузочная стальная плита 300 x 300 мм толщиной 10 — 20 мм;».
