Изменение № 1 ГОСТ 8.515-84 «Государственная система обеспечения единства измерений. Эталонные сигналы частоты и времени, излучаемые специализированными радиостанциями Государственной службы времени и частоты СССР. Временной код»
(принято Протоколом Межгосударственного совета по стандартизации, метрологии и сертификации от 04.11.2005 № 22)
Примечание
Введен в действие на территории Российской Федерации с 1 июля 2006 года (Приказ Ростехрегулирования от 01.03.2006 № 18-ст) («ИУС», № 5, 2006).
от 4 ноября 2005 г. № 22
ИЗМЕНЕНИЕ № 1 ГОСТ 8.515-84 «ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ. ЭТАЛОННЫЕ СИГНАЛЫ ЧАСТОТЫ И ВРЕМЕНИ, ИЗЛУЧАЕМЫЕ СПЕЦИАЛИЗИРОВАННЫМИ РАДИОСТАНЦИЯМИ ГОСУДАРСТВЕННОЙ СЛУЖБЫ»
ВРЕМЕНИ И ЧАСТОТЫ СССР. ВРЕМЕННОЙ КОД»
Принято Межгосударственным советом по стандартизации, метрологии и сертификации по переписке (Протокол № 22 от 04.11.2005).
Зарегистрировано Бюро по стандартам МГС № 5206.
За принятие изменения проголосовали национальные органы по стандартизации следующих государств: AZ, AM, BY, GE, KZ, KG, TJ, UZ, UA коды альфа-2 по МК ([ИСО 3166) 004].
Дату введения в действие настоящего изменения устанавливают указанные национальные органы по стандартизации.
Наименование стандарта изложить в новой редакции:
«Государственная система обеспечения единства измерений. Эталонные сигналы частоты и времени, излучаемые специализированными радиостанциями Государственной службы времени, частоты и определения параметров вращения Земли. Временной код»
State system of ensuring the uniformity of measurements. Standard frequency and time signals radiated by specialized radio stations of the State service of time, frequency and the Earth rotation parameters determination. Time code».
Вводная часть. Первый абзац изложить в новой редакции:
«Настоящий стандарт распространяется на эталонные сигналы частоты и времени, излучаемые специализированными радиостанциями Государственной службы времени, частоты и определения параметров вращения Земли, работающими в диапазонах длинных и коротких волн, и устанавливает формат временного кода для передачи информации о значении времени суток, календарной и юлианской датах, разности шкал времени UT1 и UTC»;
второй, третий абзацы исключить.
Пункт 1.1. Второй абзац. Исключить слово: «значений»;
третий абзац. Исключить слово: «текущих».
Пункт 1.2 изложить в новой редакции:

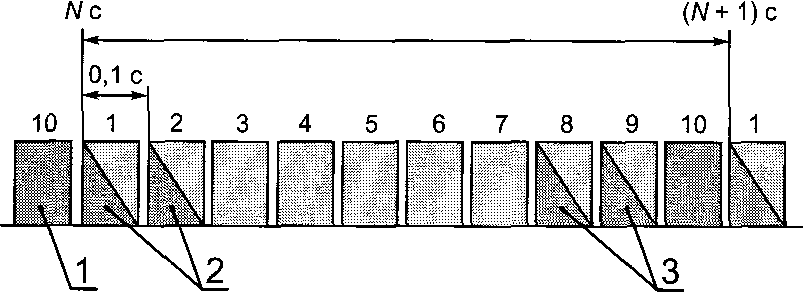

«1.2. Элементы кода передают раз в секунду при помощи модуляции несущих колебаний в первом и втором 0,1-секундных интервалах, отсчитываемых от секундной метки (см. черт. 1).»
Информационная структура сигнала
3 — минутный маркер

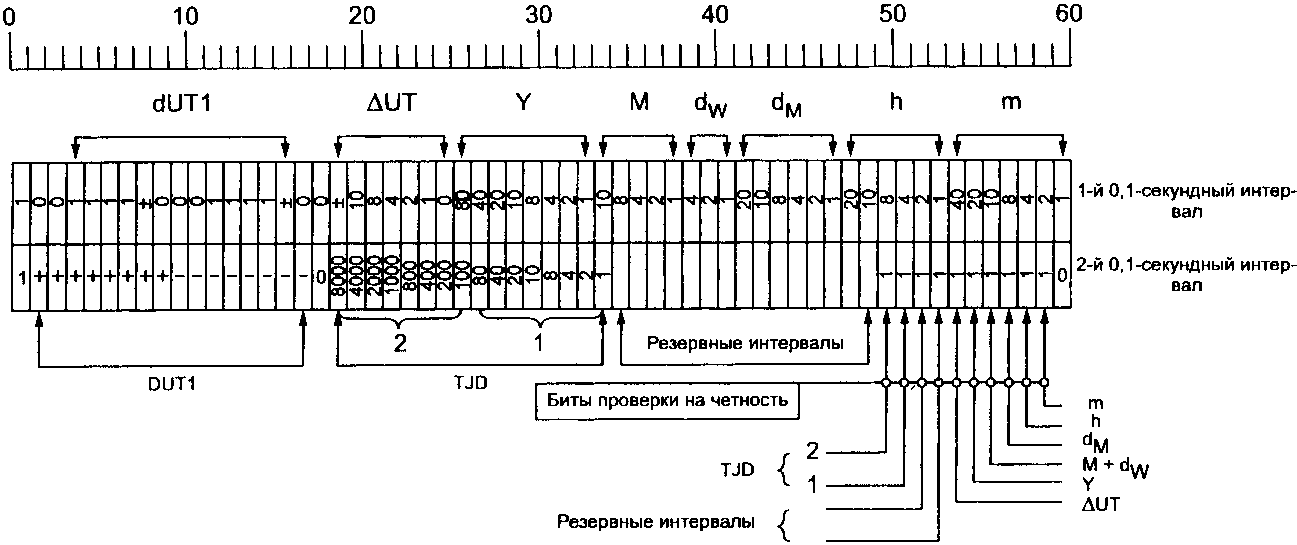

Пункт 1.3. Чертеж 2 заменить новым.
Пункт 2.1. Первый абзац. Заменить слова: «уточняющее значение этой разности до 0,02 с» на «уточняющее до 0,02 с значение этой разности»;
второй абзац. Заменить обозначение: МККР на МСЭ-R; после обозначения МСЭ-R изложить в новой редакции: «При этом положительные значения DUT1 = +0,1 n с передают в интервалах с 1-й по 8-ю секунду, а отрицательные — DUT1 = -0,1 k с — с 9-й по 16-ю секунду, где „n“ и „k“ — количество маркированных 0,1-секундных интервалов»;
пятый абзац. Заменить слова: «в справочном Приложении 3» на «в таблице 1а»;
| Числовое значение | Секундный интервал при положительном DUT1 | |||||||||
| dUTl | 11 | 12 | 13 | 14 | 15 | 3 | 4 | 5 | 6 | 7 |
| Секундный интервал при отрицательном DUT1 | ||||||||||
| 3 | 4 | 5 | 6 | 7 | 11 | 12 | 13 | 14 | 15 | |
| +0,08 | 1 | 1 | 1 | 1 | 0 | 0 | 0 | 0 | 0 | 0 |
| +0,06 | 1 | 1 | 1 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| +0,04 | 1 | 1 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| +0,02 | 1 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| -0,02 | 1 | 0 | 0 | 0 | 1 | 0 | 0 | 0 | 0 | 0 |
| -0,04 | 1 | 1 | 0 | 0 | 1 | 0 | 0 | 0 | 0 | 0 |
| -0,06 | 1 | 1 | 1 | 0 | 1 | 0 | 0 | 0 | 0 | 0 |
| -0,08 | 1 | 1 | 1 | 1 | 1 | 0 | 0 | 0 | 0 | 0 |
Пункт 2.2 изложить в новой редакции:
«2.2. Информация о значениях времени включает значение часа (h), минуты (m), передаваемых в шкале московского времени, а также величину \Delta UT , равную разности между московским и всемирным координированным временем, имеющую знак, расположенный перед старшим разрядом. При этом знак „плюс“ представляет „0“, а знак „минус“ — „1“ двоичного кода».
Пункт 2.3. Заменить слова: «месяца текущего года» на «месяца года».
Пункт 3.1 после слов «определяют по» дополнить словом: «данным»;
таблицу 2 изложить в новой редакции:
| Информация, передаваемая в первом 0,1-секундном интервале | Секундные интервалы | Информация, передаваемая во втором 0,1-секундном интервале | ||||
| 1 | 0 | Положительное значение DUT1 | ||||
| 0 | 1 | |||||
| 0 | 2 | |||||
| Числовое значение и знак dUT1 при отрицательном DUT1 | 3 | |||||
| 4 | ||||||
| 5 | ||||||
| При положительном DUT1 во всех интервалах — «0» | 6 | |||||
| 7 | ||||||
| 0 | 8 | |||||
| 0 | 9 | Отрицательное значение DUT1 | ||||
| 0 | 10 | |||||
| Числовое значение и знак dUT1 при положительном DUT1 | 11 | |||||
| 12 | ||||||
| 13 | ||||||
| При отрицательном DUT1 — во всех интервалах — «0» | 14 | |||||
| 15 | ||||||
| 0 | 16 | |||||
| 0 | 17 | 0 | ||||
| Знак поправки ДельтаUT | 18 | Тысячи | Числовое значение укороченной юлианской даты TJD | |||
| Числовое значение поправки ДельтаUT | 19 | |||||
| 20 | ||||||
| 21 | ||||||
| 22 | Сотни | |||||
| 23 | ||||||
| 24 | ||||||
| Значение года столетия Y | Десятки | 25 | ||||
| 26 | Десятки | |||||
| 27 | ||||||
| 28 | ||||||
| Единицы | 29 | |||||
| 30 | Единицы | |||||
| 31 | ||||||
| 32 | ||||||
| Значение месяца M | 33 | |||||
| 34 | Резервные интервалы для передачи | |||||
| 35 | ||||||
| 36 | ||||||
| 37 | ||||||
| Значение дня недели d W | 38 | |||||
| 39 | ||||||
| 40 | ||||||
| Значение дня месяца d | Десятки | 41 | ||||
| M | 42 | |||||
| Единицы | 43 | |||||
| 44 | ||||||
| 45 | ||||||
| 46 | ||||||
| Значение текущего часа h | Десятки | 47 | ||||
| 48 | ||||||
| Единицы | 49 | TJD | Биты проверки на четность | |||
| 50 | «0» — при четном числе единиц в информационных разрядах, «1» — при | |||||
| 51 | Резервные интервалы | |||||
| 52 | ||||||
| Значение текущей минуты m | Десятки | 53 | ДельтаUT | нечетном | ||
| 54 | Y | |||||
| 55 | M + d W | |||||
| Единицы | 56 | d M | ||||
| 57 | h | |||||
| 58 | m | |||||
| 59 | 0 | |||||
Пункты 3.2, 3.3 исключить.
Приложение 1 изложить в новой редакции:
ПОЯСНЕНИЕ ТЕРМИНОВ, ПРИМЕНЯЕМЫХ В СТАНДАРТЕ
| Термин | Пояснение |
|---|---|
| Формат кода | Общее количество элементов кода и расположение кодовых групп, предназначенных для передачи той или иной информации |
| Двоичнодесятичный код | Код, в котором десятичный разряд числа выражают в двоичном коде |
| Позиционноединичный код | Код, в котором число выражают количеством единиц, а знак числа определяют положением разрядов кода |
| UT1 | Шкала всемирного времени. Шкала времени, основанная на вращении Земли вокруг своей оси по ГОСТ 8.567 и [1] |
| UTC | Шкала всемирного координированного времени. Шкала времени, рассчитываемая Международным бюро мер и весов и Международной службой вращения Земли так, что смещение относительно Международной шкалы атомного времени составляет целое число секунд, а относительно шкалы всемирного времени не превышает 0,9 с по ГОСТ 8.567 и [1] |
| DUT1 | Величина прогнозируемой разности UT1 — UTC в числах, кратных 0,1 с, по ГОСТ 8.567 и рекомендации МСЭ — R TF |
| dUT1 | Величина, уточняющая значение DUT1 до 0,02 с по ГОСТ 8.567 |
| ДельтаUT | Разность между московским и всемирным координированным временем, выраженная целым количеством часов |
| d w | Номер дня недели. «1» — соответствует понедельнику |
| h | Номер часа суток в диапазоне от 0 до 23 |
Приложение 2. Таблица. Наименование изложить в новой редакции: «Цифровые символы позиционно-единичного и двоично-десятичного кодов»;
головка. Заменить слова: «Единичный» на «Позиционно-единичный», «Двоичный» на «Двоично-десятичный».
Приложение 3 исключить.
Приложение 4. Первый абзац. Заменить слова: «средний гринвичский полдень» на «гринвичский полдень»;
Пример. Заменить цифры:
Стандарт дополнить элементом — «Библиография»:
[1] Рекомендации международного союза электросвязи (МСЭ-R) «Излучения сигналов времени и стандартных частот». Серия TF 686-1 и TF 460-5».
