ГОСТ 8.515-84. Государственная система обеспечения единства измерений. Эталонные сигналы частоты и времени, излучаемые специализированными радиостанциями Государственной службы времени, частоты и определения параметров вращения Земли
«ГОСТ 8.515-84. Государственная система обеспечения единства измерений. Эталонные сигналы частоты и времени, излучаемые специализированными радиостанциями Государственной службы времени и частоты СССР. Временной код»
(утв. Постановлением Госстандарта СССР от 20.11.1984 № 3947)
от 20 ноября 1984 г. № 3947
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ
ЭТАЛОННЫЕ СИГНАЛЫ ЧАСТОТЫ И ВРЕМЕНИ, ИЗЛУЧАЕМЫЕ СПЕЦИАЛИЗИРОВАННЫМИ РАДИОСТАНЦИЯМИ ГОСУДАРСТВЕННОЙ СЛУЖБЫ ВРЕМЕНИ И ЧАСТОТЫ СССР
State system of ensuring the uniformity of measurements. Standard time and frequency signals radiated by specialized radio stations of the State time and frequency service of the USSR. Time code
Постановлением Государственного комитета СССР по стандартам от 20 ноября 1984 г. № 3947 срок введения установлен с 01.01.1986.
Разработан Государственным комитетом СССР по стандартам.
Исполнители: Г.Т. Черенков (руководитель темы), А.Н. Михайлова.
Внесен Государственным комитетом СССР по стандартам.
Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 20 ноября 1984 г. № 3947.
Настоящий стандарт распространяется на эталонные сигналы частоты и времени, излучаемые специализированными радиостанциями Государственной службы времени и частоты СССР, работающими в диапазонах НЧ, СЧ и ВЧ, и устанавливает формат временного кода для передачи информации о разности шкал времени UT1 — UTC, текущих значениях времени суток, календарной и юлианской датах.
Формат кода, приводимый в данном стандарте, обязателен к соблюдению при передаче информации о разности шкал времени UT1 — UTC и текущих значений времени суток в часах и минутах.
При передаче информации об уточняющих значениях разности шкал времени, поправке на всемирное время, значении года столетия, дня недели, месяца, дня месяца, укороченной юлианской даты, значении секунд суток, битов проверки на четность приводимый формат кода является рекомендуемым.
Пояснения терминов, применяемых в стандарте, приведены в справочном Приложении 1.
1. СТРУКТУРА ВРЕМЕННОГО КОДА
1.1 Временной код построен на базе двух типов кодов (см. обязательное Приложение 2);
позиционно-единичного — для передачи значений разности шкал времени UT1 — UTC;
двоично-десятичного с проверкой на четность для передачи текущих значений времени суток, календарной и юлианской дат.

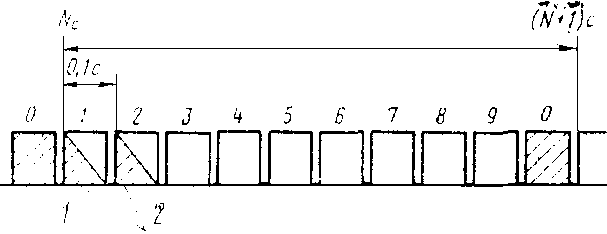

1.2. Элементы кода передают с циклом в 1 с при помощи модуляции несущих (поднесущих) колебаний в первом и втором 0,1-секундных интервалах, отсчитываемых от секундной метки (см. черт. 1).

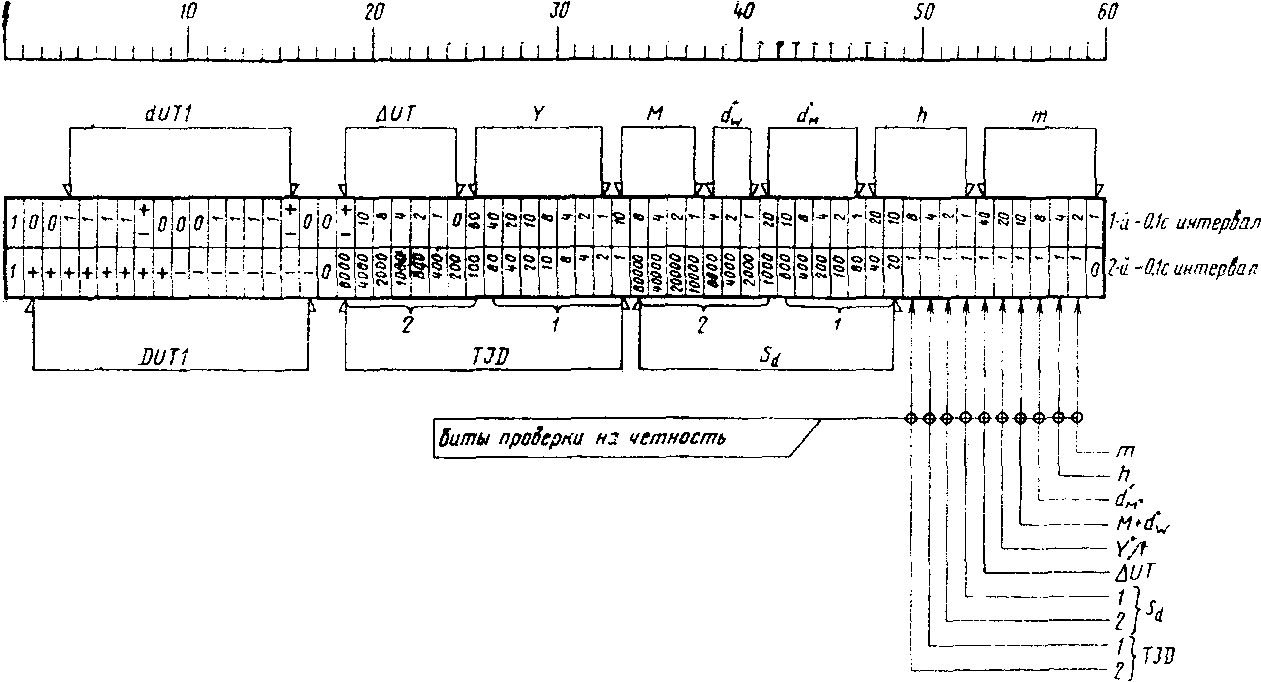

1.3. Полный формат кода, содержащий 120 элементов (60 элементов в первом 0,1-секундном интервале и 60 элементов во втором 0,1-секундном интервале), передают с циклом в 1 мин. Графически полный формат кода представлен на черт. 2.
2. СОДЕРЖАНИЕ И КОДИРОВАНИЕ ПЕРЕДАВАЕМОЙ ИНФОРМАЦИИ
2.1. Информацию о разности шкал времени представляют в виде DUT1 + dUT1, где DUT1 — значение разности, округленное до 0,1 с, а dUT1 — уточняющее значение этой разности до 0,02 с.
Значения DUT1 кодируют маркированием вторых 0,1-секундных интервалов с 1-й по 16-ю секунды в стандартном позиционно-единичном коде МККР. При этом положительные значения DUT1 передают в интервалах с 1-й по 8-ю секунды, так что DUT1 = +0,1 -n с, а отрицательные с 9-й — по 16-ю секунды, так что DUT1 = -0,1 k с, где «-n» и «k» — количество маркированных 0,1-секундных интервалов.
Значения dUT1 кодируют маркированием первых 0,1-секундных интервалов, так что dUT1 = +/- 0,02 p с, где p — количество маркированных 0,1-секундных интервалов. Информацию о dUT1 передают в секундных интервалах, свободных от передачи DUT1.
Знак числового значения dUT1 передают в седьмом или пятнадцатом секундных интервалах. При этом наличие маркирования соответствует знаку минус (-), а отсутствие — знаку плюс (+).
Кодирование информации о DUT1 представлено в табл. 1, информации о dUT1 — в справочном Приложении 3.
| Передаваемое числовое | Секундный интервал | |||||||||||||||
| значение | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 |
| +0,8 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| +0,7 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| +0,6 | 1 | 1 | 1 | 1 | 1 | 1 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| +0,5 | 1 | 1 | 1 | 1 | 1 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| +0,4 | 1 | 1 | 1 | 1 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| +0,3 | 1 | 1 | 1 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| +0,2 | 1 | 1 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| +0,1 | 1 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| -0,1 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 1 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| -0,2 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 1 | 1 | 0 | 0 | 0 | 0 | 0 | 0 |
| -0,3 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 1 | 1 | 1 | 0 | 0 | 0 | 0 | 0 |
| -0,4 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 1 | 1 | 1 | 1 | 0 | 0 | 0 | 0 |
| -0,5 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 1 | 1 | 1 | 1 | 1 | 0 | 0 | 0 |
| -0,6 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 1 | 1 | 1 | 1 | 1 | 1 | 0 | 0 |
| -0,7 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 0 |
| -0,8 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
2.2 Информацию о текущих значениях времени суток представляют в двух видах:
в часах (h) и минутах (m), передаваемых в шкале московского или местного регламентированного времени с поправкой относительно всемирного времени ( \Delta UT ), имеющей знак, расположенный перед старшим разрядом, при этом знак плюс (+) представляют 0, знак минус (-) — 1 в двоичном коде;
в секундах суток ( s_{d} ), передаваемых в шкале всемирного координированного времени.
2.3. Информация о календарных датах включает: значение года столетия (Y), значение месяца текущего года (M), значение дня месяца ( d_{M} ), значение дня недели ( d_{W} ).
2.4. Информация об юлианской дате включает укороченную юлианскую дату (TJD), представляющую собой четыре младших разряда числового значения модифицированной юлианской даты (MJD) (см. справочное Приложение 4).
3. РАСПОЛОЖЕНИЕ ПЕРЕДАВАЕМОЙ ИНФОРМАЦИИ
3.1. Расположение информации, которую несут сигналы первого и второго 0,1-секундных интервалов определяют по табл. 2.
| Информация, передаваемая в первом 0,1-секундном интервале | Секундные интервалы | Информация, передаваемая во втором 0,1-секундном интервале |
|---|---|---|
| 1 | 0 | 1 |
| 0 | 1 | \ |
| 0 | 2 | | |
| Числовое значение и знак / dUT1, если DUT1 — | | 3 4 | | } Положительное |
| отрицательное, 0 — если { | 5 | | значение DUT1 |
| DUT1 — положительное | \ | 6 7 | | | |
| 0 | 8 | / |
| 0 | 9 | \ |
| 0 Числовое значение и знак / | 10 11 | | | Отрицательное |
| dUT1, если DUT1 — положи- | | 12 | } значение DUT1 |
| тельное, 0 — если DUT1 — { | 13 | | |
| отрицательное | \ | 14 15 | | | |
| 0 | 16 | / |
| 0 | 17 | 0 |
| Знак поправки ДельтаUT / | | 18 19 20 | \ \ } Тысячи | | | |
| Числовое значение поправки { | 21 | / | |
| ДельтаUT | | \ / / | | 22 23 24 25 26 | \ | } Сотни | Значение | | укороченной / } юлианской \ | даты TJD |
| | Десятки { | 27 | } Десятки | |
| Значение года | \ | 28 | | | |
| столетия Y { / | | | Единицы { \ \ / | | 29 30 31 32 33 34 | / | \ | } Единицы | | / / \ \ | |
| Значение месяца (M) { | \ / | 35 36 37 38 | } Десятки | | тысяч | / | \ | |
| Значение дня недели d { | 39 | } Тысячи | Значение секунд |
| W \ / / | 40 41 | | } текущих суток s / | d |
| | Десятки \ Значение дня { / | 42 43 | \ | } Сотни | |
| месяца d | | | 44 | | | |
| M | Единицы { \ \ / / | 45 46 47 | / | \ | } Десятки/ |
| | Десятки \ Значение текущего { / | 48 49 | / \ \ TJD | |
| часа h | | | 50 | / | Биты проверки |
| | Единицы { \ \ / / | 51 52 53 | \ s | на четность / d | 0 — при четном ДельтаUT | числе единиц |
| | Десятки { | \ | | 54 55 | Y } в информационных M + d | разрядах, W | 1 — при нечетном |
| Значение текущей { / минуты m | | | 56 | d | M | |
| | Единицы { | | \ \ | 57 58 59 | h | m / 0 |
3.2. Расположение элементов кода в секундных и 0,1-секундных интервалах, которые передают информацию о разности шкал времени DUT1 и текущих значениях времени в часах (h) и минутах (m), должно соответствовать требованиям настоящего стандарта.
3.3. Расположение элементов кода в секундных и 0,1-секундных интервалах, которые передают информацию об уточняющих значениях разности шкал времени dUT1, о поправке на всемирное время ( \Delta UT ), значении года столетия (Y), месяца (M), дня недели ( d_{W} ), дня месяца ( d_{M} ), секунд суток ( s_{d} ), укороченной юлианской дате (TJD) и биты проверки на четность, рекомендовано требованиями настоящего стандарта.
| Термин | Пояснение |
|---|---|
| Код | Система соответствий между дискретными элементами (символами сообщений) и сигналами, при помощи которых эти элементы передают по каналу связи |
| Формат кода | Общее количество элементов кода и расположение кодовых групп, предназначенных для передачи той или иной информации |
| Двоичнодесятичный код | Код, в котором десятичный разряд числа выражают в двоичном коде |
| Позиционноединичный код | Код, в котором число выражают количеством единиц, а знак числа определяют положением разрядов кода |
| Всемирное время UT | По ГОСТ 15855-77 |
| Международная шкала координированного времени UTC | По ГОСТ 15855-77 |
| Нормальный ряд чисел | Код | |
| единичный | двоичный 8 — 4 - 2 — 1 | |
| 0 | 0 0 0 0 0 0 0 0 0 | 0 0 0 0 |
| 1 | 1 0 0 0 0 0 0 0 0 | 0 0 0 1 |
| 2 | 1 1 0 0 0 0 0 0 0 | 0 0 1 0 |
| 3 | 1 1 1 0 0 0 0 0 0 | 0 0 1 1 |
| 4 | 1 1 1 1 0 0 0 0 0 | 0 1 0 0 |
| 5 | 1 1 1 1 1 0 0 0 0 | 0 1 0 1 |
| 6 | 1 1 1 1 1 1 0 0 0 | 0 1 1 0 |
| 7 | 1 1 1 1 1 1 1 0 0 | 0 1 1 1 |
| 8 | 1 1 1 1 1 1 1 1 0 | 1 0 0 0 |
| 9 | 1 1 1 1 1 1 1 1 1 | 1 0 0 1 |
| Передаваемое числовое | Номер секундного интервала | ||||||||||
| значение | 11 | 12 | 13 | 14 | 15 | 3 | 4 | 5 | 6 | 7 | Если DUT1 — положительное |
| 3 | 4 | 5 | 6 | 7 | 11 | 12 | 13 | 14 | 15 | Если DUT1 — отрицательное | |
| +0,08 | 1 | 1 | 1 | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |
| +0,06 | 1 | 1 | 1 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | |
| +0,04 | 1 | 1 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | |
| +0,02 | 1 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | |
| 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | |
| -0,02 | 1 | 0 | 0 | 0 | 1 | 0 | 0 | 0 | 0 | 0 | |
| -0,04 | 1 | 1 | 0 | 0 | 1 | 0 | 0 | 0 | 0 | 0 | |
| -0,05 | 1 | 1 | 1 | 0 | 1 | 0 | 0 | 0 | 0 | 0 | |
| -0,08 | 1 | 1 | 1 | 1 | 1 | 0 | 0 | 0 | 0 | 0 | |
Началом каждого юлианского дня считают средний гринвичский полдень. Юлианская дата — число суток, непрерывно отсчитываемое от 12 часов UT 1 января 4713 г. до н.э. Модифицированная юлианская дата (MJD) представляет из себя юлианскую дату, уменьшенную на 2400000,5 суток.
Укороченную юлианскую дату (TJD) определяют четырьмя младшими разрядами MJD.
Календарная дата ............................ 84 08 15
Полная юлианская дата (JD) .................. 2445927,5
Модифицированная юлианская дата (MJD) ....... 45927
Укороченная юлианская дата (TJD) ............ 5927
