Изменение № 1 ГОСТ 32806-2014 (EN 544:2011) «Черепица битумная. Общие технические условия»
(принято Протоколом Межгосударственного совета по стандартизации, метрологии и сертификации от 26.08.2021 № 142-П)
Примечание
Текст данного документа приведен с учетом поправки, опубликованной в «ИУС», № 8, 2022. Документ введен в действие на территории Российской Федерации с 01.06.2022 (Приказ Росстандарта от 14.09.2021 № 963-ст).
от 26 августа 2021 г. № 142-П
Принято Межгосударственным советом по стандартизации, метрологии и сертификации (протокол № 142-П от 26.08.2021)
Зарегистрировано Бюро по стандартам МГС № 15750
За принятие изменения проголосовали национальные органы по стандартизации следующих государств: AM, BY, KZ, KG, RU, TJ, UZ [коды альфа-2 по МК (ИСО 3166) 004]
Дату введения в действие настоящего изменения устанавливают указанные национальные органы по стандартизации <*>
<*> Дата введения в действие на территории Российской Федерации — 2022-06-01.
Титульный лист. Заменить ссылку: «(EN 544:2011, MOD)» на «(EN 544-2011, Bitumen shingles with mineral and/or synthetic reinforcements — Product specification and test methods, MOD)».
Предисловие изложить в новой редакции:
«Цели, основные принципы и общие правила проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0 „Межгосударственная система стандартизации. Основные положения“ и ГОСТ 1.2 „Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены“»
1 ПОДГОТОВЛЕН Федеральным государственным бюджетным учреждением «Научно-исследовательский институт строительной физики Российской академии архитектуры и строительных наук» (НИИСФ РААСН) на основе собственного перевода на русский язык англоязычной версии стандарта, указанного в пункте 5
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 «Строительство»
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 25 мая 2014 г. № 45-2014)
4 Приказом Федерального агентства по техническому регулированию и метрологии от 26 ноября 2014 г. № 1836-ст межгосударственный стандарт ГОСТ 32806-2014 (EN 544:2011) введен в действие в качестве национального стандарта Российской Федерации с 1 июня 2015 г.
5 Настоящий стандарт является модифицированным по отношению к европейскому стандарту EN 544:2011 «Черепица кровельная битумная с минеральной и/или синтетической арматурой. Технические условия и методы испытания» («Bitumen shingles with mineral and/or synthetic reinforcements — Product specification and test methods», MOD) путем внесения технических отклонений, объяснение которых приведено во введении к настоящему стандарту.
Наименование настоящего стандарта изменено относительно наименования указанного европейского стандарта для приведения в соответствие с ГОСТ 1.5 (подраздел 3.6).
Сведения о соответствии ссылочных межгосударственных стандартов европейским и международному стандартам, использованным в качестве ссылочных в примененном европейском стандарте, приведены в дополнительном приложении ДА
Информация о введении в действие (прекращении действия) настоящего стандарта и изменений к нему на территории указанных выше государств публикуется в указателях национальных стандартов, издаваемых в этих государствах, а также в сети Интернет на сайтах соответствующих национальных органов по стандартизации.
В случае пересмотра, изменения или отмены настоящего стандарта соответствующая информация будет опубликована на официальном интернет-сайте Межгосударственного совета по стандартизации, метрологии и сертификации в каталоге «Межгосударственные стандарты»
Оформление. ФГБУ «РСТ», 2021В Российской Федерации настоящий стандарт не может быть полностью или частично воспроизведен, тиражирован и распространен в качестве официального издания без разрешения Федерального агентства по техническому регулированию и метрологии».
Введение. Второй, третий абзацы. Исключить слова: «региональные», «регионального» (2 раза);
дополнить абзацем (после второго абзаца):
«Внесены изменения в пункт 3.1: в примечании 3 дано определение многослойной черепицы, примечание 4 исключено»;
дополнить абзацами (после третьего абзаца):
«Введено уточнение площади нахлеста слоев в видимой части для двухслойной и трехслойной черепицы.»
В 5.1 введена классификация многослойной черепицы в зависимости от способа отбора образцов.
Добавлены требования по отбору образцов для испытания массы битума (5.2) для одно-, двух- и трехслойной черепицы.
Добавлены требования по отбору образцов для испытания стойкости к образованию вздутий (5.8) для двух- и трехслойной черепицы»;
четвертый абзац дополнить словами:
«Приведены требования по отбору образцов для испытания теплостойкости для двух- и трехслойной черепицы»;
дополнить абзацами (после четвертого абзаца):
«Внесены изменения в пункт 6.2.4 — расширена методика обработки результатов.»
Внесены изменения в методику определения площади нахлеста для многослойной черепицы (6.3.4).
Внесены изменения в методику проведения испытаний по определению максимальной силы растяжения (6.4.1).
Внесены изменения в методику проведения испытаний по определению сопротивления раздиру стержнем гвоздя (6.4.2)».
Раздел 2. ГОСТ ISO 9001-2011. Дополнить знаком сноски — <*>;
дополнить сноской <*>:
«--------------------------------»
Пункт 3.1. Дополнить рисунком 1e):
»e) — Пример трехслойной черепицы»;
примечание 3. Дополнить абзацами:
«Многослойная черепица может быть двух- и трехслойной.»
Двухслойная черепица — плоский лист прямоугольной формы, состоящий из двух слоев основного битумного материала, склеенных между собой промышленным способом при помощи клеящего состава.
Трехслойная черепица — плоский лист прямоугольной формы, состоящий из трех слоев основного битумного материала, склеенных между собой промышленным способом при помощи клеящего состава»;
примечание 4 исключить.
Пункт 3.9. Вместо определения поставить прочерк.
Пункт 4.1.1. Заменить слова: «для многослойной» на «двух- и трехслойной» (2 раза).
Пункт 4.2.2 изложить в новой редакции:
«Для двухслойной черепицы площадь нахлеста верхнего слоя на нижний должна быть не менее 40% поверхности черепицы, видимой после укладки.»
Для трехслойной черепицы площадь нахлеста второго слоя на первый (нижний) должна быть не менее 40% видимой после укладки поверхности черепицы, а площадь нахлеста третьего на нижележащие слои должна быть не менее 25% видимой после укладки поверхности черепицы».
Подраздел 5.1 дополнить абзацами:
«Многослойная черепица в зависимости от метода отбора образцов делится на три типа:»
тип I — двухслойная черепица, из листа которой невозможно отобрать образец необходимого размера из однослойной части, видимой после укладки поверхности, без разделения склеенных промышленным способом слоев;
тип II — двухслойная черепица, из листа которой можно отобрать образец необходимого размера из однослойной части, видимой после укладки поверхности, без разделения склеенных промышленным способом слоев;
тип III — трехслойная черепица, из листа которой невозможно отобрать образец необходимого размера из однослойной части, видимой после укладки поверхности, без разделения склеенных промышленным способом слоев, но можно отобрать образцы из двухслойной и трехслойной части».
Подраздел 5.2. Первый, третий абзацы исключить;
дополнить абзацами (после второго абзаца):
«Массу битума для черепицы определяют следующим образом. Для однослойной черепицы и двухслойной черепицы типа I из трех листов видимой после укладки части черепицы вырезают по одному образцу размером [(50 x 100) +/- 1] мм. Образцы должны захватывать области черепицы с самоклеящимся слоем (при его наличии).»
Для двухслойной черепицы типа II из одного листа видимой после укладки части черепицы вырезают два образца размером [(50 x 100) +/- 1] мм, при этом один образец вырезают из однослойной части, а второй — из двухслойной части.
Для трехслойной черепицы типа III из одного листа видимой после укладки части черепицы вырезают два образца размером [(50 x 100) +/- 1] мм, при этом один образец вырезают из двухслойной части, а второй — из трехслойной части».
Подраздел 5.8 дополнить абзацем:
«Для двухслойной черепицы типа I и трехслойной черепицы типа III образцы отбирают из двухслойной части».
Подраздел 5.9 изложить в новой редакции:
«Теплостойкость определяют на пяти образцах размером [(100 x 50) +/- 1] мм, вырезанных из разных листов черепицы. При этом больший размер образца должен быть расположен в направлении по высоте листа (меньшей стороне листа). При испытании многослойной черепицы образцы вырубают из многослойной части листа на участке с максимальным количеством слоев».
Пункт 6.2.4 изложить в новой редакции:
Для однослойной черепицы и двухслойной черепицы типа I массу битума на единицу площади для каждого образца M, г/м2, вычисляют по формуле
где M1 — масса контейнера с образцом и тампоном до экстрагирования, г;
M2 — масса контейнера с образцом и тампоном после экстрагирования, г;
100 — коэффициент приведения площади образца к 1 м2.
Для однослойной черепицы вычисляют среднеарифметическое значение массы битума по формуле
Для двухслойной черепицы типа I вычисляют среднеарифметическое значение массы битума двухслойной части черепицы по формуле
После чего вычисляют среднеарифметическое значение массы битума с учетом поправки на площадь нахлеста по формуле
где Sp — площадь нахлеста (перекрытия нижнего слоя вторым слоем) в видимой части черепицы, %.
Результат должен соответствовать требованиям 4.1.1.
Для двухслойной черепицы типа II для каждого испытуемого образца определяют массу битума в образце: M1 - M2.
Для каждого образца вычисляют массу растворимой части битума Mpi, г/м2, по формуле
где Mpi — масса растворимой части битума в i-м образце.
Вычисляют среднеарифметическое значение массы битума по формуле
Результат должен соответствовать требованиям 4.1.1.
Для трехслойной черепицы типа III для каждого испытуемого образца определяют массу битума в образце: M1 - M2.
Для каждого образца вычисляют массу растворимой части битума Mpi, г/м2, по формуле (5).
Вычисляют значение массы растворимой части битума одного слоя черепицы по формуле
Вычисляют среднеарифметическое значение массы битума с учетом поправки на площади нахлестов по формуле
где Sp2 — площадь нахлеста (перекрытия нижнего слоя вторым слоем) в видимой части черепицы, %;
Sp3 — площадь нахлеста (перекрытия второго слоя третьим слоем) в видимой части черепицы, %.
Результат должен соответствовать требованиям 4.1.1».

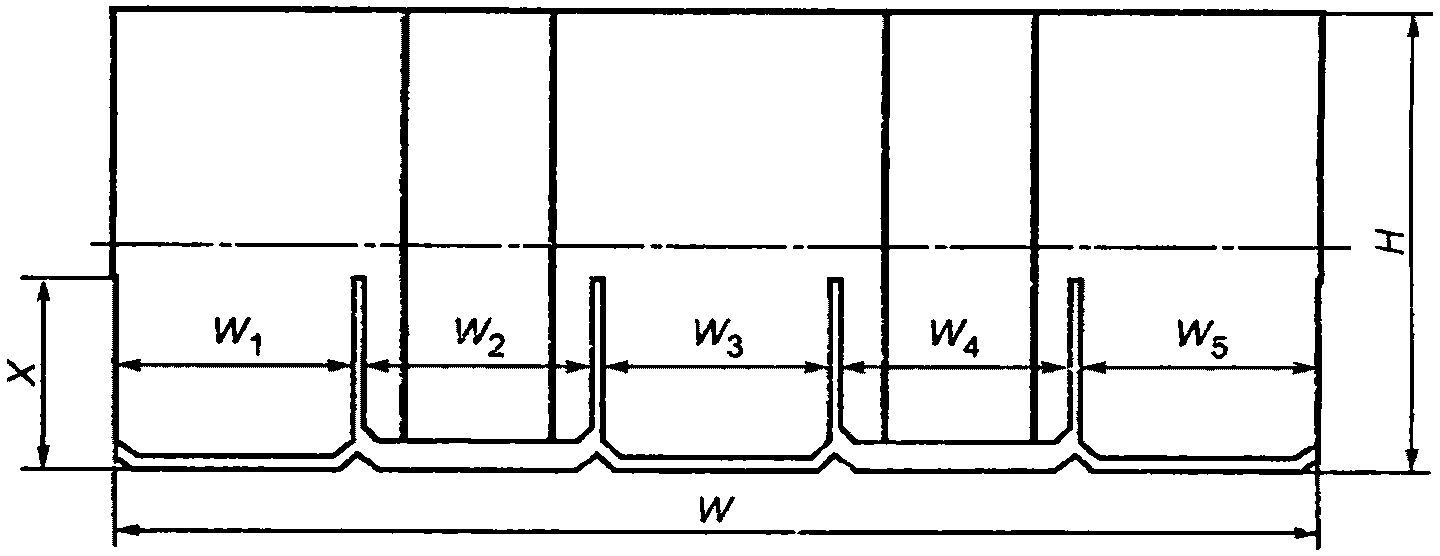

Подпункт 6.3.4.1 дополнить рисунками 7, 8, 9:
»вторым) в видимой части двухслойной и трехслойной черепицы

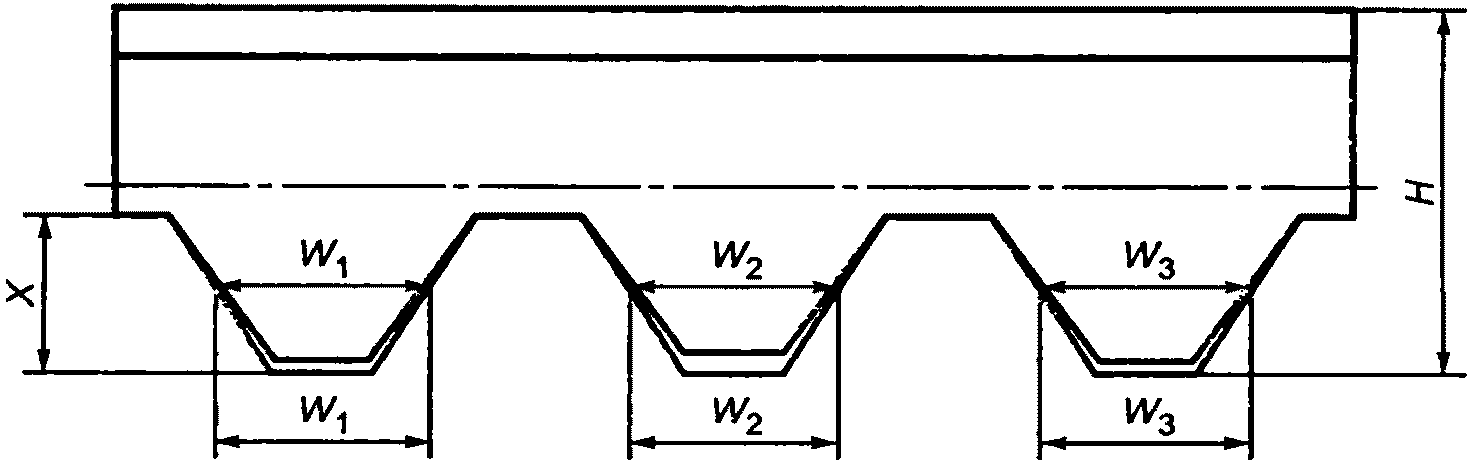

Рисунок 8 — Определение площади нахлеста слоев
(первого слоя вторым) в видимой части двухслойной черепицы

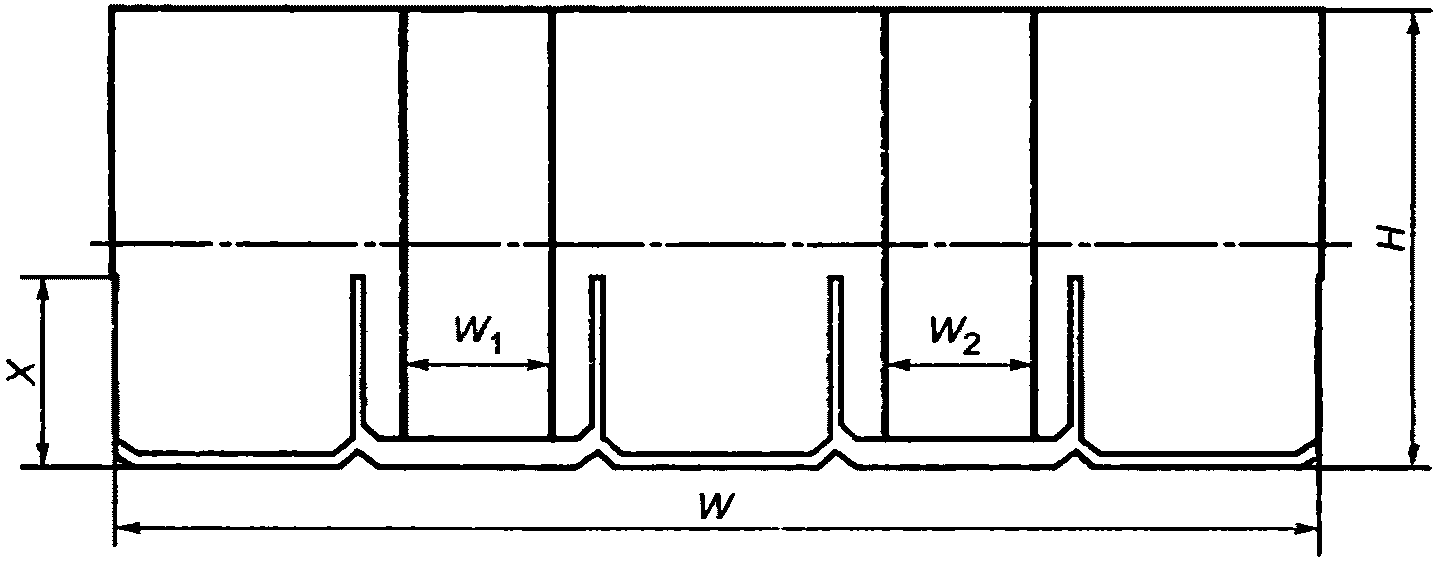

Рисунок 9 — Определение площади нахлеста слоев (второго слоя
третьим) в видимой части трехслойной черепицы».
Подпункт 6.3.4.2 изложить в новой редакции:
«6.3.4.2 Обработка результатов
»
Измерение ширины выступов W1, W2, W3, Wn проводят в середине высоты видимой части поверхности листа (X) на 3 отобранных листах черепицы.
Результат каждого измерения округляют до 1 мм.
Определяют среднеарифметическое каждого значения W1, W2, W3, Wn для трех листов. Определяют сумму среднеарифметических значений Wср1, Wср2, Wср3, Wсрn с округлением результата до 1 мм.
Площадь нахлеста слоев (первого слоя вторым и второго слоя третьим) в видимой части определяют по формуле
Для двухслойной черепицы дополнительно вычисляют ширину нижнего слоя W по формуле
Сумма значений ширины выступов W1 + W2 + W3 + W4 (см. рисунок 6, 7, 8, 9) должна удовлетворять требованиям 4.2.2».
Подпункт 6.4.1.1 изложить в новой редакции (кроме наименования):
«Средства испытаний, условия и методика проведения испытаний должны соответствовать требованиям ГОСТ 31899-1 со следующим дополнением:»
для проведения испытаний готовят 2 серии образцов шириной (50 +/- 0,5) мм и длиной не менее 250 мм: 5 образцов, вырубленных в направлении ширины (первая серия), и 5 образцов, вырубленных в направлении высоты (вторая серия) в соответствии с рисунком 10.

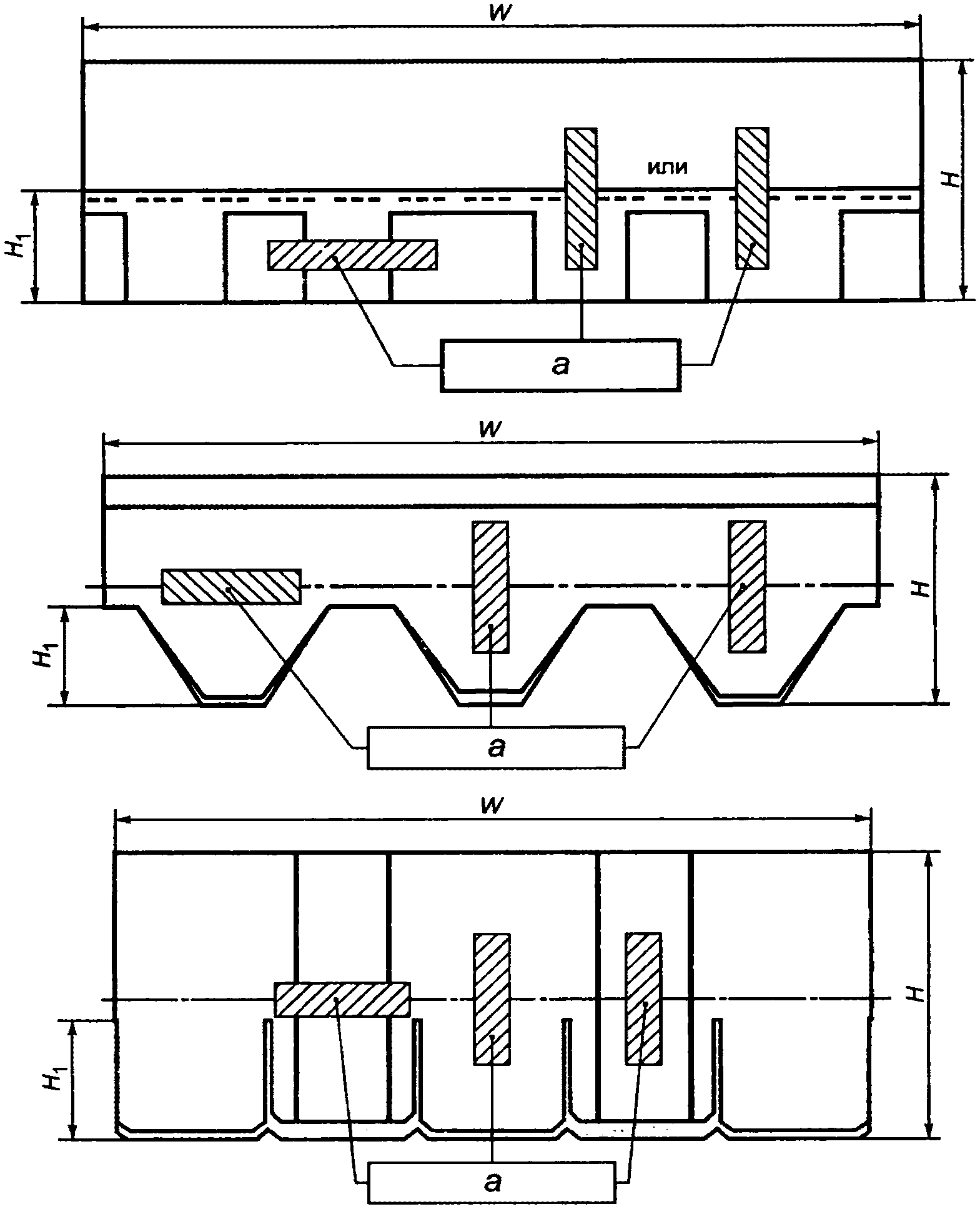

H1 — высота видимой части двухслойной черепицы
Рисунок 10 — Схема отбора образцов
для двухслойной и трехслойной черепицы».
Подпункт 6.4.1.2 дополнить абзацем:
«Результаты испытаний должны соответствовать требованиям 4.3.1».
Подпункт 6.4.2.1 изложить в новой редакции (кроме наименования):
«Средства испытаний, условия и методика проведения испытаний должны соответствовать требованиям ГОСТ 31898-1 со следующим дополнением:»

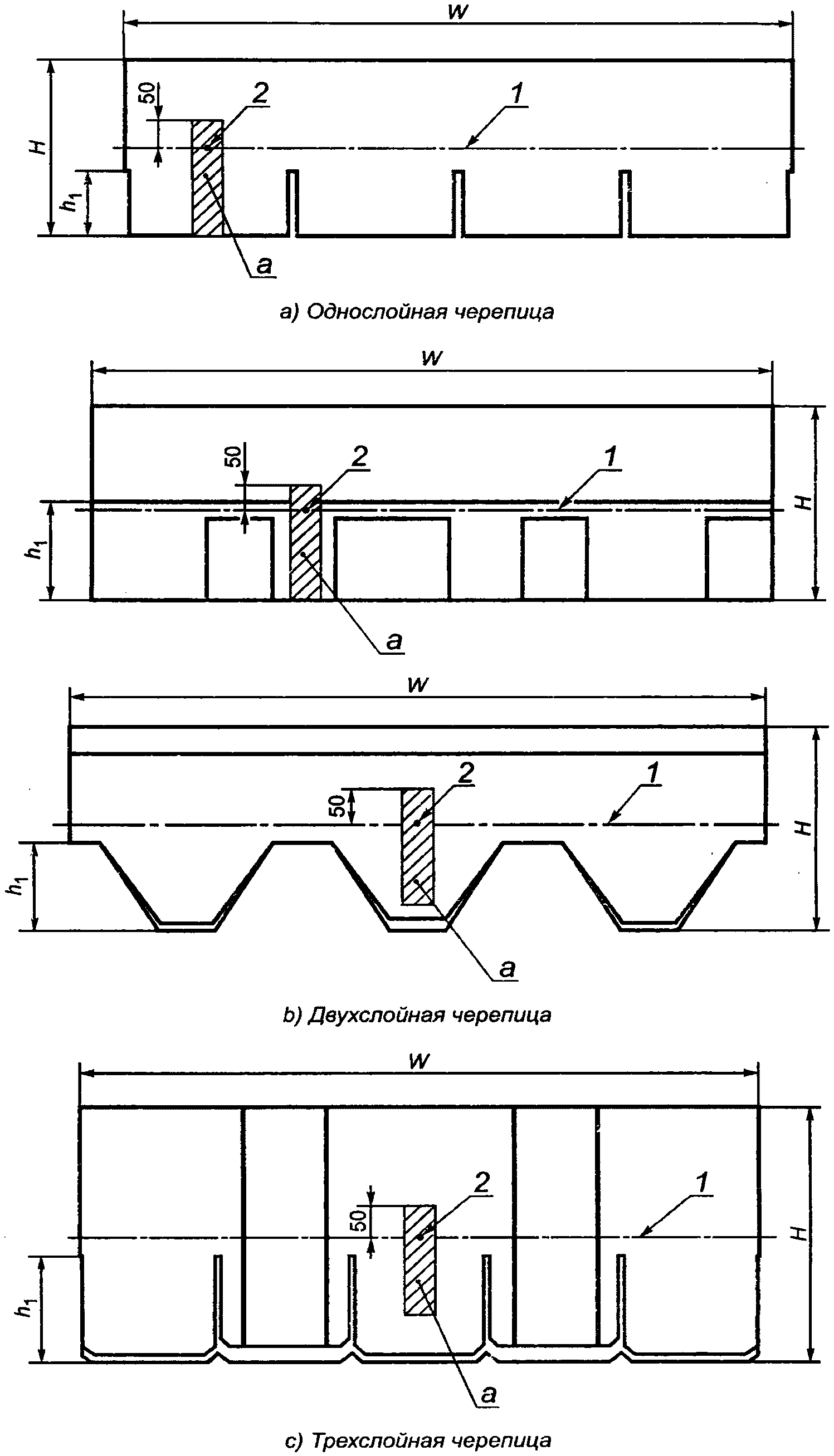

для проведения испытаний готовят 5 образцов шириной (50 +/- 0,5) мм и длиной не менее 150 мм, вырубленных в направлении высоты в соответствии с рисунком 11.
в испытуемом образце; a — область вырубки образцов;
H — высота; W — ширина; h1 — высота видимой части
двухслойной черепицы
Рисунок 11 — Схемы вырубки образцов для одно-, двух- и трехслойной черепицы».
Подпункт 6.4.2.2 дополнить абзацем (после примечания):
«Результаты испытаний должны соответствовать требованиям 4.3.2».
Подпункт 6.4.7.3 дополнить абзацем:
Приложение B. Таблица B.1. Графа «Технические требования». Заменить слово: «многослойной» на «двух- и трехслойной».
Приложение ДА изложить в новой редакции:
СВЕДЕНИЯ О СООТВЕТСТВИИ ССЫЛОЧНЫХ МЕЖГОСУДАРСТВЕННЫХ
СТАНДАРТОВ ЕВРОПЕЙСКИМ И МЕЖДУНАРОДНОМУ СТАНДАРТАМ,
ИСПОЛЬЗОВАННЫМ В КАЧЕСТВЕ ССЫЛОЧНЫХ В ПРИМЕНЕННОМ ЕВРОПЕЙСКОМ СТАНДАРТЕ
| Обозначение ссылочного межгосударственного стандарта | Степень соответствия | Обозначение и наименование ссылочного европейского, международного стандарта |
| ГОСТ EN 1110-2011 | IDT | EN 1110:2010 «Материалы гибкие гидроизоляционные. Материалы кровельные гидроизоляционные битумосодержащие. Определение теплостойкости» |
| ГОСТ ISO 9001-2011 | IDT | ISO 9001:2008 «Системы менеджмента качества. Требования» |
| ГОСТ EN 12039-2011 | IDT | EN 12039:1999 «Материалы гибкие гидроизоляционные. Материалы кровельные и гидроизоляционные битумосодержащие. Определение адгезии гранул посыпки к покровному слою» |
| ГОСТ 31898-1-2011 (EN 12310-1:1999) | MOD | EN 12310-1:1999 «Материалы гибкие гидроизоляционные. Часть 1. Материалы кровельные и гидроизоляционные битумосодержащие. Определение сопротивления раздиру стержнем гвоздя» |
| ГОСТ 31899-1-2011 (EN 12311-1:1999) | MOD | EN 12311-1:1999 «Материалы гибкие гидроизоляционные. Часть 1. Материалы кровельные и гидроизоляционные битумосодержащие. Определение деформативно-прочностных свойств» |
| ГОСТ 32317-2012 (EN 1297:2004) | MOD | EN 1297:2004 «Материалы гибкие гидроизоляционные. Материалы кровельные и гидроизоляционные битумосодержащие и полимерные (термопластичные или эластомерные). Метод испытания на старение под воздействием искусственных климатических факторов: УФ-излучения, повышенной температуры и воды» |
| Примечание — В настоящей таблице использованы следующие условные обозначения степени соответствия стандартов: - IDT — идентичные стандарты; - MOD — модифицированные стандарты. | ||
