Изменение № 1 ГОСТ 32047-2012 «Кладка каменная. Метод испытания на сжатие»
(принято Протоколом Межгосударственного совета по стандартизации, метрологии и сертификации от 15.12.2023 № 64-2023)
Примечание
Текст данного документа приведен с учетом поправки, опубликованной в «ИУС», № 5, 2024; поправки, опубликованной в «ИУС», № 9, 2024. Документ введен в действие на территории Российской Федерации с 01.02.2024 (Приказ Росстандарта от 21.12.2023 № 1610-ст).
Принято Протоколом Межгосударственного совета по стандартизации, метрологии и сертификации от 15 декабря 2023 г. № 64-2023
ИЗМЕНЕНИЕ № 1 ГОСТ 32047-2012 «КЛАДКА КАМЕННАЯ. МЕТОД ИСПЫТАНИЯ НА СЖАТИЕ»
Принято Межгосударственным советом по стандартизации, метрологии и сертификации (протокол № 64-2023 от 15.12.2023)
Зарегистрировано Бюро по стандартам МГС № 17221
За принятие изменения проголосовали национальные органы по стандартизации следующих государств: AM, KG, RU, TJ, UZ [коды альфа-2 по МК (ИСО 3166) 004]
Дату введения в действие настоящего изменения устанавливают указанные национальные органы по стандартизации <*>
<*> Дата введения в действие на территории Российской Федерации — 2024-02-01.
Раздел 1. Заменить слово: «кладкой» на «с применением кладки»;
после слова «блоков,» дополнить словами: «керамических и силикатных крупноформатных кладочных стеновых изделий».
Раздел 2 изложить в новой редакции:
В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:
ГОСТ 379 Кирпичи, камни, блоки и плиты перегородочные силикатные. Общие технические условия
ГОСТ 530 Кирпич и камень керамические. Общие технические условия
ГОСТ 4001 Камни стеновые из горных пород. Технические условия
ГОСТ 5802 Растворы строительные. Методы испытаний
ГОСТ 6133 Камни бетонные стеновые. Технические условия
ГОСТ 28013 Растворы строительные. Общие технические условия
ГОСТ 31360 Изделия стеновые неармированные из ячеистого бетона автоклавного твердения. Технические условия
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов (и классификаторов) на официальном интернет-сайте Межгосударственного совета по стандартизации, метрологии и сертификации (www.easc.by) или по указателям национальных стандартов, издаваемым в государствах, указанных в предисловии, или на официальных сайтах соответствующих национальных органов по стандартизации. Если на документ дана недатированная ссылка, то следует использовать документ, действующий на текущий момент, с учетом всех внесенных в него изменений. Если заменен ссылочный документ, на который дана датированная ссылка, то следует использовать указанную версию этого документа. Если после принятия настоящего стандарта в ссылочный документ, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение применяется без учета данного изменения. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку».
Раздел 6. Подраздел 6.1. Первый, третий абзацы. Заменить ссылку: «ГОСТ 21520» на «ГОСТ 31360»;
четвертый абзац. Заменить слова: «описанной в ГОСТ 8462» на «установленной нормативными документами <*>, действующими на территории государства — участника Соглашения, принявшего настоящий стандарт»;
дополнить сноской <*>:
«--------------------------------»
<*> В Российской Федерации действует ГОСТ Р 58527-2019 «Материалы стеновые. Методы определения пределов прочности при сжатии и изгибе».
Раздел 8. Подраздел 8.1 изложить в новой редакции:
«8.1 Конструкция и размеры образцов»
Для испытаний изготовляют не менее трех образцов кладки.

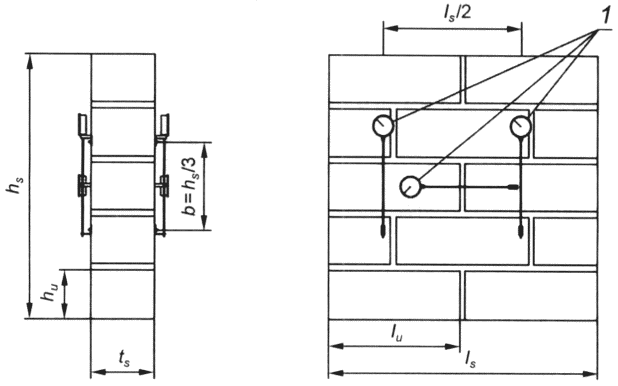

Минимально допустимые размеры образцов приведены на рисунке 1 и в таблице 2.

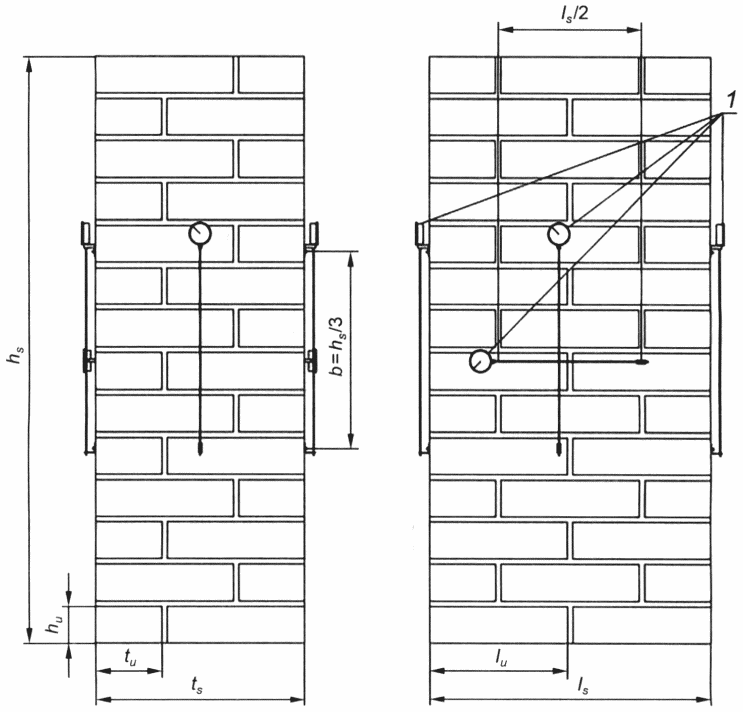

1 — приборы для измерения деформаций; b — база измерения деформаций (база прибора); hs — высота образца; hu — высота элемента кладки; ts — толщина образца; tu — толщина элемента кладки; ls — длина образца; lu — длина элемента кладки
Минимальные размеры образцов для испытания на сжатие
| Размеры изделий с лицевой стороны | Размеры образца кладки | ||||
| lu | hu | Длина ls | Высота hs | Толщина ts | |
| <= 300 | <= 150 | >= 2lu | >= 5hu | >= 3ts и <= 15ts, и >= ls | >= tu |
| > 150 | >= 3hu | ||||
| > 300 | <= 150 | >= 1,5lu | >= 5hu | ||
| > 150 | >= 3hu | ||||
Подраздел 8.2. Первый абзац. Заменить слова: «, например укрытие» на «- укрытие»; «нормальной температуры и влажности» на «температуры 15 °C — 20 °C и естественной влажности»;
второй абзац. Исключить слова: «из гипсового или иного подходящего»;
заменить слова: «убедиться» на «контролировать»; «металлических пластин сверху и снизу образца, которые должны быть уложены» на «сверху и снизу образца металлических пластин, укладываемых»;
третий абзац. Заменить слово: «проводится» на «проводят»;
дополнить абзацем (после второго):
«Для образцов в виде стенок могут быть использованы прокатные швеллеры с параллельными гранями полок. Внешняя поверхность стенок швеллеров должна быть отфрезерована. Размер швеллеров должен быть таким, чтобы зазор между полками швеллера и поверхностью образца составлял не менее 30 мм».
Таблица 3. Головка таблицы. Вторая графа. После слова «Установленное» дополнить словом: «среднее»;
таблицу дополнить строкой (после последней):
| М300 | 30,0 | 30,0 <= Rm < 40,0 |
|---|
Раздел 9. Подраздел 9.2. Второй абзац. Заменить слова: «, как показано на рисунке 1» на «(см. рисунок 1)»;
после слов «ценой деления 0,01 мм» дополнить словами: «и диапазоном измерения для вертикальных деформаций — не менее 0 — 10 мм, горизонтальных — не менее 0 — 25 мм»;
третий абзац. Заменить значение: «1 — 3 мин» на «не менее 3 мин».
Стандарт дополнить приложением Б:
«Приложение Б (рекомендуемое)»
Переходные коэффициенты в зависимости от вида кладочных изделий при испытании на сжатие
Прочность при сжатии отдельного образца Ri, Н/мм2, определяют с точностью до 0,1 Н/мм2 по формуле (1). При испытании серии натурных кладочных образцов, возведенных из керамических или силикатных пустотных кладочных изделий, предполагающих по технологии возведения стеновые конструкции толщиной в один элемент и с заполнением вертикального шва раствором при прочности кладочных изделий более М150, допускается использовать следующие значения поправочного коэффициента к значению прочности Ri:
k = 1,2 — для тяжелых цементных растворов;
k = 1,15 — для клеевых цементных растворов.
Для иных видов кладочных изделий и кладочных растворов принимают значения поправочного коэффициента по результатам испытаний».
Библиографические сведения. Заменить код МКС: «91.080.40» на «91.080.30».
