Изменение № 1 ГОСТ 24992-2014 «Конструкции каменные. Метод определения прочности сцепления в каменной кладке»
(принято Протоколом Межгосударственного совета по стандартизации, метрологии и сертификации от 27.12.2023 № 168-П)
Примечание
Текст данного документа приведен с учетом поправки, опубликованной в «ИУС», № 9, 2024. Документ введен в действие на территории Российской Федерации с 01.02.2024 (Приказ Росстандарта от 28.12.2023 № 1710-ст).
от 27 декабря 2023 г. № 168-П
В КАМЕННОЙ КЛАДКЕ»
Принято Межгосударственным советом по стандартизации, метрологии и сертификации (протокол № 168-П от 27.12.2023)
Зарегистрировано Бюро по стандартам МГС № 17269
За принятие изменения проголосовали национальные органы по стандартизации следующих государств: AM, AZ, BY, KG, RU, TJ, UZ [коды альфа-2 по МК (ИСО 3166) 004]
Дату введения в действие настоящего изменения устанавливают указанные национальные органы по стандартизации <*>
<*> Дата введения в действие на территории Российской Федерации — 2024-02-01.
Раздел 1. Первый абзац. Заменить слова: «строящихся зданий, в том числе в сейсмических» на «зданий, строящихся в несейсмических и в сейсмических»;
второй абзац. Заменить слова: «(далее прочность сцепления)» на «[сопротивление кладки осевому растяжению по неперевязанным швам (далее — прочность сцепления)]»; после слова «раствора» дополнить словами: «и клеевых составов»;
дополнить абзацем:
«Метод испытаний может быть использован для определения прочности сцепления в каменной кладке при расположении кирпича на постель, ложок, тычок при устройстве защитно-декоративных и фасадных конструкций».
Раздел 2. Заменить ссылки: датированные на недатированные, кроме ГОСТ 5802-86;
ГОСТ 6727. Наименование дополнить словами: «Технические условия»;
ГОСТ 7798 дополнить знаком сноски: «<1>»;
дополнить сноской <1>:
«--------------------------------»
<1> В Российской Федерации действует ГОСТ Р ИСО 4014-2013 «Болты с шестигранной головкой. Классы точности A и B».
Раздел 5. Заменить слова: «характеристики удельной работы для разделения кирпича (камня) и раствора» на «величины усилия, необходимого для разделения кирпича (камня) и раствора,»; «осевого растягивающего усилия, направленного» на «осевой растягивающей нагрузки, направленной».
Раздел 6. Подраздел 6.1. Первое, второе перечисления изложить в новой редакции:
«- установку, указанную на рисунке 1. Перечень приборов и приспособлений, необходимых для изготовления установки, приведен в таблице А.1 (приложение А), схемы деталей — на рисунках Д.1 — Д.6 (приложение Д);»
дополнить абзацем:
«Для испытаний следует использовать аттестованные средства измерений, прошедшие калибровку и поверку в установленном порядке. Погрешность измерения нагрузки не должна превышать 2%».
Наименование рисунка 2. Заменить слова: «Гидравлическое испытательное оборудование» на «Гидравлический испытательный прибор».
Пункт 6.3.3 изложить в новой редакции:
«6.3.3 Для испытания используют установку, указанную на рисунке 1. Схемы захвата кирпича и природного камня, подготовленных к испытанию, показаны на рисунке 3. Испытуемый кирпич 1 охватывают петлей из троса (захватом) 2 по боковым граням, затем петлю подтягивают перекладиной 3 с помощью регулировочного болта 4».
Пункт 6.4.1 изложить в новой редакции:
«6.4.1 Испытание кладки на сцепление с применением измерительного прибора, приведенного на рисунке 1, проводят по схеме, указанной на рисунке 4».
Пункт 6.4.3. Исключить слово: «измерительного».
Пункт 6.4.5 дополнить абзацем:
«При разрушении образцов по материалу кирпича (камня) результат испытания не учитывают».
Раздел 7. Пункт 7.1.1 дополнить абзацами:
«Для испытания на сцепление образцов из кирпича формата менее 1НФ (размерами менее 250 x 120 x 65 мм) допускается применять регулируемые приспособления, приведенные на рисунке 5а.»
Для испытания на сцепление образцов из природного камня с тонким клеевым швом допускается располагать части захватного приспособления перпендикулярно друг другу (рисунок 5б).
1 — испытуемый образец из кирпича; 2 — металлический захват;
3 — уголки 60 x 60 x 6 мм; 4 — металлическая пластина
20 x 90 x 6 мм; 5 — шарнир; 6 — шпилька;
7 — регулировочный болт
Рисунок 5а — Захватные регулируемые приспособления
для испытаний образцов из кирпича размерами менее
250 x 120 x 65 мм на осевое растяжение
1 — испытуемый образец из камня; 2 — металлический захват;
3 — уголки 60 x 60 x 6 мм; 4 — металлическая пластина
20 x 90 x 6 мм; 5 — шарнир; 6 — шпилька
Рисунок 5б — Захватные приспособления для испытаний образцов
из природного камня с тонким клеевым швом
на осевое растяжение».
Пункт 7.1.2 после слов «для закрепления образцов из кирпича» дополнить словами: «размерами 250 x 120 x 65 мм».
Пункт 7.1.3 дополнить абзацем:
«Для испытания образцов из кирпича и камня с различными размерами допускается применять зажимное устройство, выполненное по рисункам 6 и 7 по требуемым размерам. Зажимное устройство должно обеспечивать возможность расположения опор измерительного оборудования на боковые стенки».
Пункт 7.2.1 изложить в новой редакции:
«7.2.1 Образцы изготавливают одновременно на растворе одного замеса в количестве 5 шт. Для испытания образцы с расположением кирпича на ложок, тычок, с наличием декоративного покрытия ложковой и тычковой граней (фактурной поверхности, покрытия глазурованного или в виде обсыпки и пр.) изготавливают в количестве 10 шт.»
Одновременно с изготовлением образцов готовят не менее трех контрольных кубов из того же раствора для определения его марки. Марку раствора по прочности на сжатие определяют по ГОСТ 5802«.»
Пункт 7.2.2. Первый абзац. Заменить слова: «их половинок» на «половинок кирпича»;
дополнить абзацем (после первого):

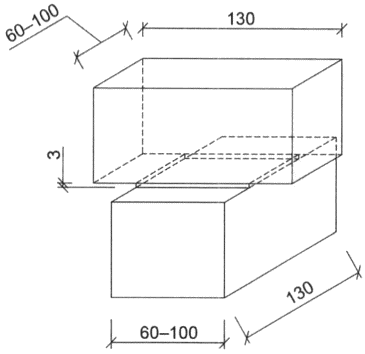

«Образцы из камня шириной от 60 до 100 мм и при толщине клеевого шва 2 — 5 мм допускается изготавливать с расположением двух половинок перпендикулярно друг другу (см. рисунок 8а)»;
рисунок 8а) заменить новым:
а) Образец из половинок кирпича».
Приложение Б. Пункты Б.2, Б.3 изложить в новой редакции:
«Б.2 Прочность раствора определяют путем испытания на сжатие кубов с ребрами 2 — 4 см, изготовленных из двух пластинок, отобранных из горизонтальных швов кладки.»
Б.3 Пластинки изготавливают в виде квадрата, сторона которого должна в 1,5 раза превышать толщину пластинки, равную толщине шва».
Дополнить пунктами Б.4 — Б.10:
«Б.4 Склеивание пластинок раствора для получения кубов с ребрами 2 — 4 см и выравнивание их поверхностей проводят при помощи тонкого слоя гипсового теста (1 — 2 мм).»
Б.5 Допускается выпиливать образцы-кубы из пластин в том случае, когда толщина пластины обеспечивает получение необходимого размера ребра.
Б.6 Образцы следует испытывать через сутки после их изготовления.
Б.7 Образцы-кубы из раствора с ребрами длиной 3 — 4 см испытывают по ГОСТ 5802-86 (подраздел 6.5).
Б.8 Для испытания образцов-кубов из раствора с ребрами 2 см, а также оттаявших растворов применяют малогабаритный настольный пресс типа ПС. Диапазон нагрузок составляет 1,0 — 5,0 кН (100 — 500 кгс).
Б.9 Прочность раствора вычисляют по ГОСТ 5802-86 (пункт 6.6.1). Прочность раствора должна определяться как среднеарифметическое значение результатов испытаний пяти образцов.
Б.10 Для определения прочности раствора в кубах с ребрами 7,07 см следует результаты испытаний кубов летних и зимних растворов, отвердевших после оттаивания, умножить на коэффициент, приведенный в таблице Б.1.
| Вид раствора | Коэффициент в зависимости от размера ребра куба, см | ||
| 2 | 3 | 4 | |
| Летний раствор | 0,56 | 0,68 | 0,80 |
| Зимний раствор, отвердевший после оттаивания | 0,46 | 0,65 | 0,75 |
Стандарт дополнить приложением Д:
(рекомендуемое)
Детали сборного испытательного оборудования
Рисунок Д.1 — Рама (позиция 11 рисунка 1)
Примечание - Размеры в скобках даны для перекладины, применяемой при испытании кладки из камней.
Рисунок Д.2 — Перекладина (позиция 3 рисунка 1)
Рисунок Д.3 — Траверса (позиция 9 рисунка 1)
Рисунок Д.4 — Переходник (позиция 12 рисунка 1)
Рисунок Д.6 — Прямой скребок».
