Изменение № 1 ГОСТ 12.1.044-2018 «Система стандартов безопасности труда. Пожаровзрывоопасность веществ и материалов. Номенклатура показателей и методы их определения»
(принято Протоколом Межгосударственного совета по стандартизации, метрологии и сертификации от 31.07.2024 № 175-П)
Примечание
Текст данного документа приведен с учетом поправки, введенной в действие с 22.04.2025, опубликованной в «ИУС», № 8, 2025; поправки, опубликованной в «ИУС», № 10, 2025. Документ введен в действие на территории Российской Федерации с 31.12.2024 (Приказ Росстандарта от 13.08.2024 № 1055-ст).
Принято Протоколом Межгосударственного совета по стандартизации, метрологии и сертификации от 31 июля 2024 г. № 175-П
ИЗМЕНЕНИЕ № 1 ГОСТ 12.1.044-2018 «СИСТЕМА СТАНДАРТОВ БЕЗОПАСНОСТИ ТРУДА. ПОЖАРОВЗРЫВООПАСНОСТЬ ВЕЩЕСТВ И МАТЕРИАЛОВ. НОМЕНКЛАТУРА ПОКАЗАТЕЛЕЙ И МЕТОДЫ ИХ ОПРЕДЕЛЕНИЯ»
Принято Межгосударственным советом по стандартизации, метрологии и сертификации (протокол № 175-П от 31.07.2024)
Зарегистрировано Бюро по стандартам МГС № 17491
За принятие изменения проголосовали национальные органы по стандартизации следующих государств: AM, UZ, BY, KZ, KG, RU, TJ, UZ [коды альфа-2 по МК (ИСО 3166) 004]
Дату введения в действие настоящего изменения устанавливают указанные национальные органы по стандартизации <*>
<*> Дата введения в действие на территории Российской Федерации — 2024-12-31.
«11.6 Оценка результатов испытаний для комбинации материалов»;
«13.6 Расчет показателя токсичности и проведение контрольного эксперимента»;
«Приложение И (рекомендуемое) Форма протокола испытаний по определению показателя токсичности продуктов горения экспериментально-расчетным методом»;
«Приложение К (рекомендуемое) Расчет показателя токсичности продуктов горения и данные контрольного опыта (биоконтроль)»;
подраздел 7.4. Заменить слово: «Калибровка» на «Контрольная проверка»;
подраздел 13.4. Исключить слова: «(калибровка электронагревательного излучателя)»;
приложение А. Заменить слово: «горючести» на «негорючих».
Раздел 2. Исключить ссылки: «ГОСТ 12.1.033-81; ГОСТ 12.2.003-91; ГОСТ 6616-94; ГОСТ 17527-2003 <1>, сноску <1>; ГОСТ 24297-2013; ГОСТ 31430-2011 и их наименования»;
заменить ссылки: датированные на недатированные;
«ГОСТ 4333-2014» на «ГОСТ 4333 (ISO 2592:2017)»;
«ГОСТ 8894-86 Трубы стеклянные и фасонные части к ним. Технические условия» на «ГОСТ 8894 Трубы стеклянные. Технические условия»;
«ГОСТ 12423-2013» на «ГОСТ 12423 (ISO 291:2008)»;
«ГОСТ 20448-90 Газы углеводородные сжиженные топливные для коммунально-бытового потребления. Технические условия» на «ГОСТ 34858 Газы углеводородные сжиженные топливные. Технические условия»;
«ГОСТ 30852.5-2002 Электрооборудование взрывозащищенное. Часть 4. Метод определения температуры самовоспламенения» на «ГОСТ 31610.20-1 (ISO/IEC 80079-20-1:2017) Взрывоопасные среды. Часть 20-1. Характеристики веществ для классификации газа и пара. Методы испытаний и данные»;
ГОСТ 12.4.011 дополнить знаком сноски — «<1>»;
дополнить сноской <1>:
«--------------------------------»
<1> В Российской Федерации действует ГОСТ Р 59123-2020 «Система стандартов безопасности труда. Средства индивидуальной защиты. Общие требования и классификация»;
ГОСТ 6709 дополнить знаком сноски — «<1>»;
дополнить сноской <1>:
«--------------------------------»
<1> В Российской Федерации действует ГОСТ Р 58144-2018 «Вода дистиллированная. Технические условия»;
ГОСТ 5632. Исключить слово: «Легированные»;
дополнить ссылкой: «ГОСТ 25346 (ISO 286-1:2010) Основные нормы взаимозаменяемости. Характеристики изделий геометрические. Система допусков на линейные размеры. Основные положения, допуски, отклонения и посадки»;
примечание изложить в новой редакции:
«Примечание — При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов и классификаторов на официальном интернет-сайте Межгосударственного совета по стандартизации, метрологии и сертификации (www.easc.by) или по указателям национальных стандартов, издаваемым в государствах, указанных в предисловии, или на официальных сайтах соответствующих национальных органов по стандартизации. Если на документ дана недатированная ссылка, то следует использовать документ, действующий на текущий момент, с учетом всех внесенных в него изменений. Если заменен ссылочный документ, на который дана датированная ссылка, то следует использовать указанную версию этого документа. Если после принятия настоящего стандарта в ссылочный документ, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение применяется без учета данного изменения. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку».
Пункт 5.1. Исключить ссылку: «и ПУЭ [9]».
Пункт 5.4. Примечание 5 к таблице 5.1. Заменить слова: «и международных стандартах, [7]» на «и международных стандартах <1>».
дополнить сноской <1>:
«--------------------------------»
<1> В Российской Федерации действует ГОСТ Р 56025-2014 «Материалы строительные. Метод определения теплоты сгорания».
Раздел 5 дополнить пунктами 5.7 — 5.9:
«5.7 При установлении геометрических размеров установок и приспособлений для проведения испытаний определяют допустимые отклонения по ГОСТ 25346. Квалитет установлен равным 16.»
5.8 Аттестацию испытательного оборудования следует проводить в соответствии с национальными стандартами <1>, регламентирующими обеспечение единства измерений, или в соответствии с нормативными документами государств, проголосовавших за принятие настоящего стандарта.
5.9 Допускается при испытаниях применять средства измерений, не приведенные в настоящем стандарте, при условии обеспечения ими требуемой точности измерений»;
дополнить сноской <1>:
«--------------------------------»
<1> В Российской Федерации действует ГОСТ Р 8.568-2017 «Государственная система обеспечения единства измерений. Аттестация испытательного оборудования. Основные положения».
Подраздел 6.1 изложить в новой редакции (кроме наименования):
«Метод испытания предназначен для определения группы негорючих твердых веществ и материалов (за исключением строительных и отделочных материалов) и соответствует стандарту [1].»
Метод применяют для однородных и слоистых материалов.
К однородным материалам относятся материалы, состоящие из одного вещества или равномерно распределенной смеси различных веществ (например, древесина, пенопласты, полистиролбетон, древесно-стружечные плиты). К слоистым материалам относятся материалы, состоящие из двух и более слоев однородных материалов (например, гипсокартонные листы, бумажно-слоистые пластики, однородные материалы с огнезащитной обработкой).
Для слоистых материалов испытания проводят для каждого слоя, составляющего материал. Если хотя бы один из слоев относится к горючим, то весь многослойный материал следует считать горючим.
Для строительных материалов заключение о группе горючести делают по ГОСТ 30244«.»
Пункт 6.2.13. Заменить слова: «с диапазоном измерения от 0 до 1300 °C включ.» на «с верхним пределом измерения не менее 1100 °C».
Пункт 6.2.18 изложить в новой редакции:
«6.2.18 При испытаниях используют следующие средства измерений и приборы контроля за условиями окружающей среды:»
- средство измерений температуры с верхним пределом измерения не менее 1100 °C, не ниже 0,5 класса точности;
- преобразователь термоэлектрический с верхним пределом измерения не менее 1100 °C, не более 2 класса точности;
- линейка металлическая или рулетка с ценой деления 1 мм для измерения линейных размеров;
- штангенциркуль с верхним пределом измерения не менее 100 мм и ценой деления 0,1 мм;
- весы с верхним пределом измерений не более 1000 г, III (среднего) или более высокого класса точности для измерения массы образцов;
- барометр с ценой деления 0,1 кПа (1 мм рт.ст.) для измерения атмосферного давления;
- секундомер с диапазоном измерения от 0 до 60 мин, с ценой деления не более 1 с и погрешностью измерений не более 1 с;
- средство измерений температуры окружающей среды с погрешностью измерения не более 1 °C;
- гигрометр с диапазоном измерения от 20% до 80% (не менее) для измерения влажности воздуха».
Пункт 6.4.6. Рисунок 6.8. Ось абсцисс. Исключить слова: «стенки печи»;
название изложить в новой редакции:
«Рисунок 6.8 — Допускаемые минимальные и максимальные значения температуры по высоте трубчатой печи вдоль ее вертикальной оси симметрии».
Пункт 6.5.7. Первый абзац после слов «охлаждают в эксикаторе» дополнить словами: «не менее 30 мин».
Подраздел 6.7. Седьмое перечисление. Заменить слова: «(для сборных элементов)» на «(для слоистых материалов)»;
десятое перечисление. Исключить слово: «(рекомендуемое)».
Подразделы 6.8, 14.7, 15.7, 16.7, 21.7, 26.7, 27.8, 28.7, 29.7, 30.8, 31.8, 34.7; пункт 17.2.1. После слов «в вытяжном шкафу» дополнить словами: «из негорючих материалов».
Пункт 7.2.4. Заменить ссылку: «ГОСТ 20448» на «ГОСТ 34858».
Пункт 7.2.7 изложить в новой редакции:
«7.2.7 При испытаниях используют следующие средства измерений и приборы контроля за условиями окружающей среды:»
- секундомер с диапазоном измерения от 0 до 60 мин, с ценой деления не более 1 с и погрешностью измерений не более 1 с;
- средство измерений температуры с верхним пределом измерения не менее 800 °C, не ниже 0,5 класса точности;
- средство измерений температуры окружающей среды с погрешностью измерения не более 1 °C;
- преобразователь термоэлектрический с верхним пределом измерения не менее 800 °C, не более 2 класса точности;
- весы лабораторные с верхним пределом измерения не более 500 г, III или более высокого класса точности и с ценой деления не более 0,1 г;
- барометр с ценой деления 0,1 кПа (1 мм рт.ст.) для измерения атмосферного давления».
Подраздел 7.4. Заменить слово: «Калибровка» на «Контрольная проверка».
Пункт 7.4.1. Заменить слово: «Калибровка» на «Контрольная проверка».
Подпункт 7.4.1.3 изложить в новой редакции:
«7.4.1.3 Контрольная проверка установки проводится при первичной, периодической и/или повторной аттестации, а также при вводе в эксплуатацию, замене узлов после ремонта установки <1>»;
дополнить сноской <1>:
«--------------------------------»
<1> В Российской Федерации аттестацию установки проводят в соответствии с ГОСТ Р 8.568-2017 «Государственная система обеспечения единства измерений. Аттестация испытательного оборудования. Основные положения».
Подпункт 7.5.1.1. Заменить ссылку: «7.4.1.2» на «7.4.1.1».
Подпункт 7.5.1.2. Заменить ссылку: «7.4.1.3» на «7.4.1.2».
Пункт 7.6.2. Заменить слово: «уменьшение» на «потерю».
Пункты 7.6.3, 8.6.3, 9.6.3, 10.5.2, 10.5.3, 11.5.3, 12.6.2, 13.7.3, 13.7.4, 14.5.2, 14.5.3, 15.5.2, 15.5.3, 16.5.2, 16.5.3, 17.5.8, 17.5.9, 17.6.3, 25.4.4, 25.4.5, 31.6.2, 31.6.3, 33.5.8, 35.5.2.1, 35.5.2.2, 36.4.4 (2 раза), 36.5.4, 36.5.5, 38.4.3, 38.4.4. Заменить слово: «метода [8]» на «метода <1>»;
подраздел 27.6; пункты 29.5.2, 30.6.2. Заменить слово: «методов [8]» на «метода <1>»;
дополнить сноской <1>:
«--------------------------------»
<1> В Российской Федерации действует ГОСТ Р ИСО 5725-1-2002 «Точность (правильность и прецизионность) методов и результатов измерений. Часть 1. Основные положения и определения».
Пункт 7.6.4. Заменить слова: «приращения температуры tmax» на «приращения температуры \Delta t_{max} »;
второе перечисление. Заменить слова: « \Delta t_{max} больше и равно 60 °C» на « \Delta t_{max} больше или равно 60 °C»; «и \Delta m » на «либо \Delta m ».
Подпункт 7.6.4.1. Второе перечисление. Заменить слова: «меньше 180 с» на «не больше 180 с».
Подраздел 7.7 дополнить перечислениями:
Подразделы 7.8, 8.8, 9.9, 12.8, 17.8, 18.7, 39.6; пункты 23.2.3, 25.2.3, 35.7.3. После слов «приточно-вытяжной» дополнить словом: «общеобменной».
Пункт 8.2.6. Заменить ссылку: «ГОСТ 20448» на «ГОСТ 34858».
Пункт 9.2.6. Заменить ссылку: «ГОСТ 20448» на «массовая доля компонентов должна соответствовать одной из марок (ПТ, ПБТ или БТ) по ГОСТ 34858».
Пункт 9.2.8 изложить в новой редакции:
«9.2.8 При испытаниях используют следующие средства измерений и приборы контроля за условиями окружающей среды:»
- секундомер с диапазоном измерения от 0 до 60 мин, с ценой деления не более 1 с и погрешностью измерений не более 1 с;
- преобразователь термоэлектрический с верхним пределом измерения не менее 800 °C, не более 2 класса точности;
- датчик (приемник) теплового потока с погрешностью не более +/- 8% (для контроля плотности теплового потока);
- средство измерений температуры с верхним пределом измерения не менее 800 °C, не ниже 0,5 класса точности;
- барометр с ценой деления 0,1 кПа (1 мм рт.ст.) для измерения атмосферного давления;
- средство измерений температуры окружающей среды с погрешностью измерения не более 1 °C;
- гигрометр с диапазоном измерения от 20% до 80% (не менее) для измерения влажности воздуха».
Пункт 9.3.6. Заменить слова: «в лабораторных условиях» на «при температуре (20 +/- 5) °C».
Пункт 10.4.1. Заменить значение: «23/50 мм рт.ст.» на «23/50 <1>»;
дополнить сноской <1>:
«--------------------------------»
<1> Если необходимо получить сравнительные данные о пластмассе, например для базы данных, следует использовать стандартную атмосферу 23/50».
Подразделы 10.7, 23.7, 25.6. После слов «в вытяжной шкаф» дополнить словами: «из негорючих материалов».
Подраздел 11.1. Первый абзац. Заменить слова: «известного количества испытуемого вещества или материала» на «образца вещества или материала с известной массой»;
второй абзац. Первое перечисление после слова «способностью» дополнить обозначением: «(Д1)»;
второе перечисление после слова «способностью» дополнить обозначением: «(Д2)»;
третье перечисление после слова «способностью» дополнить обозначением: «(Д3)».
Пункт 11.2.1 после первого абзаца дополнить примечанием:
«Примечание — Допускается использование нагревательной панели, отличающейся по конструкции и позволяющей воспроизводить требуемые значения тепловых потоков согласно 11.2.4».
Пункт 11.2.2. Заменить значение: «5 с-1» на «(5 +/- 1) с-1».
Пункт 11.2.3. Первый абзац после слов «мощностью от 2 до 5 мВт» дополнить словами: «или другой источник излучения с соответствующими характеристиками излучения»;
второй абзац дополнить словами: «Проверка фотометрической системы осуществляется с помощью комплекта светофильтров в процессе аттестации испытательного оборудования».
Подраздел 11.2 дополнить пунктом 11.2.4:
«11.2.4 При аттестации установки определяют параметры напряжения (или температуры) на спирали электронагревательного излучателя, при которых обеспечиваются значения плотности теплового потока, равные 5, 10, 15, 20, 25, 30, 35 кВт/м2. Для измерения плотности падающего теплового потока используют датчик теплового потока с диапазоном измерения от 5 кВт/м2 и верхним пределом измерения не менее 50 кВт/м2, с погрешностью измерения не более 8% и измерительный прибор с погрешностью измерения не более 1%».
Пункты 11.3.1 - 11.3.3 изложить в новой редакции:
«11.3.1 Для испытаний готовят не менее 20 образцов вещества или материала фактической толщиной, но не более 10 мм (для образцов вспененных материалов допускается толщина до 15 мм). Рекомендуемый размер образцов для начала испытаний — 40 x 40 мм.»
Образцы сыпучих веществ и материалов равномерно размещают в лодочке, слоем не более 10 мм.
В том случае, если материал превышает максимальную толщину образца, необходимо уменьшить размер образца, чтобы массовая доля компонентов и порядок их расположения соответствовали объекту испытаний.
11.3.2 Для испытаний лакокрасочных покрытий образцы готовят в виде свободной пленки, их толщина должна соответствовать принятой в технической документации и складываться из не менее чем четырех слоев лакокрасочного покрытия, с расходом каждого слоя в соответствии с технической документацией на материал.
Для испытаний средств огнезащиты образцы готовят в виде свободной пленки определенной толщины (но не более 10 мм) с использованием определенного способа нанесения в соответствии с сопроводительной и технической документацией.
11.3.3 Образцы перед испытанием кондиционируют при температуре (23 +/- 2) °C и относительной влажности (50 +/- 5)% не менее 48 ч».
Пункт 11.3.4 дополнить абзацем:
«Проверка режимов работы оборудования должна производиться в процессе аттестации испытательного оборудования».
Пункт 11.3.5 изложить в новой редакции:
«11.3.5 С помощью средства для дозирования жидкостей малого объема (например, медицинского шприца или пипет-дозатора) в чистую сухую цилиндрическую емкость лодочки наливают (0,10 +/- 0,01) г дибутилфталата. Затем туда же насыпают (1,0 +/- 0,1) г кварцевого песка. Контроль требуемой массы дибутилфталата осуществляется при помощи весов.»
Значение коэффициента дымообразования Dm должно быть в пределах режима тления (без инициирующего пламени): Dm = (360 +/- 20) м2/кг.
После завершения испытаний лодочку следует прокалить в термокамере или муфельной печи при температуре 500 °C — 600 °C, или в камере сгорания испытательной установки при значении теплового потока 35 кВт/м2 не менее 5 мин. Затем очистить от нагара и промыть спиртом.
Примечание - Плотность теплового потока, падающего на стандартный образец, должна составлять 35 кВт/м2. При невозможности получения значения коэффициента дымообразования Dm = (360 +/- 20) м2/кг на тепловом потоке 35 кВт/м2 допускается провести испытания на тепловом потоке 18 кВт/м2».
Пункт 11.4.2 изложить в новой редакции:
«11.4.2 Включают электропитание установки в таком режиме, чтобы напряжение (или температура), подаваемое(ая) на электронагревательную панель, соответствовало(а) плотности теплового потока 35 кВт/м2».
Пункт 11.4.4 перед словами «Подготовленный образец» дополнить словами: «Включают вентилятор установки на время испытания.».
Пункт 11.4.5 изложить в новой редакции:
«11.4.5 Испытание прекращают при достижении минимального значения светопропускания.»
В случае, когда минимальное значение светопропускания выходит за нижний предел рабочего диапазона или находится вблизи его границ, допускается уменьшать длину пути луча света (расстояние между источником и приемником света) или уменьшать массу образца, последовательно сокращая его размер не более чем на 30% за один раз. Если этого недостаточно, допускается далее сокращать размер образца также не более чем на 30% за раз.
При испытании образцов малой толщины (ткани, пленки, мембраны и т.п.) допускается увеличение толщины образца до 10 мм (не более одного слоя материала за один раз), когда минимальное значение светопропускания выходит за пределы рабочего диапазона или находится вблизи его границ.
При испытании в режиме тления образцы не должны самовоспламеняться. В случае самовоспламенения образца последующие испытания проводят при уменьшенном на 5 кВт/м2 значении плотности теплового потока. Плотность теплового потока снижают до тех пор, пока не прекратится самовоспламенение образца во время испытания. При изменении массы образца продолжают испытания, установив плотность теплового потока, падающего на образец, — 35 кВт/м2».
Подраздел 11.4 дополнить пунктом 11.4.8:
«11.4.8 После завершения испытаний лодочку следует прокалить в термокамере или муфельной печи при температуре 500 °C — 600 °C, или в камере сгорания испытательной установки при значении теплового потока 35 кВт/м2 не менее 5 мин. Затем очистить от нагара и промыть спиртом».
Пункт 11.5.1. Заменить слово: «вместимость» на «внутренний объем».
Подраздел 11.6 исключить.
Подраздел 11.8 после слов «под вытяжным зонтом» дополнить словами: «и/или подсоединять установку к вентиляционному каналу через верхний клапан продувки».
Подраздел 13.1 изложить в новой редакции (кроме наименования):
«Сущность метода заключается в определении показателя токсичности продуктов горения твердых веществ и различных материалов. Показатель токсичности H_{CL_{50}} определяют экспериментально с помощью биологического принципа оценки.»
Значения показателя токсичности продуктов горения следует применять для сравнительной оценки твердых веществ и материалов и их классификации, включать в техническую документацию и стандарты на вещества, текстильные, строительные (отделочные, облицовочные, теплоизоляционные, напольные покрытия), ковровые изделия, кабельную продукцию, средства огнезащиты и учитывать в совокупности с другими характеристиками пожарной опасности при разработке нормативных требований, направленных на обеспечение безопасности людей при пожарах, определении области применения и подтверждении соответствия требованиям пожарной безопасности продукции».
Пункт 13.1.1 исключить.
Пункт 13.1.2. Примечание исключить.
Пункт 13.1.3 изложить в новой редакции:
«13.1.3 Алгоритм испытания по определению показателя токсичности»
Определение показателя токсичности продуктов горения и установление класса опасности материала проводят в следующем порядке:
- определение параметров испытания: выбор наиболее опасного режима разложения для данного материала (тление, пламенное горение);
- определение времени полного разложения образца;
- получение экспериментальных данных в выбранном режиме: концентрации CO, CO2 и O2.
Образцы каждого материала предварительно подвергают воздействию тепловых потоков различной плотности, обеспечивающих в каждом последующем опыте повышение или понижение теплового потока на 5 кВт/м2. При этом находят значение теплового потока в режиме термоокислительного разложения (тления). Оно должно быть на 5 кВт/м2 ниже теплового потока, при котором наблюдается самовоспламенение образца. Материалы испытывают в одном из двух режимов — термоокислительного разложения (ТОР) или пламенного горения (ПГ), а именно в режиме, способствующем выделению более токсичных смесей летучих веществ. Режим пламенного горения обеспечивается при плотности падающего теплового потока, при котором наблюдается самовоспламенение образца, не более 65 кВт/м2.
Проводят затравку животных статическим способом, при этом в каждом опыте используют не менее 8 белых мышей массой (20 +/- 2) г. Продолжительность экспозиции составляет 30 мин.
Критерием выбора режима основных испытаний служит максимальный удельный выход оксида углерода при определении параметров основных испытаний.
Классификация веществ и материалов по показателю токсичности продуктов горения приведена в таблице 13.1.
Классификация веществ и материалов по показателю токсичности продуктов горения
Пункт 13.1.4 исключить.
Подраздел 13.2 изложить в новой редакции:
«13.2 Испытательное оборудование»
Определение показателя токсичности продуктов горения проводят на установке, условная схема которой дана на рисунке 13.1. Установка включает в себя следующие основные элементы: экспозиционную камеру с подвижной секцией 6 и стационарной секцией 5, клапан продувки для присоединения к воздуховоду 15, камеру сгорания 1 с электронагревательным излучателем 2, переходные рукава 4 и 16, блок задания и регулирования теплового потока (на схеме не указан), бокс для животных 8, системы пробоотбора и газового анализа (на схеме не указаны)».
Пункты 13.2.1, 13.2.2 изложить в новой редакции:
«13.2.1 Экспозиционная камера выполнена из нержавеющей стали толщиной (2,0 +/- 0,1) мм и состоит из стационарной и подвижной секций. Перемещение подвижной секции позволяет изменять внутренний объем установки от 0,1 до 0,2 м3. По периметру стационарной секции имеется паз для надувной резиновой прокладки 14, рассчитанной на рабочее давление до 300 кПа, для обеспечения герметичности камеры.»
Верхняя часть стационарной секции соединена через патрубок с вытяжной вентиляционной системой, внутри патрубка находится клапан продувки с рычагом для ручного открывания клапана. Стационарная секция экспозиционной камеры соединена через верхний и нижний переходные рукава с камерой сгорания 1.
На подвижной секции имеются: бокс 8 для размещения клетки с животными 7; предохранительная мембрана 11; штуцеры 9 и 13, предусмотренные для забора и возврата газовой среды при ее анализе во время эксперимента.
Экспозиционная камера снабжена четырехлопастным внутренним вентилятором 12 диаметром 150 мм с частотой вращения (5 +/- 1) с-1.
Примечание - При измерении внутреннего объема экспозиционной камеры учитываются объемы бокса для размещения клетки с животными и камеры сгорания.

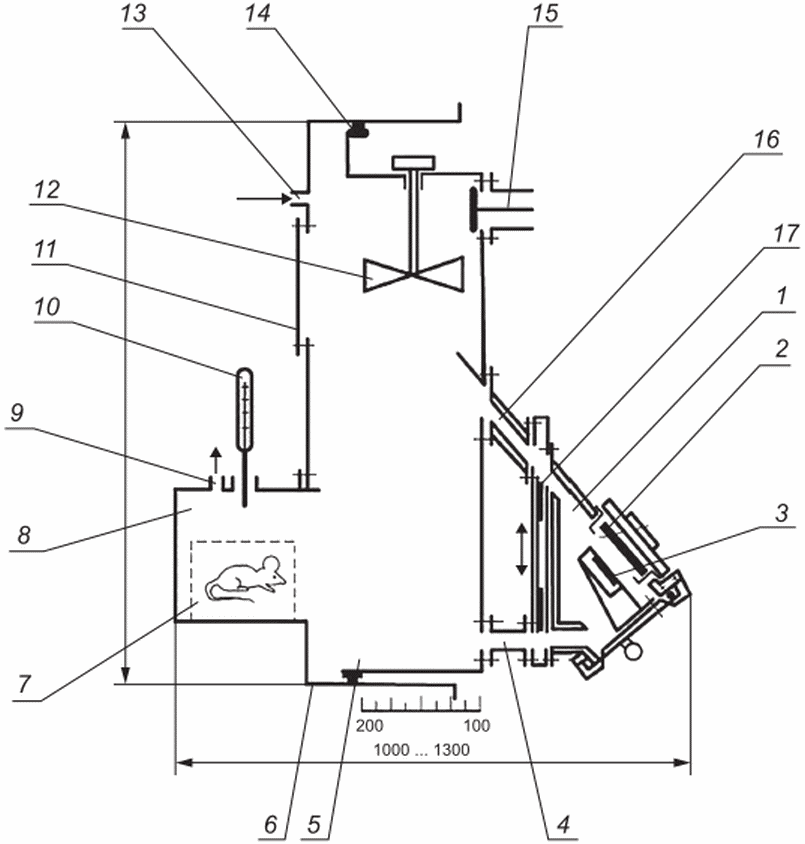

1 — камера сгорания; 2 — электронагревательный излучатель; 3 — держатель образца; 4 и 16 — переходные рукава; 5 — стационарная секция экспозиционной камеры; 6 — подвижная секция экспозиционной камеры; 7 — клетка для животных; 8 — бокс для животных; 9 и 13 — штуцеры; 10 — термометр; 11 — предохранительная мембрана; 12 — вентилятор; 14 — резиновая прокладка; 15 — клапан продувки; 17 — заслонки переходных рукавов
Рисунок 13.1 — Установка для определения показателя токсичности продуктов горения материалов
13.2.2 Камера сгорания вместимостью (5 +/- 1,5) дм3 выполнена из нержавеющей стали толщиной (2,0 +/- 0,1) мм. Внутренняя поверхность камеры сгорания изолирована асбоцементными (асбосилитовыми) плитами толщиной 20 мм.
Допускается применение других материалов, не уступающих по своим свойствам (плотность, теплоемкость и теплопроводность).
В камере сгорания установлен унифицированный нагревательный комплекс, состоящий из изолированного электронагревателя 2 (рисунок 13.1) (далее — излучатель) с размером излучающей поверхности 100 x 100 мм.
Камера сгорания оборудована дверцей, на которой закреплен держатель образца 3 размером 120 x 120 x 25 мм. На боковой стенке камеры сгорания имеется окно из кварцевого стекла (на схеме не обозначено) для фиксации самовоспламенения (воспламенения) образцов и наблюдения за процессом разложения образцов при испытаниях. Камера сгорания соединена с экспозиционной камерой верхним и нижним переходными рукавами 4, 16 (рисунок 13.1). Длина верхнего рукава 250 мм, нижнего — 180 мм, проходные сечения рукавов соответственно 160 x 40 мм и 160 x 30 мм. Внутренняя поверхность верхнего переходного рукава облицована, как и камера сгорания, плитами из термостойкого материала толщиной 20 мм».
Пункт 13.2.3. Первый абзац. Заменить слова: «напряжения или тока» на «напряжения, тока или температуры»;
второй, третий абзацы исключить;
примечание изложить в новой редакции:
«Примечание — Допускается использование нагревателя другой конструкции, позволяющей воспроизводить требуемые режимы термического разложения».
Пункт 13.2.6 изложить в новой редакции:
«13.2.6 Время испытания фиксируют секундомером с диапазоном измерения не менее 30 мин, ценой деления не более 1 с и погрешностью измерений не более 1 с».
Пункт 13.2.7. Заменить слова: «со следующими диапазонами измеряемых концентраций:» на «с диапазонами, перекрывающими измеряемые концентрации:»;
исключить слова: «Газоанализаторы должны быть внесены в Государственный реестр средств измерений».
Пункт 13.2.8 исключить.
Пункт 13.2.9 изложить в новой редакции:
«13.2.9 Группу подопытных животных для проведения биологических испытаний формируют из не менее чем 8 особей для каждого опыта, отобранных случайным образом из лабораторной популяции».
Пункты 13.3.1, 13.3.3 исключить.
Пункт 13.3.2. Заменить слова: «10 образцов» на «20 образцов»; «не позволяет получить эффекты» на «не позволяет получать максимальный выход оксида углерода и впоследствии не позволяет получить эффекты».
Пункт 13.3.4 изложить в новой редакции:
«13.3.4 Для испытаний лакокрасочных покрытий образцы готовят в виде свободной пленки, их толщина должна соответствовать принятой в технической документации и складываться из не менее чем четырех слоев.»
Для испытаний средств огнезащиты образцы готовят в виде свободной пленки определенной толщины и с использованием определенного способа нанесения, которые указаны в сопроводительной и технической документации.
В случае, если объектом испытания является композиционный материал или изделие, состоящие из нескольких слоев материалов, готовят образец, в котором массовая доля компонентов и порядок их расположения соответствуют объекту испытаний».
Подраздел 13.4. Исключить слова: «(калибровка электронагревательного излучателя)».
Пункт 13.4.1 изложить в новой редакции:
«13.4.1 При аттестации установки определяют параметры напряжения (или температуры) на спирали электронагревательного излучателя, при которых обеспечиваются значения плотности теплового потока, равные 10, 15, 20, 25, 30, 35, 40, 45, 50, 55, 60 и 65 кВт/м2. Для измерения плотности падающего теплового потока в центре держателя образца устанавливают приемник теплового потока на центральном участке держателя образца с диапазоном измерения от 5 кВт/м2 и верхним пределом измерения не менее 50 кВт/м2, с погрешностью измерения не более 8% и измерительный прибор с погрешностью измерения не более 1%.»
Измерения проводят при закрытых дверцах камеры сгорания, предкамеры и герметизированной экспозиционной камеры (заслонки переходных рукавов открыты)».
Пункт 13.4.2. Первый абзац. Первое перечисление после слова «напряжения» дополнить словом: «(температуры)»;
третье перечисление после ссылки «по ГОСТ 9571» дополнить словами: «(допускается применение другой целлюлозы, позволяющей получить установленный удельный выход CO)»;
примечание. Формула (13.1) и пояснения к ней. Заменить значение: «11450» на «11617» (3 раза);
дополнить абзацем (перед примечанием):
«Продолжительность термоокислительного разложения образца определяют по времени достижения максимального значения концентрации CO в экспозиционной камере».
Пункт 13.4.3 изложить в новой редакции:
«13.4.3 Контрольная проверка установки проводится при первичной, периодической или повторной метрологической аттестации, а также при вводе в эксплуатацию, замене узлов после ремонта установки».
Пункт 13.5.1 изложить в новой редакции:
«13.5.1 Испытания подразделяются на предварительные и основные.»
В ходе предварительных испытаний образцы материала одинаковой массы подвергают нагреву в двух характерных режимах при фиксированном объеме установки:
- окислительного разложения без пламени (на 5 кВт/м2 ниже температуры, при которой наблюдается самовоспламенение образца);
- окислительного разложения с воспламенением образца при плотности падающего теплового потока, при котором наблюдается самовоспламенение образца, не более 65 кВт/м2.
Примечание - Рекомендуемая начальная масса образца — это масса, соответствующая пограничному значению показателя токсичности между группами Т2 и Т3 (Т1 и Т2).
В каждом режиме устанавливают параметры терморазложения: время разложения, концентрации CO, CO2, O2, потеря массы образцов в граммах, потеря массы образцов в процентах.
После завершения предварительных испытаний проводят основные испытания биологическим методом».
Пункт 13.5.2 исключить.
Пункт 13.5.3 изложить в новой редакции:
«13.5.3 В соответствии с биологическим методом определения H_{CL_{50}} образцы испытывают в режиме, способствующем наибольшему удельному выходу CO.»
При испытаниях в выбранном режиме находят ряд значений зависимости токсического действия продуктов горения (%) от величины отношения массы образца к объему экспозиционной камеры (г/м3). Для получения токсических эффектов ниже и выше уровня 50% летальности изменяют объем экспозиционной камеры при постоянных размерах образцов материала. Токсический эффект, равный 0% и 100%, в расчет не принимается.
Для расчета показателя токсичности продуктов горения H_{CL_{50}} , при которой наблюдается 50%-ная смертность подопытных животных, используют следующую формулу
H_{CL_{50}} = \frac{m}{v} , (13.4)
где m — масса образца до испытания, г;
v — внутренний объем установки при испытании, м3.
Полученный ряд значений зависимости токсического действия продуктов горения (%) от величины отношения массы образца к объему экспозиционной камеры (г/м3) используют для расчета показателя токсичности H_{CL_{50}} . Расчет проводят с помощью пробит-анализа или других способов расчета средних эффективных доз и концентраций химических веществ.
Во время опыта (экспозиции животных) концентрация кислорода в объеме установки должна быть не менее 16% об., а температура в боксе за все время испытания не должна превышать 30 °C (допускается повышение температуры до 35 °C на не более чем 10 мин).
Если масса образца размерами 40 x 40 мм не позволяет получить эффекты меньше или больше уровня летальности 50%, допускается уменьшить размеры образца или увеличить их до 80 x 80 мм.
Выживших после опытов животных помещают в отдельные клетки, на которых пишут дату и номер опыта. Животных обеспечивают доступной водой и пищей и, не проводя специальных восстановительных мероприятий, наблюдают за ними, регистрируя их возможную гибель.
При определении токсического эффекта учитывают гибель животных, наступившую во время опыта, а также в постэкспозиционный период.
При отсутствии в постэкспозиционный период случаев гибели животных или проявлений интоксикации (достоверного снижения массы тела, общей вялости) срок наблюдения ограничивают 48 ч. При наличии указанных симптомов интоксикации срок наблюдения продлевают до 7 сут. Общее количество экспериментов при проведении основных испытаний должно составлять от 4 до 8».
Пункт 13.5.4. Четвертый абзац после слов «общую продолжительность испытания» дополнить словами: «Включают вентилятор установки на все время испытания для обеспечения равномерного распределения токсичных продуктов горения по всему объему установки»;
примечание (после пятого абзаца), шестой абзац исключить.
Подраздел 13.6 исключить.
Пункты 13.7.1, 13.7.2 исключить.
Подраздел 13.8 изложить в новой редакции:
«13.8 При определении показателя токсичности продуктов горения материала биологическим методом полученные данные представляют в протоколе (см. приложение Л)».
Подраздел 13.9. Первый и последний абзацы исключить.
Пункт 17.2.4. Заменить ссылку: «ГОСТ 20448» на «ГОСТ 34858».
Подраздел 18.7. Заменить слова: «кратность обмена воздуха не менее восьми» на «не менее восьмикратного воздухообмена в час».
Подразделы 24.8, 33.7, пункт П. 1.8.1 (приложение 1). После слов «в специальном шкафу» дополнить словами: «из негорючих материалов».
Пункт 29.1.3. Заменить ссылку: «[3]» на «[2]».
Пункт 29.2.5. Последнее перечисление. Заменить значение: «0,1» на «0,2».
Пункт 29.2.9. Первый абзац. Заменить ссылку: «[2]» на «[3]»;
второй абзац. Заменить ссылку: «[3]» на «[2]».
Пункт 30.4.4. Заменить ссылку: «[1]» на «[5]».
Подраздел 31.1, пункт 31.2.1. Заменить ссылку: «ГОСТ 30852.5» на «ГОСТ 31610.20-1».
Подраздел 32.1. Заменить ссылку: «[5]» на «[6]».
Пункт 32.2.5. Последний абзац. Заменить слова: «в соответствии с [10]» на «в соответствии с национальными стандартами или в соответствии с нормативными документами государств, проголосовавших за принятие настоящего стандарта».
Подраздел 33.1. Третий абзац. Исключить слова: «при выборе электрооборудования в соответствии с требованиями ПУЭ [9]».
Подпункт 35.4.3.6. Третий абзац. ГОСТ 6709 дополнить знаком сноски — «<1>»;
дополнить сноской <1>:
«--------------------------------»
<1> В Российской Федерации действует ГОСТ Р 58144-2018 «Вода дистиллированная. Технические условия»;
Пункт 35.7.6. ГОСТ 12.4.011 дополнить знаком сноски — «<1>»;
дополнить сноской <1>:
«--------------------------------»
<1> В Российской Федерации действует ГОСТ Р 59123-2020 «Система стандартов безопасности труда. Средства индивидуальной защиты. Общие требования и классификация».
Подразделы 36.7, 37.6. Заменить слова: «в отдельном специальном помещении с вытяжной вентиляцией» на «в изолированном помещении с вытяжной общеобменной вентиляцией».
Приложение А. Наименование приложения, протокола. Заменить слово: «горючести» на «негорючих».
Приложения И, К исключить.
Элемент стандарта «Библиография» изложить в новой редакции:
