Изменение № 1 к СП 516.1325800.2022 «Здания из деревянных срубных конструкций. Правила проектирования и строительства»
(утв. и введено в действие Приказом Минстроя России от 28.12.2023 № 1016/пр)
Примечание
Текст документа приведен в соответствии с публикацией на сайте https://www.minstroyrf.ru/ по состоянию на 01.03.2024. Документ введен в действие с 29.01.2024.
Утверждено и введено в действие Приказом Министерства строительства и жилищно-коммунального хозяйства Российской Федерации (Минстрой России) от 28 декабря 2023 г. № 1016/пр
ИЗМЕНЕНИЕ № 1 К СП 516.1325800.2022 «ЗДАНИЯ ИЗ ДЕРЕВЯННЫХ СРУБНЫХ КОНСТРУКЦИЙ. ПРАВИЛА ПРОЕКТИРОВАНИЯ И СТРОИТЕЛЬСТВА»
Дата введения 29 января 2024 года
Дополнить наименованием приложения Д в следующей редакции:
«Приложение Д Методика определения сдвиговой прочности и горизонтальных перемещений срубных стен».
Первый абзац. Изложить в новой редакции:
«Настоящий свод правил разработан в целях обеспечения соблюдения требований Федерального закона от 30 декабря 2009 г. № 384-ФЗ „Технический регламент о безопасности зданий и сооружений“ с учетом требований федеральных законов от 27 декабря 2002 г. № 184-ФЗ „О техническом регулировании“, от 22 июня 2008 г. № 123-ФЗ „Технический регламент о требованиях пожарной безопасности“, от 23 ноября 2009 г. № 261-ФЗ „Об энергосбережении и о повышении энергетической эффективности и о внесении изменений в отдельные законодательные акты Российской Федерации.“.»
Дополнить третьим абзацем в следующей редакции:
«Изменение № 1 к СП 516.1325800.2022 разработано авторским коллективом АО „НИЦ „Строительство“ — ЦНИИСК им. В.А. Кучеренко (руководитель разработки — канд. техн. наук П.Н. Смирнов, ответственный исполнитель — канд. техн. наук Ю.Ю. Славик, исполнители — канд. техн. наук А.А. Погорельцев, канд. техн. наук И.П. Преображенская, М.А. Филимонов).».
Страница 1. Наименование свода правил на английском языке. Изложить в новой редакции:
«Buildings made of wooden log structures. Rules of design and construction».
ГОСТ 30028.4. Заменить год утверждения: «2006» на «2022».
ГОСТ 33124. Заменить год утверждения: «2014» на «2021».
СП 1.13130.2020. Дополнить словами: «(с изменением № 1)».
СП 2.13130.2020. Дополнить словами: «(с изменением № 1)».
СП 4.13130.2013. Заменить слова: «(с изменением № 1)» на «(с изменениями № 1, № 2, № 3, № 4)».
СП 14.13330.2018. Заменить слова: «(с изменением № 2)» на «(с изменениями № 2, № 3)».
СП 17.13330.2017. Заменить слова: «(с изменениями № 1, № 2)» на «(с изменениями № 1, № 2, № 3, № 4)».
СП 20.13330.2016. Заменить слова: «(с изменениями № 1, № 2, № 3)» на «(с изменениями № 1, № 2, № 3, № 4, № 5)».
СП 30.13330.2020. Дополнить словами: «(с изменениями № 1, № 2, № 3)».
СП 42.13330.2016. Заменить слова: «(с изменениями № 1, № 2)» на «(с изменениями № 1, № 2, № 3, № 4)».
СП 48.13330.2019. Дополнить ссылку словами: «(с изменением № 1)».
СП 51.13330.2011. Заменить слова: «(с изменениями № 1, № 2)» на «(с изменениями № 1, № 2, № 3, № 4)».
СП 55.13330.2016. Заменить слова: «(с изменением № 1)» на «(с изменениями № 1, № 2)».
СП 59.13330.2020. Дополнить словами: «(с изменениями № 1, № 2)».
СП 60.13330.2020. Дополнить словами: «(с изменениями № 1, № 2)».
СП 70.13330.2012. Заменить слова: «(с изменениями № 1, № 3, № 4)» на «(с изменениями № 1, № 3, № 4, № 5, № 6)».
СП 124.13330.2012. Заменить слова: «(с изменениями № 1, № 2)» на «(с изменениями № 1, № 2, № 3)».
СП 255.1325800.2016. Заменить слова: «(с изменениями № 1, № 2)» на «(с изменениями № 1, № 2, № 3)».
СП 256.1325800.2016. Заменить слова: «(с изменениями № 1, № 2, № 3, № 4)» на «(с изменениями № 1, № 2, № 3, № 4, № 5)».
СП 299.1325800.2017. Заменить слова: «(с изменением № 1)» на «(с изменениями № 1, № 2)».
СП 352.1325800.2017. Дополнить словами: «(с изменением № 1)».
СП 402.1325800.2018. Дополнить словами: «(с изменением № 1)».
СП 454.1325800.2019. Дополнить словами: «(с изменением № 1)».
Дополнить наименованиями ссылочных документов в следующей редакции:
«ГОСТ 2695-83 Пиломатериалы лиственных пород. Технические условия»;
«ГОСТ 5781-82 Сталь горячекатаная для армирования железобетонных конструкций. Технические условия»;
«ГОСТ Р 56711-2015 Соединения нагельного типа для деревянных конструкций. Технические условия»;
«ГОСТ Р 57160-2016/EN 12512:2001+A1:2005 Конструкции деревянные. Методы циклических испытаний узлов с механическими креплениями»;
«ГОСТ Р 57341-2016/EN 13271-2001 Изделия крепежные для деревянных конструкций. Прочностные характеристики»;
«ГОСТ Р 59600-2021 Щиты перекрытий деревянные для малоэтажных домов. Технические условия»;
«ГОСТ Р 59637-2021 Средства противопожарной защиты зданий и сооружений. Средства огнезащиты. Методы контроля качества огнезащитных работ при монтаже (нанесении), техническом обслуживании и ремонте»;
«ГОСТ Р 59893-2021 Балки перекрытий деревянные. Технические условия»;
«ГОСТ Р 70069-2022 Металлические зубчатые пластины для соединений элементов деревянных конструкций. Конструкция, размеры. Технические требования»;
«ГОСТ Р 70088-2022 Бревна и заготовки оцилиндрованные. Технические условия»;
«СП 6.13130.2021 Системы противопожарной защиты. Электроустановки низковольтные. Требования пожарной безопасности».
Заменить наименования ссылочных документов:
«ГОСТ Р 51829-2001 Листы гипсоволокнистые. Технические условия» на «ГОСТ Р 51829-2022 Листы гипсоволокнистые и изделия на их основе. Технические условия»;
«ГОСТ Р 56706-2015 Плиты клееные из пиломатериалов с перекрестным расположением слоев. Технические условия» на «ГОСТ Р 56706-2022 Плиты из перекрестноклееной древесины. Общие технические условия»;
«СП 54.13330.2016 „СНиП 31-01-2003 Здания жилые многоквартирные“ (с изменениями № 1, № 2, № 3)» на «СП 54.13330.2022 „СНиП 31-01-2003 Здания жилые многоквартирные“;»
«СП 118.13330.2012 „СНиП 31-06-2009 Общественные здания и сооружения“ (с изменениями № 1, № 2, № 3, № 4)» на «СП 118.13330.2022 „СНиП 31-06-2009 Общественные здания и сооружения“ (с изменениями № 1, № 2, № 3)».
Пункт 3.12. Дополнить пунктом 3.13 в следующей редакции:
«3.13 сдвиговая прочность срубной стены: Предел прочности при воздействии нагрузки сдвига в горизонтальной плоскости стены.».
Пункт 4.7. Исключить слова: «, в необходимых случаях,».
Пункт 4.10. Дополнить пунктом 4.11 в следующей редакции:
«4.11 Высоту срубной части зданий принимают с учетом их функционального назначения, конструктивных требований, требований пожарной и сейсмической безопасности.».
5 Конструктивные требования к элементам зданий и их объемно-планировочным решениям
Пункт 5.2.2. Дополнить четвертым и пятым абзацами в следующей редакции:
«Доля суммарной длины проемов по отношению к длине несущей стены между врубками (перерубами) не должна превышать 50%.»
В зависимости от этажности здания несущие срубные стены с учетом проемов и высоты простенков должны быть проверены расчетами на несущую способность, сдвиговую прочность и устойчивость согласно требованиям 8.2.».
Пункт 5.2.5. Второй абзац. Изложить в новой редакции:
«Дополнительные сдвиговые связи между венцами для увеличения сдвиговой жесткости сруба устраивают в виде деревянных или стальных нагелей круглой или прямоугольной формы сечения в шахматном порядке по высоте сруба. Для обеспечения общей жесткости стены устанавливают стальные стяжные шпильки диаметром 12 — 16 мм в местах пересечения стен и в зоне оконных и дверных проемов. Форма, размер и шаг расстановки нагелей и шпилек должны быть подтверждены расчетами и испытаниями согласно требованиям приложения Д.».
Четвертый абзац. Изложить в новой редакции:
«Для исключения таких последствий следует обработать антисептиком поверхности отверстий, использовать элементы из стеклопластика или поверхности стальных элементов изолировать от древесины нанесением полимерных покрытий или вставлять их в полимерные трубки.».
Пятый абзац. Исключить.
Рисунок 5.1. Исключить.
Пункт 5.2.6. Изложить в новой редакции:
«5.2.6 Нагели должны прошивать не менее двух венцов, а каждый нагель верхнего прошиваемого венца должен быть утоплен на 2 — 3 см для исключения его выступа над поверхностью венца при усадке сруба.»

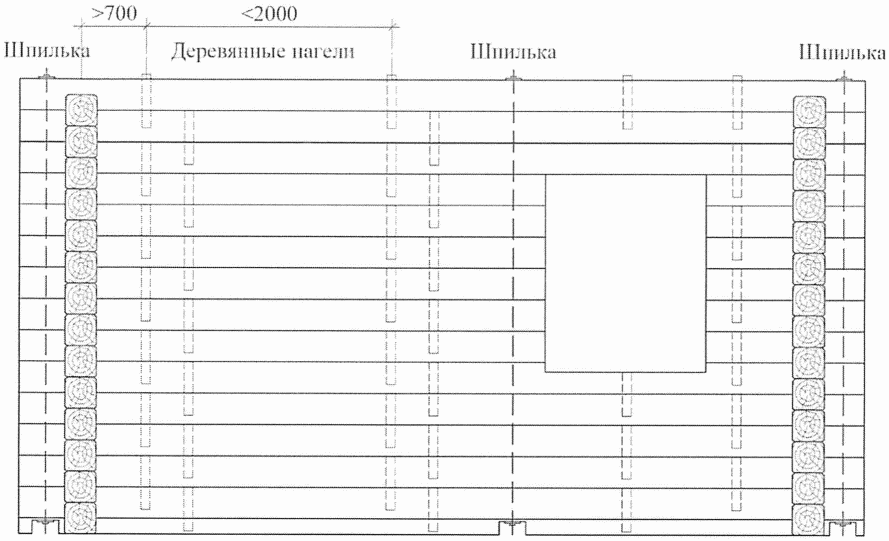

Пример прошивки стены указанными элементами показан на рисунке 5.1а.
Рисунок 5.1а — Пример прошивки срубной стены
Пункт 5.2.15. Изложить в новой редакции:
«5.2.15 Шаг расстановки нагелей между двумя-тремя верхними венцами сруба должен быть уменьшен в два раза по сравнению с требованиями 5.2.2. Не менее 25% нагелей должны быть установлены под углом 25° — 30° от вертикали для гарантии исключения отрыва венцов.»
Конструктивные элементы опор для крыши должны быть закреплены к нижележащим венцам (глухарями, стяжками, шурупами по дереву, накладками и др.) для предотвращения сдвига между ними от ветровых и других видов нагрузок, передаваемых от крыши.
Требования к крепежным изделиям должны соответствовать ГОСТ Р 57341.
Способы крепления должны быть обоснованы расчетами по СП 64.13330.2017 (раздел 8) на отрыв и сдвиг в зависимости от принятых при проектировании значений расчетных нагрузок и воздействий по СП 20.13330, а также сейсмических воздействий по СП 14.13330.».
Пункт 5.2.16. Первое предложение. Изложить в новой редакции:
«5.2.16 При дополнительном утеплении наружных стен сруба теплоизоляция должна устанавливаться с наружной стороны стены на отдельном каркасе с креплением, не препятствующим усадке стены.».
Третье предложение. Заменить слово: «рекомендуется» на «необходимо».
Пункт 5.7.2. Изложить в новой редакции:
«5.7.2 При выборе этажности зданий с применением срубных конструкций необходимо исходить из следующих требований:»
- здания до трех этажей при высоте до 8 м в их срубной части, не воспринимающие сейсмические воздействия, допускается проектировать с соблюдением требований раздела 5 настоящего свода правил без расчета сдвиговой прочности и жесткости срубных стен согласно требованиям 8.2.3;
- увеличение этажности зданий более трех этажей при традиционном горизонтальном способе укладки венцов срубных элементов и статических силовых воздействиях допускается проектировать без ограничений только при условии расчета сдвиговой прочности и жесткости срубных стен по 8.2.3, а при сейсмических воздействиях — согласно требованиям 8.2.4.».
6 Требования к несущим конструкциям зданий
Пункт 6.6. Первый абзац. Изложить в новой редакции:
«6.6 При усушке в бревне (брусе) возникают трещины, интенсивность которых следует уменьшить с помощью выполняемых в бревне (брусе) пропилов (рисунок 5.2, а). Пазы дополнительно пропиливают в верхней части сечения бревна (бруса).».
7 Требования к материалам, конструктивным решениям элементов зданий
Пункт 7.1.1. Дополнить третьим абзацем в следующей редакции:
«Влажность древесины сортамента исходных материалов при его использовании для изготовления элементов срубных конструкций должна быть согласована с классами эксплуатационной влажности согласно таблице 1 и соответствовать следующим группам состояния древесины по влажности:»
I — влажность не более 15% (сухая древесина);
II — влажность от 16% до 22% (воздушно-сухая древесина);
III — влажность 23% и выше (влажная древесина).
Группы влажности древесины срубных элементов в зависимости от классов условий эксплуатации конструкций
| Обозначение классов условий эксплуатации по СП 64.13330 | Расчетная эксплуатационная влажность древесины, % | Относительная влажность воздуха в зоне конструкций при температуре от 12 °C до 24 °C, % | Группа влажности древесины при изготовлении конструкций |
| 1 (сухой) | 8 — 9 | Св. 40 до 50 | I |
| 2 (нормальный) | 10 — 12 | Св. 50 до 60 | |
| 3 (влажный) | 13 — 5 | Св. 60 до 75 | II |
| 4 (мокрый) | 16 и более | Св. 75 | III |
Пункт 7.1.3. Изложить в новой редакции:
«7.1.3 Бревна и заготовки оцилиндрованные должны соответствовать требованиям ГОСТ Р 70088, а их угловые соединения - ГОСТ 30974.».
Пункт 7.2.2. Первый абзац. Четвертое перечисление. Исключить слова: «, при необходимости».
Четвертый абзац. Второе предложение. Изложить в новой редакции:
«При использовании утеплителя в качестве шумоизоляции следует применять изоляционную пленку для предотвращения проникновения волокон утеплителя в помещение.».
Пункт 7.2.3. Дополнить перечислением перед первым в следующей редакции:
«- балки перекрытий по ГОСТ Р 59893, щиты перекрытий по ГОСТ Р 59600;».
Третье перечисление. Изложить в новой редакции:
«- лаги из пиломатериалов различного сечения, сплачиваемых по высоте сечения с помощью металлических зубчатых пластин (МЗП) согласно требованиям приложения Б (пункт Б.4).».
Пункт 7.3.2. Изложить в новой редакции:
«7.3.2 Основные конструктивные решения каркаса крыши — стропильные системы, фермы различных типов, в том числе с применением МЗП согласно требованиям ГОСТ Р 57998.».
Пункт 7.3.4. Первый абзац. Третье предложение. Заменить слово: «рекомендуется» на «следует».
8 Основные положения по расчету и конструированию элементов зданий из срубных конструкций
8.2 Срубные стены и перегородки
Пункт 8.2.1. Изложить в новой редакции:
«8.2.1 При расчете стен и перегородок по СП 64.13330.2017 (раздел 7) расчетную несущую способность стены Nст или врубки Nвр из бревен или бруса определяют с учетом расчетного сопротивления смятию поперек волокон древесины RАсм,90:»
- для стен из бруса и врубок из бревен и бруса RАсм,90 = 2,7 МПа (СП 64.13330.2017 (пункт 6.1));
- для стен из бревен RАсм,90 = 1,4 МПа.
Величины нагрузок и воздействий принимают согласно СП 20.13330.
При расчетах учитывают, что длина врубки должна быть не менее 100 мм (большее значение длины в расчетах не учитывают), максимальное расстояние между врубками (длина стены L) — 8 м. Учитывают также эффективную толщину бревна или бруса стены bef:
- для бруса bef = 0,75b, где b — толщина стенового бруса;
- для бревна bef = b, где b — ширина соединения венцов, принимается не менее 0,5 диаметра бревна d.
При расчете врубок стен из бревна Nвр.бр = 10·RАсм,90·b, а для стен из бруса Nвр.бр = 10·RАсм,90·0,75b.
При расчете стенового бревна Nст.бр = RАсм,90·L·b, а для стенового бруса Nст.бр = RАсм,90·L·0,75b.
При расчете стены с врубками из бревна или бруса Nст = 2Nвр.бр + Nст.бр.».
Пункт 8.2.2. Дополнить пунктами 8.2.3, 8.2.4 в следующей редакции:
«8.2.3 Определение сдвиговой прочности и горизонтальных перемещений срубных стен зданий следует выполнять согласно приложению Д.»
Жесткость и устойчивость срубов с несущими стенами из бревен, в том числе оцилиндрованных, достигается путем ограничения предельных горизонтальных перемещений стены и обеспечения ее целостности и устойчивости. Величина предельных горизонтальных перемещений должна быть не более 1/200 высоты срубной части здания.
Расчет центрально-сжатых простенков сруба из оцилиндрованных бревен без окосячки следует проводить на устойчивость по формуле
N/(\phi F_{\text{рас}}) \leq R_{\text{см}.90}^{\text{А}} , (8.1)
где N — продольная сила в простенке (стене);
RАсм,90 — расчетное сопротивление древесины смятию поперек волокон, принимаемое 1,4 МПа для соединений венцов из оцилиндрованных бревен для режима нагружения А (СП 64.13330.2017 (таблица 4));
\phi — коэффициент продольного изгиба;
Fрас = b·lпр — расчетная площадь соединения венцов;
здесь b — ширина соединения венцов;
lпр — длина простенка (стены).
Коэффициент продольного изгиба \phi следует определять по формулам:
\phi = 1 - a(\frac{\lambda}{100})2 ; (8.2)
\phi = \frac{A}{\lambda^{2}} , (8.3)
d — диаметр оцилиндрованных бревен, мм;
\lambda = h_{0,\text{п}}/r — гибкость простенка;
здесь h0,п — расчетная высота простенка, равная расстоянию между верхами нижнего и верхнего венцов простенка;
r = 0,289b — радиус инерции соединения венцов простенка.
8.2.4 Расчет срубных конструкций зданий, проектируемых в сейсмических районах, следует выполнять согласно СП 14.13330.2018 (пункт 5.5). При этом коэффициент K_{\psi} , учитывающий способность зданий и сооружений к рассеиванию энергии для срубных конструкций, в которых для обеспечения сдвиговой жесткости используют стальные нагели из стали С235 и арматуры А240, принимают равным 0,56.».
Пункт 8.3.7. Заменить слова: «Б.1, Б.2 и Б.4» на «приложении Б (пункты Б.1, Б.2 и Б.4)».
Пункт 8.3.8. Заменить слова: «могут быть применены» на «применяют».
Пункт 8.4.2. Первое перечисление. Исключить слово: «требований».
Второе перечисление. Исключить слово: «требований».
9 Обеспечение пожарной безопасности зданий
Пункт 9.1. Дополнить библиографическую ссылку: «[4],» ссылкой: «[7],».
Пункт 9.4. Дополнить пунктами 9.5 — 9.11 в следующей редакции:
«9.5 При проектировании и расчетах конструкций для срубных зданий необходимо соблюдать пожарно-технические требования к деревянным конструкциям согласно СП 64.133300.2017 (раздел 10).»
9.6 Предел огнестойкости срубных конструкций должен подтверждаться в зависимости от конструктивных параметров сруба (размеров и формы его элементов, типа межвенцового уплотнения) и скорости обугливания древесины.
9.7 Предел огнестойкости по потере несущей способности (R) нагруженных стен с коэффициентом использования несущей способности >= 0,5 и простенков следует проверять на устойчивость в соответствии с 8.2.3 с определением ширины соединения венцов b за вычетом глубины обугливания, учитывающей требуемый предел огнестойкости и условную скорость обугливания.
9.8 При расчете предела огнестойкости условную скорость обугливания следует принимать:
- для срубов из оцилиндрованных бревен (без учета перерубов) — по требованиям СП 64.133300.2017 (пункт 10.4);
- для соединений венцов срубов из оцилиндрованных бревен (без учета перерубов) — по таблице 9.1.
9.9 Для самонесущих и малонагруженных стен с коэффициентом использования несущей способности < 0,5 предел огнестойкости определяется по потере целостности и принимается равным E (30).
9.10 Для обеспечения пожарной безопасности электрооборудования, электроустановок следует соблюдать требования СП 6.13130, СП 256.1325800 и [8].
9.11 При применении средств огнезащиты и контроле качества огнезащитных работ следует руководствоваться положениями ГОСТ Р 59637.».
13 Требования, предъявляемые к процессу строительства
Пункт 13.1.1. Шестое перечисление. Исключить слова: «, при необходимости».
Подпункт 13.4.3.1. Примечание 2. Изложить в новой редакции:
«2 Перечень и формы документов, составляющих исполнительную документацию, в ряде случаев отличаются. Если иной порядок оформления исполнительной документации и требования к ее составу установлены внутренними положениями, регламентами или требованиями системы контроля качества, допускается их использовать.».
14 Требования по обеспечению долговечности элементов зданий
Пункт 14.1.3. Исключить слова: «, при необходимости,».
Пункт 14.1.8. Второй абзац. Седьмое перечисление. Заменить слова: «рекомендуется» на «необходимо».
Пункт 14.3.5. Третий абзац. Исключить.
Приложение Б Особенности конструктивных решений, проектирования, расчета и испытаний соединений с применением металлических зубчатых пластин и косяков в элементах несущих конструкций перекрытий
Пункт Б.1.1. Исключить.
Пункт Б.1.2. Изложить в новой редакции:
«Б.1.2 Основные технические требования к МЗП должны соответствовать ГОСТ Р 70069.».
Пункты Б.2.1 - Б.2.3. Изложить в новой редакции:
«Б.2.1 Программа испытаний предусматривает подготовку испытуемых образцов для определения прочности соединений при растяжении и сдвиге под различными углами (рисунок 8.3) действия нагрузки, а также при сжатии при действии нагрузки вдоль и поперек оси пластины.»
Б.2.2 Проведение испытаний и обработку их результатов осуществляют по ГОСТ Р 57157, ГОСТ 33082, ГОСТ Р 58559, ГОСТ Р 58562, ГОСТ Р 57160.
Б.2.3 Результатами испытаний должны быть значения расчетной несущей способности соединений, Н/см2, площади пластины при углах \alpha и \beta для соединений при растяжении и сжатии, а также расчетной несущей способности соединений, Н/см, линии длины стыка пластины при углах \alpha/\gamma для соединений при сдвиге.».
Рисунки Б.1 - Б.6. Исключить.
Пункт Б.4.2. Исключить слова: «, при необходимости,».
Приложение Г. Дополнить приложением Д в следующей редакции:
Методика определения сдвиговой прочности и горизонтальных перемещений срубных стен

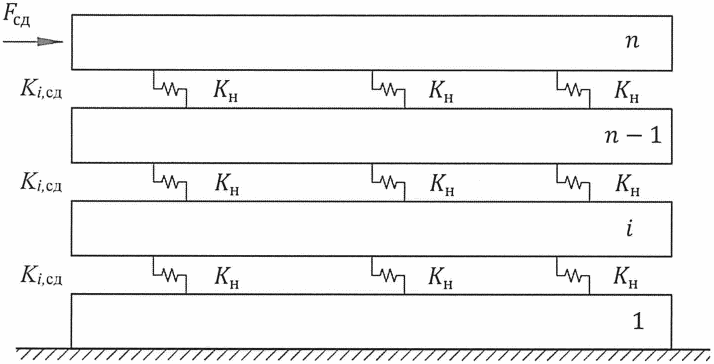

Д.1 Срубные стены следует рассчитывать на действие горизонтальных нагрузок в плоскости стены. При этом они должны быть закреплены к фундаменту от сдвига и опрокидывания.
Д.2 При расчете срубных стен следует учитывать их конструкцию, а также прочностные и деформационные характеристики применяемых материалов и соединений.
Д.3 Жесткость срубных стен должна обеспечивать предельно допустимые горизонтальные перемещения и перекосы, которые должны быть не более 1/200 высоты срубной части здания.
Д.4 Расчетный метод следует применять к срубным стенам с закреплением к фундаменту от вертикальных усилий и от сдвига в плоскости (например, с помощью стальных угловых кронштейнов, уголков, анкеров с регулярным шагом и др.)
Д.5 Расчетную несущую способность срубной стены на сдвиг Fсд и смещение по верху стены \delta_{\text{сд}} от действия горизонтальной силы определяют для стен, собираемых путем соединения бревен друг с другом, которые соприкасаются по верхним и нижним поверхностям, при соблюдении следующих условий:
- для нижнего бревна срубной стены, работающей на сдвиг в плоскости, крепление к фундаменту считается бесконечно жестким;
- прочность и жесткость срубных стен на сдвиг в плоскости стены обеспечиваются межвенцовыми нагельными соединениями, воспринимающими сдвигающие усилия;
- при заданных расчетных нагрузках ожидаемое боковое смещение верха стены определяется суммой последовательных смещений в соединениях бревен;
- силы трения между бревнами по длине продольного паза не учитываются;
- влияние угловых соединений на общую жесткость стены не учитывается.
Д.6 Для срубных стен расчетную несущую способность на сдвиг Fсд определяют по формуле
где Fi,сд — расчетная несущая способность межвенцового соединения бревен в составе срубной стены, которую вычисляют по формуле
где nн — число нагелей в межвенцовом соединении бревен в составе срубной стены;
T — расчетная несущая способность одного нагеля, определяемая по СП 64.13330 или в соответствии с требованиями ГОСТ 33082.
Д.7 При заданных расчетных нагрузках боковое смещение верха стены \delta_{\text{сд}} от поперечной нагрузки определяется суммой последовательных смещений в межвенцовых соединениях бревен (рисунок Д.1) и вычисляется по формуле
\delta_{\text{сд}} = \sum_{i}^{n} {}_{= 2}\delta_{i,\text{сд}} \leq h/200 , (Д.3)
где \delta_{i,\text{сд}} — деформации сдвига i-го бревна (при i = 2, ..., n) в составе срубной стены.
Деформации сдвига бревна в составе срубной стены от боковой нагрузки вычисляют по формуле
\delta_{i,\text{сд}} = \frac{F_{\text{сд}}}{K_{i,\text{сд}}} , (Д.4)
где Ki,сд — эквивалентный коэффициент жесткости межвенцового соединения бревен, вычисляемый по формуле
где Kн — коэффициент жесткости для одного нагельного соединения, определяемый в соответствии с требованиями ГОСТ 33082.
Рисунок Д.1 — Механическая модель стены, работающей на сдвиг
Д.8 Экспериментально установленные значения коэффициентов жесткости одного нагеля в зависимости от его вида и формы приведены в таблице Д.1.
| Вид и форма нагеля | Значения <*> коэффициента жесткости Kн, кН/мм |
| 1 Из стальной гладкой арматуры Ø16мм по ГОСТ 5781 | 2,75 |
| 2 Из древесины березы цилиндрической формы Ø25мм по ГОСТ 2695 | 1,00 |
| <*> Значения коэффициентов жесткости Kн для нагелей других форм и размеров должны быть определены испытаниями по ГОСТ Р 56711 и ГОСТ 33082. | |
Д.9 Величину эквивалентного коэффициента жесткости межвенцового соединения бревен Ki,сд срубной стены следует определять по формуле (Д.5) с учетом жесткости одного нагеля с дополнительным введением коэффициента снижения жесткости срубной стены Kж = 0,75 или устанавливать по результатам ее испытаний. Указанное значение коэффициента Kж было определено путем сравнения значений коэффициентов жесткости, полученных по результатам испытаний срубной стены на сдвиг и вычисленных по формуле (Д.5).».
Дополнить библиографическими позициями [7] и [8] в следующей редакции:
«[7] Постановление Правительства Российской Федерации от 28 июля 2020 г. № 1128 „Об утверждении Положения о лицензировании деятельности по монтажу, техническому обслуживанию и ремонту средств обеспечения пожарной безопасности зданий и сооружений“»
[8] ПУЭ Правила устройства электроустановок (7-е изд.)».
Изложить в новой редакции:
«Ключевые слова: срубные конструкции, этажность деревянных зданий, нагельные соединения, сдвиговая прочность, сейсмические воздействия, венцы срубных стен».
