Изменение № 1 к СП 436.1325800.2018 «Инженерная защита территорий, зданий и сооружений от оползней и обвалов. Правила проектирования»
(утв. и введено в действие Приказом Минстроя России от 12.12.2023 № 908/пр)
Примечание
Текст документа приведен в соответствии с публикацией на сайте https://www.minstroyrf.ru/ по состоянию на 13.02.2024. Документ введен в действие с 13.01.2024.
Утверждено и введено в действие Приказом Министерства строительства и жилищно-коммунального хозяйства Российской Федерации (Минстрой России) от 12 декабря 2023 г. № 908/пр
ИЗМЕНЕНИЕ № 1 К СП 436.1325800.2018 «ИНЖЕНЕРНАЯ ЗАЩИТА ТЕРРИТОРИЙ, ЗДАНИЙ И СООРУЖЕНИЙ ОТ ОПОЛЗНЕЙ И ОБВАЛОВ. ПРАВИЛА ПРОЕКТИРОВАНИЯ»
Дата введения 13 января 2024 года
Дополнить наименованием подраздела 6.4 в следующей редакции:
«6.4 Противооползневые мероприятия защиты от опасных криогенных склоновых процессов».
Дополнить четвертым абзацем в следующей редакции:
«Изменение № 1 к СП 436.1325800.2018 разработано авторским коллективом АО „НИЦ „Строительство“ — НИИОСП им. Н.М. Герсеванова (канд. техн. наук Р.Ф. Шарафутдинов, канд. техн. наук И.В. Колыбин, канд. техн. наук Д.Е. Разводовский, канд. техн. наук И.А. Боков, канд. техн. наук С.В. Курилло, канд. техн. наук Г.А. Бобырь.».
Изложить в новой редакции:
Настоящий свод правил распространяется на проектирование систем, объектов, сооружений и мероприятий инженерной защиты от оползней и обвалов территорий населенных пунктов, жилых, промышленных, транспортных, энергетических, общественно-деловых и коммунально-бытовых объектов, месторождений полезных ископаемых и горных выработок, сельскохозяйственных и лесных угодий, природных ландшафтов, в том числе, расположенных в районах развития опасных криогенных склоновых процессов (термоденудации, солифлюкции, курумообразования).».
СП 14.13330.2018. Дополнить ссылку словами: «(с изменениями № 2, № 3)».
СП 16.13330.2017. Дополнить ссылку словами: «(с изменениями № 1, № 2, № 3, № 4, № 5)».
СП 20.13330.2016. Заменить слова: «(с изменением № 1)» на «(с изменениями № 1, № 2, № 3, № 4)».
СП 22.13330.2016. Дополнить ссылку словами: «(с изменениями № 1, № 2, № 3, № 4)».
СП 23.13330. Заменить год утверждения: «2011» на «2018».
СП 24.13330. Заменить год утверждения: «2011» на «2021».
СП 28.13330.2017. Дополнить ссылку словами: «(с изменениями № 1, № 2, № 3)».
СП 32.13330. Заменить год утверждения: «2012» на «2018». Заменить слова: «(с изменением № 1)» на «(с изменениями № 1, № 2)».
СП 45.13330.2017. Заменить слова: «(с изменением № 1)» на «(с изменениями № 1, № 2, № 3)».
СП 47.13330.2016. Дополнить ссылку словами: «(с изменением № 1)».
СП 58.13330. Заменить год утверждения: «2012» на «2019».
Заменить слова: «(с изменением № 1)» на «(с изменениями № 1, № 2)».
СП 63.13330. Заменить год утверждения: «2012» на «2018». Заменить слова: «(с изменениями № 1, № 2, № 3)» на «(с изменениями № 1, № 2)».
СП 80.13330.2016. Дополнить ссылку словами: «(с изменением № 1)».
СП 101.13330. Заменить год утверждения: «2012» на «2023».
СП 116.13330.2012. Дополнить ссылку словами: «(с изменениями № 1, № 2)».
Дополнить нормативными ссылками в следующей редакции:
«СП 25.13330.2020 „СНиП 2.02.04-88 Основания и фундаменты на вечномерзлых грунтах (с изменением № 1)“;»
«СП 39.13330.2012 „СНиП 2.06.05-84* Плотины из грунтовых материалов“ (с изменениями № 1, № 2, № 3)»;
«СП 103.13330.2012 „СНиП 2.06.14-85 Защита горных выработок от подземных и поверхностных вод“;»
«СП 104.13330.2016 „СНиП 2.06.15-85 Инженерная защита территории от затопления и подтопления“ (с изменением № 1)»;
«СП 277.1325800.2016 Сооружения морские берегозащитные. Правила проектирования»;
«СП 287.1325800.2016 Сооружения морские причальные. Правила проектирования и строительства»;
«СП 305.1325800.2017 Здания и сооружения. Правила проведения геотехнического мониторинга при строительстве (с изменением № 1)»;
«СП 317.1325800.2017 Инженерно-геодезические изыскания для строительства. Общие правила производства работ (с изменением № 1)»;
«СП 381.1325800.2018 Сооружения подпорные. Правила проектирования»;
«СП 416.1325800.2018 Инженерная защита берегов приливных морей. Правила проектирования»;
«СП 420.1325800.2018 Инженерные изыскания для строительства в районах развития оползневых процессов. Общие требования»;
«СП 425.1325800.2018 Инженерная защита территорий от эрозионных процессов. Правила проектирования»;
«СП 446.1325800.2019 Инженерно-геологические изыскания для строительства. Общие правила производства работ (с изменением № 1)»;
«СП 482.1325800.2020 Инженерно-гидрометеорологические изыскания для строительства. Общие правила производства работ»;
«СП 493.1325800.2020 Инженерные изыскания для строительства в районах распространения многолетнемерзлых грунтов. Общие требования»;
«СП 497.1325800.2020 Основания и фундаменты зданий и сооружений на многолетнемерзлых грунтах. Правила эксплуатации»;
«СП 502.1325800.2021 Инженерно-экологические изыскания для строительства. Общие правила производства работ».
Заменить нормативные ссылки:
«ГОСТ 5781-82 Сталь горячекатаная для армирования железобетонных конструкций. Технические условия» на «ГОСТ 34028-2016 Прокат арматурный для железобетонных конструкций. Технические условия»;
«ГОСТ Р 22.0.03-95 Безопасность в чрезвычайных ситуациях. Природные чрезвычайные ситуации. Термины и определения» на «ГОСТ 22.0.03-2022 Безопасность в чрезвычайных ситуациях. Природные чрезвычайные ситуации. Термины и определения».
Первый абзац. Заменить ссылку: «ГОСТ Р 22.0.03» на «ГОСТ 22.0.03».
Дополнить пунктами 3.9 — 3.18 в следующей редакции:
«3.9 десерпция: Процесс медленного массового смещения несвязного обломочного материала на склонах под воздействием гравитации и криогенных факторов.»
3.10 термогенная десерпция: Десерпция, обусловленная периодическим (суточным и сезонным) колебанием температуры, приводящим к циклическому расширению и сокращению размера обломков пород и пульсационному смещению крупнообломочного материала вниз по склону.
3.11 криогенная десерпция: Десерпция, обусловленная поднятием обломков в направлении, перпендикулярном к склону (за счет образования линз и прослоев льда в теле крупнообломочного материала), с последующим опусканием по вертикали обломков вместе с заполнителем в результате вытаивания льда.
3.12 термоденудация: Комплекс криогенного разрушения горных пород, сложенных многолетнемерзлыми грунтами и обнаженных в результате природных или техногенных процессов, и движения (сноса) продуктов разрушения вниз по склону, вызванный криогенным выветриванием, солифлюкцией, термоэрозией, термоабразией, десерпцией, термокарстом, курумообразованием.
| термоэрозия: Разрушение и вынос оттаивающих и мерзлых дисперсных грунтов и льдов в результате теплового и механического воздействия водных потоков. [СП 25.13330.2020, пункт 3.1.16] |
|---|
| термоабразия: Процесс отступания, разрушения берегов морей, озер, водохранилищ, а также подводных береговых склонов, сложенных многолетнемерзлыми породами, под совместным механическим и тепловым воздействием водных масс. [СП 116.13330.2012, пункт 3.26] |
|---|
| солифлюкция: Смещение (течение, оползание, соскальзывание, сплывы, оплывины) оттаивающего переувлажненного тонкодисперсного грунта на склонах в теплое время суток года, обусловленное сезонным промерзанием и оттаиванием. [СП 25.13330.2020, пункт 3.1.17] |
|---|
3.16 курумы: Скопление крупнообломочного материала на склонах различной крутизны, образующееся в результате интенсивного физического выветривания скальной породы.
| курумообразование: Процесс криогенного выветривания, выпучивания и выдавливания крупнообломочного материала на поверхность склона с его дальнейшим медленным перемещением вниз по склону под воздействием криогенной, термогенной, влажностной десерпции или солифлюкции. [СП 116.13330.2012, пункт 3.28] |
|---|
Пункт 4.2. Заменить слова: «при невозможности или нецелесообразности предотвращения развития оползней и обвалов» на «на защищаемую территорию».
Пункт 4.3. Первый абзац. Третье перечисление. Исключить слова: «инженерно-гидрологических,».
Пункт 4.4. Исключить слова: «и рабочей».
Заменить ссылки: «СП 116.13330, СП 47.13330, [1] — [5]» на «СП 14.13330, СП 25.13330, СП 47.13330, СП 104.13330, СП 116.13330, СП 317.1325800, СП 420.1325800, СП 425.1325800, СП 446.1325800, СП 482.1325800, СП 493.1325800, СП 502.1325800».
Пункт 4.5. Четвертое перечисление. Исключить сокращение: «и т.д.».
Шестое перечисление. Исключить слова: «(при необходимости)».
Пункт 4.7. Изложить в новой редакции:
«4.7 Уровень ответственности (класс) противооползневых и противообвальных сооружений назначается в соответствии с уровнем ответственности или классом защищаемых объектов 1, [статья 4]. При расположении на защищаемой территории объектов различных уровней ответственности уровень ответственности сооружений инженерной защиты должен соответствовать уровню ответственности большинства защищаемых объектов. При этом отдельные объекты с повышенным уровнем ответственности могут иметь локальную защиту. Классы таких объектов и их локальной защиты должны соответствовать друг другу.»
Если технико-экономическим обоснованием установлена неэффективность локальной защиты, то класс инженерной защиты территории устанавливается по объектам наиболее высокого класса.».
Пункт 4.8. Исключить.
Пункт 4.10. Первый абзац. Второе перечисление. Заменить слова: «- для береговых склонов — защита от подмыва» на «- защита от абразии и эрозии».
Десятое перечисление. Исключить сокращение: «и т.д.».
Второй абзац. Исключить сокращение: «и др.».
Пункт 4.11. Заменить слова: «нецелесообразности» на «значительных экономических показателей».
Дополнить слово: «улавливающих» словом: «, пропускающих».
Исключить сокращение: «и др.».
Пункт 4.12. Дополнить слова: «по гидротехническому строительству» ссылками: «(СП 23.13330, СП 39.13330, СП 58.13330, СП 80.13330, СП 101.13330, СП 277.1325800, СП 416.1325800)».
Пункт 4.13. Заменить слова: «В особо сложных инженерно-геологических, гидрогеологических и экологических условиях» на «Для геотехнической категории объектов 3 (СП 22.13330.2016, таблица 4.1)».
Пункт 4.16. Изложить в новой редакции:
«4.16 В настоящем своде правил, если не оговорено иное:»
- под склонами следует также понимать различные формы рельефа (обрывы, косогоры, откосы, борта котлованов и карьеров, стенки траншей и т.п.), сформированные в результате действия рельефообразующих процессов и (или) инженерно-хозяйственной деятельности человека;
- под поверхностью скольжения следует понимать существующую или расчетную границу, разделяющую смещающиеся грунтовые массы от неподвижного (или условно неподвижного) грунтового массива.».
5 Инженерно-геологические изыскания
Пункт 5.1. Заменить слова: «Инженерные изыскания, выполняемые в соответствии с указаниями 4.4,» на «Инженерно-геологические исследования, в состав которых также входят гидрологические, геокриологические, сейсмологические исследования (СП 446.1325800.2019, пункт 5.1),».
Заменить слова: «, а также содержать» на «и содержать».
Пункт 5.2. Изложить в новой редакции:
«5.2 Требования к разработке программы инженерно-геологических изысканий, с учетом дополнительного состава и объемов исследований, приведены в СП 47.13330, СП 420.1325800, СП 446.1325800, СП 493.1325800, [2] и уточняются в зависимости от типа, стадии (фазы) развития и масштабности проявления склоновых процессов.».
Пункт 5.3. Пятнадцатое перечисление. Исключить слова: «и стадии проектирования, а также конструктивных особенностей и уровня ответственности проектируемых зданий и сооружений».
Пункт 5.5. Заменить слова: «моделей грунта» на «математических моделей, описывающих механические свойства грунта».
Первый абзац. Дополнить абзацем в следующей редакции:
«При этом следует учитывать возможные (вероятные) изменения условий в период строительства и эксплуатации объекта:»
- прочностных и деформационных характеристик грунта вследствие замачивания, осушения, водонасыщения, температурного режима, реологии, по поверхностям скольжения;
- параметров оползневого тела, обвала или осыпи (площади, мощности, направления движения);
- влияния планировочных и строительных работ;
- величин и расположения нагрузки на склоне (транспортной, техногенной).».
Пункт 5.7. Изложить в новой редакции:
«5.7 Дополнительные требования к инженерно-геологическим изысканиям в районах распространения карстовых и карстово-суффозионных процессов, многолетнемерзлых грунтов, сейсмически опасных районах, районах распространения специфических грунтов, на подрабатываемых территориях приведены в СП 47.13330, СП 446.1325800, СП 493.1325800.».
6 Противооползневые сооружения и мероприятия
6.1 Общие положения и методы расчета
Пункт 6.1.1. Исключить слова: «, как правило,».
Пункт 6.1.2. Заменить ссылку: «[13]» на «СП 381.1325800».
Пункт 6.1.4. Изложить в новой редакции:
«6.1.4 Оценка устойчивости существующего и проектируемого склона должна включать:»
- сбор исходных данных;
- выбор расчетных створов;
- составление расчетной схемы;
- выбор метода расчета в соответствии с зафиксированным (предполагаемым) механизмом оползня, природными и техногенными условиями (см. также 6.1.11, 6.1.12, 6.1.13);
- выполнение и анализ результатов расчетов устойчивости;
- определение и построение эпюр оползневого давления;
- рекомендации по мероприятиям инженерной защиты.».
Пункты 6.1.5 - 6.1.9. Изложить в новой редакции:
«6.1.5 Расчеты выполняются с учетом всех реально возможных неблагоприятных факторов и изменений инженерно-геологической обстановки:»
- изменения рельефа в процессе освоения (реорганизации) склона;
- изменения гидрогеологических условий (поверхностного и подземного стока);
- изменения прочностных и деформационных характеристик грунтов;
- изменения и появления дополнительных внешних нагрузок и воздействий;
- активизации и развития опасных инженерно-геологических процессов (эрозии и оползней);
- развития зон выветривания горных пород;
- активизации сейсмических воздействий.
6.1.6 Расчеты общей и местной устойчивости склонов выполняются, как на этапе строительства, так и на этапе эксплуатации, на основе исходных данных, которые включают:
- топографический план защищаемого участка в масштабе 1:200 — 1:1 000;
- характерные инженерно-геологические разрезы защищаемого участка, отражающие максимально достоверные особенности геологического строения склона;
- положение существующих и проектируемых зданий, сооружений, автомобильных дорог и различных проездов, а также любых других объектов, создающих дополнительную нагрузку на склон;
- величины статических и динамических техногенных нагрузок от существующих и проектируемых на склоне объектов;
- положение и параметры существующих удерживающих сооружений (подпорных, подпорно-планировочных стен, свайных, свайно-анкерных и анкерных удерживающих сооружений);
- гидрогеологические условия участка инженерной защиты (данные об уровнях грунтовых вод или пьезометрических уровнях напорных подземных вод и водовмещающих породах);
- существующие и прогнозируемые области распространения опасных инженерно-геологических процессов: типы оползней по механизму оползневого процесса, границы оползневых тел в плане и по глубине; положение в массиве склона поверхностей ослабления: трещин различного происхождения, старых и свежих поверхностей оползневых смещений, контактов слоев, прослоев и зон малопрочных пород, зон тектонического дробления; положение промоин, областей плоскостной эрозии (размыва и смыва грунтов); глубины зон выветривания горных пород;
- расчетные величины прочностных и деформационных свойств пород ненарушенной структуры, а также по поверхностям и зонам ослабления (смещения) с учетом ожидаемых изменений этих показателей по сезонным периодам и за многолетний срок;
- расчетную величину сейсмичности защищаемого склона;
- классы капитальности и категории защищаемых зданий и сооружений.
6.1.7 Расчетные створы следует выбирать в соответствии с главным направлением движения существующего или прогнозируемого оползня в направлении наибольшей крутизны падения поверхности склона. Количество расчетных разрезов зависит от размеров (ширины) оползневого участка, а также от однородности инженерно-геологических, топографических, гидрогеологических и других условий формирования оползня с учетом расположения существующих и проектируемых зданий и сооружений на склоне и вблизи него. На каждом оползне назначается не менее одного расчетного створа, приуроченного к оси оползня. На крупных оползневых участках следует рассматривать расчетные створы по нескольким направлениям, с учетом возможности изменения условий устойчивости в результате строительства и стадии развития.
В сложных инженерно-геологических условиях при высокой степени их изученности и проектировании сооружений инженерной защиты наиболее ответственных объектов следует выполнять расчеты устойчивости в трехмерной постановке с использованием соответствующего программного обеспечения.
6.1.8 Расчет основных параметров противооползневого сооружения следует вести с учетом этапности производства работ. При этом обязательному рассмотрению подлежат этапы срезки основания до отметок устройства очередного яруса анкеров (при их наличии) и максимальной подрезки с учетом устройства временной траншеи для отвода воды или переуглубления выемки не более чем на 0,5 м.
6.1.9 В случае если подпорное сооружение возводится в непосредственной близости от другого сооружения, следует рассмотреть взаимное влияние сооружений на их устойчивость. Такую оценку следует выполнять с учетом этапности строительства обоих сооружений. При невозможности учета этапности строительства допускается провести соответствующее объединение сооружений с представлением комплекса в виде единого сооружения, состоящего, по меньшей мере, из двух отдельных конструкций, с выполнением расчетов в трехмерной постановке.».
Пункт 6.1.10. Первый абзац. Дополнить слова: «подпорного сооружения» словами: «, границы которой определяются в соответствии с указаниями СП 22.13330».
Второй абзац. Исключить.
Пункты 6.1.11 - 6.1.13. Изложить в новой редакции:
«6.1.11 Расчет общей и местной устойчивости природного склона и проектируемого откоса в зависимости от типа оползневого процесса, особенностей инженерно-геологических условий и других факторов допускается выполнять с использованием различных расчетных схем и методик, основанных на теории предельного равновесия, метода конечных элементов (МКЭ) с использованием упругопластических моделей грунта или их комбинации.»
При неизвестной поверхности скольжения оползневого массива метод расчета должен обеспечивать ее нахождение (или прогнозируемую систему поверхностей скольжения) в соответствии с минимальными значениями коэффициента запаса устойчивости.
6.1.12 Для сооружений классов ответственности КС-3 и КС-2 согласно ГОСТ 27751 и категории сложности III (СП 47.13330) расчеты устойчивости следует выполнять не менее чем двумя различными методами. В качестве обязательного, наряду с методами круглоцилиндрических или фиксированных поверхностей скольжения, а также различных модификаций метода отсеков, в состав расчетов должен быть включен метод снижения прочностных характеристик, реализуемый в рамках теории предельного равновесия или с использованием МКЭ в нелинейной постановке согласно СП 22.13330, СП 116.13330.
6.1.13 Если расчеты устойчивости по прочностным характеристикам грунтов по данным инженерно-геологических изысканий не подтверждают установленное состояние устойчивости природного склона, то для сооружений классов ответственности КС-1 и КС-2 (ГОСТ 27751) необходимо уточнение прочностных характеристик грунтов методом обратных расчетов. Для сооружений класса КС-3 требуется выполнение дополнительных инженерно-геологических изысканий.».
Пункты 6.1.14 - 6.1.17. Исключить.
6.2 Противооползневые мероприятия
Подпункты 6.2.1.1, 6.2.1.2. Изложить в новой редакции:
«6.2.1.1 Изменение (формирование) рельефа склона является одним из основных действенных методов предупреждения или снижения процессов сдвига, скольжения, выдавливания, обвалов, осыпей и течения на оползнеопасных или обвалоопасных территориях, что позволяет использовать его как самостоятельное или как часть комплекса защитных мероприятий на территории с различными видами склоновых процессов.»
6.2.1.2 Основной принцип формирования рационального профиля склона заключается в разгрузке верхнего, активного участка оползневого тела и пригрузке нижнего (рисунок 6.1), что приводит к уменьшению объема потенциального оползня и изменению соотношения сдвигающих и удерживающих сил и, в конечном счете, к повышению его устойчивости. Образование такого склона достигается срезкой грунта, перегружающего склон, уменьшением его крутизны, террасированием, отсыпкой в его нижней части упорной призмы (контрбанкета), удалением или заменой слабых неустойчивых грунтов.
1 — поверхность исходного склона; 2 — поверхность террасированного склона; 3 — контрбанкет; 4 — оползневой массив; 5 — вероятная поверхность скольжения оползневого массива
Рисунок 6.1 — Формирование устойчивого профиля склона».
Подпункт 6.2.1.4. Изложить в новой редакции:
«6.2.1.4 Уступчатая форма склона достигается устройством по его высоте горизонтальных площадок (берм, террас). Расположение, количество и ширина террас определяется в зависимости от высоты склона, рельефа, геологических и гидрогеологических условий, назначения и способа производства работ. Широкие площадки устраивают при размещении на них сооружений, дорог, оборудования. Минимальная ширина площадок составляет: в строительных котлованах — 1,5 — 2 м; на откосах земляных сооружений и природных склонах — 2 - 3 м; в карьерах — 6 - 8 м. При размещении террас по высоте склона их следует располагать на контакте пластов грунта и на участках высачивания грунтовых вод с шагом по высоте не более 15 м.»
Планировку берм и террас следует проектировать с учетом требований к организации водоотведения в соответствии с указаниями 6.2.2.».
Подпункт 6.2.1.6. Заменить слово: «Назначение» на «Формирование».
Заменить слова: «участков оползневого склона» на «участков природного оползневого склона».
Подпункты 6.2.1.7 - 6.2.1.9. Изложить в новой редакции:
«6.2.1.7 Проектный профиль склона строится на основании расчетов общей и локальной устойчивости по нескольким характерным профилям по фронту оползня с учетом размещения на них всех предполагаемых генеральным планом объектов в соответствии с указаниями раздела 6.1.»
6.2.1.8 Контрбанкеты (упорные призмы) следует применять главным образом для стабилизации инсеквентных оползней при наличии явной, близкой к круглоцилиндрической, поверхности скольжения, для борьбы с оползнями выдавливания, а также в качестве упора для консеквентных оползней (для восприятия горизонтальных сил). Контрбанкеты также рекомендуются к применению:
- на участках, примыкающих к водоемам, совмещая функции противооползневых и берегоукрепительных сооружений;
- участках со значительной глубиной промерзания грунтов, подверженных морозному пучению, на участках распространения многолетнемерзлых грунтов.
6.2.1.9 Для повышения сопротивления контрбанкетов сдвигу по основанию следует предусматривать их врезку в коренные породы с устройством уступов шириной 2 — 3 м и высотой, изменяющейся в зависимости от уклона склона. Врезку следует проектировать во всех случаях при незначительной глубине залегания коренных пород (до 3 м).
В условиях глубокого залегания коренных пород при наличии в основании контрбанкетов слабых грунтов следует предусматривать их удаление или замену.
Врезка контрбанкетов в коренные породы, а также удаление или замена слабых грунтов в их основании допускаются, если по условиям устойчивости склона возможна его кратковременная подрезка на период производства работ.».
Дополнить подпунктами 6.2.1.10 — 6.2.1.16 в следующей редакции:
«6.2.1.10 Верхнюю часть контрбанкета следует проектировать в виде террасы. Высокие откосы контрбанкетов следует проектировать многоярусными, с устройством промежуточных берм. Планировку берм и террас контрбанкетов, мероприятия по водоотведению следует выполнять в соответствии с требованиями 6.2.1, 6.2.2.»
6.2.1.11 Контрбанкеты следует проектировать в виде единой протяженной призмы. Допускается применение контрбанкетов с разрывами по ширине склона.
6.2.1.12 Для устройства контрбанкетов следует отдавать предпочтение дренирующим грунтам, в том числе крупнообломочным. При устройстве контрбанкетов из слабопроницаемых местных грунтов, а также при выклинивании в тело проектируемого контрбанкета водоносного горизонта дополнительно следует предусматривать дренажные мероприятия.
6.2.1.13 При необходимости ограничения полосы отвода контрбанкеты следует возводить из армированных грунтов или поддерживать их низовые откосы подпорными стенами.
6.2.1.14 Допускается применение контрбанкетов с полной засыпкой оползневых логов при условии организации водопропускных сооружений по их тальвегам, при этом контрбанкет создает дополнительный отпор оползневому давлению благодаря распору между бортами.
Сброс на контрбанкеты вод с прилегающих территорий не допускается.
6.2.1.15 Требования к укреплению наружного откоса контрбанкета с учетом механизма переформирования берегового склона и динамики развития оползневых процессов, если наружный откос контрбанкета подвергается морской или речной абразии, устанавливаются СП 80.13330, СП 277.1325800.
6.2.1.16 Возведение контрбанкетов следует выполнять при оптимальной влажности, выполняя послойное уплотнение грунтов, достигая коэффициента уплотнения не менее 0,98 (за исключением крупнообломочных грунтов). Работы по удалению или замене слабых грунтов в основании контрбанкета следует выполнять короткими чередующимися захватками.».
6.2.2 Регулирование стока поверхностных вод
Подпункт 6.2.2.10. Четвертое предложение. Заменить слово: «целесообразно» на «подлежит».
6.2.3 Регулирование стока подземных вод
Подпункт 6.2.3.5. Заменить слова: «трубчатых, галерейных,» на «трубчатых, лучевых, галерейных,».
Подпункт 6.2.3.6. Заменить слова: «следует, как правило, применять в качестве» на «следует применять в качестве».
Подпункт 6.2.3.11. Изложить в новой редакции:
«6.2.3.11 Открытые водопонизительные скважины используются для снижения уровня или напора грунтовых вод в нескальных и скальных трещиноватых породах с коэффициентом фильтрации не менее 2 м/сут при глубоком залегании водоносных горизонтов и в языках оползневых тел, перекрывающих выходы подземных вод. В зависимости от конкретных условий площадки строительства может применяться вертикальный буровой дренаж:»
- со скважинами, оборудованными погружными или эрлифтовыми насосами;
- с самоизливающимися скважинами;
- с водопоглощающими скважинами, которые сбрасывают подземные воды из вышележащего горизонта в нижележащий.
Горизонтальный лучевой дренаж применяется в условиях, аналогичных вертикальному. Горизонтальные или слабонаклонные скважины-дрены выполняются буровым способом или продавливанием. Скважины располагаются кустовым способом с количеством лучей в кусте не менее трех. Сбор воды осуществляется в шахте (водосборном колодце), откуда либо откачивается насосами, либо отводится самотеком по водоотводящему коллектору.».
Дополнить подпунктами 6.2.3.12 и 6.2.3.13 в следующей редакции:
«6.2.3.12 Вакуумное водопонижение применяется в горных породах с коэффициентами фильтрации водонесущих грунтов до 50 м/сут, в отдельных случаях — и более.»
В зависимости от грунтовых условий и требуемого понижения уровня подземных вод (не более 20 м) используются вакуумные системы различных типов:
- легкие иглофильтровые установки, не имеющие индивидуальных водоподъемников и работающие за счет центральной насосной станции (для группы иглофильтров) с общим всасывающим коллектором, используются при требуемой глубине понижения уровня подземных вод до 4 — 5 м при максимальной глубине погружения иглофильтров не более 8 — 9 м;
- эжекторные иглофильтры водопонизительных скважин, снабженные индивидуальными эжекторными водоподъемниками, объединенными с центральной насосной станцией общим (для группы иглофильтров) напорным и водоотводящим водоводами, допускается применять при понижении уровня подземных вод до 12 м (при надлежащем обосновании до 20 м);
- установки из вакуум-концентрических скважин, снабженные индивидуальными эжекторными водоподъемниками и соединенные с центральной насосной станцией напорным и водоотводящим водоводами, следует применять для осушения слоистых толщ, представленных водоносными горизонтами, разделенными суглинистыми или глинистыми прослоями, в пределах глубин водопонижения до 20 м.
6.2.3.13 Проектирование водопонижения на оползнеопасных территориях должно выполняться в соответствии с указаниями соответствующих разделов СП 45.13330, СП 103.13330, СП 116.13330.».
6.2.5 Агролесомелиоративные мероприятия
Подпункт 6.2.5.3. Заменить ссылку: «[16]» на «[3]».
6.3 Удерживающие сооружения
6.3.1 Общие указания
Подпункт 6.3.1.1. Перечисление е). Второе перечисление. Заменить слова: «- массивные (гравитационные) сооружения,» на «- гравитационные (массивные) сооружения».
Подпункт 6.3.1.5. Третье перечисление. Заменить слово: «нецелесообразно» на «неэффективно».
Пункт 6.3.3. Наименование. Изложить в новой редакции:
«6.3.3 Гравитационные сооружения».
Подпункт 6.3.3.1. Рисунок 6.3. Наименование. Изложить в новой редакции: «Гравитационные сооружения».
Подпункты 6.3.3.2 - 6.3.3.9. Изложить в новой редакции:
«6.3.3.2 Обратная засыпка (разгрузочная призма) выполняется из дренирующих грунтов (песок, песчано-гравийные смеси, крупнообломочные грунты). Использование тяжелых и пластичных глинистых грунтов, а также грунтов, содержащих органические и растворимые включения более 5% по весу не допускается. Требования к грунтам обратной засыпки, методам и качеству их уплотнения принимаются в соответствии с указаниями СП 45.13330, СП 277.1325800, СП 381.1325800.»
6.3.3.3 В качестве водозащитных мероприятий выполняется пристенный дренаж с противосуффозионной защитой и выпускными дренажными трубами, водоотводной кювет (возле стены на поверхности засыпки) и водоотводной лоток у низовой грани основания сооружения.
6.3.3.4 По длине гравитационные сооружения (ГрС) разделяются деформационными температурно-усадочными швами на секции. Расстояние между швами определяется в зависимости от инженерно-геологических условий участка, расположения защищаемых объектов, конструктивного решения подпорного сооружения и температурно-климатических условий. Максимальное расстояние между швами не должно превышать:
- 10 м — в монолитных бутобетонных и бетонных ГрС без армирования;
- 15 м — в каменных и кирпичных ГрС без армирования;
- 20 м — в монолитных бетонных ГрС при наличии конструктивного армирования;
- 25 м — в монолитных и сборно-монолитных железобетонных ГрС;
- 30 м — в сборных железобетонных ГрС.
6.3.3.5 Расчеты гравитационных удерживающих сооружений в зависимости от инженерно-геологических условий и используемых конструкций включают расчеты общей устойчивости (несущей способности грунтового основания) и расчеты местной устойчивости:
- на сдвиг по подошве сооружения;
- на смешанный сдвиг;
- на опрокидывание;
- на внутреннюю устойчивость (для сооружений из армированного грунта, габионов);
- на сдвиг с поворотом в плане (для секций, нагруженных с эксцентриситетом).
Для конструкций из каменной кладки и бетонных массивов должна быть проведена проверка на сдвиг и опрокидывание по штрабам (швам).
Деформационные расчеты ГрС выполняются с целью определения осадки, горизонтального смещения (в том числе неравномерного по длине секций) и крена.
Расчеты выполняют в соответствии с указаниями СП 22.13330, СП 23.13330, СП 58.13330, СП 80.13330, СП 101.13330, СП 381.1325800.
6.3.3.6 Расчет несущих элементов конструкции по прочности (первая группа предельных состояний) проводят на расчетные значения действующих усилий от нагрузки (сила, момент), а также, при необходимости, на усилия, возникающие при температурных деформациях.
6.3.3.7 Расчеты подпорных стен уголковой конструкции включают расчеты прочности и трещиностойкости:
- фундаментной плиты;
- вертикальных элементов (стенки, контрфорсы);
- анкерной тяги, узлов крепления и соединений анкерных тяг.
6.3.3.8 Расчет конструкций из габионов, армогрунта с использованием георешеток, геотекстиля, геосеток следует проводить на основе геотехнического программного обеспечения с использованием нелинейных геомеханических моделей грунта по СП 22.13330, в которых предусмотрена возможность моделирования элементов армирования и определения в них расчетных усилий.
6.3.3.9 Предельное значение бокового откосного давления грунта на противооползневые сооружения (горизонтальная и вертикальная составляющие активного Eа и пассивного Ep давления), а также значение давления грунта в покое E0 определяют в соответствии с указаниями СП 22.13330 и СП 101.13330, СП 381.1325800. При расчетах МКЭ обязательно выполнение тестовых расчетов методами теории предельного равновесия с контролем обобщенного силового воздействия бокового давления грунта на сооружения ( \sum E_{a} и (или) \sum E_{p} ). При определении значений бокового давления грунта на сооружение и его элементы для расчетов по первой группе предельных состояний следует использовать значения прочностных и деформационных характеристик грунтов — \varphi_{I} , cI, EI; для расчетов по второй группе — \varphi_{II} , cII, EII.».
Подпункты 6.3.3.10 - 6.3.3.16. Исключить.
Подпункты 6.3.3.19 - 6.3.3.25. Исключить.
6.3.4 Свайные сооружения
Подпункт 6.3.4.2. Заменить слова: «ряд из буровых свай грунтовыми анкерами,» на «свайные ряды (стены) грунтовыми анкерами (рисунок 6.5, г),».
Подпункт 6.3.4.3. Изложить в новой редакции:
«6.3.4.3 В качестве свай используются:»
- железобетонные, деревянные и стальные (в том числе шпунтовые) сваи заводского изготовления. Погружение таких свай в грунт осуществляется задавливанием или погружением в предварительно пробуренные лидерные скважины; погружение с помощью молотов и вибропогружателей требует дополнительного обоснования и применяется при незначительной мощности оползней;
- буронабивные сваи сплошного сечения, выполняемые в зависимости от грунтовых условий и технологии изготовления без крепления стенок скважин; с креплением инвентарными обсадными трубами или растворами (глинистыми, цементно-песчаными и т.п.); по технологии непрерывного полого шнека;
- буроинъекционные сваи, в том числе выполняемые по разрядно-импульсной технологии.».
Подпункт 6.3.4.4. Третье предложение. Заменить слова: «могут совмещаться» на «совмещаются».
Заменить слово: «служить» на «служат».
Подпункт 6.3.4.11. Изложить в новой редакции:
«6.3.4.11 Конструирование и расчет свайных сооружений выполняется в соответствии с указаниями СП 24.13330, СП 25.13330, СП 116.13330, СП 287.1325800, СП 381.1325800.».
Подпункт 6.3.4.15. Заменить ссылку: «(СП 24.13330)» на «(СП 24.13330.2021, приложение Б, пункт Б.7».
6.3.5 Анкерные сооружения
Подпункт 6.3.5.5. Второе перечисление. Заменить слово: «передающее» на «передающий».
Подпункт 6.3.5.11. Первый абзац. Дополнить слова: «цементным раствором» ссылкой: «[6]».
Подпункт 6.3.5.14. Заменить ссылки: «[14], [17]» на «СП 381.1325800, [4], [5].».
Второй абзац. Исключить.
Подпункт 6.3.5.17. Первый абзац. Дополнить слова: «несущей способности» словами: «по грунту».
Формула (6.2). Заменить обозначение: "\gamma_{c}" на "\psi_{c}" .
Экспликация. Обозначения: «F, R, \gamma_{n} ». Изложить в новой редакции:
«F, R, \gamma_{n} , \psi_{c} — то же, что в условии (5.1) СП 116.13330.2012;».
Обозначение "\gamma_{c}" . Исключить.
Подпункт 6.3.5.18. Дополнить слово: «анкера» словом: «(нагеля)».
Заменить ссылки: «[14], [17], [18]» на «СП 24.13330, СП 381.1325800, [4], [5], [6], [7].». Второе предложение. Исключить.
Пункт 6.3.5.19. Заменить ссылки: «ГОСТ 5781, ГОСТ 2688» на «ГОСТ 34028».
Подпункт 6.3.5.20. Первый, второй абзацы. Заменить ссылку: «[14]» на «[4]».
Подпункты 6.3.5.21, 6.3.5.22. Исключить.
Подпункт 6.3.5.24. Исключить.
Дополнить подразделом 6.4 в следующей редакции:
«6.4 Противооползневые мероприятия защиты от опасных криогенных склоновых процессов»
6.4.1 Общие указания
6.4.1.1 К криогенным процессам, приводящим к оползневым проявлениям на склонах, относятся:
- термоденудация в результате протекающих криогенных процессов (термоабразия и термоэрозия);
- солифлюкция;
- курумообразование.
Термоабразия и термоэрозия входят в группу флювиальных, абразионных экзогенных геологических процессов, вызванных механическим и тепловым воздействиями на мерзлые и оттаивающие породы водных масс, годовыми колебаниями теплообмена на поверхности грунта и многолетними колебаниями водного баланса поверхности. Развитию всех этих процессов всегда предшествует оттаивание пород, сопровождающееся нарушением структурных связей в породах, изменением их физико-механических и теплофизических свойств.
Солифлюкция (а также сплывы, оползание, осыпание, десерпция) и курумообразование входят в группу гравитационных экзогенных геологических процессов, с которыми связано формирование специфического состава и строения склоновых отложений.
6.4.1.2 В случае выявления термоденудационных процессов в прибрежной зоне проектируемых сооружений при проведении инженерно-геологических изысканий требуется:
- установить морфологию склона;
- установить физико-механические свойства грунтов, слагающих подножье склона;
- определить состав и льдистость грунтов в прибровочной части на глубину не меньше высоты склона от поверхности земли (наличие полигонально-жильных льдов, пластовых льдов, засоленных грунтов);
- прогноз скорости отступания и разрушения береговых склонов при активизации термоэрозии, термоабразии или иных деструктивных процессов, установленных на исследуемом склоне по результатам геотехнического мониторинга, выполненного с учетом требований СП 25.13330.2020 (раздел 15) и СП 497.1325800.2020 (раздел 9), или с привлечением научно-технического сопровождения (СП 116.13330).
6.4.1.3 При выявлении необходимости инженерной защиты сначала проводится стабилизация термоабразионных и термоэрозионных процессов в основании склона, затем предусматривается защита остальной части склона от развития термоденудационных процессов.
6.4.1.4 В случае выявления процесса солифлюкции при строительном освоении присклоновой территории при инженерно-геологических изысканиях следует оценить факторы, влияющие на интенсивность (медленная или быстрая) солифлюкции:
- крутизна склона;
- глубина оттаивания пород;
- состав склоновых отложений;
- прочность дернового покрова;
- характер рельефа и т.д.
Медленная солифлюкция характеризуется скоростями от 1 см до 10 см в год и проявляется на склонах крутизной до 15°, основной особенностью является то, что движение материала происходит без существенного изменения внутренней структуры грунта.
Быстрая солифлюкция характеризуется скоростью движения от 10 см до десятков метров в сутки (солифлюкционный сплыв), развивается на склонах крутизной более 10° — 15° при сильном переувлажнении пород слоя сезонного оттаивания. Она сопровождается нарушением внутренних связей грунта, а также разрывами дернового покрова.
6.4.1.5 Для предотвращения оползания мерзлых оттаивающих и крупнообломочных грунтов необходимо предусмотреть инженерную защиту склонов в соответствии с положениями 6.4.3.
6.4.1.6 Курумы представляют собой дресвяно-глыбово-щебенистые накопления на склонах различной крутизны, формирующиеся при наличии многолетнемерзлых пород под воздействием комплекса процессов: выветривания вследствие колебания температур, криогенного выпучивания крупнообломочного материала, десерпции (криогенной, термогенной и пр.) и др.
Процесс развития курумов приводит к образованию крупнообломочного материала, его движению на склонах и аккумуляции в основании склонов. Перемещение курумов происходит в слое сезонного оттаивания, иногда — по талой подложке, сложенной глинистым материалом.
6.4.1.7 При выявлении склонов, подверженных процессам курумообразования, при строительном освоении присклоновой территории необходимо определить:
- крутизну склона;
- вид курума (подвижный или затухший);
- толщину курумного слоя;
- скорость смещения подвижного курума;
- инженерно-геологическое строение склона;
- наличие поверхностного стока вод;
- наличие горизонтов с многолетним гольцовым льдом;
- наличие высокольдистого или водонасыщенного мелкозема и др.,
на основании чего оценивать степень опасности для строящихся сооружений. При прогнозировании негативного влияния на строящийся объект для предотвращения оползания крупнообломочных материалов (грунтов) необходимо предусмотреть инженерную защиту склонов.
6.4.2 Основные расчетные положения
6.4.2.1 Определение зоны возможного влияния термоабразионных и термоэрозионных процессов следует осуществлять по результатам инженерных изысканий в соответствии с СП 439.1325800.
6.4.2.2 Расчет формирующегося в процессе термоденудации профиля склона следует проводить в соответствии с СП 116.13330.2012 (пункты 15.2.1 - 15.2.3).
6.4.2.3 Расчет устойчивости солифлюкционного склона следует выполнять на основании СП 25.13330.2020 (раздел 14).
Расчет защитных инженерных сооружений производится из условия недопущения течения мерзлого и оттаивающего грунта между элементами защитных сооружений.
6.4.2.4 Расчет защитных инженерных сооружений от криогенных склоновых процессов допускается выполнять на основании положений 6.1, требований СП 116.13330.2012 (раздел 5.2), основных положений и требований СП 25.13330. Оценка влияния смещения курума на проектируемое сооружение и эффективность защитных инженерных сооружений следует осуществлять на основании выполнения расчетов методом математического моделирования с учетом скорости смещения курумного чехла, инженерно-геологического строения склона, принятого принципа использования многолетнемерзлых грунтов.
6.4.3 Мероприятия инженерной защиты
6.4.3.1 В качестве инженерной защиты от опасных проявлений криогенных склоновых процессов допускается применять противооползневые, противообвальные и берегозащитные сооружения и мероприятия в соответствии с разделами 6 и 7, СП 116.13330.2012 (разделы 5 и 9).
6.4.3.2 Защитные мероприятия включают укрепление склонов георешетками, геоматами, другими видами покрытий, устройство габионов, террасирование и т.д.
Мероприятия инженерной защиты не должны приводить к увеличению глубины сезонного протаивания многолетнемерзлых грунтов.
Применение проектных решений с оттаиванием многолетнемерзлых грунтов допускается при разработке в проекте и проведении мероприятий по укреплению склонов в талом состоянии.
Сезонноохлаждающие устройства применяются в случаях практической невозможности или недостаточной эффективности других мероприятий для стабилизации склона и обеспечения на весь период эксплуатации температуры грунта, необходимой по расчету несущей способности основания.
6.4.3.3 При проектировании зданий и сооружений в зоне потенциального развития термоденудационных склонов следует учитывать отступание бровки склона и образующуюся морфологию склона, а также предусмотреть в проекте мероприятия по мониторингу склоновых процессов — регулярный визуальный осмотр, геодезические наблюдения и повторные геофизические работы.
6.4.3.4 Эффективным способом снижения опасного воздействия термоденудации склона на близрасположенные сооружения являются мероприятия по уменьшению скорости отступания склона. Для достижения данной цели используются теплоизолирующие покрытия поверхности склона (синтетические теплоизоляторы), что приводит к увеличению слоя сезонного промерзания склона по отношению к слою его сезонного оттаивания, позволяет существенно снизить температуру грунтов склона, защитить его поверхность от воздействия атмосферных осадков и тем самым уменьшить скорость отступания склона. Синтетический теплоизолятор укладывается на склон и крепится на нем с помощью металлических шпилек.
Если негативное воздействие атмосферных осадков незначительно, допускается применение каменной наброски в качестве естественного теплоизолятора.
6.4.3.5 В качестве инженерных сооружений, противодействующих солифлюкционным процессам, следует применять традиционные сооружения: контрфорсы, контрбанкеты, подпорные стены, ряды свай и др. Количество и расположение защитных сооружений и их элементов на склоне обосновывается расчетами местной и общей устойчивости склона, исходя из условия недопущения течения мерзлого и оттаивающего грунта между ними и не препятствия фильтрации воды по склону.
6.4.3.6 Затухшие курумы вследствие отсутствия движения не оказывают негативного влияния на проектируемые объекты. Устройство дополнительных инженерных мероприятий и средств защиты не требуется. Однако в период эксплуатации в связи с изменениями климатических условий, определяющих условия промерзания — оттаивания и снегонакопления, с изменением режима подземного стока возможна активизация движения затухших курумов, вследствие чего в этом случае необходим регулярный мониторинг за присклоновыми сооружениями и подвижками курумного чехла.
6.4.3.7 При проектировании строительных объектов в районе подвижных курумов необходимо предусмотреть следующие защитные мероприятия:
- создание системы отвода поверхностных вод выше проектируемых объектов;
- создание улавливающих траншей, рвов у нижней кромки курума;
- устройство улавливающих траншей (рвов) в теле обратной засыпки сооружения;
- устройство удерживающих берм;
- устройство удерживающих полей с применением сеток повышенной прочности.
При производстве взрывных работ по устройству инженерной защиты следует выполнить оценку устойчивости склона на динамические воздействия [8], [9].
6.4.3.8 Отвод поверхностных вод осуществляется устройством нагорных канав, дренажей и др. в соответствии с положениями 6.2.2, а также требованиями СП 32.13330, СП 116.13330.
6.4.3.9 Улавливающие и удерживающие защитные сооружения необходимо периодически очищать от накапливающегося в них перемещенного материала курумов. В связи с чем, размеры и глубина улавливающих траншей и рвов, высота удерживающей бермы определяются скоростью смещения курумов, объемом смещаемого крупнообломочного материала, транспортной доступностью объекта и зависящей от нее периодичностью расчистки улавливающих и удерживающих сооружений.
6.4.3.10 Улавливающие траншеи и рвы могут быть выполнены между телом курума и (перед) обратной засыпкой сооружения. При этом траншея предназначена для перехвата обломочного материала, а обратная засыпка выступает в роли демпфера, исключая дополнительную боковую нагрузку на сооружение. Использование песчаного грунта, песчано-гравийной или песчано-галечниковой смеси в качестве обратной засыпки уменьшит глубину сезонного оттаивания.
Минимальные размеры улавливающей траншеи должны быть:
- глубина — не менее 1 м, либо доходить до коренных пород грунта;
- ширина подошвы рва — не менее чем в 2 раза больше максимального смещения курума за период эксплуатации сооружения.
6.4.3.11 Покровные сетки в сочетании с анкерным или нагельным креплением применяются для стабилизации в качестве защитного мероприятия участков курума, примыкающих к защищаемым объектам.
6.4.3.12 При строительстве и эксплуатации сооружений на многолетнемерзлых грунтах вблизи склонов следует производить мониторинг во время всего жизненного цикла сооружения.».
7 Противообвальные сооружения и мероприятия
7.1 Основные положения
Пункт 7.1.1. Заменить ссылку: «[15]» на «[10]».
Пункт 7.1.2. Заменить слова: «Использование средств противообвальной защиты экономически и технически целесообразно» на «Мероприятия противообвальной защиты применяются».
Пункт 7.1.3. Заменить слово: «допускается» на «подлежит».
Пункт 7.1.5. Заменить слово: «нецелесообразно» на «неэффективно».
7.2 Методы активной противообвальной защиты
Пункт 7.2.5. Второе предложение. Исключить сокращение: «и т.д.».
Дополнить слова: «(обводненность пород)» словами: «, криогенные процессы (см. 6.4)».
Пункт 7.2.6. Заменить ссылку: «[16]» на «[3]».
Пункт 7.2.8. Четвертое перечисление. Заменить слово: «нецелесообразно» на «неэффективно».
Пункт 7.2.16. Заменить ссылку: «[14]» на «разделе 6.3.5».
Пункт 7.2.21. Второй абзац. Четвертое перечисление. Заменить слово: «целесообразно» на «следует».
7.3 Методы пассивной противообвальной защиты
Пункт 7.3.7. Второе предложение. Заменить слова: «целесообразно проектировать» на «проектируются».
Пункт 7.3.9. Второе предложение. Заменить слова: «целесообразно возводить» на «возводятся».
Пункт 7.3.25. Заменить слова: «(рисунок 7.13)» на «(рисунок 7.12)»; заменить ссылку: «[15]» на «[10]».
Пункт 7.3.26. Заменить слово: «целесообразно» на «подлежит».
Пункт 7.3.32. Рисунок 7.12. Изложить в новой редакции:
а) | б) |
в) | г) |
д) | е) |
ж) | |

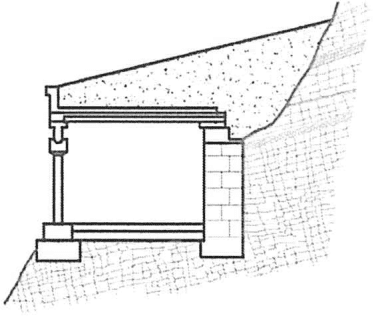

Галереи: а — балочная; б — рамная; в — арочная; г — консольная; д — полурамная; е — гибкая подвесная; ж — эстакада
Рисунок 7.12 — Пропускающие противообвальные сооружения».
Пункт 7.3.37. Заменить ссылки: «[11], [16]» на «[3], [11]».
8 Геотехнический мониторинг и профилактические мероприятия
8.1 Геотехнический мониторинг
Пункт 8.1.1. Заменить слова: «противооползневой и противообвальной защиты, а также местных условий» на «противооползневой и противообвальной защиты и местных условий, а также в соответствии с требованиями СП 305.1325800».
Пункт 8.1.9. Изложить в новой редакции:
«8.1.9 Мониторинг склоновых процессов выполняется на оползнеопасных и обвалоопасных склонах как в естественном состоянии, так и с реализованными мероприятиями противооползневой и противообвальной защиты.»
Мониторинг склоновых процессов предусматривают периодическим, с применением средств визуального и инструментального контроля. Состав и периодичность наблюдений определяется программой мониторинга в соответствии с указаниями СП 22.13330.2016 (раздел 12), СП 305.1325800, СП 497.1325800.2020 (раздел 9), а также пунктов 8.1.12, 8.1.17, 8.1.18.
Мониторинг склонов, подверженных опасным криогенным процессам (термоденудации, солифлюкции, курумообразованию), производится на протяжении всего периода эксплуатации строительных объектов в прибрежной зоне и присклоновых сооружений с учетом требований СП 25.13330.2020 (раздел 15), СП 497.1325800.2020 (раздел 9).».
Пункт 8.1.11. Дополнить вторым абзацем в следующей редакции:
«При строительстве и эксплуатации сооружений на многолетнемерзлых грунтах вблизи склонов мониторинг следует производить на протяжении всего жизненного цикла сооружений с учетом требований СП 25.13330.2020 (раздел 15), СП 497.1325800.2020 (раздел 9).».
Пункт 8.1.12. Заменить слова: «массивных и анкерных» на «гравитационных и анкерных».
Заменить слова: «массивных улавливающих» на «гравитационных улавливающих».
Заменить ссылки: «[7], [16], [18]» на «[3], [7]».
Заменить ссылки: «[16], [19], [20]» на «[3], [13], [14]».
Изложить в новой редакции:
«[1] Федеральный закон № 384-ФЗ от 30 декабря 2009 г. „Технический регламент о безопасности зданий и сооружений“»
2. ОДМ 218.2.033-2013 Методические рекомендации по выполнению инженерно-геологических изысканий на оползнеопасных склонах и откосах автомобильных дорог
3. ОДМ 218.2.051-2015 Рекомендации по проектированию и расчету противообвальных сооружений на автомобильных дорогах
4. ВСН 506-88 Проектирование и устройство грунтовых анкеров
5. Руководство по проектированию и технологии устройства анкерного крепления в транспортном строительстве. — М.: ЦНИИС Минтрансстроя СССР, 1987
6. ОДМ 218.2.102-2019 Рекомендации по расчету и проектированию нагельных креплений откосов автомобильных дорог
7. ОДМ 218.3.008-2011 Рекомендации по мониторингу и обследованию подпорных стен и удерживающих сооружений на оползневых участках автомобильных дорог
8. ВСН 178-91 Нормы проектирования и производства буровзрывных работ при сооружении земляного полотна
9. Приказ федеральной службы по экологическому, технологическому и атомному надзору от 3 декабря 2020 г. № 494 «Об утверждении Федеральных норм и правил в области промышленной безопасности „Правила безопасности при производстве, хранении и применении взрывчатых материалов промышленного назначения“»
10. Методические рекомендации по проектированию противообвальных и противолавинных галерей и эстакад для пропуска скальных обвалов в районах Северной строительно-климатической зоны. — М.: ЦНИИС Минтрансстроя СССР, 1972»
11. Руководство по проектированию противооползневых и противообвальных защитных сооружений. Проектирование противообвальных защитных сооружений. — М.: ЦНИИС Минтрансстроя СССР, 1983
12. Методические указания по проектированию земляного полотна (выемок) в легковыветривающихся скальных породах. — М.: ЦНИИС Минтрансстроя СССР, 1974
13. ОДМ 218.4.002-2008 Руководство по проведению мониторинга состояния эксплуатируемых мостовых сооружений
14. Методическое руководство по комплексному горно-экологическому мониторингу при строительстве и эксплуатации транспортных тоннелей (утверждено Тоннельной ассоциацией России 1 сентября 2009 г., согласовано Федеральной службой по экологическому, технологическому и атомному надзору Российской Федерации 10 августа 2009 г.)».
Ключевые слова. Дополнить словами в следующей редакции: «криогенные склоновые процессы» словами: «, гравитационные сооружения, анкерные сооружения, береговая защита, криогенные склоновые процессы».
