Утвержден и введен в действие
Постановлением Госстандарта СССР

от 23 апреля 1980 г. № 1833

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

КАНАТ ДВОЙНОЙ СВИВКИ ТИПА ЛК-Р КОНСТРУКЦИИ 6 х 19 (1 + 6 + 6/6) + 1 о. с.

СОРТАМЕНТ

Two lay rope tyre ЛК-Р construction 6 x 19 (1 + 6 + 6/6) + 1 o. c. Dimensions

ГОСТ 2688-80*

Группа В75

ОКП 12 5100, 12 5200

Взамен ГОСТ 2688-69

Постановлением Государственного комитета СССР по стандартам от 23 апреля 1980 г. № 1833 срок введения установлен

с 1 января 1982 года

Постановлением Госстандарта СССР от 22.11.91 № 1760 снято ограничение срока действия.

Переиздание (декабрь 1996 г.) с Изменениями № 1, 2, утвержденными в ноябре 1986 г., декабре 1991 г. (ИУС 2-87, 2-92).

1. Настоящий стандарт распространяется на стальные канаты двойной свивки с линейным касанием проволок в прядях типа ЛК-Р с одним органическим сердечником.

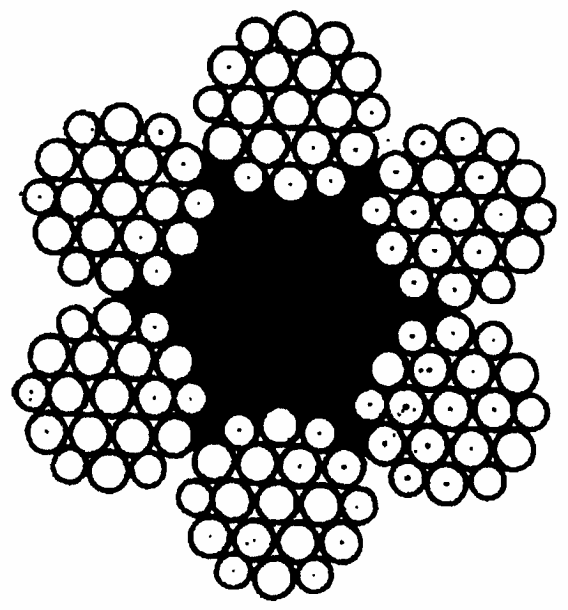

рис. 1

2. Канаты подразделяются по признакам

по назначению:

грузолюдские — ГЛ,

грузовые — Г;

по механическим свойствам марок:

ВК, В, 1;

по виду покрытия поверхности проволок в канате:

из проволоки без покрытия,

из оцинкованной проволоки в зависимости от поверхностной плотности цинка: С, Ж, ОЖ;

по направлению свивки:

правой,

левой — Л;

по сочетанию направлений свивки элементов каната:

крестовой,

односторонней — О,

комбинированной — К;

по способу свивки:

нераскручивающиеся — Н,

раскручивающиеся;

по точности изготовления:

нормальной,

повышенной — Т;

по степени уравновешенности:

рихтованные — Р,

нерихтованные.

Примеры условных обозначений

Канат диаметром 12,0 мм, грузолюдского назначения, из проволоки без покрытия, марки В, левой односторонней свивки, нераскручивающийся, нерихтованный, повышенной точности маркировочной группы 1770 Н/мм2 (180 кгс/мм2):

Канат 12-ГЛ-В-Л-О-Н-Т-1770 ГОСТ 2688-80

То же, диаметром 32,0 мм, грузового назначения, марки I, оцинкованный по группе ОЖ, правой крестовой свивки, нераскручивающийся, нерихтованный, нормальной точности маркировочной группы 1370 Н/мм2 (140 кгс/мм2):

Канат 32-Г-I-ОЖ-Н-1370 ГОСТ 2688-80

(Измененная редакция, Изм. № 1, 2).

3. Диаметр каната и основные параметры его должны соответствовать указанным в таблице.

4. Технические требования, правила приемки, методы испытаний, маркировка, упаковка, транспортирование и хранение по ГОСТ 3241-91.

Диаметр, мм					Расчетная площадь сечения	Ориентировочная масса 1000 м	Маркировочная группа, Н/мм2 (кгс/мм2)
каната	проволоки				Расчетная площадь сечения	Ориентировочная масса 1000 м	Маркировочная группа, Н/мм2 (кгс/мм2)
	центральной	первого слоя (внутреннего)	второго слоя (наружного)		всех проволок, мм2	смазанного каната, кг	1370 (140)
							Разрывное усилие Н, не менее
							суммарное всех проволок в канате	каната в целом
	6 проволок	36 проволок	36 проволок	36 проволок			суммарное всех проволок в канате	каната в целом
3,6	0,26	0,24	0,20	0,26	4,98	48,8	-	-
3,8	0,28	0,26	0,20	0,28	5,63	55,1	-	-
4,1	0,30	0,28	0,22	0,30	6,55	64,1	-	-
4,5	0,32	0,30	0,24	0,32	7,55	73,9	-	-
4,8	0,34	0,32	0,26	0,34	8,62	84,4	-	-
5,1	0,36	0,34	0,28	0,36	9,76	95,5	-	-
5,6	0,40	0,38	0,30	0,40	11,90	116,5	-	-
6,2	0,45	0,40	0,34	0,45	14,47	141,6	-	-
6,9	0,50	0,45	0,38	0,50	18,05	176,6	-	-
7,6	0,55	0,50	0,40	0,55	21,57	211,0	-	-
8,3	0,60	0,55	0,45	0,60	26,15	256,0		-
9,1	0,65	0,60	0,50	0,65	31,18	305,0	-	-
9,6	0,70	0,65	0,55	0,70	36,66	358,6	-	-
11,0	0,80	0,75	0,60	0,80	47,19	461,6	-	-
12,0	0,85	0,80	0,65	0,85	53,87	527,0	-	-
13,0	0,90	0,85	0,70	0,90	61,00	596,6	83650	71050
14,0	1,00	0,95	0,75	1,00	74,40	728,0	102000	86700
15,0	1,10	1,00	0,80	1,10	86,28	844,0	118000	100000
16,5	1,20	1,10	0,90	1,20	104,61	1025,0	143500	121500
18,0	1,30	1,20	1,00	1,30	124,73	1220,0	171000	145000
19,5	1,40	1,30	1,05	1,40	143,61	1405,0	197000	167000
21,0	1,50	1,40	1,15	1,50	167,03	1635,0	229000	194500
22,5	1,60	1,50	1,20	1,60	188,78	1850,1	259000	220000
24,0	1,70	1,60	1,30	1,70	215,49	2110,0	295500	250500
25,5	1,80	1,70	1,40	1,80	244,00	2390,0	334500	284000
27,0	1,90	1,80	1,50	1,90	274,31	2685,0	376000	319000
28,0	2,00	1,90	1,50	2,00	297,63	2910,0	408000	346500
30,5	2,20	2,10	1,60	2,20	356,72	3490,0	489000	415500
32,0	2,30	2,20	1,70	2,30	393,06	3845,0	539000	458000
33,5	2,40	2,30	1,80	2,40	431,18	4220,0	591500	502500
37,0	2,60	2,50	2,00	2,60	512,79	5015,0	703500	597500
39,5	2,80	2,60	2,20	2,80	586,59	5740,0	804500	684000
42,0	3,00	2,80	2,30	3,00	668,12	6535,0	916500	779000
44,5	3,20	3,00	2,40	3,20	755,11	7385,0	1035000	880500
47,5	3,40	3,20	2,60	3,40	861,98	8430,0	1180000	1000000
51,0	3,60	3,40	2,80	3,60	976,03	9545,0	1335000	1135000
56,0	4,00	3,80	3,00	4,00	1190,53 11650,0		1630000	1385000
Продолжение

Диаметр, мм					Расчетная площадь сечения	Ориентировочная масса 1000 м	Маркировочная группа, Н/мм2 (кгс/мм2)
каната	проволоки				Расчетная площадь сечения	Ориентировочная масса 1000 м
	центральной	первого слоя (внутреннего)	второго слоя (наружного)		всех проволок, мм2	смазанного каната, кг	1470 (150)		1570 (160)		1670 (170)
	центральной	первого слоя (внутреннего)	второго слоя (наружного)				Разрывное усилие Н, не менее
	6 проволок	36 проволок	36 проволок	36 проволок			суммарное всех проволок в канате	каната в целом	суммарное всех проволок в канате	каната в целом	суммарное всех проволок в канате	каната в целом
3,6	0,26	0,24	0,20	0,26	4,98	48,8	-	-	-	-	-	-
3,8	0,28	0,26	0,20	0,28	5,63	55,1	-	-	-	-	-	-
4,1	0,30	0,28	0,22	0,30	6,55	64,1	-	-	-	-	-	-
4,5	0,32	0,30	0,24	0,32	7,55	73,9	-	-	-	-	-	-
4,8	0,34	0,32	0,26	0,34	8,62	84,4	-	-	-	-	-	-
5,1	0,36	0,34	0,28	0,36	9,76	95,5	-	-	-	-	-	-
5,6	0,40	0,38	0,30	0,40	11,90	116,5	-	-	18650	15800	19800	16800
6,2	0,45	0,40	0,34	0,45	14,47	141,6	-	-	22650	19250	24100	20100
6,9	0,50	0,45	0,38	0,50	18,05	176,6	-	-	28300	24000	30050	25500
7,6	0,55	0,50	0,40	0,55	21,57	211,0	-	-	33860	28700	35900	30500
8,3	0,60	0,55	0,45	0,60	26,15	256,0	-	-	41000	34800	43550	36950
9,1	0,65	0,60	0,50	0,65	31,18	305,0	-	-	48850	41500	51900	44100
9,6	0,70	0,65	0,55	0,70	36,66	358,6	-	-	57450	48850	61050	51850
11,0	0,80	0,75	0,60	0,80	47,19	461,6	-	-	73950	62850	78600	66750
12,0	0,85	0,80	0,65	0,85	53,87	527,0	-	-	84450	71750	89700	76200
13,0	0,90	0,85	0,70	0,90	61,00	596,6	89650	76190	95600	81250	101500	86300
14,0	1,00	0,95	0,75	1,00	74,40	728,0	109000	92850	116500	98950	123500	105000
15,0	1,10	1,00	0,80	1,10	86,28	844,0	126500	107000	135000	114500	143500	122000
16,5	1,20	1,10	0,90	1,20	104,61	1025,0	153500	130000	164000	139000	174000	147500
18,0	1,30	1,20	1,00	1,30	124,73	1220,0	183000	155000	195500	166000	207500	176000
19,5	1,40	1,30	1,05	1,40	143,61	1405,0	211000	178500	225000	191000	239000	203000
21,0	1,50	1,40	1,15	1,50	167,03	1635,0	245500	208000	261500	222000	278000	236000
22,5	1,60	1,50	1,20	1,60	188,78	1850,0	277500	235500	296000	251000	314500	267000
24,0	1,70	1,60	1,30	1,70	215,49	2110,0	316500	269000	337500	287000	359000	304500
25,5	1,80	1,70	1,40	1,80	244,00	2390,0	358500	304500	382500	324500	406500	345000
27,0	1,90	1,80	1,50	1,90	274,31	2685,0	403000	342000	430000	365000	457000	388000
28,0	2,00	1,90	1,50	2,00	297,63	2910,0	437500	371000	466500	396000	495500	421000
30,5	2,20	2,10	1,60	2,20	356,72	3490,0	524000	445500	559000	475000	594000	504500
32,0	2,30	2,20	1,70	2,30	393,06	3845,0	577500	490500	616000	523500	654500	556000
33,5	2,40	2,30	1,80	2,40	431,18	4220,0	633500	538500	676000	574000	718000	610500
37,0	2,60	2,50	2,00	2,60	512,79	5015,0	753500	640000	804000	683000	854000	725000
39,5	2,80	2,60	2,20	2,80	586,59	5740,0	862000	732500	919500	781500	977000	828000

42,0 3,00 2,80 2,30 3,00 668,12 6535,0 982000 833000 1045000 890000 44,5 3,20 3,00 2,40 3,20 755,11 7385,0 1110000 941000 1180000 1000000 47,5 3,40 3,20 2,60 3,40 861,98 8430,0 1265000 1070000 1350000 1145000		1110000 945000 1255000 1035000 1435000 1185000
51,0 3,60 3,40 2,80 3,60 976,03 9545,0	1430000 1215000 1530000 1295000 1625000 1340000
56,0 4,00 3,80 3,00 4,00 1190,53 11650,0	1750000 1480000 1865000 1580000 1980000 1635000

Продолжение

Диаметр, мм					Расчетная площадь сечения	Ориентировочная масса 1000 м	Маркировочная группа, Н/мм2 (кгс/мм2)
каната	проволоки				Расчетная площадь сечения	Ориентировочная масса 1000 м	Маркировочная группа, Н/мм2 (кгс/мм2)
	центральной	первого слоя (внутреннего)	второго слоя (наружного)		всех проволок, мм2	смазанного каната, кг	1770 (180)		1860 (190)
	центральной	первого слоя (внутреннего)	второго слоя (наружного)				Разрывное усилие Н, не менее
	6 проволок	36 проволок	36 проволок	36 проволок			суммарное всех проволок в канате	каната в целом	суммарное всех проволок в канате	каната в целом
3,6	0,26	0,24	0,20	0,26	4,98	48,8	8780	7465	9270	7880
3,8	0,28	0,26	0,20	0,28	5,63	55,1	9930	8400	10450	8750
4,1	0,30	0,28	0,22	0,30	6,55	64,1	11550	9750	12150	10150
4,5	0,32	0,30	0,24	0,32	7,55	73,9	13300	11250	14050	11750
4,8	0,34	0,32	0,26	0,34	8,62	84,4	15200	12850	16050	13400
5,1	0,36	0,34	0,28	0,36	9,76	95,5	17200	14600	18150	15150
5,6	0,40	0,38	0,30	0,40	11,90	116,5	20950	17800	22150	18550
6,2	0,45	0,40	0,34	0,45	14,47	141,6	25500	21100	26900	22250
6,9	0,50	0,45	0,38	0,50	18,05	176,6	31800	26300	33600	27450
7,6	0,55	0,50	0,40	0,55	21,57	211,0	38000	32300	40150	32900
8,3	0,60	0,55	0,45	0,60	26,15	256,0	46100	38150	48650	39850
9,1	0,65	0,60	0,50	0,65	31,18	305,0	55000	45450	58050	47500
9,6	0,70	0,65	0,55	0,70	36,66	358,6	64650	53450	68250	55950
11,0	0,80	0,75	0,60	0,80	47,19	461,6	83200	68800	87850	72000
12,0	0,85	0,80	0,65	0,85	53,87	527,0	95000	78550	100000	81900
13,0	0,90	0,85	0,70	0,90	61,00	596,6	107500	89000	113500	92800
14,0	1,00	0,95	0,75	1,00	74,40	728,0	131000	108000	138500	112500
15,0	1,10	1,00	0,80	1,10	86,28	844,0	152000	125500	160500	131000
16,5	1,20	1,10	0,90	1,20	104,61	1025,0	184500	152000	194500	159000
18,0	1,30	1,20	1,00	1,30	124,73	1220,0	220000	181500	232000	189500
19,5	1,40	1,30	1,05	1,40	143,61	1405,0	253000	209000	267000	218500

21,0 1,50 1,40 1,15 1,50 167,03 1635,0 294500 243500 22,5 1,60 1,50 1,20 1,60 188,78 1850,0 333000 275000 24,0 1,70 1,60 1,30 1,70 215,49 2110,0 380000 314000 25,5 1,80 1,70 1,40 1,80 244,00 2390,0 430000 356000 27,0 1,90 1,80 1,50 1,90 274,31 2685,0 483500 399500 28,0 2,00 1,90 1,50 2,00 297,63 2910,0 525000 434000 30,5 2,20 2,10 1,60 2,20 356,72 3490,0 629000 520000 32,0 2,30 2,20 1,70 2,30 393,06 3845,0 693000 573000 33,5 2,40 2,30 1,80 2,40 431,18 4220,0 760500 629000		311000 254000 351500 287500 401000 328000 454000 372000 510500 418000 554000 453500 664000 544000 731500 599500 802500 658000
37,0 2,60 2,50 2,00 2,60 512,79 5015,0	904500 748000 954500 782500
39,5 2,80 2,60 2,20 2,80 586,59 5740,0	1030000 856000 1090000 891500
42,0 3,00 2,80 2,30 3,00 668,12 6535,0	1175000 975000 1240000 101000
44,5 3,20 3,00 2,40 3,20 755,11 7385,0	1330000 1075000 — -
47,5 3,40 3,20 2,60 3,40 861,98 8430,0	1520000 1230000 — -
51,0 3,60 3,40 2,80 3,60 976,03 9545,0	1720000 1395000 — -
56,0 4,00 3,80 3,00 4,00 1190,53 11650,0	2100000 1705000 — -

Продолжение

Диаметр, мм					Расчетная площадь сечения	Ориентировочная масса 1000 м	Маркировочная группа, Н/мм2 (кгс/мм2)
каната	проволоки				Расчетная площадь сечения	Ориентировочная масса 1000 м	Маркировочная группа, Н/мм2 (кгс/мм2)
	центральной	первого слоя (внутреннего)	второго слоя (наружного)		всех проволок, мм2	смазанного каната, кг	1960 (200)		2060 (210)
	центральной	первого слоя (внутреннего)	второго слоя (наружного)				Разрывное усилие Н, не менее
	6 проволок	36 проволок	36 проволок	36 проволок			суммарное всех проволок в канате	каната в целом	суммарное всех проволок в канате	каната в целом
3,6	0,26	0,24	0,20	0,26	4,98	48,8	9760	8295	10200	8600
3,8	0,28	0,26	0,20	0,28	5,63	55,1	11000	9350	11550	9700
4,1	0,30	0,28	0,22	0,30	6,55	64,1	12800	10850	13450	11250
4,5	0,32	0,30	0,24	0,32	7,55	73,9	14750	12500	15500	12800
4,8	0,34	0,32	0,26	0,34	8,62	84,4	16850	13900	17700	14450
5,1	0,36	0,34	0,28	0,36	9,76	95,5	19100	15800	20050	16450

5,6 0,40 0,38 0,30 0,40 11,90 116,5 23300 19350 6,2 0,45 0,40 0,34 0,45 14,47 141,6 28350 23450 6,9 0,50 0,45 0,38 0,50 18,05 176,6 35350 28700 7,6 0,55 0,50 0,40 0,55 21,57 211,0 42250 34200 8,3 0,60 0,55 0,45 0,60 26,15 256,0 51250 41600 9,1 0,65 0,60 0,50 0,65 31,18 305,0 61100 49600 9,6 0,70 0,65 0,55 0,70 36,66 358,6 71850 58350 11,0 0,80 0,75 0,60 0,80 47,19 461,0 92450 75100 12,0 0,85 0,80 0,65 0,85 53,87 527,6 105500 85750 13,0 0,90 0,85 0,70 0,90 61,00 596,6 119500 97000 14,0 1,00 0,95 0,75 1,00 74,40 728,0 145500 118000 15,0 1,10 1,00 0,80 1,10 86,28 844,0 169000 137000 16,5 1,20 1,10 0,90 1,20 104,61 1025,0 205000 166000		24450 20000 29750 24350 37150 29850 44350 35500 53800 43200 64150 51700 — - - — - - — - - — - - — -
18,0 1,30 1,20 1,00 1,30 124,73 1220,0	244000 198000 — -

19,5  1,40  1,30   1,05  1,40  143,61   1405,0   281000   228000  -        -
21,0  1,50  1,40   1,15  1,50  167,03   1635,0   327000   265500  -        -
22,5  1,60  1,50   1,20  1,60  188,78   1850,0   370000   303500  -        -
24,0  1,70  1,60   1,30  1,70  215,49   2110,0   422000   343000  -        -
25,5  1,80  1,70   1,40  1,80  244,00   2390,0   478000   388500  -        -
27,0  1,90  1,80   1,50  1,90  274,31   2685,0   537500   436500  -        -

28,0  2,00  1,90   1,50  2,00  297,63   2910,0   583000   473500  -        -
30,5  2,20  2,10   1,60  2,20  356,72   3490,0   699000   567500  -        -
32,0  2,30  2,20   1,70  2,30  393,06   3845,0   770000   625500  -        -
33,5  2,40  2,30   1,80  2,40  431,18   4220,0   845000   686000  -        -
37,0  2,60  2,50   2,00  2,60  512,79   5015,0   1005000  816000  -        -
39,5  2,80  2,60   2,20  2,80  586,59   5740,0   1145000  938500  -        -

42,0  3,00  2,80   2,30  3,00  668,12   6535,0   1305000  1060000 -        -
44,5  3,20  3,00   2,40  3,20  755,11   7385,0   -        -       -        -
47,5  3,40  3,20   2,60  3,40  861,98   8430,0   -        -       -        -
51,0  3,60  3,40   2,80  3,60  976,03   9545,0   -        -       -        -
56,0  4,00  3,80   3,00  4,00  1190,53  11650,0  -        -       -        -

Продолжение

Диаметр, мм					Расчетная площадь сечения	Ориентировочная масса 1000 м	Маркировочная группа, Н/мм2 (кгс/мм2)
каната	проволоки				Расчетная площадь сечения	Ориентировочная масса 1000 м	Маркировочная группа, Н/мм2 (кгс/мм2)
	центральной	первого слоя (внутреннего)	второго слоя (наружного)		всех проволок, мм2	смазанного каната, кг	2160 (220)
	центральной	первого слоя (внутреннего)	второго слоя (наружного)				Разрывное усилие Н, не менее
	6 проволок	36 проволок	36 проволок	36 проволок			суммарное всех проволок в канате	каната в целом
3,6	0,26	0,24	0,20	0,26	4,98	48,8	10700	8910
3,8	0,28	0,26	0,20	0,28	5,63	55,1	12100	10000
4,1	0,30	0,28	0,22	0,30	6,55	64,1	14100	11650
4,5	0,32	0,30	0,24	0,32	7,55	73,9	16250	13100
4,8	0,34	0,32	0,26	0,34	8,62	84,4	18550	14950
5,1	0,36	0,34	0,28	0,36	9,76	95,5	21000	17050

5,6 0,40 0,38 0,30 0,40 11,90 116,5	25650 20700
6,2 0,45 0,40 0,34 0,45 14,47 141,6	31150 25200
6,9 0,50 0,45 0,38 0,50 18,05 176,6	- -
7,6 0,55 0,50 0,40 0,55 21,57 211,0	- -
8,3 0,60 0,55 0,45 0,60 26,15 256,0	- -
9,1 0,65 0,60 0,50 0,65 31,18 305,0	- -
9,6 0,70 0,65 0,55 0,70 36,66 358,6	- -
11,0 0,80 0,75 0,60 0,80 47,19 461,6	- -
12,0 0,85 0,80 0,65 0,85 53,87 527,0	- -
13,0 0,90 0,85 0,70 0,90 61,00 596,0	- -
14,0 1,00 0,95 0,75 1,00 74,40 728,0	- -
15,0 1,10 1,00 0,80 1,10 86,28 844,0	- -
16,5 1,20 1,10 0,90 1,20 104,61 1025,0	- -
18,0 1,30 1,20 1,00 1,30 124,73 1220,0	- -

19,5  1,40  1,30   1,05  1,40  143,61  1405,0     -        -
21,0  1,50  1,40   1,15  1,50  167,03  1635,0     -        -
22,5  1,60  1,50   1,20  1,60  188,78  1850,0     -        -
24,0  1,70  1,60   1,30  1,70  215,49  2110,0     -        -
25,5  1,80  1,70   1,40  1,80  244,00  2390,0     -        -
27,0  1,90  1,80   1,50  1,90  274,31  2685,0     -        -

28,5  2,00  1,90   1,50  2,00  297,63  2910,0     -        -
30,5  2,20  2,10   1,60  2,20  356,72  3490,0     -        -
32,0  2,30  2,20   1,70  2,30  393,06  3845,0     -        -
33,5  2,40  2,30   1,80  2,40  431,18  4220,0     -        -
37,0  2,60  2,50   2,00  2,60  512,79  5015,0     -        -
39,5  2,80  2,60   2,20  2,80  586,59  5740,0     -        -

42,0  3,00  2,80   2,30  3,00  668,12  6535,0     -        -
44,5  3,20  3,00   2,40  3,20  755,11  7385,0     -        -
47,5  3,40  3,20   2,60  3,40  861,98  8430,0     -        -
51,0  3,60  3,40   2,80  3,60  976,03  9545,0     -        -
56,0  4,00  3,80   3,00  4,00  1190,53 11650,0    -        -

*Примечания.* 1. Канаты, разрывное усилие которых приведено слева от жирной линии, изготовляют из проволоки без покрытия и оцинкованной. Канаты из оцинкованной проволоки групп Ж и ОЖ диаметрами 51,0 и 56,0 мм маркировочной группы 1370 Н/мм2 (140 кгс/мм2), 42,0 - 47,5 мм  маркировочной группы 1470 Н/мм2 (150 кгс/мм2), 30,5 - 47,5 мм маркировочной группы 1570 Н/мм2 (160 кгс/мм2), 30,5 - 39,5 мм маркировочной группы 1670 Н/мм2, (170 кгс/мм2), 21,0 - 33,5 мм маркировочной группы 1770 Н/мм2 (180 кгс/мм2), 11,0 - 16,5 мм маркировочной группы 1960 Н/мм2 (200 кгс/мм2) изготовляют по согласованию изготовителя с потребителем.

Канаты, разрывное усилие которых приведено справа от жирной линии, изготовляют из проволоки без покрытия. Допускается по согласованию изготовителя с потребителем изготовление канатов из оцинкованной проволоки.

2. Диаметры канатов более 10 мм округлены до целых чисел или до 0,5 мм.

(Измененная редакция, Изм. № 1, 2).
