Изменение № 2 к СП 382.1325800.2017 «Конструкции деревянные клееные на вклеенных стержнях. Методы расчета»
(утв. и введено в действие Приказом Минстроя России от 19.12.2023 № 952/пр)
Примечание
Текст документа приведен в соответствии с публикацией на сайте https://www.minstroyrf.ru/ по состоянию на 13.02.2024. Документ введен в действие с 20.01.2024.
Утверждено и введено в действие Приказом Министерства строительства и жилищно-коммунального хозяйства Российской Федерации (Минстрой России) от 19 декабря 2023 г. № 952/пр
ИЗМЕНЕНИЕ № 2 К СП 382.1325800.2017 «КОНСТРУКЦИИ ДЕРЕВЯННЫЕ КЛЕЕНЫЕ НА ВКЛЕЕННЫХ СТЕРЖНЯХ. МЕТОДЫ РАСЧЕТА»
Дата введения 20 января 2024 года
Подраздел 8.6. Дополнить наименованием подраздела 8.7 в следующей редакции:
«8.7 Соединения на клеевинтовых стержнях, работающие под углом к волокнам.......................................................».
Подраздел 9.6. Дополнить наименованием подраздела 9.7 в следующей редакции:
«9.7 Крупнопанельное домостроение....................................».
Дополнить шестым абзацем в следующей редакции:
«Изменение № 2 разработано институтом АО „НИЦ „Строительство“ — ЦНИИСК им. В.А. Кучеренко (руководитель разработки — канд. техн. наук А.А. Погорельцев, д-р техн. наук С.Б. Турковский, канд. техн. наук П.Н. Смирнов, инж. М.А. Филимонов).».
Пункт 1.1. Дополнить сокращение: «(КДК)» словами: «, конструкций из древесины многослойной клееной из шпона (LVL), из древесины перекрестноклееной (ДПК),».
ГОСТ 31938. Заменить год утверждения: «2012» на «2022».
СП 14.13330.2018. Заменить слова: «(с изменением № 1)» на «(с изменениями № 2, № 3)».
СП 16.13330.2017. Заменить слова: «(с изменениями № 1, № 2)» на «(с изменениями № 1, № 2, № 3, № 4, № 5)».
СП 28.13330.2018. Заменить слова: «(с изменениями № 1, № 2)» на «(с изменениями № 1, № 2, № 3)».
СП 63.13330.2018. Заменить слова: «(с изменением № 1)» на «(с изменениями № 1, № 2)».
СП 64.13330.2017. Заменить слова: «(с изменениями № 1, № 2)» на «(с изменениями № 1, № 2, № 3)».
СП 70.13330.2012. Заменить слова: «(с изменениями № 1, № 3)» на «(с изменениями № 1, № 3, № 4, № 5)».
Заменить наименования ссылочных документов:
«ГОСТ 30247.0-94 Конструкции строительные. Методы испытаний на огнестойкость. Общие требования» на «ГОСТ 30247.0-94 (ИСО 834-75) Конструкции строительные. Методы испытаний на огнестойкость. Общие требования».
Дополнить наименованиями ссылочных документов:
«ГОСТ 19414-2023 Конструкции деревянные клееные. Общие требования к зубчатым клеевым соединениям»;
«ГОСТ 33082-2014 Конструкции деревянные. Методы определения несущей способности узловых соединений»;
«ГОСТ 33124-2021 Брус многослойный клееный из шпона. Технические условия»;
«ГОСТ ISO 3506-1-2014 Механические свойства крепежных изделий из коррозионно-стойкой нержавеющей стали. Часть 1. Болты, винты и шпильки»;
«СП 299.1325800.2017 Конструкции деревянные с узлами на винтах. Правила проектирования (с изменением № 1)».
Исключить наименование ссылочного документа:
«ГОСТ 33080-2014 Конструкции деревянные. Классы прочности конструкционных пиломатериалов и методы их определения».
Пункт 4.1. Сокращение ДК. Дополнить сокращением ДПК (CLT) в следующей редакции:
«ДПК (CLT) — древесина перекрестноклееная;».
Пункт 5.3. Первое предложение. Заменить слова: «и, при необходимости,» на «или конструкционными мерами и».
Второе предложение. Изложить в новой редакции:
«Огнезащитную обработку влагостойкими огнезащитными составами следует выполнять до монтажа конструкций, невлагостойкими — после устройства кровли и теплового контура (в холодный период).».
6 Требования к элементам соединений
6.1 Требования к материалам узловых соединений
Пункт 6.1.1. Первый абзац. Первое предложение. Изложить в новой редакции:
«6.1.1 Для изготовления КДК, в том числе для блоков стен и перекрытий, оснащенных закладными деталями на вклеенных и клеевинтовых стержнях, следует применять древесину хвойных пород, кроме древесины лиственницы.».
Четвертый абзац. Заменить ссылки: «ГОСТ 20850, ГОСТ 33080, ГОСТ 33081» на «ГОСТ 19414, ГОСТ 20850, ГОСТ 33081».
Пункт 6.1.2. Изложить в новой редакции:
«6.1.2 Следует изготовлять LVL/ДШК из шпона древесины хвойных пород или березы в соответствии с требованиями ГОСТ 33124. Прочность ДШК должна быть не ниже нормативных сопротивлений, приведенных в СП 64.13330.2017 (приложение В).»
ДПК следует изготовлять в соответствии с требованиями ГОСТ Р 56706.».
Пункт 6.1.3. Первый абзац. Второе предложение. Заменить слова: «при необходимости» на «для».
Второй абзац. Исключить слово: «соответствующими»; заменить слово: «технологичности» на «технологических параметров».
Пункт 6.1.5. Изложить в новой редакции:
«6.1.5 Диаметр отверстия в древесине должен превышать:»
- номинальный диаметр одиночно вклеиваемого стержня из арматуры периодического профиля классов А300 — А600 и композитной арматуры периодического профиля на 4 — 5 мм;
- номинальный диаметр группы вклеиваемых стержней, объединенных стальной деталью на сварке из арматуры периодического профиля классов А300 — А600, на 5 — 7 мм;
- наружный диаметр резьбы винтовых стержней на 2 мм;
- внутренний диаметр резьбы клеевинтовых стержней на 0 — 0,5 мм;
- диаметр гладких стержней (для вклеенных нагелей) на 2 мм.».
6.2 Требования к вклеиваемым стержням
Пункт 6.2.1. Исключить слово: «алюминиевых».
Пункт 6.2.2. Второй абзац. Исключить слово: «высокопрочную».
Четвертый абзац. Заменить слова: «могут быть защищены» на «допускается защищать».
Пункт 6.2.3. Исключить слово: «алюминиевых».
Пункт 6.2.4. Дополнить вторым предложением в следующей редакции:
«Композитные стержни должны иметь периодическое сечение, кроме нагелей, которые должны иметь круглое сечение.».
Пункт 6.2.5. Изложить в новой редакции:
«6.2.5 Клеевинтовые стержни следует выполнять классов прочности 5.6 — 12.9 по ГОСТ ISO 898-1 или из коррозионно-стойкой нержавеющей стали по ГОСТ ISO 3506-1, с крупной резьбой по всей длине по ГОСТ 24705.».
7 Расчетные характеристики материалов
Пункт 7.2. Дополнить предложением в следующей редакции:
«Расчетные сопротивления винтовых стержней принимают по СП 16.13330, как для болтов класса прочности 5.6 — 12.9.».
Пункт 7.4. Дополнить слова: «продавливанию стержней» словами: «, или древесины на сдвиг в клеевинтовом соединении,».
Формула (7.1). Изложить в новой редакции:
« R_{\text{вс}}(R_{\text{квс}}) = R_{\text{вс}}^{\text{А}}(R_{\text{квс}}^{\text{А}})m_{\text{дл}}\Pi m_{i} , (7.1)».
Экспликация. Обозначение «RвсА». Дополнить обозначением «RквсА» в следующей редакции:
«RквсА — расчетное сопротивление выдергиванию или продавливанию клеевинтовых стержней, МПа, принимаемое по 8.7.1 для древесины влажностью 12% для режима нагружения А, согласно таблице 7.2, в сооружениях 2-го класса функционального назначения согласно СП 64.13330.2017 (приложение А) при сроке эксплуатации 50 лет;».
8.2 Соединения на стержнях, вклеенных вдоль волокон
Пункт 8.2.1. Первый абзац. Второе предложение. Заменить слова: «на два диаметра» на «от двух диаметров».
Пункт 8.2.2. Изложить в новой редакции:
«8.2.2 Расчетное значение несущей способности на выдергивание или продавливание Tвс0, МН, стержня, вклеиваемого вдоль волокон, в растянутых и сжатых стыках элементов деревянных конструкций из сосны и ели следует определять по формуле»
T_{\text{вс}0} = R_{\text{вс}0}d_{1}\pi l_{\text{р}}k_{\text{с}} \leq F_{\alpha}R_{\alpha} , (8.1)
где Rвс0 — расчетное сопротивление выдергиванию или продавливанию стержня, вклеенного вдоль волокон, МПа, определяемое по формуле (7.1) и позиции 1 таблицы 7.1;
lр — расчетная длина стержня, м, определяемая по формуле
здесь l — длина заделываемой части стержня, м, которую следует принимать по расчету, но не менее 10d;
lо = 3d — глубина возможного снижения прочности клеевой прослойки при сварке; для стержней без сварки lо = 0;
d — диаметр вклеиваемого стержня, м;
kс — коэффициент, учитывающий неравномерность распределения напряжений сдвига в зависимости от длины заделываемой части стержня, который следует определять по формуле
k_{\text{с}} = a_{c} - b_{c} \frac{l_{\text{р}}}{d} , (8.3)
F_{\alpha} — площадь сечения стержня, м2;
R_{\alpha} — расчетное сопротивление материала стержня, МПа.».
8.3 Соединения на стержнях, вклеенных под углом к волокнам
Пункт 8.3.1. Изложить в новой редакции:
«8.3.1 Расчетное значение несущей способности T_{\text{вс}\alpha} , МН, стержня, вклеиваемого под углом к волокнам, на выдергивание или продавливание в стыках КДК следует определять по формуле»
T_{\text{вс}\alpha} = R_{\text{вс}\alpha}\pi d_{1}l_{\text{р}}k_{\sigma}k_{\text{с}}k_{d} \leq F_{\alpha}R_{\alpha} , (8.4)
где R_{\text{вс}\alpha} — расчетное сопротивление древесины выдергиванию или продавливанию стержня, вклеенного под углом к волокнам, принимаемое по формуле (7.1) и позиции 2 таблицы 7.1, МПа;
kd — коэффициент, учитывающий зависимость расчетного сопротивления от диаметра стержня
Для стержней, работающих на выдергивание в зоне растягивающих напряжений вдоль волокон древесины, превышающих 20% расчетного сопротивления древесины растяжению, значения коэффициента k_{\sigma} следует определять по формуле
k_{\sigma} = 1 - b_{\sigma}\sigma , (8.6)
\sigma — максимальные растягивающие напряжения, МПа.
В других зонах k_{\sigma} = 1 .».
8.5 Соединения на вклеенных нагелях
Пункт 8.5.4. Формула (8.12). Экспликация. Обозначение « \gamma_{m} ». Дополнить слова: «по формуле (3)» ссылкой: «СП 64.13330.2017».
8.6 Поперечное армирование конструкций
Пункт 8.6.1. Заменить слова: «и клееввинченными стержнями» на «вклеенными или клеевинтовыми стержнями или винтами».
Пункт 8.6.2. Дополнить подразделом 8.7 в следующей редакции:
«8.7 Соединения на клеевинтовых стержнях, работающие под углом к волокнам»
8.7.1 Расчетное значение несущей способности T_{\text{квс}\alpha} , МН, клеевинтового стержня, установленного под углом к волокнам, на выдергивание или продавливание в стыках КДК следует определять по формуле
T_{\text{квс}\alpha} = R_{\text{квс}\alpha}\pi dl_{\text{р}}k_{\sigma}k_{d(\text{квс})} \leq A_{bn}R_{bt} , (8.14)
где R_{\text{квс}\alpha} — расчетное сопротивление древесины выдергиванию или продавливанию клеевинтового стержня, установленного под углом к волокнам, принимаемое для угла 45° равным 5 МПа для режима нагружения А по таблице 7.2 (для других углов R_{\text{квс}\alpha} следует определять по ГОСТ 33082);
d — наружный диаметр резьбы стержня, м;
lр — расчетная длина стержня, м;
k_{\sigma} — коэффициент, применяемый для клеевинтовых стержней, работающих на выдергивание в зоне растягивающих напряжений вдоль волокон древесины, превышающих 20% от расчетного сопротивления древесины растяжению, значения коэффициента k_{\sigma} следует определять по формуле
k_{\sigma} = 1 - b_{\sigma}\sigma , (8.15)
\sigma — максимальные растягивающие напряжения, МПа.
В других зонах k_{\sigma} = 1 .
kd(квс) — коэффициент, учитывающий зависимость расчетного сопротивления от диаметра клеевинтового стержня, принимаемый равным 1,0 для стержня с d = 20 мм (для других диаметров kd(квс) следует определять по ГОСТ 33082);
Abn — площадь сечения стержня, определяемая по внутреннему диаметру резьбы клеевинтового стержня, м2;
Rbt — расчетное сопротивление стали стержня растяжению, МПа (определяемое по СП 16.13330.2017 (таблица Г.5)).
8.7.2 Параметры расстановки клеевинтовых стержней следует принимать по 8.3.2.».
9 Указания по проектированию конструкций на вклеенных стержнях
Пункт 9.1.1. Первый абзац. Второе предложение. Заменить слово: «применяют» на «используют».
Пункт 9.2.3. Первый абзац. Заменить слова: «могут быть» на «проектируют».
Пункт 9.2.4. Заменить слова: «рекомендуются к применению» на «следует применять».
Пункт 9.3.1. Заменить слова: «вклеенных или клееввинченных стержней, а также» на «вклеенных стержней, а также клеевинтовых стержней или».
Пункт 9.3.4. Первое предложение. Дополнить слова: «составных балок» словами: «на наклонно вклеенных и клеевинтовых стержнях,».
Пункт 9.4.5. Исключить слово: «преимущественно».
Пункт 9.5.1. Третий абзац. Заменить слова: «Рекомендуемые пролеты» на «Пролеты».
Пункт 9.5.3. Заменить слова: «могут состоять» на «состоят».
Пункт 9.5.4. Изложить в новой редакции:
«9.5.4 Сопряжения верхних поясов ферм с нижними следует выполнять жесткими или шарнирными. При большой длине пояса ферм выполняют сборными с жесткими стыками.».
Пункт 9.5.10. Первое предложение. Исключить.
Второе предложение. Дополнить слова: «укрупнительных узлов» словами: «в сборных фермах».
Пункт 9.6.5. Второй абзац. Исключить слова: «, как правило,».
Пункт 9.6.15. Дополнить подразделом 9.7 в следующей редакции:
«9.7 Крупнопанельное домостроение»
9.7.1 Древесину перекрестноклееную (ДПК) и клееные элементы крупноблочного деревянного домостроения, используемые в качестве несущих и ограждающих конструкций (плит перекрытий и покрытий, панелей стен и перегородок и др.) и элементов обеспечения пространственной жесткости зданий и сооружений, в заводских условиях оснащаются металлическими закладными деталями, закрепленными по торцам и (или) кромкам с помощью вклеенных или клеевинтовых V-образных анкеров.
9.7.2 V-образный анкер представляет собой два вклеенных под углом к волокнам арматурных стержня или клеевинтовых стержня, объединенных в пересечении на поверхности клееного элемента закладной деталью.
9.7.3 Узловые соединения блоков стен и перекрытий на клеевинтовых стержнях выполняют с помощью стальных соединительных деталей, которые крепятся к клеевинтовым стержням посредством резьбового соединения.
9.7.4 Расчет V-образного анкера производят на усилия сдвига или другие приложенные в точке пересечения стержней анкера и полученные из расчета здания. Эти усилия раскладываются по направлению ветвей анкера. На эти усилия рассчитывают или проверяют длину и сечение стержней анкера по формулам и требованиям 8.3 или 8.7, а также определяют несущую способность соединительных деталей в соответствии с требованиями СП 16.13330. Схема действующих усилий в узле на клеевинтовых стержнях показана на рисунке 9.14.

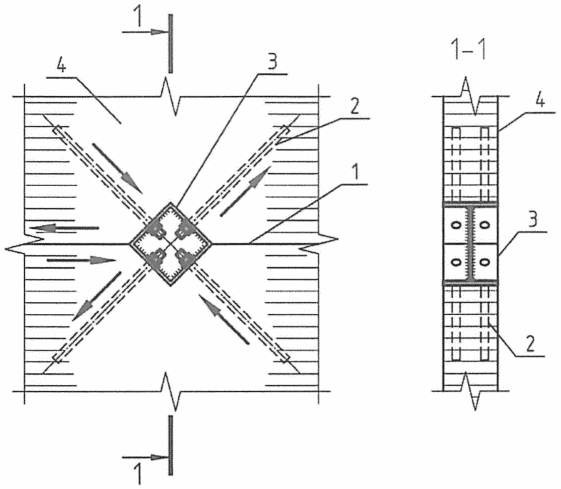

1 — стык с уплотнительной прокладкой; 2 — клеевинтовой стержень; 3 — соединительная деталь; 4 — блок стены или перекрытия из КДК
Рисунок 9.14 — Устройство узлового соединения клееных блоков стен и перекрытий на клеевинтовых стержнях по плоскости сплачивания
9.7.5 V-образные анкера по длине шва сплачивания блоков следует расставлять равномерно, но не менее трех (два по краям и один в середине). Шаг анкеров принимают не менее 1 м.
9.7.6 Минимальную длину заделываемой части вклеенного или клеевинтового стержня в узловых соединениях клееных блоков стен и перекрытий следует принимать по расчету, но не менее 15d.
9.7.7 Для клееных блоков стен и перекрытий, в узлах которых вклеенные и клеевинтовые стержни работают в зоне растягивающих напряжений поперек волокон древесины, следует выполнять поперечное армирование конструкций.
9.7.8 Клееные блоки для стен и перекрытий в заводских условиях должны быть защищены от атмосферных воздействий и загрязнения в соответствии с требованиями по обеспечению надежности деревянных конструкций, указанных в СП 64.13330, а также с учетом требований СП 28.13330 и СП 70.13330.».
Приложение А Вклеивание стержней
Пункт А.2.2. Второй абзац. Третье предложение. Заменить слова: «Стержни могут быть оцинкованы» на «Допускается использование оцинкованных стержней».
Третий абзац. Первое предложение. Заменить слово: «могут» на «должны».
Пункт А.4.5. Исключить значение: «- 20 °C;».
Пункт А.5.2. Дополнить вторым абзацем в следующей редакции:
«Для клеев, таких как теплостойкие клеи, клеи для применения при пониженной или повышенной температуре наружного воздуха и т.д., температурный режим вклеивания может отличаться. При вклеивании следует выполнять требования технической документации предприятия — изготовителя клея. При этом до начала работ по вклеиванию стержней следует провести контрольные испытания по ГОСТ Р 58558 образцов, изготовленных при данном температурном режиме.».
Пункт А.5.5. Исключить.
Пункт А.6.3. Заменить слова: «могут привести» на «приводят».
Пункт А.7.2. Изложить в новой редакции:
«А.7.2 После 12 ч выдержки соединения конструкции допускается перемещать, кантовать, но не допускается их нагружать.».
Пункт А.8.4. Заменить слово: «асбеста» на «хризотилцемента (хризотила)».
Заменить слова: «слоистая из клееного» на «многослойная клееная из».
