Изменение № 2 к СП 367.1325800.2017 «Здания жилые и общественные. Правила проектирования естественного и совмещенного освещения»

Министерство строительства и жилищно-коммунального хозяйства Российской Федерации · № СП 367.1325800.2017Действующий акт

(утв. и введено в действие Приказом Минстроя России от 20.12.2022 № 1092/пр)

Примечание

Текст документа приведен в соответствии с публикацией на сайте https://minstroyrf.gov.ru/ по состоянию на 28.02.2023. Документ введен в действие с 21.01.2023.

Утверждено и введено в действие Приказом Министерства строительства и жилищно-коммунального хозяйства Российской Федерации (Минстрой России) от 20 декабря 2022 г. № 1092/пр

ИЗМЕНЕНИЕ № 2 К СП 367.1325800.2017 «ЗДАНИЯ ЖИЛЫЕ И ОБЩЕСТВЕННЫЕ. ПРАВИЛА ПРОЕКТИРОВАНИЯ ЕСТЕСТВЕННОГО И СОВМЕЩЕННОГО ОСВЕЩЕНИЯ»

ОКС 91.160.01

Дата введения 21 января 2023 года

Содержание

Раздел 8. Дополнить наименованием подраздела 8.7 в следующей редакции:

«8.7 Расчет КЕО от световодов естественного света в общественных и жилых зданиях».

Приложение А. Наименование. Изложить в новой редакции:

«Приложение А Методика расчета естественного освещения жилых и общественных помещений».

Дополнить наименованием приложения В в следующей редакции:

«Приложение В Расчет КЕО от световодов естественного света инженерным методом».

Библиография. Исключить.».

Введение

Дополнить пятым абзацем в следующей редакции:

«Изменение № 2 к СП 367.1325800.2017 разработано авторским коллективом федерального государственного бюджетного учреждения „Научно-исследовательский институт строительной физики Российской академии архитектуры и строительных наук“ (канд. техн. наук И.А. Шмаров, В.В. Земцов, Л.В. Бражникова, канд. техн. наук Е.В. Коркина) и ООО „ЦЕРЕРА-ЭКСПЕРТ“ (Е.А. Литвинская), при участии ФГБОУ ВО МГСУ (А.К. Соловьев), ООО „РусКЕО“ (А.В. Нахалов), ООО „СОЛАРЖИ 18“ (А.И. Стерхов).».

1 Область применения

Первый абзац. Заменить слова: «работы зрения» на «зрительных работ».

Дополнить область применения вторым абзацем в следующей редакции:

«Проектируемые и реконструируемые здания не должны ухудшать существующего положения помещений окружающей застройки в пределах нормируемых значений.».

2 Нормативные ссылки

СП 50.13330.2012. Заменить слова «(с изменением № 1)» на «(с изменениями № 1, № 2)».

СП 52.13330.2016. Заменить слова: «(с изменением № 1)» на «(с изменениями № 1, № 2)».

СП 363.1325800.2017. Дополнить ссылку словами: «(с изменением № 1)».

СП 370.1325800.2017. Дополнить ссылку словами: «(с изменением № 1)».

Заменить ссылочные документы:

«ГОСТ 23166-99 Блоки оконные. Общие технические условия» на «ГОСТ 23166-2021 Конструкции оконные и балконные светопрозрачные ограждающие. Общие технические условия»;

«СП 54.13330.2016 „СНиП 31-01-2003 Здания жилые многоквартирные“ (с изменениями № 1, № 2, № 3)» на «СП 54.13330.2022 „СНиП 31-01-2003 Здания жилые многоквартирные“;»

«СП 118.13330.2012 „СНиП 31-06-2009 Общественные здания и сооружения“ (с изменениями № 1, № 2, № 3, № 4)» на «СП 118.13330.2022 „СНиП 31-06-2009 Общественные здания и сооружения“ (с изменением № 1)»;

«СП 131.13330.2018 „СНиП 23-01-99* Строительная климатология“ на »СП 131.13330.2020 «СНиП 23-01-99* Строительная климатология» (с изменением № 1)»;

«СП 426.1325800.2018 Конструкции фасадные светопрозрачные зданий и сооружений. Правила проектирования» на «СП 426.1325800.2020 Конструкции ограждающие светопрозрачные зданий и сооружений. Правила проектирования».

Исключить нормативные ссылки:

«СанПиН 2.2.1/2.1.1.1278-03 Гигиенические требования к естественному, искусственному и совмещенному освещению жилых и общественных зданий»;

«СанПиН 2.2.1/2.1.1.2585-10 Изменения и дополнения № 1 к санитарным правилам и нормам СанПиН 2.2.1/2.1.1.1278-03 „Гигиенические требования к естественному, искусственному и совмещенному освещению жилых и общественных зданий“;»

«СанПиН 2.2.4.3359-16 Санитарно-эпидемиологические требования к физическим факторам на рабочих местах»;

«СанПиН 2.4.2.2821-10 Санитарно-эпидемиологические требования к условиям и организации обучения в общеобразовательных учреждениях».

Дополнить нормативными ссылками в следующей редакции:

«СанПиН 1.2.3685-21 Гигиенические нормативы и требования к обеспечению безопасности и (или) безвредности для человека факторов среды обитания»;

«СП 2.4.3648-20 Санитарно-эпидемиологические требования к организациям воспитания и обучения, отдыха и оздоровления детей и молодежи».

4 Обозначения

После обозначения rф.н дополнить обозначением r2 и пояснениями к нему в следующей редакции:

«r2 — коэффициент, учитывающий повышение КЕО при верхнем освещении благодаря свету, отраженному от поверхностей помещения;».

После обозначения \beta_{\text{в}} дополнить обозначением \gamma и пояснениями к нему в следующей редакции:

« \gamma — угол, под которым видна середина участка неба из расчетной точки на поперечном разрезе помещения, градусы;».

Обозначение \theta и пояснения к нему. Исключить.

5 Общие положения

Пункт 5.1. Первый абзац. Заменить ссылки: «СанПиН 2.2.4.3359, СанПиН 2.2.1/2.1.1.1278» на «СанПиН 1.2.3685».

6 Естественное освещение

6.1 Выбор значений КЕО

Пункт 6.1.3. Заменить ссылки: «СанПиН 2.2.4.3359, СанПиН 2.2.1/2.1.1.1278, СанПиН 2.2.1/2.1.1.2585» на «СанПиН 1.2.3685».

8 Расчет естественного освещения

Пункт 8.1. Дополнить вторым абзацем в следующей редакции:

«Для освещения жилых и общественных зданий применяют преимущественно боковое освещение. В случае технико-экономической целесообразности применяют верхнее и комбинированное освещение.».

8.2 Предварительный расчет площади световых проемов и КЕО при боковом освещении

Пункт 8.2.1. Первый абзац. Заменить слова: «помещений жилых зданий» на «жилых помещений»; «кабинетов и офисов» на «административных помещений»; дополнить слово: «учебных» словами: «классов и».

Рисунки 8.1 - 8.3. Изложить в новой редакции:

«»

рис. 1

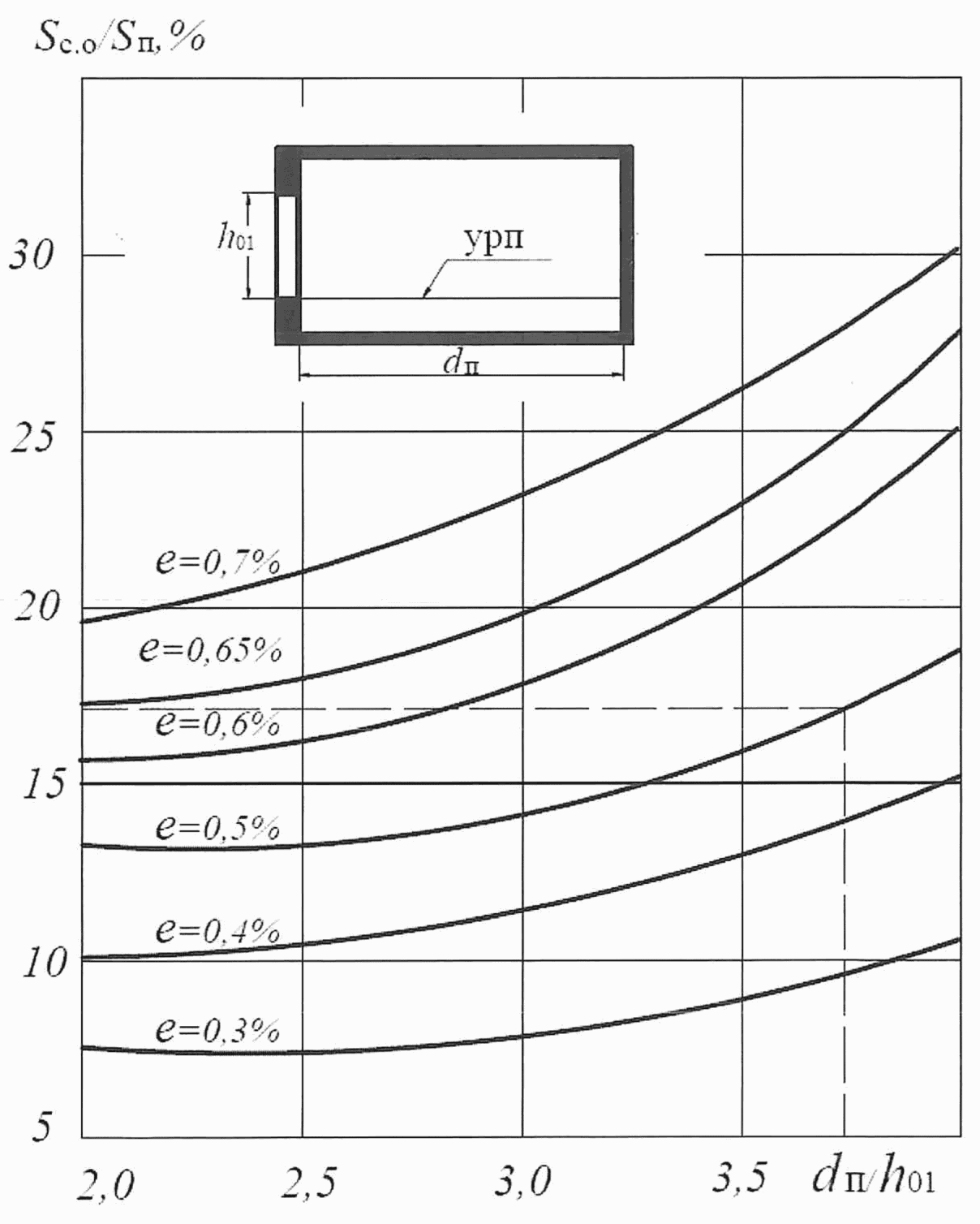

Рисунок 8.1 — График для определения относительной площади световых проемов Sс.о/Sп при боковом освещении жилых помещений

рис. 2

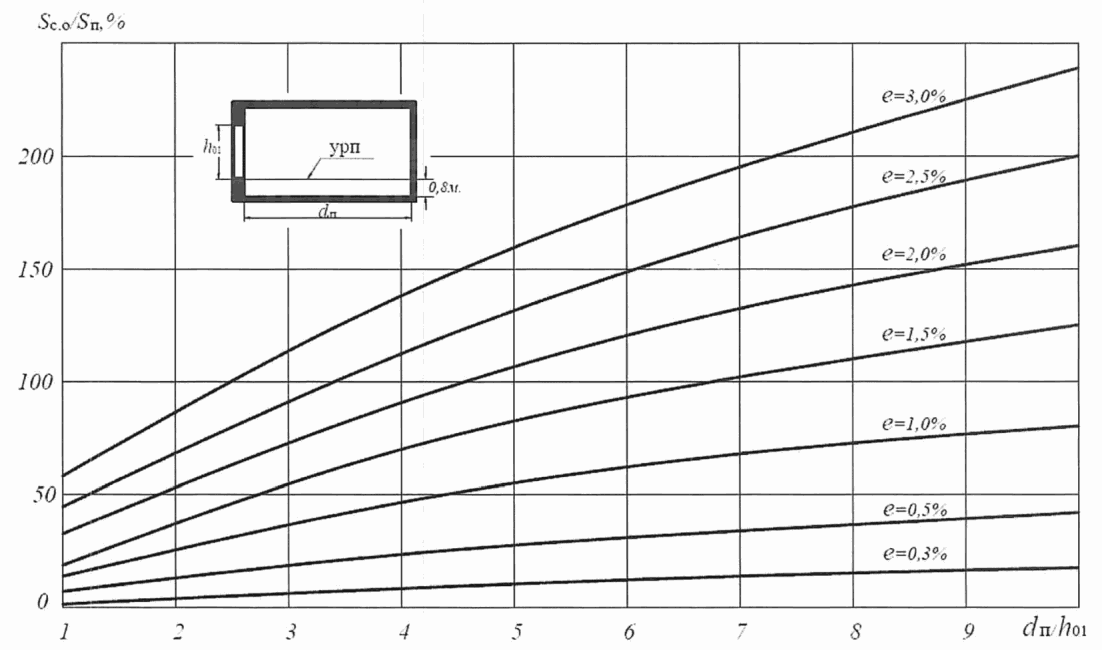

Рисунок 8.2 — График для определения относительной площади световых проемов Sс.о/Sп при боковом освещении административных помещений

рис. 3

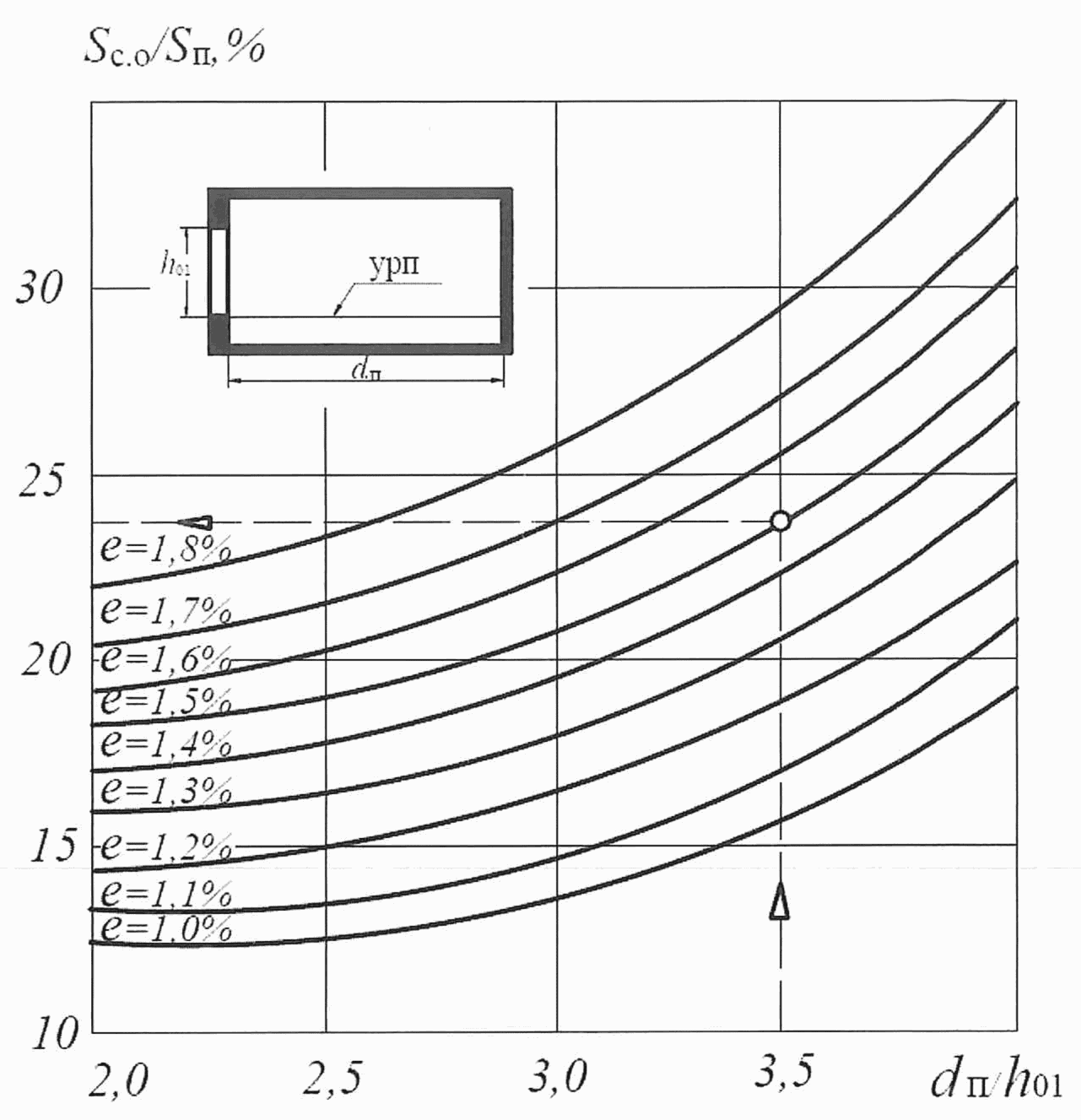

Рисунок 8.3 — График для определения относительной площади световых проемов Sс.о/Sп при боковом освещении учебных классов и кабинетов общеобразовательных организаций

«.»

Пункт 8.2.2. Второй абзац. Исключить слова: «- деревянным спаренным открывающимся переплетам».

Третий абзац. Изложить в новой редакции:

«Найденные по рисункам 8.1 — 8.3 значения относительной площади световых проемов следует делить, а значение КЕО — умножать на коэффициент K1 по таблице 8.1.».

Таблица 8.1. Изложить в новой редакции:

«Таблица 8.1»

Поправочные коэффициенты для учета заполнений оконных проемов

Тип заполненияЗначения коэффициента K1 для графиков на рисунках
8.18.2, 8.3
Деревянные переплеты — одно стекло
Одинарные открывающиеся переплеты1,131,05
Деревянные переплеты — два стекла
Спаренные открывающиеся переплеты1,001,00
Деревянные переплеты — три стекла
Раздельно-спаренные открывающиеся переплеты0,630,59
Стальные переплеты — одно стекло
Один слой оконного стекла в одинарных глухих переплетах-1,26
То же, в открывающихся переплетах-1,05
Стальные переплеты — два стекла
Двойные открывающиеся переплеты-0,75
То же, в глухих переплетах--
Стальные переплеты — три стекла
Раздельно-спаренные открывающиеся переплеты-0,82
Стальные переплеты — стеклопакеты
Два слоя остекления в одинарных открывающихся переплетах <*>-1,00
То же, в глухих переплетах <*>-1,15
Три слоя остекления в глухих спаренных переплетах <*>-1,00
Поливинилхлоридные переплеты — однокамерный стеклопакет
Флоат-стекло (стекло листовое бесцветное)0,830,77
Флоат-стекло (стекло многослойное бесцветное)0,790,73
Стекло с низкоэмиссионными мягкими покрытиями0,630,59
Поливинилхлоридные переплеты — двухкамерный стеклопакет
Флоат-стекло (стекло листовое бесцветное)0,720,67
Флоат-стекло (стекло многослойное бесцветное)0,660,61
Стекло с низкоэмиссионными мягкими покрытиями0,490,46
Стеклянные блоки
Бесцветные пустотелые стеклянные блоки-0,70
<*> При применении других видов переплетов коэффициент K1 принимают по настоящей таблице до проведения соответствующих испытаний.

«.»

8.3 Предварительный расчет площади световых проемов и КЕО при верхнем освещении

Пункт 8.3.1. Второй абзац. Перечисление б). Заменить обозначение: «Sс.о» на «Sф».

Перечисление в). Заменить обозначение: «Sс.о» на «Sф».

Рисунки 8.4 - 8.7. Изложить в новой редакции:

«»

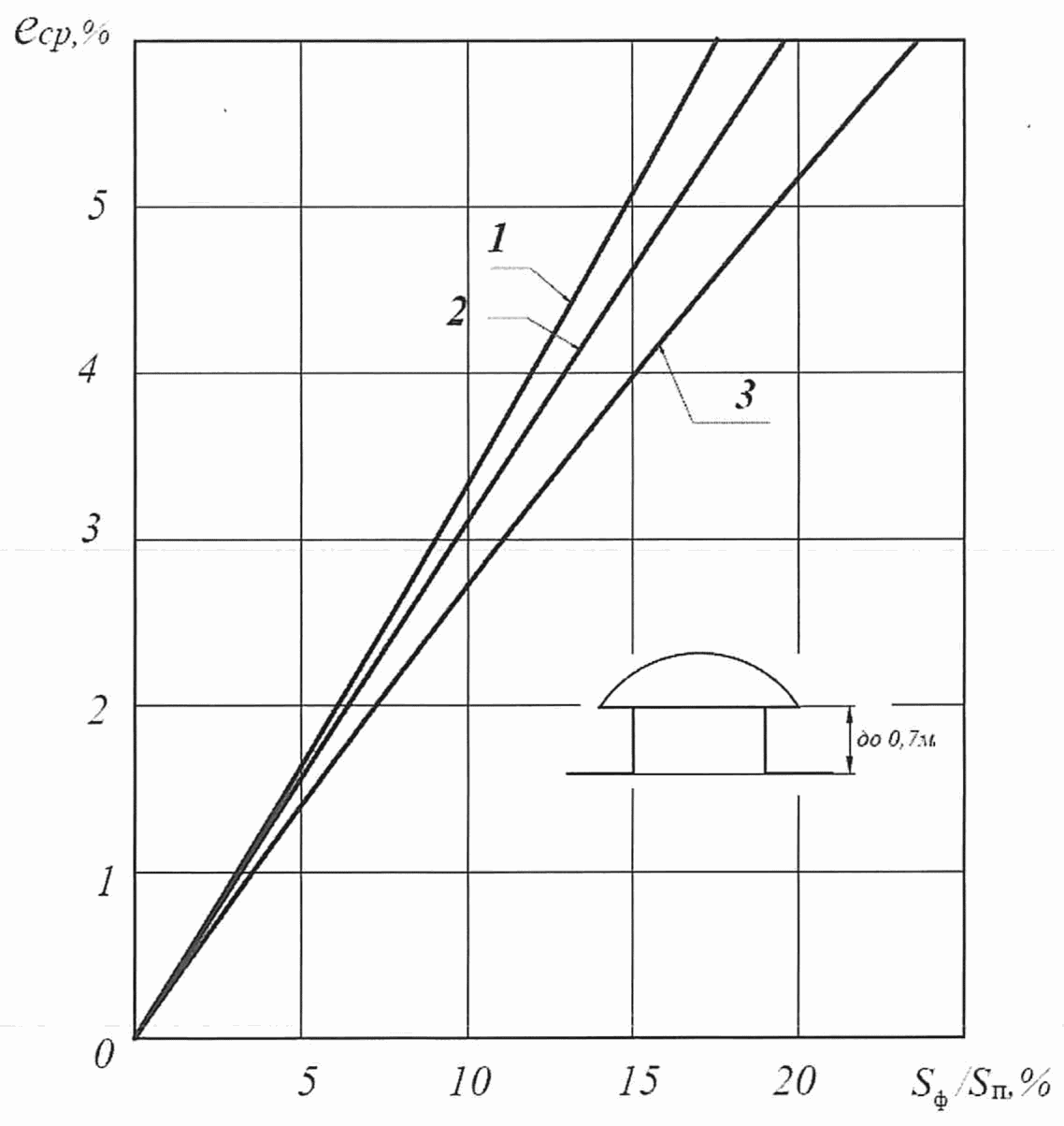

рис. 4

Рисунок 8.4 — График для определения среднего значения КЕО eср в общественных и жилых помещениях с зенитными фонарями с глубиной светового проема до 0,7 м и размерами, м,

в плане: 1 — 2,9 x 5,9;

2 — 2,7 x 2,7; 2,9 x 2,9; 1,5 x 5,9;

3 — 1,5 x 1,7

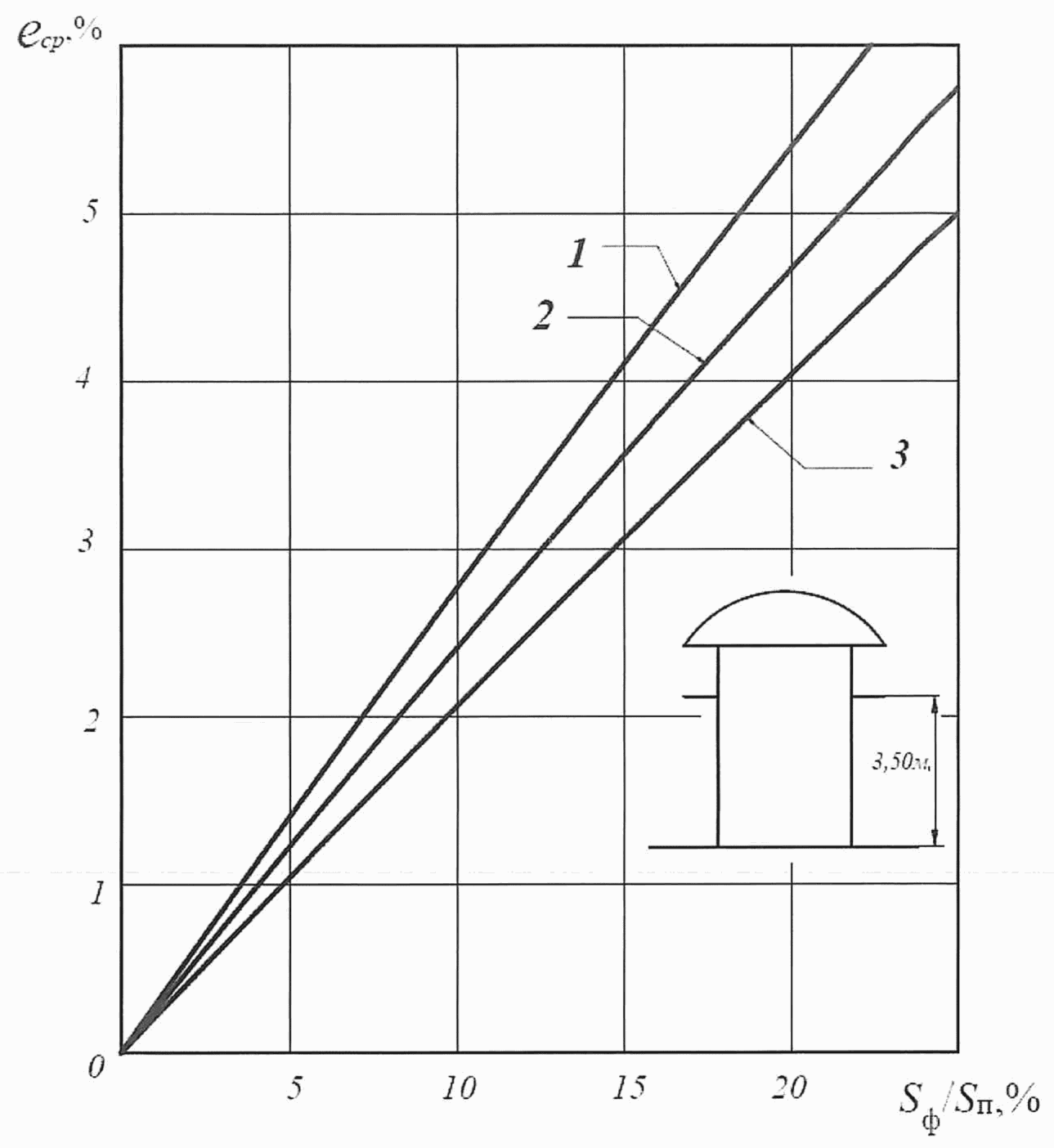

рис. 5

Рисунок 8.5 — График для определения среднего значения КЕО eср в общественных помещениях с шахтными фонарями с глубиной светопроводной шахты 3,50 м и размерами, м,

в плане: 1 — 2,9 x 5,9;

2 — 2,7 x 2,7; 2,9 x 2,9; 1,5 x 5,9;

3 — 1,5 x 1,7

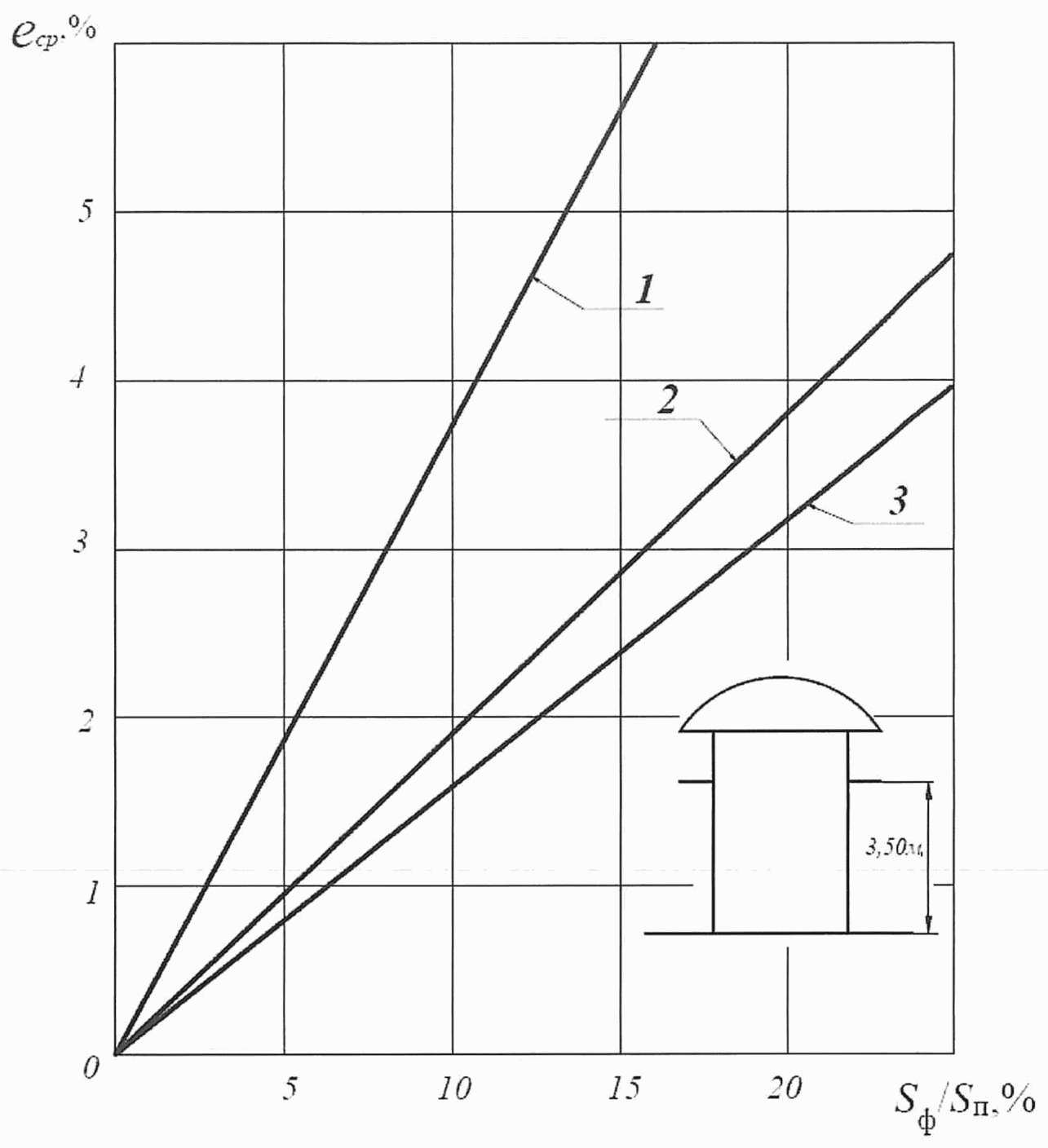

рис. 6

Рисунок 8.6 — График для определения среднего значения КЕО eср в общественных помещениях с шахтными фонарями диффузного света с глубиной светопроводной шахты 3,50 м и размерами, м,

в плане: 1 — 2,9 x 5,9; 2 — 2,7 x 2,7; 2,9 x 2,9; 1,5 x 5,9; 3 — 1,5 x 1,7

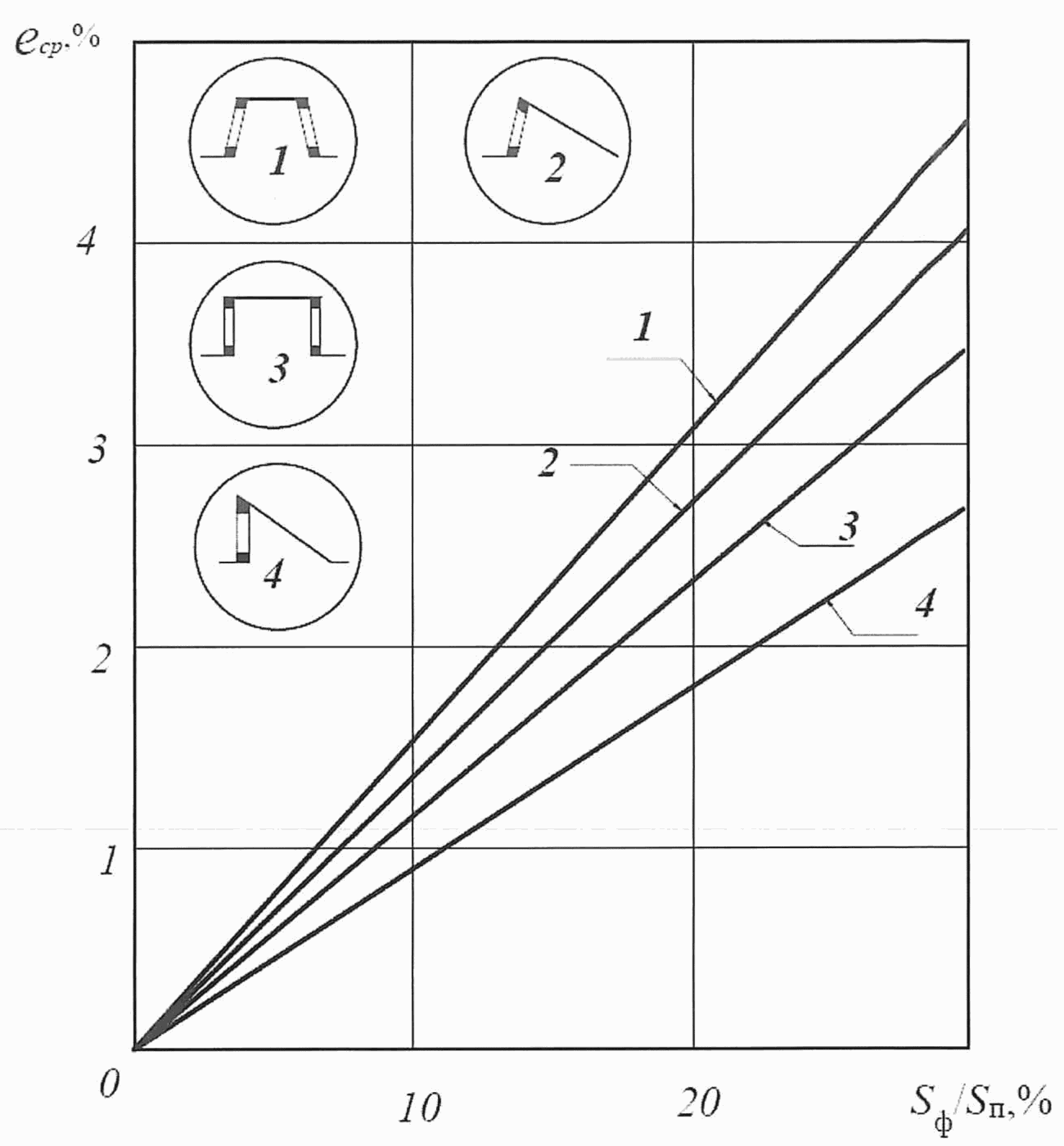

рис. 7

1 — трапециевидный фонарь; 2 — шедовый фонарь, имеющий наклонное остекление; 3 — прямоугольный фонарь; 4 — шедовый фонарь, имеющий вертикальное остекление

Рисунок 8.7 — График для определения среднего значения КЕО eср в общественных помещениях с фонарями

«.»

8.4 Проверочный расчет КЕО при боковом освещении

Пункт 8.4.1. Второй абзац. Перечисление л). Изложить в новой редакции:

«л) определяют значение угла \gamma , под которым видна середина участка неба из расчетной точки на поперечном разрезе помещения (рисунок 8.9);».

Перечисление м). Изложить в новой редакции:

«м) по значению угла \gamma и заданным параметрам помещения и окружающей застройки в соответствии с приложением А определяют значения коэффициентов CN, q(\gamma) , bф, Kзд, rо, \tau_{\text{о}} и MF, подставляют в формулу (А.1) и вычисляют значение КЕО в расчетной точке помещения.».

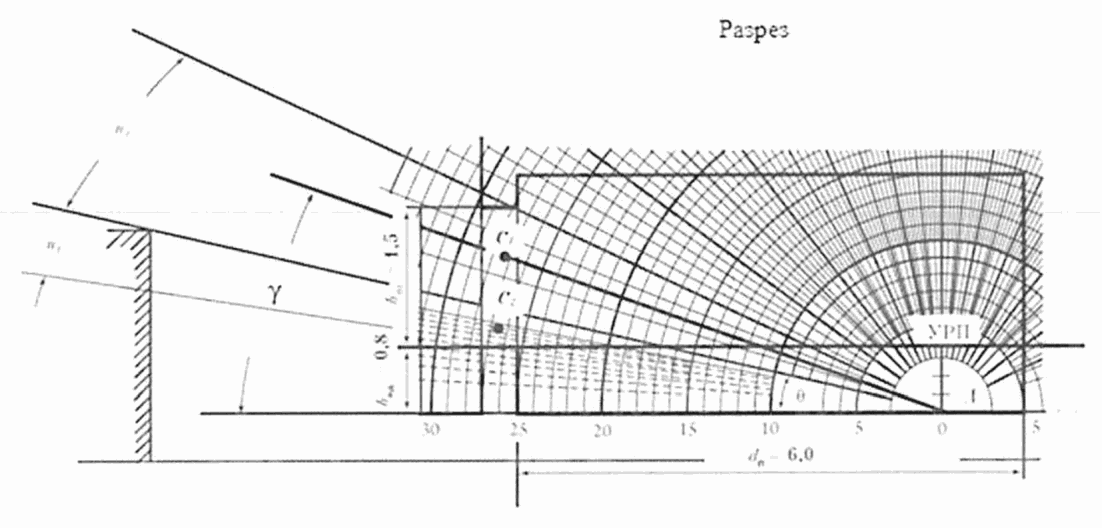

Рисунок 8.9. Элемент «Разрез». Изложить в новой редакции:

«»

рис. 8

«.»

Пункт 8.4.2. Первый абзац. Заменить слова: «таблицам А.10а — А.10г» на «таблицам А.21 — А.24».

8.5 Проверочный расчет КЕО при верхнем освещении

Пункт 8.5.1. Второй абзац. Перечисление б). Изложить в новой редакции:

«б) определяют углы \gamma_{1} , \gamma_{2} , \gamma_{3} и т.д. между нижней линией графика I и линией, соединяющей полюс (центр) графика I с серединой первого, второго, третьего световых проемов и т.д.;».

Перечисление г). Изложить в новой редакции:

«г) вычисляют значение геометрического КЕО \epsilon_{\text{в}1} в первой точке характерного разреза помещения по формуле»

\epsilon_{\text{в}1} = 0,01((n_{1}q(\gamma_{1})n_{2})_{1} + (n_{1}q(\gamma_{2})n_{2})_{2} + (n_{1}q(\gamma_{3})n_{2})_{3} + ... + (n_{1}q(\gamma_{i})n_{2})_{i}), (8.1)

где i — число световых проемов;

q(\gamma) — коэффициент, учитывающий неравномерную яркость участка небосвода, видимого из первой точки соответственно под углами \gamma_{1} , \gamma_{2} , \gamma_{3} и т.д.;».

Перечисление ж). Изложить в новой редакции:

«ж) по заданным параметрам помещения и световых проемов в соответствии с приложением А определяют значения r2, kф, \tau_{\text{о}} ;».

Раздел 8 после подраздела 8.6 дополнить подразделом 8.7 в следующей редакции:

«8.7 Расчет КЕО от световодов естественного света в общественных и жилых зданиях»

8.7.1 Световоды естественного света применяют для передачи естественного света с наружных ограждающих конструкций зданий в помещениях, имеющих недостаточное естественное освещение в системе комбинированного освещения, или в помещениях без естественного света.

В комплект световода входят приемный купол естественного излучения, трубчатый световод (при необходимости с угловыми адаптерами) с высоким коэффициентом зеркального отражения (0,92 — 0,99) и рассеиватель (диффузор), располагаемый в освещаемом помещении. Также в комплект световода могут входить концентратор солнечного света и термобарьер для снижения теплопотерь.

Световоды естественного света для жилых и общественных зданий обладают меньшим диаметром по сравнению со световодами для промышленных помещений.

Рассеяние света на выходе световода в помещение характеризуется фотометрическим телом или индикатрисой рассеяния.

8.7.2 Общий коэффициент передачи светового потока световодом определяют по формуле

K_{\text{по}} = \tau_{11} \cdot \tau_{12} \cdot K_{\text{п}}, (8.11)

где \tau_{11} — коэффициент пропускания купола трубчатого световода естественного света. Коэффициент пропускания купола ряда устройств лежит в диапазоне 0,89 — 0,92 (допускается применение иного значения коэффициента, отличающегося от указанного диапазона, по данным производителя);

\tau_{12} — коэффициент пропускания рассеивателя световода (диффузора) на выходе световода. Коэффициент пропускания рассеивателя световода лежит в диапазоне 0,8 — 0,92 (допускается применение иного значения коэффициента, отличающегося от указанного диапазона, по данным производителя);

Kп — коэффициент передачи светового потока;

L — сумма длин участков трубчатого световода с учетом длин углового адаптера.

8.7.3 Коэффициент передачи светового потока Kп зависит от коэффициента отражения зеркального покрытия световодной трубы \rho и от отношения длины световода L к его диаметру D и определяется по формуле

K_{\text{п}} = \frac{e^{\frac{L}{D}} tg\theta ln\rho}{(1 - \frac{L}{D} tg\theta ln\rho)^{1/2}} , (8.12)

где \theta — средний угол между осью световода и световым лучом в расчетную точку M (угол входа света) согласно рисунку 8.16.

рис. 9

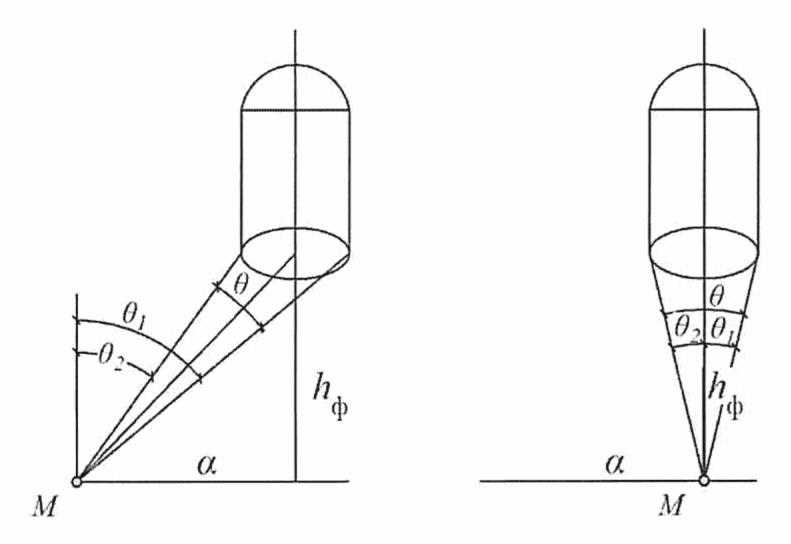

Рисунок 8.16 — К расчету КЕО от световода естественного света

8.7.4 Средний коэффициент передачи светового потока определяют для угла \theta = 30^{\circ} .

Для упрощения расчетов используют таблицу 8.2.

Таблица 8.2

Коэффициент передачи светового потока Kп

L/DKп при коэффициенте отражения зеркального покрытия световодной трубы \rho , равном
0,920,950,980,995
0,30,980,991,001,00
0,40,960,980,991,00
0,70,950,970,991,00
1,10,920,950,981,00
1,40,910,930,980,99
1,60,900,920,970,99
2,20,850,900,960,99
3,20,790,850,940,98
3,40,770,850,940,98
6,60,650,730,900,97
8,00,580,690,870,96
8,60,560,680,860,96
11,40,460,620,820,95
14,30,390,550,780,94
16,00,350,500,760,93
18,00,300,460,730,92
19,40,270,430,710,92
50,00,050,140,440,80

При отношениях длины световода L к его диаметру D, отличающихся от представленных в таблице 8.2, коэффициент передачи светового потока Kп определяют по графику на рисунке 8.17.

рис. 10

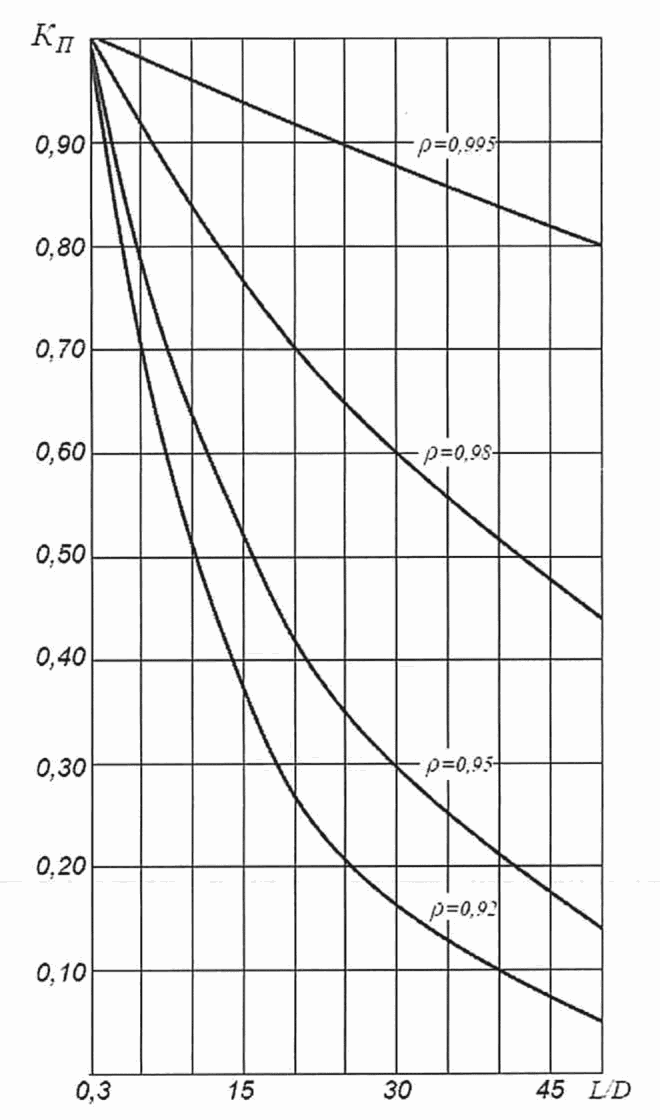

Рисунок 8.17 — График для определения коэффициента передачи светового потока Kп, зависящий от коэффициента отражения зеркального покрытия световодной трубы \rho и от отношения длины световода L к его диаметру D

8.7.5 Для изменения направления светового потока в здании используют угловые адаптеры. Длину углового адаптера определяют по таблице 8.3.

Таблица 8.3

Длина углового адаптера

Угол поворота, градусыДиаметр, мм
250375400530650750900
150,40,5250,550,730,850,951,1
300,550,6750,70,931,051,151,3
450,8251,01251,051,3951,5251,7251,95
601,11,351,41,8622,32,6
751,11,351,42,3252,52,8753,25
901,11,351,42,7933,453,9

8.7.6 Геометрический КЕО \epsilon_{\text{св}} , в процентах, для круглого или прямоугольного диффузного излучателя в расчетной точке помещения определяется по формуле

\epsilon_{\text{св}} = \text{К}_{\text{по}}[(180 - \alpha)/180] \cdot sin^{2}(\theta/2) \cdot 100, (8.13)

где [(180 - \alpha)/180] — входной коэффициент световода;

\alpha — угол отклонения оси трубы от зенита.

8.7.7 Поскольку при верхнем освещении нормируется среднее значение КЕО, определяют суммарное значение геометрического КЕО \epsilon_{\text{св}} в расчетных точках от всей системы трубчатых световодов естественного света, расположенных в помещении, обозначаемого как \sum \epsilon_{\text{св}} .

Среднее значение геометрического КЕО от системы световодов на линии пересечения условной рабочей поверхности (0,8 м от пола) и плоскости характерного вертикального разреза помещения определяют по формуле

\epsilon_{\text{св}.\text{ср}} = (\sum \epsilon_{\text{св}1} + \sum \epsilon_{\text{св}2} + \sum \epsilon_{\text{св}3} + \sum \epsilon_{\text{св}4} + \sum \epsilon_{\text{св}5} + ... + \sum \epsilon_{\text{св}N})/N, (8.14)

где N — количество расчетных точек;

(\sum \epsilon_{\text{св}1} + \sum \epsilon_{\text{св}2} + \sum \epsilon_{\text{св}3} + \sum \epsilon_{\text{св}4} + \sum \epsilon_{\text{св}5} + ... + \sum \epsilon_{\text{св}N}) — значения геометрического КЕО в расчетных точках от системы световодов в расчетных точках 1, 2, ..., N).

8.7.8 Коэффициент естественной освещенности в расчетной точке e_{\text{р}}^{\text{в}} определяют по формуле

e_{\text{р}}^{\text{в}} = \text{С}_{N} \cdot [\sum \epsilon_{\text{св}} + \epsilon_{\text{св}.\text{ср}} \cdot (r_{2} - 1)] \cdot MF, (8.15)

где CN — коэффициент светового климата, принимают по таблице 5.1 СП 52.13330.2016;

r2 — коэффициент, учитывающий повышение КЕО при верхнем освещении благодаря свету, отраженному от поверхностей помещения;

MF — коэффициент эксплуатации (учитывает загрязнение световода при эксплуатации). Купола световодов следует чистить один-два раза в год. Согласно таблице 4.3 СП 52.13330.2016 при чистке купола один раз в год наибольшее значение MF составляет 0,77.

8.7.9 Среднее значение КЕО eср при верхнем или комбинированном освещении определяют по формуле

e_{cp} = \frac{1}{N - 1} (\frac{e_{1} + e_{N}}{2} + \sum_{i = 2}^{N - 1} e_{i}), (8.16)

где e1 и eN — значения КЕО при верхнем или комбинированном освещении в первой и последней точках характерного разреза помещения;

ei — значения КЕО в остальных точках характерного разреза помещения (i = 2, 3, ..., N — 1).

Пример расчета приведен в В.1 приложения В.».

9 Проектирование естественного и совмещенного освещения некоторых типовых помещений

9.3 Учебные кабинеты и помещения

Пункт 9.3.5. Заменить слова: «СанПиН 2.4.2.2821 должны лежать в диапазоне значений,» на «пункту 2.8.8 СП 2.4.3648-20 должны быть не менее».

Таблица 9.3. Изложить в новой редакции:

«Таблица 9.3»

Коэффициенты отражения света внутренними поверхностями учебных кабинетов помещений

Внутренние поверхности помещенийКоэффициент отражения внутренних поверхностей помещений \rho , отн. ед.
Потолок, верхняя часть стен, оконные откосы0,70 — 0,87
Стены0,55 — 0,65
Пол0,4 — 0,5
Примечание — Конкретные значения коэффициентов отражения внутренних поверхностей помещений принимают по данным измерений по ГОСТ Р 56709.

«.»

Пункт 9.3.6. Изложить в новой редакции:

«9.3.6 При использовании декоративных элементов с яркой цветовой палитрой их площадь не должна превышать 25% общей площади поверхности стен помещения.».

11 Расчет времени использования естественного освещения в помещениях

Пункт 11.4. Экспликация к формуле (11.6). Обозначение E_{\text{в}}^{\text{я}} и пояснения к нему. Заменить слова: «таблице Б.3» на «таблице Б.4».

Обозначение bфi и пояснения к нему. Заменить слова: «таблице А.2» на «таблицам А.2 — А.6».

Обозначение \rho_{\text{ф}} и пояснения к нему. Заменить слова: «таблице А.3» на «таблицам А.7, А.8».

Экспликация к формуле (11.10). Обозначение r2 и пояснения к нему. Заменить слова: «таблице А.11» на «таблице А.25».

Обозначение kф и пояснения к нему. Заменить слова: «таблице А.12» на «таблице А.26».

12 Технико-экономическая оценка систем естественного освещения по энергетическим затратам

Пункт 12.4. Перечисление в). Формула (12.4). Экспликация. Заменить ссылку: «[1]» на «СП 345.1325800».

Приложение А Методика расчета естественного освещения помещений

Изложить в новой редакции:

«Приложение А»

МЕТОДИКА РАСЧЕТА ЕСТЕСТВЕННОГО ОСВЕЩЕНИЯ ЖИЛЫХ И ОБЩЕСТВЕННЫХ ПОМЕЩЕНИЙ

А.1 Методика предназначена для расчета коэффициента естественной освещенности КЕО при боковой системе освещения помещений с различными схемами расположения зданий в условиях застройки, а также для расчета КЕО в помещениях с верхней (через фонари различных конструкций) и комбинированной (верхней и боковой) системами естественного освещения.

А.2 Расчет коэффициента естественной освещенности

А.2.1 Расчет коэффициента естественной освещенности КЕО следует проводить:

а) при боковом освещении по формуле

e_{\text{р}}^{\text{б}} = \text{С}_{N}(\sum_{i = 1}^{L} \epsilon_{\text{б}i}q(\gamma)_{i} + \sum_{j = 1}^{M} \epsilon_{\text{зд}j}b_{\text{ф}j}k_{\text{зд}j})r_{o}\tau_{o}KMF; (А.1)

б) при верхнем освещении по формуле

e_{\text{р}}^{\text{в}} = \text{С}_{N}[\sum_{i = 1}^{T} \epsilon_{\text{в}i}q(\gamma)_{i} + \epsilon_{\text{ср}}(r_{2}k_{\text{ф}} - 1)]\tau_{o}MF; (А.2)

в) при комбинированном (верхнем и боковом) освещении по формуле

e_{\text{р}}^{\text{к}} = e_{\text{р}}^{\text{в}} + e_{\text{р}}^{\text{б}}, (А.3)

где CN — коэффициент, учитывающий особенности светового климата, принимают по таблице 5.1 СП 52.13330.2016 в зависимости от номера группы административных районов Российской Федерации;

L — число участков небосвода, видимых через световой проем из расчетной точки;

\epsilon_{\text{б}i} — геометрический КЕО в расчетной точке при боковом освещении, учитывающий прямой свет от i-го участка неба, определяемый по формуле (А.10);

q(\gamma)_{i} — коэффициент, учитывающий неравномерную яркость i-го участка облачного неба МКО, определяемый по таблице А.1;

kф — коэффициент, принимаемый в зависимости от типа фонаря, определяемый по таблице А.26;

M — число участков фасадов зданий противостоящей застройки, видимых через световой проем из расчетной точки;

T — число световых проемов в покрытии;

\epsilon_{\text{зд}j} — геометрический КЕО в расчетной точке при боковом освещении, учитывающий свет, отраженный от j-го участка фасадов зданий противостоящей застройки, определяемый по формуле (А.11);

bфj — средняя относительная яркость j-го участка противостоящего (экранирующего) здания, расположенного параллельно исследуемому зданию (помещению), определяемая по таблице А.2; для иных схем застройки — по таблицам А.3 — А.6;

rо — коэффициент, учитывающий повышение КЕО при боковом освещении благодаря свету, отраженному от поверхностей помещения и подстилающего слоя, прилегающего к зданию, принимаемый по таблицам А.10 и А.11;

r2 - коэффициент, учитывающий повышение КЕО при верхнем освещении благодаря свету, отраженному от поверхностей помещения;

K — коэффициент, учитывающий потери света в архитектурных элементах фасадов зданий;

MF — коэффициент эксплуатации, определяемый по таблице 4.3 СП 52.13330.2016;

\epsilon_{\text{в}i} — геометрический КЕО в расчетной точке при верхнем освещении от i-го проема.

А.2.2 При расчете средней относительной яркости фасадов bфj по таблицам А.2 — А.6 коэффициент отражения строительных и облицовочных материалов \rho для фасадов противостоящих зданий без оконных проемов, а также средневзвешенный коэффициент отражения фасадов \rho_{\text{ф}} с учетом оконных проемов следует принимать по таблицам А.7, А.8. Для строящихся зданий допускается принимать \rho_{\text{ф}} по данным, приведенным в документации на отделочный материал фасада, или по данным измерений.

А.2.3 Средневзвешенный коэффициент отражения оконных проемов с учетом переплетов \rho_{\text{ок}} в расчетах принимают равным 0,20.

А.2.4 Средневзвешенный коэффициент отражения фасадов \rho_{\text{ф}} с отделочными материалами, отличающимися от приведенных в таблицах А.7 и А.8, с учетом оконных блоков следует определять по формуле

\rho_{\text{ф}} = \frac{\rho_{\text{ок}}S_{\text{ок}} + \rho S_{\text{фас}}}{S_{\text{ок}} + S_{\text{фас}}} , (А.4)

где \rho и \rho_{\text{ок}} — коэффициент отражения отделочного материала фасада и коэффициент отражения оконных блоков соответственно;

Sфас и Sок — площадь фасада без учета оконных блоков и площадь оконных блоков соответственно.

Допускается коэффициент отражения оконных блоков \rho_{\text{ок}} определять по формуле

\rho_{\text{ок}} = \frac{\rho_{\text{им}}S_{\text{им}} + \rho_{\text{ост}}S_{\text{ост}}}{S_{\text{им}} + S_{\text{ост}}} , (А.5)

где \rho_{\text{им}} и \rho_{\text{ост}} — коэффициент отражения отделочного материала импостов и коэффициент отражения материала остекления соответственно;

Sим и Sост — площадь импостов оконного блока без учета остекления и площадь остекления соответственно.

А.2.5 Kздj — коэффициент, учитывающий изменения внутренней отраженной составляющей КЕО в помещении при наличии противостоящих зданий, определяемый по формуле

K_{\text{зд}j} = 1 + (K_{\text{зд}0} - 1) \frac{\sum_{j} {}_{= 1}^{M}\epsilon_{\text{зд}j}}{\sum_{i}^{L} {}_{= 1}\epsilon_{\text{б}i} + \sum_{j} {}_{= 1}^{M}\epsilon_{\text{зд}j}} , (А.6)

здесь Kзд0 — коэффициент, учитывающий изменения внутренней отраженной составляющей КЕО в помещении при полном закрытии небосвода зданиями, видимыми из расчетной точки, определяемый по таблицам А.12 — А.16.

А.2.6 Для наиболее часто встречающихся в практике строительства схем застройки зданий, отличающихся от приведенных на рисунке А.1, коэффициент Kзд определяют согласно схемам, приведенным на рисунках А.2 — А.8.

А.2.7 \tau_{\text{о}} — общий коэффициент пропускания света, определяемый по формуле

\tau_{\text{о}} = \tau_{1}\tau_{2}\tau_{3}\tau_{4}\tau_{5}, (А.7)

где \tau_{1} — коэффициент светопропускания материала, определяемый по таблицам А.17 и А.18;

\tau_{2} — коэффициент, учитывающий потери света в переплетах светового проема, определяемый по таблице А.19. Размеры светового проема принимают равными размерам коробки переплета по наружному обмеру;

\tau_{3} — коэффициент, учитывающий потери света в несущих конструкциях, определяемый по таблице А.20 (при боковом освещении \tau_{3} = 1 );

\tau_{4} — коэффициент, учитывающий потери света в солнцезащитных устройствах, определяемый в соответствии с таблицей А.20;

\tau_{5} — коэффициент, учитывающий потери света в защитной сетке, устанавливаемой под фонарями, принимаемый равным 0,9.

А.2.8 \epsilon_{\text{ср}} — среднее значение геометрического КЕО при верхнем освещении на линии пересечения УРП и плоскости характерного вертикального разреза помещения, определяемое из соотношения

\epsilon_{\text{ср}} = \frac{1}{N} \sum_{i - 1}^{N} \epsilon_{\text{в}i}, (А.8)

где N — число расчетных точек.

А.2.9 Среднее значение КЕО eср при верхнем или комбинированном освещении определяют по формуле

e_{cp} = \frac{1}{N - 1} (\frac{e_{1} + e_{N}}{2} + \sum_{i - 2}^{N - 1} e_{i}), (А.9)

где e1 и eN — значения КЕО при верхнем или комбинированном освещении в первой и последней точках характерного разреза помещения;

ei — значения КЕО в остальных точках характерного разреза помещения (i = 2, 3, ..., N — 1).

А.2.10 Геометрический коэффициент естественной освещенности, учитывающий прямой свет неба от равнояркого небосвода в какой-либо точке помещения при боковом освещении, определяют по формуле

\epsilon_{\text{б}i} = 0,01(n_{1}n_{2})_{i}, (А.10)

где n1 — число лучей по графику I (рисунок 8.8), проходящих от неба через световые проемы в расчетную точку на поперечном разрезе помещения;

n2 — число лучей по графику II (рисунок 8.10), проходящих от неба через световые проемы в расчетную точку на плане помещения.

А.2.11 Геометрический коэффициент естественной освещенности \epsilon_{\text{зд}j} , учитывающий свет, отраженный от противостоящего здания при боковом освещении, определяют по формуле

\epsilon_{\text{зд}j} = 0,01(n_{1}\prime n_{2}\prime)_{j}, (А.11)

где n_{1}\prime — число лучей по графику I (рисунок 8.8), проходящих от противостоящего здания через световые проемы в расчетную точку на поперечном разрезе помещения;

n_{2}\prime — число лучей по графику II (рисунок 8.10), проходящих от противостоящего здания через световой проем в расчетную точку на плане помещения.

А.2.12 Расчетные значения КЕО eр, полученные по формулам (А.1) — (А.3), (А.8), (А.9), следует округлять до сотых долей.

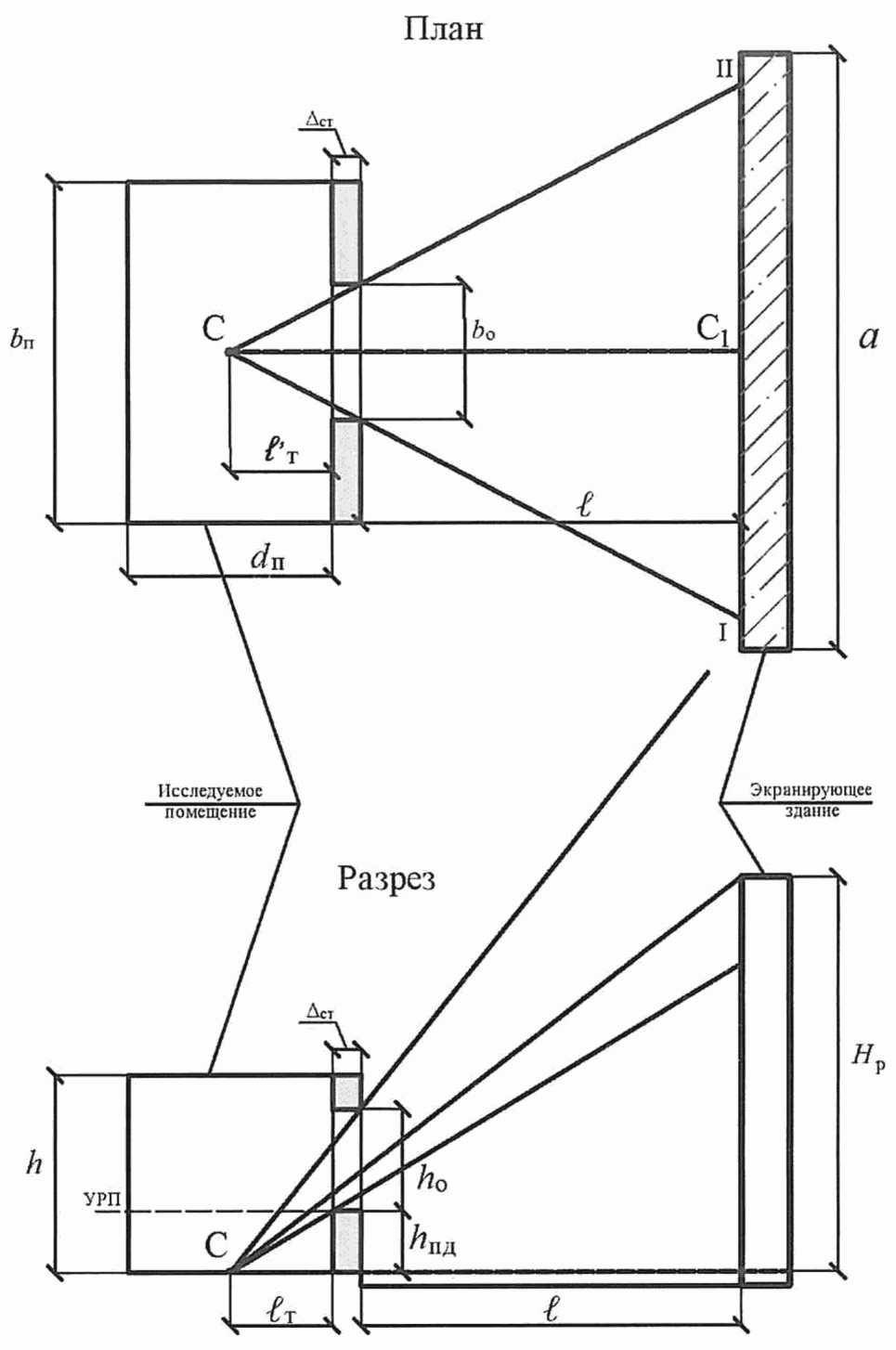

рис. 11

z_{2} = \frac{H_{p}(l_{\text{т}} + \Delta_{\text{ст}})}{(l + l_{\text{т}} + \Delta_{\text{ст}})(h_{o} + h_{\text{пд}})} z_{1} = \frac{a(l_{\text{т}}\prime + \Delta_{\text{ст}})}{(l + l_{\text{т}}\prime + \Delta_{\text{ст}})b_{o}}

C — расчетная точка (расчетная точка смещается с наложением графика);

I — II — участок экранирующего здания, видимый из расчетной точки через световой проем;

z1 — индекс экранирующего здания в плане;

z2 — индекс экранирующего здания в разрезе

Примечание - Другие обозначения см. в разделе 4.

Рисунок А.1 — Схема № 1 к определению параметров застройки при параллельном расположении зданий в застройке

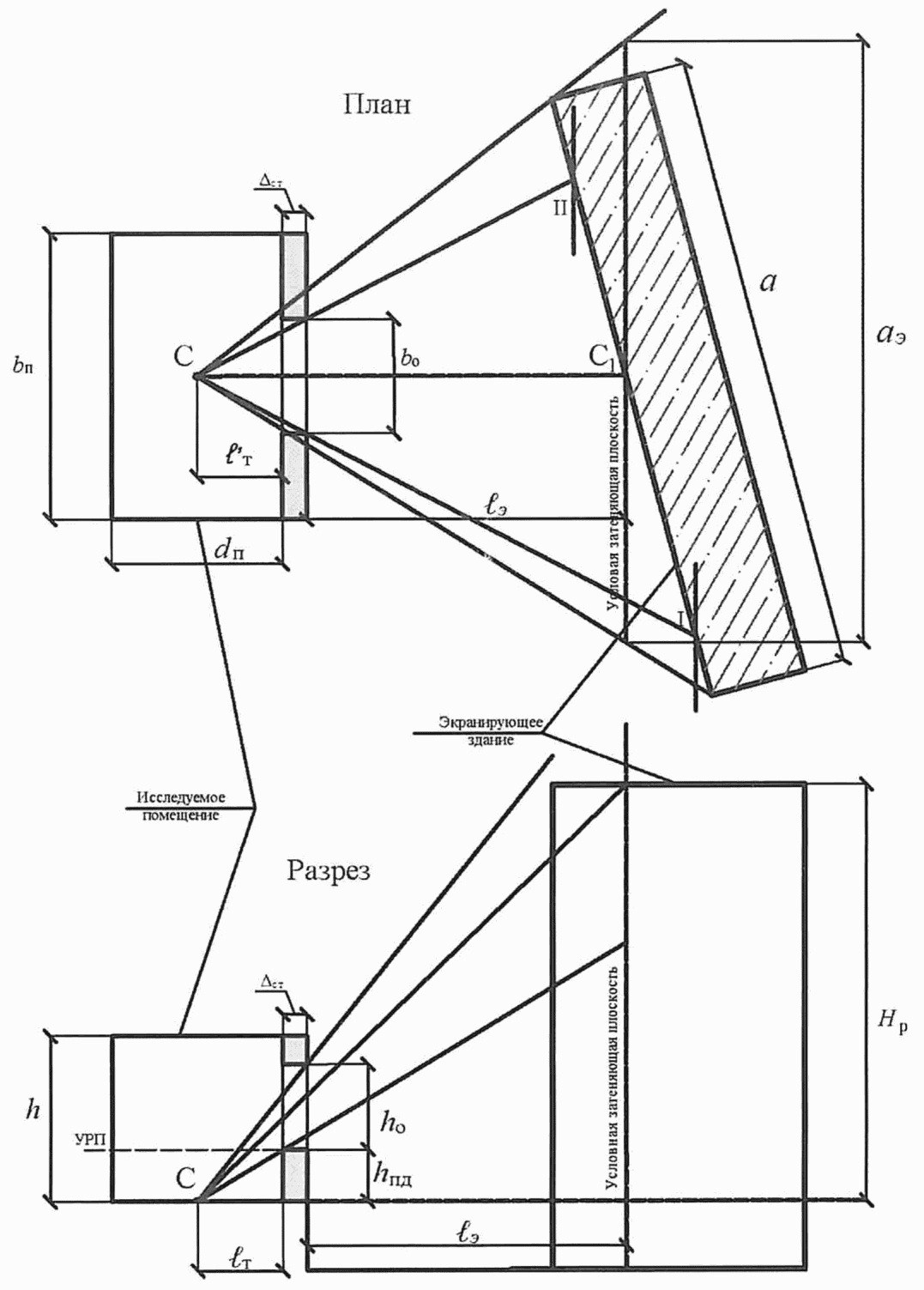

рис. 12

C — расчетная точка (расчетная точка смещается с наложением графика);

I — II — участок экранирующего здания, видимый из расчетной точки через световой проем

Примечание - Другие обозначения см. в разделе 4 и А.3.

Рисунок А.2 — Схема № 2 к определению параметров застройки при расположении экранирующего здания под углом к исследуемому зданию

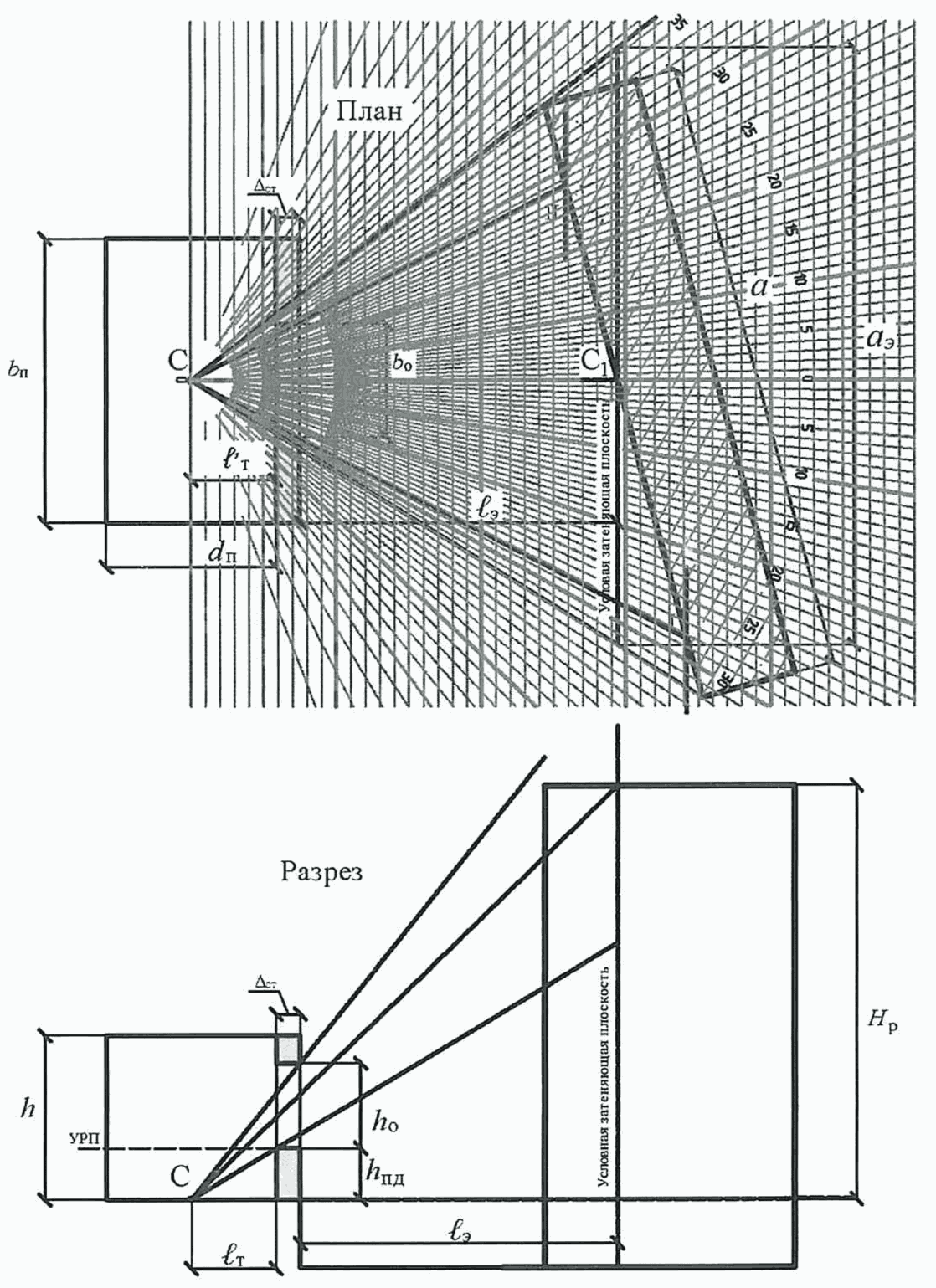

рис. 13

C — расчетная точка (расчетная точка смещается с наложением графика);

I — II — участок экранирующего здания, видимый из расчетной точки через световой проем

Примечание - Другие обозначения см. в разделе 4 и А.3.

Рисунок А.3 — Определение числа лучей в плане для схемы № 2 при расположении экранирующего здания под углом к исследуемому зданию

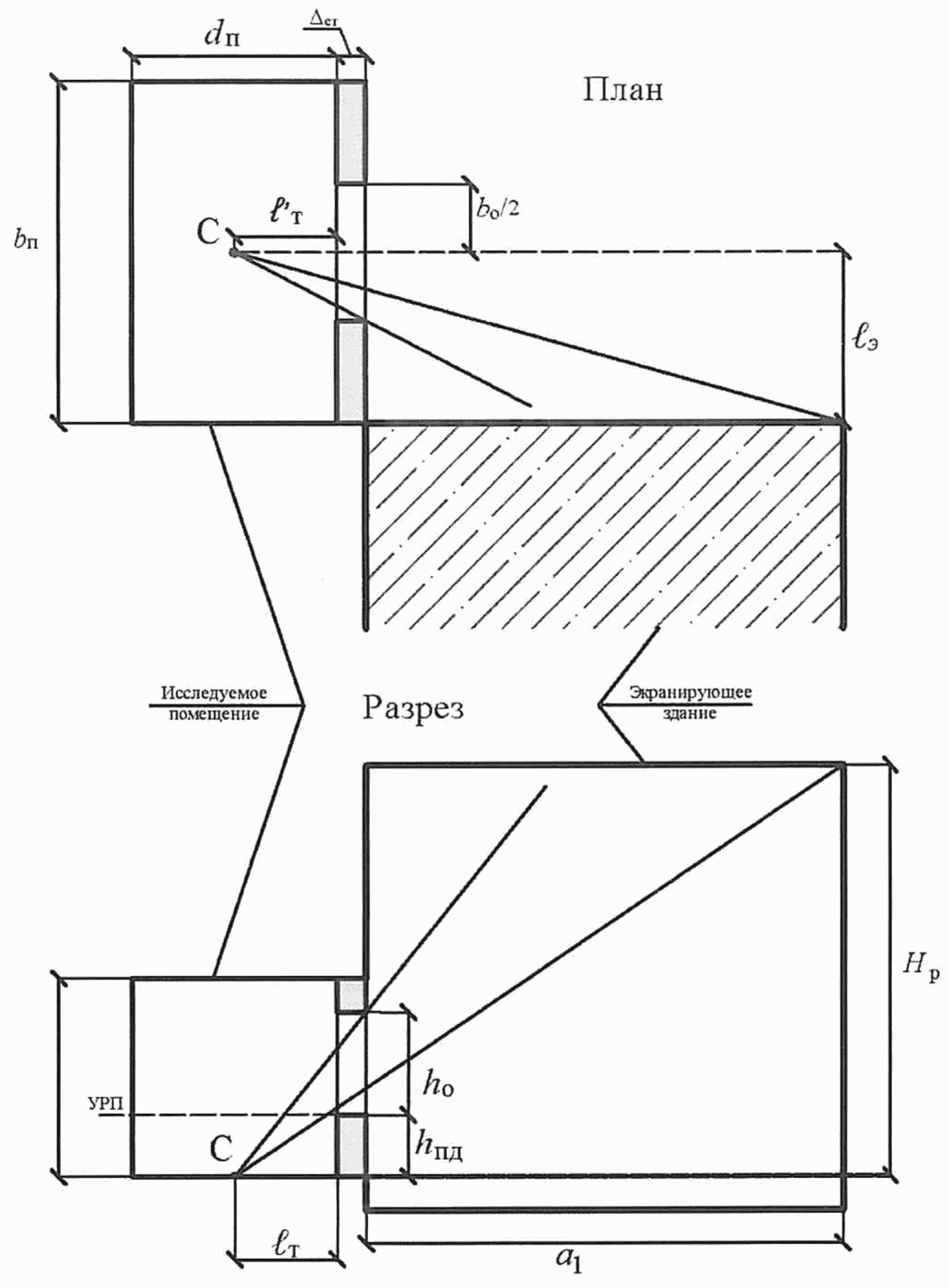

рис. 14

C — расчетная точка (расчетная точка смещается с наложением графика);

z1 — индекс экранирующего здания в плане;

z2 — индекс экранирующего здания в разрезе

Примечание - Другие обозначения см. в разделе 4 и А.3.

z_{2} = \frac{H_{p}}{(h_{o} + h_{\text{пд}})} z_{1} = \frac{l_{\text{э}}(l_{\text{т}}\prime + \Delta_{\text{ст}})}{(a_{1} + l_{\text{т}}\prime + \Delta_{\text{ст}})b_{o}}

Рисунок А.4 — Схема № 3 к определению параметров Г-образного расположения зданий в застройке

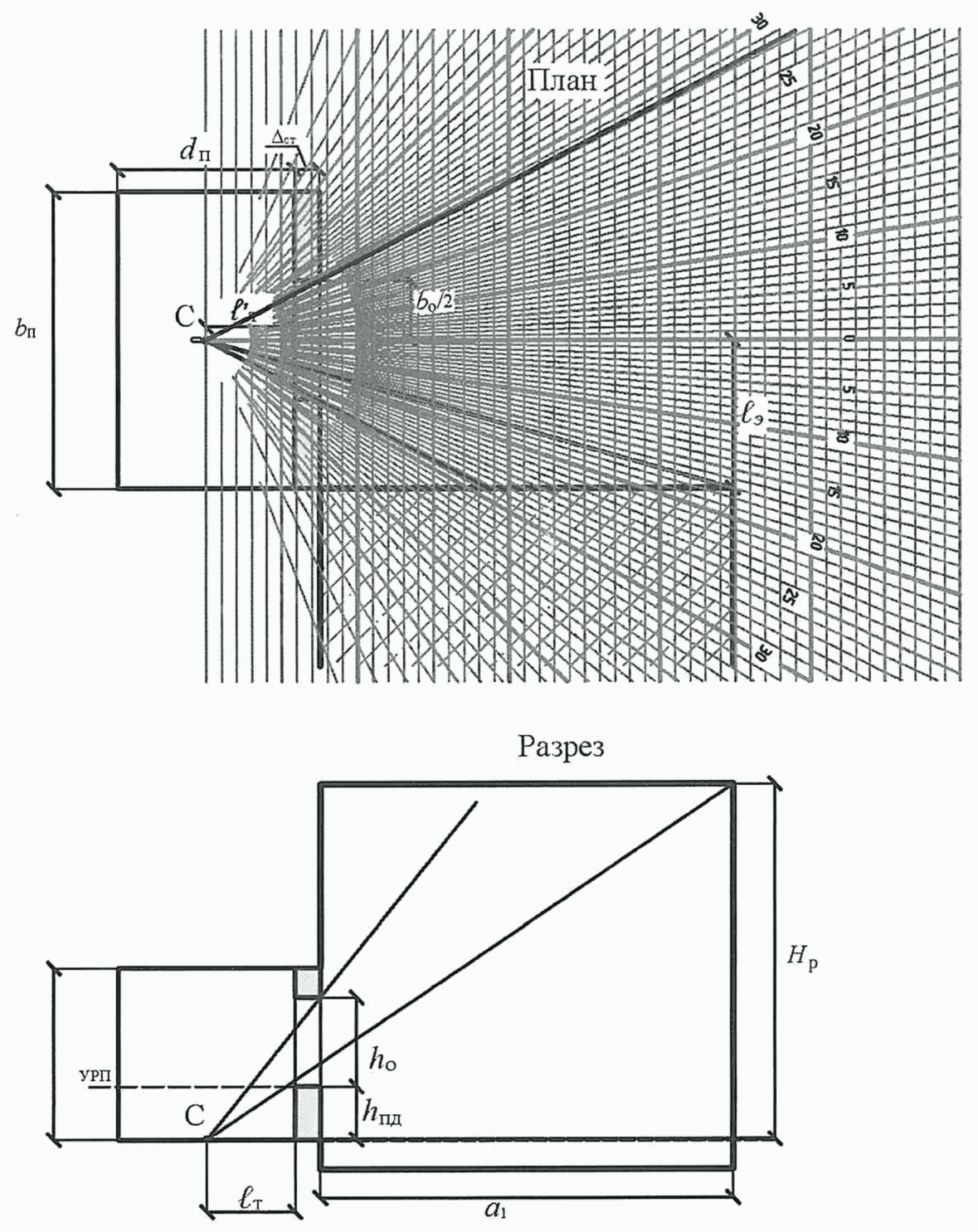

рис. 15

C — расчетная точка (расчетная точка смещается с наложением графика)

Примечание - Другие обозначения см. в разделе 4 и А.3.

Рисунок А.5 — Определение числа лучей в плане для схемы № 3 при Г-образном расположении зданий в застройке

рис. 16

C — расчетная точка (расчетная точка смещается с наложением графика);

a1 и a2 — длины участков экранирующего здания;

I — II — участки экранирующего здания, видимые из расчетной точки через световой проем

Примечание - Другие обозначения см. в разделе 4 и А.3.

Рисунок А.6 — Схема № 4 к определению параметров застройки со сложной конфигурацией экранирующего здания в плане

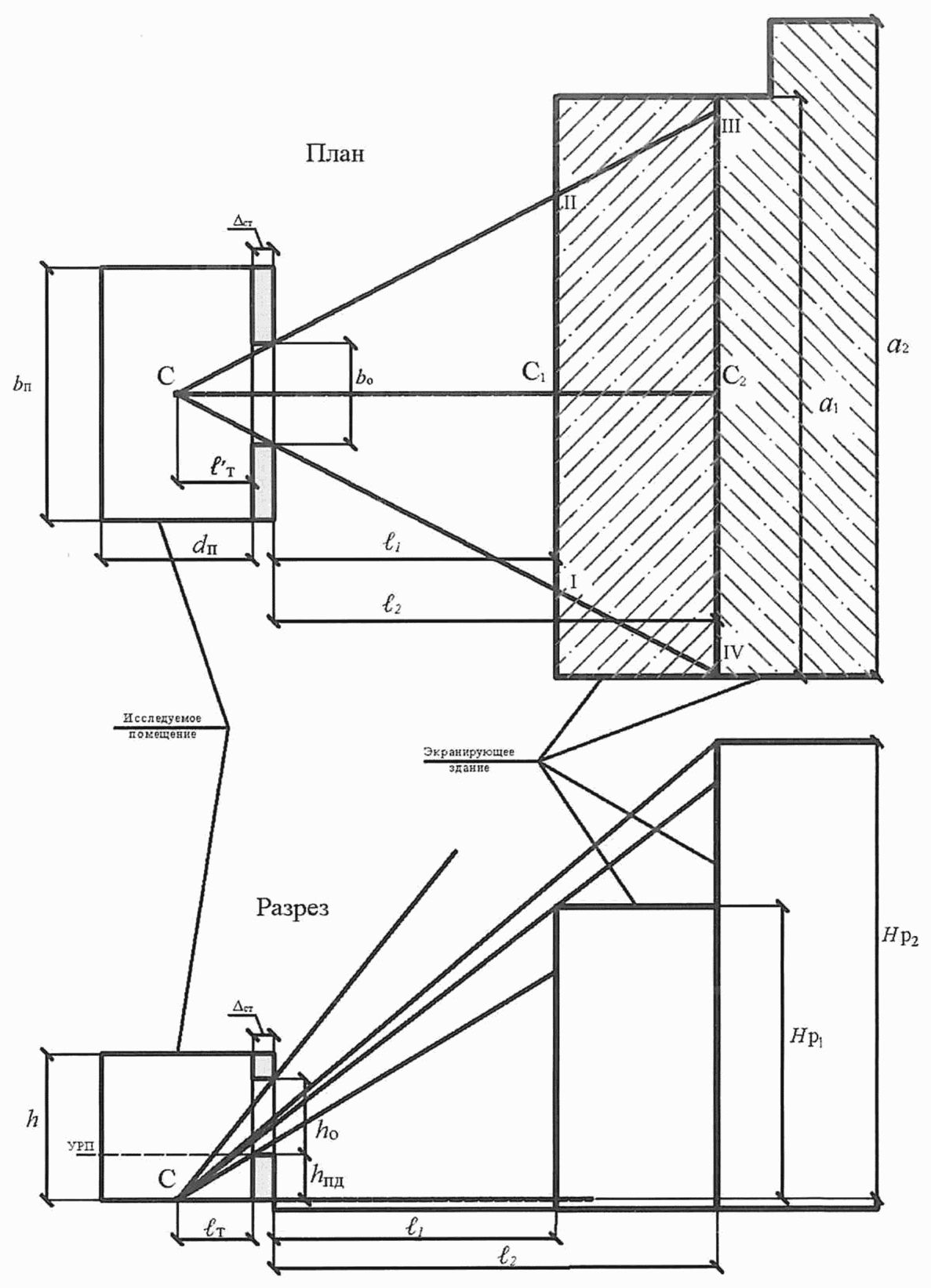

рис. 17

C — расчетная точка (расчетная точка смещается с наложением графика);

I — II, III — IV — участки экранирующего здания, видимые из расчетной точки через световой проем

Примечание - Другие обозначения см. в разделе 4 и А.3.

Рисунок А.7 — Схема № 5 к определению параметров застройки со сложной конфигурацией по высоте экранирующего здания

рис. 18

C — расчетная точка;

I — II — участки экранирующих зданий, видимые из расчетной точки через световой проем

Примечание - Другие обозначения см. в разделе 4 и А.3.

Рисунок А.8 — Схема № 6 к определению параметров застройки со смешанным расположением экранирующих зданий

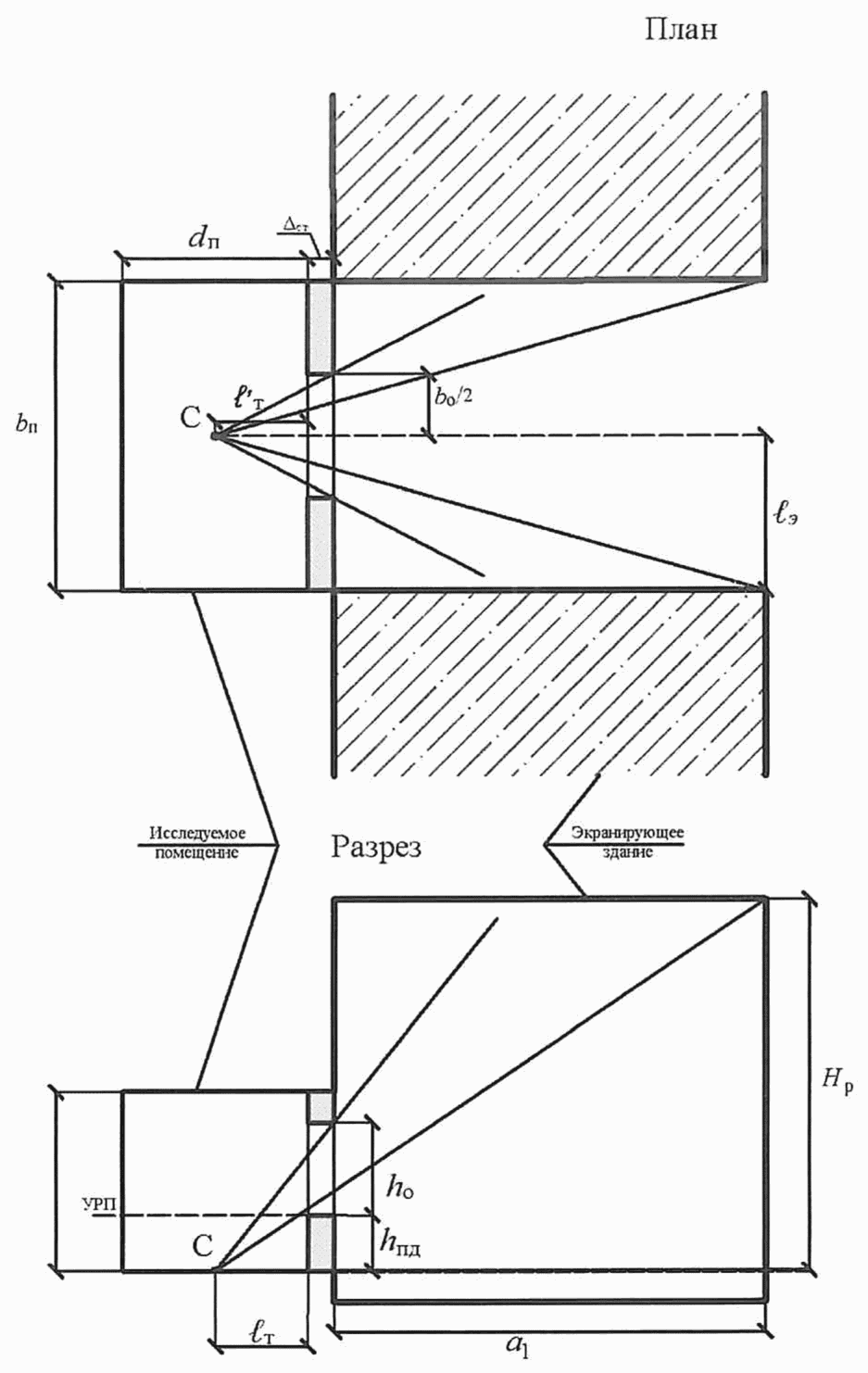

рис. 19

z_{2} = \frac{H_{p}}{(h_{o} + h_{\text{пд}})} z_{1} = \frac{2l_{\text{э}}(l_{\text{т}}\prime + \Delta_{\text{ст}})}{(a_{2} + l_{\text{т}}\prime + \Delta_{\text{ст}})b_{o}}

C — расчетная точка (расчетная точка смещается с наложением графика)

Примечание - Обозначения см. в разделе 4.

Рисунок А.9 — Схема № 7 к определению параметров П-образной застройки с расчетным зданием, расположенным между двух параллельных зданий

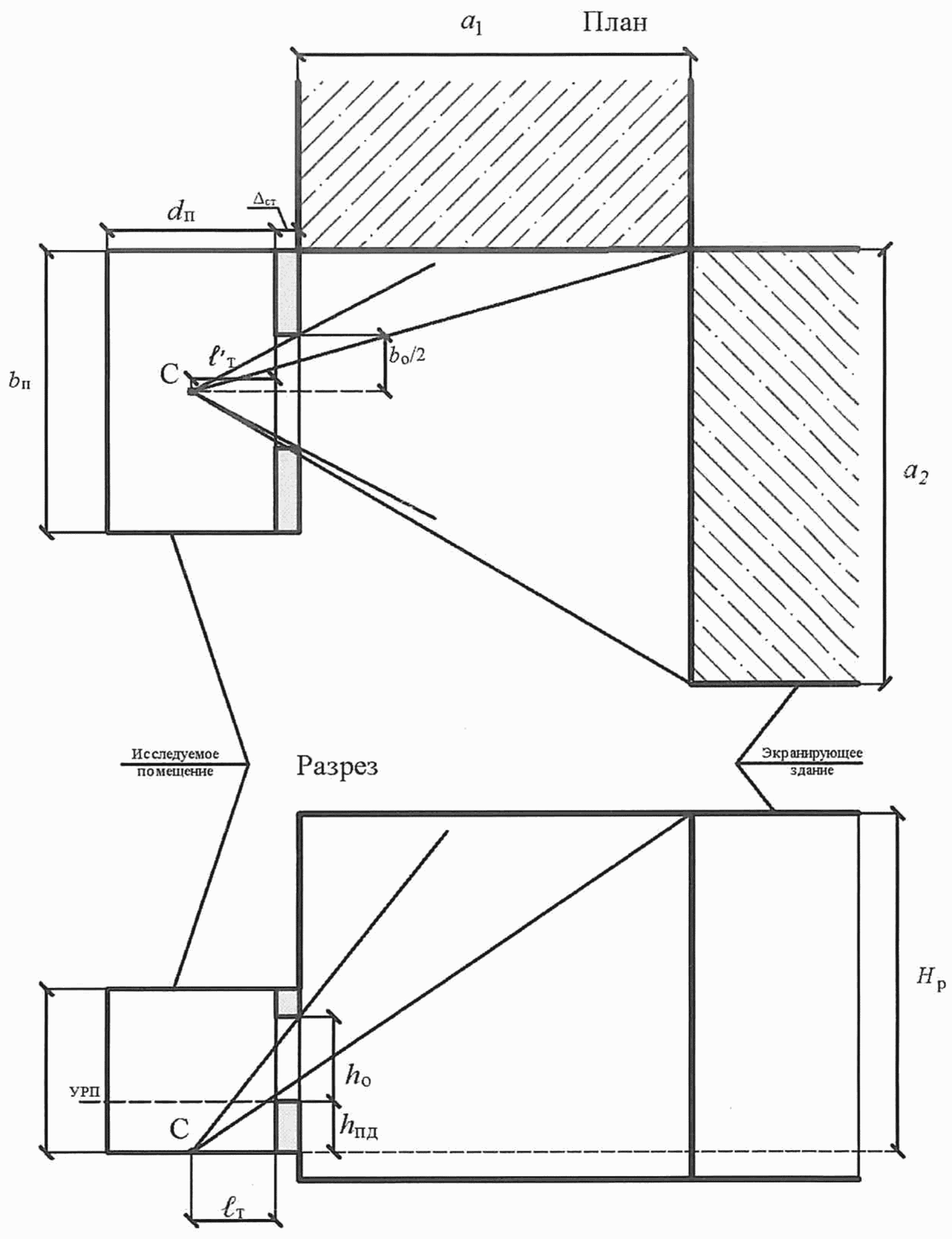

рис. 20

z_{2} = \frac{H_{p}(l_{\text{т}} + \Delta_{\text{ст}})}{(a_{1} + l_{\text{т}} + \Delta_{\text{ст}})(h_{o} + h_{\text{пд}})} z_{1} = \frac{a_{2}(l_{\text{т}}\prime + \Delta_{\text{ст}})}{(a_{1} + l_{\text{т}}\prime + \Delta_{\text{ст}})b_{o}}

C — расчетная точка (расчетная точка смещается с наложением графика)

Примечание - Обозначения см. в разделе 4.

Рисунок А.10 — Схема № 8 к определению параметров П-образной застройки с расчетной точкой в одном из параллельных зданий

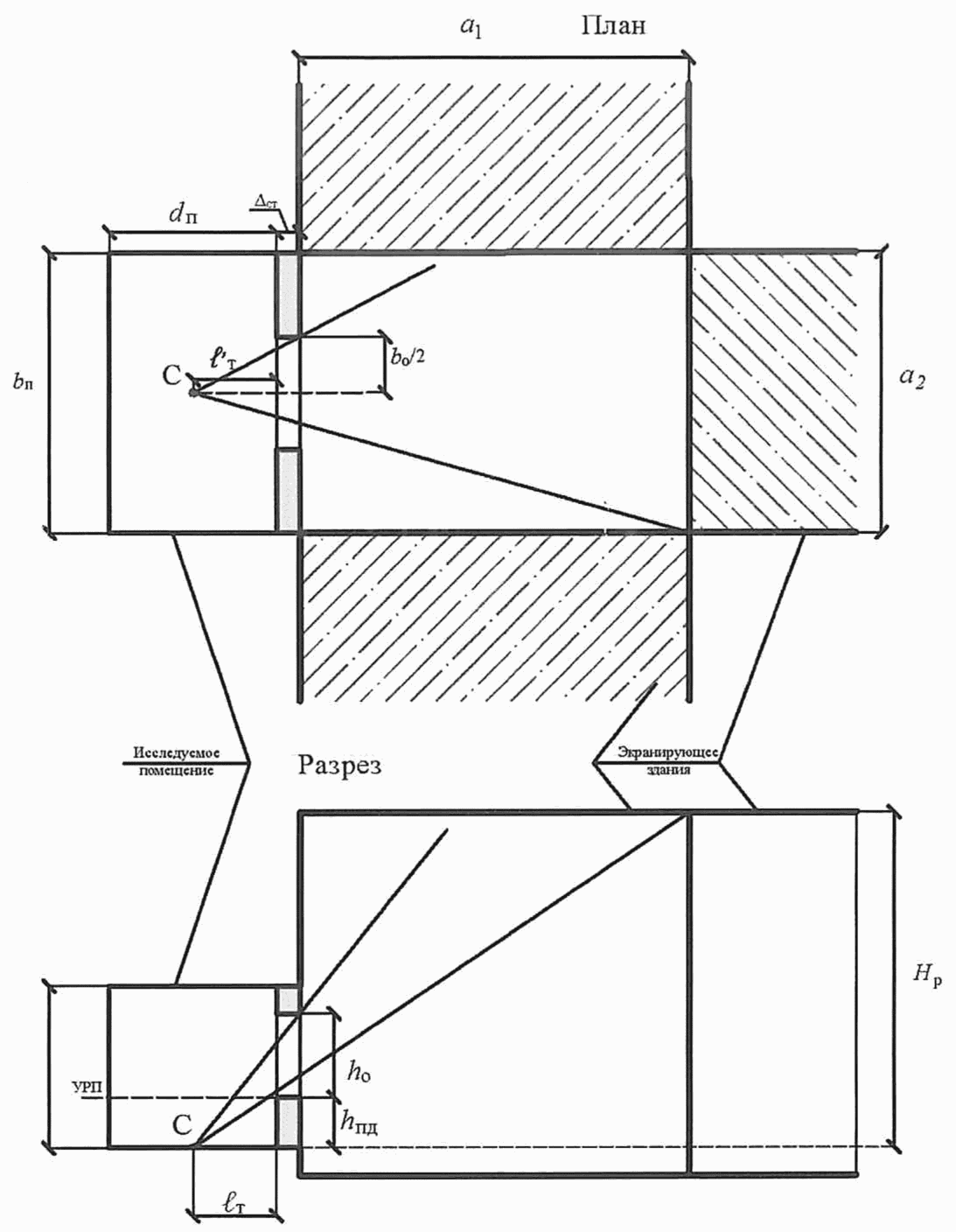

рис. 21

z_{2} = \frac{H_{p}(l_{\text{т}} + \Delta_{\text{ст}})}{(a_{1} + l_{\text{т}} + \Delta_{\text{ст}})h_{1}} z_{1} = \frac{a_{2}(l_{\text{т}}\prime + \Delta_{\text{ст}})}{(a_{1} + l_{\text{т}}\prime + \Delta_{\text{ст}})b_{o}}

C — расчетная точка (расчетная точка смещается с наложением графика)

Примечание - Обозначения см. в разделе 4.

Рисунок А.11 — Схема № 9 к определению параметров застройки в форме замкнутого двора

Таблица А.1

Значения коэффициента q(\gamma)

Угол возвышения середины участка небосвода \gamma (угловая высота среднего луча i-го участка небосвода), видимого из расчетной точки через световой проем в разрезе помещения, градусыЗначения коэффициента q(\gamma)
20,429
60,431
100,459
140,524
180,607
220,694
260,777
300,852
340,920
380,980
421,032
461,077
501,117
541,151
581,181
621,206
661,227
701,244
741,257
781,268
821,275
861,280
901,281
Примечания
1 При значениях угловых высот среднего луча, отличных от приведенных в настоящей таблице, значения коэффициента q(\gamma) определяют интерполяцией.
2 В практических расчетах угловую высоту среднего луча участка небосвода, видимого из расчетной точки через световой проем в разрезе помещения, следует заменять угловой высотой середины участка небосвода, видимого из расчетной точки через световой проем.
3 При разработке настоящей таблицы частично использованы данные ГОСТ Р 57260.

Таблица А.2

Средняя относительная яркость фасадов экранирующих (противостоящих) зданий bф с параллельным расположением

Средневзвешенный коэффициент отражения фасада \rho_{\text{ф}}Отношение расстояния между зданиями l к длине противостоящего здания aЗначение средней относительной яркости фасада bф противостоящего здания при отношении длины противостоящего здания a к его расчетной высоте Hр
0,25 и менее0,501,001,502,003,004,00 и более
0,652,00 и более0,320,370,410,420,430,450,45
0,651,000,270,300,350,370,390,400,40
0,650,500,220,230,270,300,330,360,38
0,650,250,190,190,200,220,250,290,32
0,602,00 и более0,300,340,370,390,400,410,42
0,601,000,240,270,320,340,350,360,37
0,600,500,200,200,240,280,300,330,34
0,600,250,170,160,170,200,220,260,29
0,552,00 и более0,270,310,340,360,370,370,38
0,551,000,220,250,290,310,320,330,34
0,550,500,170,180,210,250,270,300,31
0,550,250,140,140,150,170,190,230,26
0,502,00 и более0,240,280,310,320,330,340,35
0,501,000,190,220,260,280,290,300,30
0,500,500,150,160,190,220,240,270,28
0,500,250,120,120,130,150,170,210,23
0,452,00 и более0,220,250,280,290,300,310,31
0,451,000,170,190,230,250,260,270,27
0,450,500,130,140,170,190,210,240,25
0,450,250,100,100,110,130,150,180,20
0,402,00 и более0,190,220,250,260,260,270,28
0,401,000,150,170,200,220,230,240,24
0,400,500,110,120,140,170,190,210,22
0,400,250,090,090,100,110,130,160,18
0,302,00 и более0,140,160,180,190,200,200,21
0,301,000,110,120,150,160,170,180,18
0,300,500,080,080,100,120,140,150,16
0,300,250,060,060,070,080,090,110,13
0,202,00 и более0,090,110,120,130,130,130,14
0,201,000,070,080,100,100,110,110,12
0,200,500,050,050,070,080,090,100,10
0,200,25 и менее0,040,040,040,050,060,070,08
Примечание — При значениях параметров \rho_{\text{ф}} , l/a, a/Hр, отличных от приведенных в настоящей таблице, коэффициент bф определяют интерполяцией и экстраполяцией.

Таблица А.3

Средняя относительная яркость фасадов bф экранирующих (противостоящих) зданий в Г-образной застройке для здания a

Средневзвешенный коэффициент отражения фасада \rho_{\text{ф}}Отношение длины проектируемого здания a2 к длине противостоящего здания a1Значение средней относительной яркости фасада bф противостоящего здания при отношении длины противостоящего здания a1 к его расчетной высоте Hр
0,250,501,001,502,003,004,00 и более
0,652,000,300,330,360,380,390,400,41
0,651,000,310,330,360,380,390,410,41
0,650,500,330,340,360,380,390,410,41
0,650,250,340,350,360,370,380,400,40
0,602,000,270,300,330,350,360,370,38
0,601,000,280,300,330,350,360,370,38
0,600,500,300,310,330,350,360,370,38
0,600,250,320,320,330,340,350,360,37
0,552,000,250,270,300,320,330,340,34
0,551,000,260,270,300,320,330,340,34
0,550,500,270,280,300,320,330,340,34
0,550,250,290,290,300,310,320,330,34
0,502,000,220,240,270,280,290,300,31
0,501,000,230,240,270,280,290,300,31
0,500,500,250,250,270,280,290,300,31
0,500,250,260,270,270,280,290,300,30
0,452,000,190,210,240,250,260,270,27
0,451,000,200,210,240,250,260,270,28
0,450,500,220,230,240,250,260,270,28
0,450,250,230,240,250,250,260,270,27
0,402,000,170,180,210,220,230,240,24
0,401,000,180,190,210,220,230,240,24
0,400,500,190,200,210,220,230,240,24
0,400,250,200,210,220,220,230,240,24
0,302,000,120,130,150,160,170,180,18
0,301,000,130,140,150,160,170,180,18
0,300,500,140,150,160,170,170,180,18
0,300,250,150,160,160,170,170,170,18
0,202,000,080,090,100,110,110,120,12
0,201,000,080,090,100,110,110,120,12
0,200,500,090,100,100,110,110,120,12
0,200,250,100,100,110,110,110,110,12
Примечание — При значениях параметров \rho_{\text{ф}} , a2/a1, a1/Hр, отличных от приведенных в настоящей таблице, коэффициент bф определяют интерполяцией и экстраполяцией.

Таблица А.4

Средняя относительная яркость фасадов bф экранирующих (противостоящих) зданий в П-образной застройке для здания, расположенного между двух параллельных зданий

Средневзвешенный коэффициент отражения фасада \rho_{\text{ф}}Отношение расстояния между зданиями a1 к длине противостоящего здания a2Значение средней относительной яркости фасада bф противостоящего здания при отношении длины противостоящего здания a2 к его расчетной высоте Hр
0,501,001,502,003,004,00 и более
0,652,00 и более0,330,390,420,440,470,48
0,651,000,230,340,410,460,520,55
0,650,500,120,220,340,430,560,63
0,650,250,030,090,190,300,510,67
0,602,00 и более0,300,350,380,400,430,44
0,601,000,210,300,370,410,460,49
0,600,500,110,200,300,380,490,56
0,600,250,030,080,160,260,440,58
0,552,00 и более0,270,320,350,360,380,40
0,551,000,190,270,330,370,410,44
0,550,500,100,170,260,330,430,49
0,550,250,030,070,140,220,370,49
0,502,00 и более0,240,290,310,330,340,35
0,501,000,170,240,290,320,360,39
0,500,500,090,150,230,290,370,42
0,500,250,030,070,120,190,320,42
0,452,00 и более0,210,250,280,290,300,31
0,451,000,150,210,250,280,320,34
0,450,500,080,130,190,250,320,36
0,450,250,030,060,110,160,270,35
0,402,00 и более0,190,220,240,250,270,27
0,401,000,130,180,220,240,270,29
0,400,500,070,120,170,210,270,30
0,400,250,030,050,090,140,220,29
0,302,00 и более0,140,160,180,180,190,20
0,301,000,090,130,160,170,190,20
0,300,500,050,080,110,140,180,21
0,300,250,020,040,060,090,140,18
0,202,00 и более0,090,110,110,120,120,13
0,201,000,060,080,100,110,120,13
0,200,500,030,050,070,090,110,12
0,200,250,020,030,040,050,080,10
Примечание — При значениях параметров \rho_{\text{ф}} , a1/a2, a2/Hр, отличных от приведенных в настоящей таблице, коэффициент bф определяют интерполяцией и экстраполяцией.

Таблица А.5

Средняя относительная яркость фасадов bф экранирующих (противостоящих) зданий в П-образной застройке для одного из параллельных зданий

Средневзвешенный коэффициент отражения фасада \rho_{\text{ф}}Отношение расстояния между зданиями a1 к длине противостоящего здания a2Значение средней относительной яркости фасада bф противостоящего здания при отношении длины противостоящего здания a2 к его расчетной высоте Hр
0,25 и менее0,501,001,502,003,004,00 и более
0,652,00 и более0,300,350,390,400,410,430,43
0,651,000,250,290,330,350,370,380,38
0,650,500,210,220,260,280,320,340,36
0,650,250,180,180,190,210,240,280,30
0,602,00 и более0,290,320,350,370,380,390,40
0,601,000,230,260,300,320,330,340,35
0,600,500,190,190,230,270,290,310,32
0,600,250,160,160,190,190,210,250,28
0,552,00 и более0,260,290,320,340,350,350,36
0,551,000,210,240,280,290,300,310,32
0,550,500,160,170,200,240,260,290,29
0,550,250,130,130,140,160,180,220,25
0,502,00 и более0,230,270,290,300,310,320,33
0,501,000,180,210,250,270,280,290,29
0,500,500,140,150,170,210,230,260,27
0,500,250,110,110,120,140,160,200,22
0,452,00 и более0,210,240,270,280,290,290,29
0,451,000,160,180,220,240,250,260,26
0,450,500,120,130,160,180,200,230,24
0,450,250,100,100,100,120,140,170,19
0,402,00 и более0,180,210,240,250,250,260,27
0,401,000,140,160,190,210,220,230,23
0,400,500,100,110,130,160,180,200,21
0,400,250,090,090,100,100,120,150,17
0,302,00 и более0,130,150,170,180,190,190,20
0,301,000,100,110,140,150,160,170,17
0,300,500,080,080,100,110,130,140,15
0,300,250,060,060,070,080,090,100,12
0,202,00 и более0,090,100,110,120,120,120,13
0,201,000,070,080,100,100,100,110,11
0,200,500,050,050,060,070,080,100,10
0,200,250,040,040,040,050,060,070,08
Примечание — При значениях параметров \rho_{\text{ф}} , a1/a2, a2/Hр, отличных от приведенных в настоящей таблице, коэффициент bф определяют интерполяцией и экстраполяцией.

Таблица А.6

Средняя относительная яркость фасадов bф экранирующих (противостоящих) зданий в форме замкнутого двора

Средневзвешенный коэффициент отражения фасада \rho_{\text{ф}}Отношение расстояния между зданиями a1 к длине противостоящего здания a2Значение средней относительной яркости фасада bф противостоящего здания при отношении длины противостоящего здания a2 к его расчетной высоте Hр
0,501,001,502,003,004,00 и более
0,652,00 и более0,180,320,370,390,410,42
0,651,000,090,290,360,390,420,42
0,650,500,040,210,320,370,410,43
0,650,250,040,120,210,280,360,40
0,602,00 и более0,150,280,330,350,370,38
0,601,000,080,250,320,350,370,38
0,600,500,030,180,270,320,370,38
0,600,250,030,100,170,230,310,35
0,552,00 и более0,130,250,290,320,330,34
0,551,000,070,220,280,310,340,34
0,550,500,020,150,230,280,320,34
0,550,250,030,080,140,200,270,31
0,502,00 и более0,110,220,260,280,300,31
0,501,000,060,190,250,270,300,31
0,500,500,020,130,200,240,280,30
0,500,250,020,070,120,170,230,27
0,452,00 и более0,100,190,230,250,260,27
0,451,000,050,160,210,240,260,27
0,450,500,020,110,170,210,250,26
0,450,250,020,060,100,140,200,23
0,402,00 и более0,080,160,200,210,230,24
0,401,000,040,140,180,210,230,24
0,400,500,010,090,140,180,210,23
0,400,250,010,050,080,120,170,19
0,302,00 и более0,060,110,140,150,170,17
0,301,000,030,090,130,150,160,17
0,300,500,010,060,100,120,150,16
0,300,250,010,030,060,080,110,14
0,202,00 и более0,030,070,090,100,110,11
0,201,000,020,060,080,090,110,11
0,200,500,010,040,060,080,090,10
0,200,250,010,020,030,050,070,08
Примечание — При значении параметров \rho_{\text{ф}} , a1/a2, a2/Hр, отличных от приведенных в настоящей таблице, коэффициент bф определяют интерполяцией.

Таблица А.7

Коэффициенты отражения фасадных отделочных материалов

НаименованиеИнтегральный коэффициент интегрального отражения света \rho , отн. ед.
Лицевой кирпич
Фасадный белый0,70 — 0,72
Фасадный «слоновая кость»0,58 — 0,60
Фасадный светло-соломенный0,52 — 0,54
Фасадный соломенный0,43 — 0,52
Силикатный серый0,40 — 0,41
Фасадный желтый0,33 — 0,35
Фасадный красный0,30 — 0,32
Фасадный коричневый0,13 — 0,18
Керамогранит
Белый0,80 — 0,87
«Слоновая кость»0,64 — 0,67
Светло-серый0,55 — 0,60
Светло-зеленый0,40 — 0,42
Светло-коричневый0,35 — 0,39
Коричневый0,18 — 0,20
Черный0,12 — 0,15
Примечание — Точные значения коэффициентов отражения света определяют измерениями по ГОСТ Р 56709.

Таблица А.8

Коэффициенты диффузного и зеркального отражения и фасадного остекления <1>

Тип стекла, номинальная толщинаКоэффициент отражения
диффузного \rho_{\text{д}}зеркального \rho_{\text{з}}
Стекло без покрытий
Флоат-стекло, 4 мм0,0110,083
Флоат-стекло, 6 мм0,0230,084
Стекла с низкоэмиссионными покрытиями
И-стекла (мягкие покрытия), 4 мм0,011 — 0,0580,037 — 0,080
К-стекло (твердое покрытие), 4 мм0,0270,11
Стекла с мультифункциональными покрытиями
И-стекла (мультифункциональные покрытия), 4 мм0,017 — 0,0200,054 — 0,24
К-стекла (мультифункциональные покрытия), 6 мм0,023 — 0,0790,15 — 0,22
Стекла с солнцезащитными покрытиями
Солнцезащитное с твердым покрытием (бронзовый оттенок), 6 мм0,360,42
Солнцезащитные с мягкими покрытиями (бронзовый оттенок), 4 мм0,12 — 0,160,31 — 0,43
Солнцезащитное с твердым покрытием (серебристый оттенок), 6 мм0,360,41
Солнцезащитное с мягким покрытием (серебристый оттенок), 4 мм0,430,38
Солнцезащитное с мягким покрытием (золотой оттенок), 4 мм0,260,34
Солнцезащитные с мягкими покрытиями (голубой оттенок), 4 мм0,18 — 0,200,31 — 0,35
Солнцезащитные с мягкими покрытиями (зеленый оттенок), 4 мм0,10 — 0,200,30 — 0,46
Солнцезащитные с мягкими покрытиями (серый оттенок), 4 мм0,10 — 0,220,31 — 0,43
<1> Характеристики остекления рассчитывают по ГОСТ EN 410. Для получения характеристик конкретного стекла и стеклопакета необходимо использовать данные производителей либо провести измерения в лаборатории.

Таблица А.9

Коэффициенты отражения окрашиваемых внутренних поверхностей жилых и общественных помещений

Цвета окрашиваемых поверхностей и отделочных материаловКоэффициент отражения, отн. ед.
Белый0,85 — 0,87
Белый полуматовый0,78 — 0,82
Слоновая кость0,73 — 0,75
Кремово-белый0,55 — 0,72
Салатовый (желто-зеленый)0,54 — 0,70
Светло-розовый0,49 — 0,69
Светло-бежевый0,55 — 0,62
Светло-желтый0,55 — 0,70
Светло-красный0,54 — 0,56
Светло-серый0,53 — 0,60
Серый0,30 — 0,36
Темно-коричневый0,20 — 0,22
Черный0,12 — 0,15
Примечание — Точные значения коэффициентов отражения света определяют измерениями по ГОСТ Р 56709.

Таблица А.10

Коэффициент rо для условной рабочей поверхности на 0,8 м от пола

Отношение глубины помещения dп к высоте от уровня УРП до верха окна h01Отношение расстояния расчетной точки от внутренней поверхности наружной стены lт к глубине помещения dпСредневзвешенный коэффициент отражения пола, стен, окон и потолка \rho_{\text{ср}}
0,650,600,550,500,450,35
Отношение ширины помещения bп к его глубине dп
0,51,02,00,51,02,00,51,02,00,51,02,00,51,02,00,51,02,0
1,000,101,041,031,031,031,031,021,031,031,021,021,021,021,021,021,011,011,011,01
1,000,501,751,671,521,661,591,461,561,511,391,471,421,331,371,341,261,191,171,13
1,000,903,122,912,482,862,672,302,592,432,112,332,191,932,061,951,741,531,481,37
3,000,101,111,101,081,101,091,071,081,081,061,071,061,051,061,051,041,031,031,02
3,000,201,361,331,251,321,291,221,271,251,191,231,201,161,181,161,131,091,081,06
3,000,301,821,741,571,721,641,501,611,551,431,511,461,361,411,371,291,201,181,14
3,000,402,462,322,022,282,151,902,101,991,771,911,821,641,731,661,511,371,331,26
3,000,503,253,022,572,972,772,382,682,522,182,402,261,982,122,011,791,561,511,39
3,000,604,143,823,203,753,472,923,353,122,652,962,762,372,572,412,101,781,711,55
3,000,705,124,713,894,614,253,524,093,783,163,583,322,803,062,862,442,031,931,72
3,000,806,205,684,645,555,094,184,904,513,734,253,923,273,603,342,822,302,171,91
3,000,907,366,735,456,576,014,905,775,294,344,984,583,784,183,863,232,592,432,11
5,000,101,191,171,131,161,151,111,141,131,101,121,111,081,091,081,071,051,041,03
5,000,201,611,551,421,531,481,371,451,411,321,381,341,271,301,271,211,151,141,11
5,000,302,362,231,962,192,071,842,021,921,721,851,771,601,681,611,481,341,311,24
5,000,403,443,192,713,132,922,492,832,652,282,522,372,072,222,101,851,611,551,43
5,000,504,744,373,624,283,953,293,813,532,973,343,112,642,872,682,311,941,841,66
5,000,606,235,714,665,585,124,204,924,533,754,273,943,293,613,352,832,312,181,92
5,000,707,877,185,817,016,415,216,155,644,615,294,864,014,444,093,402,722,552,20
5,000,809,668,807,068,587,826,317,506,855,556,415,874,795,334,904,033,172,952,52
5,000,9011,6010,548,4210,289,357,498,958,166,577,636,965,646,305,774,713,653,392,86
Примечания
1 При промежуточных значениях dп/h01, lт/dп, bп/dп и \rho_{\text{ср}} коэффициент rо определяют интерполяцией и экстраполяцией.
2 Средневзвешенный коэффициент отражения помещения (пола, стен, потолка и окна) рассчитывают по формуле
\rho_{\text{ср}} = \frac{\rho_{\text{п}}S_{\text{п}} + \rho_{\text{пот}}S_{\text{пот}} + \rho_{\text{ст}}S_{\text{ст}} + \rho_{\text{о}}S_{\text{о}}}{S_{\text{п}} + S_{\text{пот}} + S_{\text{ст}} + S_{\text{о}}} ,
где \rho_{\text{п}} , \rho_{\text{ст}} , \rho_{\text{пот}} , \rho_{\text{о}} — коэффициенты отражения материала пола, стен, потолка и окна соответственно (по таблице А.9 или по данным измерений);
Sп, Sст, Sпот, Sо — площадь пола, стен, потолка и окна соответственно.
Если коэффициенты отражения света отделки поверхностей помещения неизвестны, то для помещений жилых и общественных зданий средневзвешенный коэффициент отражения \rho_{\text{ср}} следует принимать равным 0,55.

Таблица А.11

Коэффициент, учитывающий rо на полу

Отношение глубины помещения dп к высоте от уровня УРП до верха окна h01Отношение расстояния расчетной точки от внутренней поверхности наружной стены lт к глубине помещения dпСредневзвешенный коэффициент отражения пола, стен, окон и потолка \rho_{\text{ср}}
0,650,600,550,500,450,35
Отношение ширины помещения bп к его глубине dп
0,51,02,00,51,02,00,51,02,00,51,02,00,51,02,00,51,02,0
1,000,101,051,051,051,051,051,051,051,051,051,041,041,041,041,041,041,031,031,03
1,000,501,541,481,361,461,411,311,391,341,251,311,271,201,231,201,141,081,061,03
1,000,902,532,362,032,322,171,882,101,981,721,891,791,571,681,591,421,251,211,12
3,000,101,071,071,071,071,071,071,061,061,061,061,061,061,051,051,051,051,051,05
3,000,201,051,051,051,041,041,041,041,041,041,031,031,031,031,031,031,021,021,02
3,000,301,361,331,261,321,291,231,271,241,191,221,201,161,171,161,121,081,071,05
3,000,401,981,881,681,851,771,591,731,651,501,601,541,411,471,421,321,211,191,14
3,000,502,742,562,212,512,362,052,292,161,892,061,951,731,841,751,571,381,341,25
3,000,603,543,282,763,212,982,532,882,682,262,552,392,062,222,091,831,561,501,37
3,000,704,343,993,313,903,603,003,473,222,703,042,832,402,612,442,091,741,661,49
3,000,805,134,713,864,604,233,484,063,743,113,533,262,732,992,782,361,921,821,61
3,000,905,935,424,415,294,853,964,654,273,514,023,703,063,383,122,622,101,981,72
5,000,101,091,091,091,091,091,091,081,081,081,081,071,071,071,071,071,061,061,06
5,000,201,071,071,071,061,061,061,061,061,061,051,051,051,041,041,041,031,031,03
5,000,301,611,551,441,531,481,381,461,411,331,381,341,271,301,271,221,151,131,10
5,000,402,662,492,162,452,302,012,242,111,862,021,921,711,811,731,561,391,351,27
5,000,503,943,653,053,573,312,793,192,972,522,822,632,262,442,292,001,691,621,47
5,000,605,294,853,994,744,363,604,193,873,223,653,382,833,102,882,452,011,901,68
5,000,706,646,064,925,925,424,425,204,773,914,484,123,413,763,482,912,322,181,90
5,000,807,987,275,857,096,475,236,205,674,615,314,873,984,424,073,362,642,462,11
5,000,909,328,486,798,267,526,047,206,575,306,145,614,565,084,663,812,962,752,32
Примечания
1 При промежуточных значениях dп/h01, lт/dп, bп/dп и \rho_{\text{ср}} коэффициент rо определяют интерполяцией и экстраполяцией.
2 Средневзвешенный коэффициент отражения помещения (пола, стен, потолка и окна) рассчитывают по формуле
\rho_{\text{ср}} = \frac{\rho_{\text{п}}S_{\text{п}} + \rho_{\text{пот}}S_{\text{пот}} + \rho_{\text{ст}}S_{\text{ст}} + \rho_{\text{о}}S_{\text{о}}}{S_{\text{п}} + S_{\text{пот}} + S_{\text{ст}} + S_{\text{о}}} ,
где \rho_{\text{п}} , \rho_{\text{ст}} , \rho_{\text{пот}} , \rho_{\text{о}} — коэффициенты отражения материала пола, стен, потолка и окна соответственно (по таблице А.9 или по данным измерений);
Sп, Sст, Sпот, Sо — площадь пола, стен, потолка и окна соответственно.
Если коэффициенты отражения света отделки поверхностей помещения неизвестны, то для помещений жилых и общественных зданий средневзвешенный коэффициент отражения \rho_{\text{ср}} следует принимать равным 0,55.

Таблица А.12

Коэффициент Kзд0, учитывающий изменение внутренней отраженной составляющей КЕО в помещении при полном закрытии небосвода зданиями при параллельном расположении

Средневзвешенный коэффициент отраженияИндекс противостоящего здания в плане z1Значения коэффициента Kзд0 при значениях индекса противостоящего здания в разрезе z2
фасада экранирующего здания \rho_{\text{ф}}внутренней поверхности помещения \rho_{\text{ср}}0,10 и менее0,501,001,502,004,00 и более
Отношение расстояния расчетной точки от наружной стены к глубине помещения
lт/dп = 0,90
0,650,550,51,001,541,621,581,461,10
0,650,552,01,001,471,561,541,431,10
0,650,554,01,001,391,481,491,391,11
0,650,500,51,001,471,561,531,421,08
0,650,502,01,001,411,501,491,391,09
0,650,504,01,001,341,431,441,351,09
0,650,450,51,001,401,491,481,381,06
0,650,452,01,001,351,441,451,351,07
0,650,454,01,001,291,381,401,301,07
0,650,400,51,001,341,431,441,341,04
0,650,402,01,001,291,381,401,311,05
0,650,404,01,001,231,321,351,261,06
0,600,550,51,001,591,681,621,511,12
0,600,552,01,001,531,621,591,471,13
0,600,554,01,001,451,541,541,431,14
0,600,500,51,001,531,611,581,471,10
0,600,502,01,001,471,561,541,431,11
0,600,504,01,001,401,491,491,391,12
0,600,450,51,001,461,551,531,421,08
0,600,452,01,001,411,501,491,391,09
0,600,454,01,001,341,431,441,351,10
0,600,400,51,001,401,481,481,381,06
0,600,402,01,001,351,441,451,351,07
0,600,404,01,001,291,381,401,311,08
0,500,550,51,001,711,791,721,591,16
0,500,552,01,001,641,731,681,561,17
0,500,554,01,001,561,651,631,511,18
0,500,500,51,001,641,731,671,551,14
0,500,502,01,001,581,671,631,521,15
0,500,504,01,001,511,601,581,471,16
0,500,450,51,001,571,661,621,511,12
0,500,452,01,001,521,611,591,471,13
0,500,454,01,001,461,541,541,431,14
0,500,400,51,001,511,601,581,471,10
0,500,402,01,001,461,551,541,431,11
0,500,404,01,001,401,491,491,391,12
0,400,550,51,001,821,911,811,671,21
0,400,552,01,001,761,851,771,641,21
0,400,554,01,001,681,761,721,601,22
0,400,500,51,001,751,841,761,631,19
0,400,502,01,001,701,781,731,601,19
0,400,504,01,001,621,711,681,561,20
0,400,450,51,001,691,771,721,591,17
0,400,452,01,001,641,721,681,561,17
0,400,454,01,001,571,661,631,511,18
0,400,400,51,001,621,711,671,551,15
0,400,402,01,001,581,661,631,521,15
0,400,404,01,001,521,601,581,471,16
0,300,550,51,001,932,021,901,761,25
0,300,552,01,001,871,961,871,721,26
0,300,554,01,001,791,881,821,681,27
0,300,500,51,001,871,951,861,721,23
0,300,502,01,001,811,901,821,681,24
0,300,504,01,001,741,821,771,641,25
0,300,450,51,001,801,891,811,681,21
0,300,452,01,001,751,841,771,641,22
0,300,454,01,001,681,771,721,601,23
0,300,400,51,001,731,821,771,631,19
0,300,402,01,001,691,781,731,601,20
0,300,404,01,001,631,721,681,561,21
Отношение расстояния расчетной точки от наружной стены к глубине помещения
lт/dп = 0,50
0,650,550,51,001,281,371,331,261,06
0,650,552,01,001,241,331,311,241,07
0,650,554,01,001,191,271,271,211,08
0,650,500,51,001,241,331,301,231,05
0,650,502,01,001,211,291,271,211,06
0,650,504,01,001,161,251,241,181,07
0,650,450,51,001,201,291,261,201,05
0,650,452,01,001,171,261,241,181,05
0,650,454,01,001,131,221,211,151,06
0,650,400,51,001,161,251,231,171,04
0,650,402,01,001,141,231,201,151,05
0,650,404,01,001,101,191,171,121,06
0,600,550,51,001,311,401,361,281,07
0,600,552,01,001,271,361,341,261,07
0,600,554,01,001,221,301,311,241,08
0,600,500,51,001,271,361,331,251,06
0,600,502,01,001,241,331,301,231,07
0,600,504,01,001,191,281,271,211,08
0,600,450,51,001,231,321,291,231,05
0,600,452,01,001,201,291,271,211,06
0,600,454,01,001,161,251,241,181,07
0,600,400,51,001,191,281,261,201,05
0,600,402,01,001,171,261,241,181,05
0,600,404,01,001,131,221,201,151,06
0,500,550,51,001,381,461,421,341,08
0,500,552,01,001,331,421,401,321,09
0,500,554,01,001,281,371,371,291,10
0,500,500,51,001,341,421,391,311,07
0,500,502,01,001,301,391,371,291,08
0,500,504,01,001,251,341,341,261,09
0,500,450,51,001,301,381,361,281,07
0,500,452,01,001,261,351,331,261,07
0,500,454,01,001,221,311,301,231,08
0,500,400,51,001,261,341,321,251,06
0,500,402,01,001,231,321,301,231,07
0,500,404,01,001,191,281,271,201,08
0,400,550,51,001,441,531,491,391,09
0,400,552,01,001,401,481,461,371,10
0,400,554,01,001,341,431,431,341,11
0,400,500,51,001,401,491,451,361,09
0,400,502,01,001,361,451,431,341,09
0,400,504,01,001,311,401,401,311,10
0,400,450,51,001,361,441,421,331,08
0,400,452,01,001,331,411,401,311,09
0,400,454,01,001,281,371,371,291,10
0,400,400,51,001,321,401,391,301,07
0,400,402,01,001,291,381,361,281,08
0,400,404,01,001,261,341,331,261,09
0,300,550,51,001,501,591,551,441,11
0,300,552,01,001,461,541,531,421,11
0,300,554,01,001,401,491,501,401,12
0,300,500,51,001,461,551,521,411,10
0,300,502,01,001,421,511,491,391,11
0,300,504,01,001,371,461,461,371,12
0,300,450,51,001,421,511,481,391,09
0,300,452,01,001,391,471,461,371,10
0,300,454,01,001,341,431,431,341,11
0,300,400,51,001,381,471,451,361,08
0,300,402,01,001,351,441,431,341,09
0,300,404,01,001,321,401,401,311,10
Отношение расстояния расчетной точки от наружной стены к глубине помещения
lт/dп = 0,20
0,650,550,51,001,101,181,141,101,03
0,650,552,01,001,071,161,131,091,04
0,650,554,01,001,031,121,111,081,05
0,650,500,51,001,071,161,121,081,03
0,650,502,01,001,051,141,111,071,04
0,650,504,01,001,021,111,091,061,05
0,650,450,51,001,051,141,101,061,04
0,650,452,01,001,041,121,081,051,04
0,650,454,01,001,011,101,061,041,05
0,650,400,51,001,031,121,071,041,04
0,650,402,01,001,021,111,061,031,05
0,650,404,01,001,001,091,041,021,06
0,600,550,51,001,111,191,161,111,03
0,600,552,01,001,081,171,151,101,03
0,600,554,01,001,041,131,131,091,04
0,600,500,51,001,091,171,141,101,03
0,600,502,01,001,061,151,131,091,04
0,600,504,01,001,031,121,111,071,05
0,600,450,51,001,061,151,121,081,03
0,600,452,01,001,051,131,101,071,04
0,600,454,01,001,021,111,081,051,05
0,600,400,51,001,041,131,091,061,04
0,600,402,01,001,031,121,081,051,04
0,600,404,01,001,011,101,061,041,05
0,500,550,51,001,131,221,211,151,02
0,500,552,01,001,101,191,191,141,02
0,500,554,01,001,061,151,171,121,03
0,500,500,51,001,111,201,181,131,02
0,500,502,01,001,091,171,171,121,03
0,500,504,01,001,061,141,151,101,04
0,500,450,51,001,091,171,161,111,02
0,500,452,01,001,071,161,141,101,03
0,500,454,01,001,051,131,121,091,04
0,500,400,51,001,071,151,131,091,03
0,500,402,01,001,051,141,121,081,03
0,500,404,01,001,041,131,101,071,04
0,400,550,51,001,151,241,251,181,01
0,400,552,01,001,121,211,231,171,02
0,400,554,01,001,091,171,211,151,02
0,400,500,51,001,131,221,221,161,01
0,400,502,01,001,111,201,211,151,02
0,400,504,01,001,081,171,191,131,03
0,400,450,51,001,111,201,201,141,01
0,400,452,01,001,091,181,181,131,02
0,400,454,01,001,071,161,171,121,03
0,400,400,51,001,091,181,171,121,02
0,400,402,01,001,081,161,161,111,02
0,400,404,01,001,061,151,141,101,03
0,300,550,51,001,171,261,291,211,00
0,300,552,01,001,151,231,271,201,01
0,300,554,01,001,111,201,251,181,02
0,300,500,51,001,151,241,261,191,00
0,300,502,01,001,131,221,251,181,01
0,300,504,01,001,101,191,231,171,02
0,300,450,51,001,131,221,241,171,00
0,300,452,01,001,111,201,231,161,01
0,300,454,01,001,091,181,211,151,02
0,300,400,51,001,111,201,211,151,01
0,300,402,01,001,101,191,201,141,01
0,300,404,01,001,081,171,181,131,02
Примечание — При значениях параметров \rho_{\text{ф}} , \rho_{\text{ср}} , z1, z2, lт/dп, отличных от приведенных в настоящей таблице, коэффициент Kзд0 определяют интерполяцией и экстраполяцией.

Таблица А.13

Коэффициент Kзд0, учитывающий изменение внутренней отраженной составляющей КЕО в помещении при полном закрытии небосвода зданиями при Г-образном расположении зданий (схема № 3, рисунок А.4)

Средневзвешенный коэффициент отраженияИндекс противостоящего здания в разрезе z2Значения коэффициента Kзд0 при значениях индекса противостоящего здания в плане z1
фасада экранирующего здания \rho_{\text{ф}}внутренней поверхности помещения \rho_{\text{ср}}1,0 и менее1,52,03,04,0 и более
Отношение расстояния расчетной точки от наружной стены к глубине помещения
lт/dп = 0,90
0,650,550,51,000,910,890,840,79
0,650.551,01,000,910,890,840,79
0,650,553,01,000,900,880,830,78
0,650,556,01,000,880,860,810,77
0,650,500,51,000,920,890,850,80
0,650,501,01,000,920,890,850,80
0,650,503,01,000,910,880,840,79
0,650,506,01,000,890,870,820,77
0,650,450,51,000,920,900,850,81
0,650,451,01,000,920,900,850,81
0,650,453,01,000,910,890,840,80
0,650,456,01,000,900,870,830,78
0,650,400,51,000,930,910,860,81
0,650,401,01,000,930,910,860,81
0,650,403,01,000,920,900,850,80
0,650,406,01,000,900,880,830,79
0,600,550,51,000,900,880,830,79
0,600,551,01,000,900,880,830,79
0,600,553,01,000,890,870,820,78
0,600,556,01,000,880,850,810,76
0,600,500,51,000,910,890,840,79
0,600,501,01,000,910,880,840,79
0,600,503,01,000,900,870,830,78
0,600,506,01,000,880,860,810,77
0,600,450,51,000,920,890,850,80
0,600,451,01,000,910,890,840,80
0,600,453,01,000,900,880,830,79
0,600,456,01,000,890,870,820,77
0,600,400,51,000,920,900,850,81
0,600,401,01,000,920,900,850,81
0,600,403,01,000,910,890,840,80
0,600,406,01,000,900,870,830,78
0,500,550,51,000,890,870,820,77
0,500,551,01,000,890,860,820,77
0,500,553,01,000,880,850,810,76
0,500,556,01,000,860,840,790,75
0,500,500,51,000,900,870,830,78
0,500,501,01,000,890,870,820,78
0,500,503,01,000,880,860,810,77
0,500,506,01,000,870,850,800,75
0,500,450,51,000,900,880,830,79
0,500,451,01,000,900,880,830,78
0,500,453,01,000,890,870,820,77
0,500,456,01,000,880,850,810,76
0,500,400,51,000,910,890,840,79
0,500,401,01,000,910,880,840,79
0,500,403,01,000,900,870,830,78
0,500,406,01,000,880,860,810,77
0,400,550,51,000,880,850,810,76
0,400,551,01,000,870,850,800,76
0,400,553,01,000,860,840,790,75
0,400,556,01,000,850,820,780,73
0,400,500,51,000,880,860,810,77
0,400,501,01,000,880,860,810,76
0,400,503,01,000,870,850,800,75
0,400,506,01,000,850,830,780,74
0,400,450,51,000,890,870,820,77
0,400,451,01,000,890,860,820,77
0,400,453,01,000,880,850,810,76
0,400,456,01,000,860,840,790,74
0,400,400,51,000,890,870,830,78
0,400,401,01,000,890,870,820,78
0,400,403,01,000,880,860,810,77
0,400,406,01,000,870,840,800,75
0,300,550,51,000,860,840,790,74
0,300,551,01,000,860,840,790,74
0,300,553,01,000,850,830,780,73
0,300,556,01,000,830,810,760,72
0,300,500,51,000,870,840,800,75
0,300,501,01,000,860,840,800,75
0,300,503,01,000,850,830,790,74
0,300,506,01,000,840,820,770,72
0,300,450,51,000,860,860,840,82
0,300,451,01,000,860,850,840,82
0,300,453,01,000,850,840,830,81
0,300,456,01,000,840,830,810,79
0,300,400,51,000,880,860,810,76
0,300,401,01,000,880,850,810,76
0,300,403,01,000,870,840,800,75
0,300,406,01,000,850,830,780,74
Отношение расстояния расчетной точки от наружной стены к глубине помещения
lт/dп = 0,70
0,650,550,51,000,920,890,850,80
0,650,551,01,000,910,890,850,80
0,650,553,01,000,900,880,840,79
0,650,556,01,000,890,870,820,77
0,650,500,51,000,920,900,850,81
0,650,501,01,000,920,900,850,81
0,650,503,01,000,910,890,840,80
0,650,506,01,000,900,870,830,78
0,650,450,51,000,930,910,860,81
0,650,451,01,000,930,900,860,81
0,650,453,01,000,920,890,850,80
0,650,456,01,000,900,880,830,79
0,650,400,51,000,940,910,870,82
0,650,401,01,000,930,910,860,82
0,650,403,01,000,920,900,850,81
0,650,406,01,000,910,890,840,79
0,600,550,51,000,910,890,840,79
0,600,551,01,000,910,880,840,79
0,600,553,01,000,900,870,830,78
0,600,556,01,000,880,860,810,77
0,600,500,51,000,920,890,850,80
0,600,501,01,000,910,890,840,80
0,600,503,01,000,900,880,830,79
0,600,506,01,000,890,870,820,77
0,600,450,51,000,920,900,850,81
0,600,451,01,000,920,900,850,80
0,600,453,01,000,910,890,840,79
0,600,456,01,000,900,870,830,78
0,600,400,51,000,930,910,860,81
0,600,401,01,000,930,900,860,81
0,600,403,01,000,920,890,850,80
0,600,406,01,000,900,880,830,79
0,500,550,51,000,900,870,830,78
0,500,551,01,000,890,870,820,78
0,500,553,01,000,880,860,810,77
0,500,556,01,000,870,850,800,75
0,500,500,51,000,900,880,830,79
0,500,501,01,000,900,880,830,78
0,500,503,01,000,890,870,820,77
0,500,506,01,000,870,850,810,76
0,500,450,51,000,910,890,840,79
0,500,451,01,000,910,880,840,79
0,500,453,01,000,900,870,830,78
0,500,456,01,000,880,860,810,77
0,500,400,51,000,920,890,850,80
0,500,401,01,000,910,890,840,80
0,500,403,01,000,900,880,830,79
0,500,406,01,000,890,860,820,77
0,400,550,51,000,880,860,810,77
0,400,551,01,000,880,860,810,76
0,400,553,01,000,870,850,800,75
0,400,556,01,000,850,830,780,74
0,400,500,51,000,890,860,820,77
0,400,501,01,000,890,860,820,77
0,400,503,01,000,880,850,810,76
0,400,506,01,000,860,840,790,74
0,400,450,51,000,890,870,830,78
0,400,451,01,000,890,870,820,78
0,400,453,01,000,880,860,810,77
0,400,456,01,000,870,840,800,75
0,400,400,51,000,900,880,830,79
0,400,401,01,000,900,880,830,78
0,400,403,01,000,890,870,820,77
0,400,406,01,000,870,850,800,76
0,300,550,51,000,870,840,800,75
0,300,551,01,000,860,840,800,75
0,300,553,01,000,850,830,790,74
0,300,556,01,000,840,820,770,72
0,300,500,51,000,870,850,800,76
0,300,501,01,000,870,850,800,76
0,300,503,01,000,860,840,790,75
0,300,506,01,000,850,820,780,73
0,300,450,51,000,880,860,810,76
0,300,451,01,000,880,850,810,76
0,300,453,01,000,870,840,800,75
0,300,456,01,000,850,830,780,74
0,300,400,51,000,890,860,820,77
0,300,401,01,000,880,860,810,77
0,300,403,01,000,870,850,800,76
0,300,406,01,000,860,840,790,74
Отношение расстояния расчетной точки от наружной стены к глубине помещения lт/dп = 0,50
0,650,550,51,000,920,900,850,81
0,650,551,01,000,920,900,850,81
0,650,553,01,000,910,890,840,80
0,650,556,01,000,900,870,830,78
0,650,500,51,000,930,910,860,81
0,650,501,01,000,930,900,860,81
0,650,503,01,000,920,890,850,80
0,650,506,01,000,900,880,830,79
0,650,450,51,000,940,910,870,82
0,650,451,01,000,930,910,860,82
0,650,453,01,000,920,900,850,81
0,650,456,01,000,910,890,840,79
0,650,400,51,000,940,920,870,83
0,650,401,01,000,940,920,870,82
0,650,403,01,000,930,910,860,81
0,650,406,01,000,920,890,850,80
0,600,550,51,000,920,890,850,80
0,600,551,01,000,910,890,840,80
0,600,553,01,000,900,880,830,79
0,600,556,01,000,890,870,820,77
0,600,500,51,000,920,900,850,81
0,600,501,01,000,920,900,850,80
0,600,503,01,000,910,890,840,79
0,600,506,01,000,900,870,830,78
0,600,450,51,000,930,910,860,81
0,600,451,01,000,930,900,860,81
0,600,453,01,000,920,890,850,80
0,600,456,01,000,900,880,830,79
0,600,400,51,000,940,910,870,82
0,600,401,01,000,930,910,860,82
0,600,403,01,000,920,900,850,81
0,600,406,01,000,910,890,840,79
0,500,550,51,000,900,880,830,79
0,500,551,01,000,900,880,830,78
0,500,553,01,000,890,870,820,77
0,500,556,01,000,870,850,800,76
0,500,500,51,000,910,890,840,79
0,500,501,01,000,910,880,840,79
0,500,503,01,000,900,870,830,78
0,500,506,01,000,880,860,810,77
0,500,450,51,000,920,890,850,80
0,500,451,01,000,910,890,840,80
0,500,453,01,000,900,880,830,79
0,500,456,01,000,890,860,820,77
0,500,400,51,000,920,900,850,81
0,500,401,01,000,920,900,850,80
0,500,403,01,000,910,890,840,79
0,500,406,01,000,890,870,820,78
0,400,550,51,000,890,860,820,77
0,400,551,01,000,890,860,820,77
0,400,553,01,000,880,850,810,76
0,400,556,01,000,860,840,790,74
0,400,500,51,000,890,870,820,78
0,400,501,01,000,890,870,820,78
0,400,503,01,000,880,860,810,77
0,400,506,01,000,870,840,800,75
0,400,450,51,000,900,880,830,78
0,400,451,01,000,900,880,830,78
0,400,453,01,000,890,870,820,77
0,400,456,01,000,870,850,800,76
0,400,400,51,000,910,880,840,79
0,400,401,01,000,910,880,840,79
0,400,403,01,000,900,870,830,78
0,400,406,01,000,880,860,810,76
0,300,550,51,000,870,850,800,76
0,300,551,01,000,870,850,800,75
0,300,553,01,000,860,840,790,74
0,300,556,01,000,850,820,780,73
0,300,500,51,000,880,860,810,76
0,300,501,01,000,880,850,810,76
0,300,503,01,000,870,840,800,75
0,300,506,01,000,850,830,780,74
0,300,450,51,000,890,860,820,77
0,300,451,01,000,880,860,810,77
0,300,453,01,000,870,850,800,76
0,300,456,01,000,860,840,790,74
0,300,400,51,000,890,870,820,78
0,300,401,01,000,890,870,820,77
0,300,403,01,000,880,860,810,76
0,300,406,01,000,870,840,800,75
Примечание — При значениях параметров \rho_{\text{ф}} , \rho_{\text{ср}} , z1, z2, lт/dп, отличных от приведенных в настоящей таблице, коэффициент Kзд0 определяют интерполяцией.

Таблица А.14

Коэффициент Kзд0, учитывающий изменение внутренней отраженной составляющей КЕО в помещении при полном закрытии небосвода зданиями при П-образной застройке для здания, расположенного между двух параллельных зданий (схема № 7, рисунок А.9)

Средневзвешенный коэффициент отраженияИндекс противостоящего здания в разрезе z2Значения коэффициента Kзд0 при значениях индекса противостоящего здания в плане z1
фасада экранирующего здания \rho_{\text{ф}}внутренней поверхности помещения \rho_{\text{ср}}1,0 и менее1,52,03,04,0 и более
Отношение расстояния расчетной точки от наружной стены к глубине помещения lт/dп = 0,90
0,650,550,51,000,900,890,870,86
0,650,551,01,000,900,890,870,85
0,650,553,01,000,890,880,860,84
0,650,556,01,000,870,860,850,83
0,650,500,51,000,910,900,880,86
0,650,501,01,000,900,890,880,86
0,650,503,01,000,890,880,870,85
0,650,506,01,000,880,870,850,84
0,650,450,51,000,910,900,890,87
0,650,451,01,000,910,900,880,87
0,650,453,01,000,900,890,870,86
0,650,456,01,000,890,880,860,84
0,650,400,51,000,920,910,890,87
0,650,401,01,000,920,910,890,87
0,650,403,01,000,910,900,880,86
0,650,406,01,000,890,880,870,85
0,600,550,51,000,890,880,870,85
0,600,551,01,000,890,880,860,85
0,600,553,01,000,880,870,850,84
0,600,556,01,000,870,860,840,82
0,600,500,51,000,900,890,870,85
0,600,501,01,000,900,890,870,85
0,600,503,01,000,890,880,860,84
0,600,506,01,000,870,860,850,83
0,600,450,51,000,900,900,880,86
0,600,451,01,000,900,890,880,86
0,600,453,01,000,890,880,870,85
0,600,456,01,000,880,870,850,84
0,600,400,51,000,910,900,880,87
0,600,401,01,000,910,900,880,86
0,600,403,01,000,900,890,870,86
0,600,406,01,000,890,880,860,84
0,500,550,51,000,880,870,850,84
0,500,551,01,000,880,870,850,83
0,500,553,01,000,870,860,840,82
0,500,556,01,000,850,840,830,81
0,500,500,51,000,890,880,860,84
0,500,501,01,000,880,870,860,84
0,500,503,01,000,870,860,850,83
0,500,506,01,000,860,850,830,82
0,500,450,51,000,890,880,870,85
0,500,451,01,000,890,880,860,85
0,500,453,01,000,880,870,850,84
0,500,456,01,000,870,860,840,82
0,500,400,51,000,900,890,870,85
0,500,401,01,000,900,890,870,85
0,500,403,01,000,890,880,860,84
0,500,406,01,000,870,860,850,83
0,400,550,51,000,870,860,840,82
0,400,551,01,000,860,850,840,82
0,400,553,01,000,850,840,830,81
0,400,556,01,000,840,830,810,80
0,400,500,51,000,870,860,850,83
0,400,501,01,000,870,860,840,83
0,400,503,01,000,860,850,830,82
0,400,506,01,000,850,840,820,80
0,400,450,51,000,880,870,850,83
0,400,451,01,000,880,870,850,83
0,400,453,01,000,870,860,840,82
0,400,456,01,000,850,840,830,81
0,400,400,51,000,880,880,860,84
0,400,401,01,000,880,870,860,84
0,400,403,01,000,870,860,850,83
0,400,406,01,000,860,850,830,81
0,300,550,51,000,850,840,830,81
0,300,551,01,000,850,840,820,81
0,300,553,01,000,840,830,810,80
0,300,556,01,000,830,820,800,78
0,300,500,51,000,860,850,830,81
0,300,501,01,000,860,850,830,81
0,300,503,01,000,850,840,820,80
0,300,506,01,000,830,820,810,79
0,300,450,51,000,860,860,840,82
0,300,451,01,000,860,850,840,82
0,300,453,01,000,850,840,830,81
0,300,456,01,000,840,830,810,79
0,300,400,51,000,870,860,840,83
0,300,401,01,000,870,860,840,82
0,300,403,01,000,860,850,830,82
0,300,406,01,000,840,840,820,80
Отношение расстояния расчетной точки наружной стены к глубине помещения
lт/dп = 0,70
0,650,550,51,000,900,900,880,86
0,650,551,01,000,900,890,880,86
0,650,553,01,000,890,880,870,85
0,650,556,01,000,880,870,850,84
0,650,500,51,000,910,900,880,87
0,650,501,01,000,910,900,880,87
0,650,503,01,000,900,890,870,86
0,650,506,01,000,890,880,860,84
0,650,450,51,000,920,910,890,87
0,650,451,01,000,910,910,890,87
0,650,453,01,000,910,900,880,86
0,650,456,01,000,890,880,870,85
0,650,400,51,000,920,910,900,88
0,650,401,01,000,920,910,900,88
0,650,403,01,000,910,900,890,87
0,650,406,01,000,900,890,870,85
0,600,550,51,000,900,890,87'0,85
0,600,551,01,000,900,890,870,85
0,600,553,01,000,890,880,860,84
0,600,556,01,000,870,860,850,83
0,600,500,51,000,900,900,880,86
0,600,501,01,000,900,890,880,86
0,600,503,01,000,890,880,870,85
0,600,506,01,000,880,870,850,83
0,600,450,51,000,910,900,880,87
0,600,451,01,000,910,900,880,86
0,600,453,01,000,900,890,870,86
0,600,456,01,000,880,880,860,84
0,600,400,51,000,920,910,890,87
0,600,401,01,000,910,910,890,87
0,600,403,01,000,910,900,880,86
0,600,406,01,000,890,880,860,85
0,500,550,51,000,880,880,860,84
0,500,551,01,000,880,870,860,84
0,500,553,01,000,870,860,850,83
0,500,556,01,000,860,850,830,82
0,500,500,51,000,890,880,860,85
0,500,501,01,000,890,880,860,85
0,500,503,01,000,880,870,850,84
0,500,506,01,000,870,860,840,82
0,500,450,51,000,900,890,870,85
0,500,451,01,000,890,890,870,85
0,500,453,01,000,890,880,860,84
0,500,456,01,000,870,860,850,83
0,500,400,51,000,900,890,880,86
0,500,401,01,000,900,890,870,86
0,500,403,01,000,890,880,870,85
0,500,406,01,000,880,870,850,83
0,400,550,51,000,870,860,850,83
0,400,551,01,000,870,860,840,83
0,400,553,01,000,860,850,830,82
0,400,556,01,000,850,840,820,80
0,400,500,51,000,880,870,850,83
0,400,501,01,000,880,870,850,83
0,400,503,01,000,870,860,840,82
0,400,506,01,000,850,840,830,81
0,400,450,51,000,880,880,860,84
0,400,451,01,000,880,870,860,84
0,400,453,01,000,870,860,850,83
0,400,456,01,000,860,850,830,81
0,400,400,51,000,890,880,860,85
0,400,401,01,000,890,880,860,84
0,400,403,01,000,880,870,850,83
0,400,406,01,000,860,860,840,82
0,300,550,51,000,860,850,830,81
0,300,551,01,000,860,850,830,81
0,300,553,01,000,850,840,820,80
0,300,556,01,000,830,820,810,79
0,300,500,51,000,860,860,840,82
0,300,501,01,000,860,850,840,82
0,300,503,01,000,850,840,830,81
0,300,506,01,000,840,830,810,79
0,300,450,51,000,870,860,840,83
0,300,451,01,000,870,860,840,82
0,300,453,01,000,860,850,830,81
0,300,456,01,000,840,840,820,80
0,300,400,51,000,880,870,850,83
0,300,401,01,000,870,870,850,83
0,300,403,01,000,860,860,840,82
0,300,406,01,000,850,840,820,81
Отношение расстояния расчетной точки от наружной стены к глубине помещения
lт/dп = 0,50
0,650,550,51,000,910,900,880,87
0,650,551,01,000,910,900,880,86
0,650,553,01,000,900,890,870,86
0,650,556,01,000,880,880,860,84
0,650,500,51,000,920,910,890,87
0,650,501,01,000,910,910,890,87
0,650,503,01,000,910,900,880,86
0,650,506,01,000,890,880,870,85
0,650,450,51,000,920,910,900,88
0,650,451,01,000,920,910,890,88
0,650,453,01,000,910,900,890,87
0,650,456,01,000,900,890,870,85
0,650,400,51,000,930,920,900,89
0,650,401,01,000,930,920,900,88
0,650,403,01,000,920,910,890,87
0,650,406,01,000,900,890,880,86
0,600,550,51,000,900,900,880,86
0,600,551,01,000,900,890,880,86
0,600,553,01,000,890,880,870,85
0,600,556,01,000,880,870,850,83
0,600,500,51,000,910,900,880,87
0,600,501,01,000,910,900,880,86
0,600,503,01,000,900,890,870,85
0,600,506,01,000,880,880,860,84
0,600,450,51,000,920,910,890,87
0,600,451,01,000,910,910,890,87
0,600,453,01,000,900,900,880,86
0,600,456,01,000,890,880,860,85
0,600,400,51,000,920,910,900,88
0,600,401,01,000,920,910,890,88
0,600,403,01,000,910,900,880,87
0,600,406,01,000,900,890,870,85
0,500,550,51,000,890,880,860,85
0,500,551,01,000,890,880,860,84
0,500,553,01,000,880,870,850,84
0,500,556,01,000,860,860,840,82
0,500,500,51,000,900,890,870,85
0,500,501,01,000,890,890,870,85
0,500,503,01,000,890,880,860,84
0,500,506,01,000,870,860,840,83
0,500,450,51,000,900,890,880,86
0,500,451,01,000,900,890,870,86
0,500,453,01,000,890,880,870,85
0,500,456,01,000,880,870,850,83
0,500,400,51,000,910,900,880,87
0,500,401,01,000,910,900,880,86
0,500,403,01,000,900,890,870,85
0,500,406,01,000,880,870,860,84
0,400,550,51,000,880,870,850,83
0,400,551,01,000,870,870,850,83
0,400,553,01,000,870,860,840,82
0,400,556,01,000,850,840,830,81
0,400,500,51,000,880,870,860,84
0,400,501,01,000,880,870,850,84
0,400,503,01,000,870,860,850,83
0,400,506,01,000,860,850,830,81
0,400,450,51,000,890,880,860,85
0,400,451,01,000,890,880,860,84
0,400,453,01,000,880,870,850,83
0,400,456,01,000,860,860,840,82
0,400,400,51,000,900,890,870,85
0,400,401,01,000,890,880,870,85
0,400,403,01,000,880,880,860,84
0,400,406,01,000,870,860,840,83
0,300,550,51,000,860,860,840,82
0,300,551,01,000,860,850,840,82
0,300,553,01,000,850,840,830,81
0,300,556,01,000,840,830,810,79
0,300,500,51,000,870,860,840,83
0,300,501,01,000,870,860,840,82
0,300,503,01,000,860,850,830,81
0,300,506,01,000,840,840,820,80
0,300,450,51,000,880,870,850,83
0,300,451,01,000,870,870,850,83
0,300,453,01,000,860,860,840,82
0,300,456,01,000,850,840,820,81
0,300,400,51,000,880,870,860,84
0,300,401,01,000,880,870,850,84
0,300,403,01,000,870,860,840,83
0,300,406,01,000,860,850,830,81
Примечание — При значениях параметров \rho_{\text{ф}} , \rho_{\text{ср}} , z1, z2, lт/dп, отличных от приведенных в настоящей таблице, коэффициент Kзд0 определяют интерполяцией.

Таблица А.15

Коэффициент Kзд0, учитывающий изменение внутренней отраженной составляющей КЕО в помещении при полном закрытии небосвода зданиями при П-образной застройке для одного из параллельных зданий (схема № 8, рисунок А.10)

Средневзвешенный коэффициент отраженияИндекс противостоящего здания в плане z1Значения коэффициента Kзд0 при значениях индекса противостоящего здания в разрезе z2
фасада экранирующего здания \rho_{\text{ф}}внутренних поверхностей помещения \rho_{\text{ср}}0,10 и менее0,51,01,524,0 и более
Отношение расстояния расчетной точки от наружной стены к глубине помещения
lт/dп = 0,90
0,650,550,51,001,341,411,371,270,96
0,650,5521,001,281,361,341,250,96
0,650,5541,001,211,291,301,210,97
0,650,50,51,001,281,361,331,240,94
0,650,521,001,231,311,301,210,94
0,650,541,001,171,241,261,170,95
0,650,450,51,001,221,301,291,200,92
0,650,4521,001,181,251,261,170,93
0,650,4541,001,121,201,211,140,94
0,650,40,51,001,171,241,251,170,90
0,650,421,001,131,201,221,140,91
0,650,441,001,071,151,171,100,92
0,60,550,51,001,391,461,411,310,97
0,60,5521,001,331,411,381,280,98
0,60,5541,001,261,341,341,240,99
0,60,50,51,001,331,401,371,280,96
0,60,521,001,281,361,341,250,96
0,60,541,001,221,291,301,210,97
0,60,450,51,001,271,351,331,240,94
0,60,4521,001,231,301,301,210,95
0,60,4541,001,171,251,261,170,95
0,60,40,51,001,211,291,291,200,92
0,60,421,001,181,251,261,170,93
0,60,441,001,121,201,221,140,94
0,50,550,51,001,481,561,491,381,01
0,50,5521,001,431,511,461,351,02
0,50,5541,001,361,441,421,321,03
0,50,50,51,001,431,501,451,350,99
0,50,521,001,381,451,421,321,00
0,50,541,001,311,391,381,281,01
0,50,450,51,001,371,451,411,310,98
0,50,4521,001,331,401,381,280,98
0,50,4541,001,271,341,341,240,99
0,50,40,51,001,311,391,371,280,96
0,50,421,001,271,351,341,250,97
0,50,441,001,221,301,301,210,97
0,40,550,51,001,581,661,581,461,05
0,40,5521,001,531,611,541,431,06
0,40,5541,001,461,531,501,391,06
0,40,50,51,001,521,601,541,421,03
0,40,521,001,481,551,501,391,04
0,40,541,001,411,491,461,351,05
0,40,450,51,001,471,541,491,391,01
0,40,4521,001,421,501,461,361,02
0,40,4541,001,371,441,421,321,03
0,40,40,51,001,411,491,451,351,00
0,40,421,001,371,451,421,321,00
0,40,441,001,321,401,381,281,01
0,30,550,51,001,681,761,661,531,09
0,30,5521,001,631,701,621,501,09
0,30,5541,001,561,631,581,461,10
0,30,50,51,001,621,701,621,491,07
0,30,521,001,571,651,581,461,08
0,30,541,001,511,591,541,431,08
0,30,450,51,001,571,641,581,461,05
0,30,4521,001,521,601,541,431,06
0,30,4541,001,461,541,501,391,07
0,30,40,51,001,511,591,541,421,04
0,30,421,001,471,551,501,391,04
0,30,441,001,421,491,461,351,05
Отношение расстояния расчетной точки от наружной стены к глубине помещения
lт/dп = 0,50
0,650,550,51,001,121,191,161,090,92
0,650,5521,001,081,161,141,080,93
0,650,5541,001,031,111,111,050,94
0,650,50,51,001,081,161,131,070,92
0,650,521,001,051,131,111,050,92
0,650,541,001,011,081,081,030,93
0,650,450,51,001,051,121,101,040,91
0,650,4521,001,021,101,081,030,92
0,650,4541,000,981,061,051,000,92
0,650,40,51,001,011,091,071,020,90
0,650,421,000,991,071,051,000,91
0,650,441,000,961,041,020,980,92
0,60,550,51,001,141,221,181,120,93
0,60,5521,001,111,181,161,100,93
0,60,5541,001,061,131,141,080,94
0,60,50,51,001,111,191,151,090,92
0,60,521,001,081,151,131,070,93
0,60,541,001,031,111,111,050,94
0,60,450,51,001,071,151,131,070,92
0,60,4521,001,051,121,101,050,92
0,60,4541,001,011,091,081,030,93
0,60,40,51,001,041,121,101,040,91
0,60,421,001,021,091,081,020,92
0,60,441,000,991,061,051,000,92
0,50,550,51,001,201,271,241,160,94
0,50,5521,001,161,241,221,150,95
0,50,5541,001,111,191,191,120,95
0,50,50,51,001,161,241,211,140,93
0,50,521,001,131,211,191,120,94
0,50,541,001,091,161,161,100,95
0,50,450,51,001,131,201,181,110,93
0,50,4521,001,101,181,161,100,93
0,50,4541,001,061,141,131,070,94
0,50,40,51,001,091,171,151,090,92
0,50,421,001,071,151,131,070,93
0,50,441,001,041,121,101,050,94
0,40,550,51,001,251,331,291,210,95
0,40,5521,001,211,291,271,190,96
0,40,5541,001,171,241,251,170,97
0,40,50,51,001,221,291,271,180,94
0,40,521,001,181,261,241,170,95
0,40,541,001,141,221,221,140,96
0,40,450,51,001,181,261,241,160,94
0,40,4521,001,151,231,221,140,94
0,40,4541,001,121,191,191,120,95
0,40,40,51,001,151,221,211,140,93
0,40,421,001,121,201,191,120,94
0,40,441,001,091,171,161,090,95
0,30,550,51,001,301,381,351,260,96
0,30,5521,001,271,341,331,240,97
0,30,5541,001,221,291,301,210,98
0,30,50,51,001,271,351,321,230,96
0,30,521,001,241,311,301,210,96
0,30,541,001,191,271,271,190,97
0,30,450,51,001,231,311,291,210,95
0,30,4521,001,211,281,271,190,96
0,30,4541,001,171,251,241,170,96
0,30,40,51,001,201,281,261,180,94
0,30,421,001,181,251,241,160,95
0,30,441,001,151,221,211,140,96
Отношение расстояния расчетной точки от наружной стены к глубине помещения
lт/dп = 0,10
0,650,550,51,000,900,970,940,910,89
0,650,5521,000,880,950,930,910,90
0,650,5541,000,850,930,920,900,90
0,650,50,51,000,880,960,920,900,89
0,650,521,000,870,950,910,890,90
0,650,541,000,850,930,900,880,91
0,650,450,51,000,870,950,910,880,90
0,650,4521,000,860,940,900,880,91
0,650,4541,000,850,920,880,870,91
0,650,40,51,000,860,940,890,870,91
0,650,421,000,850,930,880,860,91
0,650,441,000,840,920,870,860,92
0,60,550,51,000,900,980,960,920,88
0,60,5521,000,880,960,950,920,89
0,60,5541,000,850,930,930,910,90
0,60,50,51,000,890,970,940,910,89
0,60,521,000,870,950,930,900,89
0,60,541,000,850,930,920,890,90
0,60,450,51,000,880,950,920,890,89
0,60,4521,000,870,940,910,890,90
0,60,4541,000,850,930,900,880,91
0,60,40,51,000,860,940,900,880,90
0,60,421,000,860,930,890,880,90
0,60,441,000,850,920,880,870,91
0,50,550,51,000,910,990,980,940,87
0,50,5521,000,890,970,980,940,87
0,50,5541,000,860,940,960,930,88
0,50,50,51,000,900,970,970,930,87
0,50,521,000,880,960,960,920,88
0,50,541,000,860,940,950,910,89
0,50,450,51,000,880,960,950,910,88
0,50,4521,000,870,950,940,910,88
0,50,4541,000,860,940,930,900,89
0,50,40,51,000,870,950,930,900,88
0,50,421,000,870,940,920,900,89
0,50,441,000,860,930,910,890,90
0,40,550,51,000,921,001,010,960,85
0,40,5521,000,900,981,000,960,86
0,40,5541,000,870,950,990,950,87
0,40,50,51,000,910,981,000,950,86
0,40,521,000,890,970,990,940,86
0,40,541,000,870,950,970,930,87
0,40,450,51,000,890,970,980,930,86
0,40,4521,000,880,960,970,930,87
0,40,4541,000,870,940,960,920,88
0,40,40,51,000,880,960,960,920,87
0,40,421,000,870,950,950,920,87
0,40,441,000,870,940,940,910,88
0,30,550,51,000,931,001,040,980,84
0,30,5521,000,910,981,030,980,84
0,30,5541,000,880,961,020,970,85
0,30,50,51,000,910,991,020,970,84
0,30,521,000,900,981,020,960,85
0,30,541,000,880,951,000,950,86
0,30,450,51,000,900,981,010,950,85
0,30,4521,000,890,971,000,950,85
0,30,4541,000,880,950,990,940,86
0,30,40,51,000,890,970,990,940,85
0,30,421,000,880,960,980,940,86
0,30,441,000,870,950,970,930,87
Примечание — При значениях параметров \rho_{\text{ф}} , \rho_{\text{ср}} , z1, z2, lт/dп, отличных от приведенных в настоящей таблице, коэффициент Kзд0 определяют интерполяцией.

Таблица А.16

Коэффициент Kзд0, учитывающий изменение внутренней отраженной составляющей КЕО в помещении при полном закрытии небосвода зданиями при застройке в форме замкнутого двора (схема № 9, рисунок А.11)

Средневзвешенный коэффициент отраженияИндекс противостоящего здания в плане z1Значения коэффициента Kзд0 при значениях индекса противостоящего здания в разрезе z2
фасада экранирующего здания \rho_{\text{ф}}внутренней поверхности помещения \rho_{\text{ср}}0,10 и менее0,501,001,502,004,00 и более
Отношение расстояния расчетной точки от наружной стены к глубине помещения
lт/dп = 0,90
0,650,550,51,001,211,271,261,221,03
0,650,552,01,001,421,481,451,381,10
0,650,554,01,001,711,771,701,591,18
0,650,500,51,001,181,251,241,201,02
0,650,502,01,001,401,461,421,361,09
0,650,504,01,001,681,751,671,571,17
0,650,450,51,001,161,221,211,171,01
0,650,452,01,001,381,441,401,341,08
0,650,454,01,001,661,731,651,551,16
0,650,400,51,001,141,201,191,151,00
0,650,402,01,001,351,421,381,311,06
0,650,404,01,001,641,701,621,531,15
0,600,550,51,001,231,301,281,241,04
0,600,552,01,001,461,531,481,411,12
0,600,554,01,001,771,841,751,641,22
0,600,500,51,001,211,271,261,211,03
0,600,502,01,001,441,501,461,391,11
0,600,504,01,001,751,811,721,621,21
0,600,450,51,001,191,251,241,191,02
0,600,452,01,001,421,481,431,371,09
0,600,454,01,001,721,791,701,601,20
0,600,400,51,001,161,231,211,171,01
0,600,402,01,001,391,461,411,341,08
0,600,404,01,001,701,761,671,571,18
0,500,550,51,001,291,361,331,271,05
0,500,552,01,001,551,621,551,471,15
0,500,554,01,001,901,971,841,731,29
0,500,500,51,001,261,331,301,251,04
0,500,502,01,001,531,591,521,451,14
0,500,504,01,001,871,941,821,711,27
0,500,450,51,001,241,301,281,231,03
0,500,452,01,001,501,561,501,431,13
0,500,454,01,001,851,911,791,691,26
0,500,400,51,001,211,271,251,211,02
0,500,402,01,001,471,531,471,401,12
0,500,404,01,001,821,881,771,671,25
0,400,550,51,001,351,411,371,311,06
0,400,552,01,001,641,711,611,531,19
0,400,554,01,002,032,101,941,821,35
0,400,500,51,001,321,381,341,291,05
0,400,502,01,001,611,671,591,511,18
0,400,504,01,002,002,071,921,801,34
0,400,450,51,001,291,351,321,261,04
0,400,452,01,001,581,641,571,491,17
0,400,454,01,001,972,031,891,781,33
0,400,400,51,001,251,321,291,241,03
0,400,402,01,001,551,611,541,461,15
0,400,404,01,001,942,001,871,761,32
0,300,550,51,001,411,471,411,341,08
0,300,552,01,001,731,791,681,591,22
0,300,554,01,002,162,232,041,921,42
0,300,500,51,001,371,431,391,321,06
0,300,502,01,001,701,761,661,571,21
0,300,504,01,002,132,192,011,891,41
0,300,450,51,001,341,401,361,301,05
0,300,452,01,001,661,721,631,541,20
0,300,454,01,002,092,161,991,871,40
0,300,400,51,001,301,371,341,281,04
0,300,402,01,001,631,691,611,521,19
0,300,404,01,002,062,121,971,851,39
Отношение расстояния расчетной точки от наружной стены к глубине помещения
lт/dп = 0,50
0,650,550,51,001,121,171,131,111,03
0,650,552,01,001,211,261,241,191,01
0,650,554,01,001,331,391,381,300,99
0,650,500,51,001,111,161,121,101,03
0,650,502,01,001,201,251,221,181,01
0,650,504,01,001,321,381,361,290,99
0,650,450,51,001,101,151,101,091,03
0,650,452,01,001,191,241,201,171,01
0,650,454,01,001,311,371,351,270,99
0,650,400,51,001,091,141,081,071,02
0,650,402,01,001,181,231,191,151,01
0,650,404,01,001,301,361,331,260,98
0,600,550,51,001,131,191,141,121,03
0,600,552,01,001,241,291,261,211,02
0,600,554,01,001,391,441,421,341,02
0,600,500,51,001,121,171,131,111,03
0,600,502,01,001,231,281,251,201,02
0,600,504,01,001,371,431,401,321,02
0,600,450,51,001,111,161,111,101,02
0,600,452,01,001,221,271,231,191,02
0,600,454,01,001,361,421,391,311,01
0,600,400,51,001,101,151,101,081,02
0,600,402,01,001,211,261,221,181,02
0,600,404,01,001,351,401,371,301,01
0,500,550,51,001,161,221,171,141,03
0,500,552,01,001,301,361,311,261,05
0,500,554,01,001,491,541,501,421,07
0,500,500,51,001,151,201,161,131,02
0,500,502,01,001,291,341,301,251,04
0,500,504,01,001,481,531,491,401,07
0,500,450,51,001,131,191,141,121,02
0,500,452,01,001,271,331,281,231,04
0,500,454,01,001,461,511,471,391,07
0,500,400,51,001,121,171,131,101,02
0,500,402,01,001,261,311,271,221,04
0,500,404,01,001,451,501,461,381,06
0,400,550,51,001,201,251,201,161,02
0,400,552,01,001,371,421,361,311,07
0,400,554,01,001,601,651,581,491,13
0,400,500,51,001,181,231,181,151,02
0,400,502,01,001,351,401,351,291,07
0,400,504,01,001,581,631,571,481,12
0,400,450,51,001,161,211,171,141,02
0,400,452,01,001,331,381,331,281,06
0,400,454,01,001,561,611,551,471,12
0,400,400,51,001,141,191,151,131,02
0,400,402,01,001,311,361,321,271,06
0,400,404,01,001,541,591,541,451,12
0,300,550,51,001,231,281,231,191,02
0,300,552,01,001,431,481,421,351,09
0,300,554,01,001,701,751,671,571,18
0,300,500,51,001,201,261,211,171,02
0,300,502,01,001,411,461,401,341,09
0,300,504,01,001,681,731,651,561,18
0,300,450,51,001,181,241,201,161,02
0,300,452,01,001,391,441,391,331,08
0,300,454,01,001,661,711,641,541,17
0,300,400,501,001,161,211,181,151,01
0,300,402,01,001,361,421,371,311,08
0,300,404,01,001,631,691,621,531,17
Отношение расстояния расчетной точки от наружной стены к глубине помещения
lт/dп = 0,20
0,650,550,51,001,051,101,031,031,03
0,650,552,01,001,051,101,081,050,95
0,650,554,01,001,051,101,131,080,85
0,650,500,51,001,051,101,021,021,03
0,650,502,01,001,051,101,071,040,95
0,650,504,01,001,051,101,131,070,85
0,650,450,51,001,051,091,011,021,04
0,650,452,01,001,051,101,061,040,96
0,650,454,01,001,051,101,121,070,86
0,650,400,51,001,051,091,011,011,04
0,650,402,01,001,051,101,051,030,96
0,650,404,01,001,051,101,111,060,86
0,600,550,51,001,061,101,041,041,02
0,600,552,01,001,071,121,101,070,96
0,600,554,01,001,101,141,171,110,87
0,600,500,51,001,051,101,031,031,03
0,600,502,01,001,071,121,091,060,96
0,600,504,01,001,091,141,161,100,87
0,600,450,51,001,051,101,021,021,03
0,600,452,01,001,071,111,081,060,96
0,600,454,01,001,091,141,151,100,88
0,600,400,51,001,051,101,011,021,03
0,600,402,01,001,071,111,071,050,97
0,600,404,01,001,091,141,151,090,88
0,500,550,51,001,071,111,061,051,01
0,500,552,01,001,121,161,141,100,97
0,500,554,01,001,181,231,241,180,91
0,500,500,51,001,061,111,051,041,01
0,500,502,01,001,111,161,131,100,97
0,500,504,01,001,181,221,241,170,92
0,500,450,51,001,061,101,041,031,02
0,500,452,01,001,111,151,121,090,98
0,500,454,01,001,171,221,231,170,92
0,500,400,51,001,051,101,031,031,02
0,500,402,01,001,101,151,111,080,98
0,500,404,01,001,161,211,221,160,92
0,400,550,51,001,081,131,071,060,99
0,400,552,01,001,161,211,181,140,98
0,400,554,01,001,271,311,321,240,95
0,400,500,51,001,071,121,061,051,00
0,400,502,01,001,151,201,171,130,98
0,400,504,01,001,261,301,311,240,96
0,400,450,51,001,061,111,061,051,00
0,400,452,01,001,141,191,161,130,99
0,400,454,01,001,251,301,301,230,96
0,400,400,51,001,051,101,051,041,01
0,400,402,01,001,131,181,151,120,99
0,400,404,01,001,241,291,291,230,97
0,300,550,51,001,091,141,091,070,98
0,300,552,01,001,201,251,221,170,99
0,300,554,01,001,351,401,391,311,00
0,300,500,51,001,081,131,081,060,99
0,300,502,01,001,191,241,211,170,99
0,300,504,01,001,341,391,381,311,00
0,300,450,51,001,071,111,071,060,99
0,300,452,01,001,181,231,201,161,00
0,300,454,01,001,331,371,371,301,01
0,300,400,51,001,051,101,061,050,99
0,300,402,01,001,171,211,191,151,00
0,300,404,01,001,321,361,361,291,01
Примечание — При значениях параметров \rho_{\text{ф}} , \rho_{\text{ср}} , z1, z2, lт/dп, отличных от приведенных в настоящей таблице, коэффициент Kзд0 определяют интерполяцией и экстраполяцией.

Таблица А.17

Коэффициенты пропускания и отражения строительных стекол, применяемых в оконных и дверных блоках <1>

Тип стекла, номинальная толщинаКоэффициент пропускания света \tau , отн. ед.Коэффициент отражения света, отн. ед.
стороной с покрытиемстороной без покрытия
Стекло листовое бесцветное <2>
Флоат-стекло, 4 — 12 мм0,87 — 0,91-0,08
Стекло многослойное бесцветное <3>
Флоат-стекло, 6,38 — 17,52 мм0,84 — 0,89-0,08
Стекла с покрытиями
Стекла с низкоэмиссионными мягкими покрытиями (толщиной 4 мм) <4>0,76 — 0,900,04 — 0,140,05 — 0,18
Стекла с солнцезащитным мягким покрытием для применения в стеклопакете, 6 мм <5>0,08 — 0,670,10 — 0,510,10 — 0,43
Стекла с солнцезащитным твердым покрытием для применения в стеклопакете и моноостеклении, 6 мм <6>0,08 — 0,700,10 — 0,510,05 — 0,41
Стекло листовое, окрашенное в массе, 6 мм <7>0,35 — 0,73-0,05 — 0,07
Стекла с мультифункциональными мягкими покрытиями, 6 мм <5>0,16 — 0,880,03 — 0,370,05 — 0,47
<1> Характеристики остекления (без учета его непрозрачных частей) рассчитывают по ГОСТ EN 410. Для получения характеристик конкретного остекления необходимо использовать данные производителей либо данные измерений в лаборатории.
<2> По ГОСТ 111.
<3> По ГОСТ 30826.
<4> По ГОСТ 31364.
<5> По ГОСТ 33086.
<6> По ГОСТ 33017.
<7> По ГОСТ 32997.

Таблица А.18

Значения коэффициента пропускания наиболее распространенных стеклопакетов \tau_{1}

Формула остекления\tau_{1} , отн. ед.
4М10,90 — 0,92
6М10,88 — 0,91
4М1-16-4М10,81 — 0,83
4М1-16-4М1-16-4М10,74 — 0,76
6М1-16-4М1-12-4М10,73
4К0,81; 0,82
4М1-16Ar-К40,74; 0,75
4М1-16Ar-К60,73
4К-16-4М1-16-К40,63
6СК-16-6М10,60
6СК-16-К60,56
6СК-16-И60,58
6СК-16-4М1-12-4М10,56
4М1-16-И40,70; 0,78; 0,80; 0,81
4М1-16-И60,77
4И-16-4М1-16-И40,56; 0,71 — 0,74
4М1-12-4М1-12-И40,73
4И-12-4М1-12-И40,55; 0,71 — 0,74
6И-16-4М1-16-И60,71
4СИ-16-4М10,67; 0,71; 0,75
6СИ-16-4М10,40 — 0,71; 0,74
6СИ-16-4М1-12-4М10,36 — 0,64
Примечания
1 Формулы стеклопакетов — в соответствии с ГОСТ 24866.
2 СИ — солнцезащитное и низкоэмиссионное И-стекло. СК — солнцезащитное и низкоэмиссионное К-стекло.
3 Дискретные и интервальные значения коэффициента светопропускания соответствуют номенклатуре стеклопакетов и обусловлены различиями в светотехнических характеристиках.
Расстояние между стеклами в стеклопакете не влияет на светопропускание и указано условно.

Таблица А.19

Значения коэффициента \tau_{2}

Вид переплетаЗначение \tau_{2}
Переплеты для окон жилых, общественных и вспомогательных зданий:
- деревянные:
- одинарные0,8
- спаренные0,75
- двойные раздельные0,65
- с тройным остеклением0,5
- металлические:
- одинарные0,9
- спаренные0,85
- двойные раздельные0,8
- с тройным остеклением0,7
Стекложелезобетонные панели с пустотелыми стеклянными блоками при толщине шва:
- 20 мм и менее0,9
- более 20 мм0,85
Примечание — Значения коэффициентов \tau_{1} и \tau_{2} для светопропускающего материала и переплетов, не указанных в таблицах А.17 и А.18, следует определять по ГОСТ 26602.4.

Таблица А.20

Значения коэффициентов \tau_{3} , учитывающего потери света в несущих конструкциях, и \tau_{4} , учитывающего потери света в солнцезащитных устройствах

Несущие конструкции покрытийКоэффициент \tau_{3} , учитывающий потери света в несущих конструкцияхСолнцезащитные устройства, изделия и материалыКоэффициент \tau_{4} , учитывающий потери света в солнцезащитных устройствах
Стальные фермы0,9Убирающиеся регулируемые жалюзи и шторы (межстекольные, внутренние, наружные)1,0
Железобетонные и деревянные фермы и арки0,8Стационарные жалюзи и экраны с защитным углом не более 45° при расположении пластин жалюзи или экранов от угла 90° к плоскости окна:рис. 22
- горизонтальные0,65
- вертикальные0,75

Таблица А.21

Значения коэффициента K, учитывающего потери света в помещениях с балконами

Глубина помещения, мТочка нормирования в помещенииЗначения K для помещения с балконом глубиной, м
0,501,001,502,002,503,00
3,00В центре0,900,700,560,460,400,36
1 м от стены0,910,780,670,550,500,47
4,50В центре0,880,700,560,480,420,38
1 м от стены0,900,780,690,590,540,52
6,00В центре0,880,710,580,500,440,39
1 м от стены0,900,790,700,610,560,53
Примечание — Значение коэффициента K для помещений с другой глубиной следует принимать по интерполяции и экстраполяции.

Таблица А.22

Значения коэффициента K, учитывающего потери света в помещениях с лоджиями

Глубина помещения, мТочка нормирования в помещенииЗначения K для помещения с лоджией глубиной, м
0,501,001,502,002,503,00
3,00В центре0,840,660,480,330,250,18
1 м от стены0,940,700,540,410,310,25
4,50В центре0,860,700,540,380,300,24
1 м от стены0,950,750,620,490,390,32
6,00В центре0,860,720,560,420,320,26
1 м от стены0,940,770,650,540,450,38
Примечание — Значение коэффициента K для помещений с другой глубиной следует принимать по интерполяции и экстраполяции.

Таблица А.23

Значения коэффициента K, учитывающего потери света в помещениях с горизонтальными козырьками

Глубина помещения, мТочка нормирования в помещенииЗначения K для помещения с горизонтальным козырьком глубиной, м
0,501,001,502,002,503,00
3,00В центре0,880,680,540,420,350,29
1 м от стены0,890,700,600,490,420,36
4,50В центре0,890,700,560,460,380,31
1 м от стены0,930,740,660,550,490,42
6,00В центре0,890,710,580,480,410,34
1 м от стены0,930,760,660,580,520,46
Примечание — Значение коэффициента K для помещений с другой глубиной следует принимать по интерполяции и экстраполяции.

Таблица А.24

Значения коэффициента K, учитывающего потери света в помещениях с вертикальными экранами

Глубина помещения, мТочка нормирования в помещенииЗначения K для помещения с вертикальным экраном глубиной, м
1,002,003,00
3,00В центре0,960,940,93
1 м от стены0,970,960,94
4,50В центре0,940,920,91
1 м от стены0,970,950,94
6,00В центре0,960,940,92
1 м от стены0,980,960,94
Примечание — Значение коэффициента K для помещений с другой глубиной следует принимать по интерполяции и экстраполяции.

Таблица А.25

Значения коэффициента r2

Отношение высоты помещения, принимаемой от УРП до нижней грани остекления, hф к ширине пролета l1Средневзвешенный коэффициент отражения пола, стен и потолка
\rho_{\text{ср}} = 0,55\rho_{\text{ср}} = 0,5\rho_{\text{ср}} = 0,4\rho_{\text{ср}} = 0,3
Число пролетов
123 и более123 и более123 и более123 и более
21,751,551,181,71,51,151,61,41,11,41,11,05
11,551,451,181,51,41,151,41,31,11,31,11,05
0,751,501,41,181,451,351,151,351,251,11,251,11,05
0,51,451,351,181,41,31,151,31,21,11,21,11,05
0,251,401,301,181,351,251,151,251,151,11,151,11,05
Примечания
1 В помещениях с зенитными и шахтными фонарями hф соответствует hр (расчетная высота от УРП до нижней грани остекления фонаря).
2 В однопролетных помещениях ширина пролета l1 соответствует ширине помещения bп.

Таблица А.26

Значения коэффициента kф

Тип фонаря Значение kф
Световые проемы в плоскости покрытия, ленточные 1,0
Световые проемы в плоскости покрытия, штучные 1,1
Фонари с наклонным двусторонним остеклением (трапециевидные) 1,15
Фонари с вертикальным двусторонним остеклением (прямоугольные) 1,2
Шедовые фонари с односторонним наклонным остеклением 1,3
Шедовые фонари с односторонним вертикальным остеклением 1,4

Геометрический КЕО \epsilon_{\text{в}i} в какой-либо точке помещения от неба МКО при верхнем освещении определяют по формуле

\epsilon_{\text{в}i} = 0,01(n_{1}n_{2})_{i}, (А.12)

где n1 — число лучей по графику I, проходящих от неба в расчетную точку через i-й световой проем на поперечном разрезе помещения;

n2 — число лучей по графику II, проходящих от неба в расчетную точку через i-й световой проем на продольном разрезе помещения.

А.3 Параметры для различных схем застройки

А.3.1 В случае, когда проектируемое здание и экранирующее его здание расположены непараллельно (т.е. отличаются по схеме застройки от схемы № 1), их необходимо привести к эквивалентной схеме с параллельным расположением по схеме № 1. Ниже рассмотрены наиболее часто встречающиеся схемы застройки и приведение их к схеме № 1 с эквивалентными параметрами. По параметрам схем, приведенным к параметрам схемы № 1, определяют значения средней относительной яркости экранирующих зданий и коэффициент Kзд, учитывающий изменение внутренней отраженной составляющей КЕО в помещении при наличии противостоящих зданий.

А.3.2 Схема № 2. Противостоящее (экранирующее) здание расположено под углом к исследуемому зданию (рисунки А.2, А.3)

1 Накладывают график II для расчета КЕО на план исследуемого помещения (рисунок А.3) таким образом, чтобы его вертикальная ось совместилась с характерным разрезом помещения, а полюс графика 0 совместился с расчетной точкой C. Подсчитывают по графику II число лучей, проходящих от части фасада (участок I-II) экранирующего здания через световой проем.

2 Отмечают точку C1, расположенную на середине участка I-II экранирующего здания.

3 Строят условную затеняющую плоскость в плане, равную проекции плоскости фасада экранирующего здания на плоскость, параллельную фасаду исследуемого здания (помещения) и проходящую через точку C1.

4 Определяют расстояние lэ от фасада исследуемого здания (помещения) до условной затеняющей плоскости (рисунок А.2).

5 Определяют расчетную высоту Hр от уровня пола исследуемого помещения до верха парапета или других затеняющих элементов экранирующего здания.

6 Вычисляют отношение расстояния между исследуемым помещением и условной затеняющей плоскостью к длине условной затеняющей плоскости lэ/aэ.

7 Вычисляют отношение длины условной затеняющей плоскости к расчетной высоте экранирующего здания aэ/Hр.

8 Определяют значение средней относительной яркости фасада экранирующего здания по таблицам А.2 — А.6.

9 Вычисляют индекс экранирующего здания в плане z1 по формуле

z_{1} = \frac{a_{\text{э}}(l_{\text{т}}\prime + \Delta_{\text{ст}})}{(l_{\text{э}} + l_{\text{т}}\prime + \Delta_{\text{ст}})b_{o}} . (А.13)

10 Вычисляют индекс экранирующего здания в разрезе z2 по формуле

z_{2} = \frac{H_{p}(l_{\text{т}} + \Delta_{\text{ст}})}{(l_{\text{э}} + l_{\text{т}} + \Delta_{\text{ст}})(h_{o} + h_{\text{пд}})} . (А.14)

11 Определяют значение коэффициента Kзд0 по таблице А.13.

А.3.3 Схема № 3. Т-образное расположение зданий (рисунки А.4, А.5)

Определение параметров застройки по схеме № 3 аналогично определению параметров застройки по схеме № 2, за исключением пункта 3. Строят условную затеняющую плоскость в плане, равную проекции видимой из расчетной точки части экранирующего здания, находящегося в пределах светового угла (участок II-III), на плоскость, параллельную плоскости фасада исследуемого здания (помещения) и проходящую через точку C1 (середина участка I-II).

А.3.4 Схема № 4. Экранирующее здание со сложной конфигурацией в плане (рисунок А.6)

1 Вычисляют расстояние C-C1 от исследуемого помещения до условной затеняющей плоскости, параллельной плоскости фасада, по формуле

l_{\text{э}} = \frac{l_{1}a_{1} + l_{2}a_{2}}{a_{1} + a_{2}} , (А.15)

где l1 и l2 — расстояния от исследуемого помещения до части длины здания a1 и до части длины здания a2.

2 Строят лучи C-I и C-II, соединяющие расчетную точку в плане с крайними точками горизонтальной проекции плоскости фасада экранирующего здания.

3 Определяют длину условной затеняющей плоскости aэ, равную отрезку I-II по рисунку А.6.

4 Вычисляют параметры застройки для схемы № 4 применительно к условной затеняющей плоскости длиной aэ и расстоянием lэ и суммарной шириной окон, включая простенки bс.п, по формулам (А.13) и (А.14).

А.3.5 Схема № 5. Экранирующее здание со сложной конфигурацией по высоте (рисунок А.7)

1 Вычисляют параметры застройки по формулам:

z_{11} = \frac{a_{1}(l_{\text{т}}\prime + \Delta_{\text{ст}})}{(l_{1} + l_{\text{т}}\prime + \Delta_{\text{ст}})b_{o}} , (А.16)

z_{12} = \frac{a_{2}(l_{\text{т}}\prime + \Delta_{\text{ст}})}{(l_{2} + l_{\text{т}}\prime + \Delta_{\text{ст}})b_{o}} , (А.17)

z_{21} = \frac{H_{p1}(l_{\text{т}} + \Delta_{\text{ст}})}{(l_{1} + l_{\text{т}} + \Delta_{\text{ст}})(h_{o} + h_{\text{пд}})} , (А.18)

z_{22} = \frac{H_{p2}(l_{\text{т}} + \Delta_{\text{ст}})}{(l_{2} + l_{\text{т}} + \Delta_{\text{ст}})(h_{o} + h_{\text{пд}})} . (А.19)

2 Определяют коэффициенты bф1, Kзд1 для части здания высотой Hр1 и длиной l1 и коэффициенты bф2, Kзд2 для части здания высотой Hр2 и длиной l2 по таблицам А.2 — А.6 и А.12 — А.16.

3 Определяют произведение средневзвешенных коэффициентов bф и Kзд от всего экранирующего здания по формуле

b_{\text{ф}}K_{\text{зд}} = \frac{b_{\text{ф}1}K_{\text{зд}1}\epsilon_{\text{зд}1} + b_{\text{ф}2}K_{\text{зд}2}\epsilon_{\text{зд}2}}{\epsilon_{\text{зд}1} + \epsilon_{\text{зд}2}} , (А.20)

где bф1 и bф2 — средняя относительная яркость фасадов отдельных частей здания;

Kзд1 и Kзд2 — коэффициенты, учитывающие изменения внутренней отраженной составляющей КЕО в помещении при наличии каждой из отдельных частей экранирующего здания;

\epsilon_{\text{зд}1} и \epsilon_{\text{зд}2} — геометрические коэффициенты участков фасадов экранирующих частей зданий, видимых из расчетной точки через световой проем.

А.3.6 Схема № 6. Смешанное расположение экранирующих зданий (рисунок А.8)

1 Строят условные затеняющие плоскости для экранирующих зданий a1 и a4.

2 Вычисляют параметры застройки z1 и z2 применительно к каждому экранирующему зданию a2 и a3 и каждой условной затеняющей плоскости зданий a1 и a4.

3 Определяют коэффициенты bф1, bф2, bф3, bф4 и коэффициенты Kзд1, Kзд2, Kзд3, Kзд4 для каждого из экранирующих зданий a2 и a3 и для каждой из условных затеняющих плоскостей зданий a1 и a4 в отдельности.

4 Определяют сумму произведений значений геометрических КЕО \epsilon_{\text{зд}i} на коэффициенты bфi и Kздi по формуле

\sum_{i}^{4} {}_{= 1}(\epsilon_{\text{зд}i}b_{\text{ф}i}K_{\text{зд}i}) = \epsilon_{\text{зд}1}b_{\text{ф}1}K_{\text{зд}1} + \epsilon_{\text{зд}2}b_{\text{ф}2}K_{\text{зд}2} + \epsilon_{\text{зд}3}b_{\text{ф}3}K_{\text{зд}3} + \epsilon_{\text{зд}4}b_{\text{ф}4}K_{\text{зд}4}, (А.21)

где bф1, bф2, bф3 и bф4 — средняя относительная яркость фасадов каждого из отдельных экранирующих зданий;

Kзд1, Kзд2, Kзд3, Kзд4 — коэффициенты, учитывающие изменения внутренней отраженной составляющей КЕО в помещении при наличии каждого из отдельных экранирующих зданий;

\epsilon_{\text{зд}1} , \epsilon_{\text{зд}2} , \epsilon_{\text{зд}3} , \epsilon_{\text{зд}4} — геометрические коэффициенты естественного освещения участков фасадов экранирующих зданий, видимых из расчетной точки через световой проем.

А.3.7 Схема № 7. П-образная застройка с расчетным зданием, расположенным между двух параллельных зданий (рисунок А.9)

Определение параметров застройки по схеме № 7 аналогично определению параметров застройки по схеме № 2, за исключением пункта 3. Строят условную затеняющую плоскость в плане, равную проекции видимой из расчетной точки части каждого экранирующего здания, находящегося в пределах светового угла (участок II-III), на плоскость, параллельную плоскости фасада исследуемого здания (помещения) и проходящую через точку C1 (середина участка I-II), как на рисунке А.7.

Вычисляют параметры застройки z1 и z2 применительно к каждому экранирующему зданию.

А.3.8 Схема № 8. П-образная застройка с расчетной точкой в одном из параллельных зданий (рисунок А.10)

Определение параметров застройки по схеме № 8 аналогично определению параметров застройки по схеме № 2, за исключением пункта 3 для параллельного здания. Строят условную затеняющую плоскость в плане, равную проекции видимой из расчетной точки части каждого экранирующего здания, находящегося в пределах светового угла (участок II-III), на плоскость, параллельную плоскости фасада исследуемого здания (помещения) и проходящую через точку C1 (середина участка I-II), как на рисунке А.7.

Вычисляют параметры застройки z1 и z2 применительно к каждому экранирующему зданию.

А.3.9 Схема № 9. Застройки в форме замкнутого двора (рисунок А.11)

Определение параметров застройки по схеме № 9 аналогично определению параметров застройки по схеме № 2, за исключением пункта 3 для параллельного здания. Строят условную затеняющую плоскость в плане, равную проекции видимой из расчетной точки части каждого экранирующего здания, находящегося в пределах светового угла (участок II-III), на плоскость, параллельную плоскости фасада исследуемого здания (помещения) и проходящую через точку C1 (середина участка I-II), как на рисунке А.7.

Вычисляют параметры застройки z1 и z2 применительно к каждому экранирующему зданию.».

Дополнить приложением В в следующей редакции:

«Приложение В»

РАСЧЕТ КЕО ОТ СВЕТОВОДОВ ЕСТЕСТВЕННОГО СВЕТА ИНЖЕНЕРНЫМ МЕТОДОМ

В.1 В настоящем разделе приведен пример расчета КЕО от световодов в общественном помещении. Проектируемое помещение имеет высоту потолка 2,80 м и размеры в плане 6 x 6 м. В нем расположены четыре световода естественного света диаметром 700 мм в соответствии с рисунком В.1.

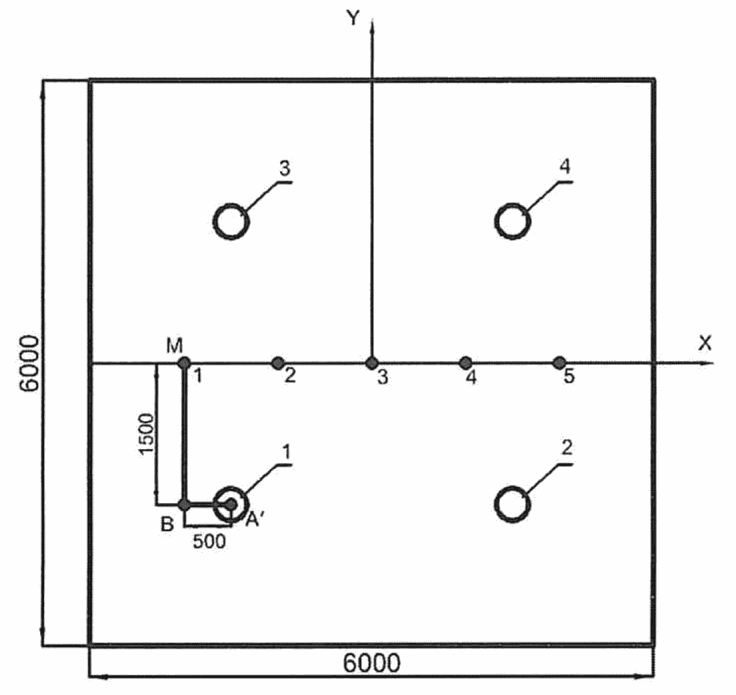

рис. 23

Рисунок В.1 — Схема расположения рассеивателей световодов естественного света на плане помещения

Применяемые световоды имеют следующие характеристики:

r = 0,35 м — радиус цилиндрической световой шахты;

h = 4,5 м — высота световой шахты;

\rho = 0,92 — коэффициент отражения зеркального покрытия световодной трубы (по данным производителя);

\tau_{11} = 0,89 — коэффициент светопропускания входного устройства световода (по данным производителя);

\tau_{12} = 0,83 — коэффициент светопропускания выходного рассеивателя световода (по данным производителя).

В.2 Для круглого или прямоугольного диффузного излучателя геометрический КЕО \epsilon_{\text{св}} , в процентах, в расчетной точке помещения определяют по формуле

\epsilon_{\text{св}} = K_{\text{по}}[(180 - \alpha)/180]sin^{2}(\theta/2) \cdot 100, (В.1)

где \theta — угол между осью световода и световым лучом (угол входа света) согласно рисунку 8.16;

\alpha — угол отклонения оси трубы от зенита.

В.3 Общий коэффициент передачи светового потока световодом определяют по формуле

K_{\text{по}} = \tau_{11} \cdot \tau_{12} \cdot K_{\text{п}} = 0,89 \cdot 0,83 \cdot 0,6 = 0,44. (В.2)

Коэффициент передачи светового потока Kп зависит от коэффициента отражения зеркального покрытия световодной трубы \rho и от отношения длины световода L к его диаметру D и определяется по таблице 8.2. В данном случае отношение L/D = 6,43 — Kп = 0,6.

В.4 По формуле (В.1) находят значение геометрического КЕО \epsilon_{\text{св}} от световодов в расчетной точке номер 1:

\epsilon_{\text{св}1 - 1} = 0,44[(180 - 0)/180] \cdot sin^{2}(12,42/2) \cdot 100 = 0,51. (В.3)

Аналогично определяют значения геометрического КЕО от световодов в точках с номерами 2, 3 и 4: \epsilon_{\text{св}2 - 1} = 0,23 ; \epsilon_{\text{св}3 - 1} = 0,51 ; \epsilon_{\text{св}4 - 1} = 0,23 .

Далее находят суммарное значение геометрического КЕО от системы четырех световодов в расчетной точке номер 1 помещения.

Повторяют вычисления для расчетных точек с номерами 2, 3, 4, 5: \sum \epsilon_{\text{св}2} = 1,66 ; \sum \epsilon_{\text{св}3} = 1,72 ; \sum \epsilon_{\text{св}4} = 1,66 ; \sum \epsilon_{\text{св}5} = 1,48 .

В.5 Среднее значение геометрического КЕО от системы световодов на линии пересечения условной рабочей поверхности (0,8 м от пола) и плоскости характерного вертикального разреза помещения определяют по формуле

\epsilon_{\text{св}.\text{ср}} = (\sum \epsilon_{\text{св}1} + \sum \epsilon_{\text{св}2} + \sum \epsilon_{\text{св}3} + \sum \epsilon_{\text{св}4} + \sum \epsilon_{\text{св}5} + ... + \sum \epsilon_{\text{св}N})/N = 1,60. (В.4)

Коэффициент естественной освещенности в расчетной точке e_{\text{р}}^{\text{в}} определяют по формуле

e_{\text{р}}^{\text{в}} = C_{N} \cdot [\sum \epsilon_{\text{св}} + \epsilon_{\text{св}.\text{ср}} \cdot (r_{2} - 1)] \cdot MF, (В.5)

e_{\text{р}1}^{\text{в}} = 1 \cdot [1,48 + 1,60 \cdot (1,40 - 1)] \cdot 0,67 = 1,42. (В.6)

Коэффициент светового климата для Московской области принимают по таблице 5.1 СП 52.13330.2016 CN = 1. Коэффициент r2 принимают по таблице А.25 настоящего свода правил.

Повторяют вычисления для расчетных точек с номерами 2, 3, 4, 5: e_{\text{р}2}^{\text{в}} = 1,54 ; e_{\text{р}3}^{\text{в}} = 1,58 ; e_{\text{р}4}^{\text{в}} = 1,54 ; e_{\text{р}5}^{\text{в}} = 1,42 .

В.6 Среднее значение КЕО eср при верхнем или комбинированном освещении определяют по формуле

e_{cp} = \frac{1}{N - 1} (\frac{e_{1} + e_{N}}{2} + \sum_{i = 2}^{N - 1} e_{i}) = \frac{1}{5 - 1} (\frac{1,42 + 1,42}{2} + 4,66) = 1,52. (В.7)

«.»

Библиография. Исключить.

Ключевые слова. Изложить в новой редакции:

«Ключевые слова: жилые и общественные здания, естественное освещение, совмещенное освещение, проектирование, световоды естественного света».
