Изменение № 4 к СП 28.13330.2017 «СНиП 2.03.11-85 Защита строительных конструкций от коррозии»
(утв. и введено в действие Приказом Минстроя России от 08.05.2024 № 317/пр)
Примечание
Документ введен в действие с 09.06.2024.
Утверждено и введено в действие Приказом Министерства строительства и жилищно-коммунального хозяйства Российской Федерации (Минстрой России) от 8 мая 2024 г. № 317/пр
ИЗМЕНЕНИЕ № 4 К СП 28.13330.2017 «СНиП 2.03.11-85 ЗАЩИТА СТРОИТЕЛЬНЫХ КОНСТРУКЦИЙ ОТ КОРРОЗИИ»
Дата введения 9 июня 2024 года
Дополнить приложением Э в следующей редакции:
«Приложение Э Расчетная долговременная коррозионная стойкость конструкций из стального тонколистового оцинкованного проката в атмосфере ..............................».
Дополнить пятым абзацем в следующей редакции:
«Изменение № 4 к настоящему своду правил выполнено Ассоциацией „Объединение участников бизнеса по развитию стального строительства“ (канд. техн. наук Т.В. Назмеева, Е.И. Антропов) при участии АО „НИЦ „Строительство“ — НИИЖБ им. А.А. Гвоздева (д-р техн. наук В.Ф. Степанова, канд. техн. наук Г.В. Чехний), АО „ЦНИИПСК им. Мельникова“ (канд. хим. наук Г.В. Оносов, Е.А. Понурова, Н.Г. Силина), ИФХЭ РАН (д-р хим. наук А.И. Маршаков, канд. техн. наук Ю.М. Панченко).».
ГОСТ 9.040. Заменить год утверждения: «74» на «2021».
ГОСТ 1510. Заменить год утверждения: «84» на «2022».
ГОСТ 27772. Заменить год утверждения: «2015» на «2021».
СП 2.13130.2020. Дополнить словами: «(с изменением № 1).»
СП 15.13330.2020. Дополнить словами: «(с изменением № 1).»
СП 16.13330.2017. Заменить слова: «(с изменениями № 1, № 2)» на «(с изменениями № 1, № 2, № 3, № 4, № 5)».
СП 50.13330.2012. Заменить слова: «(с изменением № 1)» на «(с изменениями № 1, № 2)».
СП 58.13330.2019. Дополнить словами: «(с изменениями № 1, № 2)».
СП 63.13330.2018. Заменить слова: «(с изменением № 1)» на «(с изменениями № 1, № 2)».
СП 64.13330.2017. Заменить слова: «(с изменениями № 1, № 2)» на «(с изменениями № 1, № 2, № 3, № 4)».
СП 121.13330.2019. Дополнить словами: «(с изменением № 1)».
СП 131.13330.2020. Дополнить словами: «(с изменениями № 1, № 2)».
Исключить наименования ссылочных документов:
«ГОСТ ISO 9223-2017 Коррозия металлов и сплавов. Коррозионная агрессивность атмосферы. Классификация, определение и оценка».
Заменить нормативные ссылки:
«ГОСТ 9.309-74 Единая система защиты от коррозии и старения. Коррозионная агрессивность атмосферы» на «ГОСТ 9.107-2023 Единая система защиты от коррозии и старения. Коррозионная агрессивность атмосферы. Основные положения»;
«ГОСТ 9.307-89 (ИСО 1461-89) Единая система защиты от коррозии и старения. Покрытия цинковые горячие. Общие требования и методы контроля» на «ГОСТ 9.307-2021 Единая система защиты от коррозии и старения. Покрытия цинковые горячие. Общие требования и методы контроля»;
«ГОСТ 9.909-86 Единая система защиты от коррозии и старения. Металлы, сплавы, покрытия металлические и неметаллические неорганические. Методы испытаний на климатических испытательных станциях» на «ГОСТ 9.909-2023 Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические, металлы и сплавы. Методы испытаний на климатических испытательных станциях»;
«ГОСТ 6713-91 Прокат низколегированный конструкционный для мостостроения. Технические условия» на «ГОСТ 6713-2021 Прокат из конструкционной стали для мостостроения. Технические условия»;
«СП 31.13330.2012 „СНиП 2.04.02-84* Водоснабжение. Наружные сети и сооружения“ (с изменениями № 1, № 2, № 3, № 4, № 5)» на «СП 31.13330.2021 „СНиП 2.04.02-84* Водоснабжение. Наружные сети и сооружения“;»
«СП 260.1325800.2016 Конструкции стальные тонкостенные из холодногнутых оцинкованных профилей и гофрированных листов. Правила проектирования (с изменением № 1)» на «СП 260.1325800.2023 Конструкции стальные тонкостенные из холодногнутых оцинкованных профилей и гофрированных листов. Правила проектирования».
Дополнить нормативными ссылками в следующей редакции:
«ГОСТ 9.005-72 Единая система защиты от коррозии и старения. Металлы, сплавы, металлические и неметаллические неорганические покрытия. Допустимые и недопустимые контакты с металлами и неметаллами»;
«ГОСТ 9.308-85 Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Методы ускоренных коррозионных испытаний».
Пункт 3.9. Изложить в новой редакции:
«3.9 зона периодического смачивания: Участок с периодическим изменением уровня воды в результате природных или искусственных явлений.»
Примечание - Зона заплеска — участок, подверженный действию волн и (или) водяных струй.».
Пункты 3.22, 3.23. Изложить в новой редакции:
| коррозионная агрессивность атмосферы: Способность атмосферы вызывать коррозию. [ГОСТ 9.107-2023, пункт 3.1] |
|---|
| категория коррозионной агрессивности атмосферы: Стандартизированное ранжирование коррозионной агрессивности атмосферы по величине первогодовых коррозионных потерь. [ГОСТ 9.107-2023, пункт 3.2] |
|---|
9.1 Степень агрессивного воздействия сред
Пункт 9.1.1. Третий абзац. Заменить слова: «эксплуатирующихся» на «эксплуатируемых»; «воздействия среды» на «воздействия сред»; «подразделяются» на «подразделяют»;
заменить ссылку: «ГОСТ ISO 9223-2017» на «ГОСТ 9.107».
Пункт 9.1.3. Дополнить пунктами 9.1.4, 9.1.5 в следующей редакции:
«9.1.4 Долговременную коррозионную стойкость конструкций из стального тонколистового оцинкованного проката, находящихся в открытой атмосфере, следует определять по приложению Э.»
Коррозионные потери стального тонколистового оцинкованного проката за период эксплуатации 50 лет приведены в приложении Э.
9.1.5 Долговременную коррозионную стойкость конструкций из стального тонколистового оцинкованного проката, облицованных огнезащитными материалами с заполнением теплоизоляционным материалом и не находящихся в непосредственном контакте с открытой атмосферой, следует определять, как для конструкций, находящихся в открытой атмосфере при действии среды слабоагрессивная-2.».
9.2 Требования к материалам и конструкциям
Пункт 9.2.5. Изложить в новой редакции:
«9.2.5 Несущие конструкции одноэтажных отапливаемых зданий из листового и профильного проката с ограждающими конструкциями из панелей, включающих в себя стальные профилированные листы, следует проектировать в неагрессивной и слабоагрессивной средах. При этом профилированные листы должны быть защищены от коррозии в соответствии с требованиями таблиц Ц.8, Ц.10.»
Такие же здания допускается проектировать в среднеагрессивной среде без превышения ПДК загрязняющих веществ в атмосферном воздухе городских и сельских поселений по диоксиду серы, оксиду азота и хлориду водорода (группа газов A1), при оседании хлоридов не более 0,3 мг/(м2·сут). При этом несущие конструкции должны быть защищены от коррозии в соответствии с таблицей Ц.6, а профилированные листы — в соответствии с требованиями таблиц Ц.8, Ц.10, Ц.14 с учетом таблицы Ц.11, с проведением мероприятий по защите обрезной кромки проката.
Проектировать здания с панелями, включающими в себя стальные профилированные листы, в сильноагрессивной среде не допускается.».
Пункт 9.2.13. Второй абзац. Заменить слово: «конструкций» на «металлоконструкций каркаса»;
дополнить ссылку: «в таблице Ц.13» ссылкой: «, ГОСТ 9.005».
Пункт 9.2.14. Дополнить пунктом 9.2.15 в следующей редакции:
«9.2.15 Защиту от коррозии подземных стальных сооружений следует выполнять в соответствии с требованиями ГОСТ 9.602.».
9.3 Требования к защите от коррозии поверхностей стальных и алюминиевых конструкций
Пункт 9.3.1. Девятый абзац. Заменить слова: «повышенной степени» на «повышенного уровня».
Пункт 9.3.4. Третий абзац. Заменить слова: «не менее 4 МПа» на «не менее 2,5 МПа для каждого измерения»;
дополнить вторым предложением в следующей редакции:
«Если усилие отрыва оказывается менее 5 МПа, то должно быть полное отсутствие адгезионного разрушения (0% площади) между сталью (или металлизированным покрытием) и первым слоем лакокрасочной системы; если усилие отрыва оказывается 5 МПа и более, то характер отрыва не регламентируется.».
Пункт 9.3.7. Второй абзац. Заменить слово: «цинкированием» на «покрытиями, получаемыми методом цинкирования,».
Примечание. Изложить в новой редакции:
«Примечание — Цинкирование — формирование защитного органического протекторного покрытия материалами на основе высоконаполненного цинком полимерного состава или грунтовочного слоя в системах защитных органических и огнезащитных покрытий.».
Пункт 9.3.8. Второй абзац. Заменить слова: «покрытиями, цинкированием» на «покрытиями, получаемыми методом цинкирования,».
Пункт 9.3.11. Второй абзац. Исключить слово: «антикоррозионными».
Третий абзац. Заменить слово: «стали» на «стальных конструкций».
Приложение Х Конструкции металлические. Классификация агрессивных сред
Таблица Х.8. Изложить в новой редакции:
Минимальная толщина листов ограждающих конструкций без дополнительной защиты от коррозии
| Степень агрессивного воздействия среды | Минимальная толщина листов ограждающих конструкций, применяемых без дополнительной защиты от коррозии, мм | ||
| из алюминия | из стального тонколистового проката с горячими цинковыми покрытиями толщиной не менее 19 мкм (или класса не менее 275 по ГОСТ 14918) <1> | из стали марок 10ХНДП, 10ХДП, 14ХГНДЦ (класс прочности C345) | |
| Неагрессивная | Не ограничивается | 0,5 | Определяется агрессивностью воздействия на наружную поверхность <2> |
| Слабоагрессивная | То же | - | 0,8 |
| Среднеагрессивная | 1,0 <3> | - | - |
| <1> При толщине горячего цинкового покрытия менее 19 мкм (или класса менее 275 по ГОСТ 14918) следует применять с учетом срока службы цинкового покрытия, определяемого по таблице Ц.11, и требований таблицы Ц.14. <2> При условии нанесения лакокрасочных покрытий на поверхность листов со стороны помещений. <3> Для алюминия марок АД1М, АМцМ, Амг2М (алюминий других марок без защиты от коррозии к применению не допускается). | |||
Таблица Х.9. Головка таблицы. Заменить ссылку: «ГОСТ ISO 9223» на «ГОСТ 9.107» (2 раза).
Таблица Х.12. Головка таблицы. Заменить ссылку: «ГОСТ ISO 9223» на «ГОСТ 9.107» (2 раза).
Приложение Ц Конструкции металлические. Требования к защите от коррозии
Таблица Ц.6. Вторая строка. Графа «из углеродистой и низколегированной стали». Перечисление г). Заменить слово: «цинкирование» на «покрытия, получаемые методом цинкирования».
Таблица Ц.10. Первая строка. Графа «ограждающих <1>, <5>». Первое перечисление. Заменить слова: «не менее 275» на «не менее 275 <6>».
Дополнить сноской «<6>» в следующей редакции:
«<6> При толщине горячего цинкового покрытия менее 19 мкм (или класса менее 275 по ГОСТ 14918) следует применять с учетом срока службы цинкового покрытия, определяемого по таблице Ц.11, и требований таблицы Ц.14.».
Примечание. Дополнить примечанием 3 в следующей редакции:
«3 Толщину горячего цинкового покрытия (класс по ГОСТ 14918) следует назначать с учетом данных таблицы Ц.11 и срока службы цинкового покрытия, определяемого по таблице Э.5.».
Таблица Ц.11. Наименование. Дополнить слово: «эксплуатации» словом: «конструкций».
Таблица Ц.15. Головка таблицы. Заменить ссылку: «ГОСТ ISO 9223» на «ГОСТ 9.107».
Таблица Ц.16. Изложить в новой редакции:
Материалы, рекомендуемые для элементов несущих конструкций навесных фасадных систем с воздушным зазором и деталей крепления облицовки
| Материал | Марка |
| Алюминиевый сплав | 6060 Т5, 6060 Т6, 6060 Т66, 6063 Т6, 6063 Т66 АД31 Т1 (состояние: закаленное и искусственно состаренное) АД0 (состояние: деформированное) АМг1, АМг2, АМг3 (состояние: нагартованное или полунагартованное) |
| Коррозионно-стойкая сталь | Хромо-никелевые аустенитные стали 12Х18Н9, 08Х18Н10, 12Х18Н10, 08Х18Н10Т, 12Х18Н10Т и аналоги |
| Ферритные стали 12Х17 <1> и аналоги | |
| Углеродистая сталь | Оцинкованный прокат марки не ниже 350 по ГОСТ 14918 |
| <1> Применяют при отсутствии сварных швов, требований к декоративному внешнему виду, а при применении в контакте с алюминиевыми сплавами — только при наличии прокладок со сроком службы, сопоставимым со сроком службы фасадной системы. Примечания 1 Срок службы конструкций из перечисленных марок алюминиевых сплавов и коррозионно-стойких сталей без защитных покрытий не менее 50 лет в условиях слабоагрессивной-1 и слабоагрессивной-2 сред. 2 Срок службы конструкций из углеродистой стали определяется применяемыми защитными покрытиями по таблицам Ц.8, Ц.15. | |
«.»
Приложение Щ. Дополнить приложением Э в следующей редакции:
РАСЧЕТНАЯ ДОЛГОВРЕМЕННАЯ КОРРОЗИОННАЯ СТОЙКОСТЬ КОНСТРУКЦИЙ ИЗ СТАЛЬНОГО ТОНКОЛИСТОВОГО ОЦИНКОВАННОГО ПРОКАТА В АТМОСФЕРЕ
Э.1 Расчет коррозионных потерь и скорости коррозии углеродистой стали и цинкового покрытия при долговременной эксплуатации конструкций.
Э.1.1 Величину коррозионных потерь углеродистой стали и цинкового покрытия за первый год эксплуатации на континентальной территории Российской Федерации рассчитывают с помощью математических моделей (функции доза — ответ) в соответствии с таблицей Э.1.
1 Среднегодовые метеорологические параметры атмосферы (T, RH, Prec) определяют на основании многолетних наблюдений, используют среднегодовые данные Федеральной службы по гидрометеорологии и мониторингу окружающей среды (Росгидромет).
2 Среднегодовая концентрация диоксида серы в воздухе должна быть определена по меньшей мере в течение одного года, используют данные Росгидромета или определяют содержание диоксида серы в соответствии с ГОСТ 9.107.
3 При оценке категорий коррозионной агрессивности атмосферы на основании расчета K1 по ФДО относительная погрешность (неопределенность) прогноза составляет от минус 33% до плюс 50%. Минимальная неопределенность наблюдается для категории C3, максимальная — для категорий C1 и C5.
Э.1.2 Категорию коррозионной агрессивности атмосферы определяют по величине коррозионных потерь К1 углеродистой стали и цинкового покрытия за первый год эксплуатации в соответствии с таблицей Э.2.
Интервалы коррозионных потерь углеродистой стали и цинка за первый год эксплуатации в открытой атмосфере различных категорий коррозионной агрессивности
| Категория коррозионной агрессивности атмосферы | Коррозионные поражения металла за первый год эксплуатации | ||
| Единица измерения | Углеродистая сталь | Цинк | |
| C1 | г/м2 | До 10 | До 0,7 |
| мкм | До 1,3 | До 0,1 | |
| C2-1 | г/м2 | Св. 10 до 50 | Св. 0,7 до 1,5 |
| мкм | Св. 1,3 до 6,4 | Св. 0,1 до 0,2 | |
| C2-2 | г/м2 | Св. 50 до 100 | Св. 1,5 до 3 |
| мкм | Св. 6,4 до 12,8 | Св. 0,2 до 0,4 | |
| C2-3 | г/м2 | Св. 100 до 200 | Св. 3 до 5 |
| мкм | Св. 12,8 до 25 | Св. 0,4 до 0,7 | |
| C3 | г/м2 | Св. 200 до 400 | Св. 5 до 15 |
| мкм | Св. 25 до 50 | Св. 0,7 до 2,1 | |
| C4 | г/м2 | Св. 400 до 650 | Св. 15 до 30 |
| мкм | Св. 50 до 80 | Св. 2,1 до 4,2 | |
| C5 | г/м2 | Св. 650 до 1500 | Св. 30 до 60 |
| мкм | Св. 80 до 200 | Св. 4,2 до 8,4 | |
| CX | г/м2 | Св. 1500 до 5500 | Св. 60 до 80 |
| мкм | Св. 200 до 700 | Св. 8,4 до 25 | |
| Примечания 1 Категорию коррозионной агрессивности атмосферы определяют по экспериментальному годичному коррозионному эффекту при проведении неоднократных одногодовых натурных коррозионных испытаний по ГОСТ 9.909 или оценивают в соответствии с ФДО по таблице Э.1. 2 Требования к образцам металла при проведении одногодовых натурных коррозионных испытаний определяют по ГОСТ 9.107. 3 Коррозионные потери цинкового покрытия горячего нанесения соответствуют коррозионным потерям цинкового тонколистового проката. | |||
Э.1.3 Коэффициент торможения скорости коррозии металла во времени (параметр n) рассчитывают по формуле
где K1 — коррозионные потери металла за первый год эксплуатации, мкм;
A, B, C и D — константы, величины которых приведены в таблице Э.3.
При оценке интервала возможных коррозионных потерь допускается использование максимальных и минимальных значений параметра n для данного типа атмосферы, приведенных в таблице Э.4.
Значения параметра n, рассчитанные для возможных интервалов одногодовых коррозионных потерь K1
Э.1.4 Величину коррозионных потерь металлов K за время эксплуатации \tau менее 6 лет (время стабилизации скорости коррозии) рассчитывают по формуле (Э.2), а скорость коррозии \sigma — по формуле (Э.3):
K = K_{1} \cdot \tau^{n}, (Э.2)
\sigma = K_{1} \cdot \tau^{1 - n}. (Э.3)
При времени эксплуатации более 6 лет величину коррозионных потерь металлов рассчитывают по формуле (Э.4), а скорость коррозии \sigma — по формуле (Э.5):
K = K_{1} \cdot [6^{n} + n \cdot 6^{n - 1} \cdot (\tau - 6)], (Э.4)
\sigma = K_{1} \cdot [6^{n} + n \cdot 6^{n - 1} \cdot (\tau - 6)]/\tau. (Э.5)
При расчете по формулам (Э.2) — (Э.5) используют значения K1, определенные в соответствии с Э.1.1 и Э.1.2, и значения n, определенные в соответствии с Э.1.3.
Э.2 Оценка величин коррозионных потерь углеродистой стали и цинкового покрытия после 50 лет эксплуатации конструкций на континентальной территории Российской Федерации
Э.2.1 Оценку коррозионных потерь углеродистой стали и цинкового покрытия за период эксплуатации конструкций 50 лет (K50) в открытой атмосфере населенных пунктов с загрязненностью атмосферы диоксидом серы более 0,005 мг/м3 выполняют по таблице Э.5.
Расчетные коррозионные потери углеродистой стали и цинкового покрытия за период эксплуатации конструкций 50 лет
Э.2.2 Оценка коррозионных потерь стали и цинкового покрытия после 10 и 50 лет эксплуатации конструкций в открытой континентальной атмосфере с загрязненностью диоксидом серы не более 0,005 мг/м3 допускается по картам коррозионных поражений (рисунки Э.1 — Э.4).

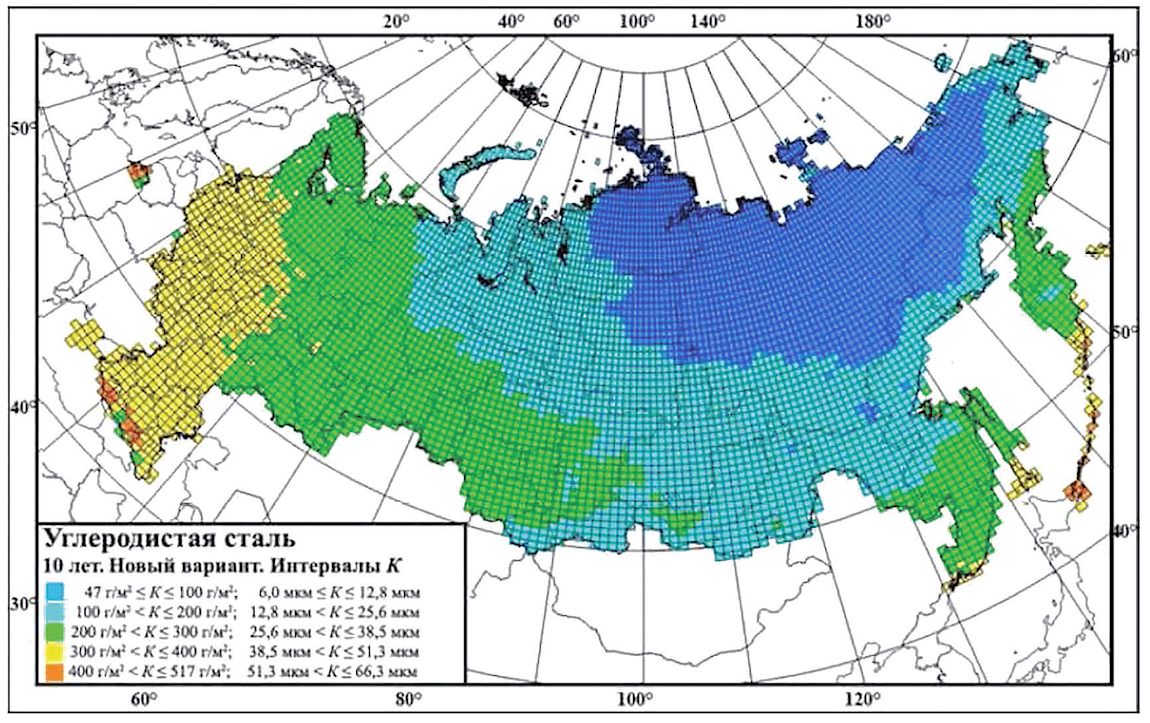

Рисунок Э.1 — Карта континентальной территории России по интервалам расчетных коррозионных потерь углеродистой стали за 10 лет при среднегодовой концентрации диоксида серы, равной 0,005 мг/м3
Рисунок Э.2 — Карта континентальной территории России по интервалам расчетных коррозионных потерь углеродистой стали за 50 лет при среднегодовой концентрации диоксида серы, равной 0,005 мг/м3

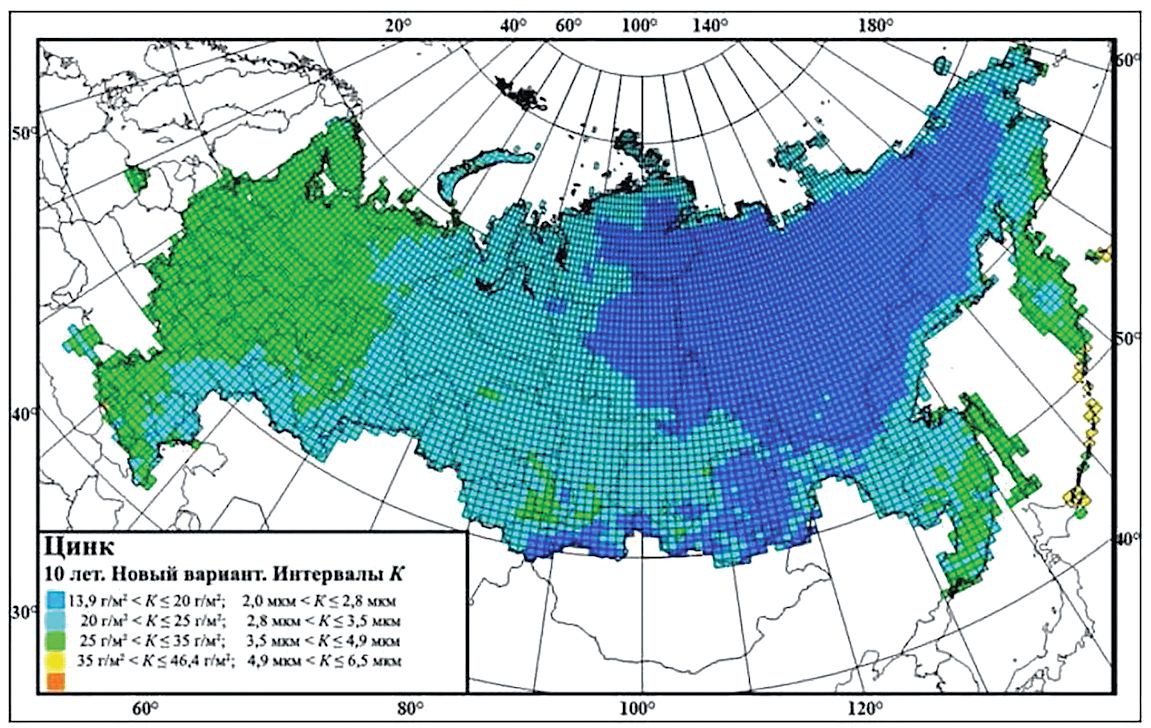

Рисунок Э.3 — Карта континентальной территории России по интервалам расчетных коррозионных потерь горячего цинкового покрытия за 10 лет при среднегодовой концентрации диоксида серы, равной 0,005 мг/м3
Рисунок Э.4 — Карта континентальной территории России по интервалам расчетных коррозионных потерь горячего цинкового покрытия за 50 лет при среднегодовой концентрации диоксида серы, равной 0,005 мг/м3
Э.3 Несущие и ограждающие конструкции, изготавливаемые из тонколистового оцинкованного проката, допускается применять в слабоагрессивной среде без лакокрасочного покрытия с применением дополнительной протекторной защиты из гальванических анодов. Массу протектора для обеспечения дополнительной защиты в конкретных условиях и срок его эксплуатации определяют по результатам ускоренных испытаний по ГОСТ 9.308.
