Изменение № 3 к СП 109.13330.2012 «СНиП 2.11.02-87 Холодильники»

Министерство строительства и жилищно-коммунального хозяйства Российской Федерации · № СП 109.13330.2012Действующий акт

(утв. и введено в действие Приказом Минстроя России от 23.11.2020 № 708/пр)

Примечание

Текст документа приведен в соответствии с публикацией на сайте https://minstroyrf.gov.ru/ по состоянию на 12.03.2021. Документ введен в действие с 24.05.2021.

Утверждено и введено в действие Приказом Министерства строительства и жилищно-коммунального хозяйства Российской Федерации (Минстрой России) от 23 ноября 2020 г. № 708/пр

ИЗМЕНЕНИЕ № 3 К СП 109.13330.2012 «СНиП 2.11.02-87 ХОЛОДИЛЬНИКИ»

ОКС 91.010

Дата введения 24 мая 2021 года

Содержание

Приложение А. Исключить статус: «(обязательное)».

Приложение Б. Исключить статус: «(обязательное)».

Приложение В. Исключить статус: «(справочное)».

Приложение Г. Исключить статус: «(справочное)».

Приложение Д. Исключить статус: «(справочное)».

Дополнить приложением Е:

«Приложение Е Узлы сопряжения панелей и детали крепления».

Введение

Дополнить абзацем в следующей редакции:

«Изменение № 3 к настоящему своду правил выполнено авторским коллективом АО „ЦНИИПромзданий“ (канд. техн. наук Н.Г. Келасьев, инженеры К.В. Авдеев, Н.М. Баева).».

4 Общие данные

Пункт 4.1. Изложить в новой редакции:

«4.1 Уровень ответственности проектируемых зданий и сооружений определяется согласно [2] и ГОСТ 27751. При повышенном уровне ответственности должен быть проведен расчет на аварийную ситуацию.».

Дополнить пунктом 4.15 в следующей редакции:

«4.15 Проектирование строительных конструкций зданий холодильников выполняется с учетом требований СП 15.13330, СП 16.13330, СП 20.13330, СП 22.13330, СП 63.13330 в зависимости от применяемых материалов в конструкциях.».

5 Объемно-планировочные и конструктивные решения

Пункт 5.3. Заменить слова: «из „сэндвич“ панелей с металлическими обшивками и эффективной теплоизоляцией» на «из трехслойных панелей типа „сэндвич“.»

Пункт 5.7. После первого абзаца дополнить абзацем:

«Цементы и заполнители, предназначенные для приготовления бетона железобетонных несущих и ограждающих конструкций зданий холодильников, должны соответствовать требованиям СП 28.13330.».

Пункт 5.10. Второй абзац. Дополнить словами: «с маркой по морозостойкости не менее F25.».

Пункт 5.11. Дополнить абзацами:

«Для устройства наружных и внутренних ограждающих конструкций могут применяться трехслойные панели типа „сэндвич“:»

панели конвейерного производства с теплоизоляционным слоем из жесткого пенополиуретана (ПИУ) плотностью ~ 50 кг/м3;
панели с теплоизоляционным слоем из минераловатных плит на основе базальтового волокна плотностью 100 — 120 кг/м3 или пенополистирола плотностью 25 — 35 кг/м3;
панели с теплоизоляционным слоем пенополистирола плотностью 25 — 35 кг/м3.

Трехслойные панели типа «сэндвич» применяются для выполнения ограждений отдельных холодильных камер, в том числе без крепления к каркасу, камер (помещений) для хранения фруктов и овощей с регулируемой газовой средой согласно требованиям СП 105.13330.

Облицовки панелей должны выполняться из стальных листов толщиной не менее 0,5 мм с антикоррозионным покрытием светлых тонов. Альбедо (отражательная способность поверхности) наружной поверхности панелей, окрашенных белой синтетической эмалью, достигает 60%.

Ширина (высота) применяемых панелей от 1000 до 1200 мм, толщина — от 50 до 300 мм; длина — от 3000 до 12000 мм.

Панели с минераловатной теплоизоляцией допускается применять для холодильников с температурой камер выше минус 5 °C, а также для устройства противопожарных перегородок.».

Пункт 5.12. Изложить в новой редакции:

«5.12 Стены и покрытия трехслойных панелей типа „сэндвич“ необходимо рассчитывать на климатические воздействия согласно СП 20.13330. При вертикальной разрезке наружных панелей стен расстояния по длине между креплениями к каркасу здания необходимо определять с учетом изменения температур по их сечению. Максимальные температуры на поверхности: для наружных панелей 90 °C, для внутренних 45 °C.»

При высоте камер более 25 м необходимо рассчитывать ограждающие конструкции камеры — панели на нагрузку от разницы давления, определяемого по формуле (1б).

Расчет панелей необходимо выполнять согласно требованиям СП 362.1325800, при этом необходимо учитывать следующие факторы и нагрузки:

для стеновых и кровельных панелей:

равномерно распределенную нагрузку;
температурный режим эксплуатации;
перепад давления, при необходимости;
вид и количество креплений (в том числе без крепления к каркасу);

для потолочных панелей:

собственный вес;
нормативную, равномерно распределенную нагрузку.

При устройстве чердачных кровель панели покрытия охлаждаемых помещений следует подвешивать к нижним поясам стропильных конструкций покрытия. При этом допускается опирать их на панели стен и перегородок. Панели стен и перегородок, на которые опираются панели покрытия, необходимо рассчитывать, как сжато-изгибаемые элементы, при условии, что отсутствуют крепления к каркасу.

Нормативные значения равномерно распределенных нагрузок на панели покрытий охлаждаемых помещений следует принимать равными 50 кгс/м2, сосредоточенной нагрузки 100 кгс.

Вертикальные предельные прогибы панелей стен, покрытий и кровель должны быть не более 1/150 пролета.

Прогиб панелей покрытий камер охлаждаемых помещений, с креплением подвесками, следует определять с учетом прогиба стропильных конструкций покрытия.

При проектировании зданий холодильников с охлаждаемыми помещениями большого объема и ограждающими конструкциями из трехслойных панелей типа «сэндвич» следует предусматривать устройство предохранительных клапанов с целью снижения возникновения избыточного давления воздуха внутри охлаждаемых помещений.

При установке клапанов разницу давления при расчете панелей допускается не учитывать.».

Раздел дополнить пунктами 5.12а — 5.12б:

«5.12а Площадь предохранительных клапанов Aк, м2, определяется по формуле»

A_{\text{к}} = 0,063Q/ \sqrt ((t_{\text{к}} + 273)\Delta P), (1а)

где Q — сумма внутренних теплопритоков в камеру, кВт;

tк — температура воздуха в охлаждаемых камерах, °C;

\Delta P — допустимая разница расчетных давлений между внутренним и окружающим, Н/м2, которое обычно составляет 0,125 кПа.

Разница давлений, Па, определяется по формуле

\Delta P = 0,043\Delta\text{Т}h, (1б)

где \Delta T — разность температуры наружного воздуха и температуры воздуха в охлаждаемой камере, °C;

h — высота охлаждаемой камеры, м.

5.12б Холодильное оборудование (воздухоохладители) должно крепиться к несущим строительным конструкциям напрямую или с помощью дополнительных конструкций — рам с учетом собственного веса оборудования, трубопроводов, веса хладагента и дополнительных конструкций.

Крепление оборудования к панелям не допускается.

Материалы для конструкций крепления оборудования должны быть коррозионностойкими согласно СП 28.13330.

При проектировании подвесок для крепления коммуникаций и их пропуска через изоляционные панели, необходимо предусматривать их герметизацию и пароизоляцию.

Дверные проемы по боковым и верхним сторонам должны быть защищены от возможных ударов напольным транспортом стальными рамами с предупредительной окраской.

Крепление панелей следует предусматривать на стальных болтах (шпильках), саморезах. Материалы крепежных элементов должны отвечать требованиям по коррозии СП 28.13330, в том числе электрохимической защиты. Элементы крепления должны иметь защитное покрытие или защитные крышки со стороны охлаждаемого помещения-камеры.

Узлы сопряжения панелей и детали крепления приведены в приложении Е.».

Пункт 5.18. Второй абзац. Заменить слова: «из панелей» на «из трехслойных панелей».

Пункт 5.19. Второй абзац. После слов: «с теплоизоляцией труб» дополнить словами: «или предусматривать в местах расположения вспомогательных отапливаемых помещений.».

Пункт 5.20. Дополнить абзацами:

«Вентиляционные шахты и выходы технологического оборудования на покрытие с кровлей из стальных профилированных листов необходимо предусматривать в коньке покрытия, либо в карнизной части стены.»

В местах пропуска вентиляционных шахт и другого инженерного оборудования следует предусматривать применение защитных фартуков из оцинкованной кровельной стали или алюминиевых сплавов и герметичное их соединение со стенками шахт или оборудования.».

Пункт 5.21. После второго абзаца дополнить абзацем:

«Монолитное покрытие пола должно проектироваться с разрезкой швов на квадраты размерами 3 x 3 м и с установкой прокладок в стыках. При необходимости допускается увеличивать шаг швов в покрытии пола по результатам расчета, выполненного в соответствии с СП 63.13330 и СП 29.13330.».

Приложение А Перечень нормативных документов

Исключить статус: «(обязательное)».

Изложить в новой редакции:

«В настоящем своде правил использованы ссылки на следующие нормативные документы:»

ГОСТ 27751-2014 Надежность строительных конструкций и оснований. Основные положения

ГОСТ 31384-2017 Защита бетонных и железобетонных конструкций от коррозии. Общие технические условия

ГОСТ Р 51232-98 Вода питьевая. Общие требования к организации и методам контроля качества

СП 1.13130.2020 Системы противопожарной защиты. Эвакуационные пути и выходы

СП 2.13130.2020 Системы противопожарной защиты. Обеспечение огнестойкости объектов защиты

СП 4.13130.2013 Системы противопожарной защиты. Ограничение распространения пожара на объектах защиты. Требования к объемно-планировочным и конструктивным решениям (с изменением № 1)

СП 7.13130.2013 Отопление, вентиляция и кондиционирование. Требования пожарной безопасности (с изменениями № 1, № 2)

СП 12.13130.2009 Определение категорий помещений, зданий и наружных установок по взрывопожарной и пожарной опасности (с изменением № 1)

СП 15.13330.2012 «СНиП II-22-81* Каменные и армокаменные конструкции» (с изменениями № 1, № 2, № 3)

СП 16.13330.2017 «СНиП II-23-81* Стальные конструкции» (с изменениями № 1, № 2)

СП 17.13330.2017 «СНиП II-26-76 Кровли» (с изменением № 1)

СП 20.13330.2016 «СНиП 2.01.07-85* Нагрузки и воздействия» (с изменениями № 1, № 2)

СП 22.13330.2016 «СНиП 2.02.01-83* Основания зданий и сооружений» (с изменениями № 1, № 2, № 3)

СП 28.13330.2017 «СНиП 2.03.11-85 Защита строительных конструкций от коррозии» (с изменениями № 1, № 2)

СП 29.13330.2011 «СНиП 2.03.13-88 Полы» (с изменением № 1)

СП 50.13330.2012 «СНиП 23-02-2003 Тепловая защита зданий» с изменением № 1)

СП 56.13330.2011 «СНиП 31-03-2001 Производственные здания» (с изменениями № 1, № 2, № 3)

СП 59.13330.2016 «СНиП 35-01-2001 Доступность зданий и сооружений для маломобильных групп населения»

СП 60.13330.2016 «СНиП 41-01-2003 Отопление, вентиляция и кондиционирование» (с изменением № 1)

СП 63.13330.2018 «СНиП 52-01-2003 Бетонные и железобетонные конструкции. Основные положения» (с изменением № 1)

СП 105.13330.2012 «СНиП 2.10.02-84 Здания и помещения для хранения и переработки сельскохозяйственной продукции» (с изменением № 1)

СП 131.13330.2018 «СНиП 23-01-99* Строительная климатология»

СП 362.1325800.2017 Ограждающие конструкции из трехслойных панелей. Правила проектирования.».

Приложение Б Термины и определения

Исключить статус: «(обязательное)».

Дополнить пунктом Б.3а:

«Б.3а трехслойная панель типа „сэндвич“: Строительное изделие, состоящее из двух металлических обшивок, расположенных по внешним сторонам сердцевины и соединенных с ней с помощью клеевого слоя или адгезии».

«.»

Приложение В

Исключить статус: «(справочное)».

Приложение Г

Исключить статус: «(справочное)».

Приложение Д

Исключить статус: «(справочное)».

Дополнить приложением Е:

«Приложение Е»

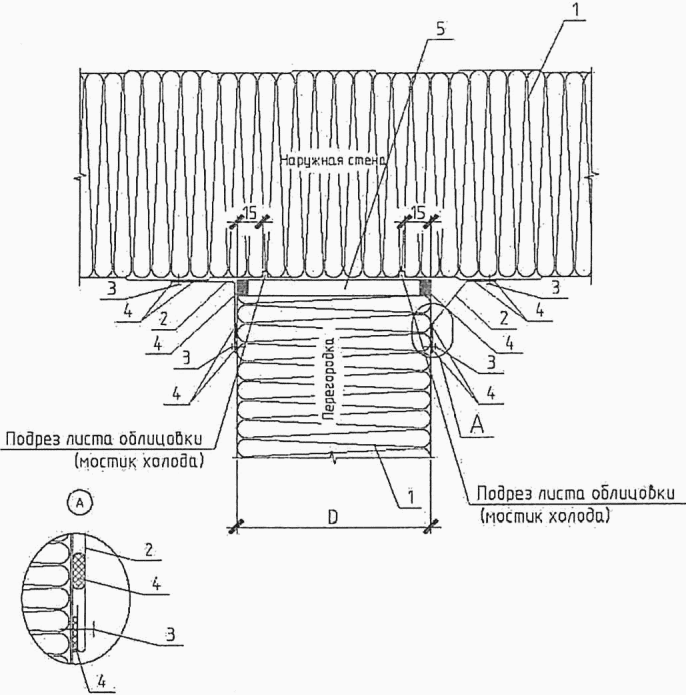

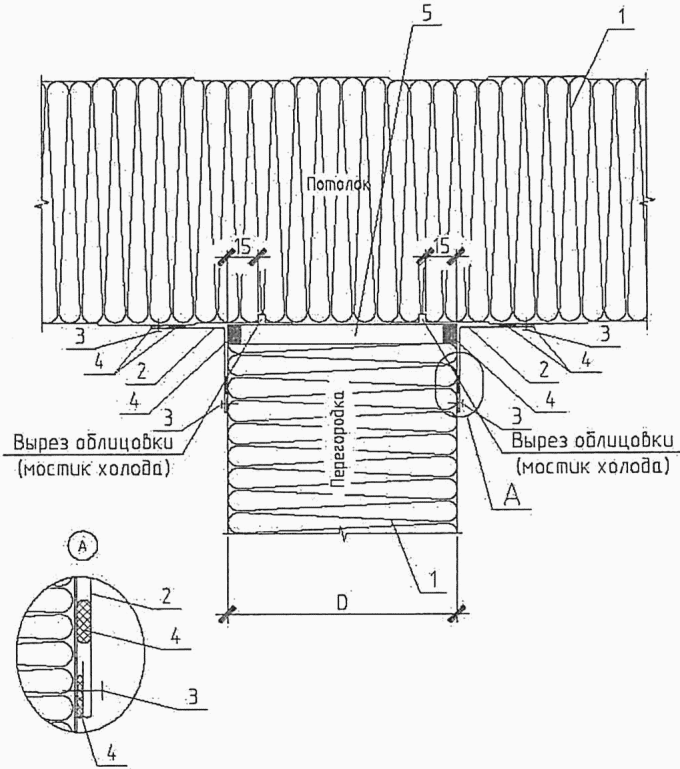

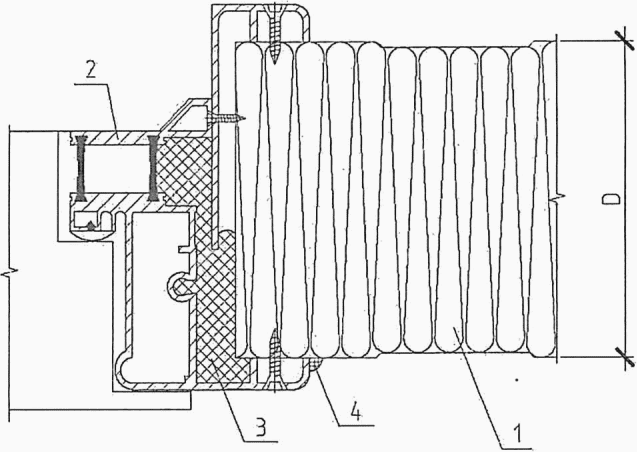

УЗЛЫ СОПРЯЖЕНИЯ ПАНЕЛЕЙ И ДЕТАЛИ КРЕПЛЕНИЯ

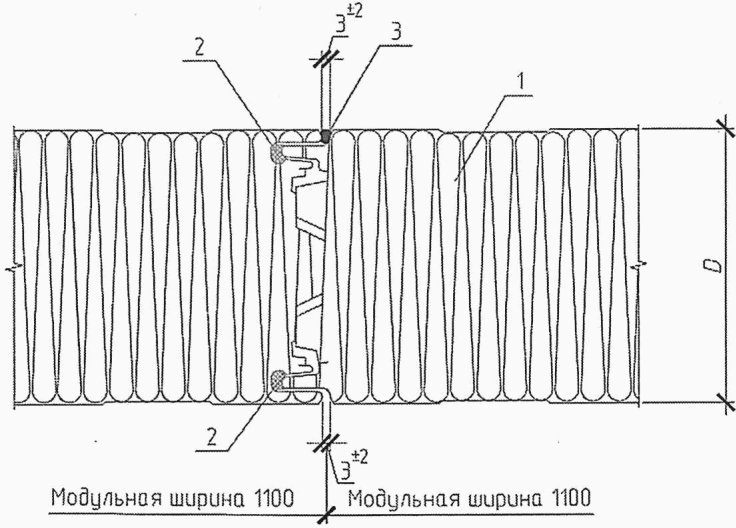

рис. 1

1 — изоляционная панель; 2 — герметик; 3 — мастика (кровельные панели, для стеновых — при необходимости)

Рисунок Е.1 — Стык панелей

рис. 2

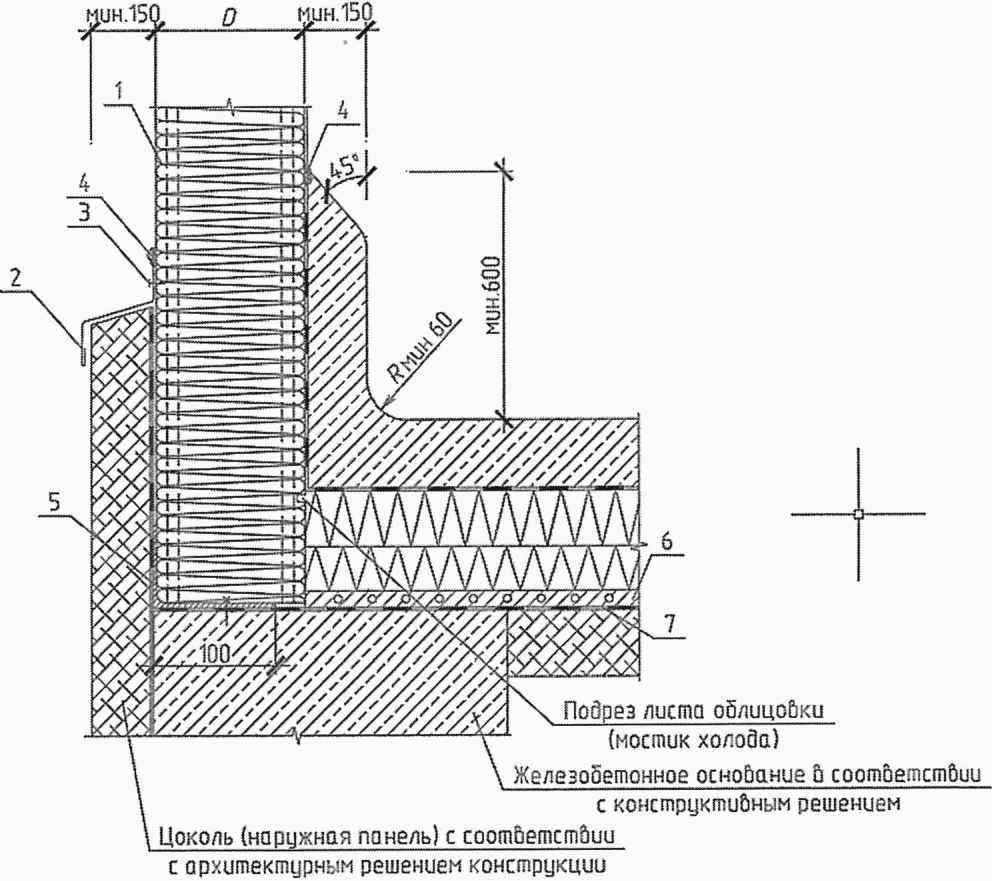

1 — изоляционная панель; 2 — фартук оцинкованный; 3 — заклепки, шаг 300 мм; 4 — герметик; 5 — оцинкованный уголок 100 x 60; 6 — обогрев; 7 — пароизоляция

Рисунок Е.2 — Сопряжения стеновых панелей и конструкции пола

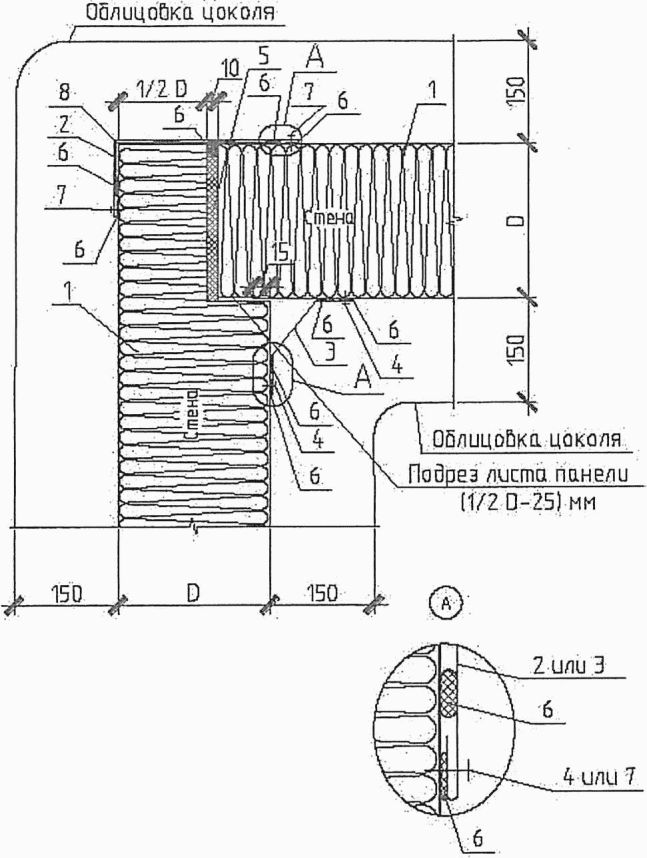

рис. 3

1 — изоляционная панель; 2 — уголок; 3 — уголок; 4 — водонепроницаемые заклепки; 5 — монтажная пена; 6 — мастика; 7 — заклепки, шаг 300 мм; 8 — битумная уплотнительная лента

Рисунок Е.3 — Угловое сопряжение стеновых панелей

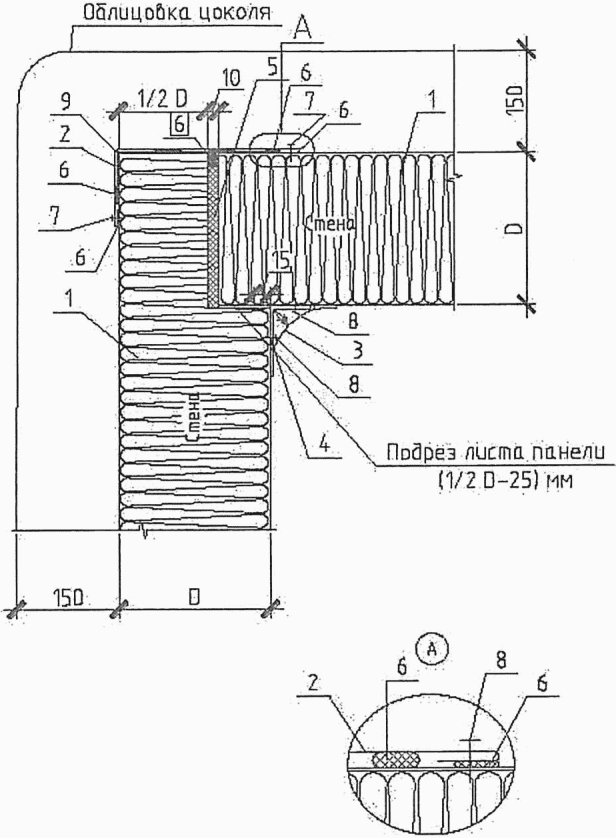

рис. 4

1 — изоляционная панель; 2 — уголок; 3 — уголок; 4 — крепление; 5 — монтажная пена; 6 — мастика; 7 — заклепки, шаг 300 мм; 8 — водонепроницаемые заклепки; 9 — битумная уплотнительная лента

Рисунок Е.4 — Угловое сопряжение стеновых панелей

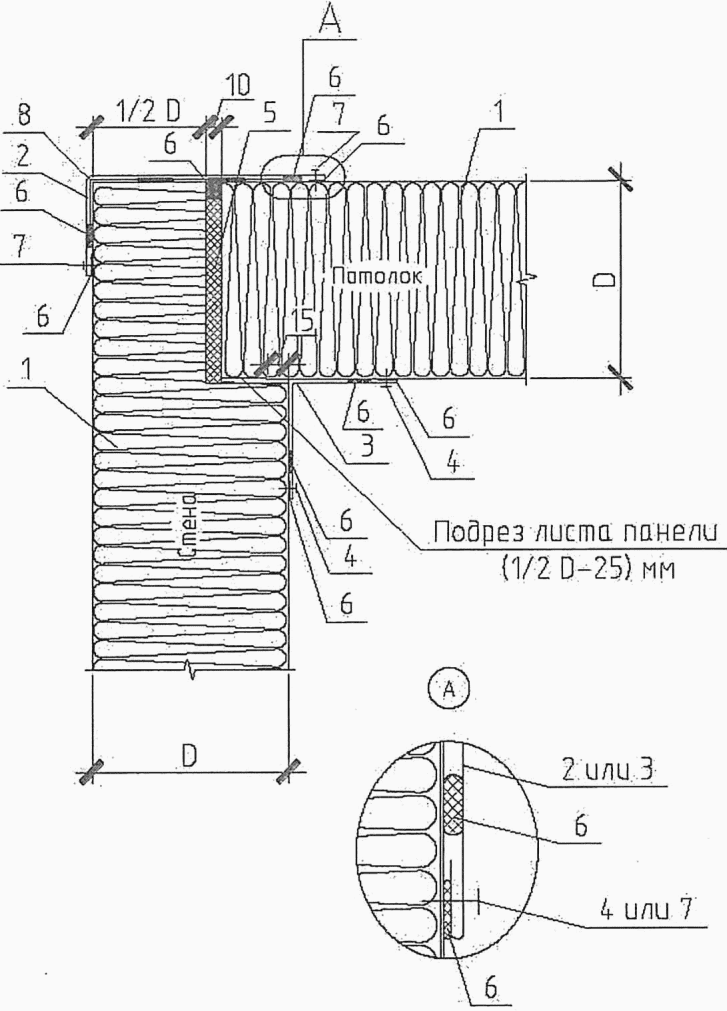

рис. 5

Рисунок Е.5 — Сопряжения стеновой и потолочной панелей

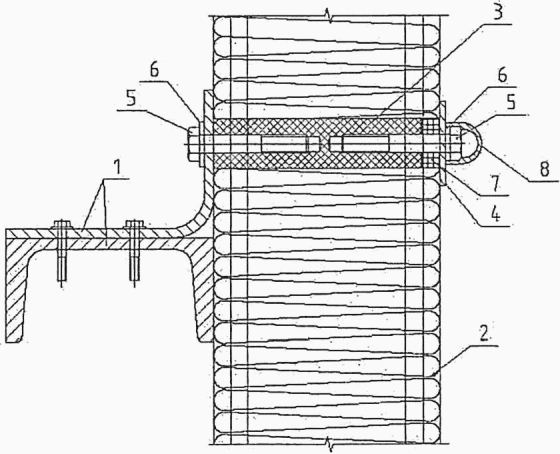

рис. 6

1 — стальной элемент несущих строительных конструкций; 2 — изоляционная панель; 3 — рукав с изоляцией; 4 — листовая сталь; 5 — винт; 6 — шайба; 7 — уплотнитель; 8 — крышка

Рисунок Е.6 — Крепления стеновых панелей

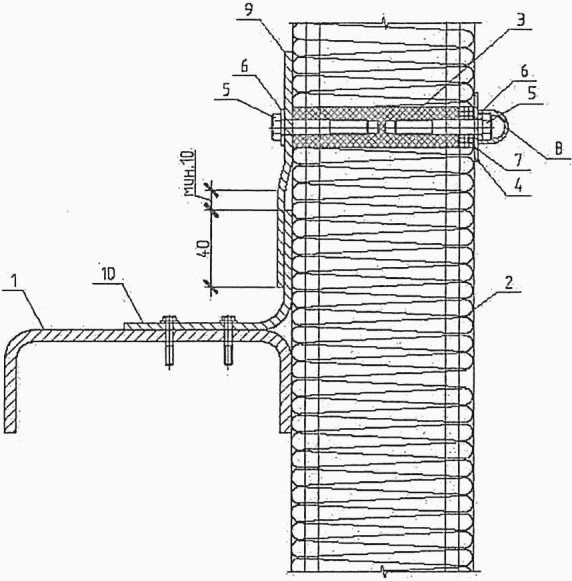

рис. 7

1 — стальной элемент несущих строительных конструкций; 2 — изоляционная панель; 3 — рукав с изоляцией; 4 — листовая сталь; 5 — винт; 6 — шайба; 7 — уплотнитель; 8 — крышка; 9, 10 — стальной профиль, элемент крепления

Рисунок Е.7 — Крепления стеновых панелей

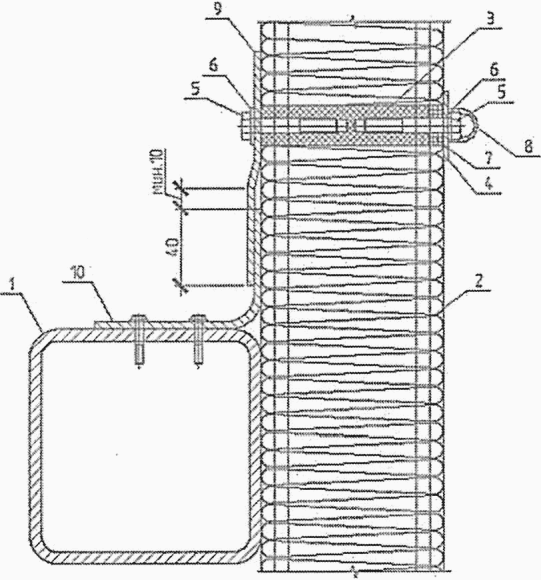

рис. 8

Рисунок Е.8 — Крепления стеновых панелей

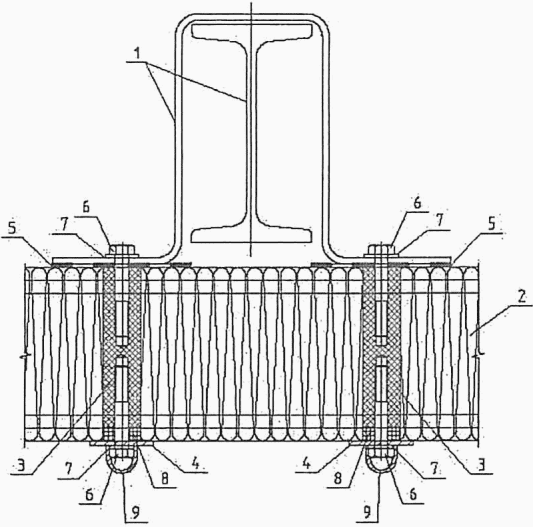

рис. 9

1 — стальной элемент несущих строительных конструкций; 2 — изоляционная панель; 3 — рукав с изоляцией; 4 — листовая сталь; 5 — лента пароизоляции; 6 — винт; 7 — шайба; 8 — уплотнитель; 9 — крышка

Рисунок Е.9 — Крепления панелей покрытия

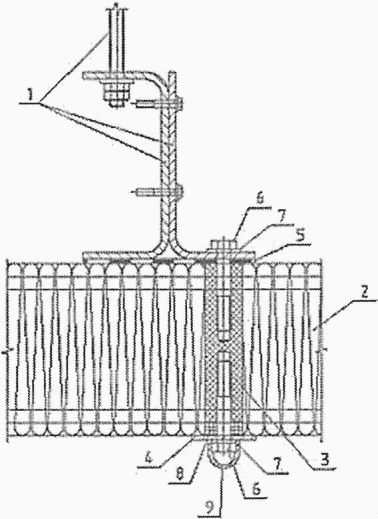

рис. 10

Рисунок Е.10 — Крепления панелей покрытия

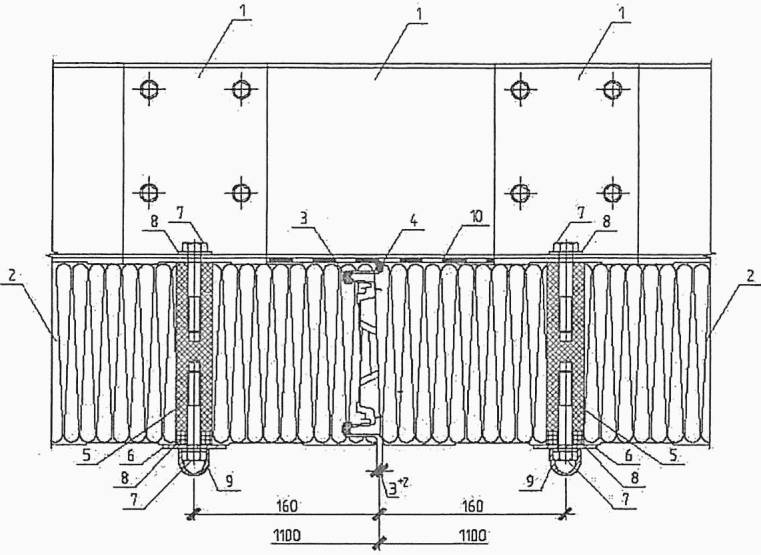

рис. 11

1 — стальной элемент несущих строительных конструкций; 2 — изоляционная панель; 3, 4 — мастика; 5 — рукав с изоляцией; 6 — листовая сталь; 6 — винт; ₇ - шайба; 8 — уплотнитель; 9 — крышка; 10 — лента пароизоляции ПВХ

Рисунок Е.11 — Крепления панелей покрытия

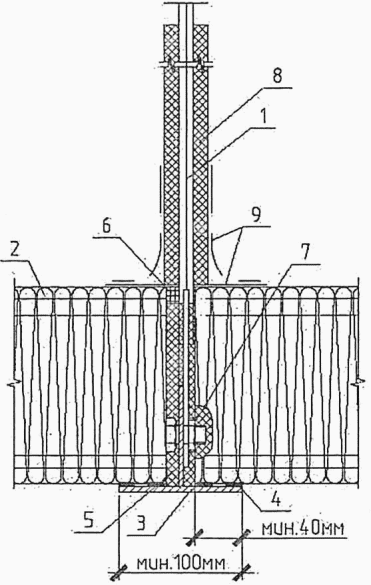

рис. 12

1 — стальной элемент несущих строительных конструкций; 2 — изоляционная панель; 3 — алюминиевый элемент подвески; 4 — лента пароизоляции ПВХ; 5 — монтажная пена; 6 — мастика; 7 — винт; 8 — стальная пластина; 9 — битумная лента; 10 — полиэтиленовая пена

Рисунок Е.12 — Крепления панелей покрытия (подвеска)

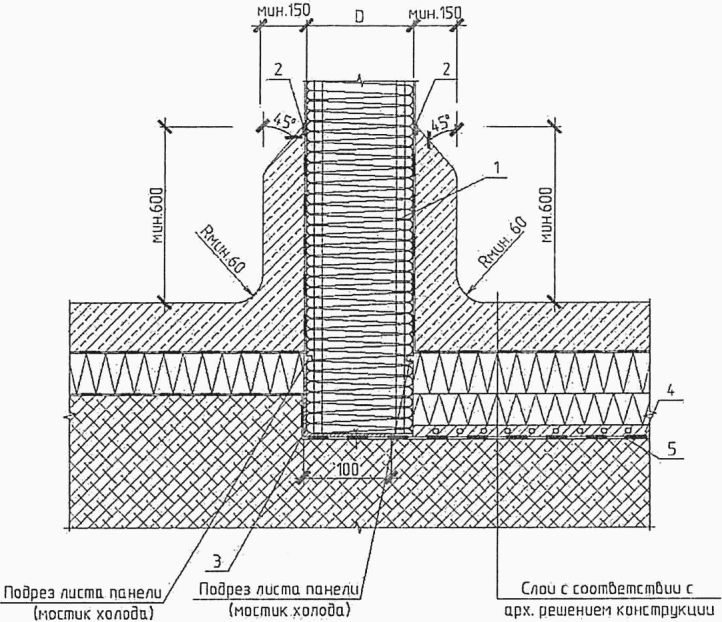

рис. 13

1 — изоляционная панель; 2 — мастика; 3 — оцинкованный уголок 100 x 60; 4 — обогрев; 5 — пароизоляция

Рисунок Е.13 — Сопряжение перегородки и пола

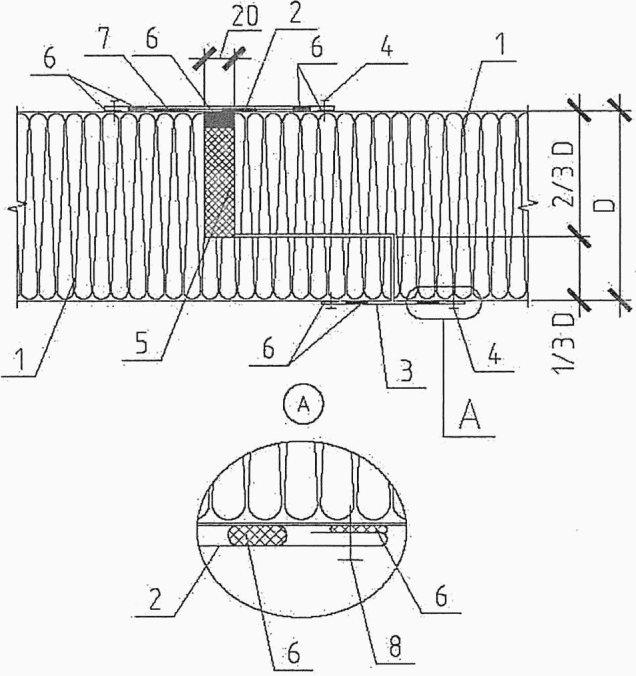

рис. 14

1 — изоляционная панель; 2, 3 — накладки оцинкованные; 4 — водонепроницаемые заклепки; 5 — монтажная пена; 6 — мастика; 7 — битумная лента; 8 — заклепки, шаг 300 мм

Рисунок Е.14 — Продольное соединение между панелями

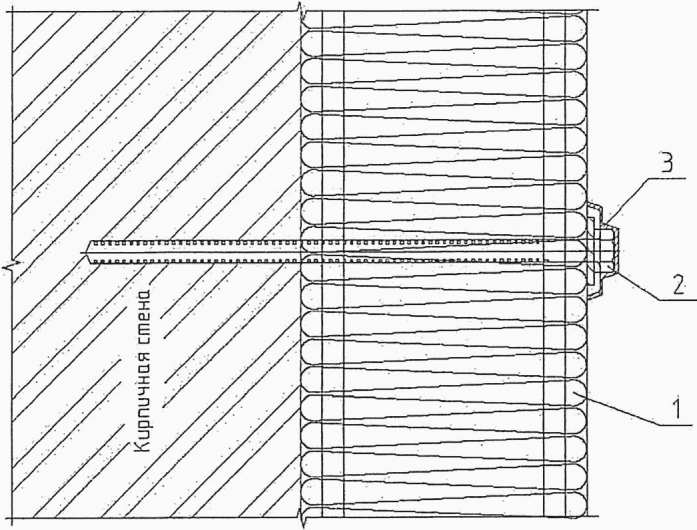

рис. 15
