Изменение № 1 ГОСТ Р 58832-2020 «Установки водяного и пенного пожаротушения автоматические. Внутренний противопожарный водопровод. Трубы и фитинги из неметаллических материалов. Методы испытаний на пожаростойкость»

Федеральное агентство по техническому регулированию и метрологии · № ГОСТ Р 58832-2020Действующий акт

(утв. и введено в действие Приказом Росстандарта от 22.12.2025 № 1764-ст)

Примечание

Документ введен в действие с 01.03.2026.

Утверждено и введено в действие Приказом Федерального агентства по техническому регулированию и метрологии от 22 декабря 2025 г. № 1764-ст

ИЗМЕНЕНИЕ № 1 ГОСТ Р 58832-2020 «УСТАНОВКИ ВОДЯНОГО И ПЕННОГО ПОЖАРОТУШЕНИЯ АВТОМАТИЧЕСКИЕ. ВНУТРЕННИЙ ПРОТИВОПОЖАРНЫЙ ВОДОПРОВОД. ТРУБЫ И ФИТИНГИ ИЗ НЕМЕТАЛЛИЧЕСКИХ МАТЕРИАЛОВ. МЕТОДЫ ИСПЫТАНИЙ НА ПОЖАРОСТОЙКОСТЬ»

ОКС 13.220.50

Дата введения 1 марта 2026 года

Содержание. Заменить слова: «6 Требования к образцам для испытаний» на «6 Требования к образцам и условиям проведения испытаний».

Раздел 2 изложить в новой редакции:

«В настоящем стандарте использованы нормативные ссылки на следующие документы:»

ГОСТ Р 8.585 Государственная система обеспечения единства измерений. Термопары. Номинальные статические характеристики преобразования

ГОСТ 15150 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды

СП 10.13130 Системы противопожарной защиты. Внутренний противопожарный водопровод. Нормы и правила проектирования

СП 485.1311500.2020 Системы противопожарной защиты. Установки пожаротушения автоматические. Нормы и правила проектирования

Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов (сводов правил) в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя «Национальные стандарты» за текущий год. Если заменен ссылочный документ, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого документа с учетом всех внесенных в данную версию изменений. Если заменен ссылочный документ, на который дана датированная ссылка, то рекомендуется использовать версию этого документа с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный документ, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку. Сведения о действии сводов правил целесообразно проверить в Федеральном информационном фонде стандартов».

Раздел 3. Первый абзац. Заменить ссылку: «СП 5.13130.2009» на «СП 485.1311500 и СП 10.13130».

Раздел 6. Наименование изложить в новой редакции: «6 Требования к образцам и условиям проведения испытаний».

Пункты 6.2, 6.3 изложить в новой редакции:

«6.2 На испытания представляют трубопроводные сборки и устройства крепления для них (хомуты, кронштейны и т.п.) каждого типоразмера (диаметра) и исполнения (толщина стенки, SDR и т.д.), предусмотренных номенклатурой изготовителя. Схема трубопроводной сборки приведена на рисунке 1.»

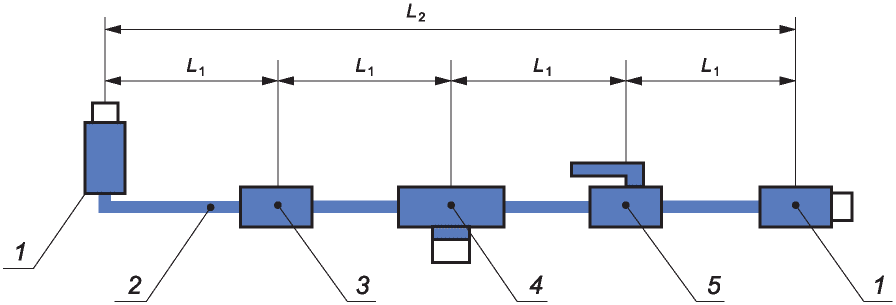

рис. 1

1 — концевая муфта с наружной резьбой G 1/2; 2 — испытуемая труба; 3 — муфта <>; 4 — тройник с внутренней резьбой <>; 5 — шаровой кран <**>; L1, L2 — расстояния между фитингами

<*> Наименования фитингов условные.

<**> Если шаровой кран предусмотрен предприятием-изготовителем, в другом случае на его месте монтируют муфту.

Рисунок 1 — Схема трубопроводной сборки

6.3 На испытания предоставляют:

  • три образца трубопроводной сборки, представленной на рисунке 1, одинакового диаметра (включая контрольный образец) для испытаний на пожаростойкость водозаполненных трубопроводных сборок;
  • три образца трубопроводной сборки, представленной на рисунке 1, одинакового диаметра (включая контрольный образец) для испытаний на пожаростойкость воздухозаполненных трубопроводных сборок».

Раздел 6 дополнить пунктом 6.6:

«6.6 Испытания проводят в нормальных климатических условиях по ГОСТ 15150».

Пункт 7.17 изложить в новой редакции:

«7.17 Используют следующие средства измерений:»

  • манометр с диапазоном измерений от 0 до 0,1 МПа класса точности не ниже 1,0;
  • манометр с диапазоном измерений от 0 до 0,6 МПа класса точности не ниже 1,0;
  • манометр с диапазоном измерений от 0 до 2,5 МПа класса точности не ниже 1,0;
  • штангенциркуль с диапазоном измерений от 0 до 250 мм и ценой деления 0,1 мм;
  • секундомер механический с ценой деления секундной шкалы 0,2 с;
  • термометр с диапазоном измерений от 0 °C до 100 °C и ценой деления 1 °C;
  • рулетка с диапазоном измерений от 0 до 3000 мм и ценой деления 1 мм;
  • расходомер с верхним пределом измерения по воздуху 4 м3/ч, с допускаемой основной погрешностью не более 4%;
  • термоэлектрический преобразователь по ГОСТ Р 8.585 класса допуска не ниже 2».

Пункты 9.3.7, 9.3.8 изложить в новой редакции:

«9.3.7 Открывают кран газового баллона, проводят поджиг горелок за время не более 5 с, включают секундомер в момент загорания всех горелок.»

9.3.8 Регулированием расхода пропан-бутановой смеси создают один из постоянных температурных режимов, указанных в приложении А в зависимости от групп помещений по степени развития пожара в соответствии с СП 485.1311500:

(300 +/- 15) °C или (400 +/- 15) °C за (60 +/- 10) с;

(500 +/- 20) °C за (90 +/- 10) с».

Пункт 9.3.12. Заменить слова: «на трех» на «на двух».

Пункт 9.4.7 изложить в новой редакции:

«9.4.7 Испытания проводят на двух образцах трубопроводных сборок».

Подраздел 9.4 дополнить пунктом 9.4.8:

«9.4.8 Критерием пожаростойкости трубопроводной сборки является ее герметичность в течение всего времени испытаний».

Пункт 10.1 изложить в новой редакции:

«10.1 За результат огневых испытаний на пожаростойкость одного образца трубопроводной сборки принимается время (в минутах и секундах) до потери герметичности этого образца».

Раздел 10 дополнить пунктами 10.2, 10.3 и 10.4:

«10.2 Пожаростойкость трубопроводной сборки определяется как минимальное значение результатов огневых испытаний двух образцов, округленное до ближайшего меньшего значения (в минутах), выбранного из ряда: 5; 5,5; 6; 6,5; 7; 7,5; 8; 8,5; 9; 9,5; 10; 10,5; 11; 11,5; 12; 12,5; 13; 13,5; 14; 14,5; 15; 15,5; 16; 16,5; 17; 17,5; 18; 18,5; 19; 19,5; 20.»

10.3 В случае, если результат огневых испытаний одного образца составил менее 5 мин, считается, что трубопроводная сборка не является пожаростойкой.

10.4 По результатам испытаний оформляют протокол, который должен содержать:

  • дату испытаний;
  • наименование лаборатории, проводившей испытания;
  • наименование предприятия — изготовителя труб;
  • тип трубопроводной сборки и техническую документацию на нее;
  • способ соединения трубы с фитингами;
  • обозначение стандарта, в соответствии с которым были проведены испытания;
  • среду заполнения образцов;
  • давление воды при гидравлических испытаниях;
  • давление воды или воздуха при огневых испытаниях;
  • температуру при огневых испытаниях;
  • описание внешнего вида образцов до и после огневых испытаний;
  • фотографии образцов до и после огневых испытаний;
  • результаты испытаний на герметичность и пожаростойкость;
  • условное обозначение пожаростойкости трубопроводной сборки в соответствии с разделом 5».

Приложение А. Заголовок первой графы таблицы. Заменить ссылку: «СП 5.13130.2009» на «СП 485.1311500.2020».
