Изменение № 1 ГОСТ Р 51045-2014 «Рельсы для путей промышленного железнодорожного транспорта. Общие технические условия»
(утв. и введено в действие Приказом Росстандарта от 21.06.2018 № 353-ст)
Примечание
Документ введен в действие с 1 ноября 2018 года.
Утверждено и введено в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
«РЕЛЬСЫ ДЛЯ ПУТЕЙ ПРОМЫШЛЕННОГО ЖЕЛЕЗНОДОРОЖНОГО ТРАНСПОРТА.
ОБЩИЕ ТЕХНИЧЕСКИЕ УСЛОВИЯ»
Дата введения 1 ноября 2018 года
Пункт 3.4. Заменить слово: «железно-дорожные» на «железнодорожные».
Пункт 4.1. Классификация по классу прочности (твердости). Дополнить перечислением (перед первым): «- 400 (термоупрочненные)»;
по качеству на категории. Первое перечисление дополнить обозначением: «ДТ400ИК».
Пункт 5.1.1. Рисунок 1 заменить новым:

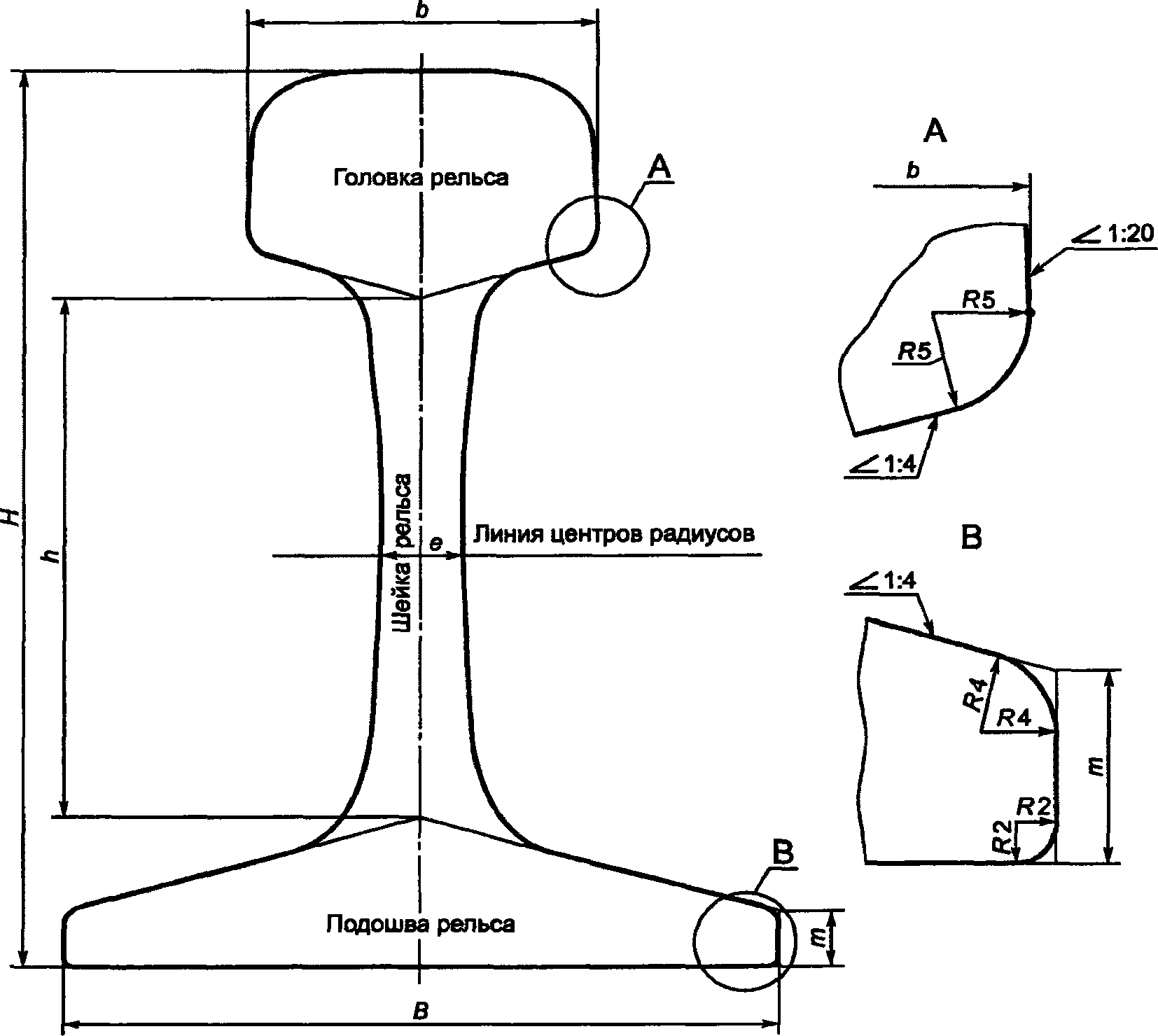

Рисунок 1 — Основные размеры поперечного сечения рельса»;
таблицу 1 изложить в новой редакции:
Пункт 5.2.1. Таблица 2. Графа «Наименование показателя». Показатель «Отклонение формы поверхности катания от номинальной:». Исключить двоеточие «:»;
показатели «Выпуклость основания подошвы» и «Вогнутость основания подошвы» дополнить словами: «, не более».
Пункт 6.2.1. Таблица 4. Графа «ванадий».
Для стали марки 76ХФ заменить значение: «0,03 — 0,15» на «не более 0,15»;
для стали марки 76ХАФ заменить значение: «0,05 — 0,15» на «не более 0,15»;
для стали марки 90ХАФ заменить значения массовых долей элементов:
| 90ХАФ | 0,83 — 0,95 | 0,75 — 1,30 | 0,20 — 0,60 | не более 0,15 | 0,20 — 0,60 | не более 0,020 | 0,020 | 0,020 | 0,005 |
|---|
дополнить маркой стали 100Ф с соответствующими значениями массовых долей элементов:
| 100Ф | 0,95 — 1,30 | 0,75 — 1,30 | 0,20 — 0,60 | не более 0,15 | не более 0,30 | - | 0,025 | 0,025 | 0,005 |
|---|
дополнить примечанием 3:
«3 Сталь марки 100Ф предназначена для изготовления рельсов категории ДТ400ИК».
Пункт 6.4.3. Первый абзац. Заменить слова: «Бейнит мартенсит» на «Бейнит и мартенсит»;
дополнить абзацем (после первого):
«В микроструктуре рельсов классов прочности 370 и 400 из стали марок 90АФ, 90ХАФ и 100Ф допускаются участки карбидной сетки не выше балла 3 по шкале 5 ГОСТ 8233».
Пункт 6.6.1. Таблицу 5 дополнить значениями механических свойств для категории рельсов ДТ400ИК:
| Категория рельсов | Временное сопротивление \sigma_{\text{в}} , Н/мм2 | Относительное удлинение \delta , % | Ударная вязкость KCU, Дж/см2 |
| не менее | |||
| ДТ400ИК | 1280 | 7 | 10 |
Пункт 6.7.1 дополнить перечислением (перед первым):
«- для рельсов категории ДТ400ИК — от 380 до 461 HB включительно;».
Пункт 6.8.1 дополнить абзацем (после таблицы 6):
«Рельсы категории ДТ400ИК из стали марки 100Ф испытаниям на копровую прочность не подвергают».
Пункт 6.10.1. Сноску <1> изложить в новой редакции:
«--------------------------------»
<1> Условные обозначения предприятий — изготовителей рельсов: «АО „ЕВРАЗ ЗСМК“ — „К“, АО „ЕВРАЗ НТМК“ — „Т“, ПАО „ЧМК“ — „Ч“.»
Пункт 6.10.2. Заменить перечисление: «- обозначение участка кратной длины 12,5 м в раскате латинскими буквами (A, B,... Y), при этом буквой Y обозначается каждый последний рельс в раскате;» на «- обозначение каждого участка рельса, длиной кратной 12,5 м или 25 м, в раскате латинскими буквами (A, B,... Y), при этом буквой „Y“ обозначается каждый последний участок в раскате;».
Пункт 8.9. Заменить слова: «методами PD и PL» на «методом оценки P с определением параметров PD и PL».
Пункт 8.12. Второй абзац после слова «проводят» дополнить словами: «при комнатной температуре».
Пункт 8.13 дополнить абзацем (после первого):
«Разность твердости на поверхности катания по длине рельсов определяют на средней линии поверхности катания по трем измерениям, проводимым на каждой из трех проб, отбираемых от концов и средней части рельса, или на рельсе. Расстояние между соседними отпечатками должно быть не менее 25 мм».
Пункт 8.16. Второй абзац после слова «бейнита» дополнить словами: «и мартенсита».

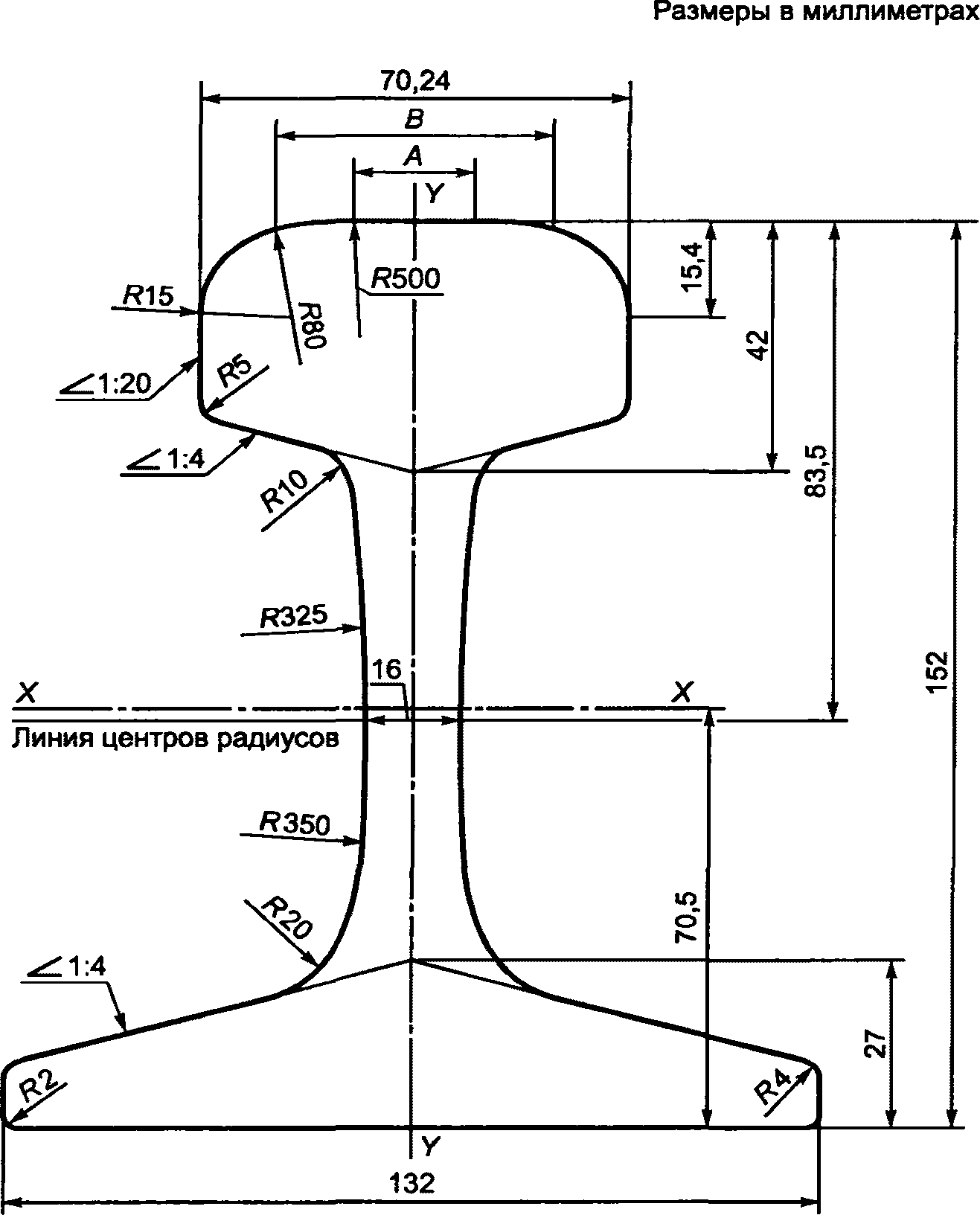

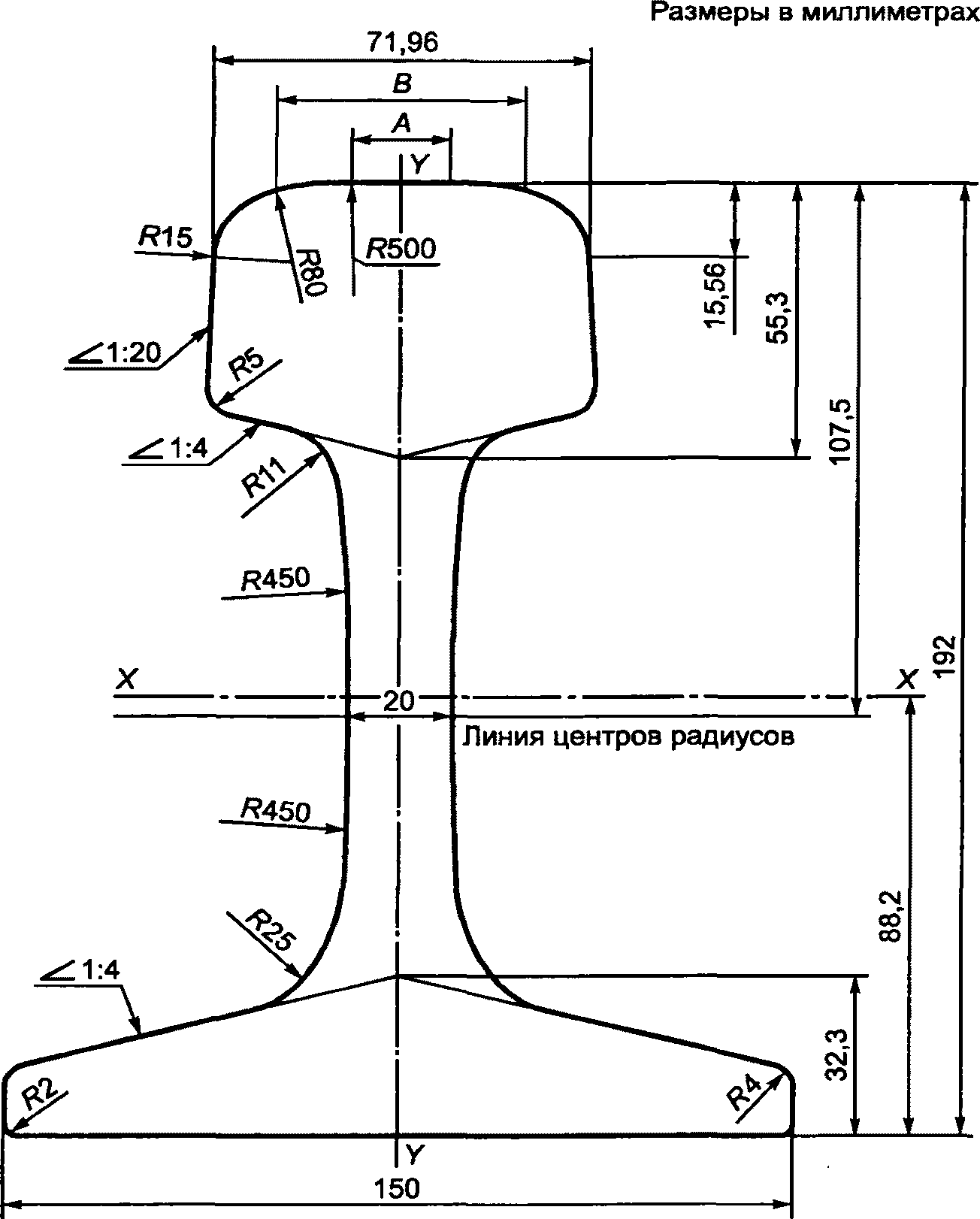

Приложение А. Рисунки А.1 - А.5 заменить новыми:

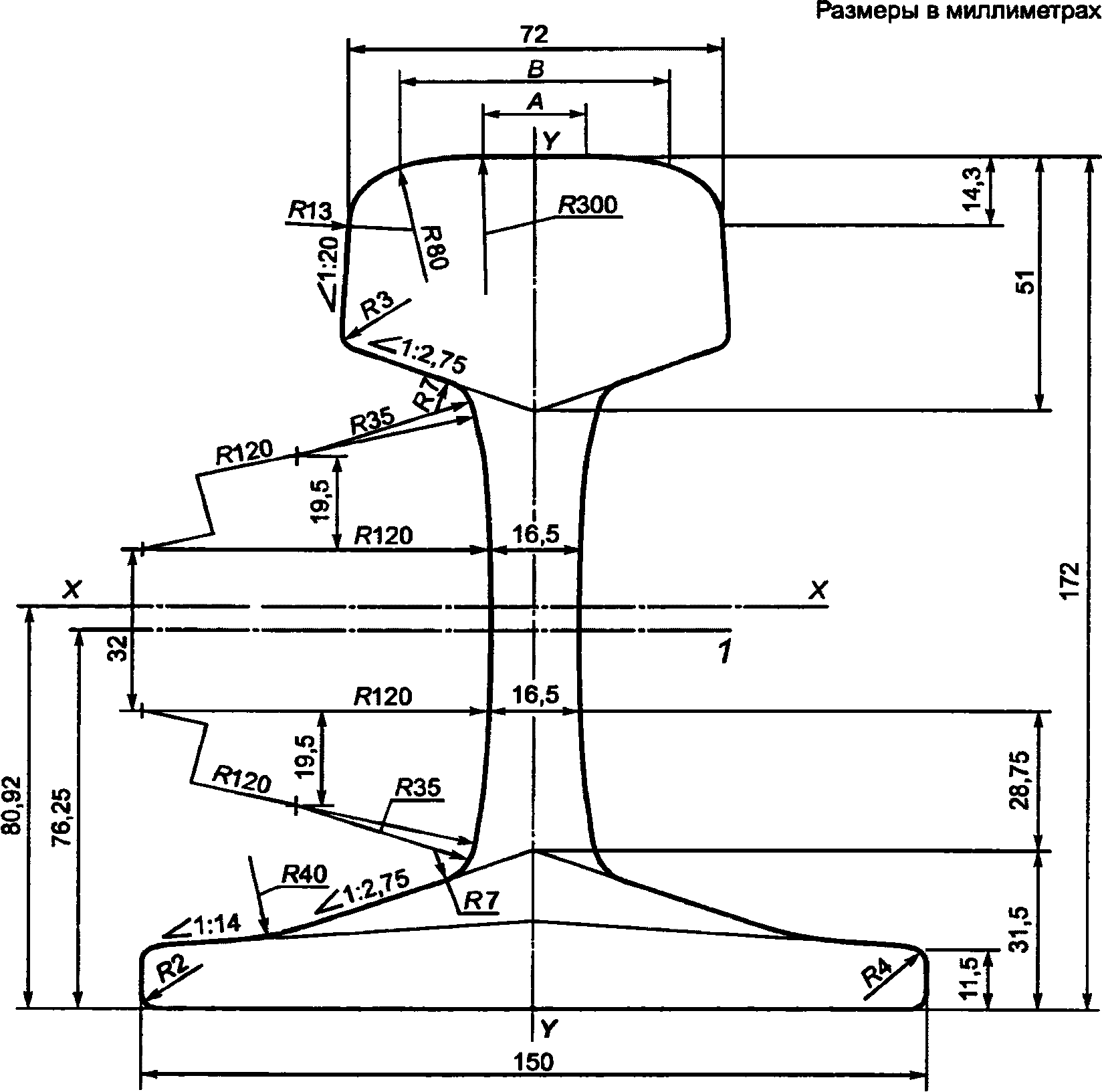

1 — центральная линия прокатной маркировки
Рисунок А.2 — Рельс типа РП60Е1

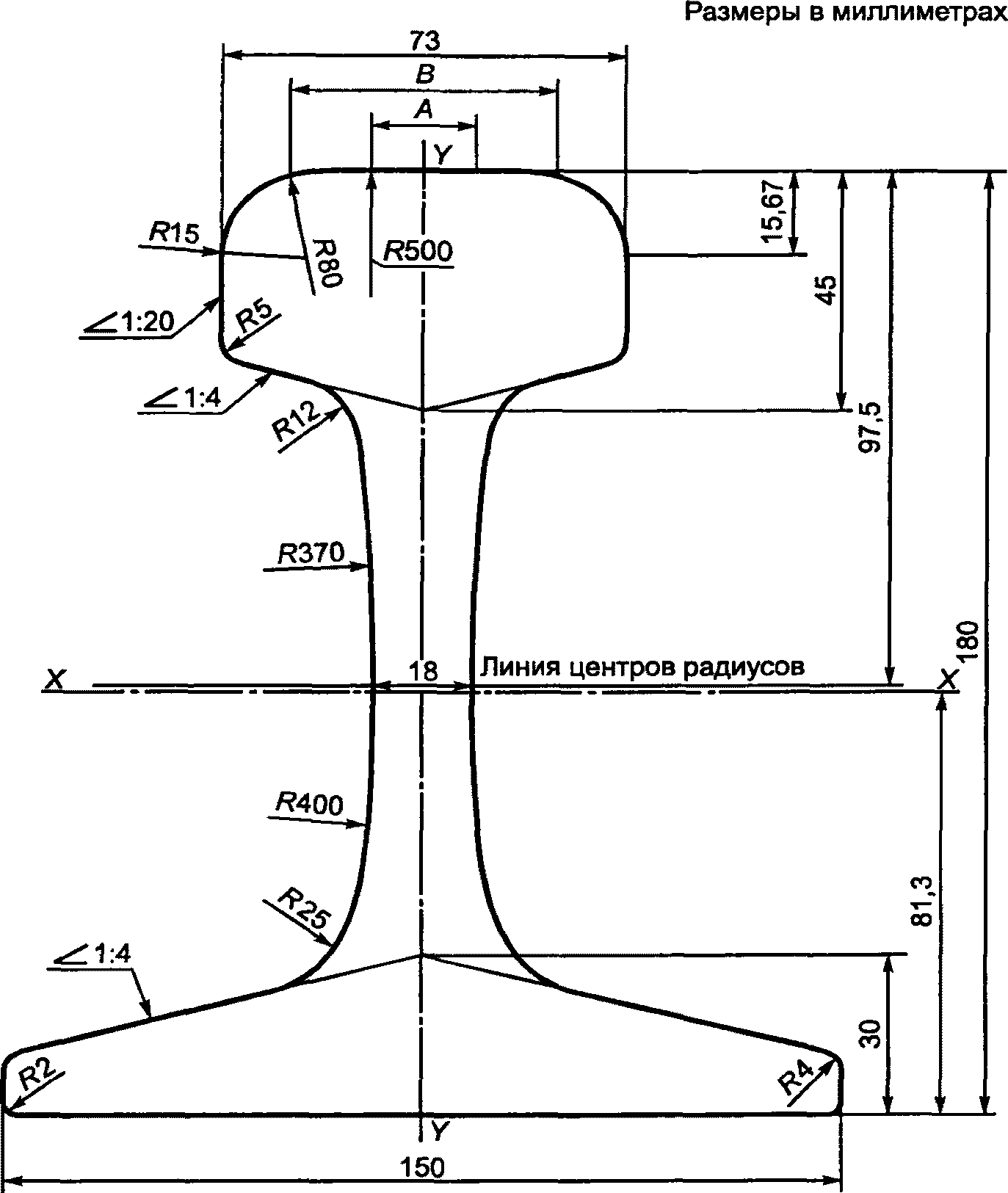

Рисунок А.4 — Рельс типа РП65К

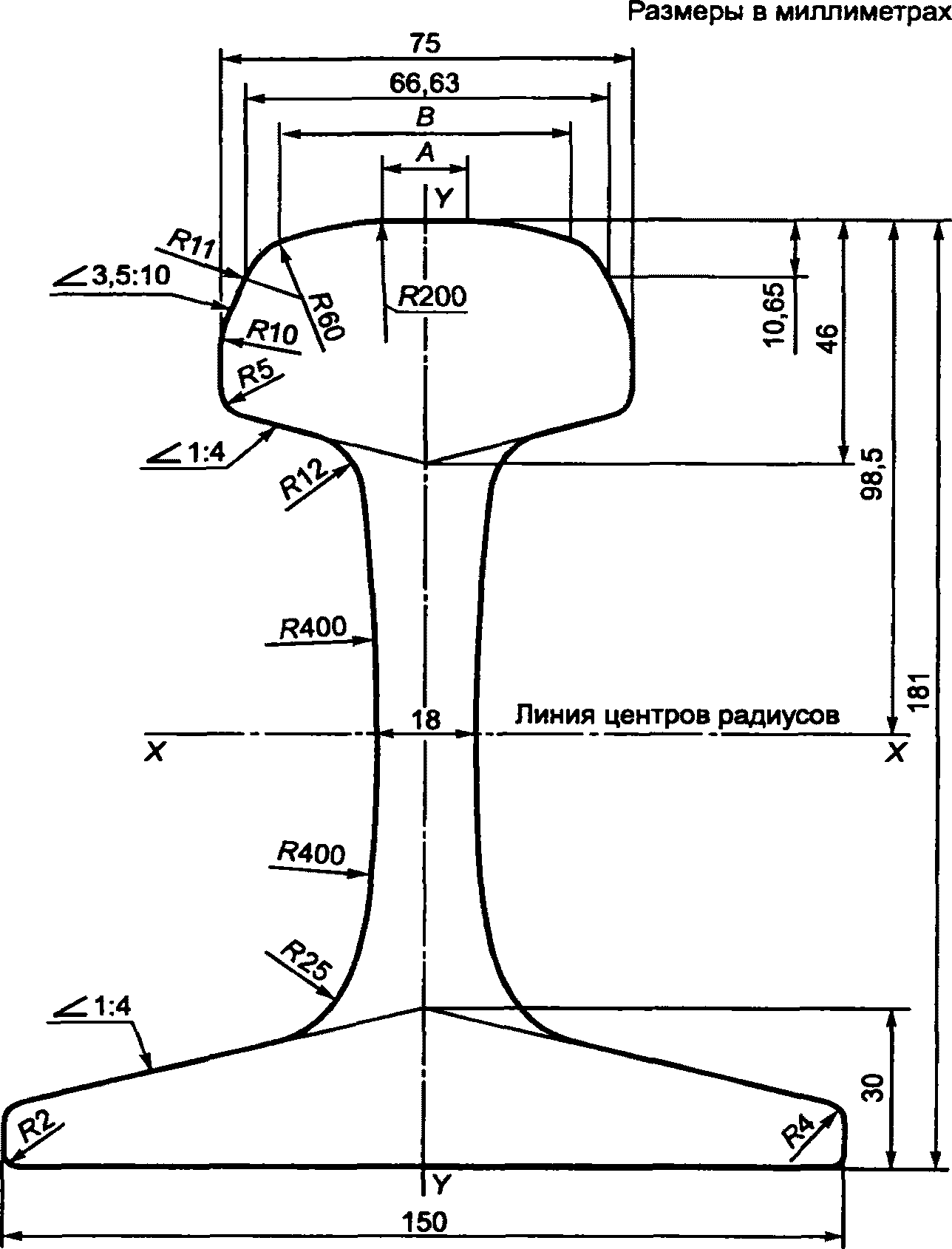

Рисунок А.5 — Рельс типа РП75».
Приложение Г. Таблица Г.2. Графа «Категория рельсов». Заменить обозначение: «ДТ370» на «ДТ400, ДТ370».
Библиография. Заменить обозначение: «DIN EN 10247:2007» на «DIN EN 10247:2017».
Библиографические данные стандарта. Заменить код: «N ОКП 09 2100EQ» на «ОКПД2 24.10.75.111».
