ГОСТ 8233-56. Межгосударственный стандарт. Сталь. Эталоны микроструктуры
(утв. Госстандартом СССР 26.11.1956)
Утвержден
Комитетом стандартов,
мер и измерительных приборов
при Совете Министров Союза ССР
26 ноября 1956 года
Steel. Microstructure standarts
Утвержден Комитетом стандартов, мер и измерительных приборов при Совете Министров Союза ССР 26/XI 1956 г. Дата введения установлена 01.07.57.
Ограничение срока действия снято по Протоколу № 4-93 Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 4-94).
Настоящий стандарт устанавливает шкалы основных элементов структуры стали: перлита, мартенсита, нитридов и карбидов.
I. ОБЩИЕ ПОЛОЖЕНИЯ
1. Для оценки микроструктуры должны вырезаться образцы площадью 0,5 — 1,0 см2 и меньших размеров, если исследуемое изделие малых размеров.
2. Количество образцов и место их вырезки, в зависимости от назначения, размеров и способа изготовления исследуемого объекта, должно быть оговорено в соответствующих стандартах или других нормативных документах.
3. Травление шлифов, изготовленных из образцов, производится в спиртовом растворе азотной или пикриновой кислоты: 4 см3 азотной кислоты (уд. в. 1,405) на 100 см3 или 4 г пикриновой кислоты на 100 см3 спирта, или смесью этих растворов в отношении 1:4.
II. ОПРЕДЕЛЕНИЕ МИКРОСТРУКТУР
4. Применяемые увеличения микроскопа:
а) Определение дисперсности пластинчатого и зернистого перлита — при увеличении 1000. В случае отсутствия оптики для получения увеличения в 1000 раз определение производят при увеличении 500 или 600, пользуясь табл. 1 (для пластинчатого перлита) и табл. 2 (для зернистого перлита) для определения балла.
| \ Для увеличения \ 1000 Для других \ увеличений \ | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
|---|---|---|---|---|---|---|---|---|---|---|
| 500 | - | 1 | 1,5 | 2,0 | 3,0 | 4,0 | 4,5 | 5,0 | 6,0 | 7 — 10 |
| 600 | - | 1 | 1,5 | 2,0 | 3,5 | 4,5 | 5,0 | 6,0 | 7,0 | 8 — 10 |
| \ Для увеличения \ 1000 Для других \ увеличений \ | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
|---|---|---|---|---|---|---|---|---|---|---|
| 500 | - | 1 | 1,5 | 2,0 | 2,5 | 3,0 | 4,0 | 5,0 | 6,5 | 7 — 10 |
| 600 | - | 1 | 1,5 | 2,0 | 3,0 | 3,5 | 4,5 | 6,0 | 7,5 | 8 — 10 |
б) Определение размеров игл мартенсита — при увеличении 1000. При отсутствии оптики для получения увеличения 1000 определение производят при увеличении 500 и 600, пользуясь табл. 3 для определения балла.
| \ Для увели- \ чения 1000 \ Для других \ увеличений \ | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
|---|---|---|---|---|---|---|---|---|---|---|
| 500 | - | 1,5 | 2,0 | 2,5 | 3,0 | 3,5 | 4,5 | 5,0 | 6,0 | 6,5 — 10 |
| 600 | - | 1,5 | 2,0 | 3,0 | 3,5 | 4,0 | 5,0 | 6,0 | 6,5 | 7,0 — 10 |
в) Определение нитридов и карбидной сетки — при увеличении 500.
г) Определение карбидной неоднородности — при увеличении 100.
5. Количественная характеристика основных элементов микроструктуры: перлита, мартенсита, нитридов и карбидов производится на основании сопоставления структуры с эталонами соответствующих шкал настоящего стандарта (см. вкладки).
При этом оценку нитридов, карбидной сетки и карбидной неоднородности производят сравнением наихудшего по включениям поля зрения, встречающегося при просмотре площади шлифа, с соответствующими шкалами настоящего стандарта.
Для более точного количественного металлографического анализа структурных составляющих применяют линейный или планиметрический метод.

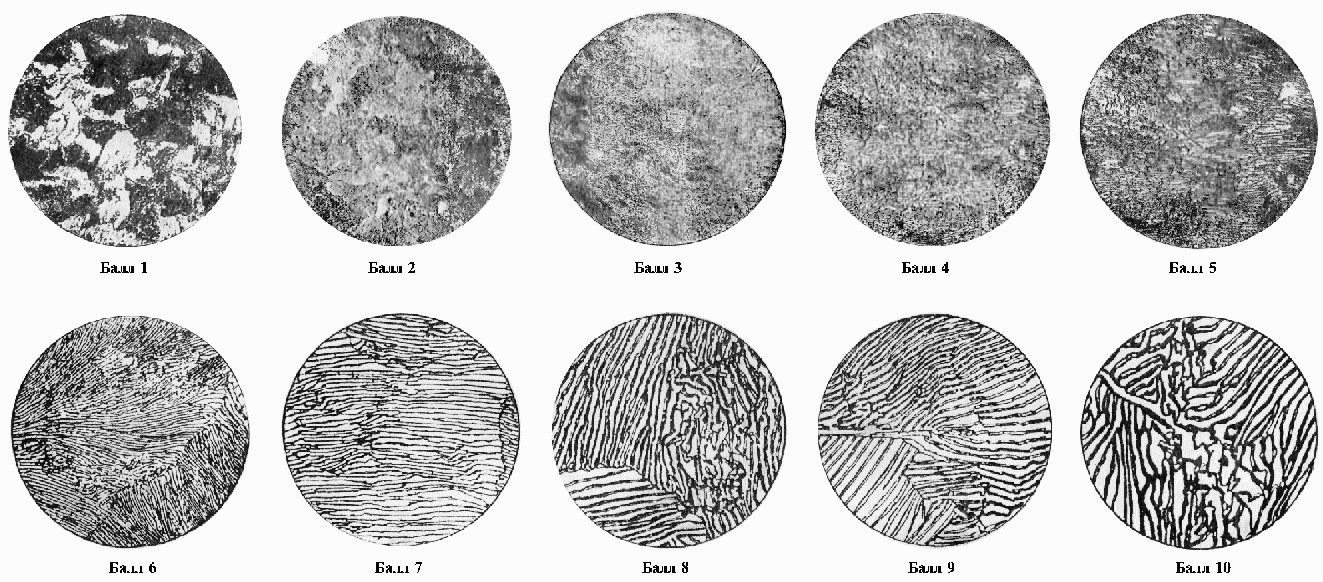

6. В зависимости от степени дисперсности пластинчатый перлит подразделяют на 10 баллов согласно табл. 4 и шкале 1 настоящего стандарта.
| Балл | Характеристика перлита | Межпластинчатое расстояние, мк |
|---|---|---|
| 1 | Сорбитообразный | Менее 0,20 |
| 2 | Скрытопластинчатый | 0,30 |
| 3 | Тонкопластинчатый | 0,40 |
| 4 | Мелкопластинчатый | 0,60 |
| 5 | Мелкопластинчатый | 0,80 |
| 6 | Среднепластинчатый | 1,00 |
| 7 | Среднепластинчатый | 1,20 |
| 8 | Крупнопластинчатый | 1,60 |
| 9 | Крупнопластинчатый | 2,00 |
| 10 | Грубопластинчатый | Более 2,00 |
Примечание. Межпластинчатое расстояние определяется в зернах перлита наибольшей дисперсности, где пластинки цементита расположены перпендикулярно плоскости шлифа.
7. В зависимости от дисперсности зерен цементита зернистый перлит подразделяют на 10 баллов согласно табл. 5 и шкале 2 настоящего стандарта.
| Балл | Характеристика перлита | Средний диаметр зерен цементита, мк |
|---|---|---|
| 1 | Точечный | До 0,25 |
| 2 | Весьма мелкозернистый | 0,40 |
| 3 | Мелкозернистый | 0,60 |
| 4 | Мелкозернистый | 1,00 |
| 5 | Среднезернистый | 1,20 |
| 6 | Среднезернистый | 1,60 |
| 7 | Крупнозернистый | 2,00 |
| 8 | Крупнозернистый | 2,50 |
| 9 | Крупнозернистый | 3,00 |
| 10 | Грубозернистый | Более 3,00 |
Примечание. Шкала 2 не характеризует размера избыточных карбидов.

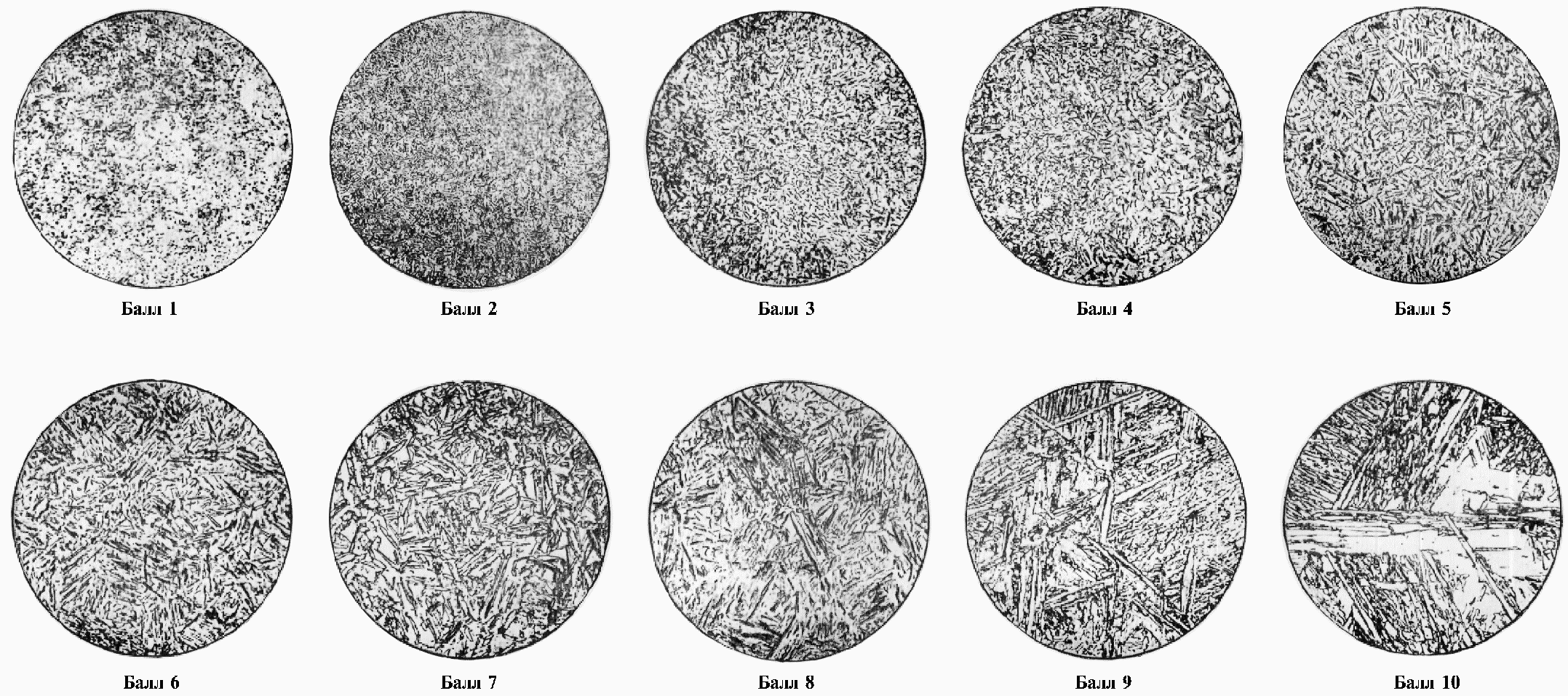

8. В зависимости от размеров (длины) игл мартенсит подразделяют на 10 баллов согласно табл. 6 и шкале 3.
| Балл | Характеристика мартенсита | Наибольшая длина игл, мк |
|---|---|---|
| 1 | Скрытоигольчатый | Менее 0,2 |
| 2 | Весьма мелкоигольчатый | 2,0 |
| 3 | Мелкоигольчатый | 4,0 |
| 4 | Мелкоигольчатый | 6,0 |
| 5 | Среднеигольчатый | 8,0 |
| 6 | Среднеигольчатый | 10,0 |
| 7 | Крупноигольчатый | 12,0 |
| 8 | Крупноигольчатый | 16,0 |
| 9 | Крупноигольчатый | 20,0 |
| 10 | Грубоигольчатый | Более 20,0 |
Примечание. Шкала 3 применяется также для оценки сорбита отпуска, если в нем сохранена ориентировка мартенсита.

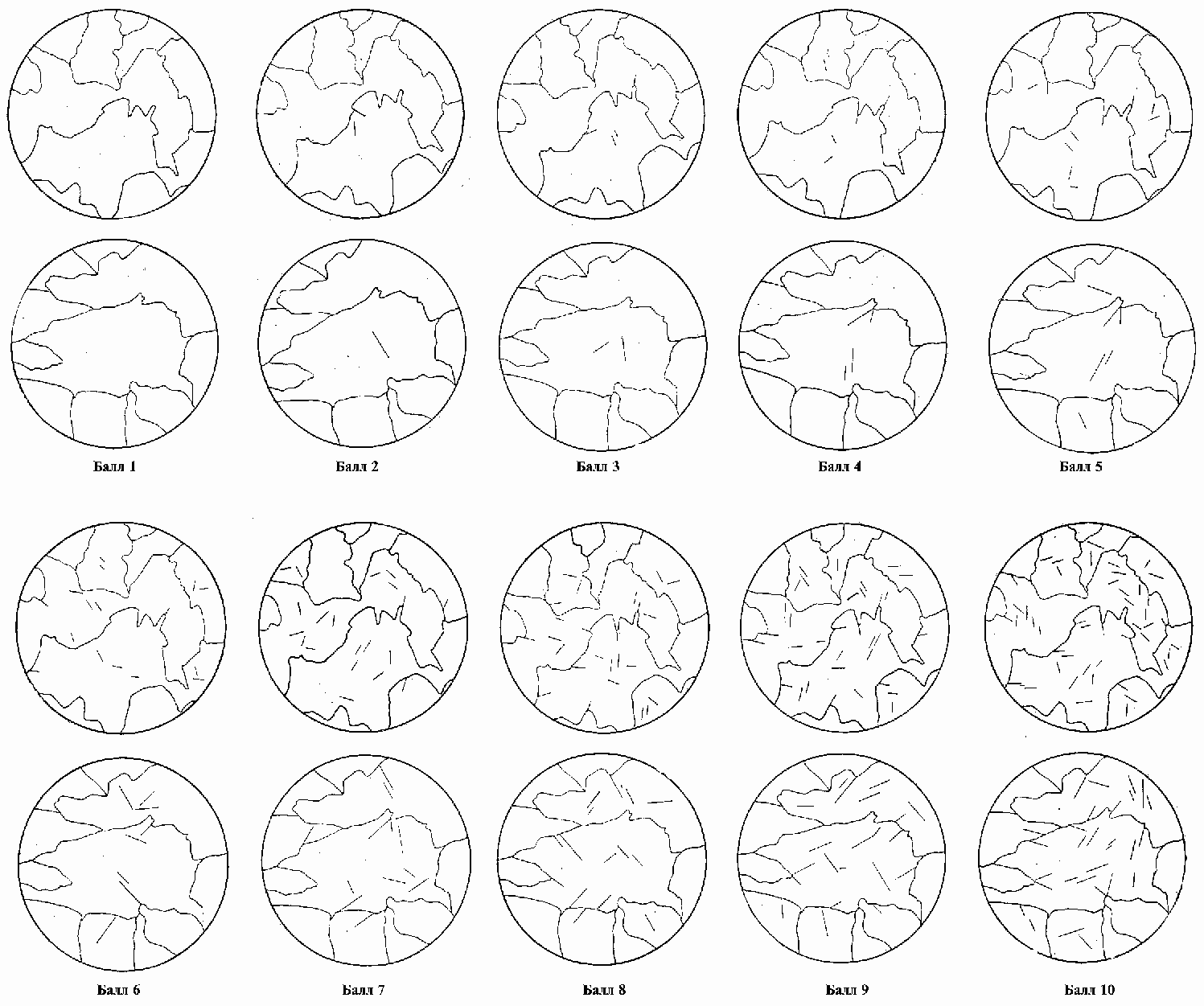

9. В зависимости от количества нитридов (количество штук на определенной площади микрошлифа) структуру стали подразделяют на 10 баллов согласно табл. 7 и шкале 4 настоящего стандарта.
Примечание. При наличии в структуре мелких и крупных нитридов сопоставление структуры производят со шкалой 4Б при наличии более 50% нитридов с величиной игл 10 и более микрон.

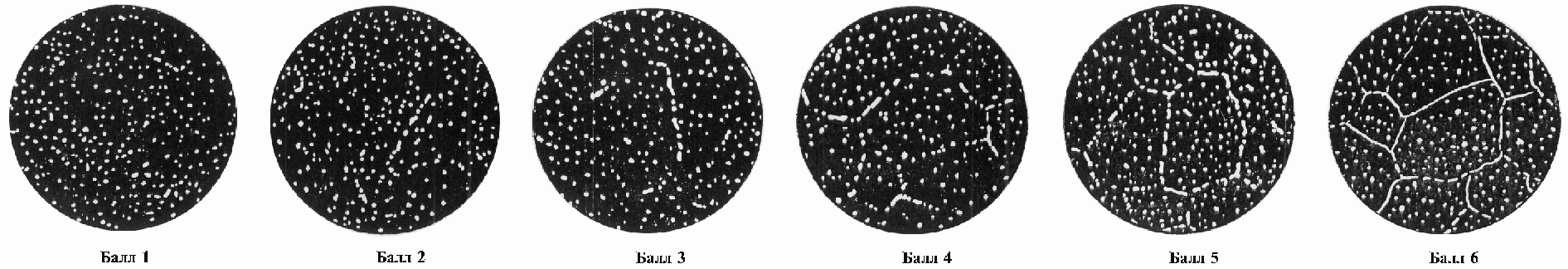

10. В зависимости от характера карбидной сетки структуру стали подразделяют на 6 баллов согласно шкале 5 настоящего стандарта.

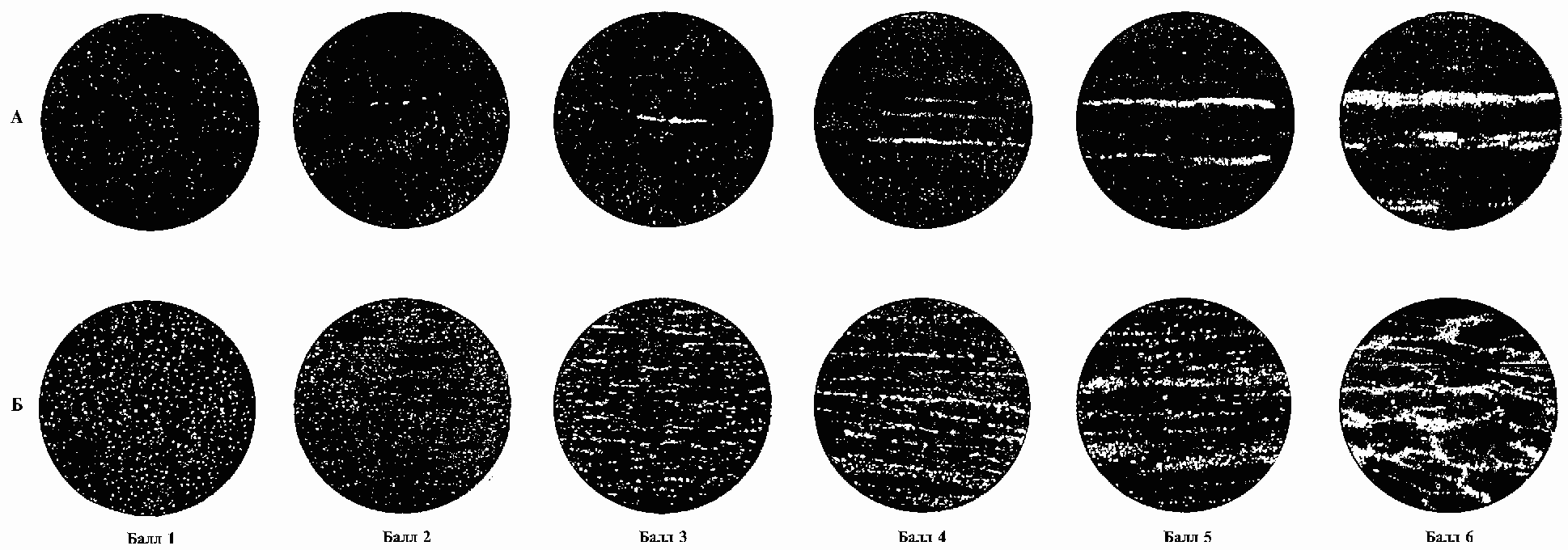

11. В зависимости от характера карбидной неоднородности структуру стали подразделяют на 6 баллов согласно шкале 6 настоящего стандарта. При этом верхний ряд (А) шкалы характеризует структуру заэвтектоидных сталей, а нижний ряд (Б) — сталей ледебуритного класса.
12. При составлении укрупненных шкал для оценки зернистого и пластинчатого перлита, мартенсита и нитридов допускается применять баллы 1, 3, 5, 7 и 9, предусмотренные в шкалах 1, 2, 3 и 4.
13. Рекомендуемые шкалы соотношения феррита и перлита, зернистого и пластинчатого перлита, мартенсита и троостита указаны в Приложении к настоящему стандарту.
Приложение

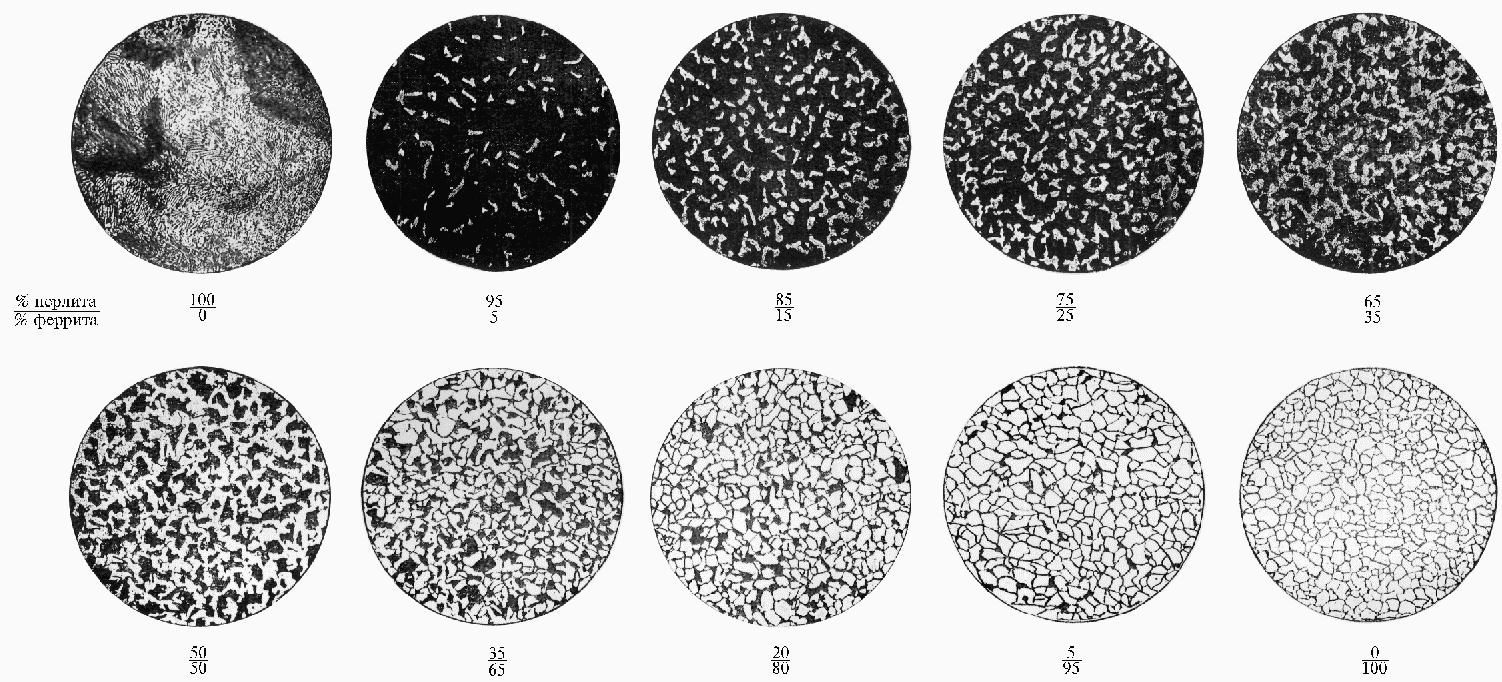

1. В зависимости от количества феррита (средний процент площади, занятой перлитом на микрошлифе) ферритоперлитовую структуру стали подразделяют на 10 баллов согласно табл. 1 и шкале 7.
| Балл | Содержание, % | |
| перлита | феррита | |
| 1 | 100 | 0 |
| 2 | 95 | 5 |
| 3 | 85 | 15 |
| 4 | 75 | 25 |
| 5 | 65 | 35 |
| 6 | 50 | 50 |
| 7 | 35 | 65 |
| 8 | 20 | 80 |
| 9 | 5 | 95 |
| 10 | 0 | 100 |
Примечание. Шкала пригодна для оценки соотношения феррита и перлита в структуре независимо от характера перлитных участков (пластинчатый, зернистый, сорбитообразный), которые характеризуются дополнительно на основании сопоставления их с соответствующими шкалами.

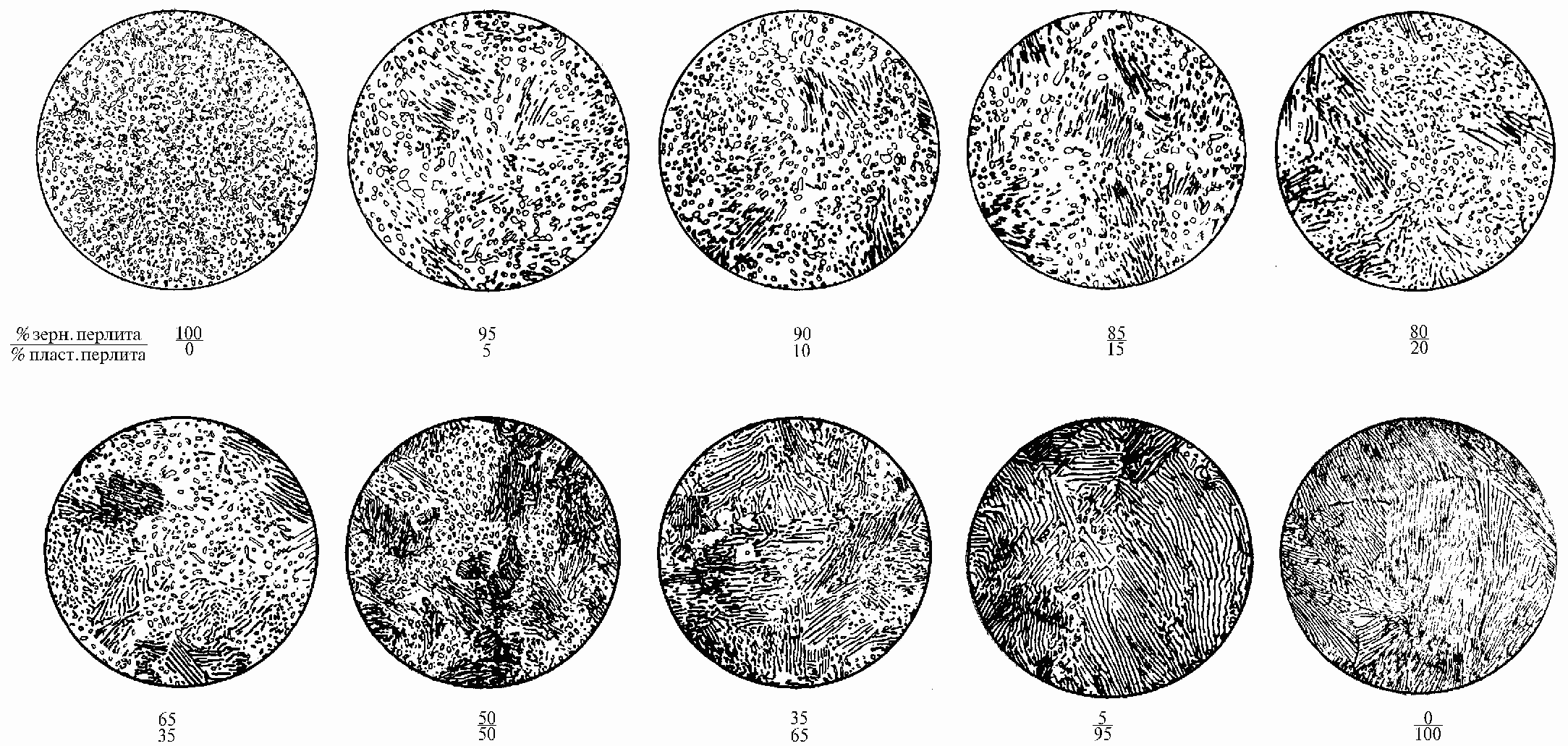

2. В зависимости от соотношения между пластинчатым и зернистым перлитом (средний процент площади, занятой пластинчатым перлитом) структуру стали подразделяют на 10 баллов согласно табл. 2 и шкале 9.
| Балл | Содержание перлита, % | |
| зернистого | пластинчатого | |
| 1 | 100 | 0 |
| 2 | Более 95 | До 5 |
| 3 | 90 | 10 |
| 4 | 85 | 15 |
| 5 | 80 | 20 |
| 6 | 65 | 35 |
| 7 | 50 | 50 |
| 8 | 35 | 65 |
| 9 | 5 | 95 |
| 10 | 0 | 100 |

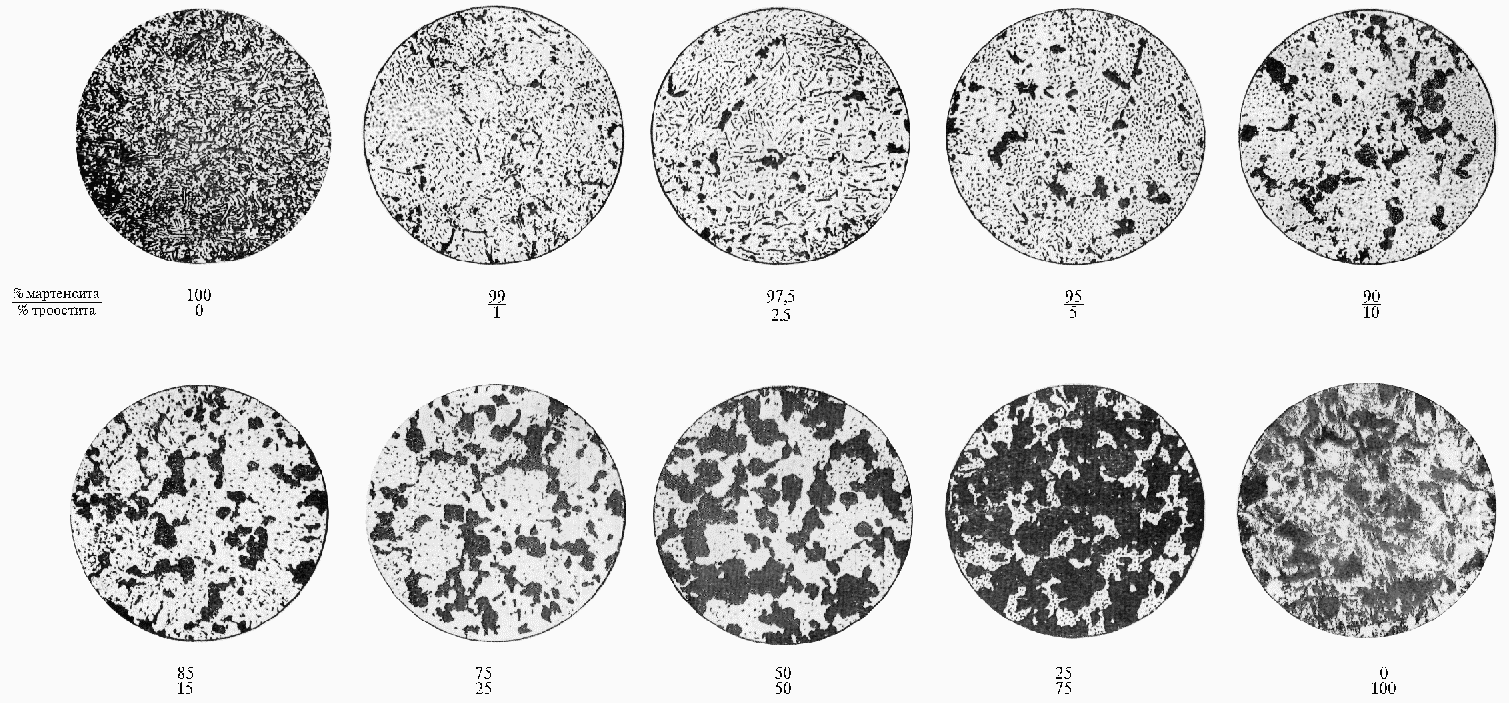

3. В зависимости от количества мартенсита (средний процент площади, занятой мартенситом) структуру стали подразделяют на 10 баллов согласно табл. 3 и шкале 8.
| Балл | Содержание, % | |
| мартенсита | троостита | |
| 1 | 100,0 | 0 |
| 2 | Более 99,0 | До 1,0 |
| 3 | 97,5 | 2,5 |
| 4 | 95,0 | 5,0 |
| 5 | 90,0 | 10,0 |
| 6 | 85,0 | 15,0 |
| 7 | 75,0 | 25,0 |
| 8 | 50,0 | 50,0 |
| 9 | 25,0 | 75,0 |
| 10 | 0 | 100,0 |
Соотношение зернистого и пластичного перлита 500
