Изменение № 1 ГОСТ Р 2.105-2019 «Единая система конструкторской документации. Общие требования к текстовым документам»
(утв. и введено в действие Приказом Росстандарта от 30.12.2020 № 1439-ст)
Примечание
Документ введен в действие с 01.02.2021.
Утверждено и введено в действие Приказом Федерального агентства по техническому регулированию и метрологии от 30 декабря 2020 г. № 1439-ст
ИЗМЕНЕНИЕ № 1 ГОСТ Р 2.105-2019 «ЕДИНАЯ СИСТЕМА КОНСТРУКТОРСКОЙ ДОКУМЕНТАЦИИ. ОБЩИЕ ТРЕБОВАНИЯ К ТЕКСТОВЫМ ДОКУМЕНТАМ»
Дата введения 1 февраля 2021 года
Содержание. Наименования приложений Б и Г изложить в новой редакции:
«Приложение Б (справочное) Пример выполнения титульного листа»
Приложение Г (справочное) Пример выполнения титульного листа при наличии листа утверждения».
Раздел 1, второй абзац. Исключить слова: «(ЕСКД)», «(СПДС)».
Раздел 2 дополнить нормативными ссылками:
«ГОСТ 2.201 Единая система конструкторской документации. Обозначение изделий и конструкторских документов»
ГОСТ 3489.1 Шрифты типографские (на русской и латинской графических основах). Группировка. Индексация. Линия шрифта. Емкость
ГОСТ Р 7.0.3 Система стандартов по информации, библиотечному и издательскому делу. Издания. Основные элементы. Термины и определения».
Подраздел 3.1 изложить в новой редакции: «В настоящем стандарте применены термины по ГОСТ Р 7.0.3, а также следующие термины с соответствующими определениями:».
Подраздел 3.2 дополнить сокращениями:
«ЕСКД — Единая система конструкторской документации;»
СПДС — Система проектной документации для строительства;
ПЗ — представительство заказчика».
Пункты 5.1.1, 5.1.2 изложить в новой редакции:
«5.1.1 При ручном оформлении ТД необходимо применять шрифты по ГОСТ 2.304. При выполнении документов автоматизированным способом рекомендуется применять шрифты, используемые средствами вычислительной техники размером 11 — 14 пт для основного текста, а для приложений, примечаний, таблиц, сносок и примеров — на 1 — 2 пт меньше. В ТД, содержащих преимущественно сплошной текст, допускается использовать пропорциональные шрифты с засечками. При автоматизированном способе выполнения документов следует учитывать лицензионные или иные ограничения на применяемые шрифты. Рекомендуется применять шрифты, распространяемые на основе открытой лицензии, или обеспечивать хранение и передачу шрифтов всем пользователям документов. Применяемые шрифты должны обеспечивать однозначность понимания каждого символа. Использование различных шрифтов в одном документе не рекомендуется.»
Примечание - Необходимо учитывать, что при автоматизированном способе выполнения документов, применение проприетарных шрифтов из состава ОС Windows (включая Arial, Times New Roman, Courier New, Verdana и др.) может привести к искажениям при отображении этих документов в других операционных системах (например, при переходе на отечественное ПО), в которых эти шрифты отсутствуют в связи с санкционными и лицензионными ограничениями.
5.1.2 При оформлении документа допускается использовать перенос в словах, кроме заголовков. Текст документа рекомендуется оформлять с использованием полуторного межстрочного интервала.
Допускается использование межстрочного интервала из ряда: 1; 1,15; 1,25; 1,75; 2. Для изделий, изготавливаемых по заказу Минобороны России, данное решение должно быть согласовано с заказчиком (ПЗ).».
Пункт 5.1.5. Второй абзац изложить в новой редакции: «Использование листов ТД с повреждениями, приводящими к неоднозначности понимания текстовых символов (букв, цифр, знаков препинания) и графического материала, а также содержащих помарки и следы не полностью удаленного прежнего текста (графического материала), не допускается».
Пункт 5.1.8 изложить в новой редакции:
«5.1.8 В ТД включают лист регистрации изменений в соответствии с ГОСТ 2.503 и ГОСТ Р 21.1101. Лист регистрации изменений допускается оформлять одновременно с внесением изменения».
Пункт 5.1.9. Второй абзац исключить.
Пункт 5.2.4 дополнить перечислением (после первого):
«- математический знак „+“ перед положительными значениями величин (следует писать слово „плюс“);».
Пункт 5.2.6, второй абзац. Заменить слова: «При необходимости к альбому документов составляют титульный лист» на «При необходимости к альбому документов оформляют титульный лист в соответствии с 8.9»;
исключить слова: «Пример титульного листа к альбому приведен на рисунке 23».
Пункт 6.1.2. Второй абзац изложить в новой редакции:
«Элементы „Содержание“, „Предисловие“, „Термины и определения“, „Обозначения и сокращения“, „Приложения“, „Ссылочные нормативные документы“, „Ссылочные документы“, „Библиография“, „Лист регистрации изменений“ являются дополнительными элементами, их приводят в ТД при необходимости, исходя из особенностей его содержания и изложения. Элемент „Предисловие“ рекомендуется оформлять в соответствии с ГОСТ 1.5, элементы „Термины и определения“, „Обозначения и сокращения“ — ГОСТ 7.32. Необходимость приведения в документе дополнительных элементов определяет разработчик. Допускается структурные элементы „Термины и определения“, „Обозначения и сокращения“, „Ссылочные нормативные документы“ и „Ссылочные документы“ оформлять в виде приложений.».
Пункт 6.3.9. Первый абзац изложить в новой редакции:
«6.3.9 Приложения, выпускаемые в виде самостоятельного документа (части или книги), оформляют по общим правилам — первый нумеруемый лист с основной надписью по форме 2, последующие листы — по форме 2а по ГОСТ 2.104, ГОСТ Р 21.1101.».
Пункт 6.4.1 изложить в новой редакции:
«6.4.1 При необходимости приводят список ссылочных документов, не относящихся к нормативным, конструкторским, технологическим или программным, использованных при составлении ТД. В этом случае его размещают в конце ТД в структурном элементе „Библиография.“.»
Пункт 6.4.2. Заменить слова: «Выполнение списка и ссылки на него в тексте — по ГОСТ 7.32» на «Выполнение элемента и ссылки на него в тексте — согласно требованиям к элементу „Список использованных источников“ по ГОСТ 7.32».
Пункт 6.5.2 изложить в новой редакции:
«6.5.2 Всем частям дают наименования и присваивают общее обозначение документа по ГОСТ 2.201. Со второй части к этому обозначению добавляют порядковый номер, начиная с первого, например: XXXX.331112.032ФО, XXXX.331112.032ФО1, XXXX.331112.032ФО2 и т.д. Всем книгам дают наименование и присваивают порядковый номер. Пример выполнения титульного листа приведен в приложении Б.».
Пункт 6.5.4. Заменить слова: «точки не ставится» на «точка не ставится».
Пункт 6.6.2 дополнить словами: «Допускается не выделять полужирным шрифтом заголовки подразделов».
Пункт 6.6.3. Заменить слова: «четырем высотам шрифта» на «двум высотам шрифта»;
примечание изложить в новой редакции:
«Примечание — При выполнении машинописным способом интервал должен быть равным 2 или 3 интервалам, при выполнении рукописным способом — не менее 15 мм.».
Пункт 6.7.2. Первый абзац дополнить словами: «Требования к используемым буквам аналогично 6.3.5»; второй абзац дополнить словами: «Символы, применяемые для обозначения позиций третьего и последующих уровней детализации, устанавливает разработчик. Ссылки на третий и последующие уровни детализации не рекомендуются».
Пункт 6.8.1. Рисунок 1 изложить в новой редакции:
Пункт 6.8.9. Заменить слово: «обозначение» на «наименование».
Пункт 6.8.20. Пример 2 изложить в новой редакции:
Пункт 6.8.22, рисунок 16. Заменить обозначение: «МПА (кгс/мм2)» на «МПа (кгс/мм2)».
Пункт 6.9.5. Третий абзац. Заменить слова: «на графический материал» на «на графическом материале».
Подраздел 6.9 дополнить пунктом 6.9.7:
«6.9.7 Если графический материал выполнен на нескольких листах, то на каждом листе должен быть приведен его номер с указанием общего числа листов, на которых он размещен, и порядковый номер каждого листа. Наименование графического материала указывают только на первом листе.»
1 Рисунок 20 — Схема упаковки контейнера (лист 1 из 4).
Пункт 6.11.2 дополнить примечанием:
«Примечание — В расчетах допускается, при необходимости, ссылаться на таблицы, рисунки, формулы».
Пункт 6.11.3. Первый абзац. Заменить слова: «стандарты и технические условия» на «документы по стандартизации»;
дополнить абзацем (перед рисунком 21): «Элемент „Ссылочные нормативные документы“ заполняют в следующей последовательности:»
Последовательность расположения ссылочных нормативных документов внутри каждого перечисления определяет разработчик.»;

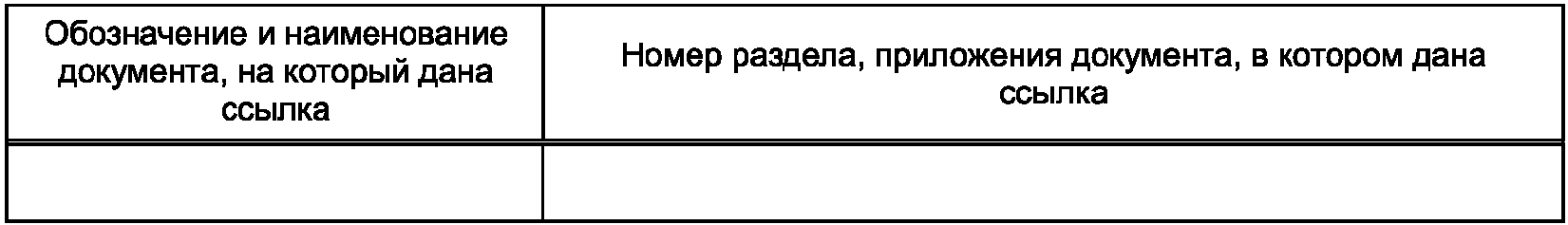

рисунок 21 изложить в новой редакции:

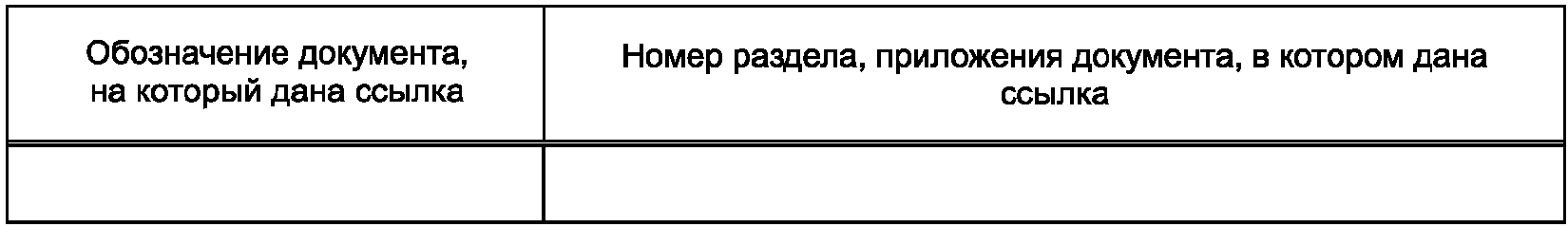

Пункт 6.11.4. Рисунок 22 изложить в новой редакции:
Пункт 6.11.5 изложить в новой редакции:
«6.11.5 При ссылках на раздел указывают его номер, при ссылках на приложение указывают его обозначение (или номер).».
Пункт 6.15.2 дополнить абзацем: «Сокращения слов по ГОСТ 2.316 в структурном элементе „Обозначения и сокращения“ не приводят».
Пункт 7.2 после слова «подразделов» дополнить словами: «(при наличии)».
Пункт 8.9 после слов «поле 1 — наименование ведомства» дополнить словами: «(или организации),»;
дополнить абзацем: «При оформлении титульного листа и ЛУ размер шрифта и межстрочный интервал при заполнении полей 1 — 8 определяет разработчик.».
Пункт 8.11 после слов «для графических документов» дополнить словами: «и ТД, содержащих в основном текст, разбитый на графы,».
Пункт 9.1. Заменить слова: «на рисунке 23» на «на рисунке 24».
Приложение А. Пункт А.1 изложить в новой редакции:
«А.1 Пример выполнения первого нумеруемого листа ТД с основной надписью приведен на рисунке А.1.»;
рисунок А.1. Наименование изложить в новой редакции:
«Рисунок А.1 — Пример выполнения первого нумеруемого листа ТД с основной надписью».
Пункт А.2 изложить в новой редакции:
«А.2 Пример выполнения последующих листов ТД приведен на рисунке А.2.»;
рисунок А.2. Наименование изложить в новой редакции: «Рисунок А.2 — Пример выполнения последующих листов ТД».

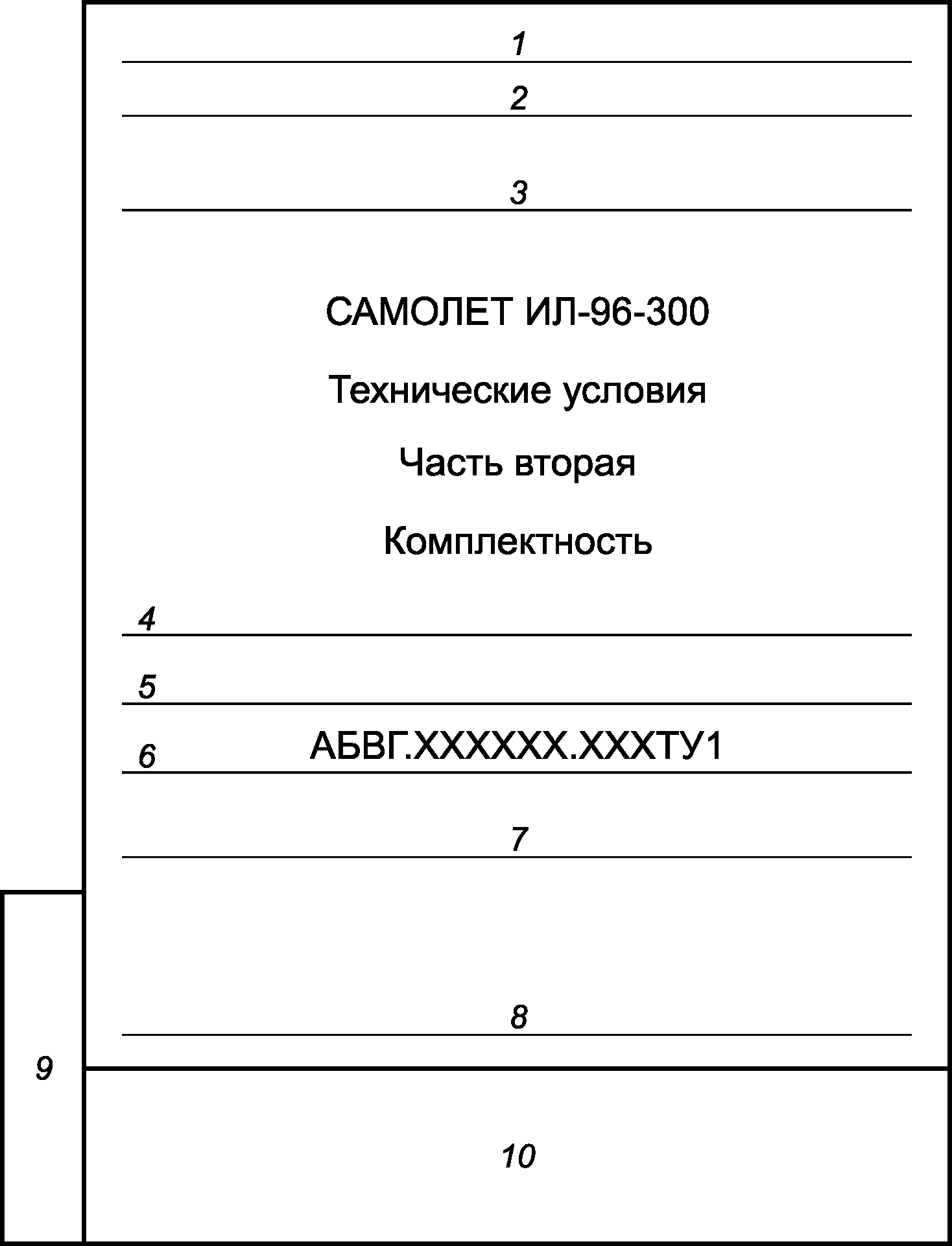

Приложение Б изложить в новой редакции:
«ПРИМЕР ВЫПОЛНЕНИЯ ТИТУЛЬНОГО ЛИСТА»
Б.1 Пример выполнения титульного листа приведен на рисунке Б.1.
Рисунок Б.1 — Пример выполнения титульного листа».

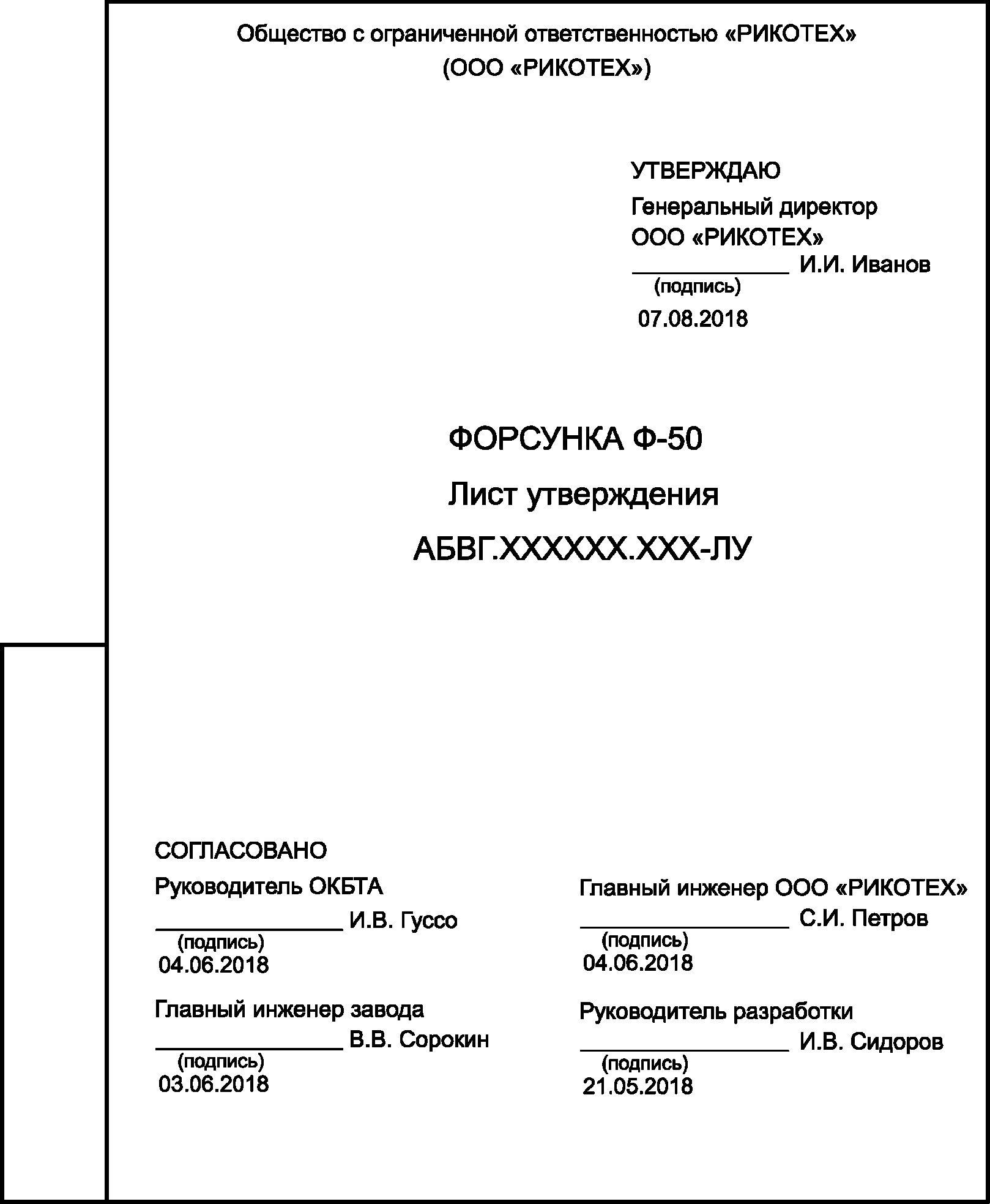

Приложение В. Рисунок В.1 изложить в новой редакции:
рисунок В.2 изложить в новой редакции:
Приложение Г. Наименование изложить в новой редакции: «Пример выполнения титульного листа при наличии листа утверждения»;
пункт Г.1 изложить в новой редакции: «Г.1 Пример выполнения титульного листа при наличии листа утверждения приведен на рисунке Г.1»;
рисунок Г.1. Наименование изложить в новой редакции: «Рисунок Г.1 — Пример выполнения титульного листа при наличии листа утверждения».
