Изменение № 1 ГОСТ 12.4.172-2019 «Система стандартов безопасности труда. Средства индивидуальной защиты от электрических полей промышленной частоты. Комплекты индивидуальные экранирующие. Общие технические требования. Методы испытаний»

№ ГОСТ 12.4.172-2019Действующий акт

(принято Протоколом Межгосударственного совета по стандартизации, метрологии и сертификации от 30.09.2024 № 177-П)

Примечание

Документ введен в действие на территории Российской Федерации с 01.08.2025 (Приказ Росстандарта от 01.10.2024 № 1348-ст).

Принято Протоколом Межгосударственного совета по стандартизации, метрологии и сертификации от 30 сентября 2024 г. № 177-П

ИЗМЕНЕНИЕ № 1 ГОСТ 12.4.172-2019 «СИСТЕМА СТАНДАРТОВ БЕЗОПАСНОСТИ ТРУДА. СРЕДСТВА ИНДИВИДУАЛЬНОЙ ЗАЩИТЫ ОТ ЭЛЕКТРИЧЕСКИХ ПОЛЕЙ ПРОМЫШЛЕННОЙ ЧАСТОТЫ. КОМПЛЕКТЫ ИНДИВИДУАЛЬНЫЕ ЭКРАНИРУЮЩИЕ. ОБЩИЕ ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ. МЕТОДЫ ИСПЫТАНИЙ»

МКС 13.340.10

Принято Межгосударственным советом по стандартизации, метрологии и сертификации (протокол № 177-П от 30.09.2024)

Зарегистрировано Бюро по стандартам МГС № 17598

За принятие изменения проголосовали национальные органы по стандартизации следующих государств: AM, AZ, BY, KG, KZ, RU, TJ, UZ [коды альфа-2 по МК (ИСО 3166) 004]

Дату введения в действие настоящего изменения устанавливают указанные национальные органы по стандартизации <*>

<*> Дата введения в действие на территории Российской Федерации — 2025-08-01.

Содержание. Приложение Г. Наименование изложить в новой редакции: «Приложение Г (справочное) Оформление результатов испытаний»;

исключить слова: «Приложение Д (обязательное) Погрешность измерения сопротивления»;

дополнить словами: «Приложение Е (справочное) Информация о применяемых технических регламентах и нормативных правовых актах в государствах — участниках СНГ»;

исключить слово: «Библиография».

Раздел 1. Заменить слова: «(далее — комплекты),» на «(далее — комплекты) и их элементы,»; «линии электропередачи и др.,» на «линии электропередачи классом напряжения до 1150 кВ,».

Раздел 2 изложить в новой редакции (кроме примечания):

«В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:»

ГОСТ ISO 3175-2 Материалы и изделия текстильные. Профессиональный уход, сухая и мокрая чистка текстильных материалов и предметов одежды. Часть 2. Метод проведения испытаний при чистке и отделке с использованием тетрахлорэтилена

ГОСТ ISO 3759 Материалы текстильные. Подготовка, нанесение меток и измерение проб текстильных материалов и одежды для проведения испытаний по определению изменения размеров

ГОСТ ISO 4920 Материалы текстильные. Определение стойкости к поверхностному смачиванию (метод испытания разбрызгиванием)

ГОСТ ISO 5077 Материалы и изделия текстильные. Метод определения изменения размеров после стирки и сушки

ГОСТ ISO 6330 Материалы текстильные. Методы домашней стирки и сушки для испытаний

ГОСТ ISO 13688 Система стандартов безопасности труда. Одежда специальная защитная. Общие технические требования

ГОСТ ISO 13934-1 Материалы и изделия текстильные. Свойства материалов при растяжении. Часть 1. Определение максимального усилия и относительного удлинения при максимальном усилии методом полоски

ГОСТ ISO 15025 Система стандартов безопасности труда. Одежда специальная для защиты от пламени. Метод испытаний на ограниченное распространение пламени

ГОСТ ISO/IEC 17025-2019 Общие требования к компетентности испытательных и калибровочных лабораторий

ГОСТ 12.4.067 Система стандартов безопасности труда. Метод определения теплосодержания человека в средствах индивидуальной защиты

ГОСТ 12.4.103 Система стандартов безопасности труда. Одежда специальная защитная, средства индивидуальной защиты ног и рук. Классификация

ГОСТ 12.4.115 Система стандартов безопасности труда. Средства индивидуальной защиты работающих. Общие требования к маркировке

ГОСТ 12.4.280-2014 Система стандартов безопасности труда. Одежда специальная для защиты от общих производственных загрязнений и механических воздействий. Общие технические требования

ГОСТ 12.4.283-2019 Система стандартов безопасности труда. Средства индивидуальной защиты от электрических полей промышленной частоты и поражения электрическим током. Комплекты индивидуальные шунтирующие экранирующие. Общие технические требования. Методы испытаний

ГОСТ 12.4.303 Система стандартов безопасности труда. Одежда специальная для защиты от пониженных температур. Технические требования

ГОСТ 427 Линейки измерительные металлические. Технические условия

ГОСТ 3813 (ИСО 5081-77, ИСО 5082-82) Материалы текстильные. Ткани и штучные изделия. Методы определения разрывных характеристик при растяжении

ГОСТ 10581-91 Изделия швейные. Маркировка, упаковка, транспортирование и хранение

ГОСТ 11373 Обувь. Размеры

ГОСТ 12088 Материалы текстильные и изделия из них. Метод определения воздухопроницаемости

ГОСТ 15846 Продукция, отправляемая в районы Крайнего Севера и приравненные к ним местности. Упаковка, маркировка, транспортирование и хранение

ГОСТ 31396 Классификация типовых фигур женщин по ростам, размерам и полнотным группам для проектирования одежды

ГОСТ 31397 Классификация типовых фигур женщин особо больших размеров

ГОСТ 31399 Классификация типовых фигур мужчин по ростам, размерам и полнотным группам для проектирования одежды

ГОСТ 31400 Классификация типовых фигур мужчин особо больших размеров

ГОСТ 31814 <1> Оценка соответствия. Общие правила отбора образцов для испытаний продукции при подтверждении соответствия»;

ГОСТ 31814. Дополнить знаком сноски — <1>;

дополнить сноской <1>:

«--------------------------------»

<1> В Российской Федерации действует ГОСТ Р 58972-2020 «Оценка соответствия. Общие правила отбора образцов для испытаний продукции при подтверждении соответствия».

Раздел 3. Подраздел 3.1 изложить в новой редакции:

«В настоящем стандарте применены следующие термины с соответствующими определениями:».

Пункты 3.1.1, 3.1.2, 3.1.5 изложить в новой редакции:

«3.1.1 электропроводящий материал: Материал, состоящий из электропроводящих и неэлектропроводящих нитей и выполненный нетканым, тканым или трикотажным способом»;

«3.1.2 пакет материалов: Совокупность материалов многослойного элемента экранирующей одежды, представленная в точности, как в конструкции готового элемента экранирующей одежды»;

«3.1.5 электропроводящий контактный вывод: Несъемная часть элементов индивидуального экранирующего комплекта, предназначенная для обеспечения их надежного электрического соединения между собой, включающая в себя электропроводящую ленту повышенной проводимости с элементами фурнитуры».

Пункт 3.1.6. После слова «оснащен» дополнить словом: «соединительным»; слово «земли». Исключить кавычки.

Пункт 3.1.11. Заменить слова: «с остальными частями комплекта» на «с элементом одежды».

Пункт 3.1.12. Примечание. Заменить слова: «(при необходимости)» на «(при необходимости работы под напряжением на ВЛ от 220 кВ и выше)».

Подраздел 3.1 дополнить пунктом 3.1.15:

«3.1.15 материал верха: Материал внешнего слоя, применяемый при изготовлении элемента экранирующей одежды».

Раздел 4. Подраздел 4.1. Пятый абзац. Заменить слова: «на поверхности провода» на «вблизи токоведущих частей электроустановок».

Подраздел 4.2 изложить в новой редакции (кроме наименования):

«Требования к эргономике экранирующей одежды установлены в ГОСТ ISO 13688».

Подраздел 4.3. Третий, четвертый абзацы. Шестое перечисление изложить в новой редакции:

«- электропроводящий экран (при проведении работ под напряжением в электроустановках классом напряжения от 220 кВ и выше);»;

последний абзац исключить.

Пункт 4.4.3. Заменить слова: «Если комплект состоит из пакета материалов и является многослойным, то это требование применяют только в отношении ткани верхнего слоя комплекта» на «Если комплект состоит из пакета материалов, то данное требование применяют только в отношении материала верха».

Пункт 4.4.4. Первый абзац изложить в новой редакции:

«При воздействии пламени в течение 10 с на электропроводящем материале не должно наблюдаться образования горящих и плавящихся остатков, время остаточного горения и остаточного тления не должно превышать 2 с. Для пакета материалов данное требование относится только к материалу верха. Соединительные швы должны быть огнестойкими».

Пункт 4.4.5 изложить в новой редакции:

«4.4.5 Требования к воздухопроницаемости»

Воздухопроницаемость экранирующего материала или пакета материалов экранирующей одежды комплекта, используемого в летний период, должна быть не менее 30 дм3/м2с.

Воздухопроницаемость пакета материалов экранирующей одежды комплекта, используемого для защиты от пониженных температур, должна соответствовать требованиям ГОСТ 12.4.303.

Определение воздухопроницаемости проводят в соответствии с 5.1.5«.»

Пункты 4.4.7, 4.4.9 исключить.

Пункт 4.4.8. Наименование. Заменить слова: «основного электропроводящего материала» на «электропроводящей ткани»;

первый абзац изложить в новой редакции:

«Электропроводящая ткань, используемая для изготовления экранирующей одежды, до и после 10 циклов стирки и (или) химической чистки должна иметь коэффициент экранирования ЭП ПЧ не менее 80 дБ»;

второй абзац. Заменить слова: «основного электропроводящего материала» на «электропроводящей ткани».

Пункт 4.4.9. Сноску <1> исключить.

Пункт 4.5.1. Первый абзац изложить в новой редакции:

«Конструкция экранирующей одежды должна обеспечивать надежное электрическое соединение основных деталей кроя между собой за счет применения электропроводящей ленты»;

третий абзац. Заменить слова: «детали кроя» на «детали изделия»; дополнить словами: «Если одежда является многослойной, то требование предъявляют к электропроводящему слою».

Пункт 4.5.2. Последний абзац. Заменить слова: «для всех видов комплектов и» на «всех видов комплектов, при этом он».

Пункт 4.5.3. Первый абзац. Заменить слова: «с электропроводящей поверхностью ткани» на «с электропроводящим материалом».

Пункт 4.5.4 изложить в новой редакции:

«4.5.4 Требования к электрическому сопротивлению экранирующей одежды в сборе и ее элементов»

Электрическое сопротивление экранирующей одежды в сборе и ее элементов, входящей в состав экранирующих комплектов, при выпуске с предприятия и в течение всего срока эксплуатации не должно превышать 10 Ом.

Измерения электрического сопротивления экранирующей одежды в сборе и ее элементов проводят в соответствии с 5.2.2, 5.2.3».

Пункт 4.5.5 изложить в новой редакции:

«Стирку и (или) химическую чистку экранирующей одежды в сборе и ее элементов проводят по ГОСТ ISO 6330, ГОСТ ISO 3175-2 или другими стандартными процессами в соответствии с указаниями изготовителя.»

Электрическое сопротивление экранирующей одежды в сборе и ее элементов до и после 10 циклов стирки и (или) химической чистки не должно превышать требований, указанных в 4.5.4.

Экранирующая одежда, входящая в состав комплекта, до и после 10 циклов стирки и (или) химической чистки не должна ухудшать экранирующие свойства комплекта в сборе, требования к которым установлены в 4.9.5».

Пункт 4.6.1. Первый - четвертый абзацы изложить в новой редакции:

«Электропроводящую обувь изготавливают в виде ботинок на электропроводящей подошве с кожаным или иным верхом, исключающим распространение пламени, и межподкладкой из электропроводящей ткани, расположенной между верхом и подкладкой».

Пункт 4.9.1. Второй и третий абзацы изложить в новой редакции:

«Все элементы комплекта должны иметь не менее двух соединений фурнитуры ЭПКВ (металлического проводника, металлических кнопок).»

ЭПКВ всех элементов комплекта должны быть гибкими и не поддающимися излому. ЭПКВ должны обеспечивать надежный электрический контакт элементов комплекта»;

четвертый абзац исключить.

Пункт 4.9.3 изложить в новой редакции:

«4.9.3 Санитарно-гигиенические требования»

Санитарно-гигиенические требования к комплектам должны соответствовать техническим регламентам и нормативным правовым актам, действующим на территории государства, принявшего стандарт.

Примечание - Информация о технических регламентах и нормативных правовых актах приведена в приложении Е».

Пункт 4.9.4 изложить в новой редакции:

«4.9.4 Требования к теплоизоляционным свойствам»

Комплекты должны соответствовать теплоизоляционным свойствам по результатам оценки показателей теплового состояния человека в соответствии с техническими регламентами <1> и нормативными правовыми актами, действующими на территории государства, принявшего стандарт <1>;

сноску <1> изложить в новой редакции:

«--------------------------------»

<1> В Российской Федерации действуют ТР ТС 019/2011 Технический регламент Таможенного союза «О безопасности средств индивидуальной защиты» (приложение 3, таблица 2, пункт 4)» и МУК 4.3.1895-04 «Оценка теплового состояния человека с целью обоснования гигиенических требований к микроклимату рабочих мест и мерам профилактики охлаждения и перегревания».

Пункт 4.9.6. Наименование изложить в новой редакции:

«4.9.6 Требования к сохранности защитных свойств комплекта»;

первый абзац изложить в новой редакции:

«Значения показателей: раздирающая и разрывная нагрузка верхнего слоя, а также воздухопроницаемость верхнего слоя или пакета материалов многослойного комплекта, используемого в летний период, после 10 циклов машинных стирок и (или) химических чисток не должны снижаться более чем на 20%»;

третий абзац. Исключить ссылку: «4.5.3»;

четвертый абзац. Заменить ссылки: «(см. 4.9.1 — 4.9.5)» на «(см. 4.9.5)».

Подраздел 4.10. Первый абзац. Заменить слова: «Требования к содержанию маркировки в соответствии с [1] или нормативными правовыми актами, действующими на территории государства, принявшего стандарт» на «Требования к содержанию маркировки в соответствии с техническими регламентами и/или нормативными правовыми актами, действующими на территории государства, принявшего стандарт, ГОСТ 12.4.115, ГОСТ 10581-91 (раздел 1).»

Примечание - Информация о технических регламентах и нормативных правовых актах приведена в приложении Е».

Подраздел 4.11 изложить в новой редакции (кроме наименования):

«Комплект и его элементы упаковывают в индивидуальную упаковку, обеспечивающую защиту изделия от влаги.»

В каждую индивидуальную упаковку вкладывают руководство по эксплуатации комплекта и технический паспорт изделия».

Раздел 5. Первый абзац. Второе перечисление. Исключить ссылку: «5.6.4»;

третье перечисление. Исключить слово: «выборочные»; заменить ссылки: «5.6.4 — 5.6.6» на «5.6.5, 5.6.6»;

последний абзац изложить в новой редакции:

«Отбор образцов продукции осуществляется в соответствии с ГОСТ 31814 <1> и НД, действующим на территории государства, принявшего стандарт»;

дополнить сноской <1>:

«--------------------------------»

Подпункты 5.1.1.1, 5.1.7.1, 5.1.9.1, 5.2.2.1, 5.2.3.1, 5.3.1.1, 5.4.1.1, 5.5.1.1, 5.6.5.1. Первое перечисление. Заменить значения: «от 21 °C до 24 °C» на «от 18 °C до 26 °C»;

третье перечисление. Заменить значения: «от 40% до 60%» на «до 50%».

Подпункты 5.1.1.1; 5.1.1.7; 5.1.1.8; 5.1.1.10; 5.1.7.1; 5.1.7.7; 5.1.7.8; 5.1.7.10; 5.1.9.1; 5.1.9.6; 5.1.9.8; 5.1.9.9; 5.1.9.11; 5.2.2.1; 5.2.2.7; 5.2.2.8; 5.2.2.10; 5.2.3.1; 5.2.3.7; 5.2.3.8; 5.2.3.10; 5.3.1.1; 5.3.1.5, перечисления в), г), е); 5.3.1.6, перечисления в), г), е); 5.4.1.1; 5.4.1.6; 5.4.1.7; 5.4.1.9; 5.5.1.1; 5.5.1.7; 5.5.1.8; 5.5.1.10; 5.6.5.1; 5.6.5.6; 5.6.5.7; 5.6.5.8; 5.6.5.9; 5.6.5.11. Наименование. Заменить слово: «измерений» на «испытаний».

Подпункт 5.1.1.2. Первый абзац изложить в новой редакции:

«Измерения проводят на образце электропроводящей ткани после выдерживания его в течение 24 ч при температуре от 18 °C до 26 °C и относительной влажности воздуха до 50%».

Подпункт 5.1.1.3 изложить в новой редакции (кроме наименования):

«- микроомметр с относительной основной погрешностью измерений не более 4%, диапазон измерений которого не менее 100 мкОм — 50 Ом;»

линейка по ГОСТ 427 или иное средство измерения со схожими метрологическими характеристиками;
испытательная рамка, состоящая из двух сдвоенных отшлифованных медных пластин с винтовым разъемным соединением, размеры пластины не менее 0,05 x 0,3 м, расстояние между пластинами 0,08 м».

Подпункты 5.1.1.4, 5.1.7.4, 5.1.9.4, 5.2.2.4, 5.2.3.4, 5.3.1.3, 5.4.1.4, 5.5.1.4, 5.6.5.4. Сноски <1>, <2> изложить в новой редакции:

«--------------------------------»

<1> В Российской Федерации действуют СанПиН 1.2.3685-21 «Гигиенические нормативы и требования к обеспечению безопасности и (или) безвредности для человека факторов среды обитания».

<2> В Российской Федерации действует Приложение к приказу Министерства труда и социальной защиты Российской Федерации от 15 декабря 2020 г. № 903н «Правила по охране труда при эксплуатации электроустановок».

Подпункты 5.1.1.5, 5.1.7.5, 5.1.9.5, 5.2.2.5, 5.2.3.5, 5.3.1.4, 5.4.1.5, 5.5.1.5, 5.6.5.5. Сноску <2> изложить в новой редакции:

«--------------------------------»

Подпункт 5.1.1.6. Исключить слова: «и волокон».

Подпункты 5.1.1.6; 5.1.7.6; 5.1.9.7; 5.2.2.6; 5.2.3.6; 5.3.1.5, перечисление б); 5.3.1.6, перечисление б); 5.5.1.6; 5.6.5.7. Наименование. Заменить слово: «измерениям» на «испытаниям».

Подпункт 5.1.1.8 изложить в новой редакции (кроме наименования):

«Удельное поверхностное электрическое сопротивление R вычисляют по формуле»

R = 1,25Rизм, (1)

где Rизм — измеренное значение электрического сопротивления образца ткани.

Результатом испытаний является значение удельного поверхностного электрического сопротивления, полученное после усреднения всех измерений.

Испытуемый образец ткани считают соответствующим требованиям настоящего стандарта, если измеренное значение удельного поверхностного электрического сопротивления не превышает требований 4.4.2».

Подпункты 5.1.1.9; 5.1.7.9; 5.2.2.9; 5.2.3.9; 5.3.1.5, перечисление д); 5.3.1.6, перечисление д); 5.4.1.8; 5.5.1.9. Наименование изложить в новой редакции: «Неопределенность метода»;

первый абзац изложить в новой редакции:

«Неопределенность полученных результатов испытаний находится (рассчитывается) в соответствии с информацией, приведенной в описании типа на применяемое средство измерения»;

второй абзац. Заменить слова: «результаты измерений» на «результаты испытаний».

Подпункты 5.1.1.10; 5.1.7.10; 5.1.9.11; 5.2.2.10; 5.2.3.10; 5.3.1.5, перечисление е); 5.3.1.6, перечисление е); 5.5.1.10; 5.6.5.11. Заменить слова: «результатов измерений» на «результатов испытаний».

Пункт 5.1.2 изложить в новой редакции:

«5.1.2 Определение разрывной нагрузки электропроводящей ткани»

Определение разрывной нагрузки электропроводящей ткани или ткани верхнего слоя комплектов по основе и по утку проводят по ГОСТ ISO 13934-1, раздирающей — по ГОСТ 3813».

Пункт 5.1.3 изложить в новой редакции (кроме наименования):

«Определение ограниченного распространения пламени на электропроводящем материале или верхнем слое пакета материалов экранирующей одежды и швах проводят в соответствии с ГОСТ ISO 15025 (процедура А)».

Пункт 5.1.4. Заменить слова: «основного электропроводящего материала» на «электропроводящей ткани» (2 раза); заменить ссылку: «ГОСТ 30292» на «ГОСТ ISO 4920».

Пункт 5.1.5 изложить в новой редакции:

«5.1.5 Определение воздухопроницаемости»

Определение воздухопроницаемости проводят в соответствии с ГОСТ 12088».

Пункт 5.1.6 изложить в новой редакции (кроме наименования):

«Определение изменения размеров электропроводящей ткани после стирки по ГОСТ ISO 5077, определение изменения размеров после химической чистки по ГОСТ ISO 3759».

Подпункт 5.1.7.3. Первое, третье перечисления изложить в новой редакции:

линейка по ГОСТ 427 или иное средство измерения со схожими метрологическими характеристиками;
испытательная рамка, состоящая из двух сдвоенных отшлифованных медных пластин с винтовым разъемным соединением, размеры пластины: 0,2 x 0,1 м, расстояние между пластинами 1 м (см. рисунок 3)»;

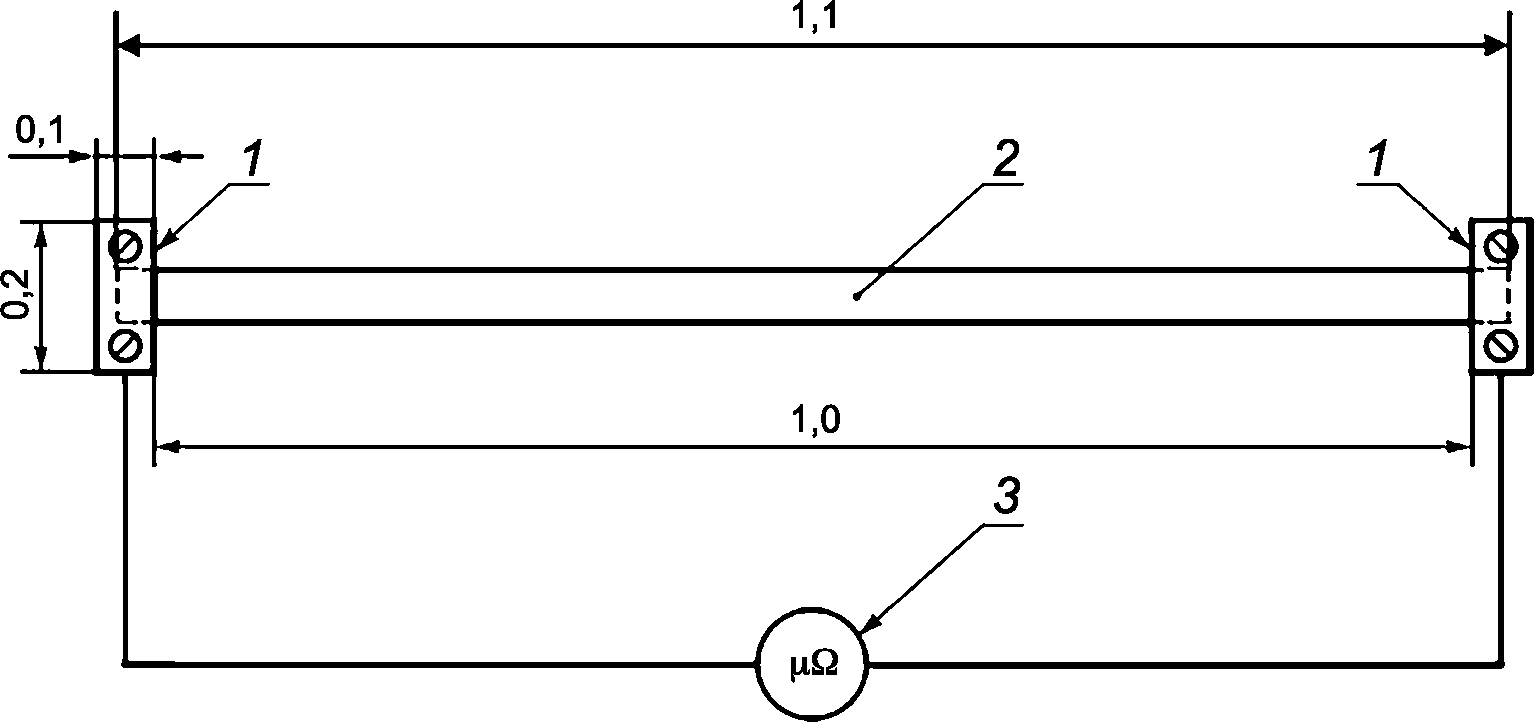

рисунок 3 изложить в новой редакции:

«»

рис. 1

«»

Подпункты 5.1.7.8; 5.2.2.8; 5.2.3.8; 5.3.1.5, перечисление г); 5.3.1.6, перечисление г); 5.4.1.7; 5.5.1.8. Заменить слова: «Результатом измерений» на «Результатом испытаний».

Пункт 5.1.8. Заменить слова: «основного электропроводящего материала» на «электропроводящей ткани» (2 раза)»; «путем измерения его» на «путем измерения ее»;

заменить ссылку: «по ГОСТ EN 340-2012 (пункт 5.4)» на «по ГОСТ ISO 6330, ГОСТ ISO 3175-2 или другими стандартными процессами в соответствии с указаниями изготовителя».

Пункт 5.1.9. Наименование. Заменить слова: «основного электропроводящего материала» на «электропроводящей ткани».

Подпункты 5.1.9.1, 5.6.5.1. Четвертое перечисление. Заменить значения: «менее 0,5 кВ/м» на «не более 0,5 кВ/м».

Подпункт 5.1.9.2. Заменить слова: «основного электропроводящего материала» на «электропроводящей ткани».

Подпункт 5.1.9.3 изложить в новой редакции (кроме наименования):

«- стенд высоковольтный испытательный переменного тока промышленной частоты с возможностью подачи напряжения на незаземленную пластину до 100 кВ, обеспечивающий в области размещения испытуемого образца заданную величину напряженности ЭП ПЧ, размеры пластин не менее 2,4 x 1,8 м2 и толщиной 0,1 м, расстояние между пластинами не менее 0,7 м, нижняя пластина заземлена, неоднородность электрического поля в зоне размещения испытуемого образца не должна превышать 10%;»

держатель для образца электропроводящей ткани — полая металлическая конструкция высотой 0,2 м с квадратным основанием со стороной 0,9 м (см. рисунок 4);
прибор для измерения ЭП ПЧ с изотропным выносным датчиком, селективность измерений 50/60 Гц, погрешность измерений не более 12%. Максимальный габаритный размер датчика не должен превышать 0,1 м;
микроомметр с относительной основной погрешностью измерений не более 4%, диапазон измерений которого не менее 100 мкОм — 50 Ом;
секундомер;
линейка по ГОСТ 427 или иное средство измерения со схожими метрологическими характеристиками».

Подпункт 5.1.9.6. Рисунок 4. Наименование. Заменить слова: «основного электропроводящего материала» на «электропроводящей ткани».

Подпункт 5.1.9.7. Перечисление д) изложить в новой редакции:

«д) подают рабочее напряжение на стенд и последовательно повышают рабочее напряжение на незаземленной пластине до 5, 10, 20, 30, 40 и 50 кВ и поддерживают в течение 1 мин. Регистрацию напряженности E0 (кВ/м) проводят для каждого значения напряжения на незаземленной пластине на шестидесятой секунде. Измерения проводят не менее трех раз;».

Подпункт 5.1.9.8 изложить в новой редакции (кроме наименования):

«Повторяют действия в соответствии с 5.1.9.7 [перечисления б) — г)], затем последовательно повышают рабочее напряжение на незаземленной пластине до 5, 10, 20, 30, 40 и 50 кВ и поддерживают в течение 1 мин. Регистрацию напряженности E (кВ/м) проводят для каждого значения напряжения на незаземленной пластине на шестидесятой секунде. Измерения проводят не менее трех раз. Повторяют действие по 5.1.9.7, перечисление е)»;

Подпункт 5.1.9.9. Второй абзац. Заменить слова: «основного электропроводящего материала» на «электропроводящей ткани»;

пояснительные данные. Заменить слова: «основного электропроводящего материала» на «электропроводящей ткани» (2 раза);

четвертый абзац. Заменить слова: «Основной электропроводящий материал, используемый для изготовления экранирующей одежды, считают соответствующим требованиям» на «Электропроводящую ткань, используемую для изготовления экранирующей одежды, считают соответствующей требованиям».

Подпункт 5.1.9.10. Наименование изложить в новой редакции:

«Неопределенность метода»;

заменить слова: «основного электропроводящего материала» на «электропроводящей ткани».

Подпункт 5.1.9.11. Первый абзац. Заменить слова: «Результаты измерений» на «Результаты испытаний».

Подпункты 5.2.2.3, 5.2.3.3 изложить в новой редакции:

«При испытании используют омметр с относительной основной погрешностью измерений не более 4%, диапазон измерений которого не менее 0,1 Ом — 100 кОм».

Пункт 5.2.4 изложить в новой редакции (кроме наименования):

«Определение устойчивости к машинной стирке и (или) химической чистке осуществляют путем измерения электрического сопротивления экранирующей одежды в сборе и ее элементов (см. 5.2.2, 5.2.3) и коэффициента экранирования комплекта (см. 5.6.5) после 10 циклов машинной стирки и (или) химической чистки по ГОСТ ISO 6330, ГОСТ ISO 3175-2 или другими стандартными процессами в соответствии с указаниями изготовителя».

Подраздел 5.3. Первый абзац. Исключить слова: «надежность соединения отдельных элементов электропроводящей обуви между собой,».

Подпункт 5.3.1.5. Перечисление а) изложить в новой редакции (кроме наименования):

«- омметр с относительной основной погрешностью измерений не более 4%, диапазон измерений которого не менее 0,1 Ом — 100 кОм;»

ванна металлическая с размерами от 360 x 150 x 80 мм до 450 x 250 x 120 мм;
линейка по ГОСТ 427 или иное средство измерения со схожими метрологическими характеристиками».

Подпункт 5.3.1.6. Перечисление а) изложить в новой редакции (кроме наименования):

пластина металлическая с размерами от 360 x 150 x 80 мм до 450 x 250 x 120 мм;
шарики металлические с диаметром (5 +/- 2) мм;
линейка по ГОСТ 427 или иное средство измерения со схожими метрологическими характеристиками»;

перечисление б). Исключить слова: «Все электропроводящие составные части электропроводящей обуви с площадью поверхности более 0,1 м2 должны быть электрически соединены между собой в процессе изготовления обуви».

Подпункт 5.4.1.3 изложить в новой редакции (кроме наименования):

манекен диэлектрический с тангенсом угла диэлектрических потерь не менее 10-5».

Подпункт 5.5.1.3 изложить в новой редакции (кроме наименования):

«Омметр с относительной основной погрешностью измерений не более 4%, диапазон измерений которого не менее 0,1 Ом — 100 кОм».

Подпункт 5.4.1.9. Заменить слова: «результатов испытания» на «результатов испытаний».

Пункт 5.6.2 изложить в новой редакции (кроме наименования):

«Материалы, использующиеся для изготовления комплектов, должны пройти токсиколого-гигиеническую оценку по НД, действующим на территории государства, принявшего стандарт <1>»;

дополнить сноской <1>:

«--------------------------------»

<1> В Российской Федерации действуют МУ «Токсиколого-гигиенические исследования полимерных материалов и изделий из них, предназначенных для использования в средствах индивидуальной защиты», МУ 1.1.037-95 «Биотестирование продукции из полимерных и других материалов», МУК 4.1/4.3.1485-03 «Гигиеническая оценка одежды для детей, подростков и взрослых».

Пункт 5.6.3. Заменить ссылку: «ГОСТ 12.4.176» на «ГОСТ 12.4.067»;

второй абзац исключить.

Пункт 5.6.4 исключить.

Подпункт 5.6.5.3. Третье, четвертое и пятое перечисления изложить в новой редакции:

«- манекен диэлектрический с тангенсом угла диэлектрических потерь не менее 10-5;»

микроомметр с относительной основной погрешностью измерений не более 4%, диапазон измерений которого не менее 100 мкОм — 50 Ом;
омметр с относительной основной погрешностью измерений не более 4%, диапазон измерений которого не менее 0,1 Ом — 100 кОм».

Подпункт 5.6.5.7. Первый абзац. Перечисление е) изложить в новой редакции:

«е) подают рабочее напряжение на стенд и последовательно повышают рабочее напряжение на незаземленной пластине до 5, 10, 20, 30, 40 и 50 кВ и поддерживают в течение 1 мин. Регистрацию напряженности E0 (кВ/м) проводят для каждого значения напряжения на незаземленной пластине на шестидесятой секунде. Измерения проводят не менее трех раз;»;

перечисление к) изложить в новой редакции:

«к) проверяют надежность электрического соединения — проводят измерение сопротивления между различными элементами комплекта с помощью омметра;»;

второй абзац. Перечисление е) изложить в новой редакции:

перечисление л) изложить в новой редакции:

«л) проверяют надежность электрического соединения — проводят измерение сопротивления между различными элементами комплекта с помощью омметра;»;

Подпункт 5.6.5.8. Перечисление г) изложить в новой редакции:

«г) подают рабочее напряжение на стенд и последовательно повышают рабочее напряжение на незаземленной пластине до 5, 10, 20, 30, 40 и 50 кВ и поддерживают в течение 1 мин. Регистрацию напряженности E (кВ/м) проводят для каждого значения напряжения на незаземленной пластине на шестидесятой секунде. Измерения проводят не менее трех раз;»;

перечисление д) изложить в новой редакции:

«д) подают рабочее напряжение на стенд и последовательно повышают рабочее напряжение на незаземленной пластине до 5, 10, 20, 30, 40 и 50 кВ и поддерживают в течение 1 мин. Регистрацию напряженности E (кВ/м) проводят для каждого значения напряжения на незаземленной пластине на шестидесятой секунде. Измерения проводят не менее трех раз;».

Подпункт 5.6.5.10. Наименование изложить в новой редакции:

«Неопределенность метода».

Подпункт 5.6.5.11. Первый абзац. Заменить слова: «результаты измерений» на «результаты испытаний».

Раздел 6. Второй, третий, девятый, десятый абзацы исключить.

Приложение Г. Наименование изложить в новой редакции: «Приложение Г (справочное) Оформление результатов испытаний»;

пункт Г.1. Первый абзац изложить в новой редакции:

«Результаты испытаний оформляют отчетом (протоколом) испытаний в соответствии с требованиями подраздела 7.8 ГОСТ ISO/IEC 17025-2019»;

второй абзац исключить;

таблицу Г.1 исключить;

третий абзац. Заменить слова: «Результаты измерений» на «Результаты испытаний»; перечисление б). Заменить слова: «основного электропроводящего материала» на «электропроводящей ткани».

Приложение Д исключить.

Стандарт дополнить приложением Е:

«Приложение Е (справочное)»

ИНФОРМАЦИЯ О ПРИМЕНЯЕМЫХ ТЕХНИЧЕСКИХ РЕГЛАМЕНТАХ И НОРМАТИВНЫХ ПРАВОВЫХ АКТАХ В ГОСУДАРСТВАХ — УЧАСТНИКАХ СНГ

Технический регламент и/или нормативный правовой акт	Государство — участник СНГ
ТР ТС 019/2011 Технический регламент Таможенного союза «О безопасности средств индивидуальной защиты»	AM, BY, KZ, KG, RU

Элемент стандарта «Библиография» исключить.
