ГОСТ 12.4.176-89 (СТ СЭВ 6350-88). Система стандартов безопасности труда. Одежда специальная для защиты от теплового излучения. Требования к защитным свойствам и метод определения теплового состояния человека
(утв. Постановлением Госстандарта СССР от 26.04.1989 № 1104)
Примечание
Ограничение срока действия снято по Протоколу № 4-93 Межгосударственного Совета по стандартизации, метрологии и сертификации («ИУС», № 4, 1994). Утрачивает силу с 1 января 1995 года. Введен в действие с 1 января 1990 года.
от 26 апреля 1989 г. № 1104
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
СИСТЕМА СТАНДАРТОВ БЕЗОПАСНОСТИ ТРУДА
ОДЕЖДА СПЕЦИАЛЬНАЯ ДЛЯ ЗАЩИТЫ ОТ ТЕПЛОВОГО ИЗЛУЧЕНИЯ
ТРЕБОВАНИЯ К ЗАЩИТНЫМ СВОЙСТВАМ И МЕТОД ОПРЕДЕЛЕНИЯ ТЕПЛОВОГО СОСТОЯНИЯ ЧЕЛОВЕКА
Occupational safety standards system. Special clothes for protection from thermal effects. Requirements for protective properties and method for determining human thermal condition
с 1 января 1990 года до 1 января 1995 года
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. Разработан и внесен Всесоюзным Центральным Советом Профессиональных Союзов, Министерством здравоохранения СССР, Государственным комитетом СССР по стандартам.
Исполнители Р.А. Сарычев-Чумбуридзе, канд. техн. наук (руководитель темы); А.С. Сокальский; Э.Д. Нацвлишвили; В.П. Амиранашвили (руководитель темы); В.В. Москвичева; Н.Н. Якобидзе; С.П. Райхман, д-р мед. наук (руководитель темы); Р.Ф. Афанасьева, д-р мед. наук (руководитель темы); Н.Т. Тимофеева, канд. техн. наук (руководитель темы); А.Г. Сорокина; Н.А. Бессонова.
2. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 26.04.1989 № 1104.
3. СТ СЭВ 6350-88 введен непосредственно в качестве государственного стандарта.
5. Ссылочные нормативно-технические документы
| Обозначение НТД, на который дана ссылка | Номер пункта |
|---|---|
| ГОСТ 12.4.016-83 ГОСТ 12.4.064-84 | Введение; 1.1 2.5 |
Настоящий стандарт распространяется на все виды специальной одежды по ГОСТ 12.4.016, предназначенной для защиты от теплового излучения интенсивностью до 15 кВ/м2.
Настоящий стандарт не распространяется на специальную защитную одежду, предназначенную для пожарных.
1. ТРЕБОВАНИЯ К ЗАЩИТНЫМ СВОЙСТВАМ
1.1. Специальная защитная одежда должна соответствовать требованиям ГОСТ 12.4.016.
1.2. Защитные свойства специальной одежды должны оцениваться по коэффициенту защиты материала (пакета), температуре ее внутренней поверхности и показателям теплового состояния человека.
1.3. Значения коэффициентов защиты материалов (пакета) специальной одежды в зависимости от интенсивности теплового излучения и температуры нагрева внутренней поверхности специальной одежды должны соответствовать указанным в табл. 1.
| Группа специальной защитной одежды | Интенсивность теплового излучения, кВ/м2 | Коэффициент защиты материала (пакета) при нагреве внутренней поверхности специальной одежды до 313 К (40 °С), не более |
|---|---|---|
| I | От 0,2 до 1,0 | 12 |
| II | Св. 1,0 « 2,0» | 24 |
| III | « 2,0 » 5,0 | 60 |
| IV | « 5,0 » 8,0 | 96 |
| V | « 8,0 » 15,0 | 181 |
1.4. Специальная одежда должна обладать защитными свойствами, исключающими возможность нагрева ее внутренней поверхности на любом участке до температуры 313 К (40 °С) при непрерывной ее эксплуатации более 10 мин.
1.5. Специальная защитная одежда должна обеспечивать показатели теплового состояния человека, не превышающие уровней, приведенных в табл. 2 - 4.
Допустимое тепловое состояние человека при непрерывном воздействии на него теплового излучения свыше 1 ч
| Наименование показателя | Энергозатраты человека, Вт | |||
| от 140 до 180 | от 180 до 230 | от 230 до 290 | от 290 до 350 | |
| Температура «ядра» тела | 310,5 | 310,7 | 310,8 | 310,9 |
| (ректальная), К (°С) | (37,5) | (37,7) | (37,8) | (37,9) |
| Средняя температура поверхности кожи, К (°С) | 307,8 (34,8) | 307,3 (34,3) | 306,2 (33,2) | 305,6 (32,6) |
| Средняя температура тела, | 309,9 | 309,9 | 309,9 | 309,9 |
| К (°С) | (36,9) | (36,9) | (36,9) | (36,9) |
| Влагопотери, г/ч, не более | 145 | 175 | 210 | 300 |
| Теплоощущение, баллы | 3,0 | 3,0 | 3,0 | 3,0 |
| Частота сердечных сокращений, | 95 | 110 | 120 | 130 |
| -1 мин , не более | ||||
Допустимое тепловое состояние человека при непрерывном воздействии на него теплового излучения до 1 ч
| Наименование показателя | Энергозатраты человека, Вт | |||
| от 140 до 180 | от 180 до 230 | от 230 до 290 | от 290 до 350 | |
| Температура «ядра» тела | 310,6 | 310,8 | 310,9 | 311 |
| (ректальная) К (°С) | (37,6) | (37,8) | (37,9) | (38) |
| Средняя температура поверхности кожи, К (°С) | 309,1 (36,1) | 309,0 (36,0) | 309,0 (36,0) | 309,0 (36,0) |
| Средняя температура тела, | 310,4 | 310,4 | 310,4 | 310,4 |
| К (°С) | (37,4) | (37,4) | (37,4) | (37,4) |
| Влагопотери, г/ч, не более | 500 | 600 | 700 | 800 |
| Теплоощущение, баллы | 4,0 | 4,0 | 4,0 | 4,0 |
| Частота сердечных сокращений, | 110 | 120 | 130 | 140 |
| -1 мин , не более | ||||
Допустимое тепловое состояние человека при непрерывном воздействии на него теплового излучения до 10 мин однократно за рабочую смену
| Наименование показателя | Энергозатраты человека, Вт | |||
| от 140 до 180 | от 180 до 230 | от 230 до 290 | от 290 до 350 | |
| Температура «ядра» тела | 310,7 | 310,9 | 311,0 | 311,2 |
| (ректальная), К (°С) | (37,7) | (37,9) | (38,9) | (38,2) |
| Средняя температура поверхности кожи, К (°С) | 310,5 (37,5) | 310,5 (37,5) | 310,5 (37,5) | 310,5 (37,5) |
| Средняя температура тела, | 311,0 | 311,0 | 311,0 | 311,0 |
| К (°С) | (38,0) | (38,0) | (38,0) | (38,0) |
| Влагопотери, г/ч, не более | 600 | 700 | 800 | 1000 |
| Теплоощущение, баллы | 5,0 | 5,0 | 5,0 | 5,0 |
| Частота сердечных сокращений, | 120 | 130 | 140 | 150 |
| -1 мин , не более | ||||
2. МЕТОД ОПРЕДЕЛЕНИЯ ТЕПЛОВОГО СОСТОЯНИЯ ЧЕЛОВЕКА
2.1. Тепловое состояние человека должно оцениваться по показателям, приведенным в табл. 2 - 4.
2.2. Температуру «ядра» тела человека t_{r} , К (°С) измеряют в ректальной области на глубине 10 — 15 мм.

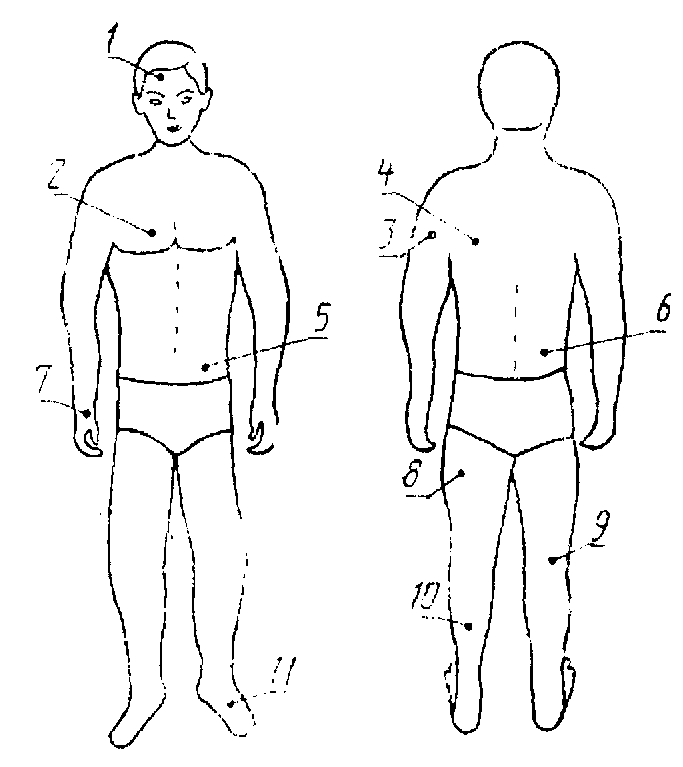

2.3. Среднюю температуру поверхности кожи ( t_{s} ), в К (°С) определяют по формуле (1) после измерения температуры в 11 областях поверхности тела человека согласно чертежу
\overline{t_{s}} = 0,09t_{s_{1}} + 0,34 \cdot \frac{t_{s_{2}} + t_{s_{3}} + t_{s_{4}} + t_{s_{5}}}{4} + 0,13t_{s_{6}} + 0,05t_{s_{7}} +
+ 0,20 \cdot \frac{t_{s_{8}} + t_{s_{9}}}{4} + 0,13t_{s_{10}} + 0,06t_{s_{11}} . (1)
1 — лоб ( t_{s_{1}} ); 2 — грудь ( t_{s_{2}} ); 3 — плечо ( t_{s_{3}} ); 4 — спина ( t_{s_{4}} ); 5 — живот ( t_{s_{5}} ); 6 — поясница ( t_{s_{6}} ); 7 — тыл кисти ( t_{s_{7}} ); 8 — бедро снаружи в верхней части ( t_{s_{8}} ); 9 — бедро снаружи в нижней части ( t_{s_{9}} ); 10 — голень ( t_{s_{10}} ); 11 — тыл стопы ( t_{s_{11}} )
2.4 Среднюю температуру тела человека ( \overline{t_{b}} ), в К (°С) вычисляют по формуле
\overline{t_{b}} = 0,85t_{r} + 0,15\overline{t_{s}} . (2)
2.5. Измерение температуры «ядра» тела и поверхности кожи человека проводят по ГОСТ 12.4.064.
2.6. Влагопотери (г/ч) определяют путем взвешивания на медицинских весах раздетого человека до и после окончания исследований.
2.7 Теплоощущения оценивают по шкале в баллах:
2.8. Частоту сердечных сокращений в минуту измеряют любым предназначенным для этих целей способом.
2.9. Все показатели должны регистрироваться в исходном состоянии (в положении сидя в специальной защитной одежде при температуре воздуха (20 +/- 1) °С, относительной влажности воздуха от 40 до 60% и при подвижности воздуха не более 0,1 м/с), в процессе проведения исследований (в условиях, имитирующих эксплуатацию специальной защитной одежды) и после его окончания (в положении сидя в тех же климатических условиях).
Продолжительность исследования определяется максимальным временем теплового излучения на работающего.
Примечание. При продолжительности исследования до 10 мин все показатели теплового состояния человека регистрируются в исходном состоянии и после окончания исследований, при большей продолжительности — через каждые 10 мин.
2.10. К участию в испытаниях допускаются лица, не имеющие медицинских противопоказаний к выполнению работ, для которых предназначена специальная защитная одежда.
2.11. Испытания специальной защитной одежды проводят с участием не менее трех человек.
2.12. Испытания должны быть прекращены по достижении числовых значений показателей теплового состояния человека, указанных в табл. 2 - 4, появлении локальных болевых ощущений и чувства жжения, а также при отказе испытуемого от участия в исследованиях независимо от причин.
