ПРАВИЛА УСТРОЙСТВА ЭЛЕКТРОУСТАНОВОК

Издание четвертое

Третье издание ПУЭ составили организации Государственного производственного комитета по энергетике и электрификации СССР: Техническое управление по эксплуатации энергосистем, Государственная инспекция по промэнергетике и энергонадзору (гл. I-5, VII-3, VII-4), ВГПИ Теплоэлектропроект, ЛО Теплоэлектропроекта (гл. I-4, III-4, IV-1, IV-2, IV-4), ВГПИ Энергосетьпроект (гл. II-5), ВГПИ Гидропроект (гл. IV-2), ВНИИЭ (гл. II-5, IV-2, V-3), ОРГРЭС (гл. I-5, I-6, II-3, II-5, IV-2), трест Электроцентромонтаж (гл. I-8); организации Государственного производственного комитета по монтажным и специальным работам СССР: ГПИ Тяжпромэлектропроект, ГПИ Электропроект, трест Центроэлектромонтаж (гл. I-2, I-7, III-4, IV-1, IV-2, IV-3); Московский энергетический институт (гл. I-2, I-3, I-4, II-4, II-5, VII-5); Новочеркасский политехнический институт (гл. V-6); Научно-исследовательский институт кабельной промышленности (гл. I-3); ГИАП (гл. VII-3, VII-4); Гипротеатр (гл. VII-2); Институт электросварки им. Е.О. Патона АН УССР (гл. VII-6); ВНИИЭТО (гл. VII-5); Гипроторф (гл. VII-7), ЦНИИПО и Высшая школа МООП РСФСР (гл. VII-3 и VII-4).

При составлении Правил учтены решения совещаний научно-технических обществ энергетической промышленности, а также рекомендации энергосистем, энергосбытов, проектных и монтажных организаций, заводов и др.

В ПУЭ принята следующая нумерация: для параграфов — номер раздела, главы, параграфа; для глав — номер раздела, главы. Так, например, II-5-22 обозначает § 22, гл. 5, разд. II ПУЭ.

При дополнении Правил после издания новым параграфом ему присваивается номер предыдущего параграфа с добавлением прописной порядковой буквы по алфавиту, например II-5-22А.

В настоящее четвертое издание Правил включены дополнения и уточнения, принятые решениями Технического управления по эксплуатации энергосистем № Э-14/64 от 26 июня 1964 г. и № Э-2/65 от 4 января 1965 г.

Раздел I

ОБЩИЕ ПРАВИЛА

Глава I-1 <*>

ОБЩАЯ ЧАСТЬ

<*> Утверждена Техническим управлением МЭС и Государственной инспекцией по промэнергетике и энергонадзору МЭС 2 июля 1956 г.; внесены изменения Союзглавэнерго решением № Э-22/60 от 5 августа 1960 г. и Техническим управлением по эксплуатации энергосистем Государственного производственного комитета по энергетике и электрификации СССР 20 августа 1963 г.

ОБЛАСТЬ ПРИМЕНЕНИЯ, ОПРЕДЕЛЕНИЯ

I-1-1. Правила устройства электроустановок (ПУЭ) распространяются на вновь сооружаемые и реконструируемые электроустановки с различными напряжениями до 500 кв включительно, за исключением специальных электроустановок, в отношении которых ПУЭ обязательны в той мере, в какой они не изменены специальными правилами.

Отдельные требования настоящих Правил можно применять для действующих электроустановок, если это дает возможность упрощения электроустановки за счет снятия части оборудования, а также когда расходы по реконструкции окупаются за счет снижения эксплуатационных расходов не более чем в пять лет.

I-1-2. ПУЭ разработаны с учетом обязательности проведения в условиях эксплуатации планово-предупредительных и профилактических испытаний, ремонтов электроустановок и их электрооборудования, а также систематического обучения и проверки обслуживающего персонала в объеме требований действующих Правил технической эксплуатации и Правил по технике безопасности.

I-1-3. Электроустановками называются установки, в которых производится, преобразуется, распределяется и потребляется электроэнергия.

Электроустановки разделяются Правилами на электроустановки напряжением до 1000 в и электроустановки напряжением выше 1000 в.

I-1-4. Открытыми или наружными электроустановками называются электроустановки, находящиеся на открытом воздухе, а закрытыми или внутренними электроустановками — находящиеся в закрытом помещении.

Открытые электроустановки, защищенные только навесами, сетчатыми ограждениями и т.п., рассматриваются как наружные.

I-1-5. Электропомещениями называются помещения или отгороженные, например сетками, части помещения, доступные только для обслуживающего персонала (см. I-1-27), в которых установлено находящееся в эксплуатации электрооборудование, предназначенное для производства, преобразования или распределения электроэнергии.

I-1-6. Сухими помещениями называются помещения, в которых относительная влажность не превышает 60%. При отсутствии в таких помещениях условий, приведенных в I-1-10, I-1-11 и I-1-12, они называются нормальными.

I-1-7. Влажными помещениями называются помещения, в которых пары или конденсирующаяся влага выделяются лишь временно и притом в небольших количествах и относительная влажность в которых более 60%, но не превышает 75%.

I-1-8. Сырыми помещениями называются помещения, в которых относительная влажность длительно превышает 75%.

I-1-9. Особо сырыми помещениями называются помещения, в которых относительная влажность воздуха близка к 100% (потолок, стены, пол и предметы, находящиеся в помещении, покрыты влагой).

I-1-10. Жаркими помещениями называются помещения, в которых температура длительно превышает +30 °C.

I-1-11. Пыльными помещениями называются помещения, в которых по условиям производства выделяется технологическая пыль в таком количестве, что она может оседать на проводах, проникать внутрь машин, аппаратов и т.п.

Пыльные помещения разделяются на помещения с проводящей пылью и помещения с непроводящей пылью.

I-1-12. Помещениями с химически активной средой называются такие помещения, в которых по условиям производства постоянно или длительно содержатся пары или образуются отложения, действующие разрушающе на изоляцию и токоведущие части электрооборудования.

I-1-13. В отношении поражения людей электрическим током различаются:

1. Помещения с повышенной опасностью, характеризующиеся наличием в них одного из следующих условий, создающих повышенную опасность:

а) сырости или проводящей пыли (см. I-1-8 и I-1-11);

б) токопроводящих полов (металлических, земляных, железобетонных, кирпичных и т.п.);

в) высокой температуры (см. I-1-10);

г) возможности одновременного прикосновения человека к имеющим соединение с землей металлоконструкциям зданий, технологическим аппаратам, механизмам и т.п., с одной стороны, и к металлическим корпусам электрооборудования, — с другой.

2. Особо опасные помещения, характеризующиеся наличием одного из следующих условий, создающих особую опасность:

а) особой сырости (см. I-1-9);

б) химически активной среды (см. I-1-12);

в) одновременного наличия двух или более условий повышенной опасности (п. 1).

3. Помещения без повышенной опасности, в которых отсутствуют условия, создающие «повышенную опасность» и «особую опасность» (п. п. 1 и 2).

I-1-14. Машинами и аппаратами открытыми называются машины или аппараты, не имеющие специальных приспособлений для предохранения от случайного прикосновения к вращающимся и токоведущим частям, а также для предотвращения попадания внутрь них посторонних тел.

I-1-15. Машинами или аппаратами защищенными называются машины или аппараты, имеющие приспособления для предохранения от случайного прикосновения к вращающимся и токоведущим частям, а также для предотвращения попадания внутрь них посторонних предметов.

I-1-16. Машинами или аппаратами каплезащищенными называются защищенные машины или аппараты, имеющие приспособления для предохранения их внутренних частей от попадания капель влаги, падающих отвесно.

I-1-17. Машинами или аппаратами брызгозащищенными называются защищенные машины или аппараты, имеющие приспособления для предохранения от попадания внутрь них водяных брызг, падающих под углом до 45° к вертикали с любой стороны.

I-1-18. Машинами или аппаратами закрытыми называются машины или аппараты, у которых внутренняя полость отделена от внешней среды оболочкой, защищающей их внутренние части от проникновения пыли.

I-1-19. Машинами или аппаратами обдуваемыми называются закрытые машины или аппараты, снабженные вентиляционным устройством для обдувания их наружной части.

I-1-20. Машинами или аппаратами продуваемыми называются брызгозащищенные машины или аппараты, в которых имеется возможность охлаждения их внутренних частей посторонним воздухом (или каким-либо иным агентом).

В случае отвода охлаждающего воздуха (или иного агента) вне помещения продуваемые машины или аппараты являются закрытыми для данного помещения.

I-1-21. Аппаратами пыленепроницаемыми называются аппараты, имеющие оболочку, уплотненную таким образом, что она не допускает проникновения внутрь аппарата тонкой пыли.

I-1-22. Аппаратами маслонаполненными называются аппараты, у которых все нормально искрящие части погружены в масло таким образом, что исключается возможность соприкосновения между этими частями и окружающим воздухом, а неискрящие части заключены в закрытую или пыленепроницаемую оболочку.

I-1-23. Машинами или аппаратами взрывозащищенными называются машины или аппараты, имеющие одно из исполнений, допущенных к применению во взрывоопасных помещениях всех или некоторых классов.

I-1-24. Номинальным током, напряжением, коэффициентом мощности и т.д. машины или аппарата называются обозначенные на их табличках соответствующие величины.

I-1-25. Предметы электрооборудования или отдельные части их по своим физическим свойствам, необходимым для обеспечения надежности их эксплуатации, могут быть:

1. Огнестойкими, если они не зажигаются и не обугливаются, а также если они, будучи зажжены, не продолжают самостоятельно гореть или тлеть.

2. Дугостойкими, если они не претерпевают изменений при воздействии электрической дуги, возникающей в нормальных условиях работы.

3. Влагостойкими, если они не претерпевают изменений при воздействии влаги.

4. Нагревостойкими, если они не претерпевают изменений при воздействии высоких температур.

5. Химически стойкими, если они не претерпевают изменений при воздействии химических реагентов.

I-1-26. Строительные материалы и конструкции по степени возгораемости в соответствии с противопожарными требованиями Строительных Норм и Правил (СНиП) Госстроя СССР разделяются на три группы в соответствии с табл. I-1-1.

Таблица I-1-1

ГРУППЫ ВОЗГОРАЕМОСТИ СТРОИТЕЛЬНЫХ МАТЕРИАЛОВ И КОНСТРУКЦИЙ

Предел огнестойкости строительных конструкций определяется периодом времени, ч, от начала испытания конструкции на огнестойкость до возникновения одного из следующих признаков:

образования в конструкции сквозных трещин;

повышения температуры на необогреваемой поверхности конструкции в среднем более чем на 140 °C или в любой точке этой поверхности более чем на 180 °C, по сравнению с температурой конструкции до испытания, или более 220 °C независимо от температуры конструкции до испытания;

потери конструкцией несущей способности (обрушения).

I-1-27. Квалифицированным обслуживающим персоналом называются лица, имеющие квалификацию, предусмотренную действующими правилами технической эксплуатации и правилами по технике безопасности, сдавшие испытание в объеме, обязательном для данной работы (должности).

ОБЩИЕ УКАЗАНИЯ ПО УСТРОЙСТВУ ЭЛЕКТРОУСТАНОВОК

I-1-28. Для обозначения обязательности выполнения требований ПУЭ применяются термины: «должно», «необходимо», «следует».

Термин «как правило» означает, что данное решение является лучшим и поэтому должно применяться в большинстве случаев.

Термин «рекомендуется» означает, что данное решение является одним из лучших, но не обязательным.

Термин «допускается» означает, что данное решение является удовлетворительным, а в ряде случаев вынужденным (вследствие стесненных условий, отсутствия необходимого оборудования, материалов и т.п.).

I-1-29. Принятые ПУЭ размеры и нормы с указанием «не менее» являются наименьшими. При выборе наиболее рациональных размеров и норм необходимо учитывать опыт эксплуатации и монтажа, требования по технике безопасности и пожарной безопасности.

Все числовые величины, приведенные в Правилах с предлогами «от» и «до», следует принимать «включительно».

I-1-30. Применяемые в электроустановках электрооборудование (машины, трансформаторы, аппараты, измерительные приборы, аппараты защиты, провода, кабели и пр.), масло для него, а также материалы должны соответствовать требованиям ГОСТ или технических условий, утвержденных в установленном порядке.

На электрооборудовании должны быть таблички с техническими данными, предусмотренными ГОСТ или техническими условиями.

I-1-31. Конструкция, вид исполнения, способ установки и класс изоляции применяемых машин, аппаратов, приборов, кабелей, проводов и прочего электрооборудования должны соответствовать номинальному напряжению сети или электроустановки, условиям окружающей среды и требованиям соответствующих глав ПУЭ.

I-1-32. Применяемое в электроустановках электрооборудование по своим нормированным, гарантийным и расчетным характеристикам должно соответствовать условиям работы данной электроустановки.

I-1-33. Коммутационные аппараты с разрывом цепи в воздухе, применяемые в высокогорных электроустановках, должны быть проверены по условиям отключения при пониженном давлении.

I-1-34. Электрооборудование и связанные с ними конструкции должны быть защищены от коррозии защитными покрытиями, стойкими в отношении воздействия окружающей среды.

Окраска по возможности должна соответствовать общему фону окраски помещений, строительных конструкций и технологического оборудования.

I-1-35. Строительная часть электроустановок (конструкции здания и его элементов, отопление, вентиляция, водоснабжение и пр.) должна выполняться в соответствии с действующими Строительными Нормами и Правилами (СНиП) Госстроя СССР при обязательном выполнении дополнительных требований, приведенных в ПУЭ.

I-1-36. Сооружение электроустановок без постоянного дежурства персонала должно выполняться, как правило, без специальных помещений для пультов и щитов управления, без служебных помещений для персонала, мастерских и лабораторий, без водопровода и канализации на подстанциях и без жилищно-коммунальных и культурно-бытовых сооружений.

I-1-37. Проектирование и выбор вариантов электроустановок должны производиться на основе технико-экономических сравнений, применения простых и надежных схем, опыта эксплуатации, внедрения новейшей техники, наименьшего расхода цветных и других дефицитных материалов, оборудования и т.п.

I-1-38. В электроустановках должна быть обеспечена возможность легкого распознавания частей, относящихся к отдельным их элементам (простота и наглядность схем, надлежащее расположение электрооборудования, надписи, маркировка, расцветка).

I-1-39. Окраска одноименных шин в каждой электроустановке должна быть одинаковой.

Шины должны быть окрашены в следующие цвета:

1. При переменном токе: фаза А — желтый, фаза В — зеленый и фаза С — красный; нулевые шины: при изолированной нейтрали — белый, при заземленной нейтрали — черный цвет (см. также I-7-69).

Резервная шина при переменном токе окрашивается в цвет резервируемой фазы.

2. При однофазном токе: проводник, присоединенный к началу обмотки источника питания, — в желтый, к концу обмотки — красный цвет.

Шины однофазного тока, если они являются ответвлением от шин трехфазной системы, окрашиваются в цвет соответствующей фазы трехфазного тока.

3. При постоянном токе: положительная шина (+) — красный, отрицательная (-) — синий и нейтральная — белый цвет.

I-1-40. При окраске шин необходимо руководствоваться нижеследующим:

1. В закрытых распределительных устройствах при переменном трехфазном токе шины должны быть окрашены в следующие цвета:

а) сборные шины при вертикальном расположении: верхняя шина (А) — желтый, средняя шина (В) — зеленый, нижняя шина (С) — красный цвет. При расположении шин горизонтально, наклонно или по треугольнику: шина, наиболее удаленная от персонала, (А) — желтый, средняя (В) — зеленый и ближайшая к персоналу (С) — красный цвет;

б) ответвления от сборных шин: левая шина (А) — желтый, средняя шина (В) — зеленый, правая шина (С) — красный цвет, если смотреть на шины из коридора обслуживания (при наличии трех коридоров — из центрального).

2. В открытых распределительных устройствах при переменном трехфазном токе шины должны быть окрашены в следующие цвета:

а) сборные и обходные шины: шина (А), ближайшая к силовым трансформаторам, — желтый, средняя шина (В) — зеленый, отдаленная (С) — красный цвет;

б) ответвления от системы сборных шин; левая шина (А) — желтый, средняя шина (В) — зеленый, правая шина (С) — красный цвет, если смотреть из открытого распределительного устройства на выводы от трансформаторов;

в) в открытых электроустановках с гибкой ошиновкой расцветка фаз производится путем окраски арматуры изоляторов на аппаратах (см. также II-2-9).

3. При постоянном токе шины должны быть окрашены в следующие цвета:

а) сборные шины, расположенные вертикально: верхняя шина, нейтральная — белый, средняя (-) — синий, нижняя (+) — красный цвет;

б) сборные шины, расположенные горизонтально: шина нейтральная, наиболее удаленная, — белый, средняя (-) — синий, ближайшая (+) — красный цвет, если смотреть на шины из коридора обслуживания;

в) ответвления от сборных шин: левая шина, нейтральная — белый, средняя (-) — синий, правая (+) — красный, если смотреть на шины из коридора обслуживания.

4. В отдельных случаях допускаются отступления от требований, приведенных в п. п. 1 - 3, в отношении чередования окраски крайних шин, если выполнение их связано с существенным усложнением монтажа или необходимостью установки специальных скруточных опор вблизи шин подстанций для транспозиции проводов ВЛ (см. также II-5-6).

I-1-41. Для защиты установок связи от опасных и мешающих влияний электроустановок должны приниматься меры в соответствии с действующими Правилами ограждения установок связи от вредного действия силовых электроустановок, а для защиты радиоустановок — с требованиями по подавлению промышленных радиопомех.

ЗАЩИТНЫЕ И ПРОТИВОПОЖАРНЫЕ МЕРЫ И СРЕДСТВА

I-1-42. Безопасность сооружаемых электроустановок обеспечивается путем применения:

надлежащей изоляции, а в отдельных случаях — повышенной;

соответствующих разрывов до токоведущих частей или их закрытия;

защитных ограждений;

блокировки аппаратов и ограждений для предотвращения ошибочных операций;

надежного и быстродействующего автоматического отключения случайно оказавшихся под напряжением частей электрооборудования и поврежденных участков сети;

заземления корпусов электрооборудования и элементов установок, могущих оказаться под напряжением;

выравнивания потенциалов, разделяющих трансформаторов, напряжений 36 в и ниже;

предупредительной сигнализации, надписей и плакатов;

защитных средств.

I-1-43. В сетях напряжением до 1000 в в местах, где по условиям безопасности электроприемники не могут питаться непосредственно от сети, следует применять разделяющие трансформаторы либо понижающие трансформаторы с вторичным напряжением 36 в и ниже.

При применении этих трансформаторов необходимо руководствоваться нижеследующим:

1. Разделяющие трансформаторы служат для отделения электроприемников от первичной сети и сети заземления. Они должны удовлетворять специальным техническим условиям в отношении повышенной надежности конструкции и повышенных испытательных напряжений.

2. От разделяющих трансформаторов разрешается питание только одного электроприемника с защитой плавкой вставкой или током уставки автомата на первичной стороне не более 15 а.

Вторичное напряжение разделяющих трансформаторов должно быть не выше 380 в.

3. Заземление вторичной обмотки разделяющих трансформаторов и питающихся от них электроприемников запрещается.

Корпус трансформатора должен быть заземлен.

4. Понижающие трансформаторы с вторичным напряжением 36 в и ниже могут служить в качестве разделяющих, если они удовлетворяют требованиям, приведенным в п. п. 1, 2 и 3.

Если понижающие трансформаторы не являются разделяющими, то следует заземлять корпус трансформатора, один из выводов, либо нейтраль или среднюю точку вторичной обмотки.

I-1-44. В электропомещениях с установками напряжением до 1000 в голые и изолированные токоведущие части, доступные прикосновению, допускаются без защиты от него, если по местным условиям такая защита не является необходимой для каких-либо иных целей (например, для защиты от механических воздействий); доступные прикосновению части должны быть расположены таким образом, чтобы нормальное обслуживание не было сопряжено с опасностью прикосновения к ним.

I-1-45. В жилых, общественных, торговых и тому подобных помещениях защитные закрытия токоведущих частей должны быть сплошные. В помещениях производственных и электропомещениях допускаются также сетчатые и дырчатые защитные закрытия.

I-1-46. Ограждения и закрытия должны быть выполнены таким образом, чтобы снятие или открывание их возможно было лишь при помощи ключей или инструментов.

I-1-47. Все ограждения и защитные закрытия должны обладать в соответствии с местными условиями достаточной механической прочностью. При напряжении выше 1000 в толщина металлических закрытий должна быть не менее 1 мм. Защитные закрытия проводов по возможности должны быть введены в машины, аппараты и приборы.

I-1-48. Для защиты обслуживающего персонала от поражения электрическим током, от действия электрической дуги и т.п. все электроустановки должны быть снабжены защитными средствами в соответствии с действующими «Правилами пользования и испытания защитных средств, применяемых в электроустановках», утвержденных Государственным производственным комитетом по энергетике и электрификации СССР и Президиумом ЦК профсоюза рабочих электростанций и электропромышленности.

I-1-49. Безопасность электроустановок, содержащих маслонаполненное электрооборудование и аппараты, а также оборудование, покрытое и пропитанное маслами, лаками, битумами и т.п., в отношении пожара обеспечивается требованиями, приведенными в соответствующих главах ПУЭ.

Кроме того, указанные электроустановки при сдаче их в эксплуатацию должны быть снабжены противопожарными средствами и инвентарем в соответствии с местными инструкциями, согласованными с органами Государственного пожарного надзора.

ПРИСОЕДИНЕНИЕ ЭЛЕКТРОУСТАНОВОК К ЭНЕРГОСИСТЕМЕ

I-1-50 <*>. Присоединение электроустановки к энергосистеме производится по согласованию с соответствующей энергосистемой в соответствии с «Правилами пользования электрической энергией», а также заданными техническими условиями на присоединение, в которых указываются:

<*> Согласовано с Госстроем СССР 29 апреля 1953 г.

1. Необходимость проработки варианта (на базе теплового потребления объекта) сооружения ТЭЦ, связанной с энергосистемой.

2. Данные о других потребителях в районе проектирования нового объекта.

3. Точка присоединения (подстанция, электростанция или линия электропередачи), ориентировочные уровни напряжения в точках присоединения.

4. Напряжения, при которых возможно выполнение питающих воздушных или кабельных линий, ожидаемый ориентировочный уровень напряжения и средства его регулирования, требования к трассе линии; для сверхлимитных объектов указывается необходимость разработки вариантов в отношении числа цепей и их сечений.

5. Обоснованная необходимость в производстве работ по усилению существующей сети в связи с появлением нового объекта (увеличение сечений, замена и увеличение трансформаторной мощности и др.).

6. Специфические требования к подстанциям и устройствам потребителей, к которым присоединяются питающие линии энергосистемы (необходимость автоматической защиты на вводах, допустимость параллельной работы питающих линий, необходимость резервных ячеек).

7. Расчетные величины токов короткого замыкания.

8. Требования к релейной защите, автоматике, изоляции, защите от перенапряжений.

9. Мероприятия по коэффициенту мощности.

10. Требования к учету электроэнергии.

11. Условия присоединения печных электроустановок, установок токов высокой частоты и др.

12. Требования к подсобным и вспомогательным сооружениям (связь и др.).

13. Рекомендации о применении типовых проектов энергосооружений и установок.

Проекты электроустановок должны быть также согласованы с заинтересованными организациями, ведомствами и т.п., интересы которых затрагиваются при сооружении электроустановок.

ПЕРЕДАЧА ЭЛЕКТРОУСТАНОВОК В ЭКСПЛУАТАЦИЮ

I-1-51. Законченные строительством электроустановки и установленное в них электрооборудование должны быть подвергнуты приемо-сдаточным испытаниям в соответствии с гл. I-8.

I-1-52. Законченные строительством электроустановки вводятся в промышленную эксплуатацию только после приемки их приемочными комиссиями согласно действующим положениям или инструкциям. Акт комиссии подлежит утверждению организацией, назначившей комиссию.

Глава I-2 <*>

ЭЛЕКТРИЧЕСКИЕ СЕТИ И ЭЛЕКТРОСНАБЖЕНИЕ

<*> Утверждена Техническим управлением МЭС и Государственной инспекцией по промэнергетике и энергонадзору МЭС 2 июля 1956 г.; внесены изменения этими же организациями решением № 15/Э от 4 декабря 1958 г., а также Техническим управлением по эксплуатации энергосистем Государственного производственного комитета по энергетике и электрификации СССР 20 августа 1963 г.

ОБЛАСТЬ ПРИМЕНЕНИЯ, ОПРЕДЕЛЕНИЯ

I-2-1. Настоящая глава Правил распространяется на электрические сети энергосистем, промышленных предприятий, городов и др.

Электроснабжение подземных, тяговых и тому подобных установок, кроме требований настоящей главы, должно соответствовать также требованиям специальных правил.

I-2-2. Энергетической системой (энергосистемой) называется совокупность электростанций, линий электропередачи, подстанций и тепловых сетей, связанных в одно целое общностью режима и непрерывностью процесса производства и распределения электрической и тепловой энергии.

I-2-3. Электрической системой называется часть энергосистемы, состоящая из генераторов, распределительных устройств, электрических сетей (подстанций и линий электропередачи различных напряжений) и электроприемников.

I-2-4. Подстанцией называется — см. IV-2-5.

I-2-5. Распределительным пунктом (РП) называется подстанция промышленного предприятия или городской электрической сети, предназначенная для приема и распределения электроэнергии на одном напряжении без преобразования и трансформации.

I-2-6. Центром питания (ЦП) называется распределительное устройство генераторного напряжения электростанции или распределительное устройство вторичного напряжения понизительной подстанции энергосистемы, имеющей устройство для регулирования напряжения, к которому присоединены распределительные сети данного района.

I-2-7. Независимым источником питания называется источник питания данного объекта, на котором сохраняется напряжение при исчезновении его на других источниках.

К числу независимых источников питания относятся распределительные устройства двух электростанций или центров питания, а также две секции сборных шин электростанции или подстанции при одновременном соблюдении следующих двух условий: 1. каждая из секций в свою очередь имеет питание от независимого источника; 2. секции не связаны между собой или имеют связь, автоматически отключаемую при нарушении нормальной работы одной из секций.

I-2-8. Глубоким вводом называется система электроснабжения с приближением высшего напряжения к электроустановкам потребителей с наименьшим количеством ступеней промежуточной трансформации и аппаратов.

I-2-9. Питающей линией называется линия, питающая РП или подстанцию от ЦП, без распределения электроэнергии по ее длине.

I-2-10. Распределительной линией называется линия, питающая ряд трансформаторных подстанций от ЦП или РП, или вводы к электроустановкам потребителей.

I-2-11. Встречным регулированием напряжения называется такое регулирование, при котором на шинах электростанций и понизительных подстанций в часы максимума нагрузки поддерживается повышенное, а в часы минимума нагрузки — пониженное напряжение.

ОБЩИЕ ТРЕБОВАНИЯ

I-2-12. Вопросы электроснабжения электроустановок потребителей, в том числе выбор числа и расположения подстанций, должны решаться комплексно с учетом состояния общей энергетики данного района (наличие гидроресурсов, местного или отбросного топлива, потребления тепла, возможности питания от крупных электростанций, находящихся в соседних районах), выявления всех потребителей и перспектив развития народного хозяйства района на ближайшие 10 лет, а также с учетом условий резервирования.

I-2-13. Преимущества проектируемого варианта электроснабжения устанавливаются сравнением первоначальных затрат и годовых расходов с учетом срока окупаемости в 5 — 8 лет и технических качеств. При равенстве показателей или небольших преимуществах (10 — 15%) сети низшего напряжения предпочтение должно быть отдано сети более высокого напряжения.

I-2-14. Проектирование, строительство и реконструкция электрических сетей (энергосистем, промышленных и городских) должны выполняться с выявлением очередности развития и возможности последующего их расширения с учетом перспектив развития на срок не менее 10 лет.

I-2-15. Пропускная способность линий электропередачи и трансформаторов для связи с энергосистемой промышленного предприятия, имеющего собственную электростанцию, должна обеспечивать:

1. Выпуск избыточной мощности электростанций в энергосистему при всех возможных режимах.

2. Пропуск недостающей мощности на электростанции при выходе из работы (авария, плановый ремонт, проверка) наиболее мощного генератора.

I-2-16. Все электростанции, находящиеся в одном районе, независимо от их ведомственной принадлежности должны объединяться на параллельную работу.

Близко расположенные энергосистемы должны соединяться между собой.

I-2-17. С целью уменьшения в электрических сетях резервов рекомендуется устройство связей между сетями различных ведомств (промышленные предприятия, коммунально-бытовые потребители и др.) для взаимного резервирования нагрузок.

I-2-18. Промышленные предприятия с нагрузкой, меньшей чем пропускная способность применяемых в данной сети питающих линий, должны питаться объединенно с коммунально-бытовыми потребителями.

Крупные промышленные предприятия, нагрузка которых обеспечивает высокое использование пропускной способности питающих линий, должны питаться отдельно по собственным линиям.

При сооружении вне населенного пункта нового промышленного предприятия, когда вблизи него создаются новый город или поселок, которые могут питаться от электрических сетей этого предприятия, схемой электроснабжения должна быть предусмотрена возможность выделения указанной коммунально-бытовой нагрузки на самостоятельные питающие линии.

I-2-19. Электрические сети напряжением 6 — 35 кв должны работать с изолированной или заземленной через дугогасящие аппараты нейтралью.

Компенсация емкостного тока замыканий на землю при помощи дугогасящих аппаратов должна применяться:

1. В сетях напряжением 35 кв — при токах замыкания на землю более 10 а.

2. В сетях напряжением 15 — 20 кв — при токах замыкания на землю более 15 а.

3. В сетях напряжением 6 — 10 кв — при токах замыкания на землю более 30 и 20 а соответственно.

4. В схемах 6 — 20 кв блоков генератор — трансформатор — при токах замыкания на землю более 5 а.

При токах замыкания на землю 50 а и более рекомендуется не менее двух дугогасящих катушек.

I-2-20. Подстанции, как правило, должны проектироваться с учетом эксплуатации их без постоянного дежурства персонала с применением устройств автоматики, а в случаях необходимости — простейших устройств телемеханики и сигнализации об аварийных отключениях и т.п.

Щиты управления должны предусматриваться только на узловых подстанциях, питающих другие подстанции.

I-2-21. При выполнении телефонной связи между подстанциями, распределительными устройствами, с диспетчерским персоналом или с персоналом, осуществляющим руководство электрохозяйством промышленного предприятия, должны быть максимально использованы межцеховая и городская телефонные связи и т.п.

I-2-22. Все электрооборудование присоединений реактированных линий следует выбирать из расчета токов короткого замыкания за реактором (см. также I-4-7).

I-2-23. Стандартные разъединители и отделители допускается применять для отключения и включения:

1. трансформаторов напряжения, зарядного тока сборных шин и оборудования;

2. зарядного тока кабельных линий напряжением до 10 кв длиною до 10 км;

3. уравнительного тока линий при условии, что разность напряжений на разъединителе или отделителе после отключения составит не более 2% номинальной величины;

4. тока замыкания на землю: 5 а — для линий напряжением 20 — 35 кв и 30 а — для линий напряжением 10 кв и ниже.

Разрешается также производство операций по:

разземлению и заземлению разъединителями нейтрали трансформаторов;

отключению и включению разъединителями дугогасящих катушек (при отсутствии в сети замыкания на землю);

включению и отключению обходных разъединителей (при включенном шунтируемом ими выключателе).

Определение мощности ненагруженных силовых трансформаторов и длины воздушных линий электропередачи в зависимости от напряжения, которые допускается отключать и включать стандартными разъединителями и отделителями, а также способ установки разъединителей и отделителей и расстояние между их полюсами производится в соответствии с действующими директивными материалами.

I-2-24. В качестве оперативного тока на подстанциях должен применяться переменный ток во всех случаях, когда это возможно и ведет к упрощению и удешевлению электроустановок.

I-2-25. В сетях следует по возможности применять воздушные линии электропередачи вместо кабельных, при этом при числе линий две и более — двухцепные и с большим числом цепей.

Рекомендуется широко применять голые токопроводы для канализации электроэнергии взамен большого числа кабелей с прокладкой их в шинных туннелях, закрытых эстакадах (галереях), открыто на опорных конструкциях и т.п.

Рекомендуется также совместная подвеска на опорах линий электропередачи проводов линий разных напряжений и назначений в соответствии с требованиями, приведенными в гл. II-4 и II-5.

I-2-26. Выбор сечений проводов, кабелей и шин следует производить с учетом:

1. экономической плотности тока в соответствии с гл. I-3;

2. пропускной способности по нагреву при нормальном и аварийном режимах в соответствии с гл. I-3;

3. потери напряжения в нормальном и аварийном режимах, выбранных в соответствии с I-2-42;

4. устойчивости при режиме короткого замыкания в соответствии с гл. I-4;

5. данных механического расчета;

6. режимов короткого замыкания (I-4-2, п. 1, б);

7. короны (I-3-27).

КАТЕГОРИИ ЭЛЕКТРОПРИЕМНИКОВ И ОБЕСПЕЧЕНИЕ НАДЕЖНОСТИ ЭЛЕКТРОСНАБЖЕНИЯ

I-2-27. В отношении обеспечения надежности электроснабжения электроприемники разделяются на следующие три категории:

1-я категория — электроприемники, нарушение электроснабжения которых может повлечь за собой: опасность для жизни людей, значительный ущерб народному хозяйству, повреждение оборудования, массовый брак продукции, расстройство сложного технологического процесса, нарушение особо важных элементов городского хозяйства.

2-я категория — электроприемники, перерыв в электроснабжении которых связан с массовым недоотпуском продукции, простоем рабочих, механизмов и промышленного транспорта, нарушением нормальной деятельности значительного количества городских жителей.

3-я категория — все остальные электроприемники, не подходящие под определения 1-й и 2-й категорий (например, электроприемники цехов несерийного производства, вспомогательных цехов, небольшие поселки и т.п.).

I-2-28. Электроприемники 1-й категории должны обеспечиваться электроэнергией от двух независимых источников питания, и перерыв их электроснабжения может быть допущен лишь на время автоматического ввода резервного питания.

При небольшой мощности электроприемников 1-й категории в качестве второго источника питания могут быть использованы передвижные электростанции, аккумуляторные батареи, двигатели внутреннего сгорания или паровые и т.п., а также перемычки на низшем напряжении от ближайшего пункта, имеющего независимое питание с автоматическим включением резерва (АВР).

Если автоматическим резервированием электроснабжения нельзя обеспечить необходимой непрерывности технологического процесса, последний должен обслуживаться двумя или большим числом совместно действующих технологических агрегатов одинакового назначения, приводы которых питаются от независимых источников питания, если это экономически целесообразно.

Дополнительные мероприятия для повышения надежности электроснабжения электроприемников или электроустановок в целом допускаются только как исключение для особых объектов, при этом такое решение может быть принято проектной организацией лишь по согласованию с энергосистемой.

I-2-29. Для электроприемников 2-й категории допустимы перерывы электроснабжения на время, необходимое для включения резервного питания действиями дежурного персонала или выездной оперативной бригады.

Допускается питание электроприемников 2-й категории по одной воздушной линии напряжением 6 кв и выше. При питании электроприемников по кабелям допускается питание одной линией, но расщепленной не менее чем на два кабеля, присоединенных через самостоятельные разъединители.

При наличии централизованного резерва допускается питание электроприемников 2-й категории одним трансформатором.

I-2-30. Для электроприемников 3-й категории допустимы перерывы электроснабжения на время, необходимое для ремонта или замены поврежденного элемента системы электроснабжения, но не более одних суток.

СХЕМЫ ЭЛЕКТРОСНАБЖЕНИЯ

I-2-31. При строительстве и реконструкции электрических сетей необходимо стремиться к осуществлению надежных простых схем электроснабжения и применению повышенных напряжений. Источники питания следует максимально приближать к центрам нагрузки промышленных предприятий и городов путем устройства глубоких вводов напряжением 500 — 110 кв, сооружения подстанций вблизи центров нагрузки или непосредственно у цехов и внутри них, разукрупнения подстанций и т.п.

Для питания электроустановок отдельных потребителей рекомендуется широко применять глухие ответвления как от одиночных, так и от параллельных линий с установкой на этих ответвлениях разъединителей и отделителей.

Должны также широко применяться простейшие схемы подстанций без силовых выключателей на вводах, без сборных шин на стороне высшего напряжения или с одной системой шин и т.п.

Двойная система шин допускается при наличии обоснования в каждом отдельном случае.

I-2-32. Установку выключателей на вводах следует предусматривать:

1. При необходимости аварийного переключения вводов или параллельной их работе.

2. На вводах крупных узловых и транзитных подстанций.

Вопрос об установке выключателей на вводах подстанции предприятия, питающейся непосредственно от энергосистемы, должен согласовываться с последней.

Установка на вводах выключателей, служащих только для целей коммутации и не снабженных релейной защитой (неавтоматических), допускается лишь в исключительных случаях, когда параметры выключателей нагрузки недостаточны, а применение для коммутации разъединителей недопустимо по условиям эксплуатации.

I-2-33. Предохранители напряжением выше 1000 в в сочетании с разъединителями или выключателями нагрузки рекомендуется применять для защиты от коротких замыканий с установкой их на всех трех фазах линий, силовых трансформаторах (см. I-2-23) и батарей конденсаторов в случаях, когда эти аппараты:

1. Соответствуют параметрам сети (напряжение, ток, ток короткого замыкания).

2. Обеспечивают селективность и надежную чувствительность действий.

I-2-34. Межсекционные силовые выключатели на сборных шинах следует предусматривать лишь при необходимости автоматического включения резерва или на крупных узловых подстанциях.

В остальных случаях секционирование шин следует производить разъединителями. Выключатели нагрузки применять для секционирования шин не рекомендуется.

I-2-35. В схемах распределительных устройств ЦП должно быть учтено ограничение мощности короткого замыкания в питающихся от них промышленных и городских электрических сетях до величин наибольших допустимых разрывных мощностей установленных в этих сетях выключателей.

При ограничении мощности короткого замыкания путем установки реакторов на отходящих линиях допускается установка одного общего реактора для двух и более линий при условии, что каждая линия присоединяется через свой разъединитель. В этих случаях рекомендуется применение расщепленных реакторов.

I-2-36. Электрические сети должны, как правило, рассчитываться на полную нагрузку электроприемников потребителей при аварийных режимах. Допускается проектирование отдельных подстанций с расчетом на автоматическое отключение в аварийном режиме части менее ответственных электроприемников.

I-2-37. <*> При решении вопросов резервирования следует учитывать перегрузочную способность электрооборудования, а также наличие резерва в технологическом оборудовании объекта.

<*> Настоящий параграф согласован с Московским трансформаторным заводом (решение № 15/Э от 14 декабря 1958 г. Технического управления МЭС и Государственной инспекции по промэнергетике и энергонадзору МЭС).

Рекомендуется широкое применение «складского» и «передвижного» резервирования масляных трансформаторов, допуская при аварийных режимах перегрузку трансформаторов на 40% на время максимумов общей суточной продолжительности не более 6 ч в течение не более 5 суток. При этом коэффициент заполнения суточного графика нагрузки трансформатора в условиях его перегрузки должен быть не более 0,75, т.е.

При этом в жаркое время года в случаях необходимости следует применять искусственное охлаждение (см. также I-3-5).

I-2-38. При расчете аварийных режимов не должно учитываться совпадение аварийных и ремонтных отключений нескольких участков сети или линий электропередачи.

I-2-39. Все линии электропередачи системы электроснабжения должны, как правило, нагружаться с соблюдением токораспределения, отвечающего наименьшим потерям электроэнергии. Исключения допускаются для коротких резервных перемычек.

I-2-40. При проектировании электрических сетей (районных, промышленных, городских) должно предусматриваться широкое применение автоматического повторного включения (АПВ) и автоматического ввода резерва (АВР) для электроустановок всех потребителей.

Схемы взаимного резервирования питания электроустановок потребителей должны выполняться в увязке с расстановкой автоматов разгрузки энергосистемы по частоте (АЧР).

I-2-41. При выборе схемы внутризаводского распределения электроэнергии и конфигурации сети необходимо параллельные технологические потоки и взаимно резервирующие друг друга технологические агрегаты питать от разных подстанций, РП или линий электропередачи или же от различных секций шин одной подстанции.

УРОВНИ И РЕГУЛИРОВАНИЕ НАПРЯЖЕНИЙ

I-2-42. Уровни напряжения в соответствующих точках электрической сети должны определяться для максимального и минимального режимов нагрузки. Расчет отклонений напряжения в электрических сетях должен производиться на основе следующих исходных данных:

1. Отклонение напряжения на зажимах электродвигателей от номинального, как правило, должно быть не более +/- 5%; в отдельных случаях допускаются отклонения выше номинального до +10%.

2. Снижение напряжения у наиболее удаленных ламп внутреннего рабочего освещения промышленных предприятий и общественных зданий, а также прожекторных установок наружного освещения должно быть не более 2,5% номинального напряжения ламп, а у наиболее удаленных ламп освещения жилых зданий, аварийного освещения и наружного освещения, выполненного светильниками, не более 5%. Наибольшее напряжение на лампах, как правило, должно быть не более 105% номинального напряжения ламп.

3. При аварийных режимах напряжение на лампах не должно снижаться более чем на 12% от их номинального напряжения.

I-2-43. При нормальных режимах работы энергосистемы на шинах электростанций и на шинах вторичного напряжения подстанций напряжением 35 кв и выше должно быть обеспечено встречное регулирование напряжения в пределах от 0 до +5% номинального напряжения сети.

I-2-44. При нормальном режиме работы ЦП в периоды снижения суммарной нагрузки до 30% и ниже от наибольшей ее величины напряжение на шинах должно поддерживаться на уровне номинального напряжения сети, а в периоды максимума — превышать его не менее чем на 5%. При необходимости и при возможности по режиму ЦП допускается повышать напряжение на шинах в часы максимума до 10%, если при этом отклонение напряжения у ближайших потребителей не превысит наибольшей допустимой величины.

I-2-45. Для регулирования напряжения следует широко применять трансформаторы с автоматическим регулированием напряжения под нагрузкой с диапазоном регулирования 15 — 20%.

Кроме того, должно быть рассмотрено также применение следующих местных средств регулирования напряжения:

вольтодобавочных трансформаторов;

синхронных электродвигателей;

синхронных компенсаторов;

ручного или автоматического регулирования мощности батарей конденсаторов;

связей на напряжения до 1000 в между подстанциями, позволяющими отключать часть трансформаторов в режиме наименьших нагрузок.

I-2-46. Вопрос выбора напряжения и системы питания силовых и осветительных цеховых электросетей напряжением 660 в и ниже должен решаться комплексно во взаимной увязке.

При питании силовых и осветительных электроприемников от общих трансформаторов схема электрической сети должна позволять в нерабочие часы и в выходные дни отключать трансформаторы с переводом питания дежурного освещения на отдельные трансформаторы малой мощности или через перемычки на один из оставляемых в работе трансформаторов.

КОЭФФИЦИЕНТ МОЩНОСТИ

I-2-47. Средневзвешенный коэффициент мощности электроустановок, присоединяемых к электрическим сетям, должен быть не ниже 0,92 — 0,95.

Уменьшение указанной величины допускается в каждом отдельном случае лишь по согласованию с энергосистемой в случае наличия избытков реактивной мощности в энергосистеме и питания электроустановки потребителя непосредственно от шин генераторов электростанций.

I-2-48. Установка на предприятиях всех видов компенсирующего электрооборудования допускается только с разрешения энергосистемы.

I-2-49. Потребители на основании анализа режимов работы электрооборудования должны разработать и осуществить наиболее рациональные мероприятия по повышению коэффициента мощности в соответствии с действующими руководящими указаниями по повышению коэффициента мощности.

ГОРОДСКИЕ ЭЛЕКТРИЧЕСКИЕ СЕТИ НАПРЯЖЕНИЕМ ДО 35 КВ

I-2-50. Отнесение электроприемников городских электрических сетей к категориям по степени обеспечения надежности их электроснабжения (см. I-2-27) должно производиться в соответствии с нижеследующим:

1. К 1-й категории относятся ответственные электроприемники:

особых технических и силовых установок, как то: высотных (выше 16 этажей) зданий (пожарные насосы, лифты и аварийное освещение), узлов радиосвязи, телеграфа, телефонных станций, противопожарных, водопроводных, канализационных и т.п.;

сооружений и объектов с массовым скоплением людей, действующих при искусственном освещении (театры, кино, клубы, крупные стадионы, универмаги и т.п.).

К этой категории относятся также комплексы электроприемников:

особых лечебных помещений, как то: операционных палат больниц и родильных домов, пунктов неотложной помощи и т.п.;

групп городских потребителей с общей нагрузкой более 10000 ква.

При наличии в городе только одного источника питания требования в части резервирования электроприемников 1-й категории от двух независимых источников питания допускается снизить до реальных возможностей, обеспечиваемых данным источником питания. При этом в качестве резервных источников питания могут применяться аккумуляторные батареи, мелкие дизельные электростанции и т.п.

2. Ко 2-й категории относятся ответственные электроприемники силовых установок, технология которых ограничивает допустимые перерывы в электроснабжении.

К этой категории относятся также комплексы электроприемников:

всех зданий высотой более 5 этажей;

административно-общественных зданий;

лечебных и детских учреждений, школ и учебных заведений;

групп городских потребителей с общей нагрузкой электроприемников от 300 до 10000 ква — для кабельных сетей или от 1000 ква и более — для воздушных сетей.

Для отдельных электроприемников 2-й категории, допускается резервирование электроснабжения в аварийных случаях путем устройства временных перемычек на стороне низшего напряжения шланговым проводом протяженностью порядка 50 м.

I-2-51. Обеспечение питания электроприемников городских электрических сетей должно производиться в соответствии с I-2-28, I-2-29 и I-2-30.

Для электроприемников 2-й категории рекомендуется применение автоматических или телемеханических устройств для ввода резерва, если их применение увеличивает капитальные затраты на сооружение городских электрических сетей не более чем на 15%, а также в том случае, когда увеличение капитальных затрат более чем на 10 — 20% компенсируется снижением численности обслуживающего персонала и потерь электроэнергии в сетях в пределах срока окупаемости (5 — 8 лет). В остальных случаях следует применять ручной ввод резерва.

Воздушные линии до 1000 в для питания электроприемников жилых и общественных зданий рекомендуется осуществлять нерезервируемыми.

I-2-52. При составлении генерального плана развития города необходимо предусматривать разработку перспективной схемы электроснабжения города в объеме энергобаланса потребителей, определение источников питания для покрытия потребной мощности сетей и подстанций напряжением 35 кв и выше, а также принципиальное решение в части схем городских электрических сетей всех напряжений.

I-2-53. Проекты сетей должны предусматривать возможность осуществления городских электрических сетей по частям с учетом очередности застройки и роста нагрузок.

I-2-54. В случаях, когда существующая сеть по ее техническому составу и состоянию не может нормально работать из-за значительного роста нагрузок, а также при росте нагрузок к расчетному сроку проектирования более 50% следует рассматривать вопрос о полной реконструкции городских электрических сетей.

I-2-55. Сечение кабельных линий для удовлетворения нагрузок первой очереди застройки должно выбираться с учетом общей схемы питания данного участка.

I-2-56. Расчетные электрические нагрузки электроприемников потребителей, присоединяемых к сети напряжением до 380 в, должны определяться по действующим директивным указаниям.

Для первой очереди развития воздушных сетей напряжением 127 — 380 в в существующих районах жилой застройки расчетные нагрузки допускается определять путем измерения существующих нагрузок с учетом 5 — 15% ежегодного прироста. Если при измерениях напряжение и освещенность будут ниже нормальных, то это должно корректироваться при расчетах.

I-2-57. Рекомендуется принимать следующие коэффициенты участия в максимуме к расчетным нагрузкам потребителей, определенным с учетом коэффициента спроса:

1,0 — для линий сети напряжением до 380 в и сетевых трансформаторов;

0,9 — для линий распределительной сети напряжением 3 — 20 кв;

0,81 — для питающей сети напряжением 3 — 20 кв.

I-2-58. Коэффициент спроса для расчета групповой сети освещения зданий, всех звеньев сети аварийного освещения, а также сети наружного освещения следует принимать равным 1,0.

I-2-59. При отсутствии данных обследований коэффициент спроса для расчета питающей сети рабочего освещения зданий следует принимать равным:

1,0 — для торговых помещений, а также для мелких зданий производственного характера;

0,95 — для производственных зданий, состоящих из отдельных крупных пролетов;

0,9 — для библиотек, зданий административного назначения и помещений общественного питания;

0,85 — для производственных зданий, состоящих из нескольких отдельных помещений;

0,8 — для лечебных, детских и учебных учреждений, конторско-бытовых и лабораторных зданий.

I-2-60. Целесообразность сооружения РП должна быть обоснована сравнением с вариантом непосредственного питания распределительных сетей от ЦП.

I-2-61. Питающие сети напряжением выше 1000 в во всех случаях должны сооружаться по схемам с автоматическим резервированием вводов в РП.

I-2-62. В сетях с автоматическим резервированием питания электроприемников допускается сигнализация аварийных отключений выключателей в РП на диспетчерский пункт.

I-2-63. Для сетей всех напряжений рекомендуется применение в районах застройки более пяти этажей — подземных кабельных линий, а до пяти — воздушных линий.

I-2-64. В случае применения в городских электрических сетях с воздушными линиями разделяющих трансформаторов для защиты от грозовых перенапряжений ЦП, имеющих генераторы и компенсаторы, следует рассматривать техническую целесообразность повышения напряжения воздушных линий до 20 кв с использованием указанных трансформаторов в качество повышающих и осуществления сетей на этом напряжении.

I-2-65. Городские электрические сети напряжением выше 1000 в должны выполняться трехфазными с изолированной нейтралью, как правило, при напряжении не ниже 10 кв. При расширении или реконструкции городских электрических сетей напряжением 6 кв следует переходить на напряжение 10 кв, допуская использование проложенных кабелей 6 кв на напряжение 10 кв после проведения профилактических испытаний напряжением 40 кв постоянного тока и устранения выявленных дефектов.

I-2-66. В новых городах и районах новой сплошной застройки существующих городов распределительные сети должны выполняться трехфазными четырехпроводными с наглухо заземленной нейтралью при напряжении 380/220 в. При реконструкции сетей рекомендуется это же напряжение, а при наличии технико-экономических обоснований 220/127 в. В последнем случае использование существующих трехжильных кабелей допускается или путем применения в качестве нулевой жилы свинцовых и алюминиевых оболочек, или путем применения нейтралеров.

I-2-67. Присоединение электродвигателей и иных нагрузок к распределительной электрической сети или к вводам ТП напряжением 380 в допускается при условии, если колебания напряжения при включении их не будут превышать 2,5% номинального напряжения сети. При числе включений менее 5 раз в сутки колебания напряжения не ограничиваются.

I-2-68. Вся сеть от ЦП до электроприемников должна быть проверена на допустимые отклонения напряжения с учетом режимов напряжения на шинах ЦП.

I-2-69. В случаях, если отклонения напряжения получаются больше соответствующих пределов, необходимо предусматривать в сетях соответствующие технические мероприятия по регулированию напряжения.

I-2-70. При определении отклонения напряжения во внутридомовых сетях потери напряжения до наиболее удаленного электроприемника должны учитываться в размерах до 2,5%.

Глава I-3 <*>

ВЫБОР ПРОВОДНИКОВ ПО НАГРЕВУ, ЭКОНОМИЧЕСКОЙ ПЛОТНОСТИ ТОКА И ПО УСЛОВИЯМ КОРОНЫ

<*> Утверждена техническим управлением МЭС и Государственной инспекцией по промэнергетике и энергонадзору МЭС 2 июля 1956 г.; внесены изменения Союзглавэнерго решениями № Э-8/60 от 9 апреля 1960 г. и № Э-28/60 от 21 декабря 1960 г. и Техническим управлением Государственного производственного комитета по энергетике и электрификации СССР 20 августа 1963 г.

ОБЛАСТЬ ПРИМЕНЕНИЯ

I-3-1. Настоящая глава Правил распространяется на выбор сечений электрических проводников (голые и изолированные провода, кабели и шины) по нагреву, экономической плотности тока и по условиям короны. Если сечение проводника, определенное по этим условиям, получается меньше сечения, требуемого по другим условиям (термическая и динамическая устойчивость при токах короткого замыкания, потери и отклонения напряжения, механическая прочность, защита от перегрузки), то должно приниматься наибольшее сечение, требуемое этими условиями.

ВЫБОР СЕЧЕНИЙ ПРОВОДНИКОВ ПО НАГРЕВУ

I-3-2. Проводники любого назначения должны удовлетворять требованиям в отношении предельно допустимого нагрева с учетом не только нормальных, но и аварийных режимов, а также периодов ремонтов и возможных неравномерностей распределения токов между линиями, секциями шин и т.п. При проверке на нагрев принимается получасовой максимум токовой нагрузки, который представляет собой наибольшую из средних получасовых токовых нагрузок данного элемента сети.

I-3-3. При повторно-кратковременном, кратковременном и тому подобных режимах работы электроприемников (с общей продолжительностью цикла до 10 мин. и продолжительностью рабочего периода не более 4 мин.) в качестве расчетной токовой нагрузки для проверки сечения проводников по нагреву следует принимать токовую нагрузку, приведенную к длительному режиму. При этом:

1. Для медных проводников сечением до 6 кв. мм, а для алюминиевых проводников — до 10 кв. мм токовые нагрузки принимаются как для установок с длительным режимом работы.

2. Для медных проводников сечением более 10 кв. мм, а для алюминиевых проводников — более 16 кв. мм токовые нагрузки принимаются путем умножения на коэффициент \frac{0,875}{\sqrt{\text{ПВ}}} , где ПВ — выраженная в относительных величинах продолжительность рабочего периода (продолжительность включения).

I-3-4. Для кратковременного режима работы с длительностью включения не более 4 мин. и перерывами между включениями, достаточными для охлаждения проводников до температуры окружающей среды, наибольшие допустимые токовые нагрузки следует определять по нормам повторно-кратковременного режима (см. I-3-3). При длительности включения более 4 мин., а также при перерывах недостаточной длительности между включениями наибольшие допустимые токовые нагрузки следует определять как для установок с длительным режимом работы.

I-3-5. Для кабелей с бумажной пропитанной изоляцией напряжением 10 кв и ниже перегрузка должна учитываться только для случаев, когда она возможна по условиям технологического процесса или режима эксплуатации. При этом, если в нормальном длительном режиме работы наибольшая нагрузка не превышает 80% полного длительно допустимого тока по нагреву, то допускается на время ликвидации аварийного режима кратковременная перегрузка до 130% на время максимумов продолжительностью не более шести часов в сутки в течение пяти суток.

I-3-6. Нулевые проводники в четырехпроводной системе трехфазного тока должны иметь проводимость не менее 50% фазных проводов; в необходимых случаях она может быть увеличена до 100% проводимости фазных проводников <*>.

<*> ГОСТ на ряд кабелей предусматривается сечение нулевой жилы с проводимостью менее требуемой, поэтому разрешается применение таких кабелей впредь до соответствующего изменения ГОСТ.

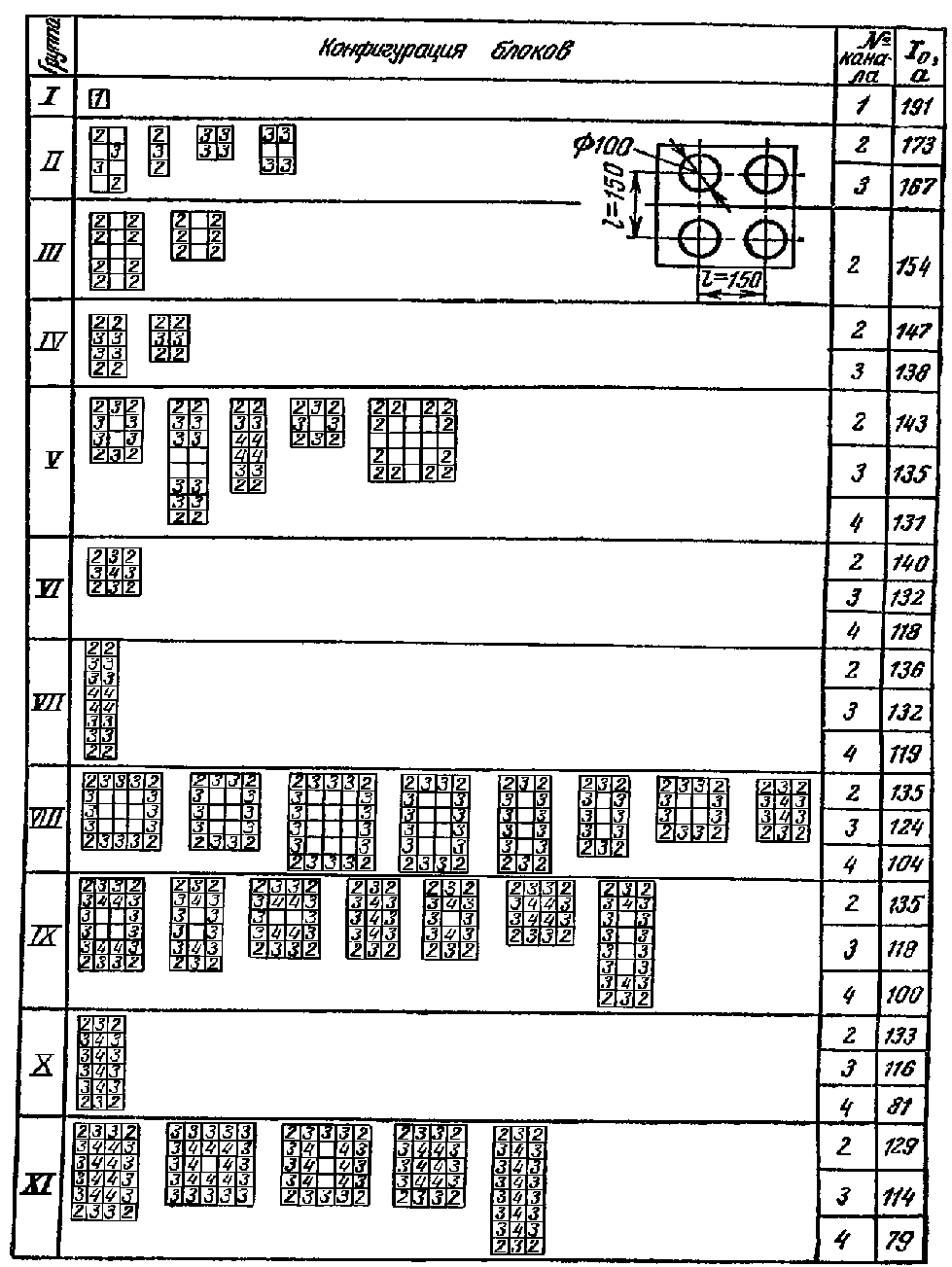

I-3-7. При определении допустимых длительных токовых нагрузок на кабели, голые провода и шины, а также на жесткие и гибкие токопроводы поправочные коэффициенты, приведенные в табл. I-3-36, следует применять только в случаях, когда температура среды значительно отличается от приведенной в I-3-10, I-3-12 и I-3-19 соответственно (районы Крайнего Севера, вечной мерзлоты, тропики и т.п.).

Для голых проводов воздушных линий электропередачи напряжением выше 1000 в поправочные коэффициенты не применяются.

ДОПУСТИМЫЕ ДЛИТЕЛЬНЫЕ ТОКОВЫЕ НАГРУЗКИ НА ПРОВОДА, ШНУРЫ И КАБЕЛИ С РЕЗИНОВОЙ ИЛИ ПЛАСТМАССОВОЙ ИЗОЛЯЦИЕЙ

I-3-8. Допустимые длительные токовые нагрузки на провода с резиновой или полихлорвиниловой изоляцией, шнуры с резиновой изоляцией и кабели с резиновой или пластмассовой изоляцией в свинцовой полихлорвиниловой и резиновой оболочках приведены в табл. I-3-1 — I-3-8 и приняты из расчета нагрева жил +65 °C при окружающей температуре воздуха +25 °C и земли +15 °C.

Таблица I-3-1

ПРОВОДА И ШНУРЫ С РЕЗИНОВОЙ И ПОЛИХЛОРВИНИЛОВОЙ ИЗОЛЯЦИЕЙ С МЕДНЫМИ ЖИЛАМИ

Таблица I-3-2

ПРОВОДА С РЕЗИНОВОЙ И ПОЛИХЛОРВИНИЛОВОЙ ИЗОЛЯЦИЕЙ С АЛЮМИНИЕВЫМИ ЖИЛАМИ

Таблица I-3-3

ПРОВОДА С МЕДНЫМИ ЖИЛАМИ, С РЕЗИНОВОЙ ИЗОЛЯЦИЕЙ В МЕТАЛЛИЧЕСКИХ ЗАЩИТНЫХ ОБОЛОЧКАХ И КАБЕЛИ С МЕДНЫМИ ЖИЛАМИ, С РЕЗИНОВОЙ ИЗОЛЯЦИЕЙ В СВИНЦОВОЙ, ПОЛИХЛОРВИНИЛОВОЙ, НАИРИТОВОЙ ИЛИ РЕЗИНОВОЙ ОБОЛОЧКАХ, БРОНИРОВАННЫЕ И НЕБРОНИРОВАННЫЕ

<*> Токовые нагрузки относятся к проводам и кабелям как с заземляющей жилой, так и без таковой.

Таблица I-3-4

КАБЕЛИ С АЛЮМИНИЕВЫМИ ЖИЛАМИ, С РЕЗИНОВОЙ ИЛИ ПЛАСТМАССОВОЙ ИЗОЛЯЦИЕЙ В СВИНЦОВОЙ, ПОЛИХЛОРВИНИЛОВОЙ И РЕЗИНОВОЙ ОБОЛОЧКАХ, БРОНИРОВАННЫЕ И НЕБРОНИРОВАННЫЕ

Таблица I-3-5

ШНУРЫ ПЕРЕНОСНЫЕ ШЛАНГОВЫЕ ЛЕГКИЕ И СРЕДНИЕ, КАБЕЛИ ПЕРЕНОСНЫЕ ШЛАНГОВЫЕ ТЯЖЕЛЫЕ, КАБЕЛИ ШАХТНЫЕ ГИБКИЕ ШЛАНГОВЫЕ, ПРОЖЕКТОРНЫЕ И ПРОВОДА ПЕРЕНОСНЫЕ С МЕДНЫМИ ЖИЛАМИ

<*> Токовые нагрузки относятся к шнурам, проводам и кабелям как с заземляющей жилой, так и без таковой.

Таблица I-3-6

КАБЕЛИ ПЕРЕНОСНЫЕ ШЛАНГОВЫЕ С МЕДНЫМИ ЖИЛАМИ, С РЕЗИНОВОЙ ИЗОЛЯЦИЕЙ ДЛЯ ТОРФОПРЕДПРИЯТИЙ

<*> Токовые нагрузки относятся к шнурам, проводам и кабелям как с заземляющей жилой, так и без таковой.

Таблица I-3-7

КАБЕЛИ ШЛАНГОВЫЕ С МЕДНЫМИ ЖИЛАМИ, С РЕЗИНОВОЙ ИЗОЛЯЦИЕЙ ДЛЯ ПЕРЕДВИЖНЫХ ЭЛЕКТРОПРИЕМНИКОВ

<*> Токовые нагрузки относятся к кабелям как с заземляющей жилой, так и без таковой.

Таблица I-3-8

ПРОВОДА С МЕДНЫМИ ЖИЛАМИ, С РЕЗИНОВОЙ ИЗОЛЯЦИЕЙ ДЛЯ ЭЛЕКТРИФИЦИРОВАННОГО ТРАНСПОРТА НА НАПРЯЖЕНИЯ 1,3 И 4 КВ

При определении числа проводов, прокладываемых в одной трубе (или жил многожильного проводника), нулевой рабочий провод четырехпроводной системы трехфазного тока (или заземляющая жила) в расчет не принимается.

ДОПУСТИМЫЕ ДЛИТЕЛЬНЫЕ ТОКОВЫЕ НАГРУЗКИ НА КАБЕЛИ С БУМАЖНОЙ ПРОПИТАННОЙ ИЗОЛЯЦИЕЙ

I-3-9. Допустимые длительные токовые нагрузки на кабели напряжением до 35 кв с изоляцией из пропитанной кабельной бумаги в свинцовой, алюминиевой или полихлорвиниловой оболочке приняты в соответствии с допустимыми температурами нагрева жил кабелей по ГОСТ:

при номинальном напряжении до 3 кв +80 °C,

при номинальном напряжении до 6 кв +65 °C,

при номинальном напряжении до 10 кв +60 °C,

при номинальном напряжении до 20 и 35 кв +50 °C.

I-3-10. Для кабелей, проложенных в земле, допустимые длительные токовые нагрузки приведены в табл. I-3-9, I-3-12, I-3-15 - I-3-20 и приняты из расчета прокладки в траншее на глубине 0,7 — 1,0 м не более одного кабеля при температуре земли +15 °C и удельном сопротивлении земли в 120 ом·град./вт (тепловых ом·см).

I-3-11. Для кабелей, проложенных в воде, допустимые длительные токовые нагрузки приведены в табл. I-3-10, I-3-13, I-3-15 - I-3-20 и приняты из расчета температуры воды +15 °C.

I-3-12. Для кабелей, проложенных в воздухе, допустимые длительные токовые нагрузки приведены в табл. I-3-11, I-3-14 - I-3-22 и приняты для расстояний в свету между кабелями при прокладке их внутри и вне зданий и в туннелях не менее 35 мм, а в каналах не менее 50 мм при любом числе проложенных кабелей и температуре воздуха +25 °C.

I-3-13. Допустимые длительные токовые нагрузки на одиночные кабели, прокладываемые в трубах в земле без искусственной вентиляции, должны приниматься как для тех же кабелей, прокладываемых в воздухе.

I-3-14. При смешанной прокладке кабелей допустимые длительные токовые нагрузки должны приниматься для участка трассы с наихудшими тепловыми условиями, если длина его более 10 м. Рекомендуется применять в указанных случаях кабельные вставки большего сечения.

I-3-15. При прокладке нескольких кабелей в земле (включая прокладку в трубах) допустимые длительные токовые нагрузки должны быть уменьшены путем введения коэффициентов, приведенных в табл. I-3-23. При этом не должны учитываться резервные кабели.

Прокладка нескольких кабелей в земле с расстояниями в свету между ними менее 100 мм не рекомендуется.

I-3-16. Допустимые длительные токовые нагрузки на кабели маслонаполненные и газонаполненные, а также на одножильные бронированные кабели должны устанавливаться заводами-изготовителями в зависимости от конструкции кабелей и материалов их бронепокровов.

Таблица I-3-9

КАБЕЛИ С МЕДНЫМИ ЖИЛАМИ, С БУМАЖНОЙ ПРОПИТАННОЙ МАСЛОКАНИФОЛЬНОЙ И НЕСТЕКАЮЩЕЙ МАССАМИ ИЗОЛЯЦИЕЙ, В СВИНЦОВОЙ ИЛИ АЛЮМИНИЕВОЙ ОБОЛОЧКЕ, ПРОКЛАДЫВАЕМЫЕ В ЗЕМЛЕ

<*> Токовые нагрузки на одножильные кабели даны для работы при постоянном токе.

Таблица I-3-10

КАБЕЛИ С МЕДНЫМИ ЖИЛАМИ, С БУМАЖНОЙ ПРОПИТАННОЙ МАСЛОКАНИФОЛЬНОЙ И НЕСТЕКАЮЩЕЙ МАССАМИ ИЗОЛЯЦИЕЙ, В СВИНЦОВОЙ ОБОЛОЧКЕ, ПРОКЛАДЫВАЕМЫЕ В ВОДЕ

Таблица I-3-11

КАБЕЛИ С МЕДНЫМИ ЖИЛАМИ, С БУМАЖНОЙ, ПРОПИТАННОЙ МАСЛОКАНИФОЛЬНОЙ И НЕСТЕКАЮЩЕЙ МАССАМИ ИЗОЛЯЦИЕЙ, В СВИНЦОВОЙ ИЛИ АЛЮМИНИЕВОЙ ОБОЛОЧКЕ, ПРОКЛАДЫВАЕМЫЕ В ВОЗДУХЕ

<*> Токовые нагрузки на одножильные кабели даны для работ при постоянном токе.

Таблица I-3-12

КАБЕЛИ С АЛЮМИНИЕВЫМИ ЖИЛАМИ, С БУМАЖНОЙ, ПРОПИТАННОЙ МАСЛОКАНИФОЛЬНОЙ И НЕСТЕКАЮЩЕЙ МАССАМИ ИЗОЛЯЦИЕЙ, В СВИНЦОВОЙ ИЛИ АЛЮМИНИЕВОЙ ОБОЛОЧКЕ, ПРОКЛАДЫВАЕМЫЕ В ЗЕМЛЕ

<*> Токовые нагрузки на одножильные кабели даны для работы при постоянном токе.

Таблица I-3-13

КАБЕЛИ С АЛЮМИНИЕВЫМИ ЖИЛАМИ, С БУМАЖНОЙ, ПРОПИТАННОЙ МАСЛОКАНИФОЛЬНОЙ И НЕСТЕКАЮЩЕЙ МАССАМИ ИЗОЛЯЦИЕЙ, В СВИНЦОВОЙ ОБОЛОЧКЕ, ПРОКЛАДЫВАЕМЫЕ В ВОДЕ

Таблица I-3-14

КАБЕЛИ С АЛЮМИНИЕВЫМИ ЖИЛАМИ, С БУМАЖНОЙ ПРОПИТАННОЙ МАСЛОКАНИФОЛЬНОЙ И НЕСТЕКАЮЩЕЙ МАССАМИ ИЗОЛЯЦИЕЙ, В СВИНЦОВОЙ ИЛИ АЛЮМИНИЕВОЙ ОБОЛОЧКЕ, ПРОКЛАДЫВАЕМЫЕ В ВОЗДУХЕ

<*> Токовые нагрузки на одножильные кабели даны для работы при постоянном токе.

Таблица I-3-15

КАБЕЛИ С ОТДЕЛЬНО ОСВИНЦОВАННЫМИ МЕДНЫМИ ЖИЛАМИ, С ОБЕДНЕННО-ПРОПИТАННОЙ ИЗОЛЯЦИЕЙ, ПРОКЛАДЫВАЕМЫЕ В ЗЕМЛЕ, ВОДЕ И ВОЗДУХЕ

Таблица I-3-16

КАБЕЛИ С ОТДЕЛЬНО ОСВИНЦОВАННЫМИ АЛЮМИНИЕВЫМИ ЖИЛАМИ, С ОБЕДНЕННО-ПРОПИТАННОЙ ИЗОЛЯЦИЕЙ, ПРОКЛАДЫВАЕМЫЕ В ЗЕМЛЕ, ВОДЕ И ВОЗДУХЕ

Таблица I-3-17

КАБЕЛИ С МЕДНЫМИ ЖИЛАМИ, С ОБЕДНЕННО-ПРОПИТАННОЙ ИЗОЛЯЦИЕЙ В ОБЩЕЙ СВИНЦОВОЙ ОБОЛОЧКЕ, ПРОКЛАДЫВАЕМЫЕ В ЗЕМЛЕ, ВОДЕ И ВОЗДУХЕ

Таблица I-3-18

КАБЕЛИ С АЛЮМИНИЕВЫМИ ЖИЛАМИ, С ОБЕДНЕННО-ПРОПИТАННОЙ ИЗОЛЯЦИЕЙ В ОБЩЕЙ СВИНЦОВОЙ ОБОЛОЧКЕ, ПРОКЛАДЫВАЕМЫЕ В ЗЕМЛЕ, ВОДЕ И ВОЗДУХЕ

Таблица I-3-19

КАБЕЛИ С ОТДЕЛЬНО ОСВИНЦОВАННЫМИ (ИЛИ С ОТДЕЛЬНО ОПРЕССОВАННЫМИ АЛЮМИНИЕМ) МЕДНЫМИ ЖИЛАМИ, С БУМАЖНОЙ ПРОПИТАННОЙ ИЗОЛЯЦИЕЙ, ПРОКЛАДЫВАЕМЫЕ В ЗЕМЛЕ, ВОДЕ, ВОЗДУХЕ

Таблица I-3-20

КАБЕЛИ С ОТДЕЛЬНО ОСВИНЦОВАННЫМИ (ИЛИ С ОТДЕЛЬНО ОПРЕССОВАННЫМИ АЛЮМИНИЕМ) АЛЮМИНИЕВЫМИ ЖИЛАМИ, С БУМАЖНОЙ ПРОПИТАННОЙ ИЗОЛЯЦИЕЙ, ПРОКЛАДЫВАЕМЫЕ В ЗЕМЛЕ, ВОДЕ, ВОЗДУХЕ

Таблица I-3-21

КАБЕЛИ С МЕДНОЙ ЖИЛОЙ, С БУМАЖНОЙ ПРОПИТАННОЙ ИЗОЛЯЦИЕЙ, В СВИНЦОВОЙ ОБОЛОЧКЕ, НЕБРОНИРОВАННЫЕ, ПРОКЛАДЫВАЕМЫЕ В ВОЗДУХЕ

<*> Токовые нагрузки относятся к работе на переменном токе, при этом свинцовые оболочки соединены между собой и заземлены на обоих концах, число рядом лежащих кабелей 3, расстояние между кабелями в свету не более 125 мм и не менее 35 мм.

Таблица I-3-22

КАБЕЛИ С АЛЮМИНИЕВОЙ ЖИЛОЙ, С БУМАЖНОЙ ПРОПИТАННОЙ ИЗОЛЯЦИЕЙ, В СВИНЦОВОЙ ОБОЛОЧКЕ, НЕБРОНИРОВАННЫЕ, ПРОКЛАДЫВАЕМЫЕ В ВОЗДУХЕ

<*> Токовые нагрузки относятся к работе на переменном токе, при этом свинцовые оболочки соединены между собой и заземлены на обоих концах, число рядом лежащих кабелей 3, расстояние между кабелями в свету не более 125 мм и не менее 35 мм.

Таблица I-3-23

ПОПРАВОЧНЫЕ КОЭФФИЦИЕНТЫ НА ЧИСЛО РАБОТАЮЩИХ КАБЕЛЕЙ, ЛЕЖАЩИХ РЯДОМ В ЗЕМЛЕ, В ТРУБАХ И БЕЗ ТАКОВЫХ

I-3-17. Допустимые длительные токовые нагрузки на кабели, прокладываемые в блоках, следует определять по эмпирической формуле:

I = abcI , 0

где I — ток, определяемый по табл. I-3-24; 0

a — коэффициент, выбираемый по табл. I-3-25 в зависимости от сечения и расположения кабеля в блоке;

b — коэффициент, выбираемый по табл. I-3-26 в зависимости от номинального напряжения кабеля;

c — коэффициент, выбираемый по табл. I-3-27 в зависимости от среднесуточной нагрузки всего блока.

Резервные кабели допускается прокладывать в незанумерованных каналах блока, если они работают, когда рабочие кабели отключены.

Таблица I-3-24

ЗАПОЛНЕНИЕ БЛОКОВ КАБЕЛЯМИ

I-3-18. Допустимые длительные токовые нагрузки на кабели, прокладываемые в двух параллельных блоках одинаковой конфигурации, должны уменьшаться путем умножения на коэффициенты, приведенные в табл. I-3-28.

Таблица I-3-25

ПОПРАВОЧНЫЕ КОЭФФИЦИЕНТЫ a НА СЕЧЕНИЕ КАБЕЛЯ

Таблица I-3-26

ПОПРАВОЧНЫЕ КОЭФФИЦИЕНТЫ b НА НАПРЯЖЕНИЕ КАБЕЛЯ

Таблица I-3-27

ПОПРАВОЧНЫЕ КОЭФФИЦИЕНТЫ c НА СРЕДНЕСУТОЧНУЮ НАГРУЗКУ БЛОКА, ОПРЕДЕЛЯЕМЫЕ В ЗАВИСИМОСТИ ОТ ОТНОШЕНИЯ СРЕДНЕСУТОЧНОЙ ПЕРЕДАВАЕМОЙ МОЩНОСТИ К НОМИНАЛЬНОЙ

Таблица I-3-28

КОЭФФИЦИЕНТЫ УМЕНЬШЕНИЯ ДОПУСТИМОЙ ТОКОВОЙ НАГРУЗКИ НА КАБЕЛИ, ПРОКЛАДЫВАЕМЫЕ В ПАРАЛЛЕЛЬНЫХ БЛОКАХ ОДИНАКОВОЙ КОНФИГУРАЦИИ

ДОПУСТИМЫЕ ДЛИТЕЛЬНЫЕ ТОКОВЫЕ НАГРУЗКИ НА ГОЛЫЕ ПРОВОДА И ШИНЫ

I-3-19. Допустимые длительные токовые нагрузки на голые провода и шины приведены в табл. I-3-29 — I-3-35 и приняты из расчета допустимой температуры их нагрева +70 °C при температуре воздуха +25 °C.

Таблица I-3-29

ДОПУСТИМЫЕ ДЛИТЕЛЬНЫЕ ТОКОВЫЕ НАГРУЗКИ (ПО НАГРЕВУ) НА ГОЛЫЕ МЕДНЫЕ, АЛЮМИНИЕВЫЕ, СТАЛЕАЛЮМИНИЕВЫЕ ПРОВОДА ПО ГОСТ 839-59 (ДОПУСТИМЫЙ НАГРЕВ +70 °C ПРИ ТЕМПЕРАТУРЕ ВОЗДУХА +25 °C)

I-3-20. При расположении шин прямоугольного сечения плашмя токовые нагрузки, приведенные в табл. I-3-33, должны быть уменьшены на 5% для шин с шириной полос до 60 мм и на 8% — для шин с шириной полос более 60 мм.

I-3-21. При выборе шин больших сечений необходимо выбирать наиболее экономичные, по условиям их пропускной способности, конструктивные решения, обеспечивающие наименьшие добавочные потери от поверхностного эффекта и эффекта близости и наилучшие условия охлаждения (уменьшение числа полос в пакете, рациональная конструкция пакета, применение профильных шин и т.п.).

Таблица I-3-30

ГОЛЫЕ БРОНЗОВЫЕ И СТАЛЕБРОНЗОВЫЕ ПРОВОДА

    <*>  Токовые  нагрузки  даны  для  бронзы  с  удельным  сопротивлением:
Q   = 0,03 ом·кв. мм/м.

20

Таблица I-3-31

ГОЛЫЕ СТАЛЬНЫЕ ПРОВОДА

Таблица I-3-32

ШИНЫ КРУГЛОГО И ТРУБЧАТОГО СЕЧЕНИЙ

<*> В числителе приведены нагрузки при переменном токе, а в знаменателе — при постоянном токе.

Таблица I-3-33

ШИНЫ ПРЯМОУГОЛЬНОГО СЕЧЕНИЯ

<*> В числителе приведена токовая нагрузка при переменном токе, а в знаменателе — при постоянном токе.

Таблица I-3-34

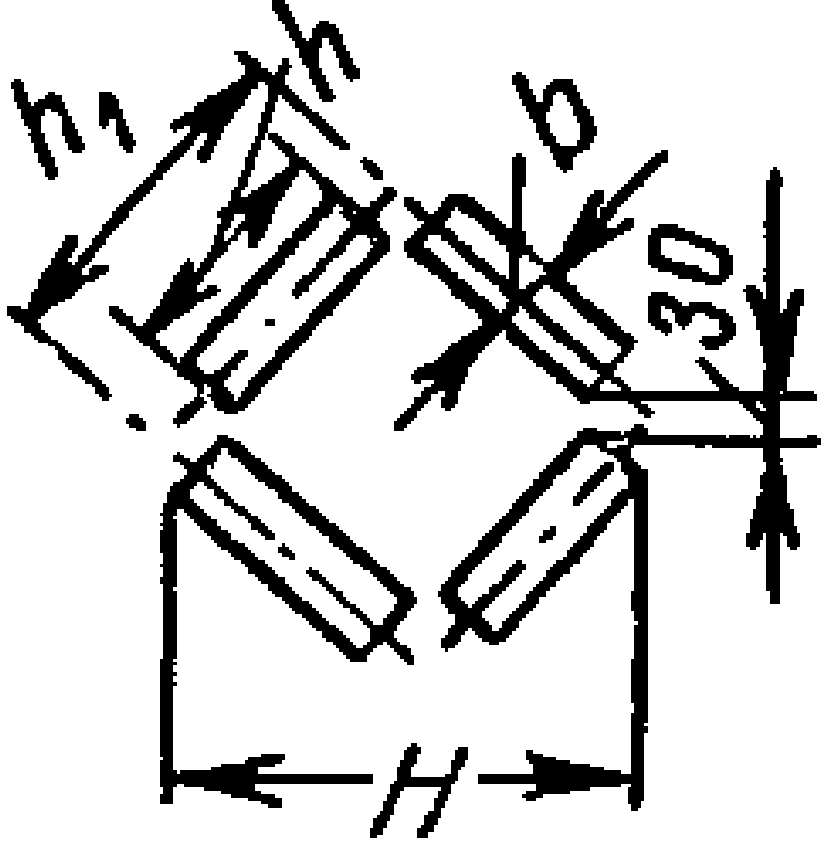

ЧЕТЫРЕХПОЛОСНЫЕ ШИНЫ С РАСПОЛОЖЕНИЕМ ПОЛОС ПО СТОРОНАМ КВАДРАТА («ПОЛЫЙ ПАКЕТ»)

Таблица I-3-35

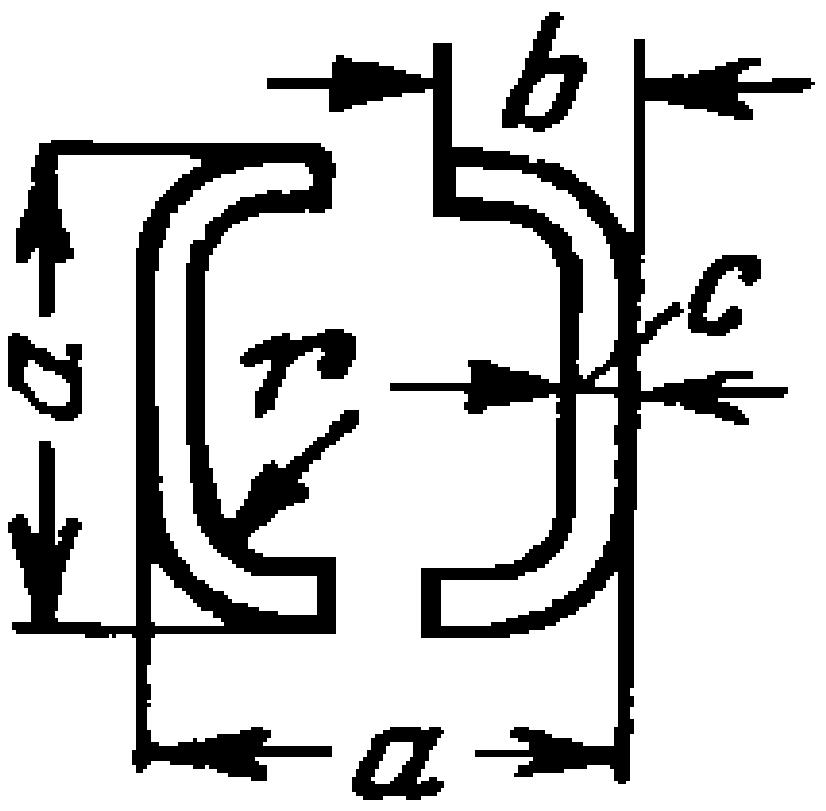

ШИНЫ КОРОБЧАТОГО СЕЧЕНИЯ <*>

<*> Нормальная длина отрезков шин 6 — 7,5 м; допуск по наружным размерам не более +/- 1%, по толщине не более +/- 0,5 мм.

Таблица I-3-36

ПОПРАВОЧНЫЕ КОЭФФИЦИЕНТЫ НА ТЕМПЕРАТУРЫ ЗЕМЛИ И ВОЗДУХА ДЛЯ ТОКОВЫХ НАГРУЗОК НА КАБЕЛИ, ГОЛЫЕ И ИЗОЛИРОВАННЫЕ ПРОВОДА И ШИНЫ
