Изменение № 1 ГОСТ Р 51285-99 «Сетки проволочные крученые с шестиугольными ячейками для габионных конструкций. Технические условия»
(принято и введено в действие Постановлением Госстандарта РФ от 29.01.2003 № 35-ст)
Примечание
Введен в действие с 1 июля 2003 года.
от 29 января 2003 г. № 35-ст
ИЗМЕНЕНИЕ № 1 ГОСТ Р 51285-99 «СЕТКИ ПРОВОЛОЧНЫЕ КРУЧЕНЫЕ С ШЕСТИУГОЛЬНЫМИ ЯЧЕЙКАМИ ДЛЯ ГАБИОННЫХ КОНСТРУКЦИЙ.»
ТЕХНИЧЕСКИЕ УСЛОВИЯ»
1 июля 2003 года
Принято и введено в действие Постановлением Госстандарта России от 29.01.2003 № 35-ст.
Раздел 2 дополнить ссылкой:
«ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды».

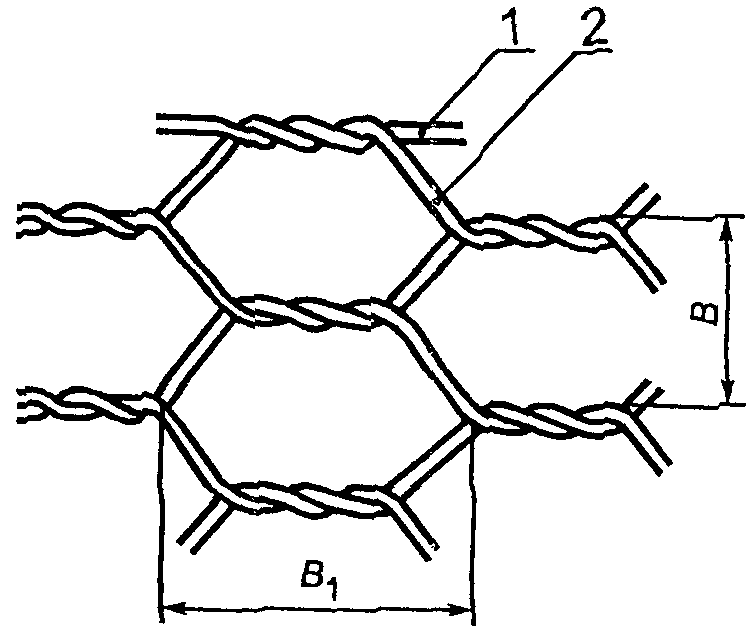

Пункт 4.1. Рисунок 1 заменить новым:
Пункт 4.3. Таблицу 1 изложить в новой редакции;
Размеры и предельные отклонения размеров сетки
| Размер ячейки В | Диаметр проволоки без покрытия полимером, мм | Размер диагонали В , 1 мм | Ширина сетки, мм | Длина рулона, м | ||||
| номин. мм | пред. откл., % | сетки | кромки | номин. | пред. откл. | номин. | пред. откл. | |
| 60 | +18 | 2,0 | 2,4 | 80 | 1000 | +/- 60 | 25 | + 1 |
| 60 | -4 | 2,2 | 2,7 | 2000 | 50 | 0 | ||
| 60 | 2,4 | 3,0 | 3000 | 100 | ||||
| 60 | 2,7 | 3,4 | 4000 | |||||
| 80 | +16 | 2,0 | 2,4 | 100 | +/- 80 | |||
| 80 | -4 | 2,2 | 2,7 | |||||
| 80 | 2,4 | 3,0 | ||||||
| 80 | 2,5 | 3,0 | ||||||
| 80 | 2,7 | 3,4 | ||||||
| 80 | 2,8 | 3,9 | ||||||
| 80 | 3,0 | 3,9 | ||||||
| 100 | 2,7 | 3,4 | 120 | +/- 100 | ||||
| 100 | 3,0 | 3,9 | ||||||
| 100 | 3,4 | 3,9 | ||||||
| Примечания. 1. При изготовлении проволоки с полимерным покрытием диаметр проволоки увеличивается на 1 мм. | ||||||||
| 2. По соглашению сторон допускается изготовлять сетку из проволоки других диаметров. | ||||||||
| 3. Размер диагонали В не контролируется, обеспечивается 1 технологическим инструментом. | ||||||||
третий абзац после слов «другой длины» дополнить словами: «и ширины, а также сетки в картах. Размеры карт согласовывают с потребителем»;
«Теоретическая масса сетки проволоки площадью 1 м2 — по Приложению В».
Пункт 4.4 и таблицу 2 исключить.
Пункты 5.2, 5.3 изложить в новой редакции:
«5.2 В сетке не должно быть разорванных и несвитых проволок. Допускается сращивать концы проволок надставкой, скруткой или сваркой.»
На поверхности сетки из проволоки без покрытия полимером не должно быть растрескивания и отслаивания покрытия. Наличие пылевидного шелушения покрытия в местах скрутки не является браковочным признаком.
5.3. Сетку изготовляют одним отрезком, свернутым в рулон массой не более 1000 кг. Рулоны сетки могут разрезаться на карты».
Пункт 5.4. Заменить слова: «массу рулона в килограммах» на «общее количество сетки в квадратных метрах»;
исключить слова:
«- по требованию потребителя результаты испытаний проволоки сетки»;
дополнить абзацем (перед последним):
«- количество рулонов или карт в пакете».
Пункт 5.5 дополнить абзацами:
«Допускаются другие способы перевязки, обеспечивающие сохранность рулонов.»
Сетки в картах формируют в пакеты. Пакет должен состоять из сеток одного размера и вида покрытия проволоки. Масса пакета — не более 1000 кг. Количество сеток в пакете оговаривается в заказе или устанавливается предприятием-изготовителем. Пакет перевязывают не менее чем в четырех местах проволокой или лентой по нормативной документации».
Пункт 6.2. Первый абзац. Заменить слова: «из 50, в котором» на «из 50 или 3 карты от партии, в которых»;
второй абзац изложить в новой редакции:
Пункт 7.1 изложить в новой редакции:
«7.1. Качество поверхности сетки и качество скрутки проверяют визуально при изготовлении сетки».
Пункт 7.2. Первый абзац. Заменить слова: «двух ячеек» на «половины ячейки»;
последний абзац изложить в новой редакции:
«Размер ячейки (В) определяют в соответствии с рисунком 1».
Пункт 7.3 дополнить абзацем:
«Допускается измерение длины сетки в процессе изготовления».
Раздел 7 дополнить пунктом — 7.4:
«7.4. Диаметр проволоки измеряют в любом месте сетки на участке без наплывов покрытия измерительным инструментом с ценой деления 0,01 мм».
Пункт 8.1 изложить в новой редакции:
«8.1. Сетку транспортируют рулонами или пакетами по ГОСТ 24597 и ГОСТ 26663 в крытых и открытых транспортных средствах в соответствии с правилами перевозки грузов, действующими на транспорте данного вида. Допускается транспортирование железнодорожным транспортом в открытом подвижном составе грузовых мест, которые по своим размерам не могут быть загружены в крытые транспортные средства».
Пункт 8.2 изложить в новой редакции:
«8.2. Хранение сетки по условиям 5 ГОСТ 15150-69».
Приложение А. Пункт А.6 изложить в новой редакции:
«А.6. Размер ячейки — расстояние между скрутками с учетом размера одной скрутки».
Приложение Б. Пункт Б.1. Таблицу Б.1 изложить в новой редакции:
Диаметр проволоки и предельные отклонения
| Диаметр проволоки без покрытия полимером | Предельные отклонения |
| 2,0 2,2 2,4 2,5 | +/- 0,06 |
| 2,7 2,8 3,0 | +/- 0,08 |
| 3,4 3,9 | +/- 0,10 |
| Примечание. При изготовлении сетки из проволоки с полимерным покрытием диаметр проволоки увеличивается на 1 мм. | |
пункт Б.2. Второй абзац изложить в новой редакции:
«Временное сопротивление проволоки разрыву должно быть от 35 до 55 кгс/мм2 (340 — 540 Н/мм2), минимальное удлинение — 12% на базовой длине образца 100 мм»;
таблицу Б.2 дополнить значениями диаметров:
| Диаметр проволоки, мм | Число погружений при продолжительности каждого погружения | |
| 1 мин | 30 с | |
| 2,5 | 2 | 1 |
| 2,8 | 3 | - |
таблицу Б.3 дополнить значениями диаметров:
| Диаметр проволоки, мм | Масса покрытия, г/м2, не менее | |
| цинкового | сплава цинка с алюминием и мишметаллом | |
| 2,5 | 245 | 255 |
| 2,8 | 255 | 265 |
предпоследний абзац дополнить словами: «полиэтилен марки ПЭ 805-275 по [1]; полиэтилен других марок по НД, утвержденной в установленном порядке, не ухудшающих эксплуатационные свойства покрытия».
Пункт Б.4. Второй абзац. Заменить слова: «с точностью 0,1 мм» на «с ценой деления 0,01 мм».
Стандарт дополнить Приложениями — В, Г:
(справочное)
Теоретическая масса сетки площадью 1 м2
| Диаметр проволоки | Масса, кг | Диаметр проволоки, | Масса, кг | ||||
| без покрытия полимером, | Номер сетки | покрытой полимером, | Номер сетки | ||||
| мм | 60 | 80 | 100 | мм | 60 | 80 | 100 |
| 2,0 | 1,22 | 1,02 | - | 3,0 | 1,40 | 1,16 | - |
| 2,2 | 1,47 | 1,23 | - | 3,2 | 1,67 | 1,38 | - |
| 2,4 | 1,75 | 1,45 | - | 3,4 | 1,96 | 1,61 | - |
| 2,5 | - | 1,60 | - | 3,5 | - | 1,77 | - |
| 2,7 | 2,22 | 1,65 | 1,38 | 3,7 | 2,46 | 1,83 | 1,53 |
| 2,8 | - | 1,75 | - | 3,8 | - | 1,94 | - |
| 3,0 | - | 1,90 | 1,71 | 4,0 | - | 2,10 | 1,87 |
| 3,4 | - | - | 2,19 | 4,4 | - | - | 2,37 |
| Примечание. Теоретическая масса сетки рассчитана с учетом проволоки кромки. | |||||||
[1] ТУ 2243-046-00203521-98 Композиция полиэтилена средней плотности для труб и соединительных деталей газораспределительных сетей».
