Изменение № 1 ГОСТ 9556-83 «Деревообрабатывающее оборудование. Станки плоскошлифовальные ленточные. Основные параметры»
(утв. и введено в действие Постановлением Госстандарта СССР от 23.12.1991 № 2037)
Примечание
Документ введен в действие с 1 июля 1992 года.
Утверждено и введено в действие
Постановлением Комитета
стандартизации и метрологии СССР
от 23 декабря 1991 г. № 2037
ИЗМЕНЕНИЕ № 1 ГОСТ 9556-83 «ДЕРЕВООБРАБАТЫВАЮЩЕЕ ОБОРУДОВАНИЕ.»
СТАНКИ ПЛОСКОШЛИФОВАЛЬНЫЕ ЛЕНТОЧНЫЕ. ОСНОВНЫЕ ПАРАМЕТРЫ»
Пункт 1 дополнить абзацем: «Требования настоящего стандарта являются обязательными».
Стандарт дополнить приложениями — 1, 2:
ИСО 9264-88 «ДЕРЕВООБРАБАТЫВАЮЩИЕ СТАНКИ.
ЛЕНТОЧНЫЕ ШЛИФОВАЛЬНЫЕ СТАНКИ
С ВЕРХНИМ РАСПОЛОЖЕНИЕМ ШЛИФОВАЛЬНОГО АГРЕГАТА
С ПЕРЕМЕЩАЮЩИМСЯ СТОЛОМ ИЛИ РАМОЙ. ТЕРМИНОЛОГИЯ»

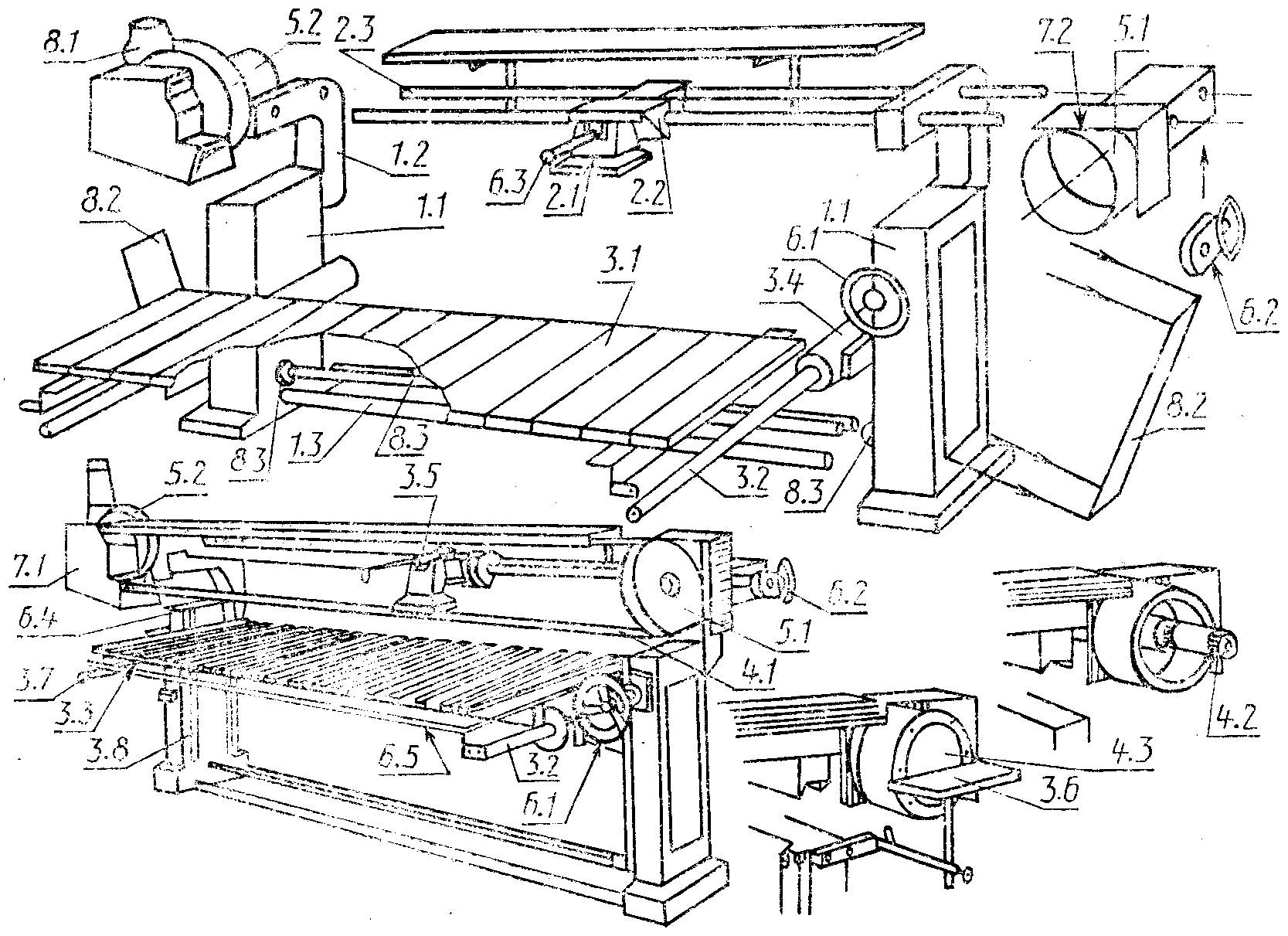

1. Основные узлы и детали ленточных шлифовальных станков с верхним расположением шлифовального агрегата с перемещающимся столом или рамой указаны на чертеже под соответствующими номерами.
Примечание. Чертеж не определяет конструкцию станков.
1.1 Станина
1.2 Изогнутая верхняя часть станины
1.3 Соединительная штанга
2. Подача заготовки и (или) инструмента
2.1 Подвижной утюжок
2.2 Каретка утюжка
2.3 Направляющая утюжка
3. Установка, крепление и перемещение заготовки
3.1 Стол
3.2 Направляющая стола
3.3 Направляющая опоры стола
3.4 Платики направляющих
3.5 Верхнее ограждение
3.6 Стол шлифовального диска
3.7 Упор
3.8 Направляющие вертикального перемещения стола
4. Держатели инструмента и инструмент
4.1 Шлифовальная лента
4.2 Шлифовальная бобина
4.3 Шлифовальный диск
5. Рабочий орган и привод инструмента
5.1 Ведомый шкив
5.2 Ведущий шкив
6.1 Вертикальное перемещение стола
6.2 Натяжение шлифовальной ленты
6.3 Прижим утюжка
6.4 Пульт управления
6.5 Ручка перемещения стола
7. Предохранительные устройства (примеры)
7.1 Защитный и эксгаустерный кожух
7.2 Защитный кожух ведомого шкива
8.1 Патрубок эксгаустерной системы
8.2 Дверца
8.3 Вал синхронизации механизма подъема стола
1.1 Column
1.2 Swan neck
1.3 Stretcher
2. Feed of workpiece and/or tools
2.1 Travelling pad
2.2 Pad carriage
2.3 Pad slide bars
3. Workpiece support, clamp and guide
3.1 Table
3.2 Table slide bars
3.3 Table slide rollers
3.4 Slide bar mountings
3.5 Overtable
3.6 Disc sanding table
3.7 End stop
3.8 Slide table rise and fall
4.1 Sanding belt
4.2 Sanding spindle
4.3 Sanding disc
5.1 Idle pulley
5.2 Driven pulley
6.1 Table height adjustment
6.2 Belt tensioner
6.3 Pad operating level
6.4 Start/stop switch
6.5 Table handrail
7.1 Guard and dust hood
7.2 Idle pulley guard
8.1 Exhaust outlet
8.2 Access door
8.3 Gross-shaft for table height adjustment

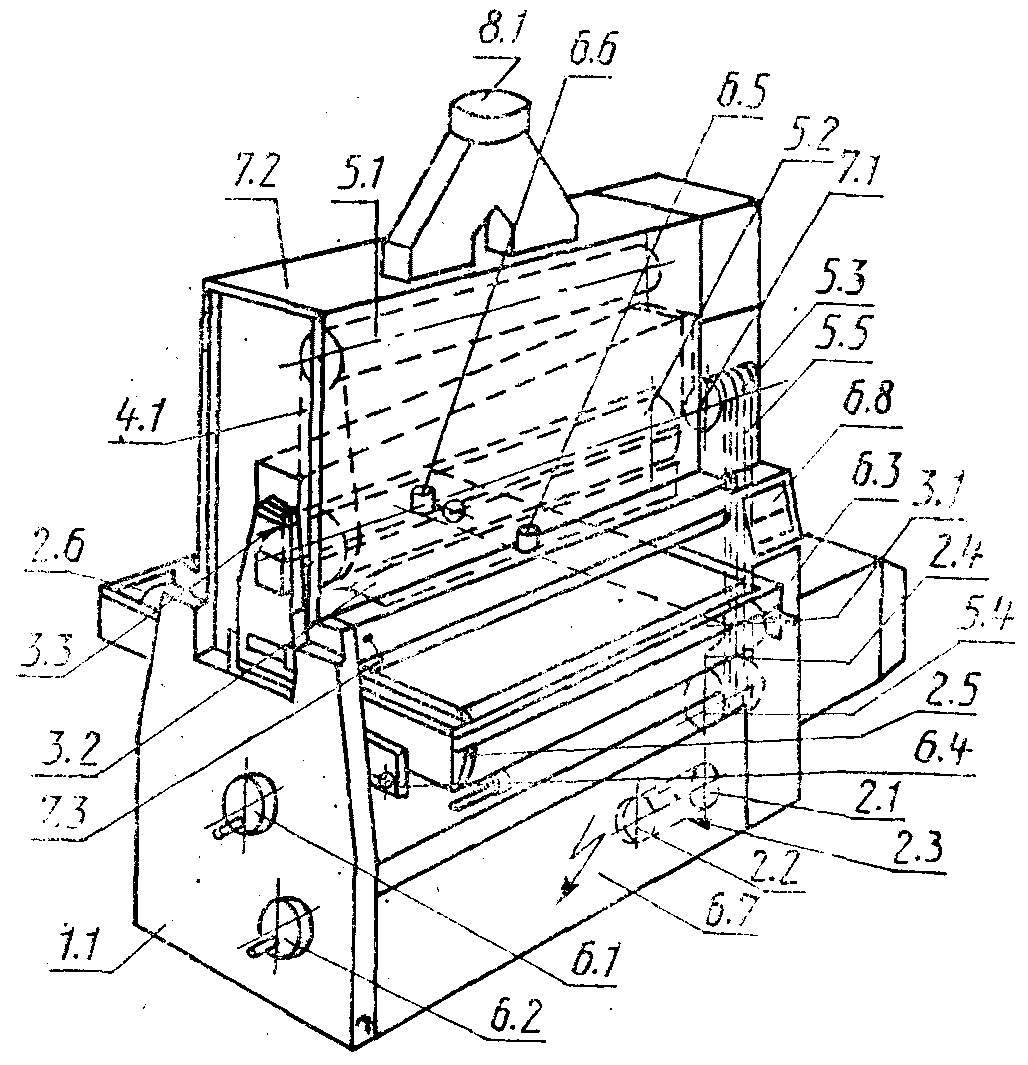

1. Основные узлы и детали широколенточных шлифовальных станков указаны на чертеже под соответствующими номерами.
Примечание. Чертеж не определяет конструкцию станков.
1.1 Станина
2. Подача заготовки и (или) инструмента
2.1 Редуктор
2.2 Вариатор скорости
2.3 Приводной ремень
2.4 Подающий ленточный конвейер
2.5 Приводной валик подающего конвейера
2.6 Натяжной валик подающего конвейера
3. Установка, крепление и перемещение заготовки
3.1 Опорный стол подающего конвейера
3.2 Прижим передний
3.3 Прижим задний
4. Держатели инструмента и инструмент
4.1 Шлифовальная лента
5. Рабочий орган и привод инструмента
5.1 Натяжной барабан шлифовальной ленты
5.2 Барабан шлифовальный
5.3 Шкив ведомый
5.4 Шкив электродвигателя
5.5 Привод ременный
6.1 Регулировка высоты стола
6.2 Регулировка скорости подачи
6.3 Регулировка натяжения ленты конвейера
6.4 Фиксатор стола
6.5 Регулировка переднего прижима
6.6 Регулировка заднего прижима
6.7 Электрошкаф
6.8 Пульт управления
7. Предохранительные устройства
7.1 Тормоз
7.2 Кожух
7.3 Ограничитель толщины
8.1 Эксгаустер
10.1 Калибрование
10.2 Белое шлифование
10.3 Отделочное шлифование
10.4 Промежуточное шлифование
1.1 Body
2. Feed of workpiece and/or tools
2.1 Speed reduction box
2.2 Variable-speed drive
2.3 Drive belt
2.4 Feed conveyor belt
2.5 Feed conveyor drive roller
2.6 Feed conveyor idle roller
3. Workpiece support, clamp an guide
