Изменение № 1 ГОСТ 7353-90 «Деревообрабатывающее оборудование. Станки сверлильно-пазовальные. Основные параметры. Нормы точности»
(утв. и введено в действие Постановлением Госстандарта СССР от 12.12.1991 № 1940)
Примечание
Документ введен в действие с 1 июля 1992 года.
Утверждено и введено в действие
Постановлением Комитета
стандартизации и метрологии СССР
от 12 декабря 1991 г. № 1940
ИЗМЕНЕНИЕ № 1 ГОСТ 7353-90 «ДЕРЕВООБРАБАТЫВАЮЩЕЕ ОБОРУДОВАНИЕ. СТАНКИ СВЕРЛИЛЬНО-ПАЗОВАЛЬНЫЕ. ОСНОВНЫЕ ПАРАМЕТРЫ.»
Стандарт дополнить Приложениями — 3, 4:
ИСО 7946-1985 «ДЕРЕВООБРАБАТЫВАЮЩИЕ СТАНКИ.
СВЕРЛИЛЬНО-ПАЗОВАЛЬНЫЕ СТАНКИ.
НОМЕНКЛАТУРА И УСЛОВИЯ ПРИЕМКИ»

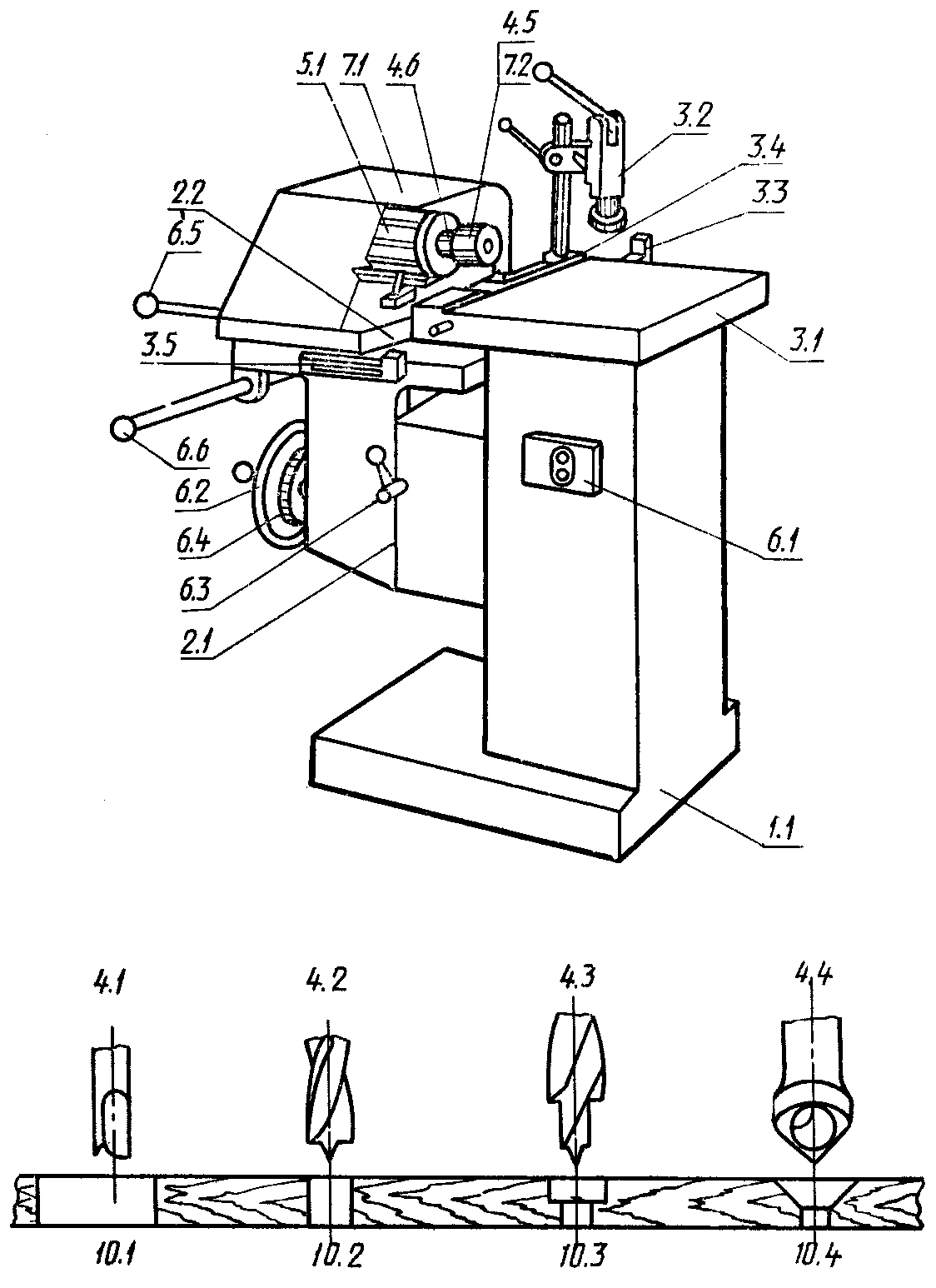

1. Основные узлы и детали сверлильно-пазовальных станков указаны на черт. 11 под соответствующими номерами.
Примечание. Чертеж не определяет конструкцию станков.
1.1 Станина
2. Подача заготовки и (или) инструмента
2.1 Вертикальная направляющая режущей головки
2.2 Горизонтальная направляющая режущей головки
3. Установка, крепление и перемещение заготовки
3.1 Стол
3.2 Зажим заготовки
3.3 Ограничитель
3.4 Продольная направляющая
3.5 Регулировка глубины обработки
4. Держатели инструмента и инструмент
4.1 Пазовальная фреза
4.2 Сверло
4.3 Ступенчатое сверло
4.4 Зенкер
4.5 Зажимной патрон
4.6 Шпиндель
5. Рабочий орган и привод инструмента
5.1 Электромотор
6.1 Выключатель
6.2 Маховик настройки режущей головки по вертикали
6.3 Фиксатор настройки
6.4 Шкала настройки
6.6 Рукоятка поперечного перемещения режущей головки
6.6 Рычаг ручной подачи инструмента
7. Предохранительные устройства
7.1 Ограждение режущей головки
7.2 Ограждение зажимного патрона
10.1 Пазование
10.2 Сверление
10.3 Ступенчатое сверление
10.4 Зенкование
1.1 Main frame
2. Feed of workpiece and/or tools
2.1 Vertical adjustment slide
2.2 Infeed slide
3. Workpiece support clamp and guide
3.1 Table
3.2 Workpiece clamp
3.3 End stop
3.4 Front fence
3.5 Depth stop
4.1 Mortise bit
4.2 Boring bit
4.3 Counterbore
4.4 Countersink
4.5 Chuck
4.6 Spindle
5.1 Cutterhead motor
6.1 Stop/start switch
6.2 Handwheel for vertical adjustment
6.3 Vertical adjustment lock
6.4 Vertical adjustment scale
6.5 Cross traverse lever
6.6 Infeed lever
7.1 Cutterhead guard
7.2 Chuck guard
10.1 Slot mortising
10.2 Boring
10.3 Counter boring
10.4 Counter sinking
ИСО 7945-85 «ДЕРЕВООБРАБАТЫВАЮЩИЕ СТАНКИ.
ОДНОШПИНДЕЛЬНЫЕ СВЕРЛИЛЬНЫЕ СТАНКИ.
НОМЕНКЛАТУРА И УСЛОВИЯ ПРИЕМКИ»

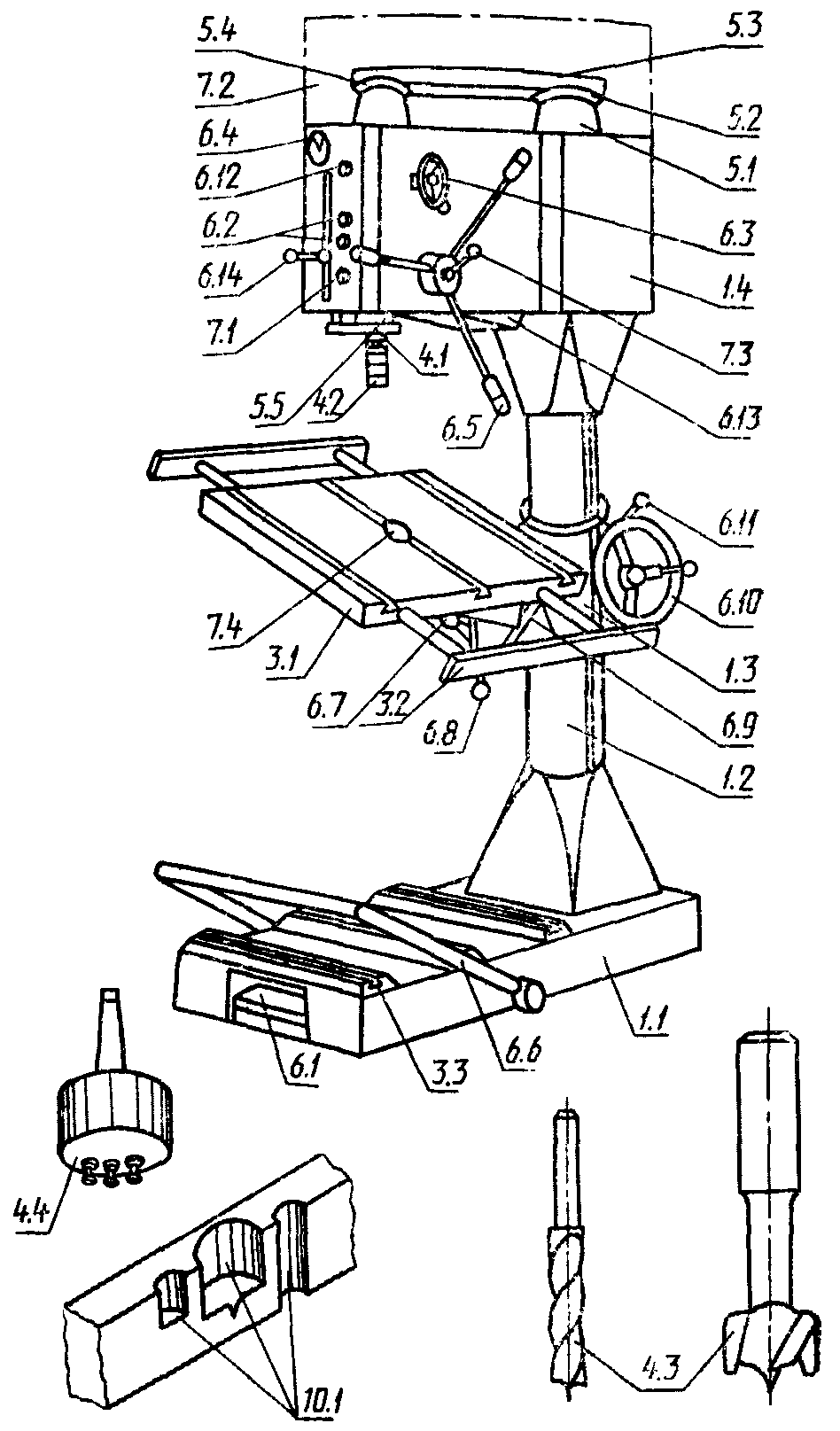

1. Основные узлы и детали одношпиндельных сверлильных станков указаны на черт. 12 под соответствующими номерами.
Примечание. Чертеж не определяет конструкцию станков.
1.1 Станина
1.2 Колонна
1.3 Суппорт
1.4 Суппорт шпинделя
2. Подача заготовки и (или) инструмента
3. Установка, крепление и перемещение заготовки
3.1 Стол
3.2 Удлинитель стола
3.3 Кронштейн
4. Держатели инструмента и инструмент
4.1 Шпиндель
4.2 Патрон
4.3 Сверло
4.4 Многошпиндельная головка
5. Рабочий орган и привод инструмента
5.1 Привод
5.2 Шкив привода
5.3 Ременная передача
5.4 Шкив шпинделя
5.5 Муфта шпинделя
6.1 Педаль
6.2 Выключатель ручного управления
6.3 Маховик переключения скорости шпинделя
6.4 Индикатор скорости
6.5 Рычаги подачи
6.6 Ножная траверса
6.7 Упор стола в горизонтальном направлении
6.8 Фиксатор поворота стола
6.9 Шкала поворота стола
6.10 Маховик перемещения стола
6.11 Фиксатор
6.12 Выключатель освещения
6.13 Узел освещения
6.14 Установка глубины сверления
7. Предохранительные устройства
7.1 Аварийный выключатель
7.2 Кожух
7.3 Упор установки шпинделя при педальном управлении
7.4 Гайка для крепления стола
10.1 Отверстия проходные и непроходные
Эквивалентные термины на английском языке
1.1 Base
1.2 Column
1.3 Support
1.4 Head
2. Feed of workpiece and/or tools
3. Workpiece support clamp and guide
