ГОСТ 25604-83* (СТ СЭВ 601-84). Сменные головки. Типы и основные размеры

(введен в действие Постановлением Госстандарта СССР от 21.01.1983 № 296)

(ред. от 01.10.1985)

от 21 января 1983 г. № 296

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

СМЕННЫЕ ГОЛОВКИ

ТИПЫ И ОСНОВНЫЕ РАЗМЕРЫ

Interchangeable heads. Types and basic dimensions

ГОСТ 25604-83*

Постановлением Государственного комитета СССР по стандартам от 21 января 1983 г. № 296 срок введения установлен с 01.01.1984.

Взамен ГОСТ 3329-75, в части разд. 1 и ГОСТ 22405-77.

Переиздание (июль 1986 г.) с Изменением № 1, утвержденным в октябре 1985 г. (ИУС 1-86).

1. Настоящий стандарт распространяется на сменные головки к торцовым ключам с присоединительными квадратами по ГОСТ 24372-80, изготовляемые для нужд народного хозяйства и для экспорта.

Стандарт не распространяется на сменные головки для свечей зажигания двигателей.

Стандарт полностью соответствует СТ СЭВ 601-84.

2. Сменные головки должны изготовляться типов:

А — с внутренним шестигранным зевом размерами от 3,2 до 80 мм;

Б — с наружным шестигранным зевом размерами от 5 до 17 мм;

В — с внутренним четырехгранным зевом размерами от 3,15 до 25 мм.

3. Основные размеры сменных головок должны соответствовать: типа А — указанным на черт. 1 и в табл. 1, типа Б — на черт. 2 и в табл. 2, типа В — на черт. 3 и в табл. 3.

2, 3. (Измененная редакция, Изм. № 1).

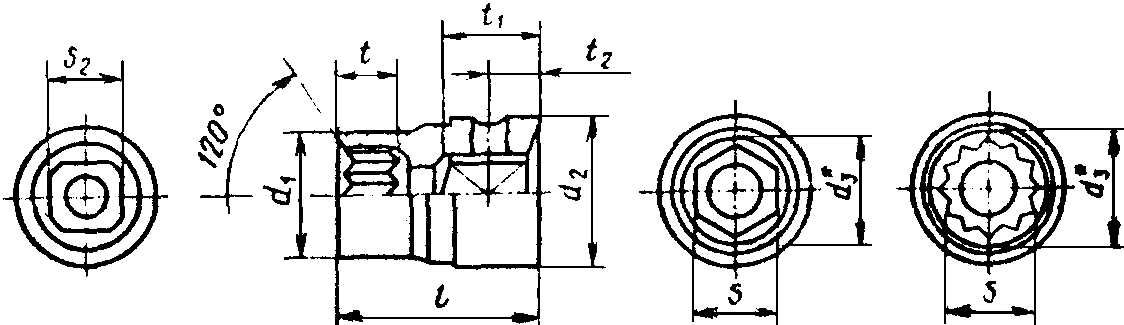

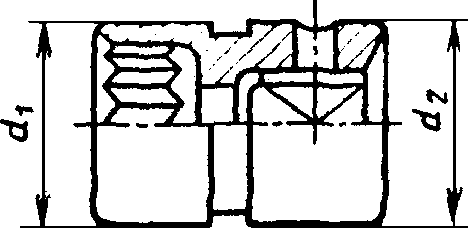

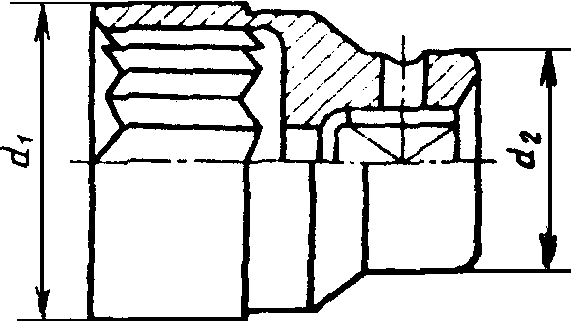

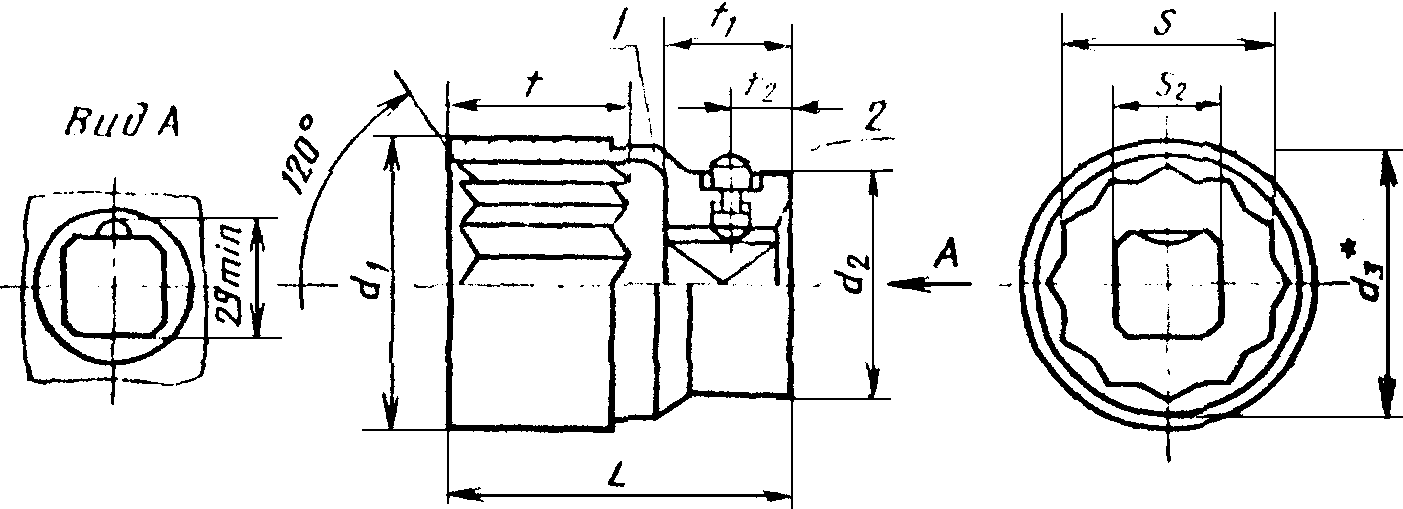

ТИП А

---

<*> Размер для справок.

мм

Обозначение головок	Применяемость	Размер зева S		Размер стороны присоединительного квадрата S 2	d 1 (пред. откл.	d , 2 не более	d 3	l (пред. откл. IT16	t	t 1	t 2
		Ряд 1	Ряд 2		IT15 +/- ----) 2			+/- ----) 2	не менее		Номин.	Пред. откл.
7812-0451		3,2	-	6,3	6,0	12	3,7	25	3	8	4	+/- 0,18
7812-0452		4,0	-		7,0		5,0		4
7812-0453		5,0	-		8,5		6,2
7812-0454		5,5	-		9,0		6,8		5
7812-0455		-	6,0		9,5		7,5
7812-0456		7,0	-		11,0		8,5
7812-0457		8,0	-		12,0		9,6		6
7812-0458		-	9,0		13,0	13	11,0
7812-0459		10,0	-		15,0	15	12,0		8
7812-0461		-	11,0		16,0	16	13,5
7812-0462		12,0	-		18,0	17	14,5
7812-0463		13,0	-		20,0	19	15,7
7812-0464		14,0	-			20	17,0		10
7812-0465		7	-	10	11,0	18,5	8,5	23	5	11,5	5,5
7812-0466		8	-		12,0		9,6		6
7812-0467		-	9		13,0	20	11,0
7812-0468		10	-		15,0		12,0	25	8
7812-0469		-	11		16,0		13,5
7812-0471		12	-		17,5		14,5
7812-0472		13	-		18,5		15,7	27
7812-0473		14	-		20,0		17,0		10
7812-0474		-	15			24	18,2
7812-0475		-	16		24,0		19,2	29	12
7812-0476		17	-				20,5
7812-0477		-	18		26,5		21,6	32	14
7812-0478		19	-				23,8
7812-0479		-	20		28,0				16
7812-0481		-	21
7812-0482		22	-		30,0		26,2
7812-0483		10	-	12,5	16,0		12,0		8	16	8	+/- 0,22
7812-0484		-	11		16,5		13,5
7812-0485		12	-		18,0		14,5
7612-0486		13	-		19,0		15,7	34	10
7812-0487		14	-		20,5		17,0
7812-0488		-	15		22,0		18,2
7812-0489		-	16		23,0	26	19,2	36	12
7812-0491		17	-		24,0		20,5
7812-0492		-	18		26,0		21,6	38	14
7812-0493		19	-				22,8
7812-0494		-	20		28,0	28	23,8
7812-0495		-	21		30,0		25,2	40	16
7812-0496		22	-				26,2
7812-0497		-	23		32,0	30	27,4	42	18
7812-0498		24	-				28,6
7812-0499		-	25		34,0		29,8	45	20
7812-0501		-	26		35		31,0
7812-0502		27	-		36		32,2
7812-0503		-	28		37		33,4
7812-0504		30	-		40		35,6	48	22
7812-0505		32	-		43		38,5	50	24
7812-0506		22	-	20	32	34	26,2		16	24	10	+/- 0,27
7812-0507		-	23		34	36	27,4	52	18
7812-0508		24	-		35,5		28,6
7812-0509		-	25		38		29,8	55	20
7812-0511		-	26				31,0
7812-0512		27	-		39,5		32,2
7812-0513		-	28				33,4	58	22
7812-0514		30	-		43		35,6
7812-0515		32	-		45,5		38,5	60	24
7812-0516		36	-		50,5		43,0	65	27
7812-0517		41	-		57	38	49,2	70	30
7812-0518		46	-		63	40	55	72	32
7812-0519		50	-		68		59,8	75	34
7812-0521		55	-		74		65,5	80	38
7812-0522		32	-	25	46	48	38,5	75	24	29	15
7812-0523		36	-		53		43		27
7812-0524		41	-		57		49,2		30
7812-0525		46	-		66		55		32
7812-0526		50	-		71	50	59,8	80	34
7812-0527		55	-		77		65,5	85	38
7812-0528		60	-		83	52	71,5		42
7812-0529		65	-		86		77,5	90	45
7812-0531		70	-		92		83,0
7812-0532		75	-		98		89	95	50
7812-0533		-	80		104		95

Примечания. 1. Сменные головки с размером зева по ряду 2 применять не рекомендуется.

2. Допускается для размеров стороны присоединительных квадратов S_{2} = 10 мм и S_{2} = 12,5 мм увеличить размер d_{1} на 1 мм.

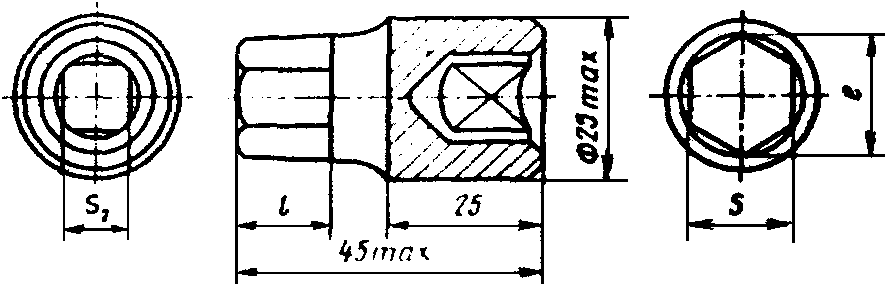

ТИП Б

---

<*> Размер для справок

мм

Обозначение головок	Применяемость	S		S 2	l	e
		Номин.	Пред. откл.		не менее
7812-2555		5	h10	6,3	6	5,60
7812-0541				12,5
7812-2556		6		6,3		6,73
7812-0542				12,5
7812-2557		8		6,3	9	8,98
7812-0543				12,5
7812-0544		10	h11			11,24
7812-0545		(12)			12	13,44
7812-0546		(14)			16	15,70
7812-0547		(17)				19,09

Примечание. Размеры, указанные в скобках, применять не рекомендуется.

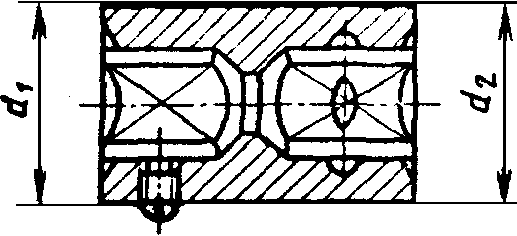

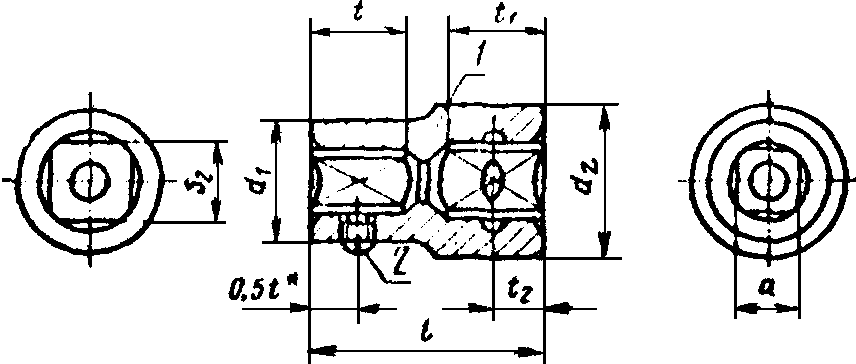

ТИП В

---

<*> Размер для справок

Примечание к черт. 1 - 3. В сменных головках между отверстиями зева и присоединительного квадрата не должно быть перемычки.

Размеры в мм

Обозначение головок	Применяемость	Размер стороны присоединительного квадрата S 2	a (пред. откл. D11)	d 1 (пред. откл. IT15 +/- ----) 2	d , 2 не более	l (пред. откл. IT16 +/- ----) 2	t	t 1	t 2		Винт по ГОСТ 1477-84 Кол. 1
							не менее		Номин.	Пред. откл.
6910-0261		6,3	3,15	7,5	12	25	6	8	4	+/- 0,18	В.М3-6gx4.14 H.05
6910-0262			3,55	8
6910-0263			4	8,5
6910-0264			4,5	9
6910-0265			5	9,5			8				В.М4-6gx4.14 H.05
6910-0266			5,6	12,0
6910-0267			6,3	13,5			10
6910-0268			7,1	14,5
6910-0269			8	15,5							В.М5-6gx5.14 H.05
6910-0271			9	16,5			12
6910-0272			10	18,5							В.М6-6gx6.14 H.05
6910-0273		10	8	15,5	20	28	10	11,5	5,5		В.М5-6gx5.14 H.05
6910-0274			9	16,5			13				В.М6-6gx6.14 H.05
6910-0275			10	18,5
6910-0276			11,2	20		32
6910-0277			12,5	22,5			16				В.М8-6gx8.14 H.05
6910-0278			14	25		34	18
6910-0279			16	27
6910-0281		12,5	10	18	26	35	13	16	8	+/- 0,22	В.М6-6gx6.14 H.05
6910-0282			11,2	20
6910-0283			12,5	22			16				В.М8-6gx8.14 H.05
6910-0284			14	25	28	40	18
6910-0285			16	27
6910-0286			18	31	30	45	22				В.М10-6gx10.14 H.05
6910-0287			20	34
6910-0366		20	22,4	38	38	60	26	24	10,2	+/- 0,27
6910-0367		25	25	43	43	65	28	29	15	+/- 0,27

Пример условного обозначения сменной головки типа В с размером стороны присоединительного квадрата S_{2} = 12,5 мм, с размером a = 16 мм, с шероховатостью поверхности исполнения 1, с покрытием Х9:

Головка 6910-0285 1 Х9 ГОСТ 25604-83

4. Сменные головки типа А должны изготовляться нормальной и повышенной степеней точности по ГОСТ 2838-80.

5. Сменные головки типа А должны быть изготовлены с одинарным шестигранником.

Допускается по заказу потребителя изготовлять головки со сдвоенным шестигранником с размерами под ключ свыше 12 мм.

6. По заказу потребителя головки с присоединительными квадратами с размером стороны 6,3 и 10 мм допускается изготовлять без конструктивных элементов для фиксации.

7. Поле допуска резьбы резьбовых отверстий — 7H по ГОСТ 16093-81.

8. Сменные головки, предназначенные для комплектации наборов, допускается изготовлять с другими размерами зевов, указанными в табл. 1, при условии обеспечения прочности по ГОСТ 25605-83.

9. Технические условия — по ГОСТ 25605-83.

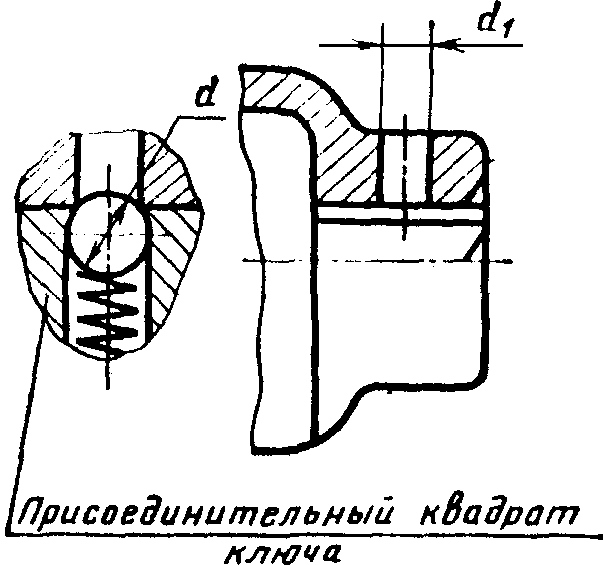

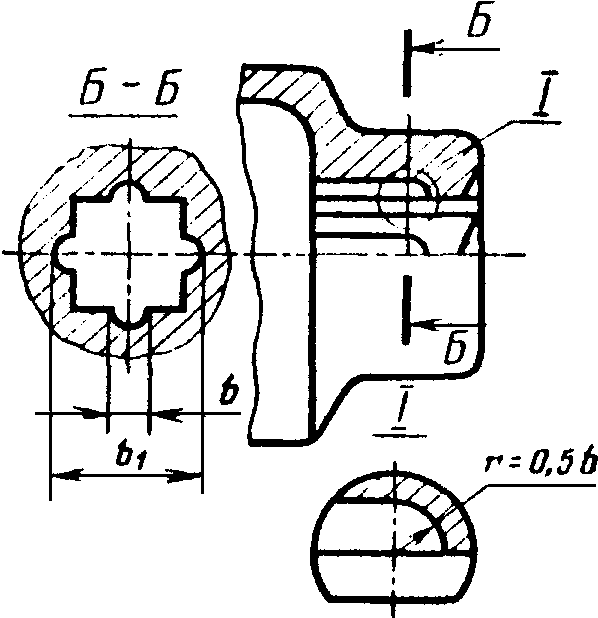

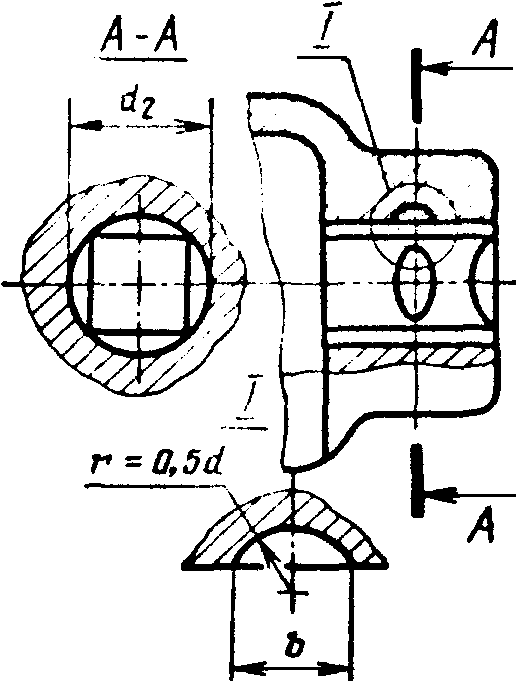

10. Конструктивные элементы для фиксации головок на приводных частях торцовых ключей указаны в рекомендуемом Приложении 1.

11. Конструкция и размеры толкателя указаны в рекомендуемом Приложении 2.

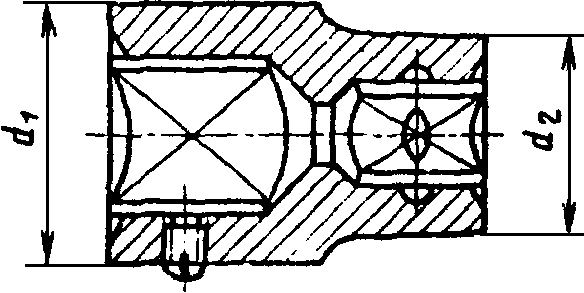

12. Расположение и размеры накатки на головках указаны в рекомендуемом Приложении 3.

Рекомендуемое

мм

Размер стороны присоединительного квадрата	Для размеров зева	d (пред. откл. +/- 0,5)	d 1	d 2	b	b 1
6,3	3,2 — 14	3	2,8	-	-	-
10	7 — 22	5	4,6	13	4,6	-
12,5	10 — 32	6	5,6	16	5,6	16
20	22 — 55	7	6	24	6	24
25	32 — 80	-	-	-	-	-

Предельные отклонения размеров b и b_{1} должны соответствовать предельным отклонениям присоединительного квадрата отверстия, остальных неуказанных размеров: отверстий — по H14, валов — h14.

(Измененная редакция, Изм. № 1)

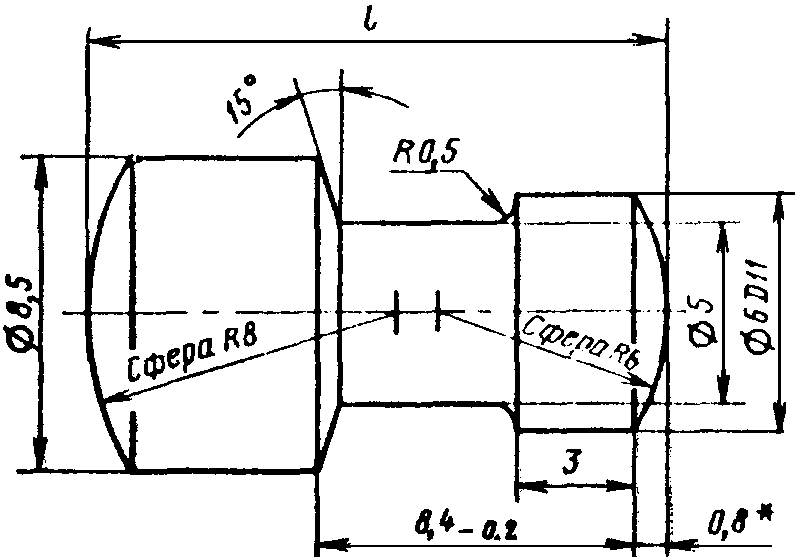

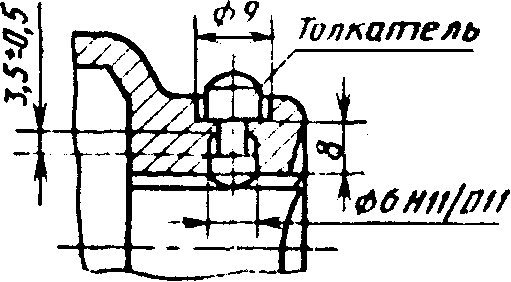

Приложение 2

---

<*> Размер для справок.

Размер стороны присоединительного квадрата	Размер зева S	l (пред. откл по h14)
25	32; 36; 41; 46	16
	50; 55	17
	60; 70; 75; 80	18

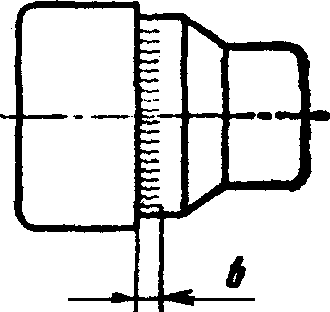

Приложение 3

Размер стороны присоединительного квадрата	b
6,3	3,0 — 3,5
10	3,0 — 4,0
12,5	4,0 — 5,0
20; 25	5,0 — 6,0

Примечание. Остальные размеры накатки — по ГОСТ 21474-75.

---
