Изменение № 1 ГОСТ 25001-81. Заготовки теплообменников из алюминия. Технические условия
(введено в действие Постановлением Госстандарта СССР от 20.12.1983 № 6382)
Примечание
Введен в действие с 1 августа 1984 года.
от 20 декабря 1983 г. № 6382
ИЗМЕНЕНИЕ № 1 ГОСТ 25001-81 «ЗАГОТОВКИ ТЕПЛООБМЕННИКОВ ИЗ АЛЮМИНИЯ. ТЕХНИЧЕСКИЕ УСЛОВИЯ»
Постановлением Государственного комитета СССР по стандартам от 20.12.1983 № 6382 срок введения установлен с 01.08.1984.
Пункт 2.9. Заменить слова: «1 января 1984 г.» на «1 июля 1985 г.».
Пункт 3.2. Второй абзац после слов «от партии» изложить в новой редакции: «Допускается химический анализ проводить от расплавленного металла каждой плавки».
Пункт 4.6 изложить в новой редакции: «4.6. Контроль величины колебания объема каналов проводят по методу, указанному в обязательном Приложении 4.»
Контроль герметичности проводят по технической документации, утвержденной в установленном порядке».
Стандарт дополнить Приложением — 4:
Обязательное
ИЗМЕРЕНИЯ ВНУТРЕННЕГО ОБЪЕМА КАНАЛА
Метод предназначен для контроля величины колебаний объема каналов теплообменников и основан на измерении избыточного давления в каналах при заполнении их мерным количеством воздуха.
Метод измерения внутреннего объема каналов базируется на законе Бойля-Мариотта, согласно которому произведение объема газа на его давление при изотермическом процессе остается неизменным.
Рабочий цилиндр с внутренним объемом от 300 до (500 +/- 5) см3.
Емкость с калиброванным внутренним объемом: 100, 150, 175, 200, 225, 250, 300, 400, 450, 500 см3.
Манометр образцовый пружинный МО-250-6 х 0,25 по ГОСТ 6521-72.

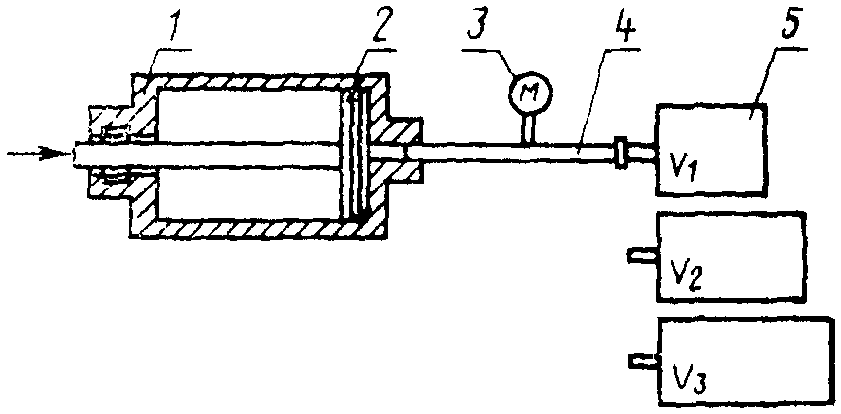

Перед измерением внутренних объемов каналов испытываемых теплообменников проводят градуировку рабочего цилиндра (1) для данной температуры окружающего воздуха. Для этого емкости (5) с калиброванными внутренними объемами V_{1} , V_{2} , V_{3} соединяют поочередно с рабочим цилиндром через манометр (3) и передвигают поршень (2) в крайнее правое положение.
Устанавливают зависимость величины градуированных объемов от давления для конкретной температуры окружающей среды в виде графика или таблицы.
4 — соединительная трубка; 5 — емкость с калиброванным внутренним объемом
Контроль внутреннего объема каналов теплообменника проводят путем подачи воздуха из рабочего цилиндра в каналы теплообменника. Величину давления на манометре сопоставляют с данными таблицы или графика и определяют внутренний объем каналов, который сравнивают с номинальным значением. Ошибка измерения внутреннего объема каналов не должна превышать 1% и складываться из суммы погрешности измерительного прибора и колебаний температуры окружающей среды».
