Изменение № 1 ГОСТ 24899-81. Электроприборы и машины бытовые. Символы органов управления

Государственный комитет СССР по стандартам · № ГОСТ 24899-81Действующий акт

(утв. Постановлением Госстандарта СССР от 17.12.1987 № 4632)

Примечание

Введен в действие с 1 июля 1988 года.

Утверждено и введено в действие
Постановлением Госстандарта СССР

от 17 декабря 1987 г. № 4632

ИЗМЕНЕНИЕ № 1 ГОСТ 24899-81 «ЭЛЕКТРОПРИБОРЫ И МАШИНЫ БЫТОВЫЕ. СИМВОЛЫ ОРГАНОВ УПРАВЛЕНИЯ»

Группа Е00

Дата введения
1 июля 1988 года

Утверждено и введено в действие Постановлением Государственного комитета СССР по стандартам от 17.12.1987 № 4632.

Вводная часть. Третий абзац исключить.

Пункт 1.1 дополнить абзацем: «Пропорции графического изображения и место расположения символов, приведенных на черт. 6 — 9, определяются разработчиком электроприбора».

Пункт 1.4 исключить.

Пункт 2.3 дополнить абзацем: «Минимальная толщина линейных элементов символа должны быть не менее 0,2 мм».

Пункт 3.1 дополнить чертежами:. 3а, 13а, 15а, 20а, 42 — 59; чертежи 6, 7, 10, 11, 15 - 18, 20, 31 - 33 заменить новыми; заменить слова: «черт. 1 — 41» на «черт. 1 — 3, 3а, 4 — 13, 13а, 14, 15, 15а, 16 — 20, 20а, 21 — 59»:

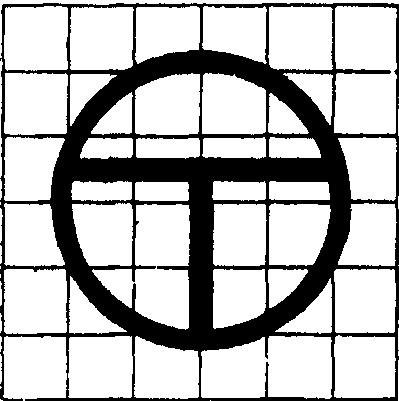

Включено при нажатии

рис. 1

Черт. 3а

Регулировка режима линейная (плавная)

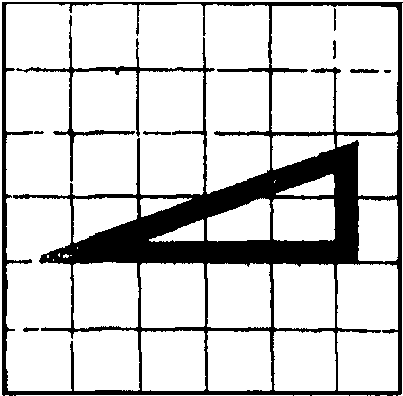

рис. 2

Черт. 6

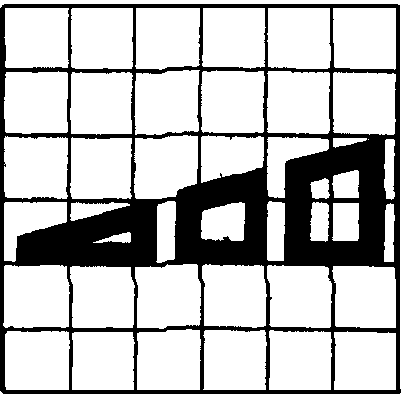

Регулировка режима линейная (ступенчатая)

рис. 3

Черт. 7

Автоматический режим

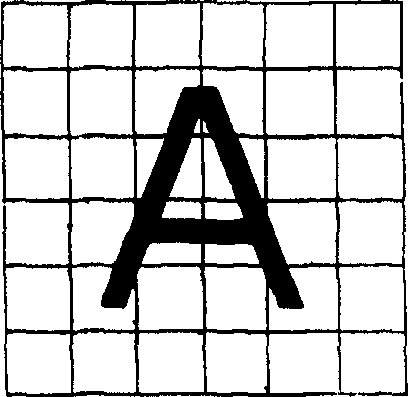

рис. 4

Черт. 10

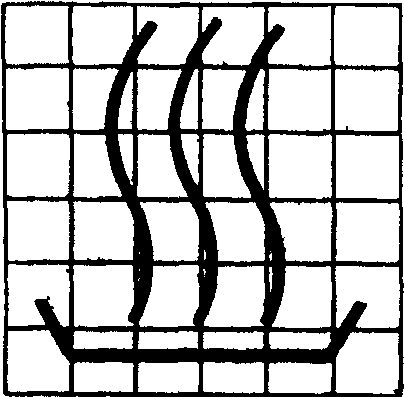

Нагрев или сушка

рис. 5

Черт. 11

Хранение

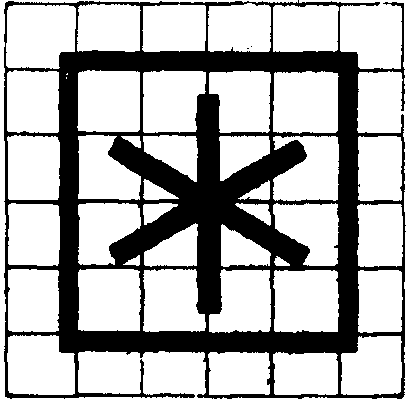

рис. 6

Черт. 13а

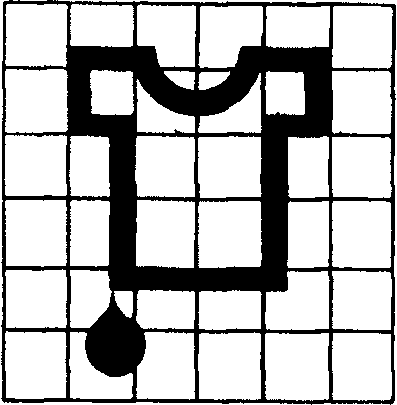

Высокий уровень воды

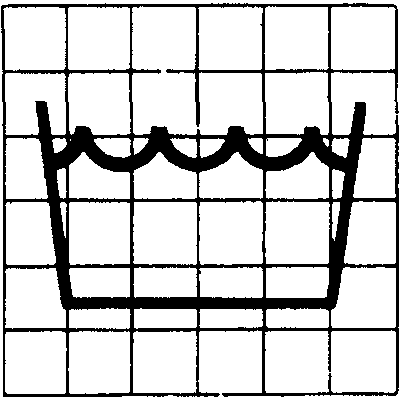

рис. 7

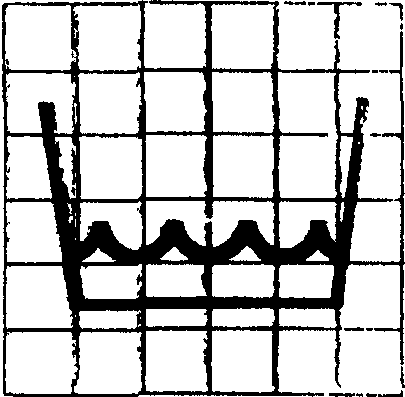

Черт. 15

Низкий уровень воды

рис. 8

Черт. 15а

Слив

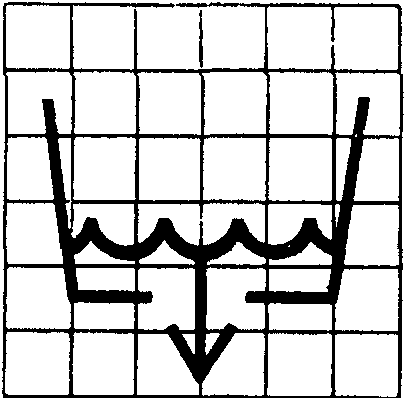

рис. 9

Черт. 16

Засыпка моющих средств

рис. 10

Черт. 17

Основная стирка

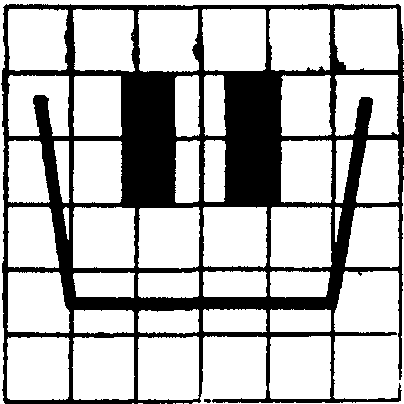

рис. 11

Черт. 18

Отжим

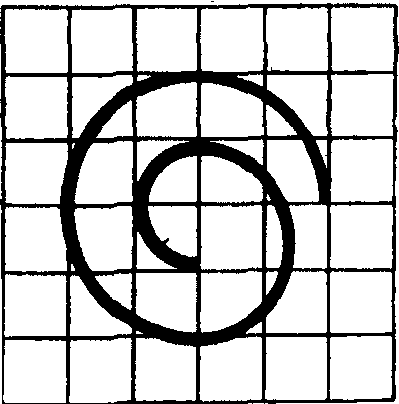

рис. 12

Черт. 20

Слабый отжим

рис. 13

Черт. 20а

Чистка пола

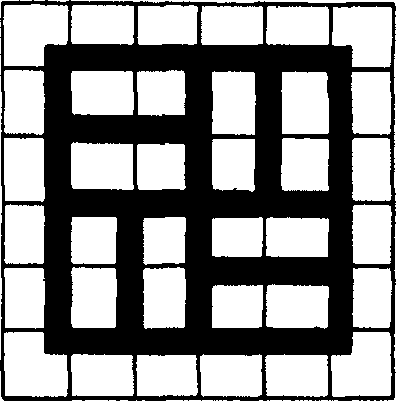

рис. 14

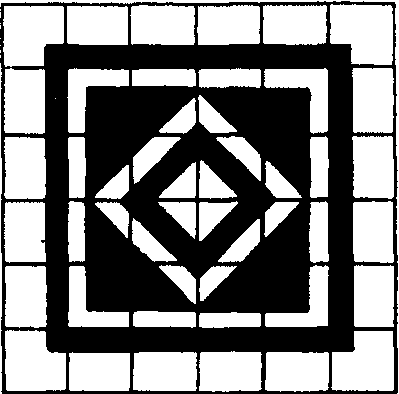

Черт. 31

Чистка ковра

рис. 15

Черт. 32

Чистка мягкой мебели

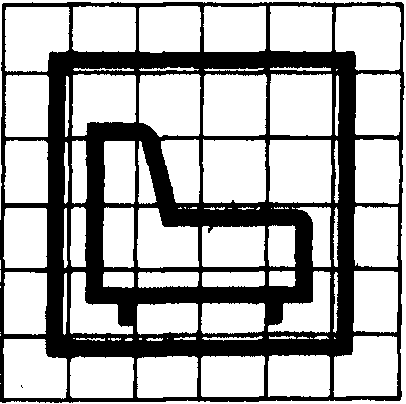

рис. 16

Черт. 33

Предварительная стирка

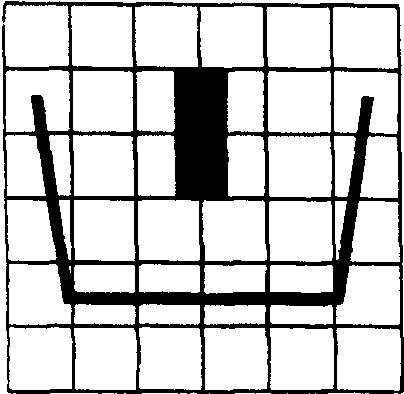

рис. 17

Черт. 42

Полоскание

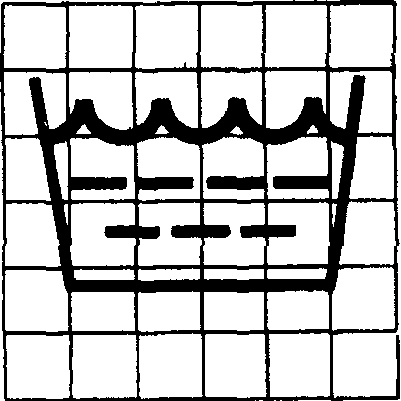

рис. 18

Черт. 43

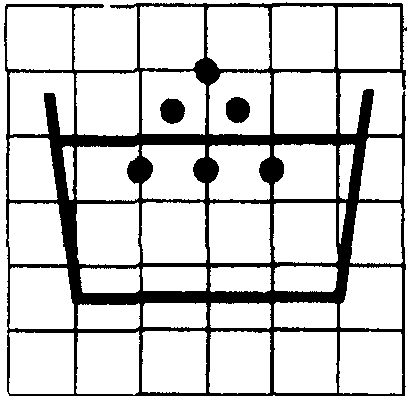

Слабое загрязнение

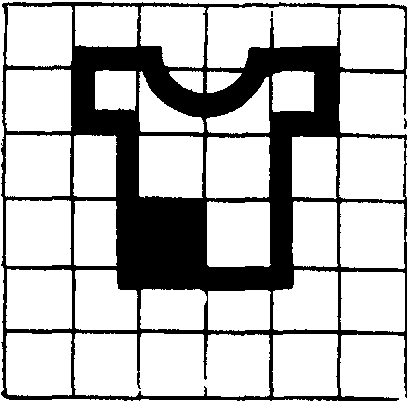

рис. 19

Черт. 44

Среднее загрязнение

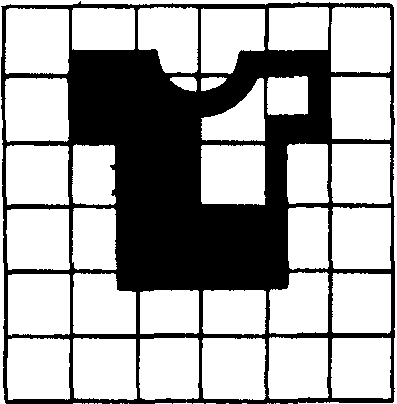

рис. 20

Черт. 45

Сильное загрязнение

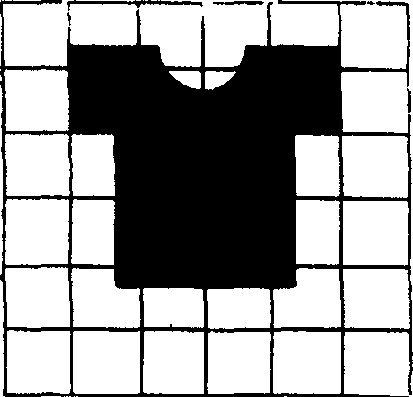

рис. 21

Черт. 46

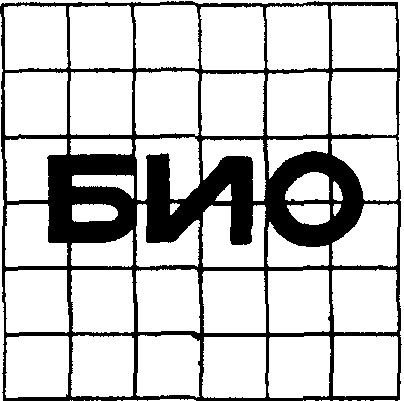

Био

рис. 22

Черт. 47

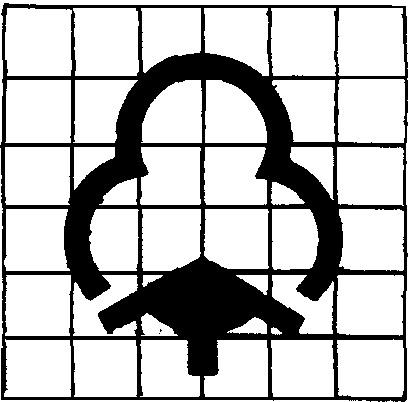

Хлопок

рис. 23

Черт. 48

Шерсть

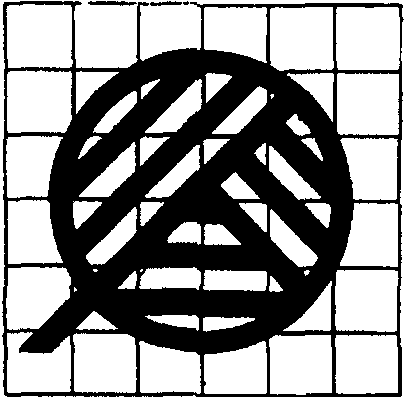

рис. 24

Черт. 49

Синтетика

рис. 25

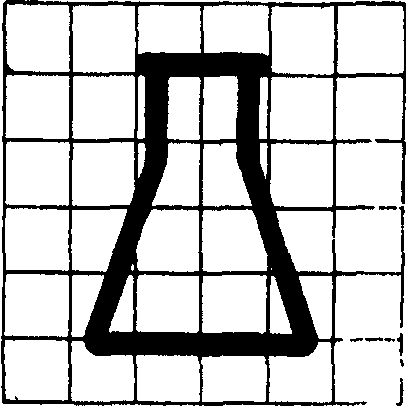

Черт. 50

Смешанные ткани

рис. 26

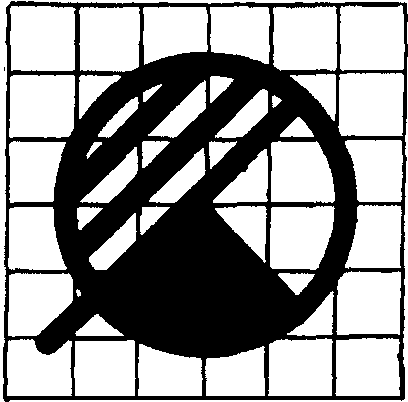

Черт. 51

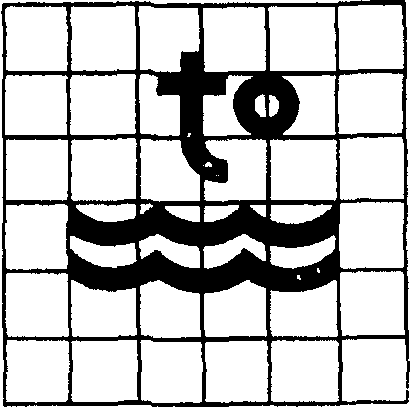

Нагрев воды

рис. 27

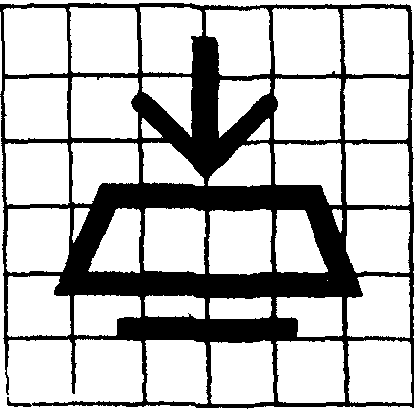

Черт. 52

Включение пресса

рис. 28

Черт. 53

Сильно загрязненная посуда

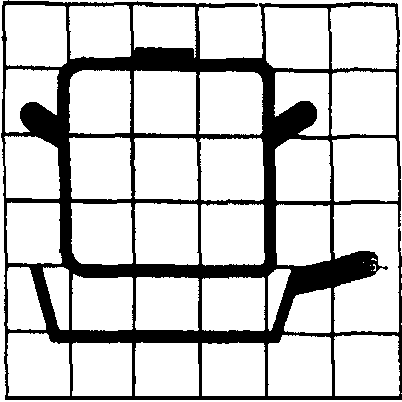

рис. 29

Черт. 54

Средне загрязненная посуда

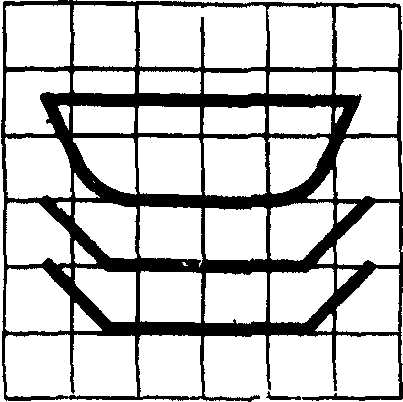

рис. 30

Черт. 55

Слабо загрязненная посуда

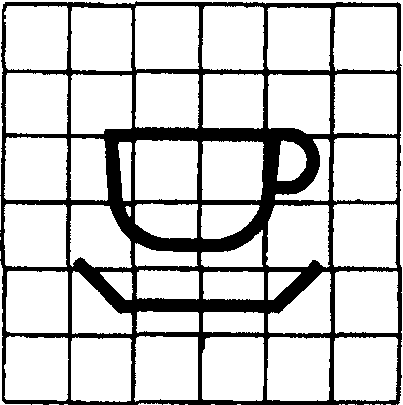

рис. 31

Черт. 56

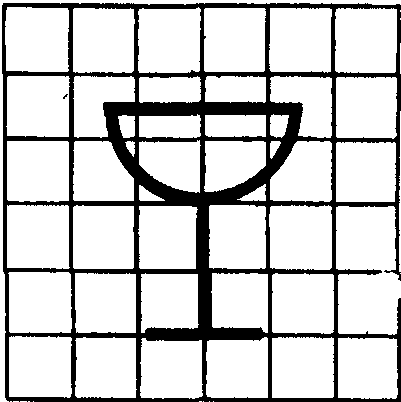

Хрусталь

рис. 32

Черт. 57

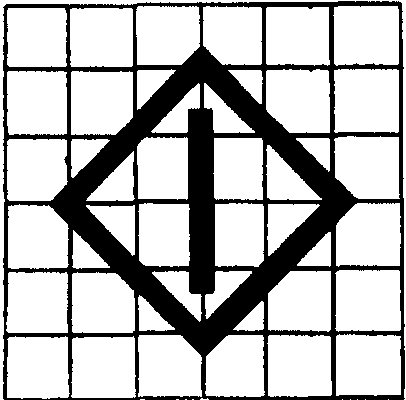

Пуск

рис. 33

Черт. 58

Зарядка аккумулятора

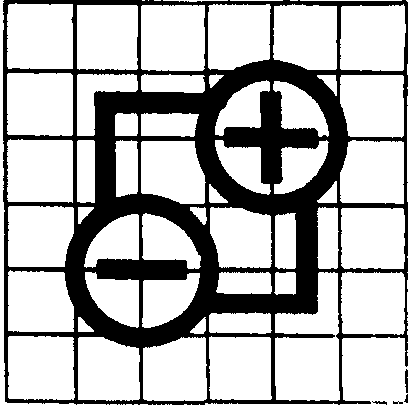

рис. 34

Черт. 59
