ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ЭЛЕКТРОПРИБОРЫ И МАШИНЫ БЫТОВЫЕ

СИМВОЛЫ ОРГАНОВ УПРАВЛЕНИЯ

Household electrical appliances and machines. Symbols of control parts of the body

ГОСТ 24899-81

Группа Е00

ОКП 34 6800

Разработан Министерством электротехнической промышленности.

Исполнители: И.А. Куликов (руководитель темы), Н.Е. Фрадкина.

Внесен Министерством электротехнической промышленности:

Зам. начальника технического управления В.Н. Федюшкин.

Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 10 августа 1981 г. № 3759.

Постановлением Государственного комитета СССР по стандартам от 10 августа 1981 г. № 3759 срок действия установлен с 01.07.1983 до 01.07.1988.

Настоящий стандарт распространяется на символы органов управления бытовых электроприборов и машин (далее — электроприборов) и устанавливает их графические изображения, смысловые значения, а также общие требования к их разработке и исполнению.

Стандарт не распространяется на символы органов управления радиоэлектронных приборов.

Абзац исключен с 1 июля 1988 года. - Изменение № 1, утв. Постановлением Госстандарта СССР от 17.12.1987 № 4632.

Примечание. Для электроприборов, предназначенных для нужд народного хозяйства и поставленных на производство до 01.07.1988, разрешается до 01.07.1989 использование символов органов управления, действующих до 01.07.1988.

(примечание введено Изменением № 2, утв. Постановлением Госстандарта СССР от 21.07.1988 № 2707)

1. ОБЩИЕ ПОЛОЖЕНИЯ

1.1. Символы органов управления электроприборов (далее — символы) представляют собой условные графические изображения, отражающие объект управления, а также состояние или процесс, являющиеся результатом управления.

Пропорции графического изображения и место расположения символов, приведенных на черт. 6 - 9, определяются разработчиком электроприбора.

(абзац введен Изменением № 1, утв. Постановлением Госстандарта СССР от 17.12.1987 № 4632)

1.2. Символы должны быть нанесены на органы управления или на элементы конструкции электроприборов (панели, пульты управления, шильды и т.п.), а также непосредственно на корпуса электроприборов и насадок.

1.3. В технической и эксплуатационной документации на электроприбор должны быть приведены все символы, имеющиеся на данном электроприборе, с указанием их смыслового значения.

1.4. Исключен с 1 июля 1988 года. - Изменение № 1, утв. Постановлением Госстандарта СССР от 17.12.1987 № 4632.

1.5. Определенному смысловому значению должен соответствовать только один символ.

1.6. Размещение символов и их начертание должны соответствовать эргономическим требованиям.

2. ТРЕБОВАНИЯ К ГРАФИЧЕСКОМУ ИСПОЛНЕНИЮ СИМВОЛОВ

2.1. Чертеж символа в конструкторской (технологической) документации должен выполняться на основной модульной сетке базового конфигуратора, приведенного в обязательном Приложении 1.

2.2. Основные принципы построения и нанесения символа на электроприбор должны соответствовать требованиям обязательного Приложения 2.

2.3. Действительные размеры символа, указанного на электроприборе, достигаются уменьшением размера a основного квадрата базового конфигуратора и выбираются из ряда 3, 6, 8, 10, 12, 16, 20, 25, 32, 40 мм.

Минимальная толщина линейных элементов символа должны быть не менее 0,2 мм.

(абзац введен Изменением № 1, утв. Постановлением Госстандарта СССР от 17.12.1987 № 4632)

2.4. Способы нанесения символа на электроприбор должны обеспечивать сохранение его четкого и ясного изображения в течение всего срока эксплуатации электроприбора.

2.5 Символ должен быть выполнен в одном цвете.

2.6. Требования к размерам символа, цветовому решению, способу и месту его нанесения на электроприбор устанавливаются предприятием-разработчиком с учетом требований настоящего стандарта и включаются в технические условия на конкретный вид и тип электроприбора.

3. ГРАФИЧЕСКИЕ ИЗОБРАЖЕНИЯ И СМЫСЛОВЫЕ ЗНАЧЕНИЯ СИМВОЛОВ

3.1. Смысловые значения символов и их графические изображения должны соответствовать приведенным на черт. 1 - 3, 3а, 4 - 13, 13а, 14, 15, 15а, 16 - 20, 20а, 21 - 59:

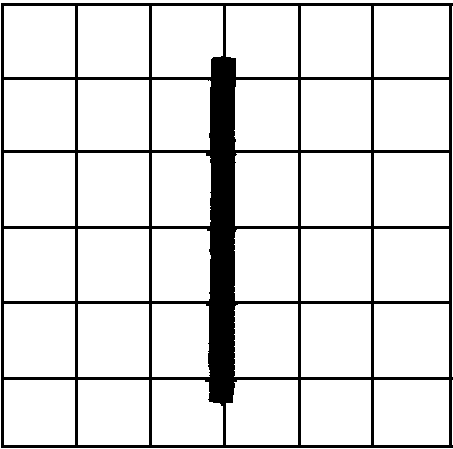

Включено

рис. 1

Черт. 1

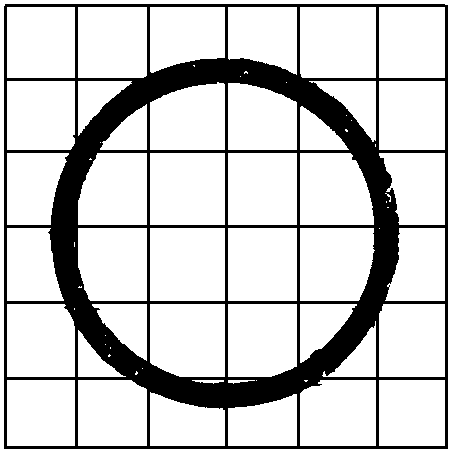

Отключено

рис. 2

Черт. 2

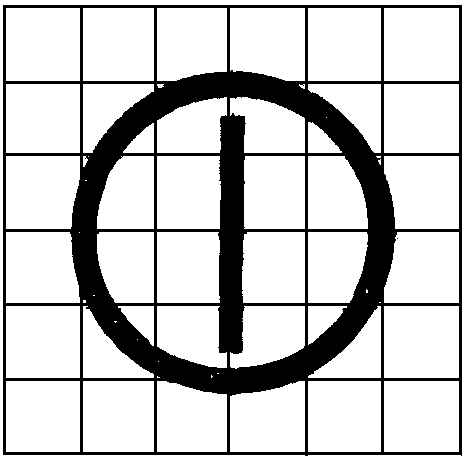

Включено-отключено

рис. 3

Примечание. Символ дан для органа управления двойного действия.

Черт. 3

Включено при нажатии

рис. 4

Черт. 3а

(черт. 3а введен Изменением № 1, утв. Постановлением

Госстандарта СССР от 17.12.1987 № 4632)

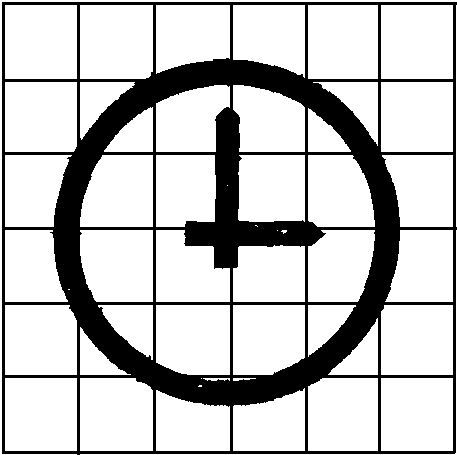

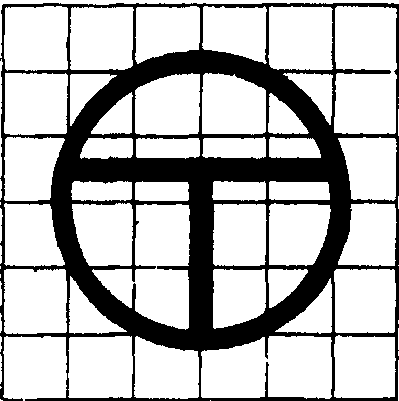

Таймер

рис. 5

Черт. 4

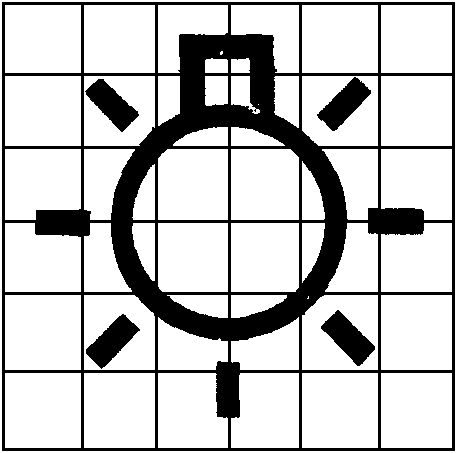

Подсвет

рис. 6

Черт. 5

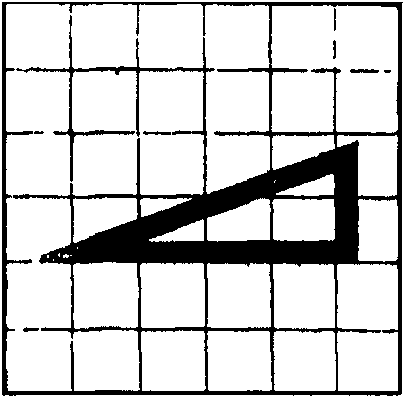

Регулировка режима линейная (плавная)

рис. 7

Черт. 6
(черт. 6 в ред. Изменения № 1, утв. Постановлением

Госстандарта СССР от 17.12.1987 № 4632)

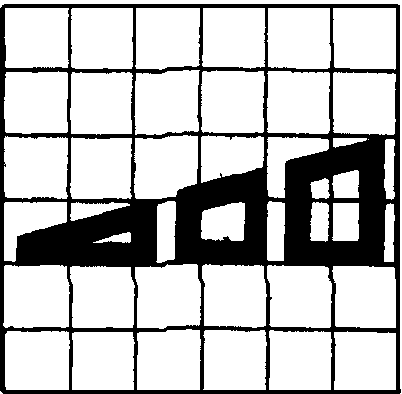

Регулировка режима линейная (ступенчатая)

рис. 8

Черт. 7
(черт. 7 в ред. Изменения № 1, утв. Постановлением
Госстандарта СССР от 17.12.1987 № 4632)

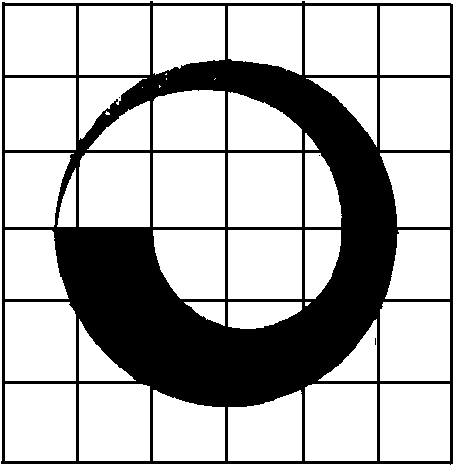

Регулировка режима поворотная (плавная)

рис. 9

Черт. 8

Регулировка режима поворотная (ступенчатая)

рис. 10

Черт. 9

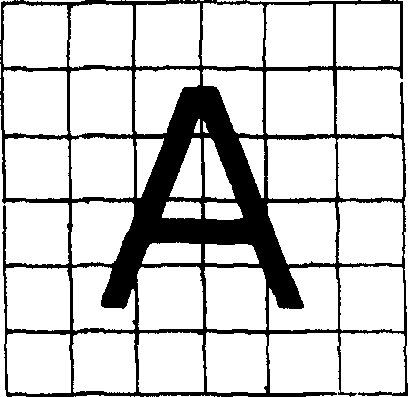

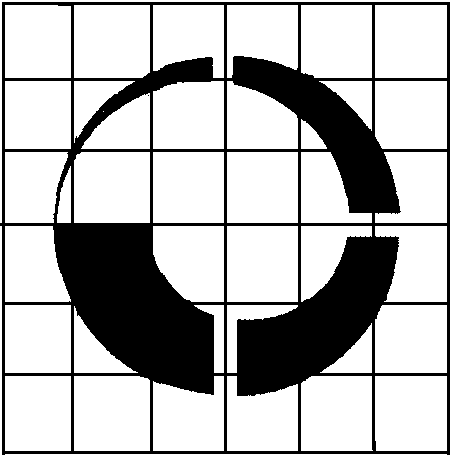

Автоматический режим

рис. 11

Черт. 10
(черт. 10 в ред. Изменения № 1, утв. Постановлением
Госстандарта СССР от 17.12.1987 № 4632)

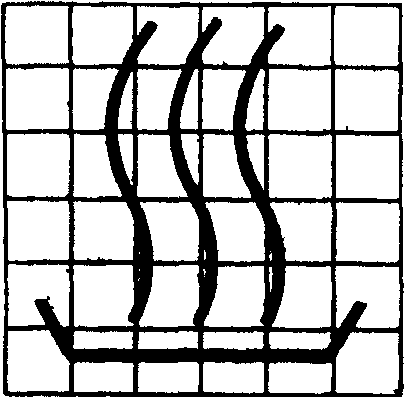

Нагрев или сушка

рис. 12

Черт. 11

(черт. 11 в ред. Изменения № 1, утв. Постановлением
Госстандарта СССР от 17.12.1987 № 4632)

Охлаждение

рис. 13

Черт. 12

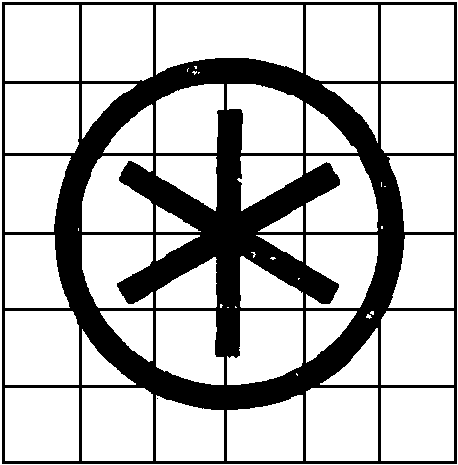

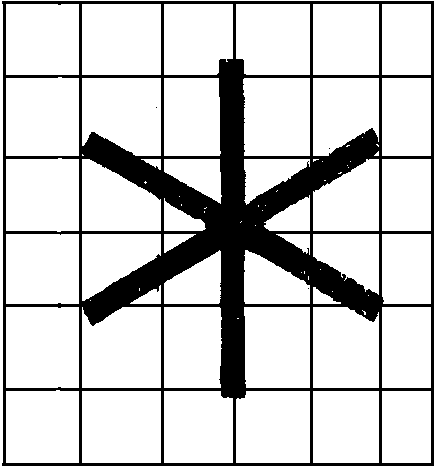

Замораживание

рис. 14

Черт. 13

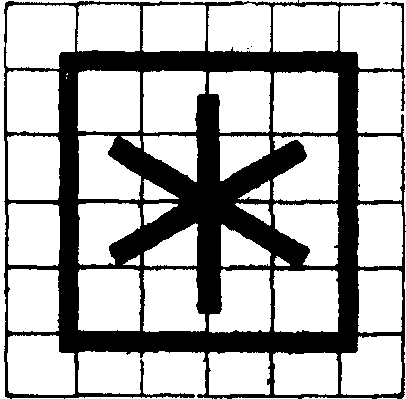

Хранение

рис. 15

Черт. 13а

(черт. 13а введен Изменением № 1, утв. Постановлением

Госстандарта СССР от 17.12.1987 № 4632)

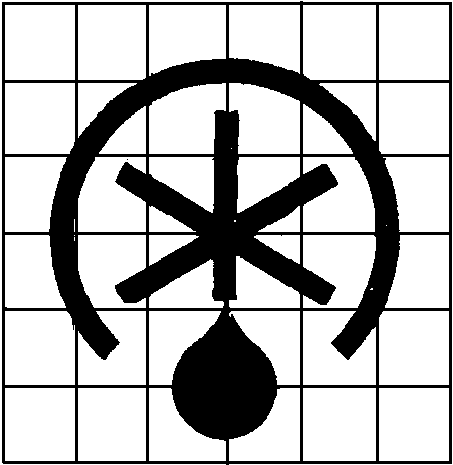

Оттаивание

рис. 16

Черт. 14

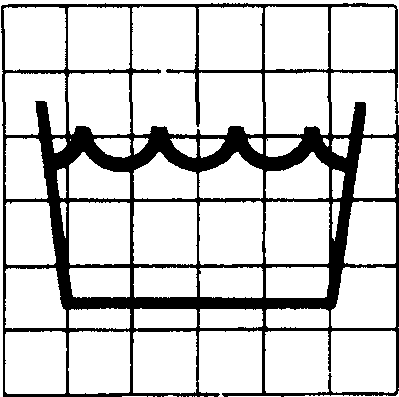

Высокий уровень воды

рис. 17

Черт. 15

(черт. 15 в ред. Изменения № 1, утв. Постановлением

Госстандарта СССР от 17.12.1987 № 4632)

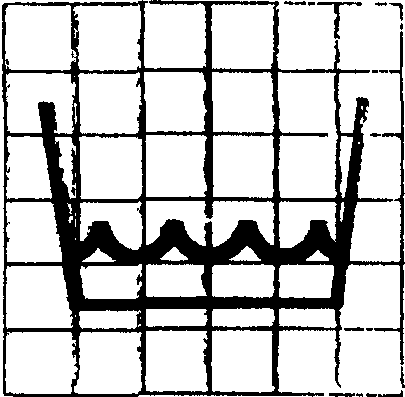

Низкий уровень воды

рис. 18

Черт. 15а

(черт. 15а введен Изменением № 1, утв. Постановлением

Госстандарта СССР от 17.12.1987 № 4632)

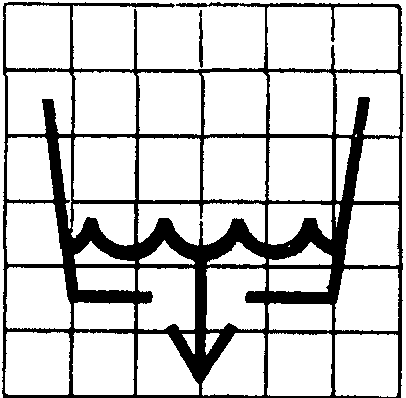

Слив

рис. 19

Черт. 16

(черт. 16 в ред. Изменения № 1, утв. Постановлением

Госстандарта СССР от 17.12.1987 № 4632)

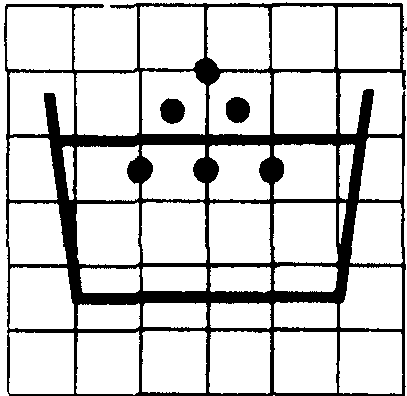

Засыпка моющих средств

рис. 20

Черт. 17

(черт. 17 в ред. Изменения № 1, утв. Постановлением

Госстандарта СССР от 17.12.1987 № 4632)

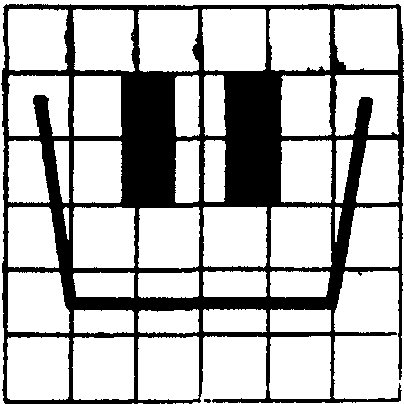

Основная стирка

рис. 21

Черт. 18

(черт. 17 в ред. Изменения № 1, утв. Постановлением

Госстандарта СССР от 17.12.1987 № 4632)

Бережная стирка

рис. 22

Черт. 19

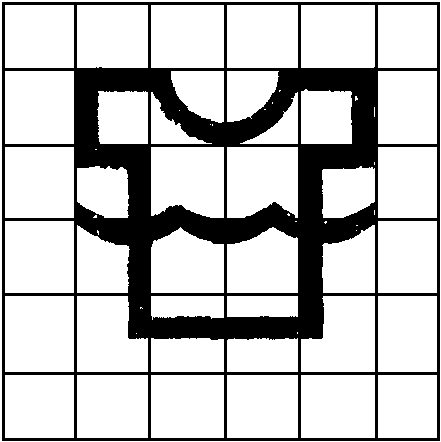

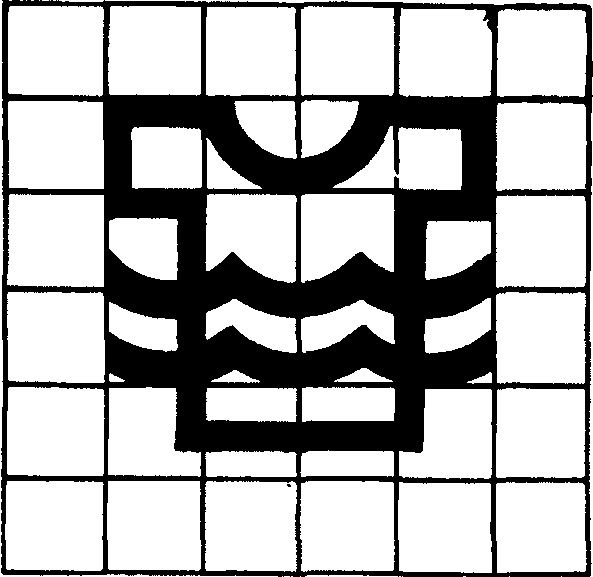

Стирка

рис. 23

Черт. 19а

(черт. 19а введен Изменением № 3, утв. Постановлением

Госстандарта СССР от 30.05.1989 № 1376)

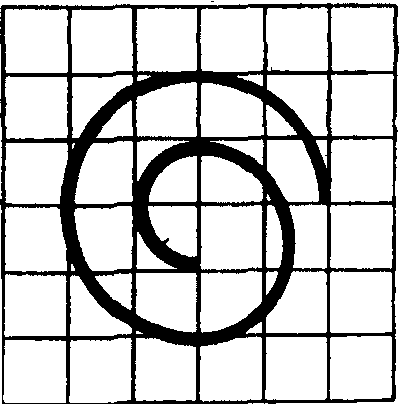

Отжим

рис. 24

Черт. 20

(черт. 20 в ред. Изменения № 1, утв. Постановлением

Госстандарта СССР от 17.12.1987 № 4632)

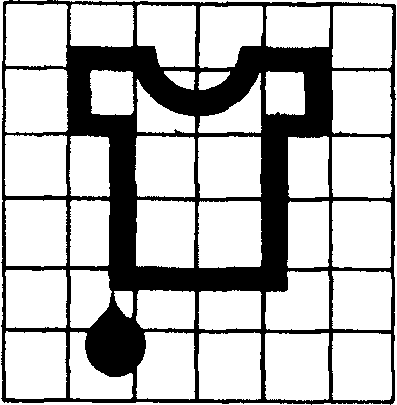

Слабый отжим

рис. 25

Черт. 20а

(черт. 20а введен Изменением № 1, утв. Постановлением

Госстандарта СССР от 17.12.1987 № 4632)

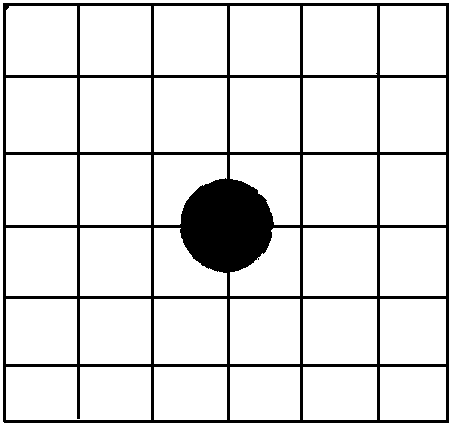

Температурный режим I

рис. 26

Черт. 21

Температурный режим II

рис. 27

Черт. 22

Температурный режим III

рис. 28

Черт. 23

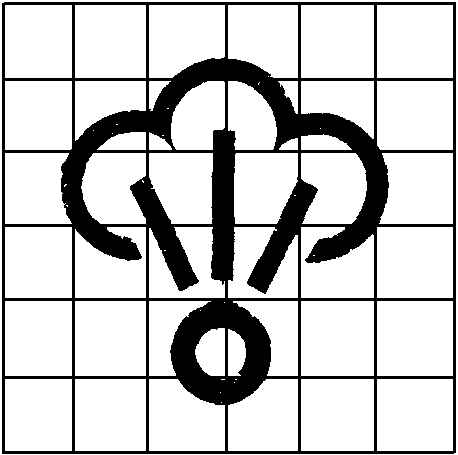

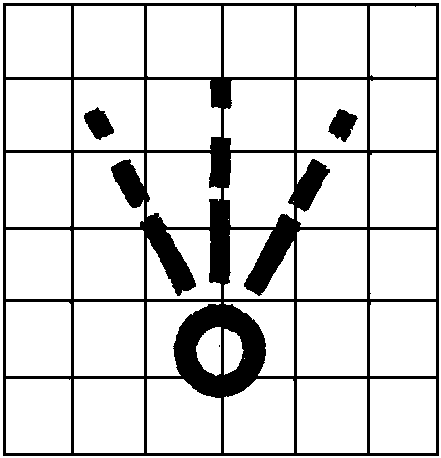

Разбрызгивание

рис. 29

Черт. 24

Пароувлажнение

рис. 30

Черт. 25

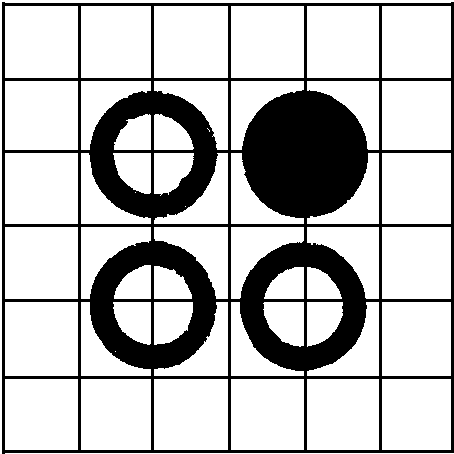

Включение конфорок

рис. 31

Примечание. Для двух- или трехконфорочных плит символ должен повторять расположение конфорок на плите. Затемненный символ обозначает включенную конфорку.

Черт. 26

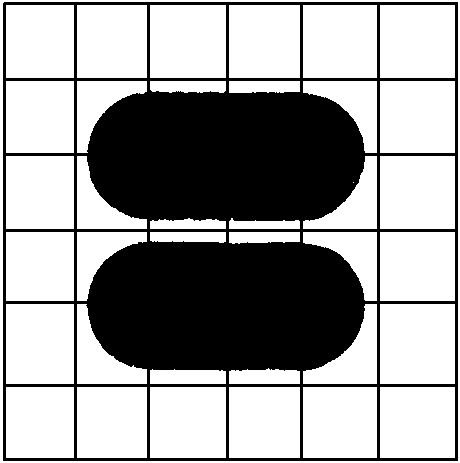

Включение жарочного шкафа

рис. 32

Черт. 27

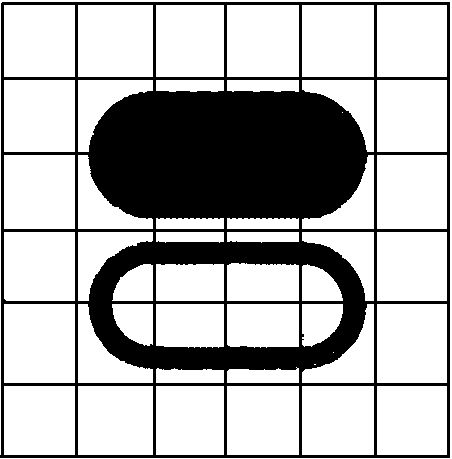

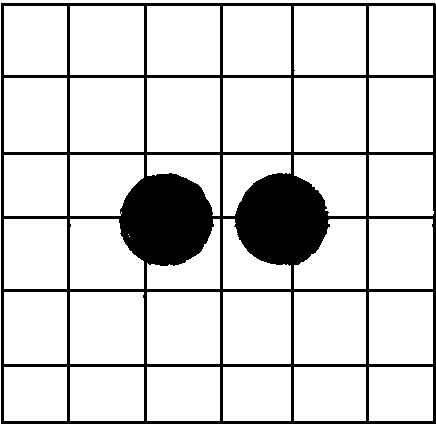

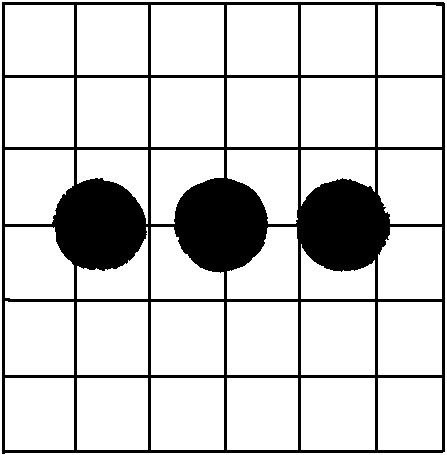

Включение нагревателей

рис. 33

Примечание. Затемненный символ обозначает включенный нагреватель.

Черт. 28

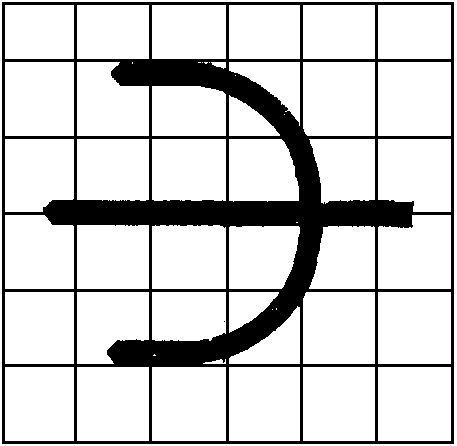

Вращение вертела

рис. 34

Черт. 29

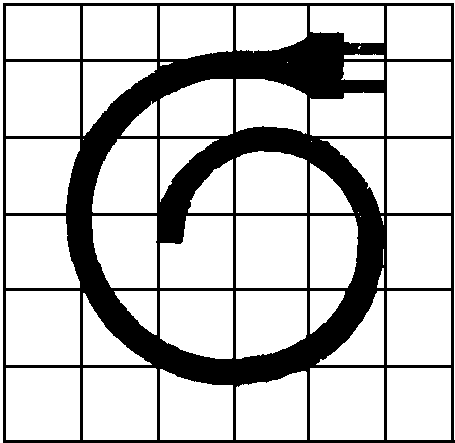

Намотка шнура

рис. 35

Черт. 30

Чистка пола

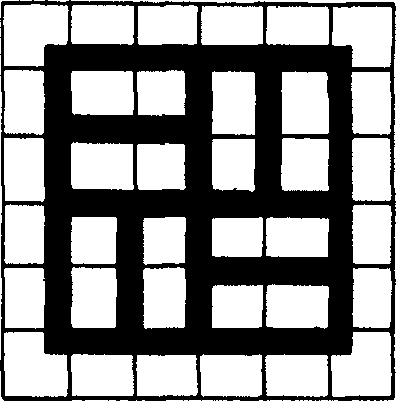

рис. 36

Черт. 31

(черт. 31 в ред. Изменения № 1, утв. Постановлением
Госстандарта СССР от 17.12.1987 № 4632)

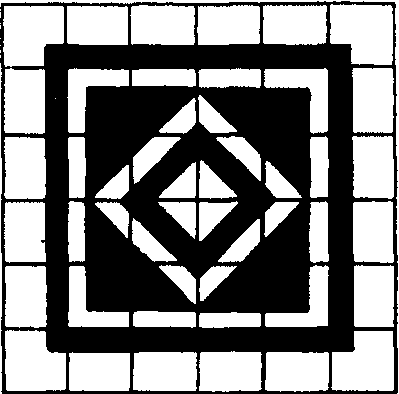

Чистка ковра

рис. 37

Черт. 32

(черт. 32 в ред. Изменения № 1, утв. Постановлением

Госстандарта СССР от 17.12.1987 № 4632)

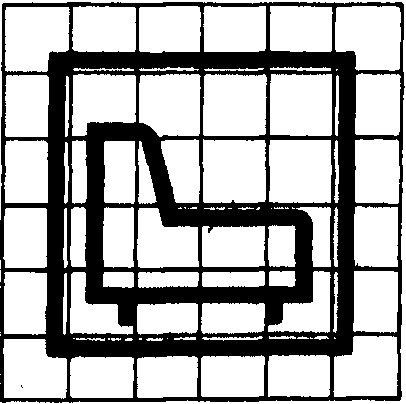

Чистка мягкой мебели

рис. 38

Черт. 33

(черт. 33 в ред. Изменения № 1, утв. Постановлением

Госстандарта СССР от 17.12.1987 № 4632)

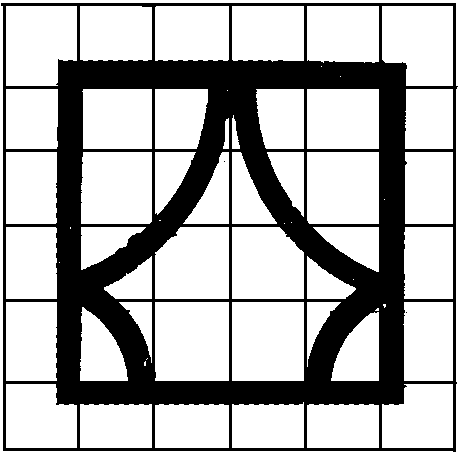

Чистка гардин

рис. 39

Черт. 34

Вентиляция

рис. 40

Черт. 35

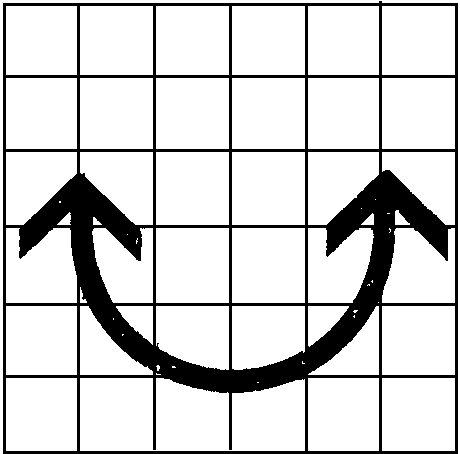

Поворот оси

рис. 41

Черт. 36

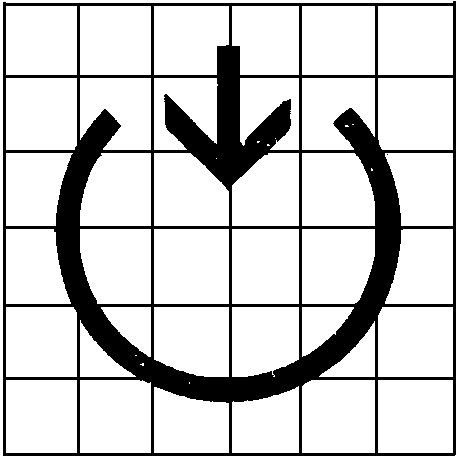

Приток

рис. 42

Черт. 37

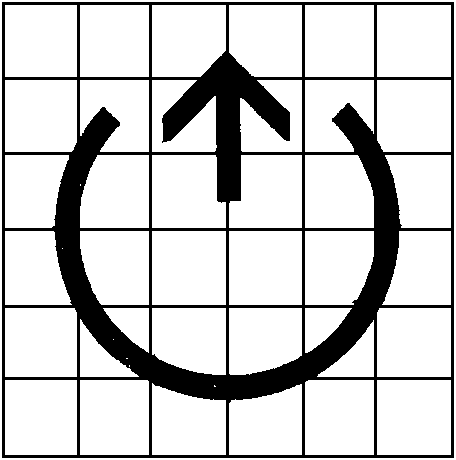

Вытяжка

рис. 43

Черт. 38

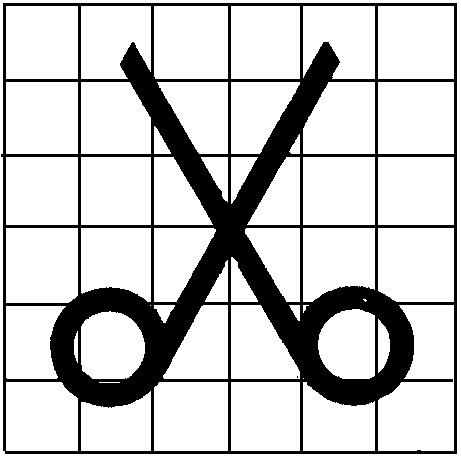

Стрижка

рис. 44

Черт. 39

Бритье

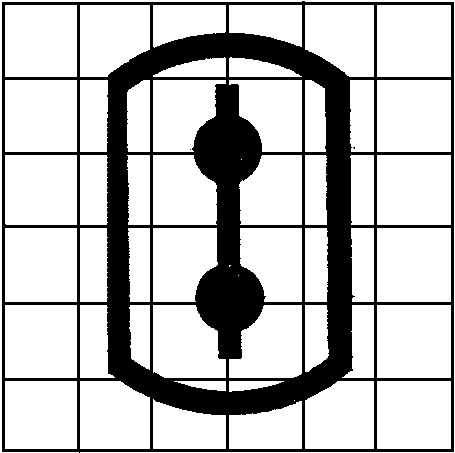

рис. 45

Черт. 40

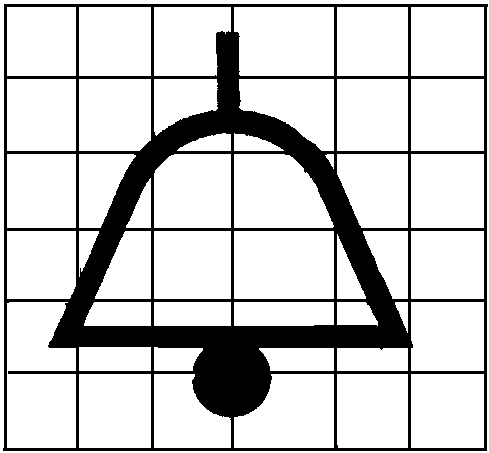

Звуковой сигнал

рис. 46

Черт. 41

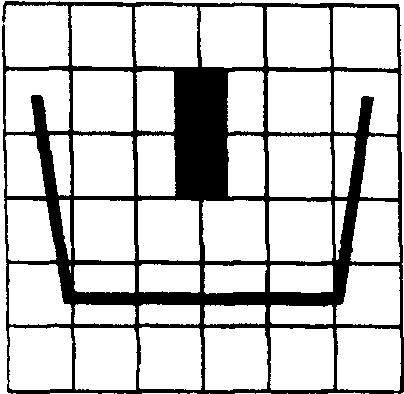

Предварительная стирка

рис. 47

Черт. 42

(черт. 42 введен Изменением № 1, утв. Постановлением

Госстандарта СССР от 17.12.1987 № 4632)

Полоскание

рис. 48

Черт. 43

(черт. 43 введен Изменением № 1, утв. Постановлением

Госстандарта СССР от 17.12.1987 № 4632)

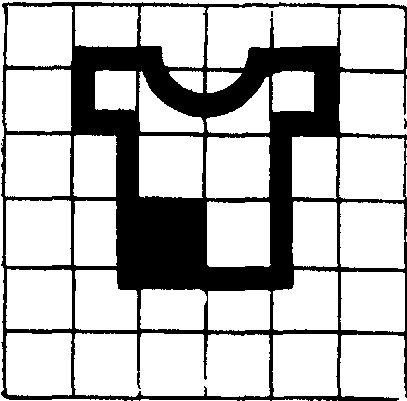

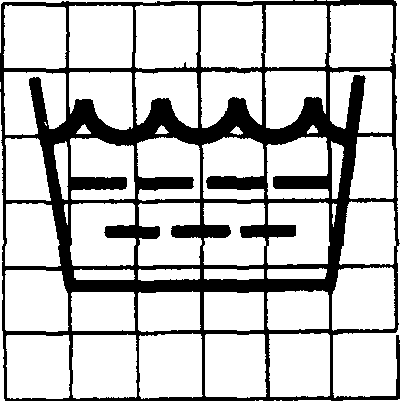

Слабое загрязнение

рис. 49

Черт. 44

(черт. 44 введен Изменением № 1, утв. Постановлением

Госстандарта СССР от 17.12.1987 № 4632)

Среднее загрязнение

рис. 50

Черт. 45

(черт. 45 введен Изменением № 1, утв. Постановлением

Госстандарта СССР от 17.12.1987 № 4632)

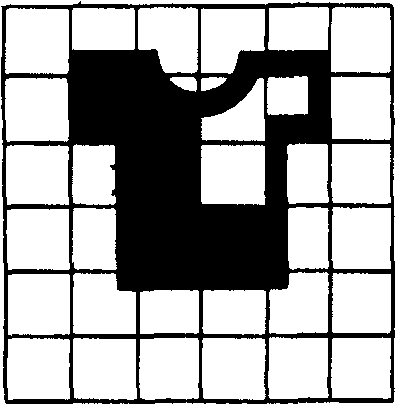

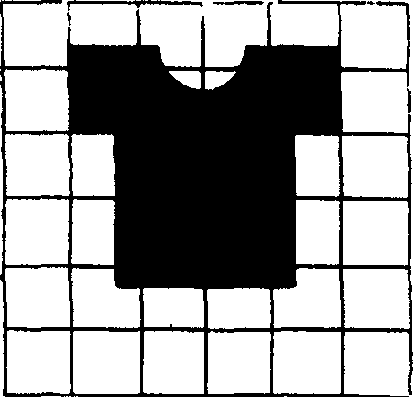

Сильное загрязнение

рис. 51

Черт. 46

(черт. 46 введен Изменением № 1, утв. Постановлением

Госстандарта СССР от 17.12.1987 № 4632)

Био

рис. 52

Черт. 47

(черт. 47 введен Изменением № 1, утв. Постановлением

Госстандарта СССР от 17.12.1987 № 4632)

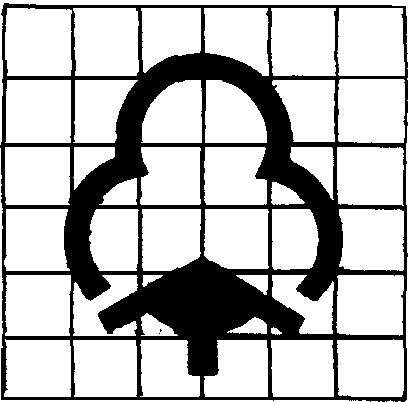

Хлопок

рис. 53

Черт. 48

(черт. 48 введен Изменением № 1, утв. Постановлением

Госстандарта СССР от 17.12.1987 № 4632)

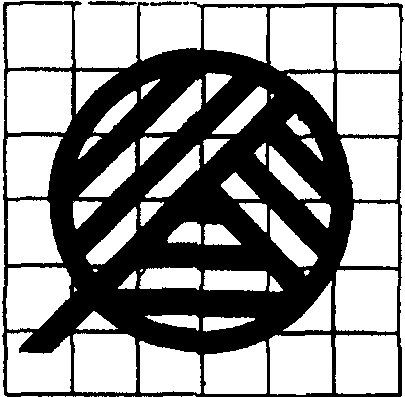

Шерсть

рис. 54

Черт. 49

(черт. 49 введен Изменением № 1, утв. Постановлением

Госстандарта СССР от 17.12.1987 № 4632)

Синтетика

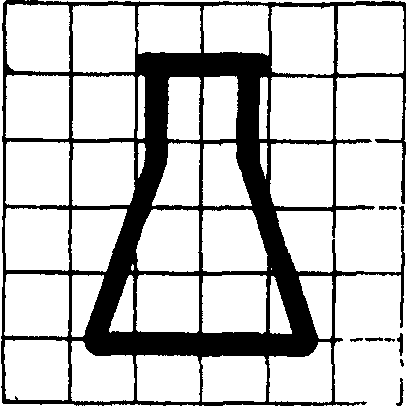

рис. 55

Черт. 50

(черт. 50 введен Изменением № 1, утв. Постановлением

Госстандарта СССР от 17.12.1987 № 4632)

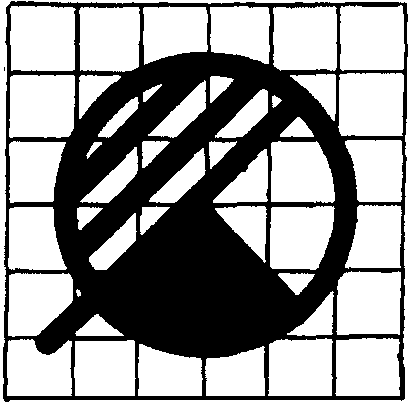

Смешанные ткани

рис. 56

Черт. 51

(черт. 51 введен Изменением № 1, утв. Постановлением

Госстандарта СССР от 17.12.1987 № 4632)

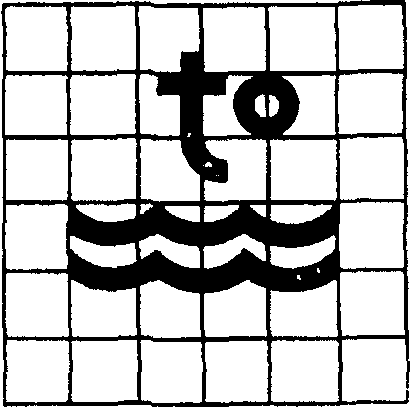

Нагрев воды

рис. 57

Черт. 52

(черт. 52 введен Изменением № 1, утв. Постановлением

Госстандарта СССР от 17.12.1987 № 4632)

Включение пресса

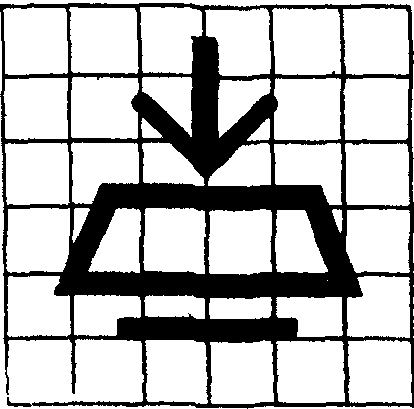

рис. 58

Черт. 53

(черт. 53 введен Изменением № 1, утв. Постановлением

Госстандарта СССР от 17.12.1987 № 4632)

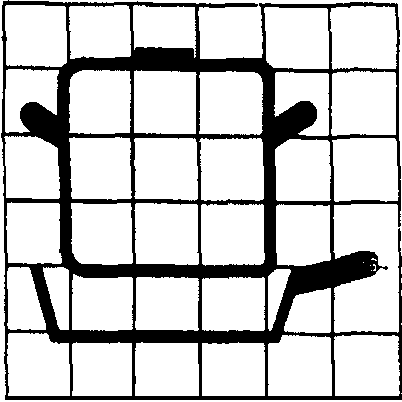

Сильно загрязненная посуда

рис. 59

Черт. 54

(черт. 54 введен Изменением № 1, утв. Постановлением

Госстандарта СССР от 17.12.1987 № 4632)

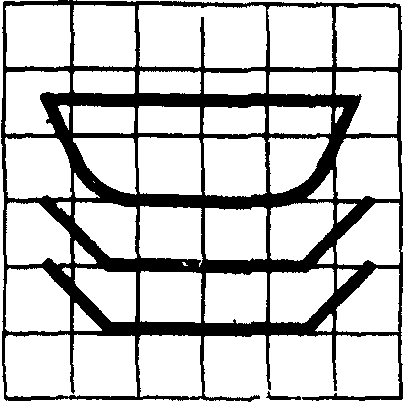

Средне загрязненная посуда

рис. 60

Черт. 55

(черт. 55 введен Изменением № 1, утв. Постановлением

Госстандарта СССР от 17.12.1987 № 4632)

Слабо загрязненная посуда

рис. 61

Черт. 56

(черт. 56 введен Изменением № 1, утв. Постановлением

Госстандарта СССР от 17.12.1987 № 4632)

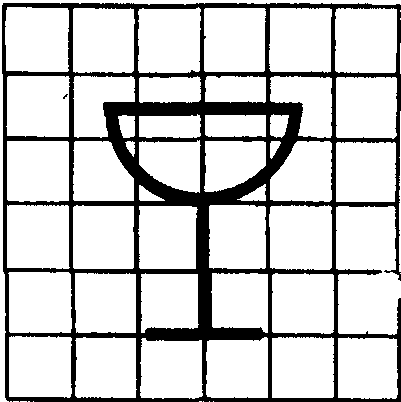

Хрусталь

рис. 62

Черт. 57

(черт. 57 введен Изменением № 1, утв. Постановлением

Госстандарта СССР от 17.12.1987 № 4632)

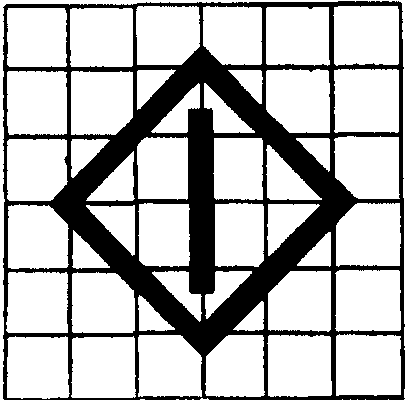

Пуск

рис. 63

Черт. 58

(черт. 58 введен Изменением № 1, утв. Постановлением

Госстандарта СССР от 17.12.1987 № 4632)

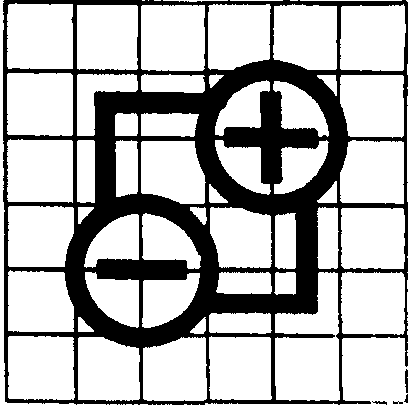

Зарядка аккумулятора

рис. 64

Черт. 59

(черт. 59 введен Изменением № 1, утв. Постановлением

Госстандарта СССР от 17.12.1987 № 4632)

Приложение 1 Обязательное

БАЗОВЫЙ КОНФИГУРАТОР

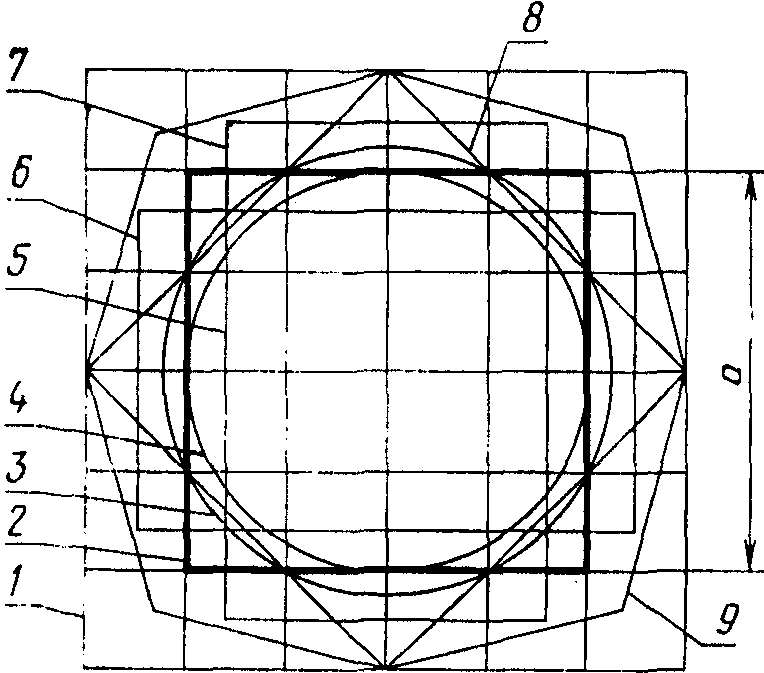

Базовый конфигуратор, изображенный на чертеже, включает:

1 — основную модульную сетку конфигуратора размером 75 x 75 мм, разделенную на квадраты со стороной 12,5 мм;

2 — основной квадрат со стороной a, равной 50 мм;

3 — основную окружность диаметром 56 мм и площадью, приблизительно равной площади основного квадрата;

4 — вторую окружность диаметром 50 мм, вписанную в основной квадрат 2;

5 — второй квадрат со стороной 40 мм, углы которого соприкасаются с основной окружностью 3;

6 — прямоугольник площадью, приблизительно равной площади основного квадрата 2, с большей стороной 62,5 мм, расположенный горизонтально;

7 — второй прямоугольник площадью, приблизительно равной площади основного квадрата 2, с большей стороной 62,5 мм, расположенный вертикально;

8 — третий квадрат, образованный линиями, проходящими через точки пересечения основного квадрата 2 и основной окружности 3; стороны этого квадрата ориентированы по отношению к основному квадрату под углом 45°, а углы этого квадрата определяют пределы горизонтальных и вертикальных размеров основной модульной сетки;

9 — неправильный восьмиугольник, образованный линиями с наклоном к сторонам квадрата 8 под углом 30°.

рис. 65

Чертеж

Приложение 2
Обязательное

ОСНОВНЫЕ ПРИНЦИПЫ ПОСТРОЕНИЯ
И НАНЕСЕНИЯ СИМВОЛА НА ЭЛЕКТРОПРИБОР

1. Символ должен вписываться в базовый конфигуратор согласно следующим правилам:

для символа, состоящего из одной геометрической фигуры, например, окружности или прямоугольника, необходимо использовать соответствующую геометрическую фигуру базового конфигуратора; в этом случае линии базового конфигуратора должны быть осевыми для линий символа;

для обеспечения соразмерности символа с базовым конфигуратором необходимо элементы символа вписывать в соответствующие элементы базового конфигуратора так, чтобы размеры символа не превышали размер конфигуратора (например, окружность без внешних деталей в чертеже символа должна совпадать с основной окружностью 3 конфигуратора (см. обязательное Приложение 1), тогда как окружность с внешними деталями должна быть прорисована по контуру второй окружности 4 конфигуратора).

2. Все линии символа, выполненного на базовом конфигураторе, должны иметь одинаковую толщину 2 мм. Если символ состоит из небольшого числа графических элементов, то для лучшего восприятия символа допускается толщина линий 4 мм.

3. Для нанесения символа на электроприбор можно использовать метод фотографирования исходного чертежа символа, выполненного в соответствии с требованиями настоящего стандарта.

Для облегчения воспроизведения и нанесения оригинала символа на электроприбор на исходном чертеже символа должны быть показаны осевые линии решетки (см. чертеж).

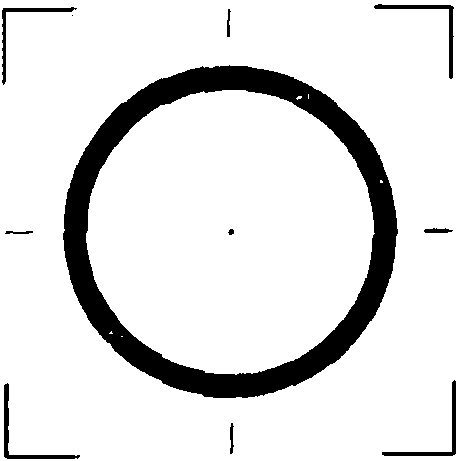

рис. 66

Четыре короткие осевые линии должны быть проведены через воображаемую точку их пересечения (визуальный центр символа). Эта точка используется в качестве ориентира при расположении символа.

Примечание. Осевые линии необходимо стереть, когда отпадает необходимость в них при правильном расположении символа в заданном положении.
