Изменение № 1 ГОСТ 24473-80 «Инструмент разметочный. Чертилки. Типы и основные Размеры»

(утв. Постановлением Госстандарта СССР от 29.11.1989 № 3518)

от 29 ноября 1989 г. № 3518

ИЗМЕНЕНИЕ № 1 ГОСТ 24473-80 «ИНСТРУМЕНТ РАЗМЕТОЧНЫЙ. ЧЕРТИЛКИ. ТИПЫ И ОСНОВНЫЕ РАЗМЕРЫ»

1 января 1991 года

Утверждено и введено в действие Постановлением Государственного комитета СССР по управлению качеством продукции и стандартам от 29.11.1989 № 3518.

Пункт 1. Исключить слова: «прямые и изогнутые».

Пункт 2. Исключить слово: «изогнутые».

Пункт 3 дополнить примечанием: «Примечание. Черт. 1 — 4 не определяют конструкцию чертилок»;

чертеж 1. Размер d_{1} . Исключить знак сноски: <*>;

таблица 1. Графа d_{1} . Исключить знак сноски и сноску;

таблицы 1, 2. Графа l. Заменить слова: «пред. откл. \pm \frac{IT17}{2} » на «пред. откл. +/- IT17»;

чертеж 2. Заменить обозначение: d_{2} на d_{1} ;

таблица 2. Графа d. Заменить слова: «не более» на «пред. откл. \pm \frac{IT17}{2} »;

графа d_{2} . Заменить обозначение: d_{2} на d_{1} ; дополнить словами: «пред. откл. \pm \frac{IT17}{2} »;

графа l_{1} . Исключить предельное отклонение: \pm \frac{IT17}{2} ;

чертеж 3. Заменить размеры: 5 max на 5, 50 max на 50 <*>;

размер 50 <*>. Стрелку продлить до контура;

чертеж дополнить сноской: «<*> Размер для справок»;

чертеж 4. Заменить размер: h на h <*>;

чертеж дополнить сноской: «<*> Размер для справок»;

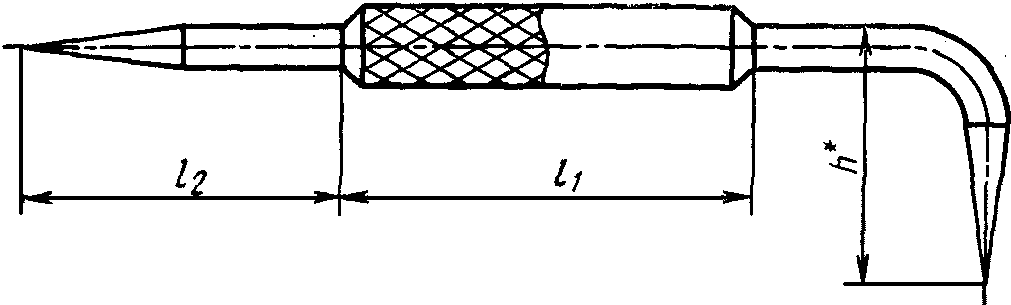

чертеж дополнить размером l_{1} , как показано на чертеже; заменить обозначение: l_{1} на l_{2} .

таблица 4. Графа d. Заменить слова: «не более» на «пред. откл. \pm \frac{IT17}{2} »;

графа l. Заменить слова и размер: «пред. откл. \pm \frac{IT17}{2} » на «пред. откл. +/- IT17», 150 на 160;

графа l_{1} . Исключить слова: «пред. откл. \pm \frac{IT17}{2} »; заменить обозначение: l_{1} на l_{2} ;

графа h <*>. Исключить слова: «не более»;

таблицу дополнить графой — l_{1} :

l 2	l 1
60	80
75	90
100	100

---
