ГОСТ 24473-80 (СТ СЭВ 1296-78). Инструмент разметочный. Чертилки. Типы и основные размеры

(введен Постановлением Госстандарта СССР от 26.12.1980 № 5997)

(ред. от 29.11.1989)

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ИНСТРУМЕНТ РАЗМЕТОЧНЫЙ. ЧЕРТИЛКИ

ТИПЫ И ОСНОВНЫЕ РАЗМЕРЫ

Marking instrument. Marking tools. Types and main dimensions

ГОСТ 24473-80

Постановлением Государственного комитета СССР по стандартам от 26 декабря 1980 г. № 5997 срок введения установлен с 01.01.1981.

Взамен МН 525-60, МН 526-60, МН 527-60.

Переиздание. Декабрь 1982 г.

1. Настоящий стандарт распространяется на разметочные чертилки, предназначенные для разметки металлических и неметаллических материалов, изготовляемые для нужд народного хозяйства и для экспорта.

(в ред. Изменения № 1, утв. Постановлением Госстандарта СССР от 29.11.1989 № 3518)

Стандарт полностью соответствует стандарту СТ СЭВ 1296-78.

2. Чертилки должны изготовляться типов:

1 — прямые односторонние;

2 — прямые односторонние с рукояткой;

3 — двусторонние;

(в ред. Изменения № 1, утв. Постановлением Госстандарта СССР от 29.11.1989 № 3518)

4 — двусторонние с рукояткой.

(в ред. Изменения № 1, утв. Постановлением Госстандарта СССР от 29.11.1989 № 3518)

Чертилки каждого типа должны изготовляться исполнений:

1 — со стальными ножами;

2 — с остриями ножек, оснащенными твердым сплавом.

3. Основные размеры чертилок должны соответствовать указанным на черт. 1 - 4 и в табл. 1 - 4.

Тип 1

Таблица 1

мм

Обозначение чертилки исполнений		Применяемость	d 1	l (пред. откл. +/- IT17
1	2
7840 — 1001	-		25	150
-	7840 — 1002
7840 — 1003	-		30	250
-	7840 — 1004

(в ред. Изменения № 1, утв. Постановлением Госстандарта СССР от 29.11.1989 № 3518)

---

<*> Сноска исключена с 1 января 1991 года - Изменение № 1, утв. Постановлением Госстандарта СССР от 29.11.1989 № 3518.

Тип 2

Госстандарта СССР от 29.11.1989 № 3518)

Черт. 2

Таблица 2

мм

Обозначение чертилки исполнений		Применяемость	d, Пред. откл.	d 1	l	l 1
			IT17 +/- ---- 2	Пред. откл.	Пред. откл.
1	2			IT17 +/- ---- 2	+/- IT17
7840 — 1005	-		3	6	125	70
-	7840 — 1006
7840 — 1007	-		5	8	150	80
-	7840 — 1008
7840 — 1009	-		5	8	200	90
-	7840 — 1011

(в ред. Изменения № 1, утв. Постановлением Госстандарта СССР от 29.11.1989 № 3518)

---

<*> Размер для справок.

(сноска введена Изменением № 1, утв. Постановлением Госстандарта СССР от 29.11.1989 № 3518)

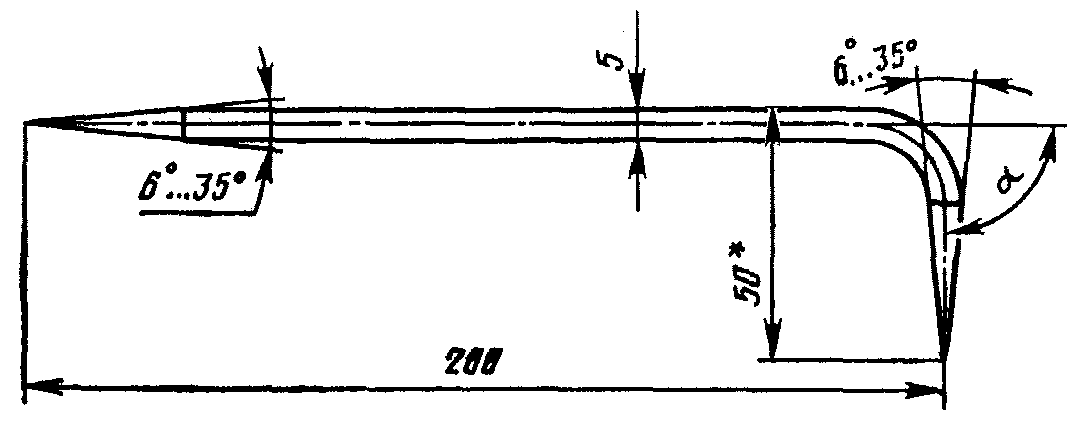

Таблица 3

Обозначение чертилки исполнений		Применяемость	альфа
1	2
7840 — 1012	-		30°
-	7840 — 1013
7840 — 1014	-		60°
-	7840 — 1015
7840 — 1016	-		90°
-	7840 — 1017

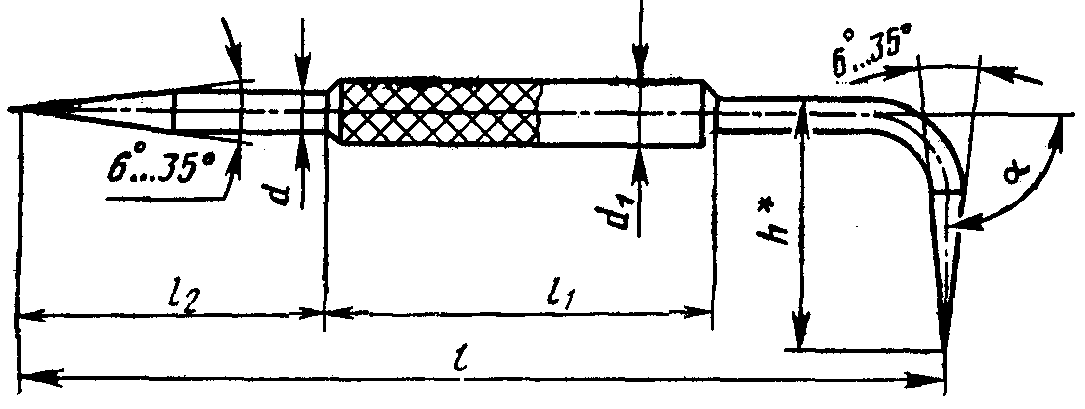

Тип 4

---

<*> Размер для справок.

(сноска введена Изменением № 1, утв. Постановлением Госстандарта СССР от 29.11.1989 № 3518)

Размеры в мм

Обозначение чертилки исполнений		Применяемость	d, Пред. откл.	d 1	l	l 2	l 1	h	альфа
			IT17 +/- ------ 2	Пред. откл. IT17	Пред. откл. +/- IT17
1	2			+/- ------ 2
7840 — 1018	-		3	6	160	60	80	30	30°
-	7840 — 1019
7840 — 1021	-								60°
-	7840 — 1022
7840 — 1023	-								90°
-	7840 — 1024
7840 — 1025	-		5	8	200	75	90	40	30°
-	7840 — 1026
7840 — 1027	-								60°
-	7840 — 1028
7840 — 1029	-								90°
-	7840 — 1031
7840 — 1032	-		5		250	100	100	50	30°
-	7840 — 1033
7840 — 1034	-								60°
-	7840 — 1035
7840 — 1036	-								90°
-	7840 — 1037

(в ред. Изменения № 1, утв. Постановлением Госстандарта СССР от 29.11.1989 № 3518)

Пример условного обозначения разметочной чертилки типа 4, исполнения 1, длиной l = 150 мм с острием, изогнутым под углом 30°, с хромовым покрытием толщиной 9 мкм:

Примечание. Черт. 1 - 4 не определяют конструкцию чертилок.

(примечание введено Изменением № 1, утв. Постановлением Госстандарта СССР от 29.11.1989 № 3518)

---
