Изменение № 2 ГОСТ 24198-80 «Кронштейны. Конструкция и основные размеры»

(утв. Постановлением Госстандарта СССР от 29.11.1990 № 2977)

от 29 ноября 1990 г. № 2977

ИЗМЕНЕНИЕ № 2 ГОСТ 24198-80 «КРОНШТЕЙНЫ. КОНСТРУКЦИЯ И ОСНОВНЫЕ РАЗМЕРЫ»

1 июля 1991 года

Наименование стандарта. Исключить слова: «и основные размеры».

Пункт 1 дополнить абзацем: «Требования настоящего стандарта являются обязательными».

Пункт 2 изложить в новой редакции: «2. Кронштейны должны быть изготовлены двух типов:»

1 — для крепления стеклянных трубопроводов;

2 — для крепления стеклянных трубопроводов в теплицах и холодильниках.

Кронштейны типа 1 должны изготовляться 4-х исполнений;

кронштейны типа 2 — 2-х исполнений:

1 — кронштейн ОВН — для крепления стеклянных трубопроводов кровельного обогрева в теплицах;

2 — кронштейны ТХН — для крепления потолочных и пристенных батарей из стеклянных труб холодильников».

Пункт 3 после слова «кронштейнов» дополнить славами: «Типа 1».

Чертеж 1 дополнить заголовком: «Тип 1»; дополнить чертежом: «Тип 2».

Таблица 1. Графа l_{1} . Заменить значение: 610 на 600; пример условного обозначения перед словом «исполнения» дополнить словами: «Тип 1»; заменить обозначения: 1 — 450 на 1 — 1 - 450; 1 — 450-С на 1 — 1 - 450-С; 2 — 450 на 1 — 2 - 450; 2 — 450-С на 1 — 2 - 450-С; 3 — 450 на 1 — 3 - 450; 3 — 450-С на 1 — 3 - 450-С; 4 — 450 на 1 — 4 - 450; 4 — 450-С на 1 — 4 - 450-С.

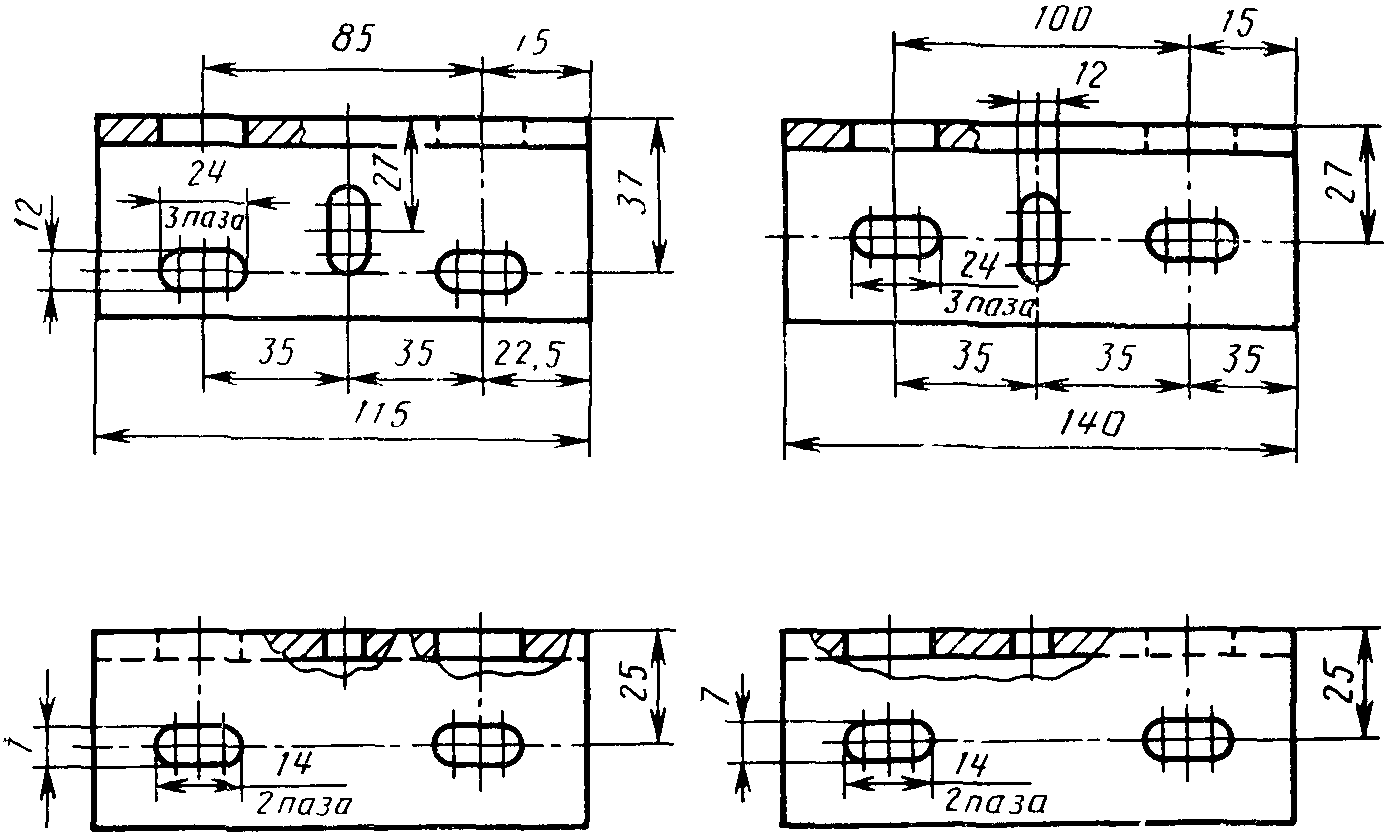

Стандарт дополнить пунктом — 5а: «5а. Конструкция и основные размеры кронштейнов типа 2 должны соответствовать указанным на черт. 4 и в табл. 3.»

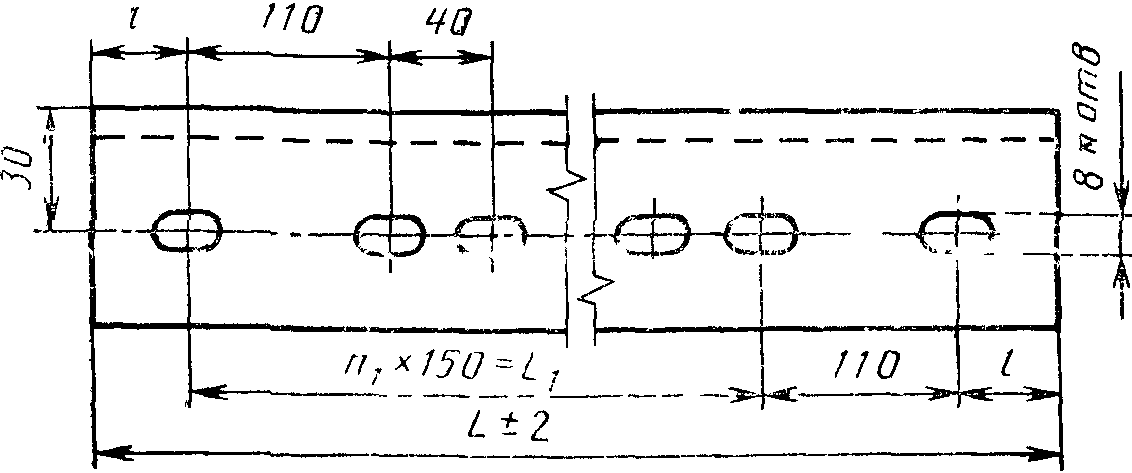

Исполнение 2

Таблица 3

Размеры в мм

Исполнение	Для трубы D у	L	L 1	l	l 1	l 2	n	n 1	Масса, кг, не более
1	40	115	-	35	22,5	85	-	-	0,46
	50	140	-		35,0	110	-	-	0,57
2	-	500	300	45	-	-	6	2	1,87
	-	800	600		-	-	10	4	3,00
	-	950	300		-	-	6	2	3,55
	-	1500	300		-	-			5,60
	-	1800	1650	20	-	-	24	11	6,76
	-	1850	1650	45	-	-			6,94
	-	2300	2100		-	-	30	14	8,60
	-	2750	2550		-	-	36	17	10,00
	-	2900	2700		-	-	38	18	10,70
	-	3200	3000		-	-	42	20	12,00
	-	3500	3300		-	-	46	22	13,00
	-	3800	3600		-	-	50	24	14,00
	-	4100	3900		-	-	54	26	15,20

Пример условного обозначения кронштейна исполнения 1, длиной L = 115 мм:

То же, исполнения 2 длиной L = 500 мм:

Пункт 6. Заменить ссылку: ГОСТ 380-71 на ГОСТ 380-88.

Стандарт дополнить пунктом — 8: «8. Коды ОКП приведены в Приложении».

Приложение. Графа «Условное обозначение кронштейна». Перед обозначением кронштейна проставить обозначение: «1 -»; таблицу дополнить обозначениями для типа 2 и кодами ОКП:

Условное обозначение кронштейна	Код ОКП и контрольное число
1 — 115	48 3475 0049 05
1 — 140	48 3475 0051 00
2 — 500	48 3475 6001 08
2 — 800	48 3475 6002 07
2 — 950	48 3475 6003 06
2 — 1500	48 3475 6004 05
2 — 1800	48 3475 6005 04
2 — 1850	48 3475 6006 03
2 — 2300	48 3475 6007 02
2 — 2750	48 3475 6008 01
2 — 2900	48 3475 6009 00
2 — 3200	48 3475 6001 06
2 — 3500	48 3475 6012 05
2 — 3800	48 3475 6013 04
2 — 4100	48 3475 6014 03

---
