ГОСТ 24198-80. Кронштейны. Конструкция и основные размеры

(утв. Постановлением Госстандарта СССР от 22.05.1980 № 2306)

(ред. от 01.01.1988)

от 22 мая 1980 г. № 2306

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

КРОНШТЕЙНЫ

КОНСТРУКЦИЯ И ОСНОВНЫЕ РАЗМЕРЫ

Brackets. Design and basic dimensions

Группа Г18

1. Разработан и внесен Министерством монтажных и специальных строительных работ СССР.

Исполнители: М.Г. Скакунов, д-р техн. наук; Н.Н. Куликов; Р.И. Шарунова.

2. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 22.05.1980 № 2306.

3. Взамен ГОСТ 15930-74.

4. Срок проверки — I квартал 1990 г.; периодичность проверки — 5 лет.

5. Ссылочные нормативно-технические документы

Обозначение НТД, на который дана ссылка	Номер пункта
ГОСТ 380-71 ГОСТ 24201-80	6 7

6. Переиздание (май 1988 г.) с Изменением № 1, утвержденным в январе 1988 г. (ИУС 4-88).

Снято ограничение срока действия Постановлением Госстандарта СССР от 28.01.1988 № 156.

1. Настоящий стандарт распространяется на кронштейны, применяемые для крепления стеклянных трубопроводов.

2. Кронштейны должны быть изготовлены четырех исполнений:

1 — одинарные гнутые;

2 — двойные гнутые;

3 — одинарные штампованные;

4 — двойные штампованные.

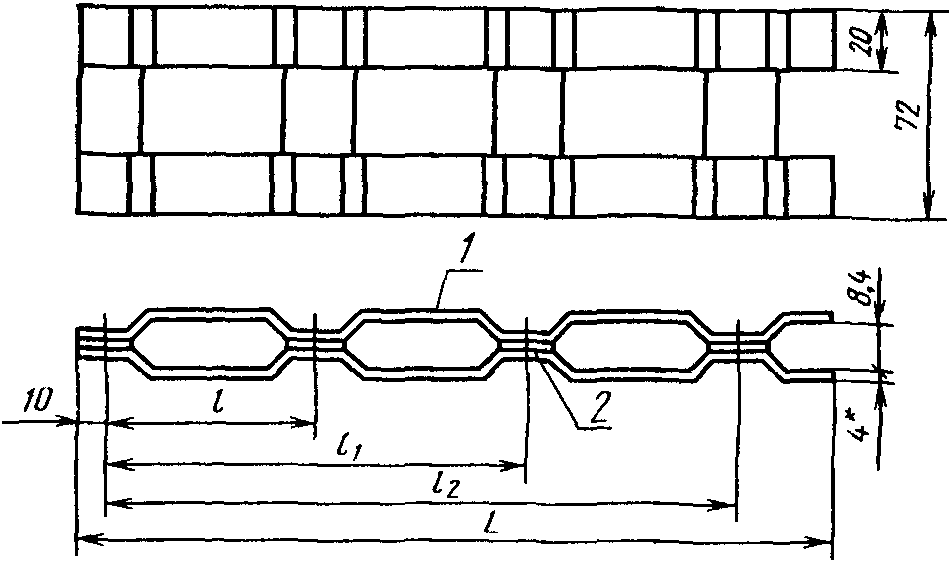

3. Конструкция и основные размеры кронштейнов должны соответствовать указанным на черт. 1 и в табл. 1.

Исполнение 1

---

Черт. 1

Таблица 1

Размеры в мм

L	l	l 1		l 2	Число скоб				Число распорок				Масса, кг, не более
		для исполнения			для исполнения
		1, 2	3, 4		1	2	3	4	1	2	3	4	1	2	3	4
180	150	-	-	-	1	2	2	4	1	2	-	2	0,29	0,54	0,27	0,60
350	300	-	-	-							-		0,51	0,98	0,49	1,10
450		430	-	-					2	3	-		0,60	1,25	0,60	1,25
600			450	-	-				-		-	3	-	1,63	0,80	1,70
750		610		-	-		-		-		-		-	2,03	-	2,10
900				750	-		-		-	4	-	4	-	2,40	-	2,60
1050				900	-		-		-		-		-	2,78	-	2,90

Пример условного обозначения кронштейна длиной L = 450 мм, исполнения 1, из стали марки Ст3кп:

То же, из стали марки Ст3сп:

То же, исполнения 2, из стали марки Ст3кп:

То же, из стали марки Ст3сп:

То же, исполнения 3, из стали марки Ст3кп:

То же, из стали марки Ст3сп:

То же, исполнения 4, из стали марки Ст3кп:

То же, из стали марки Ст3сп:

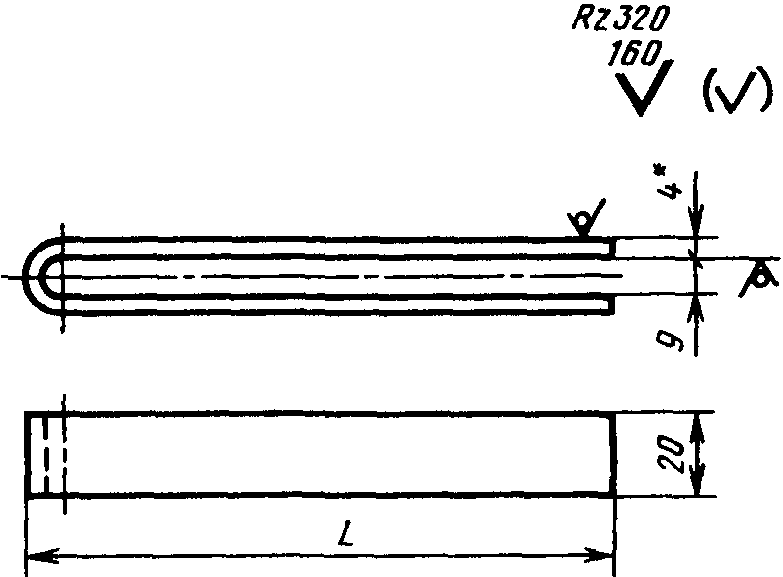

4. Конструкция и основные размеры скоб должны соответствовать указанным на черт. 2 и в табл. 2.

Черт. 2

Таблица 2

Размеры в мм

L	l	l 1	l 2	Масса, кг, не более
				для исполнения
				1, 2	3	4
180	160	-	-	0,23	0,14	0,13
350	310	-	-	0,45	0,25	0,24
450		-	-	0,57	0,30	0,29
600		460	-	0,76	0,40	0,39
750		610	-	0,95	-	0,49
900			760	1,14	-	0,59
1050			910	1,33	-	0,68

Пример условного обозначения скобы кронштейна длиной L = 450 мм, исполнения 1, 2, из стали марки Ст3кп:

То же, из стали марки Ст3сп:

То же, исполнения 3, из стали марки Ст3кп:

То же, из стали марки Ст3сп:

То же, исполнения 4, из стали марки Ст3кп:

То же, из стали марки Ст3сп:

5. Конструкция и основные размеры распорок (исполнения 3, 4) должны соответствовать указанным на черт. 3.

Масса 0,05 кг, не более

Черт. 3

6. Материал кронштейнов — сталь марки Ст3кп или Ст3сп по ГОСТ 380-71.

7. Технические требования — по ГОСТ 24201-80.

Справочное

Условное обозначение кронштейна	Код ОКП и контрольное число
1 — 180	48 3475 0001 09
1 — 180-С	48 3475 0002 09
2 — 180	48 3475 0003 08
2 — 180-С	48 3475 0004 07
3 — 180	48 3475 0005 06
3 — 180-С	48 3475 0006 05
4 — 180	48 3475 0007 04
4 — 180-С	48 3475 0008 03
1 — 350	48 3475 0009 02
1 — 350-С	48 3475 0011 08
2 — 350	48 3475 0012 07
2 — 350-С	48 3475 0013 06
3 — 350	48 3475 0014 05
3 — 350-С	48 3475 0015 04
4 — 350	48 3475 0016 03
4 — 350-С	48 3475 0017 02
1 — 450	48 3475 0018 01
1 — 450-С	48 3475 0019 00
2 — 450	48 3475 0021 06
2 — 450-С	48 3475 0022 05
3 — 450	48 3475 0023 04
3 — 450-С	48 3475 0024 03
4 — 450	48 3475 0025 02
4 — 450-С	48 3475 0026 01
2 — 600	48 3475 0027 00
2 — 600-С	48 3475 0028 03
3 — 600	48 3475 0029 09
3 — 600-С	48 3475 0031 04
4 — 600	48 3475 0032 03
4 — 600-С	48 3475 0033 02
2 — 750	48 3475 0034 01
2 — 750-С	48 3475 0035 00
4 — 750	48 3475 0036 00
4 — 750-С	48 3475 0037 09
2 — 900	48 3475 0038 08
2 — 900-С	48 3475 0039 07
4 — 900	48 3475 0041 02
4 — 900-С	48 3475 0042 01
2 — 1050	48 3475 0043 00
2 — 1050-С	48 3475 0044 08
4 — 1050	48 3475 0045 09
4 — 1050-С	48 3475 0046 08

(Введено дополнительно, Изм. № 1).

---
