Изменение № 3 ГОСТ 24190-80. Патрубки. Конструкция и основные размеры
(утв. Постановлением Госстандарта СССР от 29.11.1990 № 2977)
Примечание
Введен в действие с 1 июля 1991 года.
от 29 ноября 1990 г. № 2977
ИЗМЕНЕНИЕ № 3 ГОСТ 24190-80 «ПАТРУБКИ. КОНСТРУКЦИЯ И ОСНОВНЫЕ РАЗМЕРЫ»
1 июля 1991 года
Утверждено и введено в действие Постановлением Государственного комитета СССР по управлению качеством продукции и стандартам от 29.11.1990 № 2977.
Наименование стандарта. Исключить слова: «и основные размеры».
Пункт 1 дополнить абзацем: «Требования настоящего стандарта являются обязательными».
Пункт 2 изложить в новой редакции: «2. Патрубки должны быть изготовлены двух типов:»
1 — для соединения стеклянных трубопроводов;
2 — для соединения стеклянных трубопроводов кровельного отопления к металлическим трубопроводам.
Патрубки типа 1 должны изготовляться 2-х исполнений».
Пункт 3 после слов «патрубков» дополнить словами: «типа 1»;
чертеж 1 дополнить словами: «Тип 1».
Пример условного обозначения перед словом «исполнения» дополнить словами: «Тип 1»; заменить слова: «Патрубок 1-45» на «Патрубок 1-1-45», «Патрубок 2-45» на «Патрубок 1-2-45».

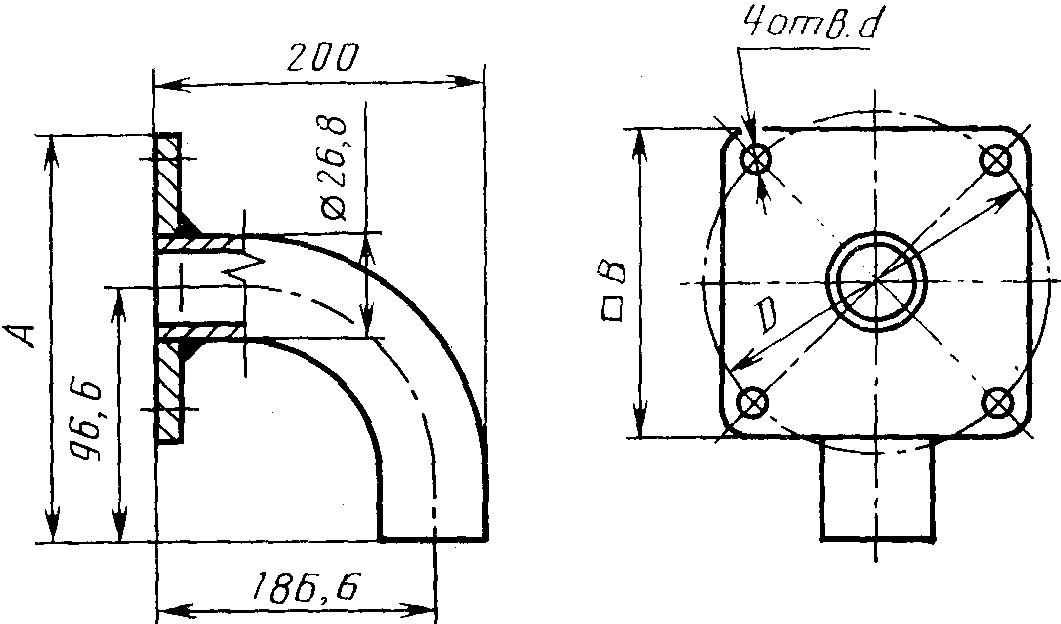

Стандарт дополнить пунктом — 9а: «9а. Конструкция и основные размеры патрубков типа 2 должны соответствовать указанным на черт. 7 и в табл. 7.»
| Для труб условным диаметром D У | D | A | B | d | Масса, кг, не более |
|---|---|---|---|---|---|
| 40 | 88 | 136,6 | 78 | 8 | 1,1 |
| 50 | 120 | 156,6 | 120 | 10 | 2,3 |
Пункт 9 дополнить словами: «Сталь Ст.3 ГОСТ 380-88».
Стандарт дополнить пунктом — 11: «11. Коды ОКП приведены в Приложении».
Приложение. Графа «Условное обозначение патрубка». Перед обозначением патрубка проставить обозначение: «1-»; таблицу дополнить обозначениями патрубков типа 2 и кодами ОКП:
| Условное обозначение | Код ОКП и контрольное число | |
| патрубка | прокладки | |
| 2-40 | - | 48 3475 0047 09 |
| 2-50 | - | 48 3475 0048 08 |
