ГОСТ 24190-80. Патрубки. Конструкция и основные размеры

Государственный комитет СССР по стандартам · № ГОСТ 24190-80Действующий акт

(утв. Постановлением Госстандарта СССР от 22.05.1980 № 2306)

(ред. от 01.01.1988)

Утвержден и введен в действие
Постановлением Госстандарта СССР

от 22 мая 1980 г. № 2306

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ПАТРУБКИ

КОНСТРУКЦИЯ И ОСНОВНЫЕ РАЗМЕРЫ

Branch pipes. Design and basic dimensions

ГОСТ 24190-80

Группа Г18

ОКП 48 3473;

25 3167

Дата введения
1 июля 1981 года

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. Разработан и внесен Министерством монтажных и специальных строительных работ СССР.

Исполнители: М.Г. Скакунов, д-р техн. наук; В.И. Каптелов; Н.Н. Куликов; Р.И. Шарунова.

2. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 22.05.1980 № 2306.

3. Взамен ГОСТ 19696-74, ГОСТ 15919-74, ГОСТ 15920-74, ГОСТ 15921-74, ГОСТ 15922-74, ГОСТ 15923-74.

4. Срок проверки — I квартал 1990 г.; периодичность проверки — 5 лет.

5. Ссылочные нормативно-технические документы

Обозначение НТД, на который дана ссылка	Номер пункта
ГОСТ 2685-75 ГОСТ 24201-80	9 10

6. Переиздание (май 1988 г.) с Изменениями № 1, 2, утвержденными в сентябре 1982 г., в январе 1988 г. (ИУС 1-83, 4-88).

Снято ограничение срока действия Постановлением Госстандарта СССР от 28.01.1988 № 155.

1. Настоящий стандарт распространяется на патрубки, применяемые при монтаже стеклянных трубопроводов.

2. Патрубки должны быть изготовлены с антикоррозионным покрытием двух исполнений:

1 — со штуцером;

2 — с заглушкой.

3. Конструкция и основные размеры патрубков должны соответствовать указанным на черт. 1 и в табл. 1.

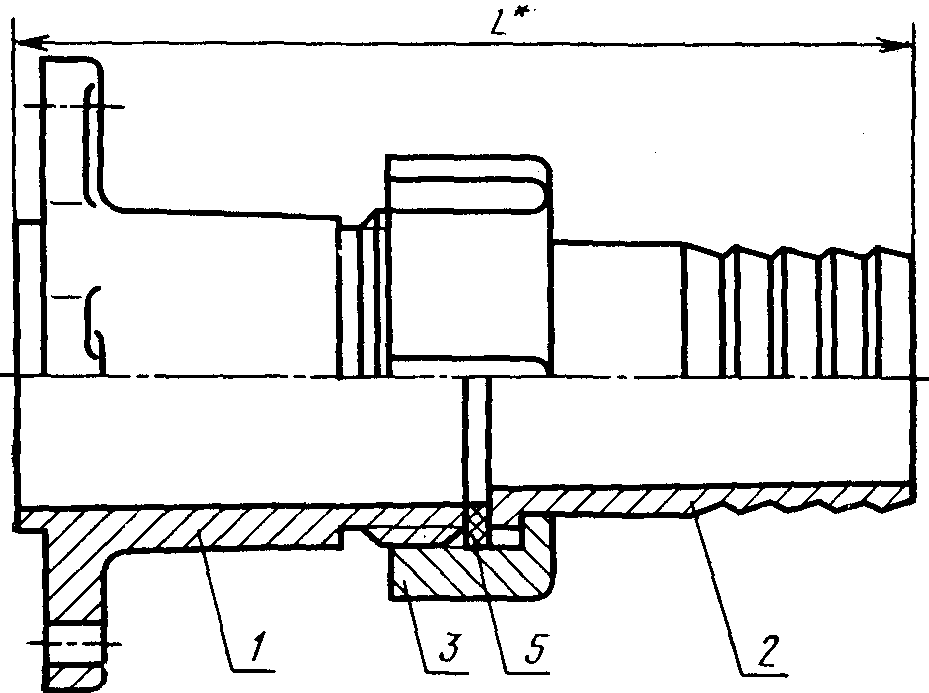

Исполнение 1

Информационные данные

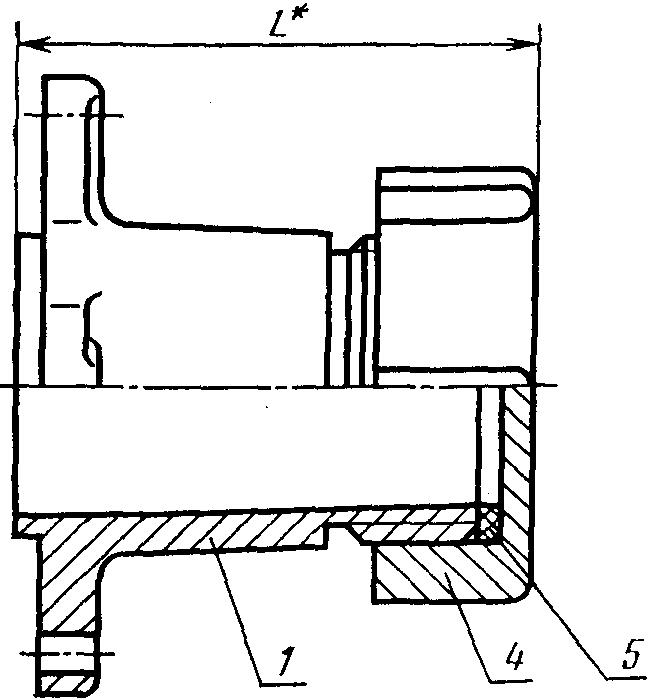

Исполнение 2

Информационные данные

<*> Размеры для справок.

1 — переходник; 2 — штуцер; 3 — накидная гайка;
4 — заглушка; 5 — прокладка

Черт. 1

Таблица 1

Размеры в мм

Условный проход	Наружный диаметр трубы	L		Масса, кг, не более
D у	D н	для исполнения
D у	D н	1	2	1	2
40	45	174	90	0,46	0,4
50	67	195	101	0,90	0,7
80	93	215	102	1,55	1,1
100	122	255	131	2,75	2,0
150	169	-	155	-	4,9

Пример условного обозначения патрубка для трубы наружным диаметром D_{\text{н}} = 45\text{мм} исполнения 1:

Патрубок 1-45 ГОСТ 24190-80

То же, исполнения 2:

Патрубок 2-45 ГОСТ 24190-80

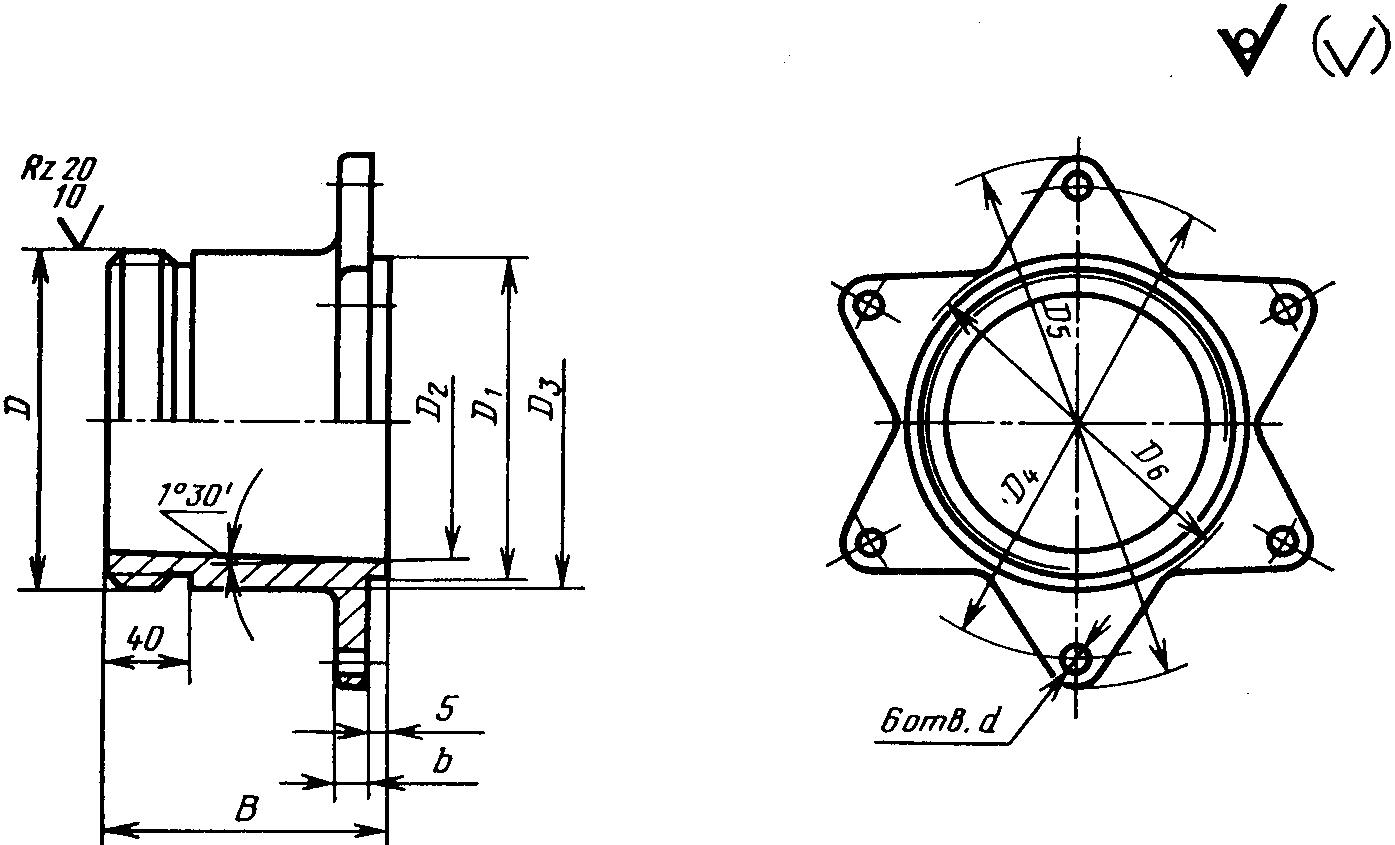

4. Конструкция и основные размеры переходника должны соответствовать указанным на черт. 2 и в табл. 2.

Для труб D_{\text{н}} = 45\text{мм}

Информационные данные

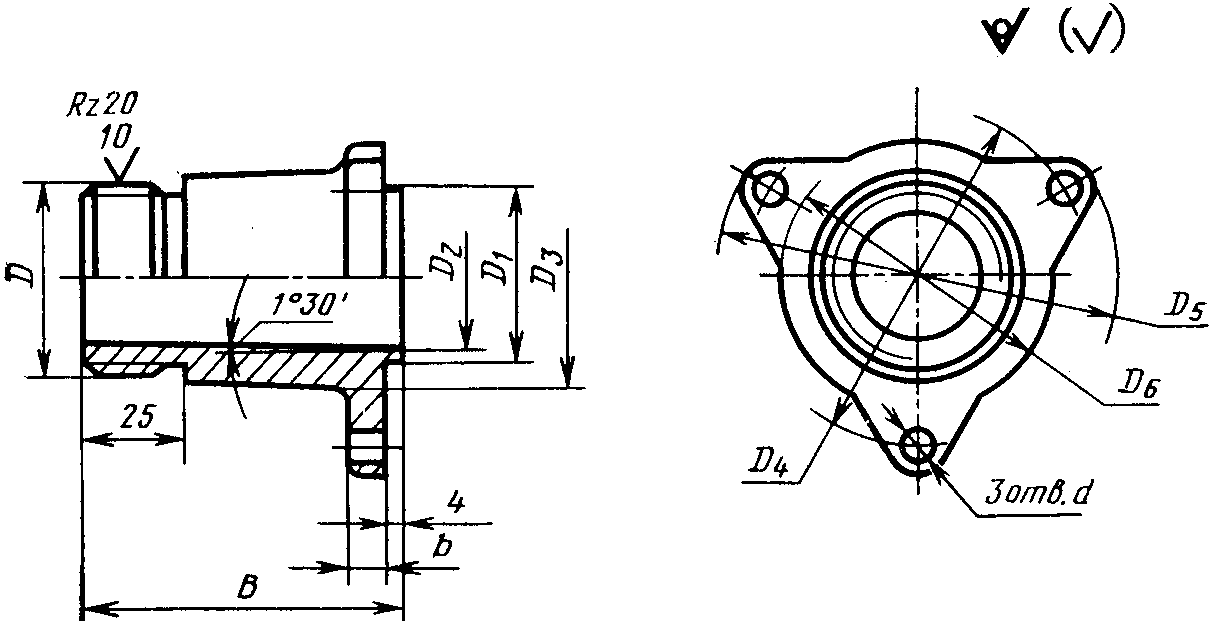

Для труб D_{\text{н}} = 67, 93, 122 мм

Информационные данные

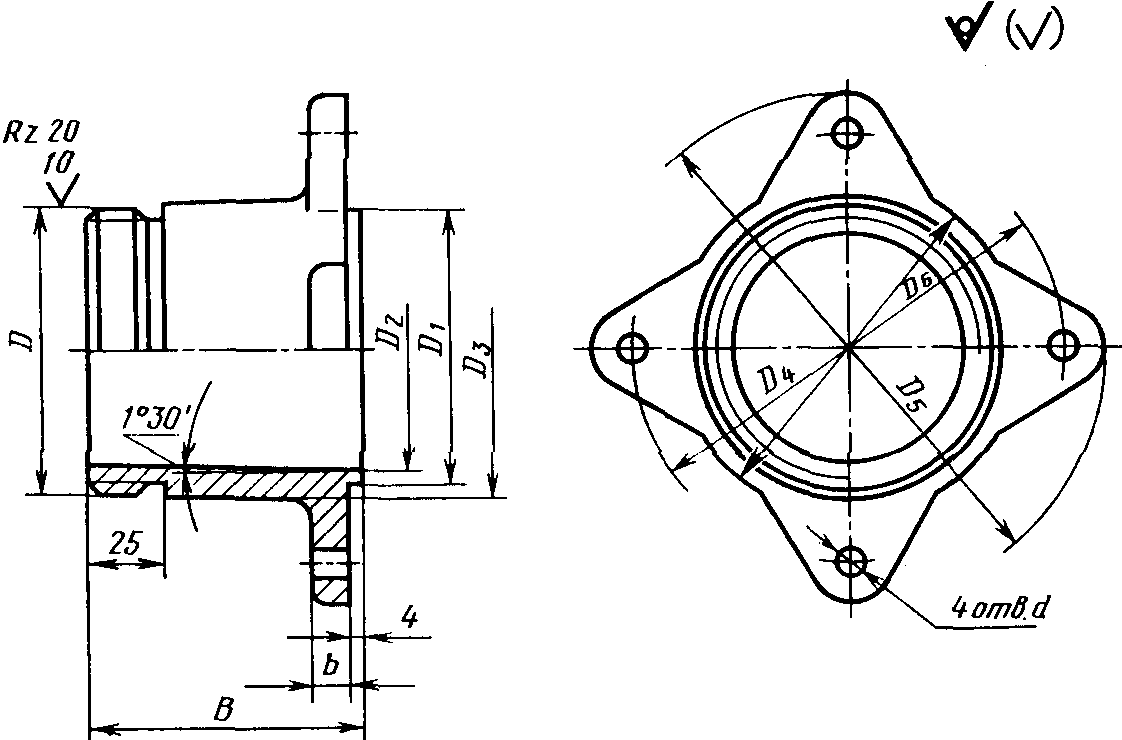

Для труб D_{\text{н}} = 169\text{мм}

Информационные данные

Черт. 2

Таблица 2

Размеры в мм

Условный проход D у	Наружный диаметр трубы D н	D	D 1	D 2	D 3	D 4	D 5	D 6	d	B	b	Масса, кг, не более
40	45	М48 x 2	45	35	50	88	102	68	7,6	80	9	0,28
50	67	М68 x 3	67	56	70	120	144	95	10,1	90	10	0,49
80	93	М95 x 3	93	81	96	148	172	116		90	11	0,70
100	122	М125 x 3	122	107	130	180	204	148		120	11	1,65
150	169	М170 x 3	169	152	175	250	280	186	12,1	140	12	3,50

Пример условного обозначения переходника для трубы наружным диаметром D_{\text{н}} = 45\text{мм} :

Переходник 45 ГОСТ 24190-80

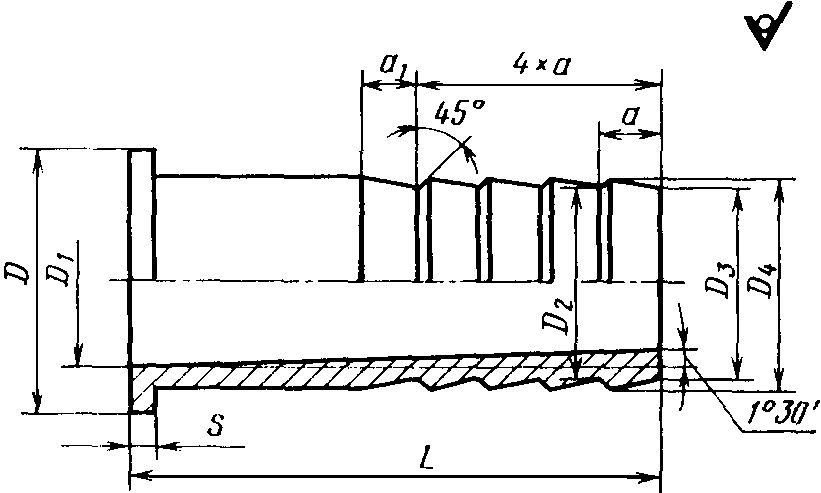

5. Конструкция и основные размеры штуцера должны соответствовать указанным на черт. 3 и в табл. 3.

Информационные данные

Черт. 3

Таблица 3

Размеры в мм

Условный проход D у	Наружный диаметр трубы D н	D	D 1	D = D 2 3	D 4	L	S	a = a 1	Масса, кг, не более
40	45	45	28	34	36	90	4	10	0,10
50	67	64	46	52	54	100	5	14	0,25
80	93	90	69	79	82	120		15	0,63
100	122	120	94	106	110	130		15	1,10

Пример условного обозначения штуцера для трубы наружным диаметром D_{\text{н}} = 45\text{мм} :

Штуцер 45 ГОСТ 24190-80

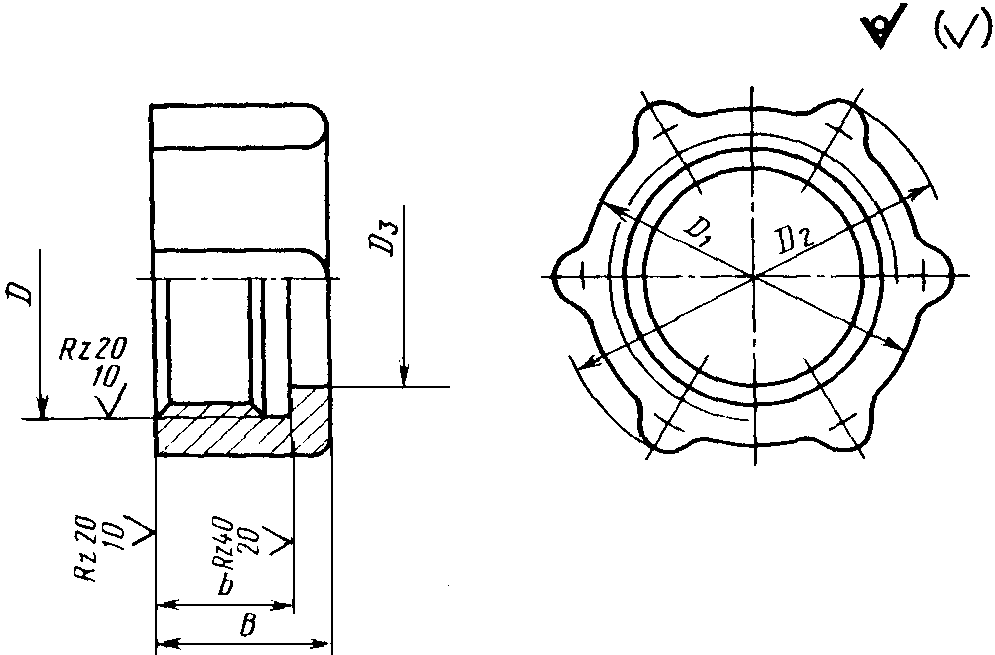

6. Конструкция и основные размеры накидной гайки должны соответствовать указанным на черт. 4 и в табл. 4.

Информационные данные

Черт. 4

Таблица 4

Размеры в мм

Условный проход D у	Наружный диаметр трубы D н	D	D 1	D 2	D 3	B	b	Масса, кг, не более
40	45	М48 x 2	58	68	37	29	23	0,065
50	67	М68 x 3	80	90	55	29	23	0,150
80	93	М95 x 3	106	116	83	32	25	0,220
100	122	М125 x 3	137	147	112	32	25	0,300

Пример условного обозначения накидной гайки для трубы наружным диаметром D_{\text{н}} = 45\text{мм} :

Гайка 45 ГОСТ 24190-80

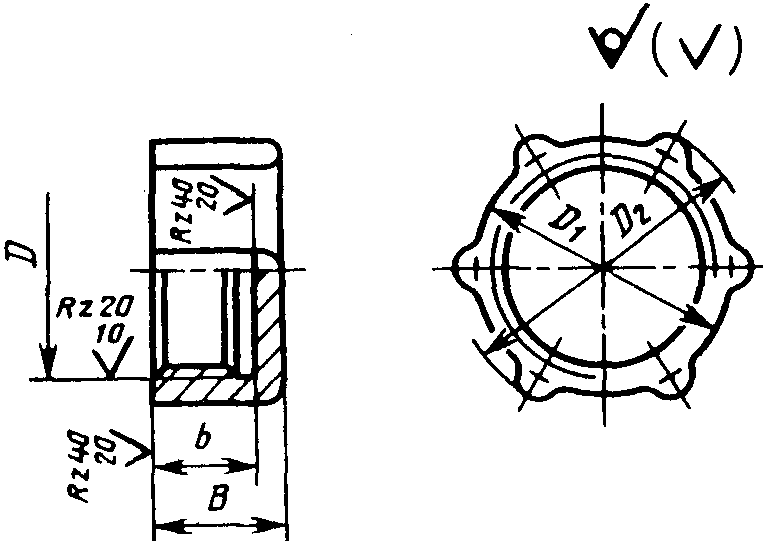

7. Конструкция и основные размеры заглушки должны соответствовать указанным на черт. 5 и в табл. 5.

Информационные данные

Черт. 5

Таблица 5

Размеры в мм

Условный проход D у	Наружный диаметр трубы D н	D	D 1	D 2	B	b	Масса, кг, не более
40	45	М48 x 2	58	68	29	23	0,09
50	67	М68 x 3	80	90	29	23	0,19
80	93	М95 x 3	106	116	32	25	0,30
100	122	М125 x 3	137	147	32	26	0,43
150	169	М170 x 3	190	200	45	35	1,35

Пример условного обозначения заглушки для трубы наружным диаметром D_{\text{н}} = 45\text{мм} :

Заглушка 45 ГОСТ 24190-80

3 — 7. (Измененная редакция, Изм. № 1).

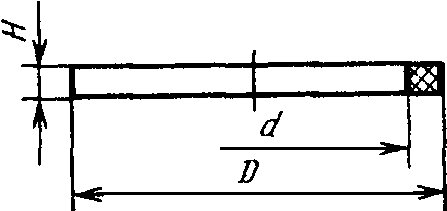

8. Конструкция и размеры прокладок должны соответствовать указанным на черт. 6 и в табл. 6.

Информационные данные

Черт. 6

Таблица 6

Размеры в мм

Условный проход D у	Наружный диаметр трубы D н	D	d	H	Масса, кг, не более
40	45	44	35	4	0,006
50	67	64	53	5	0,008
80	93	90	81		0,016
100	122	120	108		0,020
150	169	167	155		0,022

Пример условного обозначения прокладки для трубы наружным диаметром D_{\text{н}} = 45\text{мм} :

Прокладка 45 ГОСТ 24190-80

9. Детали патрубка должны быть изготовлены: переходник, штуцер, накидная гайка, заглушка — из алюминиевого сплава марки АК7 по ГОСТ 2685-75, а прокладки — из резины по рабочим чертежам, утвержденным в установленном порядке.

10. Технические требования — по ГОСТ 24201-80.

Приложение

Справочное

Условное обозначение		Код ОКП и контрольное число
патрубка	прокладки
1-45	-	48 3473 0001 09
2-45	-	48 3473 0002 08
1-67	-	48 3473 0003 07
2-67	-	48 3473 0004 06
1-93	-	48 3473 0005 05
2-93	-	48 3473 0006 04
1-122	-	48 3473 0007 03
2-122	-	48 3473 0008 02
2-169 — - - — -	- 45 67 93 122 169	48 3473 0009 01 25 3167 0801 06 25 3167 0802 05 25 3167 0803 04 25 3167 0804 03 25 3167 0805 02

(Введено дополнительно, Изм. № 1).
