Изменение № 2 ГОСТ 24187-80. Муфта на два натяжных кольца. Конструкция и основные размеры

(утв. Постановлением Госстандарта СССР от 29.11.1990 № 2977)

от 29 ноября 1990 г. № 2977

ИЗМЕНЕНИЕ № 2 ГОСТ 24187-80 «МУФТА НА ДВА НАТЯЖНЫХ КОЛЬЦА. КОНСТРУКЦИЯ И ОСНОВНЫЕ РАЗМЕРЫ»

Утверждено и введено в действие Постановлением Государственного комитета СССР по управлению качеством продукции и стандартам от 29.11.1990 № 2977.

Наименование стандарта. Заменить слово: «муфта» на «муфты»; исключить слова: «на два натяжных кольца»; «и основные размеры».

Пункт 1. Заменить слова: «муфту» на «муфты»; «два» на «три»; «применяемую» на «применяемые»; исключить слова: «наружным диаметром 67 мм»;

дополнить абзацем: «Требования настоящего стандарта являются обязательными».

Стандарт дополнить пунктом — 1а: «1а. Муфты должны быть изготовлены двух исполнений:»

1 — из пресс-материала ГСП-400;

2 — из фенопласта У2-301-07 (стяжное кольцо и полумуфта), и пресс-материала ГСП-400 (фланец)».

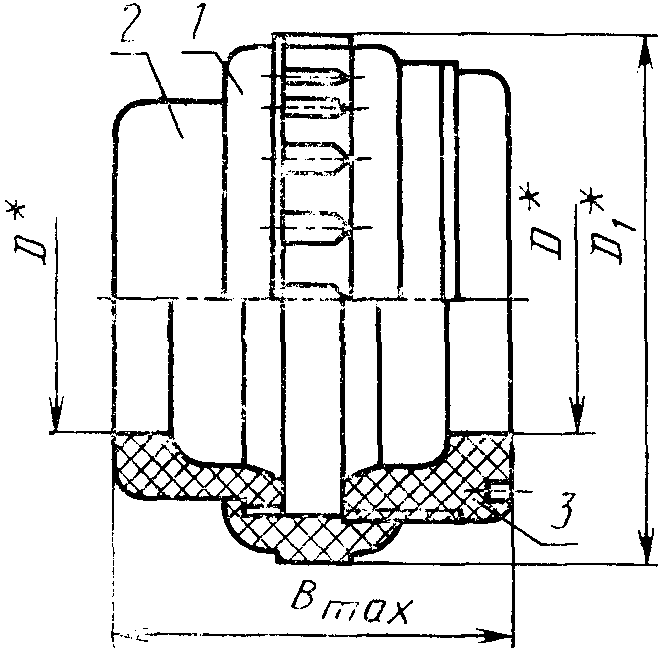

Пункт 2 изложить в новой редакции: «2. Конструкция и основные размеры муфты должны соответствовать указанным на черт. 1 и в табл. 1»;

чертеж 1 заменить новым (кроме подрисуночной подписи):

подрисуночная подпись. Исключить слова: «Масса — 0,49 кг, не более»; заменить слова: «Размер» на «Размеры»; «2 — левая полумуфта» на «2 — фланец»; исключить слово: «правая»;

дополнить таблицей — 1:

Размеры в мм

Условный проход D у	Наружный диаметр трубы D н	D	D 1	B max	Масса, кг, не более для исполнения
					1	2
50	67	68	134	100	0,90	0,75
80	93	93,5	162		1,25	-
100	122	123	194		1,75	-

Пример условного обозначения изложить в новой редакции: «Пример условного обозначения муфты исполнения 1 для трубы наружным диаметром D_{\text{н}} = 67\text{мм} :»

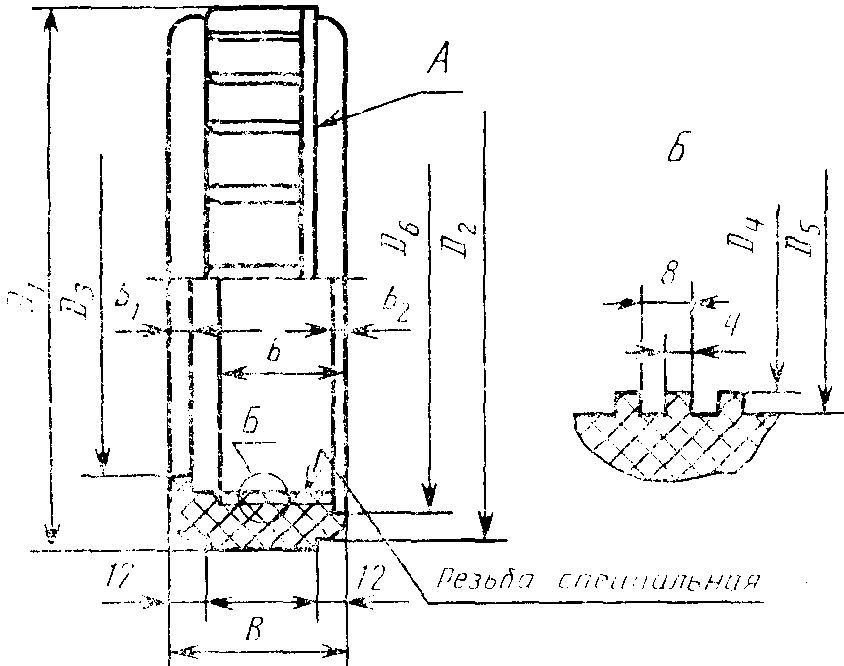

Пункт 3 изложить в новой редакции: «3. Конструкция и основные размеры стяжного кольца должны соответствовать указанным на черт. 2 и в табл. 2»;

чертеж 2 заменить новым:

подрисуночная подпись. Исключить слова: «Масса — 0,29 кг, не более»;

дополнить примечанием: «Примечание. Буртик „А“ может быть изготовлен как справа, так и слева от рифлений»; дополнить таблицей — 2:

Размеры в мм

Условный проход D у	Наружный диаметр трубы D н	D 1	D 2	D 3	D 4	D 5	D 6	B	b	b 1	b 2	Масса, кг, не более для исполнения
												1	2
50	67	134	128	98,5	105	110	111	52	36	8	2	0,36	-
					104	109						-	0,28
80	93	162	156	126	133	138	138,5	54		10		0,45	-
100	122	194	188	158	165	170	170,5	58	40		2,5	0,67	-

Пример условного обозначения после слова «кольца» дополнить словами: «исполнения 1»; в обозначении заменить обозначение: 67 на 1-67.

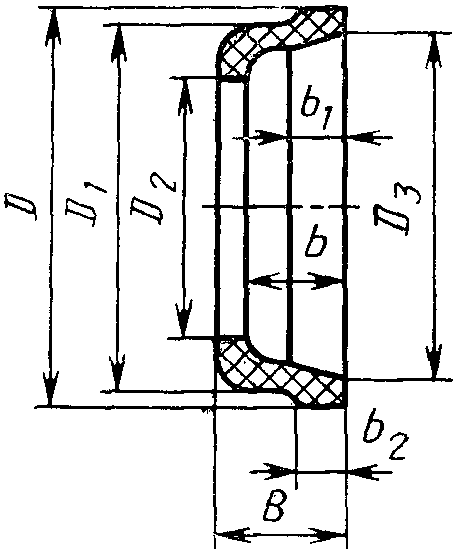

Пункт 4 изложить в новой редакции: «4. Конструкция и основные размеры фланца должны соответствовать указанным на черт. 3 и в табл. 3»;

чертеж 3 заменить новым; дополнить таблицей — 3:

подрисуночная подпись. Исключить слова: «Масса — 0,10 кг, не более».

Размеры в мм

Условный проход D у	Наружный диаметр трубы D н	D	D 1	D 2	D 3	B	b	b 1	b 2	Масса, кг, не более
50	67	104	98	68	88	43	34	17	9,5	0,21
80	93	133	126	93,5	114	44		13	10	0,35
100	122	165	158	123	145	45	35	6	11	0,48

пример условного обозначения. Заменить слова: «левая полумуфта» на «фланца», «полумуфта левая 67» на «фланец 67».

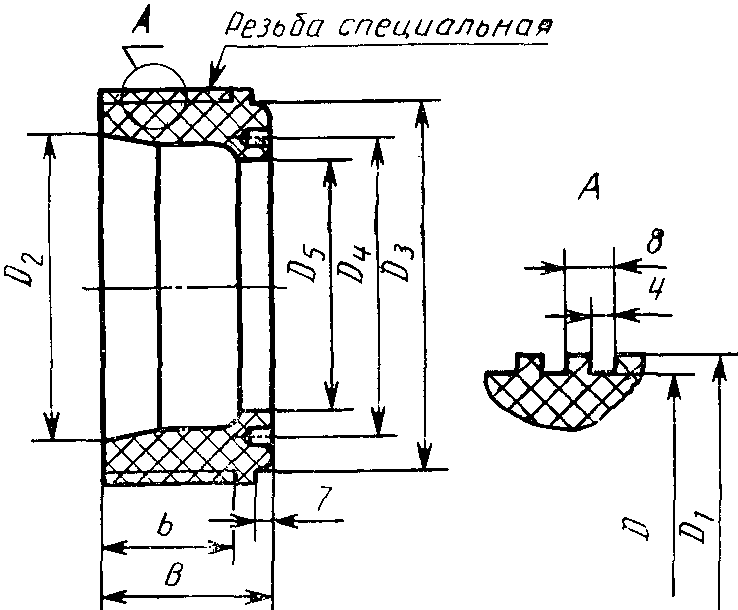

Пункт 5 изложить в новой редакции: «5. Конструкция и основные размеры полумуфты должны соответствовать указанным на черт. 4 и в табл. 4»;

чертеж 4 заменить новым; дополнить таблицей — 4:

подрисуночная подпись. Исключить слова: «Масса — 0,10 кг, не более».

Размеры в мм

Условный проход D у	Наружный диаметр трубы D н	D	D 1	D 2	D 3	D 4	D 5	B	b	Масса, кг, не более для исполнения
										1	2
50	67	104,6	109,6	88	105	90	68	43	33	0,33	-
		104,0	109,0							-	0,26
80	93	133	138	114	131	116	93,5			0,45	-
100	122	165	170	145	164	148	123	45	35	0,60	-

пример условного обозначения. Исключить слово: «правой»; после слова «полумуфты» дополнить словами: «исполнения 1»; заменить слова: «Полумуфта правая 67» на «Полумуфта 1-67».

Пункт 6 дополнить словами: «и пресс-материал в соответствии с рабочими чертежами».

Стандарт дополнить пунктом — 8: «8. Коды ОКП приведены в Приложении».

Приложение. Таблицу изложить в новой редакции:

Условное обозначение муфт	Код ОКП и контрольное число
1-67	48 3472 0001 03
2-67	48 3472 0101 00
1-93	48 3472 0102 08
1-122	48 3472 0103 09

---
