ГОСТ 24187-80. Муфта на два натяжных кольца. Конструкция и основные размеры

Государственный комитет СССР по стандартам · № ГОСТ 24187-80Действующий акт

(утв. Постановлением Госстандарта СССР от 22.05.1980 № 2306)

(ред. от 01.01.1988)

Утвержден и введен в действие
Постановлением Госстандарта СССР

от 22 мая 1980 г. № 2306

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

МУФТА НА ДВА НАТЯЖНЫХ КОЛЬЦА

КОНСТРУКЦИЯ И ОСНОВНЫЕ РАЗМЕРЫ

A muff on two tension hoops. Design and basic dimensions

ГОСТ 24187-80

Группа Г18

ОКП 48 3472

Дата введения
1 июля 1981 года

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. Разработан и внесен Министерством монтажных и специальных строительных работ СССР.

Исполнители: М.Г. Скакунов, д-р техн. наук; В.И. Каптелов; Н.Н. Куликов; Р.И. Шарунова.

2. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 22.05.1980 № 2306.

3. Взамен ГОСТ 15913-74.

4. Срок проверки — I квартал 1990 г.; периодичность проверки — 5 лет.

5. Ссылочные нормативно-технические документы

Обозначение НТД, на который дана ссылка	Номер пункта
ГОСТ 5689-79 ГОСТ 24201-80	3 4

6. Переиздание (май 1988 г.) с Изменением № 1, утвержденным в январе 1988 г. (ИУС 4-88).

Снято ограничение срока действия Постановлением Госстандарта СССР от 28.01.1988 № 155.

1. Настоящий стандарт распространяется на муфту на два натяжных кольца, применяемую для соединения труб с гладкими концами наружным диаметром 67 мм.

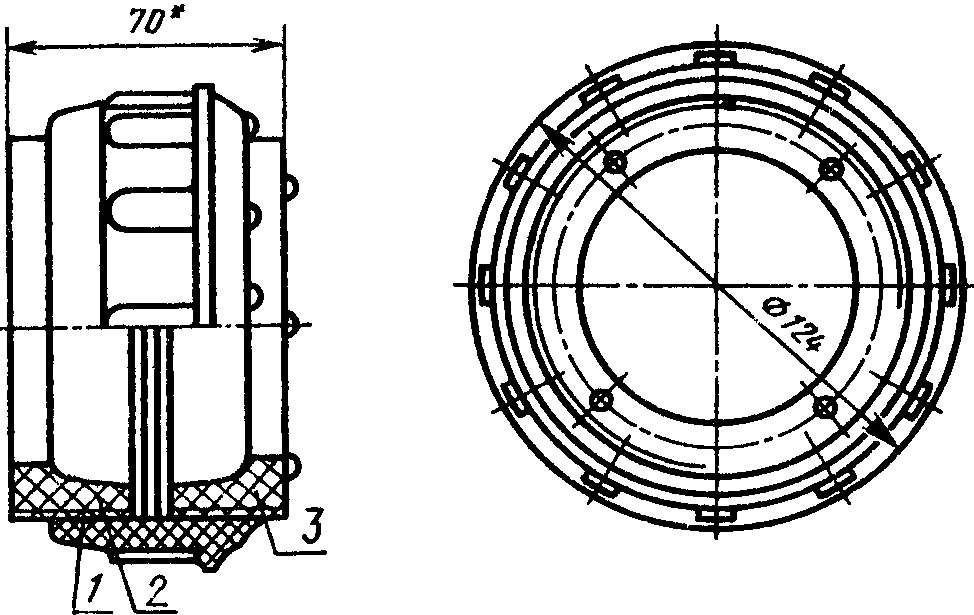

2. Конструкция и основные размеры муфты должны соответствовать указанным на черт. 1.

Информационные данные

Масса — 0,49 кг, не более.

<*> Размер для справок.

1 — стяжное кольцо; 2 — левая полумуфта;

3 — правая полумуфта

Черт. 1

Пример условного обозначения муфты для трубы наружным диаметром D_{\text{н}} = 67\text{мм} :

Муфта 67 ГОСТ 24187-80

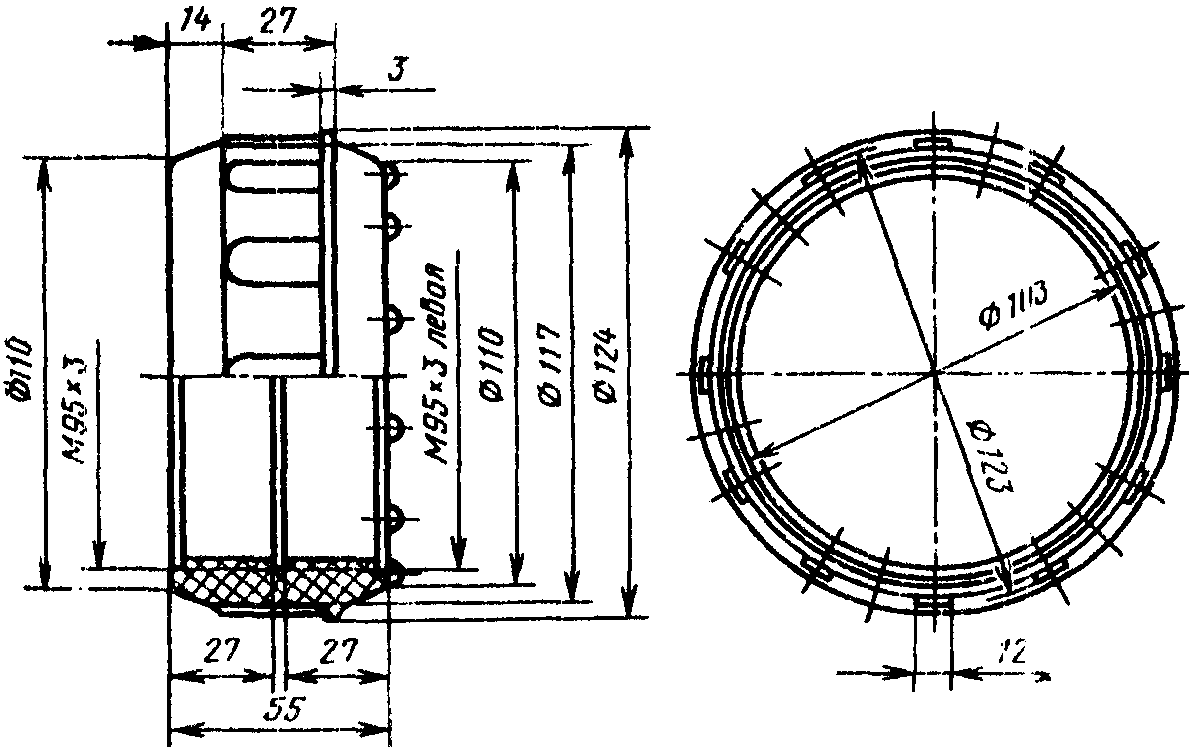

3. Конструкция и основные размеры стяжного кольца должны соответствовать указанным на черт. 2.

Информационные данные

Масса — 0,29 кг, не более.

Черт. 2

Пример условного обозначения стяжного кольца для муфты 67:

Кольцо стяжное 67 ГОСТ 24187-80

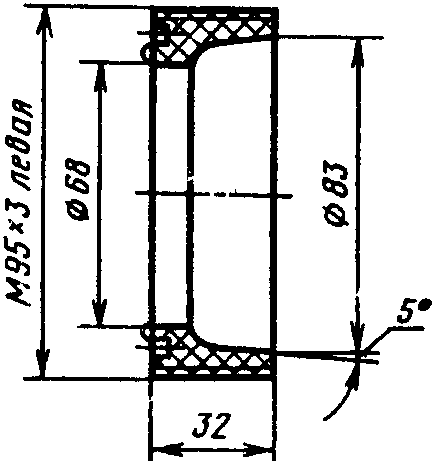

4. Конструкция и основные размеры левой полумуфты должны соответствовать указанным на черт. 3.

Информационные данные

Масса — 0,10 кг, не более.

Черт. 3

Пример условного обозначения левой полумуфты для муфты 67:

Полумуфта левая 67 РОСТ 24187-80

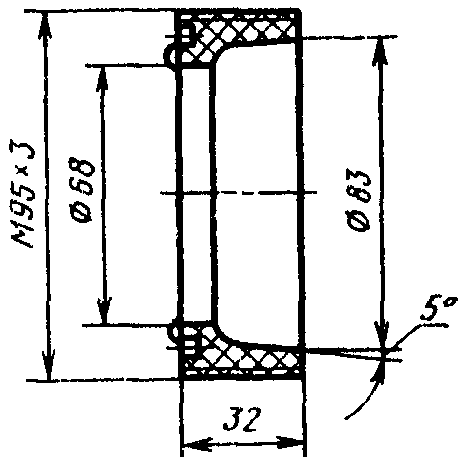

5. Конструкция и основные размеры правой полумуфты должны соответствовать указанным на черт. 4.

Информационные данные

Масса — 0,10 кг, не более.

Черт. 4

Пример условного обозначения правой полумуфты для муфты 67:

Полумуфта правая 67 ГОСТ 24187-80

6. Материал муфт — фенопласт марки У2-301-07 по ГОСТ 5689-79.

7. Технические требования — по ГОСТ 24201-80.

Приложение

Справочное

Условное обозначение муфты	Код ОКП и контрольное число
67	48 3472 0001 03

(Введено дополнительно, Изм. № 1).
