Изменение № 2 ГОСТ 23865-79 «Вводы конденсаторные герметичные на номинальные напряжения от 110 кВ и выше. Типы и размеры»

(введено в действие Постановлением Госстандарта СССР от 27.06.1986 № 1923)

от 27 июня 1986 г. № 1923

ИЗМЕНЕНИЕ № 2 ГОСТ 23865-79 «ВВОДЫ КОНДЕНСАТОРНЫЕ ГЕРМЕТИЧНЫЕ НА НОМИНАЛЬНЫЕ НАПРЯЖЕНИЯ ОТ 110 кВ И ВЫШЕ. ТИПЫ И РАЗМЕРЫ»

Постановлением Государственного комитета СССР по стандартам от 27.06.1986 № 1923 срок введения установлен с 01.01.1987.

Пункт 2. Таблицу 1 дополнить типами вводов — ГМТА-60-110/800 УХЛ1; Т1 и ГМТБ-60-110/800 УХЛ1; Т1 (см. с. 127).

Таблица 3. Графа «Тип ввода». Обозначение типа ГМТБ-90-220/1000 У1 дополнить обозначением: ХЛ.

Таблица 4. Графа «Тип ввода». Обозначения типов ГМТПА-45-330/2000 У1 и ГМТПБ-45-330/2000 У1 дополнить обозначением: Т1.

Таблицу 6 изложить в новой редакции (см. с. 128).

Размеры в мм

Тип ввода

Код ОКП

Номер чертежа

L

L 1

L 2

L 3

L 4

L 5

L 6

Номин.

Пред. откл.

Номин.

Пред. откл.

Номин.

Пред. откл.

ГМТА-60-110/800 УХЛ1; Т1

34 9311

1; 22;

2460

+/- 15

735

+/- 2

310

50

40

1000

2210

+/- 1,5

ГМТБ-60-110/800 УХЛ1; Т1

19б; 26б

Продолжение

Тип ввода	D	D 1	D 2		D 3	D 4	D 5	d	d 1	d 2	d 3	n	n 1	S	Масса ввода расчетная, кг
			Номин.	Пред. откл.
ГМТА-60-110/800 УХЛ1; Т1	230	290	250	+/- 1	-	175	85	15	37	30	40	8	1	20	93,0
ГМТБ-60-110/800 УХЛ1; Т1															113,0

Таблица 6

Вводы на напряжение 110 кВ для масляных выключателей

Размеры в мм

Тип ввода	Код ОКП	Номер чертежа	L		L 1		L 2	L 3	L 4	L 5
			Номин.	Пред. откл.	Номин.	Пред. откл.
ГМВБ-15-110/1000 Т1	34 9311	8; 22; 27	2900	+/- 20	1130	+/- 10	505	-	-	1275
ГМВБ-15-110/2000 У1		8; 22; 30
ГМВБ-15-110/2000 ХЛ1

Продолжение табл. 6

Тип ввода	D	D 1	D 2		D 3	d	d 1	d 2	d 3	n	S	Масса ввода расчетная, кг
			Номин.	Пред. откл.
ГМВБ-15-110/1000 Т1	365	550	486	+/- 0,5	240	30	-	-	40	9	35	250
ГМВБ-15-110/2000 У1												245
ГМВБ-15-110/2000 ХЛ1												240

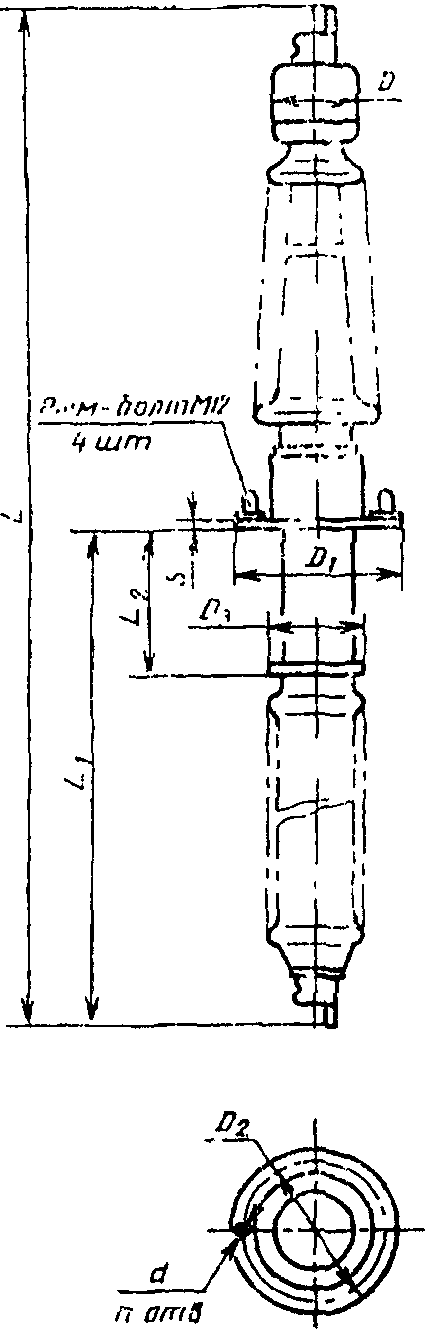

Чертеж 9 заменить новым:

Черт. 9

Таблицу 7 изложить в новой редакции:

Таблица 7

Вводы на напряжение 110, 220 кВ линейные

Размеры в мм

Тип ввода	Код ОКП	Номер чертежа	L		L 1		L 2	D	D 1
			Номин.	Пред. откл.	Номин.	Пред. откл.
ГМЛБ-90-110/1000 У1	34 9311	9; 21;	3700	+/- 25	1805	+/- 12	605	365	420
ГМЛПБ-90-110/1000 У1; ХЛ1		27
ГМЛПБ-90-110/1000 Т1
ГМЛБ-90-110/2000 У1		9; 21; 30	3730		1820
ГМЛПБ-90-110/2000 У1; ХЛ1
ГМЛПБ-90-110/2000 Т1
ГМЛА-90-220/1000 У1	34 9313	10; 21; 25б; 27	5645	+/- 35	3135	+/- 20	712	350	890
ГМЛА-90-220/1000 Т1		10; 21; 25г; 27

Продолжение табл. 7

Тип ввода	D 2		D 3	d	d 1	d 2	d 3	n	S	Масса ввода расчетная, кг
	Номин.	Пред. откл.
ГМЛБ-90-110/1000 У1	360	+/- 0,6	248	24	-	-	30	4	25	305
ГМЛПБ-90-110/1000 У1; ХЛ1										309
ГМЛПБ-90-110/1000 Т1										314
ГМЛБ-90-110/2000 У1										311
ГМЛПБ-90-110/2000 У1; ХЛ1										315
ГМЛПБ-90-110/2000 Т1										320
ГМЛА-90-220/1000 У1	840	+/- 1,0	530	22	-	-	40	12	24	1325
ГМЛА-90-220/1000 Т1										1170

---
