ГОСТ 23865-79*. Вводы конденсаторные герметичные на номинальные напряжения 110 кВ и выше. Типы и размеры

(введен в действие Постановлением Госстандарта СССР от 26.10.1979 № 4084)

(ред. от 26.10.1987)

от 26 октября 1979 г. № 4084

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ВВОДЫ КОНДЕНСАТОРНЫЕ ГЕРМЕТИЧНЫЕ НА НОМИНАЛЬНЫЕ НАПРЯЖЕНИЯ 110 кВ И ВЫШЕ

ТИПЫ И РАЗМЕРЫ

Condenser sealed bushings for nominal voltages 110 and higner. Types and sizes

ОКП 34 9310

Постановлением Государственного комитета СССР по стандартам от 26 октября 1979 г. № 4084 срок действия установлен с 01.01.1982 до 01.01.1987.

Переиздание (июнь 1983 г.) с Изменением № 1, утвержденным в апреле 1983 г., Пост. № 1737 от 13.04.1983 (ИУС 7-83).

1. Настоящий стандарт распространяется на конденсаторные вводы герметичного исполнения с бумажно-масляной изоляцией на номинальные напряжения 110 кВ и выше промышленной частоты от 15 до 60 Гц, предназначенные для трансформаторов (автотрансформаторов), реакторов, масляных выключателей, и линейные вводы, а также вводы для кабельного подключения трансформаторов и вводы с твердой изоляцией.

Настоящий стандарт устанавливает требования к вводам, изготовляемым для нужд народного хозяйства и для экспорта в районы с умеренным и тропическим климатом.

2. Типы вводов, их размеры и предельные отклонения должны соответствовать указанным на черт. 1 - 30 и табл. 1 - 9.

(в ред. Изменения № 3, утв. Постановлением

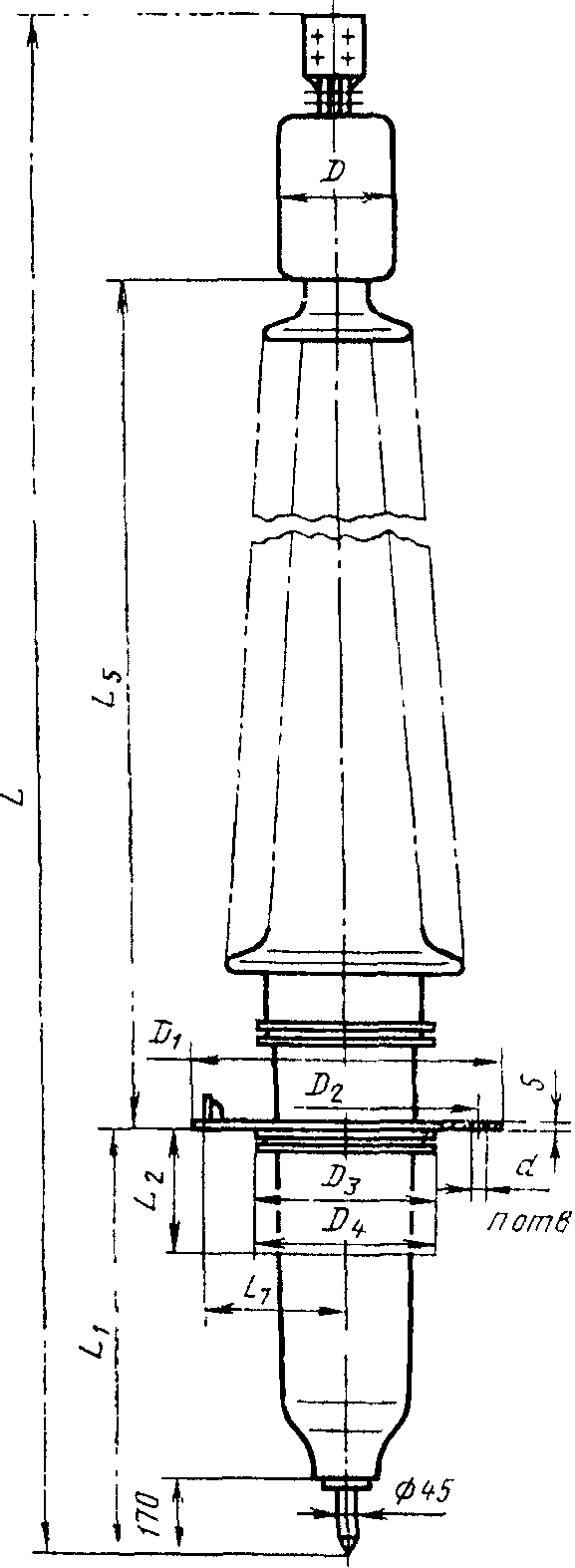

Черт. 9

Постановлением Госстандарта СССР от 27.06.1986 № 1923)

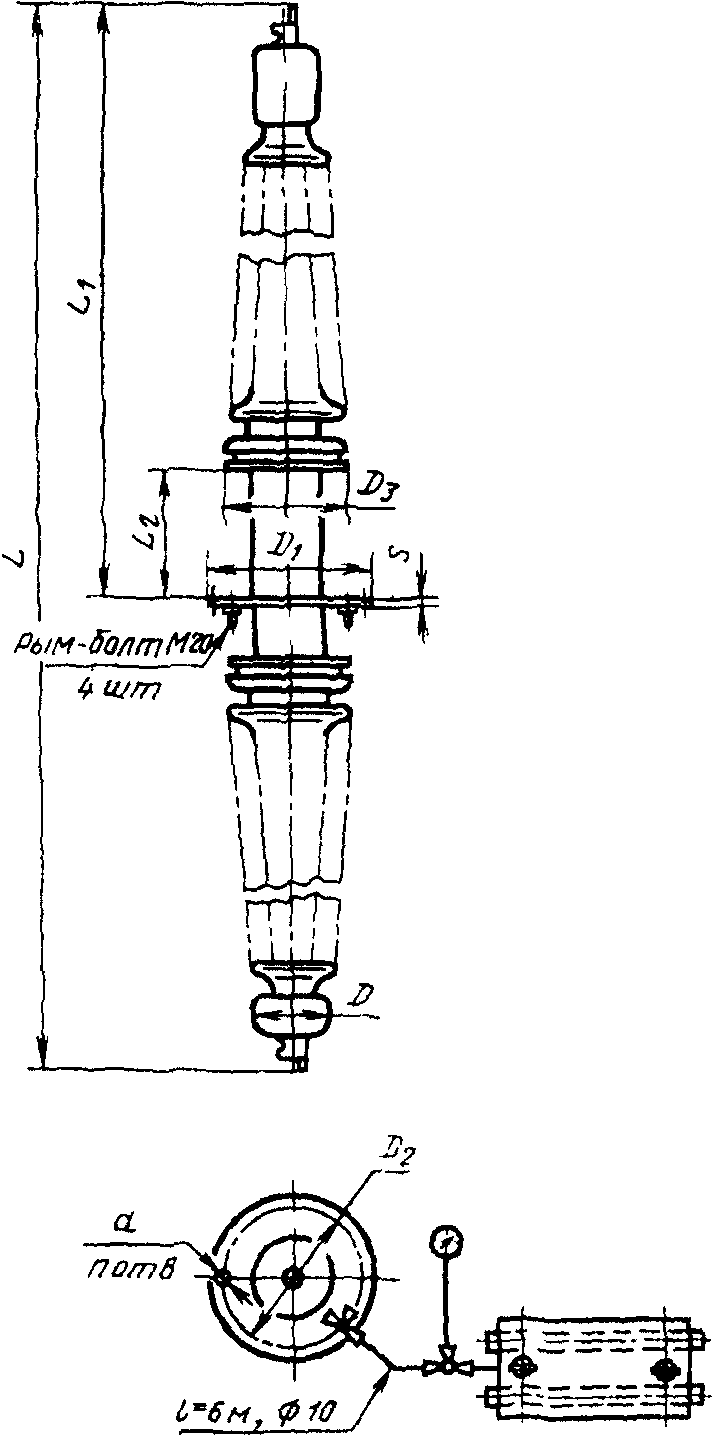

Черт. 10

Черт. 11

(чертеж 13 введен Изменением № 3, утв. Постановлением

Черт. 14 <*>

---

Черт. 21 <*>

---

<*> Черт. 20 исключен, Изм. № 1.

Косынка грузовая для подъема ввода

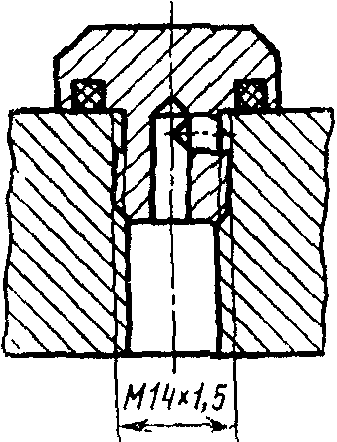

Черт. 22

Черт. 23

Компенсаторы выносные

г

---

а

б

Черт. 26

Черт. 27

Черт. 28

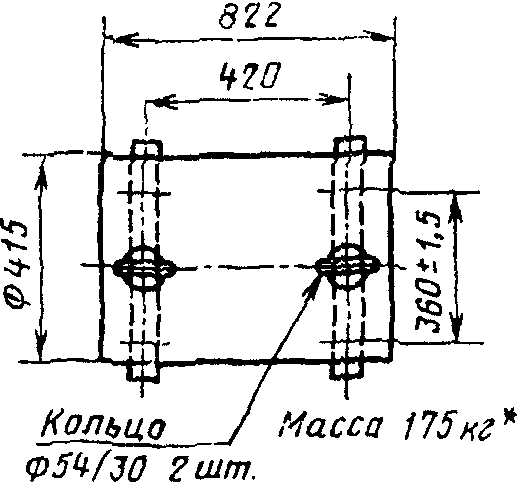

Черт. 30

Таблица 1

Вводы на напряжение 110 кВ для трансформаторов (автотрансформаторов), реакторов

Размеры в мм

Тип ввода	Код ОКП	Номер чертежа	L		L 1		L 2	L 3	L 4	L 5	L 6
			Номин.	Пред. откл.	Номин.	Пред. откл.					Номин.	Пред. откл.
ГМТА-45-110/630 У1; ХЛ1; Т1	34 9311	1; 19б; 22;	2390	+/- 25	663	+/- 12	200	52	40	1190	2122	+/- 25
ГМТБ-45-110/630 У1; ХЛ1; Т1		26б	2490							1290	2222
ГМТА-90-110/2000 У1; ХЛ1; Т1		2; 19б; 22;	2540	+/- 20	720	-	420 <*>	42; 80		1175	2225	+/- 20
ГМТБ-90-110/2000 У1; ХЛ1; Т1		30	2700							1335	2385

(в ред. Изменения № 3, утв. Постановлением Госстандарта СССР от

26.10.1987 № 4011)

ГТТА-60-110/800 У1; Т1		19а; 22; 23;	2280	+/- 15	770	+/- 5	300	-	25	1220	2075	-
ГТДТА-60-110/800 У1; Т1		26а	2480		970		500				2275
ГТТБ-60-110/800 У1; Т1			2280		770		300				2075
ГТДТБ-60-110/800 У1; Т1			2480		970		500				2275
ГМТА-45-110/2000 УХЛ1; Т1		2; 19б; 22	2550		725		200	42	40	1175	2285	+/- 15
ГМТБ-45-110/2000 УХЛ1; Т1
ГМТВ-45-110/2000 УХЛ1; Т1			2930	+/- 20						1555	2685	+/- 20
ГМДТА-45-110/2000 УХЛ1; Т1			2900	+/- 15	1035			92		1175	2635	+/- 15
ГМДТБ-45-110/2000 УХЛ1; Т1
ГМДТА-60-110/800 УХЛ1; Т1		1; 22;	2460	+/- 15	725	+/- 2	310	50	40	1190	2210	+/- 1,5

(позиция введена Изменением № 2, введенным в действие Постановлением Госстандарта СССР от 27.06.1986 № 1923, в ред. Изменения № 3, утв. Постановлением Госстандарта СССР от 26.10.1987 № 4011)

ГМДТБ-60-110/800 УХЛ1; Т1		19б; 26б

(позиция введена Изменением № 2, введенным в действие Постановлением Госстандарта СССР от 27.06.1986 № 1923, в ред. Изменения № 3, утв. Постановлением Госстандарта СССР от 26.10.1987 № 4011)

ГМТА-60-110/800 УХЛ1; Т1	34 9311	2; 22;	2460	+/- 15	663	+/- 2	245	50	40	1190	2210	+/- 15

(позиция введена Изменением № 3, утв. Постановлением Госстандарта СССР от 26.10.1987 № 4011)

ГМТБ-60-110/800 УХЛ1; Т1		26б

СССР от 26.10.1987 № 4011)

---

<*> При диаметре трансформаторов тока не менее 395 мм.

Продолжение табл. 1

Размеры в мм

Тип ввода	D	D 1	D 2		D 3	D 4	D 5	d	d 1	d 2	d 3	n	n 1	s	Масса ввода расчетная, кг
			Номин.	Пред. откл.
ГМТА-45-110/630 У1; ХЛ1; Т1	310	350	300	+/- 1,6	180	-	116	24	37	30	30	8	1	20	136
ГМТБ-45-110/630 У1; ХЛ1; Т1															150
ГМТА-90-110/2000 У1; ХЛ1; Т1	418	420	380	+/- 0,6	280		170; 240	22	93	32	40	12	4	25	248
ГМТБ-90-110/2000 У1; ХЛ1; Т1															278

(в ред. Изменения № 3, утв. Постановлением Госстандарта СССР от

26.10.1987 № 4011)

ГТТА-60-110/800 У1; Т1	170	290	250	+/- 1	175		-	15	35	30	25	8	1	16	95
ГТДТА-60-110/800 У1; Т1															100
ГТТБ-60-110/800 У1; Т1															125
ГТДТБ-60-110/800 У1; Т1															130
ГМТА-45-110/2000 УХЛ1; Т1	365	420	380	+/- 0,6	-	270	170	22	91	32	40	12	4	25	190
ГМТБ-45-110/2000 УХЛ1; Т1															208
ГМТВ-45-110/2000 УХЛ1; Т1															246
ГМДТА-45-110/2000 УХЛ1; Т1					255										200
ГМДТБ-45-110/2000 УХЛ1; Т1															223
ГМДТА-60-110/800 УХЛ1; Т1	230	290	250	+/- 1	-	175	85	15	37	30	40	8	1	15	93,0

(позиция введена Изменением № 2, введенным в действие Постановлением Госстандарта СССР от 27.06.1986 № 1923, в ред. Изменения № 3, утв. Постановлением Госстандарта СССР от 26.10.1987 № 4011)

ГМДТБ-60-110/800 УХЛ1; Т1															113,0

(позиция введена Изменением № 2, введенным в действие Постановлением Госстандарта СССР от 27.06.1986 № 1923, в ред. Изменения № 3, утв. Постановлением Госстандарта СССР от 26.10.1987 № 4011)

ГМТА-60-110/800 УХЛ1; Т1	230	350	300	+/- 1,6	180	175	85	24	37	30	40	8	1	15	98

(позиция введена Изменением № 3, утв. Постановлением Госстандарта СССР от 26.10.1987 № 4011)

ГМТБ-60-110/800 УХЛ1; Т1															118

СССР от 26.10.1987 № 4011)

Вводы на напряжение 150 кВ для трансформаторов (автотрансформаторов), реакторов

Размеры в мм

Тип ввода

Код ОКП

Номер чертежа

L

L 1

L 2

L 3

L 4

L 5

L 6

Номин.

Пред. откл.

Номин.

Пред. откл.

Номин.

Пред. откл.

ГМТА-45-150/630 У1; Т1

34 9312

2; 19б; 22;

2949

+/- 20

848

+/- 10

250

52; 90

40

1590

2670

+/- 20

ГМТБ-45-150/630 У1; Т1

26б

3149

1790

2870

ГМТВ-45-150/630 Т1

3660

+/- 30

2270

3380

+/- 30

(в ред. Изменения № 3, утв. Постановлением Госстандарта СССР от

26.10.1987 № 4011)

ГМТА-45-150/2000 У1; Т1		2; 19б; 22;	3212	+/- 20	994		400	50; 80		1655	2905	+/- 20
ГМТБ-45-150/2000 У1; Т1		30	3412							1855	3105

26.10.1987 № 4011)

Продолжение табл. 2

Размеры в мм

Тип ввода

D

D 1

D 2

D 3

D 4

D 5

d

d 1

d 2

d 3

n

n 1

s

Масса ввода расчетная, кг

Номин.

Пред. откл.

ГМТА-45-150/630 У1; Т1

310

350

310

+/- 0,6

245

-

145; 190

22

37

30

40

12

1

30

224

(в ред. Изменения № 3, утв. Постановлением Госстандарта СССР от

26.10.1987 № 4011)

ГМТБ-45-150/630 У1; Т1															240
ГМТВ-45-150/630 Т1	525				210	245								15	508
ГМТА-45-150/2000 У1; Т1		420	380		320	-	185; 240		93	32			4	30	420

(в ред. Изменения № 3, утв. Постановлением Госстандарта СССР от

26.10.1987 № 4011)

ГМТБ-45-150/2000 У1; Т1															477

Вводы на напряжение 220 кВ для трансформаторов (автотрансформаторов), реакторов

Размеры в мм

Тип ввода

Код ОКП

Номер чертежа

L

L 1

L 2

L 3

L 4

L 5

L 6

L 7

Номин.

Пред. откл.

Номин.

Пред. откл.

Номин.

Пред. откл.

ГМТА-45-220/400 У1

34 9313

3; 18; 19; 22; 25г; 26б

4185

+/- 35

1380

+/- 12

600

91

40

2280

3900

+/- 35

315

ГМТА-45-220/400 Т1

3; 18; 19; 22; 25а; 26б

ГМТБ-45-220/400 У1

3; 18; 19; 22; 25г; 26б

4385

2300

4100

(в ред. Изменения № 3, утв. Постановлением Госстандарта СССР от

26.10.1987 № 4011)

ГМТБ-45-220/400 Т1		3; 18; 19; 22; 25а; 26б
ГМТА-45-220/1400 У1		3; 18; 19; 22; 25г; 28	4230							2280	3900
ГМТА-45-220/1400 Т1		3; 18; 19; 22; 25а; 28

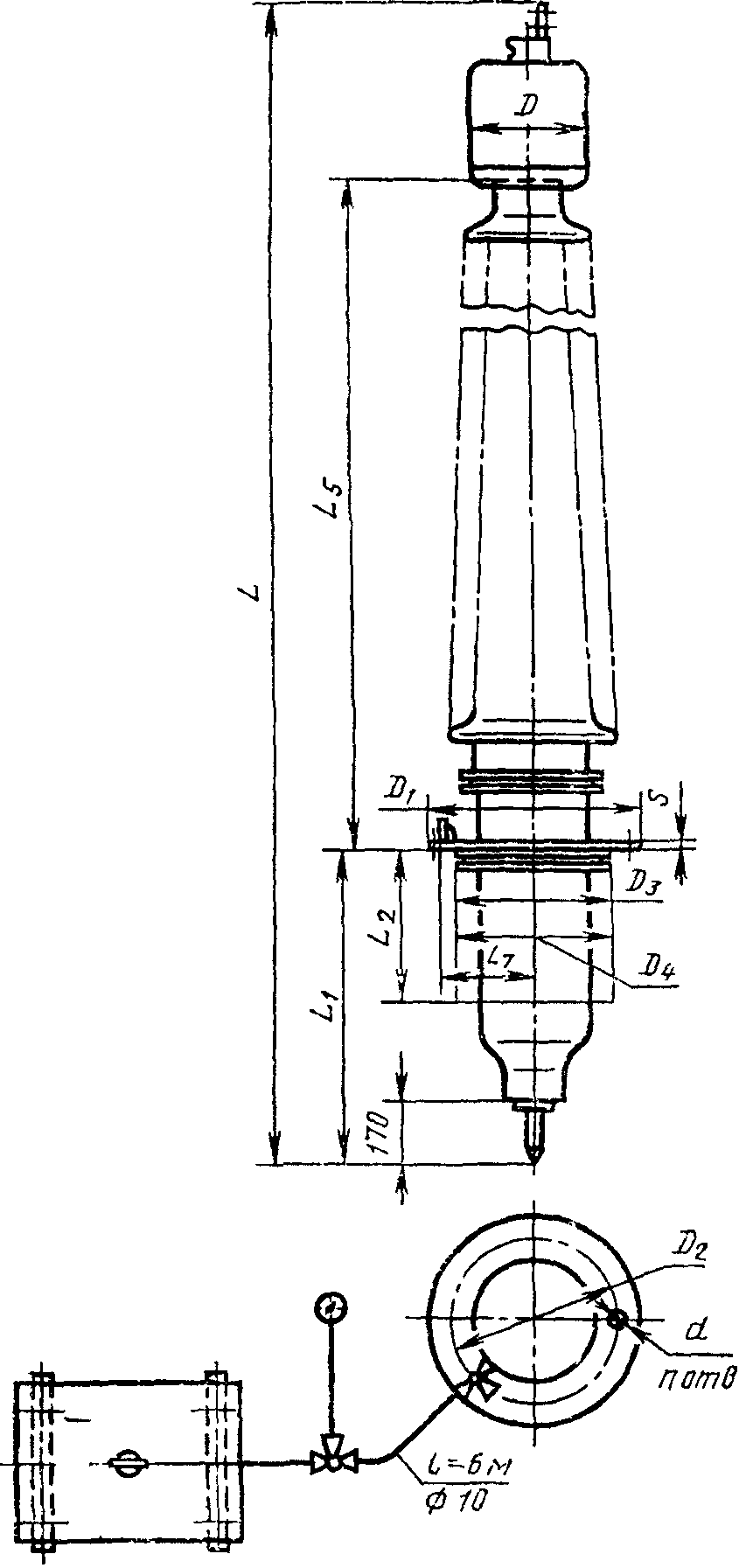

ГМТБ-90-220/1000 У1; ХЛ		5; 18; 19; 22; 25г; 30	4690		1530	+/- 15		-	-	2480	-	-	285

(в ред. Изменения № 2, введенного в действие Постановлением Госстандарта СССР от 27.06.1986 № 1923)

ГМТБ-90-220/1000 У1; Т1		4; 18; 19; 22; 27	5000							2430
ГМТБ-90-220/2000 У1; Т1		4; 18; 19; 22; 30	5205

(в ред. Изменения № 3, утв. Постановлением Госстандарта СССР от

26.10.1987 № 4011)

ГМТА-45-220/2000 У1; ХЛ1; Т1		2; 19а; 22;	4345		1380	+/- 12		91	40	2185	4050	+/- 35	298
ГМТБ-45-220/2000 У1; ХЛ1; Т1		30	4645							2485	4350
ГМТА-45-220/2000 УХЛ-1; Т1		2; 19а; 22	4240			+/- 10		92,5		2185	3965
ГМТБ-45-220/2000 УХЛ1; Т1
ГМТВ-45-220/2000 УХЛ1; Т1			4960							2895	4685
ГМДТА-45-220/2000 УХЛ1; Т1		2; 17; 19а	4775		1905			290		2185	4540
ГМДТБ-45-220/2000 УХЛ1; Т1

Продолжение табл. 3

Размеры в мм

Тип ввода	D	D 1	D 2		D 3	D 4	D 5	d	d 1	d 2	d 3	n	n 1	s	Масса ввода расчетная, кг
			Номин.	Пред. откл.
ГМТА-45-220/400 У1	300	760	720	+/- 1	440	600	251	24	91	26	40	16	1	25	740
ГМТА-45-220/400 Т1
ГМТБ-45-220/400 У1															870
ГМТБ-45-220/400 Т1
ГМТА-45-220/1400 У1										30			4		740
ГМТА-45-220/1400 Т1
ГМТБ-90-220/1000 У1; ХЛ	355	670	620	+/- 1,5	385	-	-		-	-			-	29	825

(в ред. Изменения № 2, введенного в действие Постановлением Госстандарта СССР от 27.06.1986 № 1923)

ГМТБ-90-220/1000 У1; Т1	445														954
ГМТБ-90-220/2000 У1; Т1	440														961
ГМТА-45-220/2000 У1; ХЛ1; Т1	560	600	560	+/-1,4	440		251		91	32			4	33	855
ГМТБ-45-220/2000 У1; ХЛ1; Т1															975
ГМТА-45-220/2000 УХЛ-1; Т1					-	340	252,5							30	530
ГМТБ-45-220/2000 УХЛ1; Т1															630
ГМТВ-45-220/2000 УХЛ1; Т1															770
ГМДТА-45-220/2000 УХЛ1; Т1					340		304								550
ГМДТБ-45-220/2000 УХЛ1; Т1															650

Вводы на напряжение 330 кВ для трансформаторов (автотрансформаторов), реакторов

Размеры в мм

Тип ввода

Код ОКП

Номер чертежа

L

L 1

L 2

L 3

L 4

L 5

L 6

L 7

Номин.

Пред. откл.

Номин.

Пред. откл.

Номин.

Пред. откл.

ГМТПА-45-330/1000 У1

34 9314

6; 18; 19;

5505

+/- 40

2160

+/- 15

600

86

40

2870

5215

+/- 25

338

ГМТПБ-45-330/1000 У1

22; 25в; 27

6415

+/- 45

3780

6125

+/- 45

ГМТПА-45-330/2000 У1; Т1

6; 19б;

4975

+/- 40

1615

+/- 15

2875

4675

+/- 40

-

(в ред. Изменения № 2, введенного в действие Постановлением Госстандарта СССР от 27.06.1986 № 1923)

ГМТПБ-45-330/2000 У1; Т1		25в; 30	5886	+/- 45						3785	5585	+/- 45

(в ред. Изменения № 2, введенного в действие Постановлением Госстандарта СССР от 27.06.1986 № 1923)

ГМТПА-45-330/2500 У1		2; 19б; 22;	5265	+/- 40						2875	4970	+/- 40
ГМТПБ-45-330/2500 У1		29

Продолжение табл. 4

Размеры в мм

Тип ввода	D	D 1	D 2		D 3	D 4	D 5	s	d	d 1	d 2	d 3	n	n 1	Масса ввода расчетная, кг
			Номин.	Пред. откл.
ГМТПА-45-330/1000 У1	425	818	770	+/- 1,4	410	640	283	31	24	100	30	40	16	4	1600
ГМТПБ-45-330/1000 У1															1815
ГМТПА-45-330/2000 У1; Т1	435	600	560		445	-		35			32				1220

(в ред. Изменения № 2, введенного в действие Постановлением Госстандарта СССР от 27.06.1986 № 1923)

ГМТПБ-45-330/2000 У1; Т1															1440

(в ред. Изменения № 2, введенного в действие Постановлением Госстандарта СССР от 27.06.1986 № 1923)

ГМТПА-45-330/2500 У1	560														1110
ГМТПБ-45-330/2500 У1															1175

Таблица 5

(автотрансформаторов)

Размеры в мм

Тип ввода

Код ОКП

Номер чертежа

L

L 1

L 2

L 3

L 4

L 5

L 6

L 7

Номин.

Пред. откл.

Номин.

Пред. откл.

Номин.

Пред. откл.

ГМТПА-30-500/1000 У1

34 9316

7; 15; 17; 18;

7150

+/- 70

2600

+/- 17

811

280

40

4130

6700

+/- 20

485

ГМТПА-30-500/1600 У1; ХЛ1; Т1

19; 21; 24; 30

ГМТА-30-500/1600 У1; ХЛ1

7; 16; 18; 21; 19; 24; 30

7300

2750

+/- 20

312,5

-

-

-

ГМТА-30-500/1600 Т1

7; 16; 18; 19; 21; 25б; 30

ГМТПА-30-500/2000 У1; ХЛ1; Т1

7; 15; 17; 18;

7150

2600

+/- 17

280

40

6520

+/- 20

ГМТПБ-30-500/2000 У1; ХЛ1; Т1

19; 21; 24; 30

ГМТА-30-500/2500 У1; ХЛ1

7; 15; 17; 18; 19; 21; 24; 29

+/- 70

ГМТПА-30-750/1000 У1

34 9317

7; 15; 17; 18; 19; 21; 24; 30

8500

+/- 65

2710

5065

7690

+/- 20

Продолжение табл. 5

Размеры в мм

Тип ввода	L 8	L 9	L 10	D	D 1	D 2		D 3	D 4	D 5
						Номин.	Пред. откл.
ГМТПА-30-500/1000 У1	45	45	45	1000	1200	1130	+/- 1,0	590	900	400,0
ГМТПА-30-500/1600 У1; ХЛ1; Т1
ГМТА-30-500/1600 У1; ХЛ1	-	-	-							425,5
ГМТА-30-500/1600 Т1
ГМТПА-30-500/2000 У1; ХЛ1; Т1	70	70	70							400,0
ГМТПБ-30-500/2000 У1; ХЛ1; Т1
ГМТА-30-500/2500 У1; ХЛ1
ГМТПА-30-750/1000 У1	45	45	45	1640				695

Продолжение табл. 5

Размеры в мм

Тип ввода	d	d 1	d 2	d 3	n	n 1	s	Масса ввода расчетная, кг
ГМТПА-30-500/1000 У1	22	91	28	60	16	3	27	2830
ГМТПА-30-500/1600 У1; ХЛ1; Т1						4
ГМТА-30-500/1600 У1; ХЛ1		-	-			-		2760
ГМТА-30-500/1600 Т1
ГМТПА-30-500/2000 У1; ХЛ1; Т1		91	28			4		2840
ГМТПБ-30-500/2000 У1; ХЛ1; Т1								3230
ГМТА-30-500/2500 У1; ХЛ1			32					2820
ГМТПА-30-750/1000 У1			28			3		3240

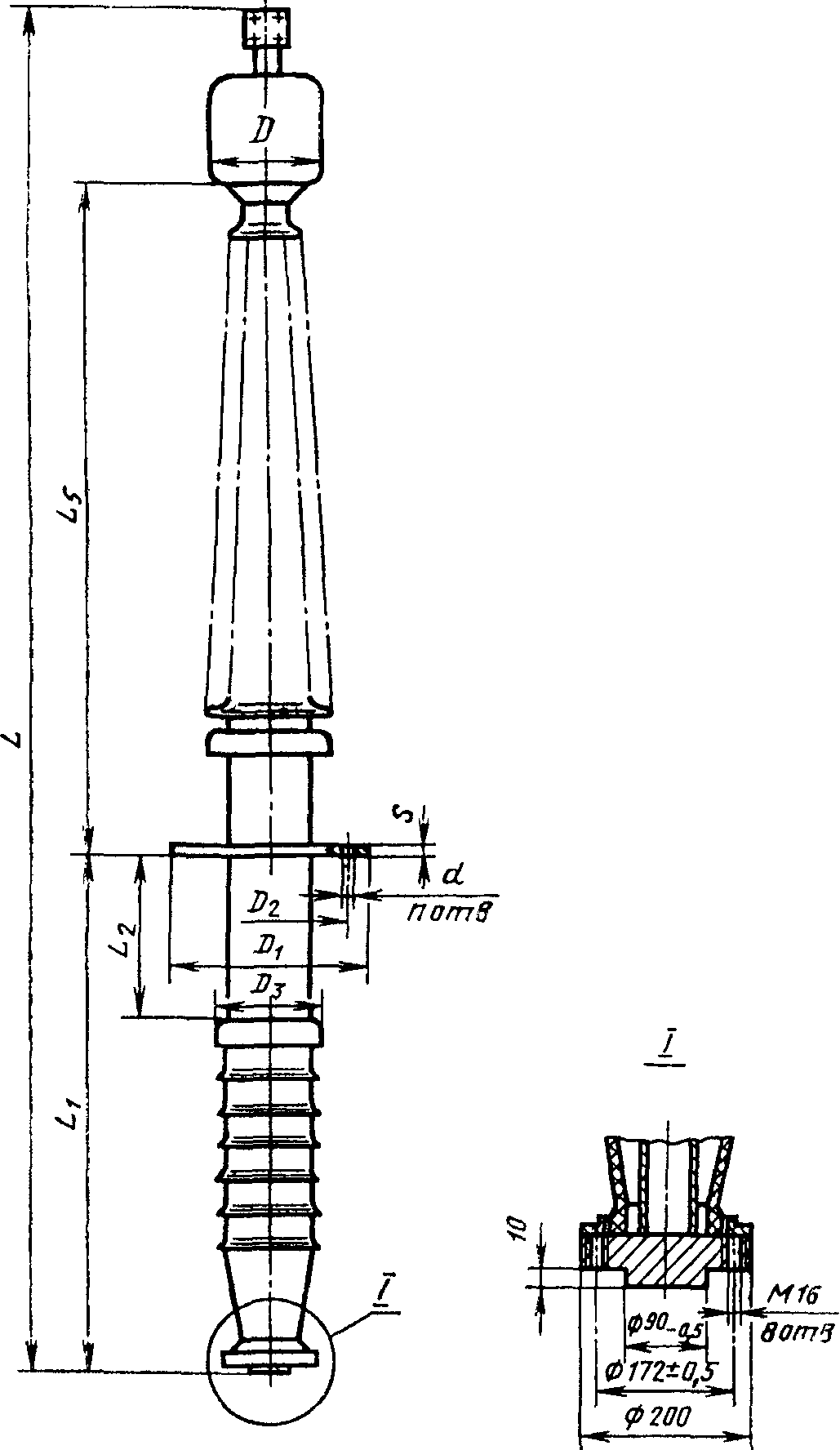

Вводы на напряжение 110 кВ для масляных выключателей (таблица 6 в ред. Изменения № 2, введенного в действие Постановлением Госстандарта СССР от 27.06.1986 № 1923)

Размеры в мм

Тип ввода	Код ОКП	Номер чертежа	L		L 1		L 2	L 3	L 4	L 5
			Номин.	Пред. откл.	Номин.	Пред. откл.
ГМВБ-15-110/2000 Т1	34 9311	8; 22; 27	2900	+/- 20	1130	+/- 10	505	-	-	1275

(в ред. Изменения № 3, утв. Постановлением Госстандарта СССР от

26.10.1987 № 4011)

ГМВБ-15-110/2000 У1		8; 22; 30
ГМВБ-15-110/2000 ХЛ1

Продолжение табл. 6

Тип ввода	D	D 1	D 2		D 3	d	d 1	d 2	d 3	n	S	Масса ввода расчетная, кг
			Номин.	Пред. откл.
ГМВБ-15-110/2000 Т1	365	550	486	+/- 0,5	240	30	-	-	40	9	35	250

(в ред. Изменения № 3, утв. Постановлением Госстандарта СССР от

26.10.1987 № 4011)

ГМВБ-15-110/2000 У1												245
ГМВБ-15-110/2000 ХЛ1												240

(таблица 7 в ред. Изменения № 2, введенного в действие Постановлением Госстандарта СССР от 27.06.1986 № 1923)

Размеры в мм

Тип ввода	Код ОКП	Номер чертежа	L		L 1		L 2	D	D 1
			Номин.	Пред. откл.	Номин.	Пред. откл.
ГМЛБ-90-110/1000 У1	34 9311	9; 21;	3700; 3610	+/- 25	1805	+/- 12	605	365; 275	420
ГМЛПБ-90-110/1000 У1; ХЛ1		27; 13	<*>					<*>
ГМЛПБ-90-110/1000 Т1

(в ред. Изменения № 3, утв. Постановлением Госстандарта СССР от

26.10.1987 № 4011)

ГМЛБ-90-110/2000 У1		9; 21; 30; 13	3730; 3640 <*>		1820
ГМЛПБ-90-110/2000 У1; ХЛ1
ГМЛПБ-90-110/2000 Т1

(в ред. Изменения № 3, утв. Постановлением Госстандарта СССР от

26.10.1987 № 4011)

ГМЛА-90-220/1000 У1	34 9313	10; 21; 25б; 27	5645	+/- 35	3135	+/- 20	712	350	890
ГМЛА-90-220/1000 Т1		10; 21; 25г; 27

Тип ввода	D 2		D 3	d	d 1	d 2	d 3	n	S	Масса ввода расчетная, кг
	Номин.	Пред. откл.
ГМЛБ-90-110/1000 У1	360	+/- 0,6	248	24	-	-	30	4	25	305; 375 <*>
ГМЛПБ-90-110/1000 У1; ХЛ1										309; 375 <*>
ГМЛПБ-90-110/1000 Т1										314; 377 <*>
ГМЛБ-90-110/2000 У1										311; 375 <*>
ГМЛПБ-90-110/2000 У1; ХЛ1										315; 377 <*>
ГМЛПБ-90-110/2000 Т1										320; 377 <*>
ГМЛА-90-220/1000 У1	840	+/- 1,0	530	22	-	-	40	12	24	1325
ГМЛА-90-220/1000 Т1										1170

(в ред. Изменения № 3, утв. Постановлением Госстандарта СССР от 26.10.1987 № 4011)

---

<*> Размеры соответствуют типам вводов по черт. 13.

(сноска введена Изменением № 3, утв. Постановлением Госстандарта СССР от 26.10.1987 № 4011)

для кабельного подключения трансформатора

Размеры в мм

Тип ввода

Код ОКП

Номер чертежа

L

L 1

L 2

L 3

L 4

L 5

L 6

L 7

Номин.

Пред. откл.

Номин.

Пред. откл.

Номин.

Пред. откл.

ГМТкб-45-110/630 У1

34 9311

11

1650

+/- 30

670

+/- 12

200

52

40

-

1480

+/- 30

-

ГМТкб-9-500/1000 У1

34 9316

12; 16; 18а;

5110

+/- 50

2750

+/- 20

811

312

-

-

-

-

560

ГМТкб-15-500/1000 У1

21; 25в

ГМТкб-18-500/1000 У1

ГМТкб-9-500/1000 ХЛ1

12; 16; 18а;

ГМТкб-15-500/1000 ХЛ1

21; 25б

ГМТкб-18-500/1000 ХЛ1

Продолжение табл. 8

Размеры в мм

Тип ввода	D	D 1	D 2		D 3	D 4	D 5	d	d 1	d 2	d 3	n	n 1	s	Масса ввода расчетная, кг
			Номин.	Пред. откл.
ГМТкб-45-110/630 У1	215	350	300	+/- 0,8	180	-	116	24	37	30	-	8	1	20	79
ГМТкб-9-500/1000 У1	425	1200	1130	+/- 0,5	590	900	425	22	-	42	60	16	-	27	1620
ГМТкб-15-500/1000 У1
ГМТкб-18-500/1000 У1
ГМТкб-9-500/1000 ХЛ1
ГМТкб-15-500/1000 ХЛ1
ГМТкб-18-500/1000 ХЛ1

Таблица 9

Вводы на напряжение 500, 750 кВ для шунтирующих реакторов

Размеры в мм

Тип ввода

Код ОКП

Номер чертежа

L

L 1

L 2

L 3

L 4

L 5

L 6

L 7

Номин.

Пред. откл.

Номин.

Пред. откл.

Номин.

Пред. откл.

ГМРА-0-500/315 У1

34 9316

14; 18;

6966

+60 -70

2204

+5 -17

660

-

40

4280

6666

+60 -70

485

ГМРБ-0-500/315 У1

19; 21;

ГМРА-0-750/315 У1

34 9317

24; 30

8400

+/- 60

2620

+/- 25

811

5065

7870

+/- 60

Продолжение табл. 9

Размеры в мм

Тип ввода	D	D 1	D 2		D 3	D 4	D 5	d	d 1	d 2	d 3	n	n 1	s	Масса ввода расчетная, кг
			Номин.	Пред. откл.
ГМРА-0-500/315 У1	1000	1200	1130	+/- 0,5	590	900	295	24	50	30	60	16	1	27	2825
ГМРБ-0-500/315 У1															3095
ГМРА-0-750/315 У1	1640				695										3436

Условное обозначение вводов — по ГОСТ 10693-81, кроме того, вводятся дополнительные условные обозначения для вводов кабельного подключения; буква, означающая категорию внешней изоляции по ГОСТ 9920-75, заменяется буквами «кб».

Пример условного обозначения ввода кабельного подключения:

ГМТкб-45-110/630 У1

1, 2. (Измененная редакция, Изм. № 1).

---
