Изменение № 1 ГОСТ 23046-78 «Соединения паяные. Метод испытаний на удар»

(введено Постановлением Госстандарта СССР от 17.12.1983 № 6195)

ИЗМЕНЕНИЕ № 1 ГОСТ 23046-78 СОЕДИНЕНИЯ ПАЯНЫЕ.

Под наименованием стандарта проставить код: ОКСТУ 0072.

Раздел 1. Наименование изложить в новой редакции: «1. Требования к образцам».

Пункт 1.2. Чертеж 1. Заменить обозначение: .

слова под чертежом. Заменить слова: «Величина нахлестки» на «Ширина нахлестки»;

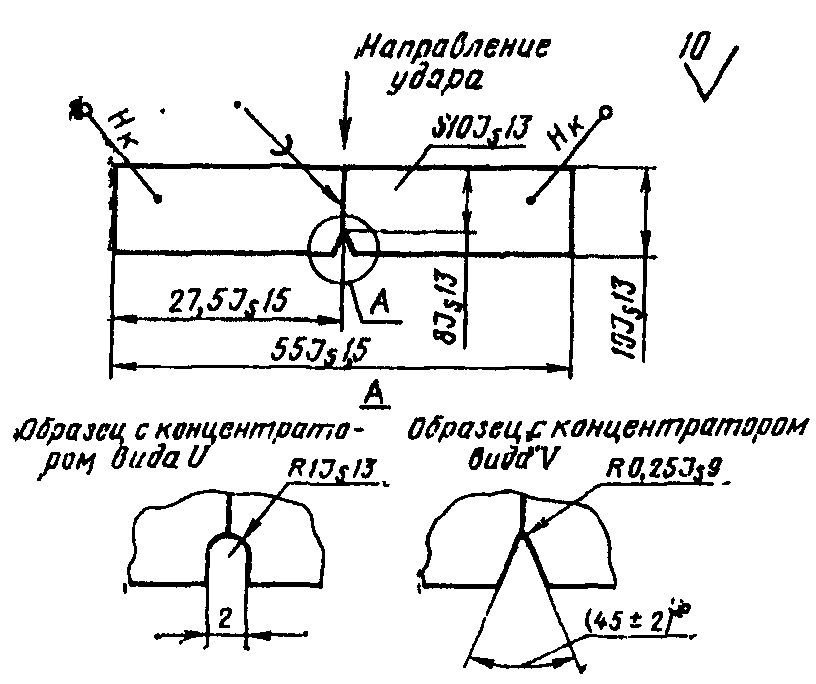

чертеж 2 заменить новым:

Примечание. Выбор вида концентратора — по ГОСТ 9454-78.

Черт. 2

Чертежи 3 и 4. Заменить обозначение: (3 раза).

Пункт 2.7. Заменить ссылку: ГОСТ 9454-60 на ГОСТ 9454-78.

Пункт 2.9 изложить в новой редакции: «2.9. При изготовлении образцов типов I и IV следует обеспечивать радиус галтели не более 0,3 мм. Допускается механическая обработка галтели».

Пункт 2.10. дополнить абзацем: «При вычислении площади паяного шва сечение галтели не учитывают».

Раздел 3 (кроме черт. 5) изложить в новой редакции:

«3. Требования к оборудованию и аппаратуре для испытаний»

3.1. Испытания паяных образцов следует проводить на маятниковых копрах по ГОСТ 10708-82.

3.2. Для испытания паяных образцов типа IV на ударный срез нож маятника заменяют ударным грузом, в котором крепят образец, а на станине копра устанавливают специальные упоры.

3.4. Запас энергии маятника с ударным грузом должен соответствовать шкале копра при любом значении угла подъема маятника.

3.5. Место крепления паяного образца в ударном грузе должно быть определено с таким расчетом, чтобы ударный импульс был направлен по касательной к окружности, которую описывает центр удара маятника.

3.6 Расстояние от оси подвески маятника до центра удара (L) в миллиметрах вычисляют по формуле

L = \frac{I_{0}}{m \cdot l} ,

где I_{0} — момент инерции маятника относительно оси подвески, кг х мм2;

m — масса маятника, кг;

l — расстояние центра массы маятника от оси подвески, мм, вычисляемое по формуле

l = \frac{m_{1}l_{1} + m_{2}l_{2} + \ldots + m_{n}l_{n}}{m_{1} + m_{2} + \ldots + m_{n}} ,

где m_{1},m_{2}\ldots m_{n} — масса элементов маятника, кг;

l_{1},l_{2}\ldots l_{n} — расстояние центров массы элементов маятника от оси подвески, мм;

n — число элементов маятника.

3.7. Форма и размеры ударного груза с запасом потенциальной энергии 200 Дж для копров МК3О, а также МК30А, 2010 КМ-30, 2011 КМ-30 приведены в справочном Приложении 1.

3.8 Требования к нагревательным и охлаждающим устройствам и аппаратуре — по ГОСТ 9454-78«;»

чертеж 5. Заменить обозначения: (2 раза); .

Пункты 4.1.3, 4.2.4, 4.3 изложить в новой редакции: «4.1.3. Порядок проведения испытаний на ударный изгиб — по ГОСТ 9454-78.»

4.2.4. При проведении испытаний при пониженных температурах образцы перед установкой на копер должны быть переохлаждены. Степень переохлаждения и порядок проведения испытаний — по ГОСТ 9454-78.

Охлаждение образцов необходимо проводить вместе с фиксаторами и бойками.

4.3. Испытаниям следует подвергать не менее пяти образцов. Объем испытаний рекомендуется определять по ГОСТ 25.503-80».

Пункт 5.1. Заменить слова: «Величину относительной работы» на «Относительную работу».

Пункт 5.2. Заменить слова: «Величину A_{0} » на «Значение A_{0} ».

Пункт 5.3 изложить в новой редакции: «5.3. За результат испытания принимают среднее арифметическое значение A^{{}_} в Дж/мм2, вычисляемое по формуле»

A^{{}_} = \frac{A_{1} + A_{2} + \ldots + A_{n}}{n} ,

где A_{1},A_{2}\ldots A_{n} — относительная работа разрушения каждого образца, Дж/мм2;

---
