Изменение № 2 ГОСТ 21751-76 «Герметики. Метод определения условной прочности, относительного удлинения в момент разрыва и относительной остаточной деформации после разрыва»

(утв. и введено в действие Постановлением Госстандарта СССР от 10.06.1987 № 1963)

ИЗМЕНЕНИЕ № 2 ГОСТ 21751-76 «ГЕРМЕТИКИ. МЕТОД ОПРЕДЕЛЕНИЯ УСЛОВНОЙ ПРОЧНОСТИ, ОТНОСИТЕЛЬНОГО УДЛИНЕНИЯ В МОМЕНТ РАЗРЫВА И ОТНОСИТЕЛЬНОЙ ОСТАТОЧНОЙ ДЕФОРМАЦИИ ПОСЛЕ РАЗРЫВА»

1 декабря 1987 года

Заменить код: ОКП 22 5712 на ОКСТУ 2209.

Наименование стандарта и по всему тексту. Заменить слова: «в момент разрыва» на «при разрыве».

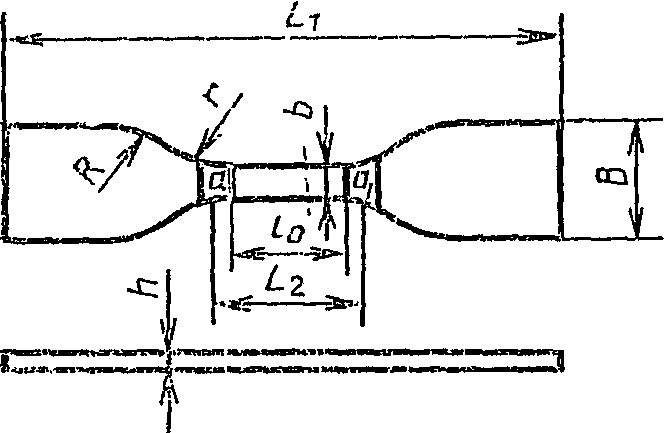

Пункты 1.3, 1.4 изложить в новой редакции: «1.3. Форма и размеры образцов в зависимости от типа должны соответствовать указанным на черт. 1, 2 и табл. 1.»

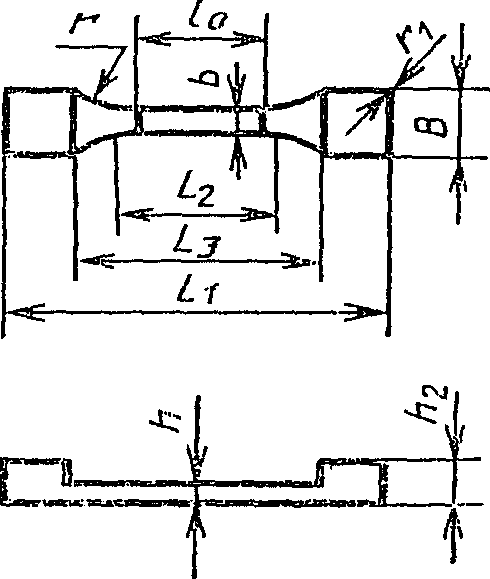

Черт. 2

Таблица 1

Типы образцов	Размеры, мм
	Общая длина, L_{1} , не менее	Ширина широкой части B	Длина узкой части L_{2}	Длина между утолщениями L_{3}	Ширина узкой части b	Большой радиус R	Малый радиус r	Радиус закругления наплыва r_{1}	Длина рабочего участка l_{0}	Толщина наплыва h_{2} , не более	Толщина h
1	115	25,0 +/- 1,0	33,0 +/- 1,0	-	6,0^{+ 0,4}	25,0 +/- 1,0	14,0 +/- 1,0	-	25,0 +/- 1,0	-	1,0 +/- 0,2 или 2,0 +/- 0,2
2	74	12,5 +/- 1,0	34,0 +/- 1,0	50 +/- 3	6,0^{+ 0,4}	-	14,0 +/- 1,0	5,0 +/- 1,0	25,0 +/- 1,0	6,0
3	69	12,5 +/- 1,0	27,0 +/- 1,0	45 +/- 3	6,0^{+ 0,4}	-	14,0 +/- 1,0	5,0 +/- 1,0	25,0 +/- 1,0	6,0

Разность между максимальной и минимальной толщиной образца в рабочем участке не должна превышать 0,2 мм.

Размеры образцов, кроме толщины, определяются размерами штанцевых ножей и после вырубки не контролируются. Предельные отклонения даны для штанцевых ножей.

1.4. Образцы не должны иметь раковин, механических повреждений и включений, видимых визуально».

Пункт 2.1. Таблицу 2 изложить в новой редакции:

Таблица 2

Нож для вырубки образцов типов	Размеры, мм
	L, не менее	L_{1} , не менее	L_{2}	L_{3}	L_{4} , не менее	h, не менее	h_{1} , не менее	B_{1} , не менее	B_{2}	B	b	r	r_{1}	R
1	125	115	33,0 +/- 1,0	-	-	40	-	-	35,0 +/- 1,0	25,0 +/- 1,0	6,0^{+ 0,4}	14,0 +/- 1,0	-	25,0 +/- 1,0
2	84	74	34,0 +/- 1,0	50 +/- 3	78	25	10	25	17,0 +/- 1,0	12,0 +/- 0,1	6,0^{+ 0,4}	14,0 +/- 1,0	5,0 +/- 1,0	-
3	79	69	27,0 +/- 1,0	45 +/- 3	75	25	10	25	17,0 +/- 1,0	12,0 +/- 0,1	6,0^{+ 0,4}	14,0 +/- 1,0	5,0 +/- 1,0	-

Пункт 2.6 изложить в новой редакции: «2.6. Разрывная машина должна быть снабжена термической криогенной камерой, обеспечивающей испытание при температурах:»

от минус 100 до 0 °C с интервалом 20 °C и погрешностью +/- 2 °C;

от 0 до 150 °C с погрешностью +/- 3 °C;

свыше 150 °C с погрешностью +/- 5 °C;

(23 +/- 2) °C.

Температуру измеряют термометрами по ГОСТ 2823-73.

Допускается применять другие средства измерения и контроля, обеспечивающие точность измерения в соответствии с требованиями настоящего стандарта».

Раздел 2 дополнить пунктом — 2.10: «2.10. Линейка металлическая — по ГОСТ 427-75».

Пункт 3.1. Заменить слово: «замеряют» на «измеряют».

Пункт 4.2. Первый абзац изложить в новой редакции: «Для проведения испытаний при температурах минус 20 +/- 2, минус 40 +/- 2, минус 60 +/- 2, минус 80 +/- 2 и минус 100 +/- 2 °C или (23 +/- 2) °C, или 70 +/- 3, 100 +/- 3, 125 +/- 3, 150 +/- 3, 200 +/- 5, 225 +/- 5, 250 +/- 5, 275 +/- 5 и 300 +/- 5 °C в термической криогенной камере разрывной машины устанавливают заданную температуру».

Пункт 4.3. Заменить слово: «криотермокамере» на «термической криогенной камере».

Пункт 4.6. Первый абзац после слов «При испытании при» дополнить словом «температуре».

Пункт 5.1. Первый абзац. Исключить слова: «до разрыва».

Пункт 5.4 изложить в новой редакции: «5.4. За результат испытания принимают среднее арифметическое показателей всех испытуемых образцов, кроме тех, у которых разрыв произошел по месту с внутренним дефектом или отклонения от среднего значения которых превышают установленное в технической документации на герметик.»

При подсчете среднего арифметического значения допускается включать образцы, у которых разрыв произошел не по рабочему участку образца, но в узкой его части, если результаты испытаний соответствуют нормам, установленным в технической документации на герметик. Минимальное количество образцов должно быть не менее трех».

Пункт 5.6, приложение (пункты 1.1.3, 1.2.2, 2). Заменить слово: «режим» на «условия».

Пункт 5.6 дополнить примечанием: «Примечание. В протоколе испытания допускается указывать условия вулканизации образцов, тип образцов и условия испытания образцов, если эти сведения приведены в нормативно-технической документации на герметик».

Раздел 6 изложить в новой редакции:

6.1. Помещение для испытаний должно быть оборудовано приточно-вытяжной вентиляцией и соответствовать требованиям ГОСТ 12.1.004-85 и ГОСТ 12.1.005-76.

6.2. При подготовке и проведении испытаний должны соблюдаться типовые правила пожарной безопасности промышленных предприятий, утвержденные ГУПО МВД СССР и установленные ГОСТ 12.3.002-75.

6.3. Аппаратура в части электробезопасности должна соответствовать требованиям ГОСТ 12.1.019-79 и ГОСТ 12.1.030-81.

6.4. Работающие должны быть обеспечены спецодеждой, а при работе при повышенных температурах — теплоизолирующими перчатками».

Приложение. Пункт 1.1.1. Первый абзац. Заменить слова: «5 — 10%-ным раствором полиизобутилена по ГОСТ 13303-67 в бензине по ГОСТ 443-76» на «раствором полиизобутилена по ГОСТ 13303-86 в бензине по ГОСТ 443-76 с массовой долей сухого остатка от 5 до 10%»;

заменить ссылку: ГОСТ 16960-79 на ГОСТ 23683-79;

второй абзац дополнить словами: «Толщину шаблона h устанавливают в технической документации на герметик»;

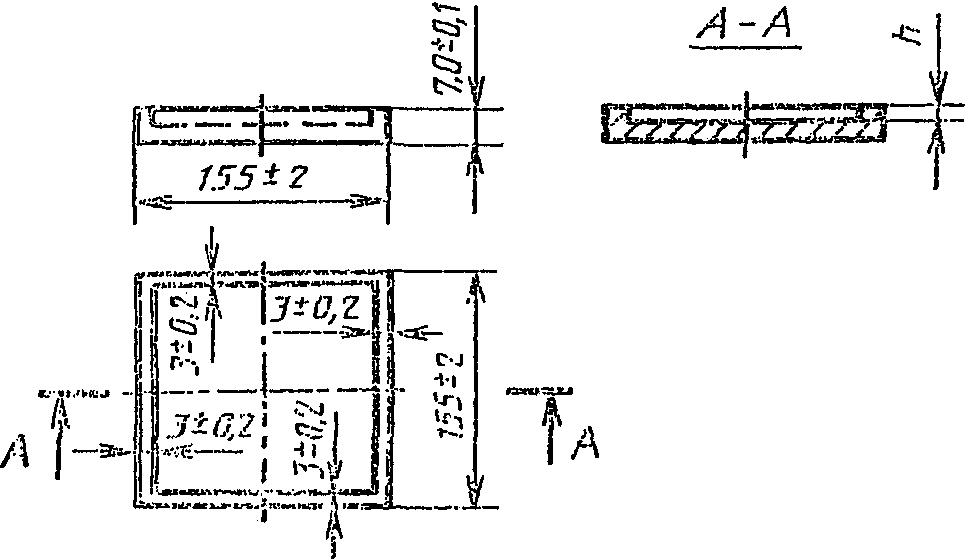

чертеж 1 заменить новым:

Черт. 1

Пункт 1.1.2. Первый абзац дополнить словами: «Высоту выемки металлической формы h устанавливают в технической документации на герметик»;

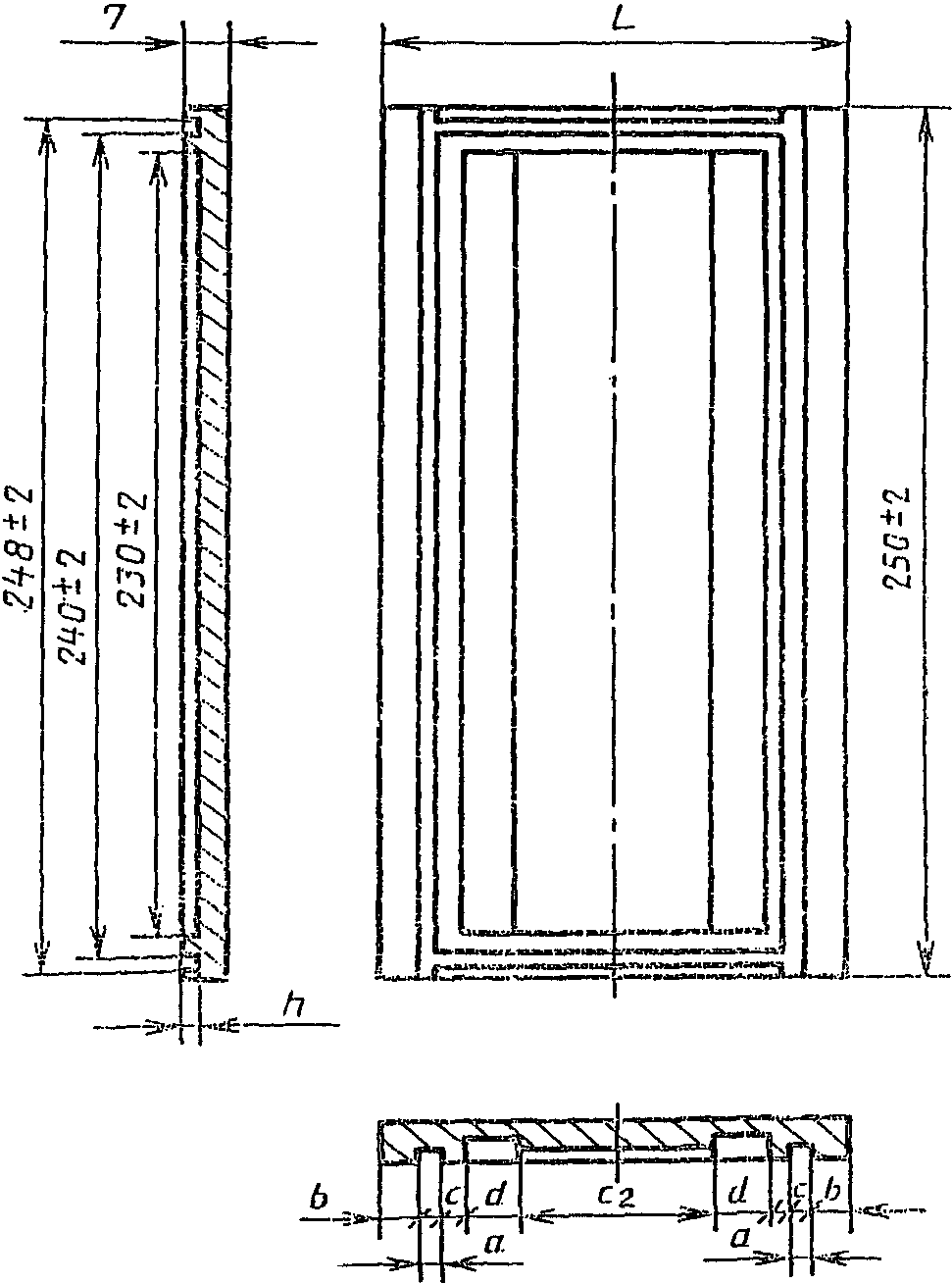

чертеж 2 заменить новым:

Черт. 2

Таблицу изложить в новой редакции:

Типы образцов	Размеры, мм
	L	C_{2}	a	b	c	d
2	120 +/- 2	50 +/- 1	4,0 +/- 0,1	10,0 +/- 0,1	6,0 +/- 0,1	15,0 +/- 0,1
3	115 +/- 2	45 +/- 1	4,0 +/- 0,1	10,0 +/- 0,1	6,0 +/- 0,1	15,0 +/- 0,1

Пункт 1.1.3. Заменить слово «величину груза» на «массу груза».

Пункт 1.2.1 дополнить словами: «Высоту выемки металлической формы h устанавливают в технической документации на герметик»;

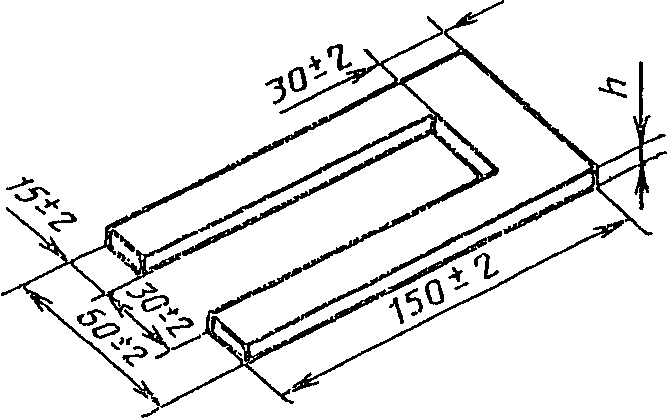

Черт. 3

Пункт 2. Заменить слова: «стандартной лабораторной температуре» на «температуре (23 +/- 2) °C».

---
