Изменение № 1 ГОСТ 19592-80 плиты древесно-волокнистые. Методы испытаний
(утв. Постановлением Госстроя СССР от 13.01.1989 № 6)
Примечание
Введен в действие с 1 января 1990 года.
ИЗМЕНЕНИЕ № 1 ГОСТ 19592-80 «ПЛИТЫ ДРЕВЕСНО-ВОЛОКНИСТЫЕ. МЕТОДЫ ИСПЫТАНИЙ»
Утверждено и введено в действие Постановлением Государственного строительного комитета СССР от 13.01.1989 № 6.
На обложке и первой странице под обозначением стандарта заменить ссылки: СТ СЭВ 819-77 на СТ СЭВ 6011-87, СТ СЭВ 820-77 на СТ СЭВ 6012-87, СТ СЭВ 1149-78 на СТ СЭВ 6013-87.
Вводная часть. Второй абзац. Заменить слово: «окрашенной» на «лакированной»;
третий абзац изложить в новой редакции: «Стандарт полностью соответствует требованиям СТ СЭВ 1771-79, СТ СЭВ 1772-79, СТ СЭВ 1773-79 и СТ СЭВ 6011-87, СТ СЭВ 6012-87, СТ СЭВ 6013-87 в части древесно-волокнистых плит, а также ИСО 767-75, ИСО 768-72, ИСО 769-72, ИСО 819-75».
Пункты 1.1, 4.3, 4.3.1, 5.3.1. Заменить слово: «набухание» на «разбухание».
Пункт 1.1. Таблица 1. Графа «Размеры образцов». Заменить значения: «(25h + 50) х 75, где h — толщина плиты» на «(kh + 50) х 50 <*>»;
таблицу дополнить сноской:
«<*> h — номинальная толщина плиты, мм;»
k — коэффициент кратности равный:
20 — 25 — для плит с номинальной толщиной менее 8 мм;
10 — 15 — для плит с номинальной толщиной 8 мм и более».

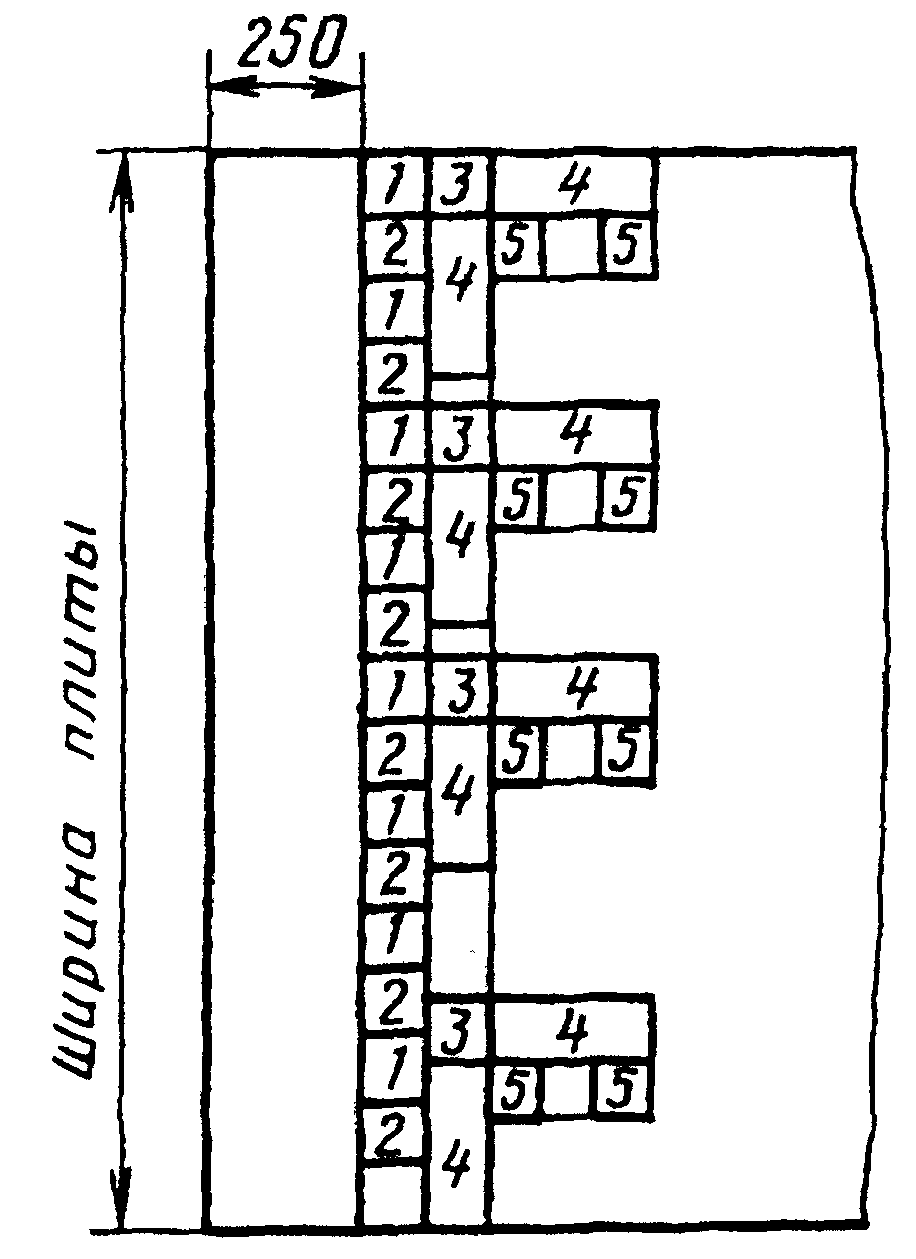

Пункт 1.2. Последний абзац изложить в новой редакции: «Пример схемы отбора образцов для испытания твердых плит приведен на черт. 1»;
чертеж 1 заменить новым:
1 — образцы для определения плотности и разбухания
по толщине; 2 — образцы для определения водопоглощения
лицевой поверхностью; 3 — образцы для определения
влажности; 4 — образцы для определения предела
прочности при изгибе; 5 — образцы для определения
предела прочности при растяжении перпендикулярно к пласти
Пункт 1.3. Первый абзац. Исключить слова: «и на черт. 2».
Пункт 1.5 дополнить абзацем: « При приемосдаточных испытаниях, если влажность плит находится в установленных стандартом на продукцию пределах, допускается заменять кондиционирование образцов выдержкой в течение не менее 24 ч».
Пункт 1.6. Таблицу 2 изложить в новой редакции:
| Виды плит | Погрешность измерения | ||
| длины и ширины, мм | толщины, мм | массы, % | |
| Твердые Мягкие | 0,1 0,5 | 0,01 0,1 | 0,1 0,1 |
Пункт 1.7 исключить.
Пункт 2.1. Четвертый абзац изложить в новой редакции: «Диаметр D цилиндрической поверхности опор и ножа должен быть равен:»
(15 +/- 0,5) мм — для образцов номинальной толщиной менее 8 мм;
(30 +/- 0,5) мм — для образцов номинальной толщиной 8 мм и более»;
примечание дополнить словами: «шириной (20 +/- 2) мм и длиной не менее ширины образца».
Пункт 2.4. Заменить ссылку: ГОСТ 6371-73 на ГОСТ 25336-82.
Пункт 2.6. Заменить ссылку: ГОСТ 19491-74 на ГОСТ 24104-80.
Пункт 2.7. Заменить ссылку и значение: ГОСТ 7076-78 на ГОСТ 7076-87, 0,01 г на 0,1%.
Пункт 2.8. Исключить ссылку: ГОСТ 10388-81.
Пункт 2.9. Заменить ссылку: ГОСТ 166-73 на ГОСТ 166-80.
Пункт 2.10 изложить в новой редакции: «2.10. Металлическая линейка по ГОСТ 427-75».
Пункт 2.13. Заменить ссылку: ГОСТ 2874-73 на ГОСТ 2874-82.
Раздел 3 исключить.
Пункт 4.1.2 после слов «Высушенные образцы» дополнить словами: «перед каждым последующим взвешиванием»;
дополнить абзацем: «Для ускорения высушивания допускается измельчать образцы. При этом для исключения потери материала взвешивание и высушивание производят в металлической, стеклянной или фарфоровой бюксе с интервалами между двумя последовательными взвешиваниями через 0,5 ч высушивания».

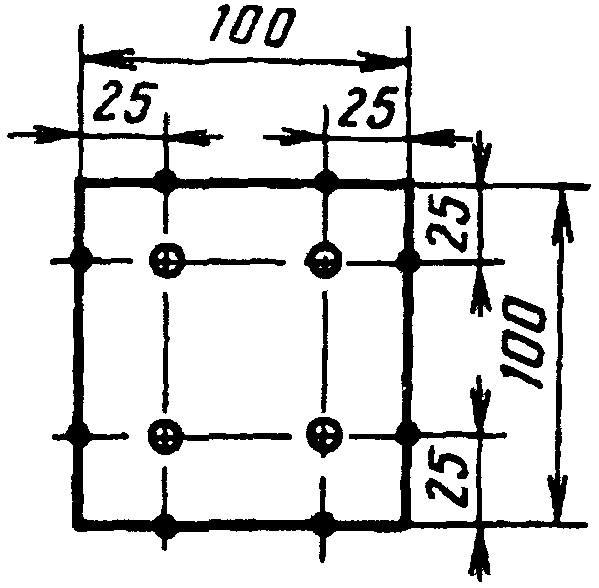

Пункт 4.2.2 дополнить словами: «между двумя точками согласно черт. 3».
Пункт 4.2.3. Чертеж 3 заменить новым:
Пункт 4.2.4 исключить.
Пункт 4.3.4 изложить в новой редакции: « 4.3.4. Время выдержки образцов в воде 2 ч +/- 5 мин или 24 ч +/- 15 мин устанавливают в соответствии с требованиями стандарта на продукцию».
Пункт 4.4.3 изложить в новой редакции: «4.4.3. Толщину образца измеряют в центре пласти образца»;
чертеж 5 исключить.
Пункты 4.4.4, 4.4.7 изложить в новой редакции: «4.4.4. Расстояние между центрами опор l устанавливают с погрешностью не более 1 мм, равным:»
20 — 25-кратной номинальной толщине для плит с номинальной толщиной менее 8 мм;
10 — 15-кратной номинальной толщине для плит с номинальной толщиной 8 мм и более.
Коэффициент кратности должен соответствовать кратности, принятой для определения длины образца по п. 1.1.
4.4.7. Нагружение образца производят с постоянной скоростью до разрушения и регистрируют максимальную нагрузку с погрешностью до 1%.
Время от начала нагружения до разрушения образца должно составлять (60 +/- 20) с».
Пункт 4.5.2 исключить.
Раздел 4 дополнить пунктами — 4.6 — 4.8: «4.6. Контроль размеров и формы плит осуществляют по ГОСТ 27680-88.»
4.7. Предел прочности при растяжении перпендикулярно к пласти плиты определяют по ГОСТ 26988-86.
4.8 Определение водопоглощения лицевой поверхностью
4.8.1. После кондиционирования и взвешивания образцов производят гидроизоляцию их кромки оборотной пласти.
Гидроизоляцию осуществляют погружением образцов в расплавленный парафин по ГОСТ 23683-79 при температуре (85 +/- 5) °С кромками и оборотной пластью. При нанесении парафина на кромки образец погружают каждой кромкой в парафин на глубину 3 мм.
4.8.2 После остывания парафина образцы повторно взвешивают.
4.8.3. Образцы выдерживают в воде в течение 24 ч +/- 15 мин в соответствии с требованиями пп. 4.3.2, 4.3.3.
4.8.4. После извлечения из воды образцы устанавливают на ребро для свободного стекания воды, фильтровальной бумагой удаляют капли и не позднее чем через 10 мин взвешивают».
Пункты 5.1, 5.2, 5.3.1, 5.4.1. Заменить слово: «точностью» на «округлением».
Пункт 5.1. Последний абзац исключить.
Пункт 5.2. Заменить обозначение \gamma на \rho ;
формулу и экспликацию изложить в новой редакции:
l, b, h — соответственно длина, ширина и толщина образца, мм».
Пункт 5.3.2 исключить.
Пункт 5.4. Исключить единицы: (кгс/см2), (кгс), (см).
Пункт 5.4.1. Исключить значения: 5 кгс/см2, 1 кгс/см2.
Пункт 5.4.2 исключить.
Раздел 5 дополнить пунктами — 5.5 — 5.7: «5.5. Водопоглощение лицевой поверхностью \text{А}_{\text{л}.\text{п}.} в процентах вычисляют с округлением по 0,1% по формуле»
где m_{1} — масса образца без гидроизоляции, г;
m_{2} — масса образца с гидроизоляцией, г;
m_{3} — масса образца с гидроизоляцией после вымачивания, г.
5.6. Для определения величины показателей по плите определяют средние арифметические значения результатов испытаний всех образцов, отобранных из данной плиты, с округлением, указанным для расчета по отдельному образцу.
5.7 Результаты испытаний включают в протокол (журнал) испытаний».
Приложение исключить.
