ГОСТ 27680-88 (СТ СЭВ 5880-87). Государственный стандарт Союза ССР. Плиты древесностружечные и древесноволокнистые. Методы контроля размеров и формы

Государственный комитет СССР по стандартам · № ГОСТ 27680-88Действующий акт

(утв. Постановлением Госстандарта СССР от 07.04.1988 № 1005)

(ред. от 17.10.2010)

Утвержден и введен в действие
Постановлением Госстандарта СССР

от 7 апреля 1988 г. № 1005

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ПЛИТЫ ДРЕВЕСНОСТРУЖЕЧНЫЕ И ДРЕВЕСНОВОЛОКНИСТЫЕ

МЕТОДЫ КОНТРОЛЯ РАЗМЕРОВ И ФОРМЫ

Particle and fibre boards. Methods of shape and dimensions control

ГОСТ 27680-88

(СТ СЭВ 5880-87)

Группа К29

ОКСТУ 5309

Срок действия
с 1 января 1989 года
до 1 января 1994 года

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. Разработан и внесен Министерством лесной, целлюлозно-бумажной и деревообрабатывающей промышленности СССР.

Исполнители: Ю.А. Сергачев, канд. техн. наук, О.Е. Поташев, канд. техн. наук (руководитель темы), И.В. Пинтус.

2. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 07.04.1988 № 1005.

3. Срок первой проверки 1992 г. Периодичность проверки 5 лет.

4. Стандарт полностью соответствует СТ СЭВ 5880-87.

5. Ссылочные нормативно-технические документы

Обозначение НТД, на который дана ссылка	Номер пункта
ГОСТ 166-89	2.3, 2.4
ГОСТ 427-75	2.3, 2.4
ГОСТ 792-67	2.3
ГОСТ 1049-74	2.3
ГОСТ 3749-77	2.4
ГОСТ 6507-90	2.2
ГОСТ 7502-98	2.1, 2.4
ГОСТ 10633-78	4.2
ГОСТ 11358-89	2.2

(п. 5 в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 17.10.2010 № 245-ст)

Настоящий стандарт распространяется на древесностружечные и древесноволокнистые плиты и устанавливает методы контроля размеров, прямолинейности и перпендикулярности кромок.

1. ОТБОР ОБРАЗЦОВ

Контролю подвергают полноформатные плиты, выдержанные не менее 24 ч при температуре от 10 до 30 °C и относительной влажности воздуха от 50 до 80%.

2. АППАРАТУРА

2.1. Инструмент измерительный металлический (рулетка) с ценой деления 1 мм по ГОСТ 7502-98.

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 17.10.2010 № 245-ст)

2.2. Приборы для измерения толщины плит — толщиномер индикаторный по ГОСТ 11358-89 и микрометр с ценой деления не более 0,05 мм по ГОСТ 6507-90.

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 17.10.2010 № 245-ст)

Измерительные поверхности приборов должны быть плоскими с диаметром не менее 10 мм или при наличии двух дополнительных опор — сферическими с радиусом не менее 10 мм.

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 17.10.2010 № 245-ст)

Допускается использование других приборов, позволяющих измерять толщину с погрешностью не более 0,05 мм.

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 17.10.2010 № 245-ст)

2.3. Приборы для контроля прямолинейности: линейка измерительная металлическая по ГОСТ 427-75 длиной не менее длины контролируемых плит, проволока по ГОСТ 792-67 или ГОСТ 1049-74, или штангенциркуль типа ШЦ по ГОСТ 166-89.

(п. 2.3 в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 17.10.2010 № 245-ст)

Чертеж 1 исключен с 1 января 2011 года. - Изменение № 1, введенное в действие Приказом Росстандарта от 17.10.2010 № 245-ст.

2.4. Приборы для контроля перпендикулярности кромок: угольник поверочный 90° типа УШ второго класса точности длиной 1000 мм по ГОСТ 3749-77, линейка измерительная металлическая по ГОСТ 427-75, рулетка металлическая с ценой деления 1 мм по ГОСТ 7502-98 или штангенциркуль типа ШЦ по ГОСТ 166-89.

(п. 2.4 в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 17.10.2010 № 245-ст)

2.5. Исключен с 1 января 2011 года. - Изменение № 1, введенное в действие Приказом Росстандарта от 17.10.2010 № 245-ст.

2.6. Исключен с 1 января 2011 года. - Изменение № 1, введенное в действие Приказом Росстандарта от 17.10.2010 № 245-ст.

3. ПРОВЕДЕНИЕ КОНТРОЛЯ

3.1. Длину и ширину плиты измеряют параллельно кромкам на расстоянии 100 мм от них рулеткой с погрешностью не более 1 мм.

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 17.10.2010 № 245-ст)

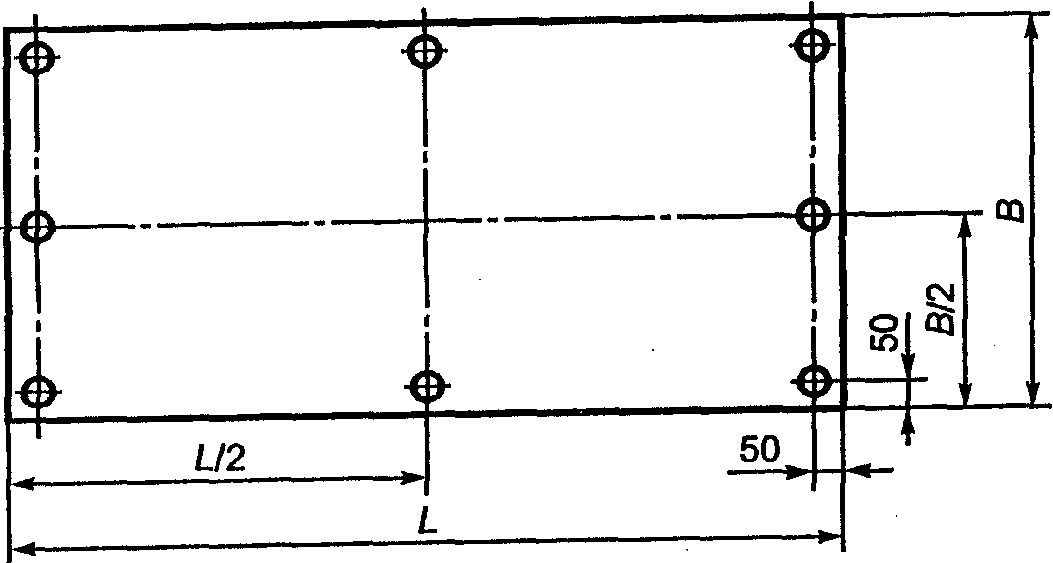

3.2. Толщину контролируемых плит измеряют в восьми точках, указанных на чертеже. Погрешность измерения толщины должна быть не более 0,1 мм.

Схема расположения точек измерений толщины плит

3. Проведение контроля

(п. 3.2 в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 17.10.2010 № 245-ст)

3.3. Исключен с 1 января 2011 года. - Изменение № 1, введенное в действие Приказом Росстандарта от 17.10.2010 № 245-ст.

3.3.1. Исключен с 1 января 2011 года. - Изменение № 1, введенное в действие Приказом Росстандарта от 17.10.2010 № 245-ст.

3.3.2. Исключен с 1 января 2011 года. - Изменение № 1, введенное в действие Приказом Росстандарта от 17.10.2010 № 245-ст.

3.4. Прямолинейность кромок контролируют при помощи измерительной линейки, приложенной к выбранной кромке, или натяжением проволоки по углам выбранной кромки плиты. Штангенциркулем измеряют наибольшее отклонение между линейкой (проволокой) и кромкой плиты и округляют результат с точностью до 0,5 мм.

Измерения проводят для каждой из кромок плиты.

(п. 3.4 в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 17.10.2010 № 245-ст)

3.5. Перпендикулярность кромок контролируют при помощи поверочного угольника, приложенного к одной из сторон плиты, прямоугольность которой должна быть измерена. На расстоянии (1000 +/- 1) мм от угла плиты штангенциркулем измеряют расстояние между краем плиты и другой стороной угольника. Измерения проводят на всех четырех углах плиты. Допускается перпендикулярность кромок контролировать определением разности длин диагоналей пласти плиты, которая не должна быть более 0,2% длины плиты.

(п. 3.5 в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 17.10.2010 № 245-ст)

4. ОЦЕНКА РЕЗУЛЬТАТОВ

4.1. За толщину контролируемой плиты принимают среднеарифметическое значение результатов измерений в восьми точках, округленное до 0,1 мм.

За длину (ширину) контролируемой плиты принимают среднеарифметическое значение результатов измерений длины (ширины) соответственно, округленное до 1 мм.

Прямолинейность кромок (отдельно для длины и ширины плиты) характеризуется бо́л ьшим из измеренных отклонений, деленным на длину соответствующей кромки, в мм/м.

Прямоугольность кромок характеризуется наибольшим измеренным значением отклонения стороны поверочного угольника от кромки плиты, деленным на длину кромки плиты (мм/м) и округленным до 0,5 мм/м.

(п. 4.1 в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 17.10.2010 № 245-ст)

4.2. Результаты всех измерений включают в протокол, составленный в соответствии с требованиями ГОСТ 10633-78.

(п. 4.2 в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 17.10.2010 № 245-ст)
